Самодельный горн из консервной банки и газовой горелки: фото, видео

Твердотопливные горны

Чтобы разобраться, как сделать кузнечный горн, работающий на твердом топливе, нужно изучить инструкцию и определиться с видом. Кузнечная печь закрытого типа лучше приспособлена для работы на угле или дровах. Изготовление ее проходит в домашних условиях из подручных материалов. Горн на древесном угле не требует специального оборудования.

Необходимые материалы:

Наличие огнеупорного кирпича.
Горелка инжекционная.
Вытяжка.

Порядок изготовление:

На подготовительном этапе разрабатываются чертежи для горна.
Из кирпича идет изготовление куба. Внутри остается полость с отверстием.
Используя арматуру, каркас закрепляется.
В одном из боковых кирпичей устанавливается горелка.
Сверху располагается вытяжка, которая создает условия безопасности работы.

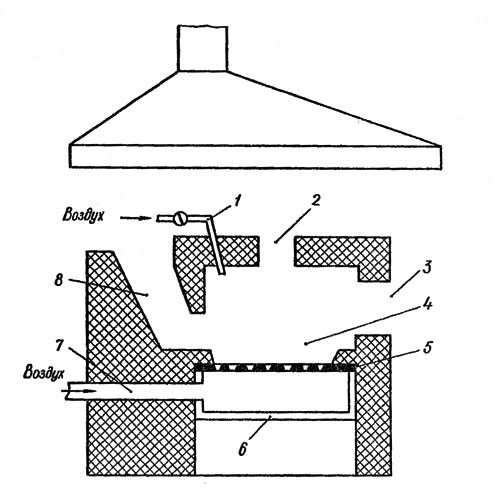

Рисунок 2: Чертеж горна на твердом топливе

Изготовление кузнечного горна для разогрева металла своими руками, дает возможность подстроить его под необходимые условия. Применяемый материал должен быть только качественным, чтобы соблюдалась противопожарная безопасность.

Полезные советы

Несколько секретов для улучшения работы горна:

Задняя стенка с вырезом улучшит вентиляцию и даст возможность работать с длинными заготовками.
Металлическая подставка под горн сделает работу более удобной.
Для работы с разными по размеру заготовками удобнее использовать несколько разных по размеру стоящих рядом горнов. Воздух подводится при помощи гибких шлангов для быстроты переключения между горелками.
Каждая «магистраль» должна иметь запорную арматуру. Для плавной регулировки следует отказаться от шаровых вентилей.

После завершения процесса монтажа необходимо произвести тестовый запуск газа в горн. Малейший запах — это сигнал неправильной установки. Для дальнейшей безопасной эксплуатации конструкции требуется выяснить и устранить причину утечки. Проверку следует проводить при достаточном проветривании помещения.

Изготовление твердотопливного горна

Горение твердого топлива само по себе не может дать нужную температуру, поэтому для ее повышения такие конструкции должны иметь дополнительно систему подачи воздуха. Устройство самой печи так же будет зависеть от личных предпочтений и размеров обрабатываемых заготовок.

В старых мастерских ранее для этого использовали меха, качая которые создавали мощную струю воздуха, подающуюся в очаг.

Как собрать такой твердотопливный кузнечный горн?

Самая простая конструкция — открытая сверху печь, установленная на улице. Ее преимущество в том, что не нужно заморачиваться обустройством мощной вентиляции.

Изначально заливается бетонное основание, желательно с армированием.
На нем изначально собирают основание, используя обычный стеновой кирпич. Такой стол может быть любой удобной высоты. При этом нужно в одной из стенок оставить отверстие. Так называемое поддувало. В итоге должен получиться квадрат или прямоугольник.
Следующий шаг сборка собственно нижней поверхности печи (под). Ее собирают из огнеупорного кирпича, который укладывают на основания, например, со стальных уголков.
По центру будущего очага оставляют отверстие под колосник. Для изготовления этого элемента используют термостойкий материал. Отлично подойдет чугунная плита от старой печи. В ней нужно просверлить предварительно отверстия.
Когда колосник установлен, складывают стенки с того же огнеупорного кирпича.
В одной из стен делают отверстие под систему подачи воздуха. Его можно высверлить, используя дрель и алмазную коронку. Или же заранее оставить при кладке.
Если собирают верх, то придется сложить и дымоход, иначе в закрытой печи, да еще и в помещении, не будет тяги.

Когда работы окончены, монтируют систему подачи воздуха. Здесь можно установить электрический вентилятор в трубе. Или же сконструировать кузнечные меха, как показано на видео:

Такое простейшее устройство вполне подойдет для ковки своими руками. Несмотря на примитивную конструкцию, такими печами пользовались на протяжении сотен лет, хотя имеются и недостатки.

Главный недостаток — это сложности в контролировании процесса и неравномерности нагревания заготовок. Также довольно низкое полезное действие в сравнении с газом и более высокий расход топлива.

Форсунка и ручка — варианты изготовления

Если взглянуть со стороны, ручка и форсунка, по сути, весь агрегат. Остальное трубки и вентили, подводящие газ.

Для форсунки можно приобрести латунный жиклер от газовых приборов. Они без проблем продаются, стоят копейки.

Если нужна особая конструкция, поступить можно следующими образом.

Подходящую заготовку зажимаем тисками.

Чтобы не смять резьбу зажимая деталь в тиски воспользуйтесь прихватите сначала обычной деревянной прищепкой.

Аккуратно сверлим отверстие сверлом подходящего диаметра, не доходя до конца около миллиметра. Стачиваем оставшийся металл, до появления точки, оставленной самым кончиком сверла.

После этого, тонким сверлом или закаленным шилом изнутри пробиваем отверстие нужного диаметра.

В качестве рукоятки можно использовать любой подходящий предмет. Подойдет ручка от старого паяльника, обрезок толстостенного шланга, просверленный кусок дерева.

Для фиксации деталей и шлангов используем зажимные хомуты, клей термопистолета.

Регулировку и настройку пламени горелки производят следующими способами:

вентилем регулировки газа — текущая;
перемещением форсунки (жиклера) по оси инжекционной камеры, изменением его отверстия.
изменением размера и формы приточного окна, через которое поступает атмосферный воздух.

Последние два способа применяются при настройке. При эксплуатации их менять не требуется. Однако если вы не уверены в точности расчетов конструкции стоит позаботится о возможности их регулировки.

Принцип работы установки

Перед тем как приступить к сборке термической установки, нужно понимать принципы работы самодельного горна для ковки металла, чтобы упростить конструкцию печи для домашнего пользования. В основе работы прибора лежит энергетический выход при сжигании смеси углерода и кислорода, процент выделения металла в расплавленном виде. В процессе плавки углерод купирует реакцию окисления металла, постоянный поддув газа в топливо быстро повышает температуру в горне.

Разрабатывая чертеж будущего кузнечного приспособления, особое внимание следует уделить типу энергетического вещества, влияющего на конструкцию очага. По виду топливо для горна бывает:

газовым (бутан, пропан);
жидким (солярка, мазут);
твердым (древесный уголь, кокс);
смешанным (газово-жидким).

В зависимости от планируемой работы и размера заготовки термическая печь может быть с открытой или закрытой зоной очага. Домашнему мастеру следует помнить, что бытовой газ можно использовать в горне только после предварительной очистки от серы методом «прогонки» через жидкий нафталин. Изделия из прогретого газовой горелкой металла не могут использоваться в качестве нагружаемых деталей.

Основным требованием к обеспечению безопасности мастера является установка мощной принудительной вентиляционной системы, даже если для устройства кузнечного горна используется бытовой паяльный аппарат, работающий на баллонном газе. Прибор позволит заниматься изготовлением декоративных элементов интерьера и экстерьера в собственном гараже.

Изготовление горна из ведра

Горн из ведра также предназначен для плавки алюминия. Для этого необходимо ведро, емкостью от 10 до 20 литров. Кроме того, гипс и песок. Такая смесь укладывается на дно ведра.

Пошаговая инструкция горна, сделанного из ведра своими руками:

Выбранное ведро должно быть не оцинкованным. Связанно это с тем, что цинк, нагреваясь, выделяет вредные газы. Емкость берется изготовленная из обычного металла.
На дно укладывается смесь, гипса с песком, толщиной 5 см. Соотношение 1:2. Сначала формируется такая смесь на дне. После просыхания ею же обрабатываются внутренние стенки ведра. Продолжительность высыхания составляет 15–20 мин.
Снизу устанавливается водопроводный сгон, через который феном подается воздух.
В ведро вставляется тигель.
Начинается процесс розжига.
Алюминий закладывается в тигель и под нагревом плавится.

Таким путем можно отливать мелкие изделия.

Кузнечный горн, изготовленный своими руками, нужное в хозяйстве приспособление. Однако предварительно, нужно ознакомиться с инструкцией по его эксплуатации. Приобрести необходимые чертежи. Должен быть полностью исключен риск пожара. Выбрано под него правильное место. Работа с раскаленным металлом принесет не только удовольствие, но и пользу.

Топливо

В качестве топлива может использоваться:

Мелкий кокс. Предварительно растопку ведут дровами, на которые накладывается уголь. Температура воспламенения кокса до 600 градусов, поэтому он укладывается в последнюю очередь.
Древесный уголь горит лучше, потому что имеет микропористую структуру.
Каменный уголь. При горении он должен дойти до стадии карбона. Горит хуже, чем кокс, поэтому используется при ковке менее ответственные изделия.
Дровами. Их сжигают в обечайке, чтобы вредные примеси не попадали на металл.
Работа на отработанном масле.

Твердотопливные горны

Необходимые материалы:

Наличие огнеупорного кирпича.
Горелка инжекционная.
Вытяжка.

Порядок изготовление:

На подготовительном этапе разрабатываются чертежи для горна.
Из кирпича идет изготовление куба. Внутри остается полость с отверстием.
Используя арматуру, каркас закрепляется.
В одном из боковых кирпичей устанавливается горелка.
Сверху располагается вытяжка, которая создает условия безопасности работы.

Рисунок 2: Чертеж горна на твердом топливе

Устройство горна

Классический производственный горн устроен следующим образом, см. рис справа:

Устройство кузнечного горна

стол горна из огнеупорного материала;
топливник (очаг) с колосниковой решеткой;
воздушная камера;
воздушный дренаж;
подающий воздуховод;
воздушный вентиль;
камера (шатер) горна;
окно для подачи длинномерных заготовок;
зонт горна;
дымоход (газоотвод);
съемное горнило;
закалочная ванна (бадья, лохань);
газовоздушная камера.

Принцип действия горна

Чтобы самому сделать горн и успешно им пользоваться, разберемся, как работает горн, что в нем к чему и что в нем можно удешевить и упростить в условиях домашнего использования без ухудшения качества обработки металла. В основе работы горна лежит химическая реакция горения углерода 2C + O2 = 2CO2 + 188,1 ккал. По ее энерговыходу (94,05 ккал/моль, т.е. 12 г С, полностью сгорев, дадут 94,05 ккал тепла) видно, что углерод – весьма сильный восстановитель, т.е. жадно соединяется с кислородом.

Это свойство углерода с незапамятных времен используется в металлургии для выплавки железа и других металлов: их руды часто представляют собой соответствующие окислы или их производные соединения. Углерод бесцеремонно обирает себе кислород, и обездоленному металлу не остается ничего иного, кроме как выделиться в свободном виде.

В кузнечном горне восстановительная способность углерода также используется отчасти, как препятствующая окислению заготовки. Попросту, чтобы металл не сгорел. Но не менее здесь важна высокая теплотворная способность углерода: поддувая в массу топлива достаточно воздуха, чтобы углероду его хватило, можно сжечь его довольно быстро, а большое количество выделившегося тепла и температуру разовьет высокую.

Дутье в горн регулируют таким образом, чтобы кислорода топливу чуть-чуть не хватало, это полностью предотвратит окисление металла. Однако, если заготовку в горне передержать, то пойдет науглероживание: металл, особенно сталь, станет, как говорят, пересушенным – чрезмерно, непропорционально возрастанию твердости, хрупким. Пример совершенно пересушенного железа – чугун. В металлургии, чтобы получить из него конструкционную сталь, расплавленный чугун подвергают переделу: в конверторе или иным способом вводят в него кислород, отнимающий лишний углерод.

Самодельный горн из консервной банки

На сегодняшний день многие мужчины интересуются кузнечным делом. Действительно, красота раскаленного металла, который на глазах становиться красивым кованым изделием просто завораживает. Самодельный горн может быть как большим стационарным, так и компактным настольным. Мастера с большим опытом работают с традиционными конструкциями. А среди любителей наиболее популярные компактные самодельные горны, которые очень легко сделать собственноручно.

Горн из консервной банки

Компактный и простой кузнечный горн для ковки металлических изделий можно изготовить из самой обыкновенной консервной банки и гипса. Такой самодельное устройство – это просто незаменимая вещь в мастерской. Ведь каждому мастеру-любителю приходится нагревать и ковать различные детали и инструменты. Мини-кузница на дому выручит в любой момент, плюс ко всему, изготовить горн своими руками несложно. Для сборки потребуются материалы, которые всегда находятся под рукой.

Необходимые для работы приспособления:

консервная жестяная банка (она должна иметь большой объем приблизительно около литра);
брусок из дерева;
трубка из стали (диаметром от 11 до 12 мм, и длиною в 50 мм);
пара уголков из стали;
несколько саморезов по дереву (на 6 или 7 см);
несколько винтов и гаек небольшого размера, они нужны для крепежа банки к уголкам;
песок и строительный гипс;
газовая горелка;
очки, защищающие глаза;
огнетушитель (его готовят в целях безопасности).

Последовательность изготовления:

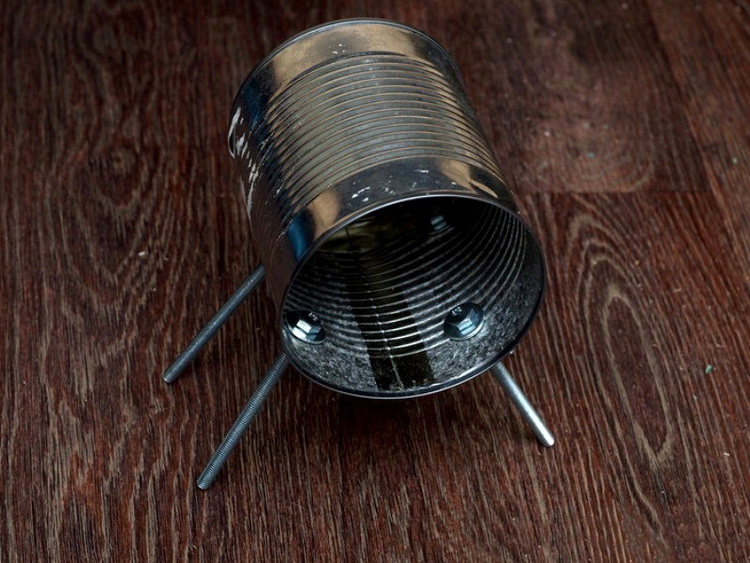

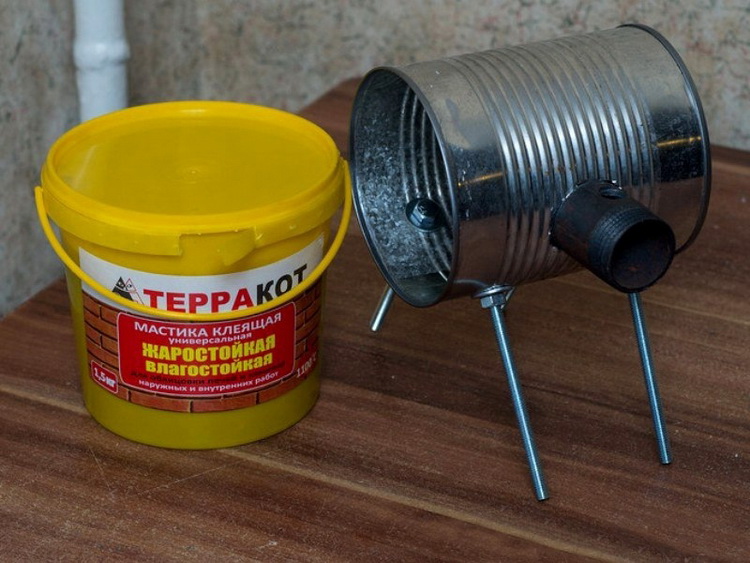

В консервной банке на боковой стенке делают отверстие для подготовленного стального обрезка. Это выполняют на расстоянии приблизительно 4,5 мм. С обратной стороны банки необходимо высверлить два отверстия (они нужны для крепежных винтов).

Деревянная доска будет служить основанием для горна, к ней саморезами крепят уголки. Их прикручивают в соответствии к проделанным отверстиям на банке.
Далее, взяв винты и гайки, прикручивают консервную банку.

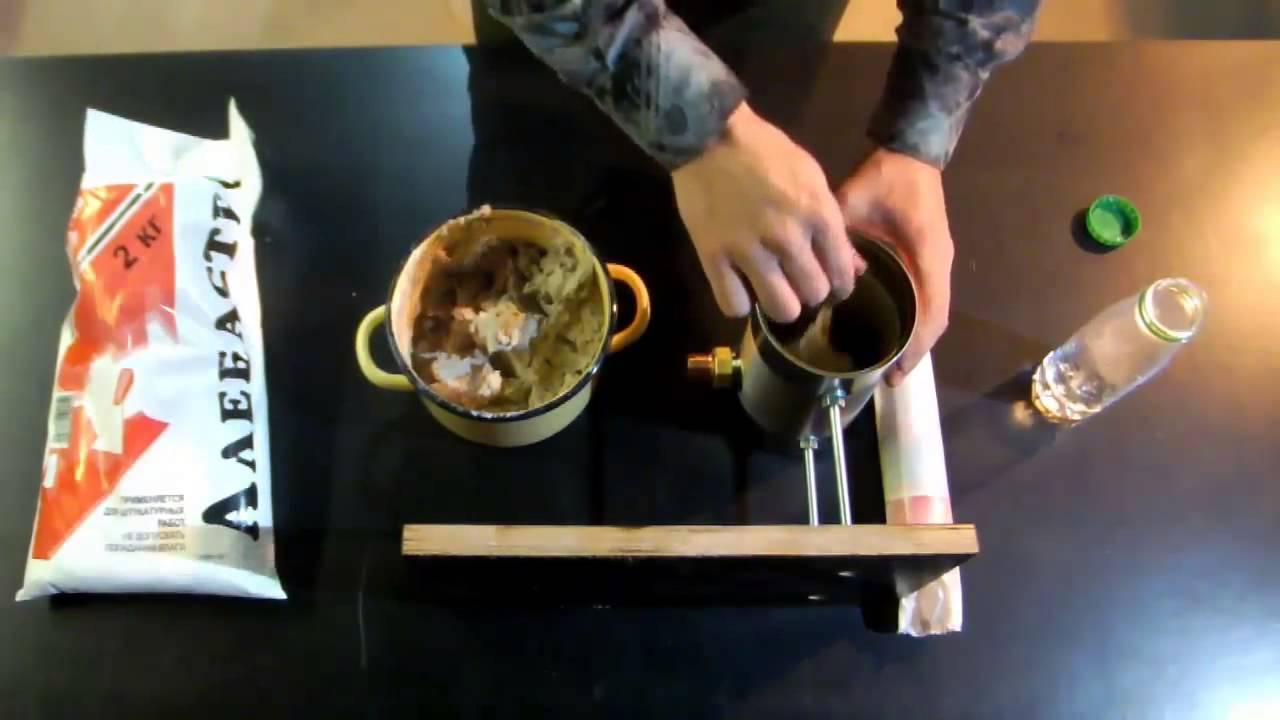

Дальнейший этап – это нанесение слоя термоизоляции из гипса. Такой раствор мгновенно застывает. Поэтому все нужные инструменты следует подготовить заранее (это тубус, ложка, вода и остальное).
Из плотного картона сворачивается тубус (диаметром приблизительно 4 см) и помещается в центр банки. К нему вплотную вставляют стальную трубку через подготовленное отверстие.
Чтобы в дальнейшем он легко вытягивался, его рекомендуют завернуть в вощеную бумагу.
Теперь можно начинать замес раствора. Песок и гипс смешивают в пропорции один к одному. Песок нужно брать чистый и без примесей. Добавляя воду, смесь доводят до консистенции густой сметаны.

Если есть возможность, то можно добавить шамот или асбест. Этими огнеустойчивыми материалами разрешено заменить 1/2 используемого песка.

Но, если их нет, то без этого вполне обходятся.

В свободное пространство между стенками и картонной вставкой плотно закладывают гипсово-песчаный раствор (для этого можно использовать пластиковую ложку). Делая это, нужно помнить, что данная смесь схватывается за считаные минуты. После того как емкость заполнится, нужно удалить раствор с отверстия на боковой трубке.
По истечении 30 минут можно убрать тубус.

Прокаливание горна

Чтобы полностью вывести влагу из только что изготовленного устройства, специалисты рекомендуют прокалить горн. Как источник огня применяется простая горелка на газу, ее без труда можно найти в любом магазине хозтоваров. Насадка включенной горелки вставляется в трубку, размещенную сбоку, и нагревается до той поры, пока устройство не станет красным от накала. На эту сушку уходит не более 10-15 минут. Газовый фитиль поджигать лучше в раструбе паяльной лампы, это не так опасно.

Производительность такого оборудования не очень высокая, и без кирпичной заглушки самодельный механизм используется расточительно. А с такой заглушкой быстрота нагревания мини – горна ощутимо возрастает.

Не стоит забывать, что самодельный горн является предметом высокой опасности. Его нельзя оставлять без присмотра в горящем режиме.

На этом процесс создания бытового мини-горна завершается. Теперь его можно испытать в действии. Применяют самодельный горн для плавки металлических деталей и последующей отливки, для ковки в домашних мастерских, и для выплавки небольших стеклянных изделий. Внимательно следуя вышеизложенным рекомендациям, каждый может соорудить такую конструкцию. А научившись работать с таким устройством, можно приступать к созданию более сложных механизмов.

Еще одно похожее видео

, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как сделать наковальню из старого рельса

Интересен опыт пользователя портала с ником ДИМДИМ. Он рассказывает, чего можно добиться при изготовлении самоделок, если приложить к делу смекалку.

Я решил заняться ковкой. Пересмотрел в сети множество видеороликов и пришел к выводу, что смогу сделать весь инструмент самостоятельно. В первую очередь мне нужна наковальня, горн, а также разнообразные приспособления. Чтобы сэкономить, буду всё делать из того, что есть в «закромах», т.е. из подручных материалов.

Из интернета пользователь узнал, что чаще всего самодельную наковальню делают из железнодорожного рельса.

Т.к. в «закромах» рельса не оказалось, ДИМДИМ для поисков «донора» задействовал всех друзей, родственников и знакомых. Вскоре поиски увенчались успехом, и пользователь стал обладателем старого, но крепкого рельса.

Осталось отсечь от заготовки всё лишнее и придать ей нужную форму. Расчехлив отрезную машинку по металлу, пользователь приступил к работе.

Самодельный переносной кузнечный горн

Горн необходим для нагрева металлических заготовок. В качестве топлива чаще всего используется древесный или каменный уголь. Для того чтобы достичь высоких температур, в горн подаётся воздух. Для изготовления простейшего открытого переносного горна необходим «очаг», или, как его ещё называют, «горновое гнездо», а также основание и устройство для принудительной подачи воздуха.

ДИМДИМ

Чтобы понять, как делать кузнечный горн, я снова засел за штудирование интернета. Поиск выдал кучу идей по устройству самодельного горна. Как я понял — в ход идет все. Чаще всего горны делают из автозапчастей от ходовой части, наборов труб, фитингов и электрических вентиляторов.

Кроме этого, кузнечные горны делают из того, что есть «под ногами».

В качестве наддува часто применяются строительные фены (термофены).

Примерно определившись с конструкций горна, пользователь снова полез в «закрома» и откопал там переходник со стальной трубы на чугунную, который использовался, как мангал.

Размеры приспособы:

диаметр – 35 см;
высота – 35 см.

Внутри переходник выглядит, как труба с полочкой. Пока ДИМДИМ думал, что вставить в трубу, чтобы получилось настоящее «горновое гнездо», снова пришел Movik и принёс тормозной диск от внедорожника, который идеально подошел к трубе.

Дальше в ход пошли комплектующие, которые используются для монтажа водопровода. Это — тройник «двухдюймовка», муфта и обрезок трубы, выуженный из-за сарая. Все «богатство» состыковали, а Movik сварил.

На этом этапе самодельный кузнечный горн стал походить на законченный предмет.

Осталось только приделать зольник. На эту роль пустили кронштейн от полотенцесушителя, который приварили к трубе в виде клапана.

В качестве «мехов» пользователь приспособил старый термофен. Для этого он его разобрал, вставил механизм подачи воздуха в резиновую муфту и соединил с трубой.

лвж70 Пользователь FORUMHOUSE

Ели не ошибаюсь, то в термофенах стоит коллекторный электродвигатель. Такой мотор не предназначен для длительной беспрерывной работы, т.к. он перегреется. Думаю, в качестве «мехов» можно приспособить вентилятор, который используется в компьютерах, и запитать его от БП от старого системного блока.

Также можно использовать вытяжной вентилятор для вентиляции.

На финише работ в стенке горна вырезали проём, куда помещается нагреваемая заготовка, например, стальной прут.

По словам пользователя, ему не терпелось провести испытания горна. Вскоре такой случай представился. В выходные, после копчения рыбы, остался полный мангал горящих древесных углей. Быстро перегрузив их лопатой в горн, пользователь включил фен.

Подача воздуха оказалась такой сильной, что в небо взлетел столб пламени, а подойти к горну стало возможно только тогда, когда угли немного прогорели.

Чтобы уголь не пропал зря, ДИМДИМ схватил стальной прут диаметром 1.4 см и засунул его в горн. Пока металл нагревался, пользователь взял молоток, разводной ключ вместо клещей и выковал простенькую кочергу.

ДИМДИМ

В видеосюжете профессиональный кузнец рассказывает о своём ремесле и об особенностях декоративной ковки металла.

Твердотопливное устройство для кузни

Самой простой моделью твердотопливного устройства для частной кузни является уличная открытая печь, для оснащения которой не требуется установки вентиляционной системы. Сооружение конструкции предусматривает заливку армированного бетонного основания, в основе сооружения необходимо уложить стеновой кирпич. Стол устанавливается на удобной высоте, в одной стене оставляется отверстие для поддувала.

Горный под выкладывается из шамотного кирпича с опорой на стальные уголки, в средней части сооружения оставляется полость для колосника. Обеспечить достаточную тягу в очаге поможет дымоход или зонд, система подачи воздуха монтируются на завершающей стадии строительных работ. Усилить тягу поможет установка в дымоходе электрического вентилятора или монтаж кузнечных мехов.

В домашней кузнице емкость для закалки деталей и газовоздушная камера не являются обязательными элементами. Они могут пригодиться в том случае, когда в процессе работы с булатной сталью требуется проводить термическую или противоударную закалку. В газовоздушной камере проводится:

сушка и подогрев кислорода;
фильтрация кислорода от конденсата и посторонних примесей;
смешивание воздуха с присадочными веществами для легирования стали.

Для плавки драгоценных металлов и создания сплава цветных металлов необходимо изготовление горнила из термостойкого материала. Выполненное в виде колпака устройство позволяет увеличить рабочую температуру в печи без риска перегрева заготовки и образования нагара.

Полезные советы

Несколько секретов для улучшения работы горна:

Задняя стенка с вырезом улучшит вентиляцию и даст возможность работать с длинными заготовками.
Металлическая подставка под горн сделает работу более удобной.
Для работы с разными по размеру заготовками удобнее использовать несколько разных по размеру стоящих рядом горнов. Воздух подводится при помощи гибких шлангов для быстроты переключения между горелками.
Каждая «магистраль» должна иметь запорную арматуру. Для плавной регулировки следует отказаться от шаровых вентилей.

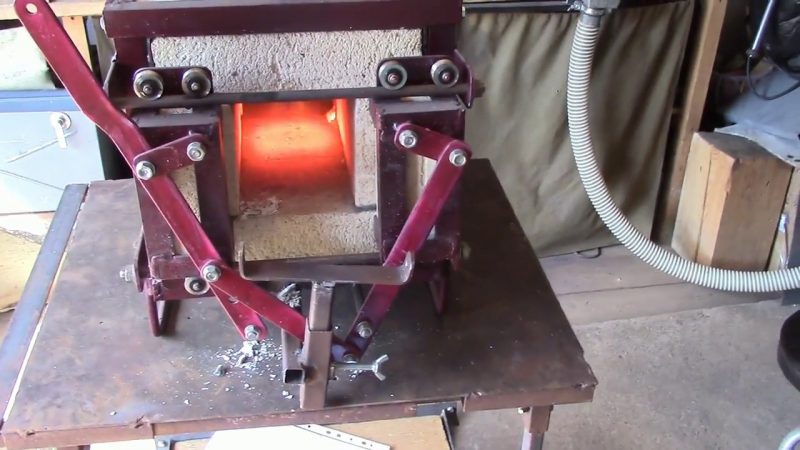

Газовый горн

Газовый горн, сделанный своими руками, должен отличаться практичностью. Стенки его складываются из шамотного кирпича.

Порядок изготовления следующий:

Ведется подготовка огнеупорного кирпича.
Складываются стенки горна. Количество материала различное, в зависимости от сложности и размера корпуса.
При помощи ножовки идет обработка поверхностей.
Все элементы плотно подгоняются. Наличие щелей не допускается.
В передней части устанавливается порог.
Сзади прорезается прямоугольной формы отверстие. Оно служит как для вентиляции, так и для работы с длинными заготовками.
Сбоку, под газовую горелку, вырезается отверстие соответствующего диаметра.
Газовая горелка изготавливается из нержавейки. Это труба, заваренная с одного конца и с металлической сеткой на другом.

Такой горн имеет свои преимущества:

Печь конструктивно проще, чем угольный горн.
Простая подача топлива и несложная регулировка температуры.
Небольшой вес.
Невысокая себестоимость.

Существуют и другие разновидности газовых горнов, изготовленных из металла. Принципиальных различий между ними нет.

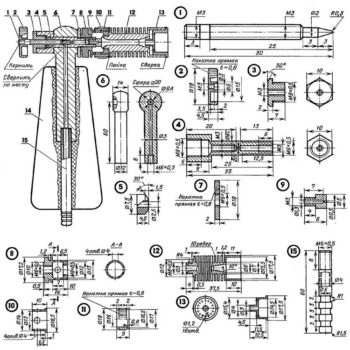

Рисунок 3: Чертеж горелки для газового горна

Очередность изготовления:

Доска из дерева будет служить Основанием для горна, к ней самосверлящими шурупами прикрепляют уголки. Их крепят в согласии к проделанным отверстиям на банке. Дальше, взяв винты и гайки, крепят консервную банку.
Последующий этап – это нанесение термоизоляционного слоя из гипса. Раствор такого типа очень быстро застывает. По этому все необходимые инструменты необходимо приготовить заблаговременно (это тубус, ложка, вода и остальное).
Из прессованного картона сворачивается тубус (диаметром примерно 4 см) и помещается по центру банки. К нему близко вставляют трубку из стали через подготовленное отверстие. Чтобы в последующем он легко вытягивался, его советуют свернуть в вощеную бумагу.
Теперь можно начинать замес раствора. Песок и гипс перемешивают в соотношении один к одному. Песок необходимо брать чистый и нет примесей. Добавляя воду, смесь доводят до консистенции сметаны густой консистенсии.

Если имеется возможность, то можно дополнить шамот или асбест. Этими огнестойкими материалами можно заменить 1/2 применяемого песка. Однако, если их нет, то без этого вполне обходятся.

В свободное место между стенками и картонной вставкой плотно укладывают гипсово-песчаный раствор (для этого применяют пластиковую ложку). Делая это, необходимо помнить, что эта смесь схватуется за считаные минуты. Как только емкость заполнится, необходимо удалить раствор с отверстия на боковой трубке.
По окончании 30 минут можно убрать тубус.

Как сделать горелку для газового горна

Помимо общих инструкций как сделать кузнечный горн, существуют правила по установке газовой горелки. Горелка газового горна может быть приобретена в магазине, а может быть сделана самостоятельно.

Горелку газового горна своими руками нужно делать с обязательным учетом требований к ней:

поджиг газа должен быть вполне безопасным;
горение должно быть устойчивым;
стойкость к влажности внутри горна;
безопасность при изменении тяги и риске взрыва горючего вещества.

Установка горелки производится через заранее подготовленное футеровочное отверстие. Устье горелки прикрепляется к конфузору, которое протягивают через стальную прокладку. Затем устанавливаются трубы для подачи газа и воздуха.

Газ подается на горелку от баллона или сети под контролем регуляторов. Пробный пуск газа проводят для проверки регуляторов и напора, следят за запахом.

Строим газовый горн

Прежде, чем начать сооружать газовый кузнечный горн своими руками, нужно определить параметры пода – его площади.

Для этого существует хитрая формула:

N = H × F

N – производительность горна, которая зависит от напряженности H и площади пода F. Высчитано, что оптимальной поддержки необходимой температуры в горне достаточно скорости подачи газа в промежутке от 1-го до 1,5 м/сек.

Схема газовой горелки для горна.

Вам известны площадь вашей мастерской и примерное количество кузнечных деталей в килограммах, которое вы планируете производить. С этими данными вы выводите напряженность пода с максимально допустимой верхней границей в 150 кг/м².

Необходимые материалы, которые нужно иметь, чтобы приступить к работе:

кирпич огнеупорный типа динас или шамот;
пластины толщиной не меньше 5-ти мм из жаростойкой стали;
стальной профиль для стоек, рамы и заслонки горна;
труба для дымохода и вентиляционного канала из стали;
шпатлевка для заделки щелей между кирпичами с жаростойкими свойствами;
листовой металл или дополнительный слой огнеупорных кирпичей для футеровки с внешней стороны;
горелки от двухконтурных котлов большой мощности;
вентилятор;

Газовые кузнечные горны тоже могут быть открытыми. С ним все намного проще, достаточно будет устроить колосники с подачей воздуха для большей эффективности нагрева. Вещества сгорания выводятся в таком случае вентилятором из теплостойкого металла.

Опорную раму лучше располагать вплотную к одной из стен вашей мастерской. Выбор стены нужно делать с учетом того, что будет нужен дымоход и вентиляционная труба, так что смежные стенки, если таковые есть, лучше не использовать.

Важнейшим условием является точное соблюдение правил пожарной безопасности, которое заключается в использовании только огнеупорные и жаростойкие материалы. Не помешает проверить, из чего сделаны стены вашей мастерской

С большой осторожностью относимся к разного рода гипсокартонным конструкциям

Стойки и саму раму лучше сваривать из низколегированной стали по чертежам, которые можно скачать в Интернете. Низколегированная сталь прочна, легкая и, самое главное, устойчива к специфической коррозии высокотемпературного режима. Внешняя футеровка должна быть продумана заранее, чтобы в опорной раме сразу проделать отверстия для ее крепления.

Теперь об огнеупорных кирпичах и кладке

Важно купить настоящие сертифицированные кирпичи типа шамот, изготовленные по ГОСТу 390-79. Если вы приобретете кирпич не по стандарту, вы рискуете тем, что обычные кирпичи начнут у вас плавиться уже при температуре 1000°С

Настоящий шамотный кирпич кремового цвета с мелкими порами в малых количествах, они намного тяжелее обычных керамических, вес одного шамотного кирпича больших габаритов достигает 5-ти кг. Самые подходящие марки шамота – ШБ, ША и ШПД.

Устройство кузнечного горна.

Второй тип огнеупорных кирпичей – динас. Эти кирпичи дороже, зато устойчивее к высоким температурам: они выдерживают режим с уровнем 1800°С. Они светлее шамотных кирпичей из-за высокой доли в своем составе кремниевых солей.

Если у вас есть возможность, лучше выкладывать горн динасовым кирпичом: кузнечные горны из огнеупорного динасового кирпича долговечнее и выдерживают самые жесткие температурные режимы.

Кирпичи укладывать с раствором из огнеупорной глины с добавкой порошка из шамота и динаса в четкой пропорции 60:40. Дымоход и вентилятор по периметру обрабатывать металлическими уголками.

Важнейший финальный этап – просушка всей конструкции. После нее нужно проверить, как работают вентиляторы для горна кузнечного. И только затем можно будет производить тестовое включение.
