Что нужно знать о художественной ковке?

Фонарик и твистер: особенности данных станков

Фонарик – это оборудование холодной ковки для работы с несколькими прутьями и создания объемных корзинок. Чтобы не конструировать станину, для закрепления инструмента можно использовать обычные тиски. Инструмент состоит из трех частей: двух матриц и валика. Матрицу можно сделать из крепкого, желательно закаленного металла шириной 4-5 см.

В каждой матрице вытачивается центральное отверстие, в которое монтируется валик. По бокам делают пазы для установки прутьев. Вторая матрица должна свободно перемещаться вдоль рычага, так как при деформации расстояние между рабочими поверхностями уменьшается. При вращении рычага прутья сгибаются по спирали, образуя конструкцию, похожую на фонарик. Изделия из металла своими руками, которые состоят из нескольких прутьев, закрепляют сваркой.

Подобную конструкцию имеет станок твистер. Однако вместо вала в матрицу вставляется прут, который прижимают пластиной или болтами. Между ними нужно установить подвижный элемент, при вращении вала подающийся вперед. Прут скручивается по продольной оси, образуя симметричную спираль.

Создавать кованые элементы можно используя инструменты фонарик и твистер.Обратите внимание! Ходовая матрица с каждым вращением должна приближаться к статичной. Если она будет закреплена в одном положении, мастеру придется прилагать больше усилий для выполнения изгиба прутьев.

Основные моменты ковки

Ковка своими руками требует от человека внимательности и осторожности. При работе с металлами нужно использовать защитную экипировку

Две основные технологии ковки — холодная и горячая.

Особенности ковки

Холодный способ ковки

Холодная ковка металла в домашних условиях подразумевает под собой простой технологический процесс, состоящий из нескольких этапов:

1. В первую очередь, мастер должен создать эскиз будущего изделия.
2. С помощью специальных приспособлений, которые описаны выше, и ручных инструментов человеку нужно создать узоры, присутствующие на эскизе.
3. Последним этапом является сборка деталей в одну конструкцию. На рабочем столе располагаются готовые узоры. Мастеру нужно соединить их с помощью сварочного аппарата вместе.

Достаточно научиться работать со сваркой, чтобы успешно создать изделие холодным методом. После сборки конструкции сварочные швы зачищаются и покрываются защитным составом. Изделие можно покрасить в любой цвет.

Горячий способ ковки

Процесс обработки металлических заготовок горячим методом более сложный и трудоемкий. Этапы:

1. В первую очередь, создаётся эскиз.
2. Заготовки нагреваются в горне. Температура выбирается в зависимости от используемого вида материала. Можно разогревать всю поверхности или нагревать выборочные участки, которые будут обрабатываться.
3. Осадка. Выполняется ударами молота.
4. При помощи молота увеличивается длина заготовки.
5. Фасонными молотками можно выполнить изгибы раскалённой заготовки.

Если нужно скрутить две нагретых детали, используется твистер. При проведении горячей обработки нужно знать, как температура воздействует на визуальные изменения металлической поверхности. Кузнецы не использующие термометры на глаз определяют примерную температуру. Для точной работы желательно купить промышленный пирометр. Ковка металла считается популярным методом обработки металлических заготовок. В зависимости от методики, ею может заниматься человек без опыта в любом свободном помещении. Новичкам желательно сначала обучиться холодной ковке.

Основные приемы

Для каждого из видов ковки металлов и сплавов существуют свои технологии и приемы обработки. Ковка декоративных элементов использует в своем арсенале практически все основные приемы кузнечного мастерства, с помощью которых в металле можно выразить любой творческий замысел.

Высадка

Целью операции является уменьшение длины заготовки с одновременным увеличением поперечного сечения. При горячей ручной ковке нагретую деталь ставят вертикально на наковальню и отбивают молотом по верхнему концу. Нагревая отдельные места и удерживая деталь щипцами, на ней можно выполнить утолщенные узлы, изгибы, объемные или плоские элементы задуманного украшения.

Протяжка

Протяжка представляет собой операцию, противоположную высадке, и применяется для удлинения заготовки. Направление удара при протяжке — поперек оси детали с ее проворотом или продвижением по длине.

В зависимости от формы заготовки (плоской, круглой, пустотелой, кольцевой) и применяемой оснастки техника протяжки включает в себя множество приемов. Отдельные приемы протяжки могут называться своими терминами — разгонка, расплющивание или раскатка.

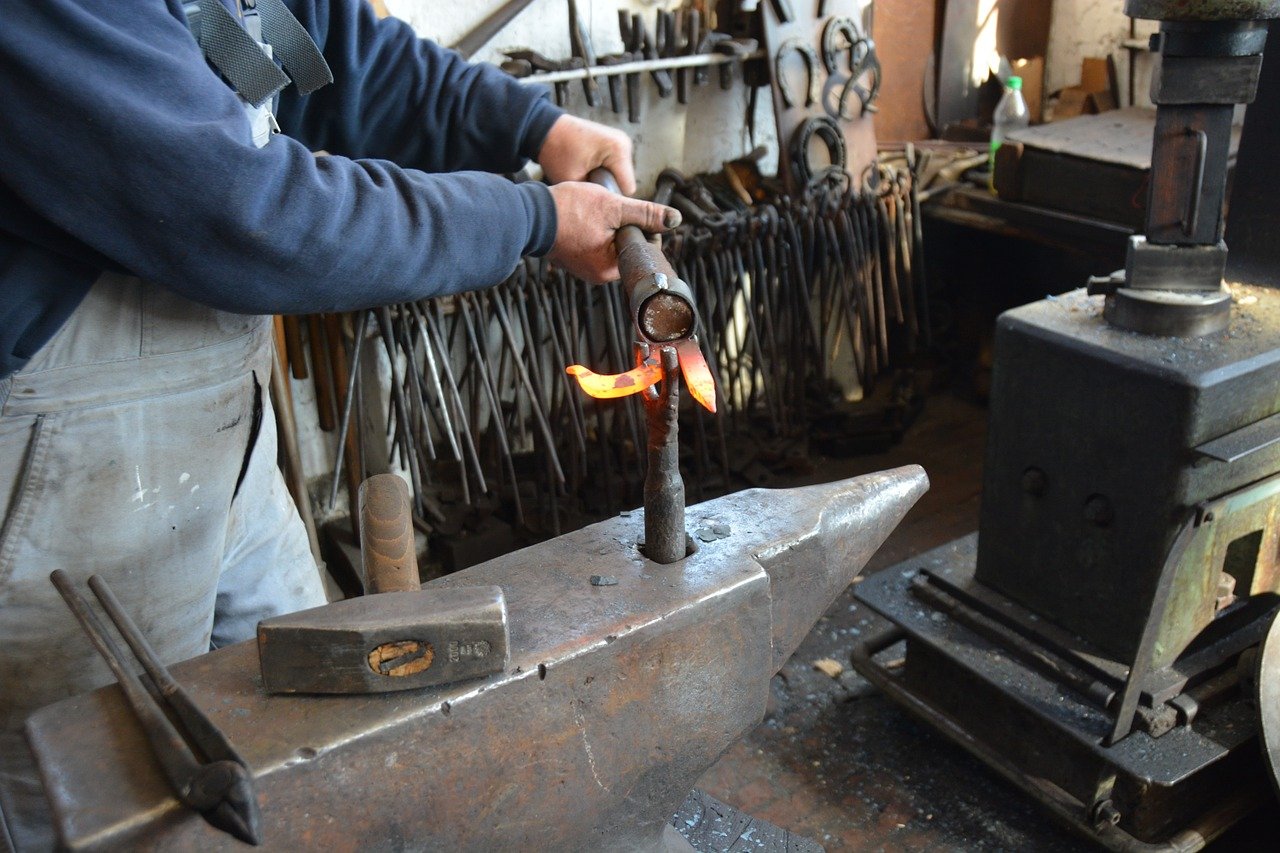

Кузнец работает

Округление

Операция применяется при горячих методах ковки и заключается в закруглении граней профильных заготовок. Первоначально углы заготовки расковывают, доводя ее до восьмигранного сечения. Окончательное округление выполняют с помощью специальных обжимок или вырезных молотков.

Продевание

Продевание проводится двумя способами — сборкой по принципу цепных звеньев или прошивкой отверстия в одном из элементов. В этом случае для операции используют зубила нужной формы и размера.

Оформление уступов

Уступы различной формы выполняют как с декоративной, так и с технологической целью, чтобы закрепить детали между собой. Выполняют уступы, используя острые ребра наковальни или специальную подкладную оснастку.

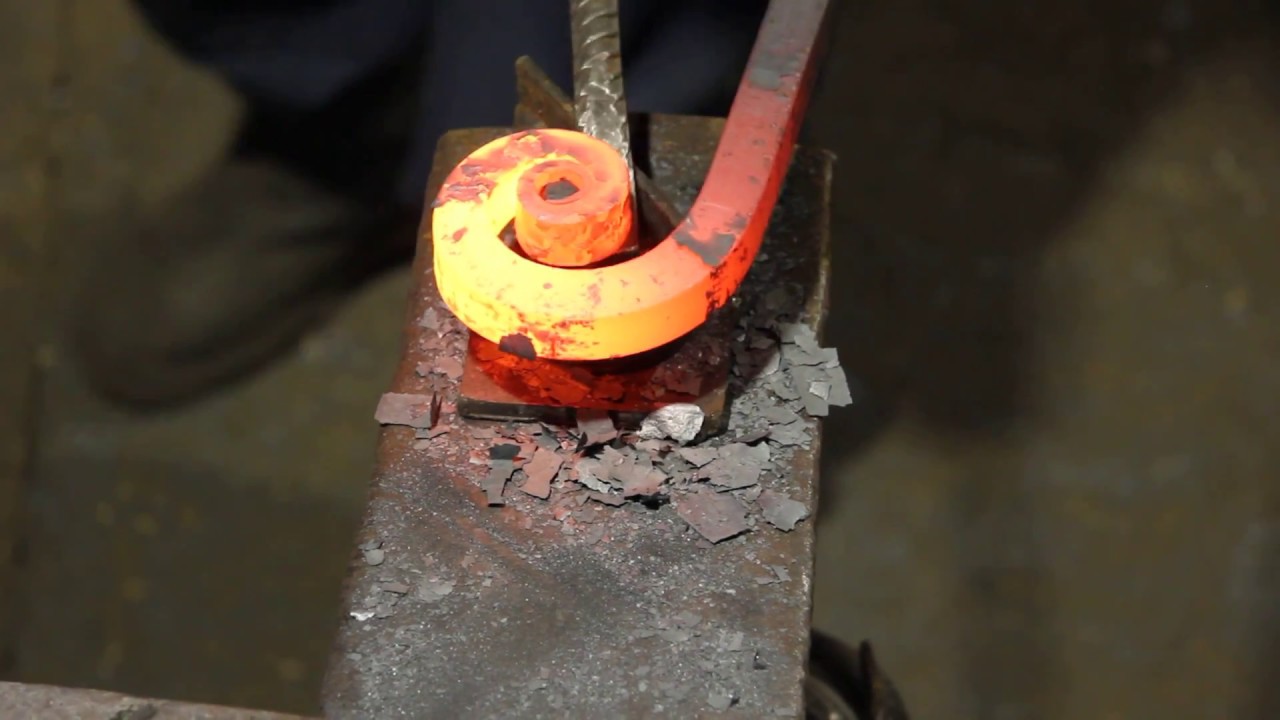

Гибка

Гибка — распространенная технология, активно применяющаяся в художественной ковке. Для гибки разработаны специальные станки и приспособления, позволяющие мастерам работать по собственным шаблонам.

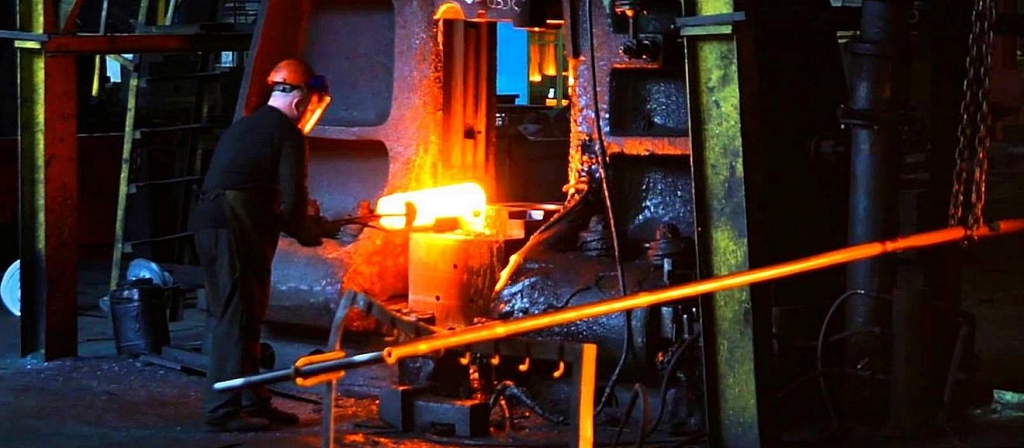

Суть и назначение ковки

Под собирательным термином «ковка» подразумевают совокупность процессов горячей пластической обработки, при которых формоизменение металла происходит непрофилированным инструментом, а материал получает возможность свободного течения во всех направлениях, кроме того, в котором прикладывается деформирующее усилие.

Последовательность переходов ковки заключается в следующем. Исходный металл, который поступает на участок из литейного цеха или со склада проходит очистку от прокатной окалины или ржавчины, после чего режется/рубится на мерные заготовки, передаётся на кузнечный участок, где и деформируется специализированным оборудованием – в основном, ковочными прессами или молотами. Затем заготовка проходит очистку и, при необходимости, термическую обработку. После этого полуфабрикат может быть отправлен на штамповочный или станочный участок, где с ним будут выполняться завершающие (отделочные) операции.

Разделка слитков является первичной операцией ковки, которая проводится на пилах или – реже – на ковочных молотах с применением кузнечных топоров – инструмента, имеющего острую кромку. Ещё реже, при обработке особо крупноразмерных заготовок, используют ломку на холодноломах.

Для резки прутков используются пресс-ножницы. Резка на ножницах является наиболее дешёвой, производительной и распространённой операцией, которая обеспечивает повышенную точность и производительность разделки. В условиях мелкосерийного и единичного производства стараются выбирать пруток с размерами, максимально приближёнными к размерам поковки, поэтому иногда обходятся без разделочного оборудования.

В технологии машинной ковки различают подготовительные и завершающие операции. К первым, кроме рубки, относят осадку, гибку, скручивание, оттяжку, выкручивание и другие операции, которые выполняются с использованием плоских бойков. На завершающих переходах ковка металла заключается в применении подкладного формоизменяющего инструмента, при помощи которого выполняются переходы пережима и протяжки. После этих переходов заготовка приобретает примерную форму поковки по длине и размерам поперечного сечения.

Стили и элементы узоров: фото художественной ковки

Создание красивого узора начинается с эскиза ковки. Мастер должен четко представлять картину, которую он хочет сделать. Изначально рисуется чертеж, рассчитываются материалы, количество необходимых элементов, выбираются станки и оснастки. Для того чтобы изделие смотрелось красиво, лучше сразу выбрать стиль, в котором оно будет выполнено. Пересматривая фото изделий холодной ковки, можно легко заметить, к какому направлению относится узор.

Красивые кованые изделия могут быть выполнены в различных стилях.

Существует несколько стилей формирования кованого узора.

Романский стиль характеризуется строгостью и симметричностью. На ограждениях можно увидеть плотное расположение спиралей в одинаковом порядке, детали часто повторяются и однотипны. Это монументальный узор с использованием элемента волюта (С-образно закрученные односторонние завитки).

Готический орнамент. Мало кто знает, что современные ограждения и заборы чаще всего выполняются именно в этом стиле. Характерная черта – стремление вверх. Прутья заостренные, заканчиваются навершиями в виде стрел, копий или острых шипов. Спиральные элементы, применяемые в этом стиле, называются просечками, и выглядят они как разветвленный в разные стороны стебель. Для разнообразия между прямыми прутьями добавляются фонарики или объемные спирали.

Изделия в стиле барокко являются наиболее распространенными.

Ренессанс встречается очень редко. В этом стиле заостренные угольчатые элементы практически не используют. Основа – круглые дуги, спирали и волны. Разветвление металлических прутьев украшают листьями или цветами, изящные изгибы приобретают форму восьмерки. Характерные элементы – просечка, спираль, волюта и восьмерка. Стиль очень гармоничен, детали устанавливаются симметрично в виде переплетенных линий.

Барокко – полная противоположность ренессансу. Стиль ажурный и очень пышный. Используются С-образные спирали, волюты, завитки, изогнутые линии и замысловатые узоры. К плетениям добавляют объемные листья и цветы, создается динамичность формы.

Рококо. Для этого направления характерно использование тонких прутьев и двусторонних завитков. Рокайльный орнамент создает постоянное движение, отличается филигранностью и объемными узорами. На фото холодной ковки заметны ассиметричность и дробный орнамент. Неприемлемо применение прямых прутьев и плоских решеток.

Классический стиль позволяет сочитать в себе различные кованые элементы.

Классицизм. Красивый, хотя и простой стиль, который вернул в моду симметрию. Для создания орнамента применяют завитки, просечки, спирали и прямые прутья. В использование вводят еще один элемент – меандр (ломаные линии или изогнутые под прямым углом прутья). В ограждениях всегда строго выдерживается вертикальная архитектоника.

Ампир характеризуется наличием геометрического орнамента, длинных гладких прутьев. Основной элемент (волюта) видоизменен: удлиненная прямая линия с односторонними завитками на концах. Главное для данного стиля – это строгая простота, симметричная геометрия в сочетании со спиральными элементами.

Ар-нуво, или модерн, добавил в художественную ковку своими руками биологические мотивы. В стиле не используются прямые линии, только разнообразные изгибы, меандры, завитки и спирали. Симметричность уходит на задний план. Орнамент повторяет силуэт человека или животного, добавляются листья и цветы. Узор построен таким образом, что завитки равномерно перетекают друг в друга по всему орнаменту.

Красивый кованый узор сложно создать без чертежа.

Если человек начнет работу без предварительного чертежа, он быстро запутается в создании изделия холодной ковки. Каждый узор должен быть максимально продуман, а правки, которые вносятся во время работы, лучше сразу переносить на эскиз, чтобы четко представлять, каким должен быть результат.

На заметку! Даже при наличии фото кованых узоров нужно делать чертеж и разметку для точного размещения всех деталей.

Оборудование и инструменты

Многовековое развитие такого вида металлообработки привело к появлению огромного количества инструментов и приспособлений. Но горячая ковка металла сохранила ту же технологическую линию, как и тысячи лет назад: нагревание, закрепление, деформация, закалка. При изготовлении кованых изделий ручным способом используют практически те же наборы инструментов и оборудования, которые применяли мастера с зарождения этой технологии. Список следующий.

• Кузнечный очаг → ПОСМОТРЕТЬ на AliExpress
• Наковальня → ПОСМОТРЕТЬ на AliExpress
• Клещи.
• Молот → ПОСМОТРЕТЬ на AliExpress

Кузнечный очаг или горн используется для нагревания материала до нужной температуры. Существует множество различных видов этого оборудования.

• Стационарные и переносные.
• Закрытые и открытые очаги.
• Топливные или электрические.
• Жидкостные, газо- или твердотопливные.
• С боковыми соплами подачи воздуха или центральной фурмой.

Наковальни — это массивные металлические столы, где собственно и происходит формирование заготовки. Состоят из основания, рога и наличника с отверстиями для гибки. Существует несколько разновидностей этого кузнечного приспособления, однако обязательно наличие стальной опоры с весом от 30 килограмм.

Клещи в ручной ковке мастер использует для оперирования заготовкой в процессе работы.

Молоты — основной инструмент, использующийся в кузнечном деле, могут иметь различную массу для работы с разными по габаритам заготовками.

Отделка кованых изделий

Воронение термическая обработка металлического изделия с предварительным нанесением на его поверхность специальных химических веществ: кислот и масел. В результате металл покрывается сине-черной окисной пленкой. Вытравка получение рисунка, узора или надписи на металлическом предмете с помощью едких химических веществ. Инкрустация украшение металлических кованых изделий другими цветными металлами или драгоценными камнями. Насечка декоративная обработка металла, заключающаяся в нанесении «прочерков» на поверхность. Используется для выполнения тонкого фигурного рисунка, например, изображения прожилок на листьях растений. Патина оксидно-карбонатная пленка, которая имеет цветовой оттенок (серебро, бронза, зелень). Патина образуется под воздействием окружающей среды, в то же время предохраняя металл от разрушений. Она имеет декоративную ценность особенно при производстве кованых предметов «под старину». Рифление один из способов декоративной отделки кованых изделий при помощи кузнечных инструментов (грубое гравирование). Скань декоративная отделка металлических изделий узорами из скрученной проволоки.

Дворец торжественной регистрации рождений, Санкт-Петербург

Плюсы и минусы профессии

Плюсы:

• Редкая профессия, все кузнецы художественной ковки буквально наперечёт.
• Достойная оплата труда.
• Творческая, интересная работа.

Минусы:

• Тяжёлый физический труд, работа в полунаклонном положении, что создаёт дополнительную нагрузку на позвоночник.
• Высокий уровень шума от наковальни, отрицательно действующий на слух.
• Повышенный уровень вибрации от молота, влияющий на суставы и связки рук, плеч.
• Высокий температурный режим в помещении. Ковочная температура должна быть 800–1200 градусов по Цельсию. В качестве топлива в кузницах применяются: древесный уголь, торф, мазут, уголь разных сортов, природный газ.
• В целом довольно много травмоопасных факторов, требующих особого внимания и соблюдения правил техники безопасности.

Нож, выкованный вручную



Запись прямой трансляции из «Кузницы Сварога», где ребята (кузнец и оператор) покажут, как выковать нож из плоского напильника, параллельно отвечая на вопросы зрителей. Кроме алгоритма работы, в видео дается следующая информация: какую печь экономнее использовать (на углях или на газу), как избежать окисления, до какого цвета нагревать напильник, сколько расходуется газа в горне, из чего состоит окалина, почему наковальня обматывается цепью, как эффективнее разгонять металл. Прежде чем приступить к основному, кузнец проведет вводную теоретическую часть: расскажет о высоте наковальни, приведет список необходимых инструментов, коснется понятия восстановительной и окислительной среды горна, техники безопасности.


Основные приемы

Для каждого из видов ковки металлов и сплавов существуют свои технологии и приемы обработки. Ковка декоративных элементов использует в своем арсенале практически все основные приемы кузнечного мастерства, с помощью которых в металле можно выразить любой творческий замысел.

Высадка

Целью операции является уменьшение длины заготовки с одновременным увеличением поперечного сечения. При горячей ручной ковке нагретую деталь ставят вертикально на наковальню и отбивают молотом по верхнему концу. Нагревая отдельные места и удерживая деталь щипцами, на ней можно выполнить утолщенные узлы, изгибы, объемные или плоские элементы задуманного украшения.

Протяжка

Протяжка представляет собой операцию, противоположную высадке, и применяется для удлинения заготовки. Направление удара при протяжке — поперек оси детали с ее проворотом или продвижением по длине.

В зависимости от формы заготовки (плоской, круглой, пустотелой, кольцевой) и применяемой оснастки техника протяжки включает в себя множество приемов. Отдельные приемы протяжки могут называться своими терминами — разгонка, расплющивание или раскатка.

Кузнец работает

Округление

Операция применяется при горячих методах ковки и заключается в закруглении граней профильных заготовок. Первоначально углы заготовки расковывают, доводя ее до восьмигранного сечения. Окончательное округление выполняют с помощью специальных обжимок или вырезных молотков.

Продевание

Продевание проводится двумя способами — сборкой по принципу цепных звеньев или прошивкой отверстия в одном из элементов. В этом случае для операции используют зубила нужной формы и размера.

Оформление уступов

Уступы различной формы выполняют как с декоративной, так и с технологической целью, чтобы закрепить детали между собой. Выполняют уступы, используя острые ребра наковальни или специальную подкладную оснастку.

Гибка

Гибка — распространенная технология, активно применяющаяся в художественной ковке. Для гибки разработаны специальные станки и приспособления, позволяющие мастерам работать по собственным шаблонам.

Виды кузнечных работ

Кузнечные работы подразделяются на несколько подвидов:

• Свободная ковка — нагретая до температуры пластичности болванка одной стороной лежит на наковальне, а по другой наносятся формующие удары молотом или специальными инструментами
• Штамповка — нагретая или холодная заготовка помещается в специальную форму — штамп, ограничивающую ее со всех сторон, и уже эта форма подвергается ударам молота или статическому давлению.
• Холодная ковка — холодная прутковая заготовка изменяет форму на специальных станках.

Свободная ковка подразделяется в свою очередь на подвиды:

• Обыкновенная ковка — происходит придание болванке формы готового изделия за один или несколько последовательных циклов ковки
• Сварка – соединение двух или более нагретых деталей в одно изделие
• Обжимка криц — подготовительная операция, в ходе которой проходит уплотнение и сваривание пастообразной железной массы в единый слиток.

Оформление документации

Создание любого бизнеса начинается с бизнес-плана. Без него нельзя оформить соответствующие документы. Во многих регионах страны под хороший бизнес-план можно получить субсидию на открытие малого бизнеса.

Дальнейшая регистрация должна проходить в соответствии с законом «О государственной регистрации юридических лиц и индивидуальных предпринимателей от 8 августа 2001 года № 129-ФЗ».

Ковка металла ── это перспективное направление бизнеса, и при правильной организации он будет успешно процветать.

Помогла статья? Подписывайтесь в наши сообщества: , е, , Одноклассниках или Google Plus.

Будем очень благодарны, если поставите «Лайк» ниже. Спасибо!

Получайте обновления прямо на вашу почту:

Операции рубки, разрубки и обрубки металлических заготовок

Операции рубки: а. отрубка при помощи зубила; б. отрубка при помощи зубила и подсечки; в. разрубка отщепов в тисках; г. продольная разрубка; д. вырубка (просечка).

Рубку заготовки производят затем, чтобы разделить ее на элементы. Чтобы металл разрубить, его необходимо нагреть до температуры темно-красного каления, положить на наковальню и, приставив специальное зубило, прорубить приблизительно на 75 процентов толщины. После этого изделие переворачивается и рубится зубилом, на этот раз до конца.

Если вы при рубке работаете с горячим толстым металлом кузнечными зубилами, то не забывайте время от времени охлаждать инструмент, поскольку при длительном соприкосновении с раскаленной металлической заготовкой лезвие зубила может опуститься. Потом, чтобы вновь работать инструментом, с него нужно убрать посредством легкого постукивания водяные капли.

Проведение разрубки (не путать с рубкой) позволяет только надрубить металлическое изделие. Такая операция очень часто используется художниками-кузнецами при ковке. Прорубленные части впоследствии вытягиваются, закручиваются, подвергаются разным приемам ковки и в итоге приобретают вид цветов, листиков и завитков. Особенно популярна операция разрубки для производства светцов, жиковин и пр.

Заготовка разрубается только с одной, лицевой стороны. Сперва выполняются легкие удары, чтобы разрубалась только канавка. Заготовка должна быть слабо нагрета, что даст возможность не спеша раскраивать изделие. Когда заготовка раскроена, металл нагревают до высоких температур и одним резким ударом прорубают.

Обрубка используется для того, чтобы снять слой металла по наружному контуру. Это действие еще называют обсечкой. К ней часто прибегают в процессе ковки сложных декоративных форм: жиковин, накладок и пр.

Процесс вырубки является аналогичным обрубке, только при этом металл отделяется по внутреннему контуру. При выполнении этих приемов используются полукруглые, угольные, прямые и другие кузнечные зубила.

https://moyakovka.ru/youtu.be/ezdpKqWJnq4

Инструменты и материалы для холодной ковки

Мастер должен располагать следующим:

1. Специальными станками.
2. Сварочным аппаратом. Применяется для сборки декоративных элементов в единую композицию.
3. Болгаркой с диском «по металлу». Ею прокат нарезают на заготовки.
4. Струбцинами или другими приспособлениями для неподвижной фиксации элементов перед сварочными работами.
5. Щеткой с металлическим ворсом.
6. Молотком.
7. Кистью для нанесения эмали. Низкоуглеродистая сталь нуждается в защите от коррозии.
8. Рулеткой.

Используют материалы:

1. Стальной прокат: прут, полосу, лист.
2. Плавящиеся электроды с покрытием. Конструкция не относится к ответственным, поэтому подойдут рутиловые расходники типа МР-3.
3. Эмаль для наружных работ.

Горячая ковка

Прошли столетия, но при горячей обработке металла используются все те же инструменты — кузнечный очаг, наковальня, клещи и молот.

Конечно, они уже не такие примитивные. Например, печи и горны бывают стационарными и переносными, закрытыми и открытыми. Работают они на разных видах топлива, включая газ, дрова и электричество. Главное, что кузнечные печи способны разогревать металл до t + 1200°С.

Ручная ковка — это физически тяжелая работа, поэтому мастера используют надежные наковальни с опорой весом не менее 30 кг, клещи и молоты различной массы.

Технологический процесс заключается в нагревании заготовки, а затем придания ей нужной формы. Поэтому молотом дело не ограничивается и кузнецы используют другие инструменты:

• тиски;
• гладилки;
• раскатки;
• кувалды;
• фасонные молотки;
• ручники.

Элементы кованой конструкции соединяются методом электрической сварки, кузнечной сварки (сварка ковкой) или с помощью заклепок. Охлаждаются изделия или в очаге, или в емкости с холодной водой.

Метод горячей ковки — это искусство. Чтобы понять, как из невзрачного металла получаются изысканные лестничные ограждения, воздушные ворота или изящные торшеры, не помешает узнать об основных приемах кузнечного ремесла.

Ковка в экстерьере

Декорирование экстерьера загородного дома очень легко проводиться при использовании металлических конструкций. К ним относятся балконные решетки, козырьки для крыльца, крепления для фонарей. Также производятся и металлические вентиляционные решетки для оснащения крыш. Но самыми необычными элементами можно считать модели для сада:

• перголы и беседки (обеспечивают комфорт проведения отдыха, семейных и дружеских встреч);
• мостики (для небольших прудов или просто для украшения двора);
• арки (используются для красивого выращивания плетистых кустарников и цветов);
• садовые фигуры (смотрятся оригинально и необычно, позволяют выделить зону отдыха или провести зонирование участка).
