Описание и характеристики сверла для конфирмата

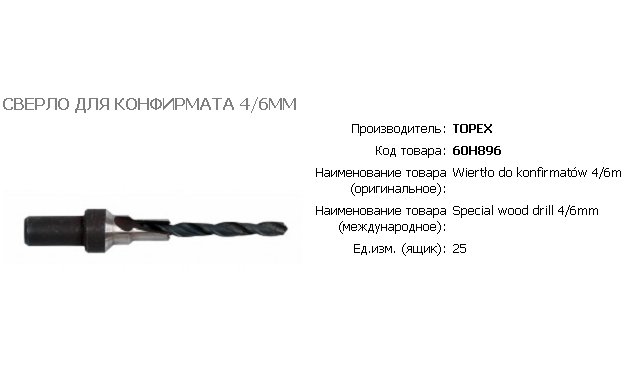

Конструктивные особенности свёрл под конфирматы

Евровинты ставят как на изделия из твердых пород древесины, так и на мебель из ЛДСП и ЛМДФ. В этих случаях нагрузка на инструмент высокая. При выборе некачественных изделий происходит заметный износ режущей кромки. Нужно убедиться при покупке, что сверло под конфирмат имеет твердость 61−64 по Роквеллу. На упаковке уважающий себя производитель это значение указывает.

Если же сверло попало в руки мастера без информации об изделии, то нужно посмотреть на корпус изделия. Отечественные изготовители пишут марку стали. Лучшими считаются сверла из сплавов Р9М5 и Р18. Среди импортной продукции отличные эксплуатационные качества у из изделий из HSS 4341. Аббревиатура расшифровывается как High-Speed Steels, то есть также как и Р9М5 и Р18 это быстрорежущая сталь.

Наиболее удобно использовать готовое изделие, где точно подобран диаметр сверла под конфирмат и имеется дополнительная режущая кромка для головки, где нет резьба отсутствует, и создания фаски для шляпки. Конструкция повышает производительность работы в несколько раз.

Одним проходом выполняются три операции. Можно воспользоваться набором сверел нужного диметра. Однако для лучшей производительности из нужно доработать. Заводское приспособление имеет более острый угол заточки режущих граней. Это облегчает заход, делает его более точным.

Сборка конфирматами «вертолетом» соосных полок

Принцип сдвига используют и в случае, когда требуется закрепить планки в ряд. Например, для крепления столешницы в тумбе.

Этот принцип сборки на конфирматы называют «вертолетом». Чтобы затянуть крепеж на соседней планке, первую необходимо повернуть относительно оси градусов на 90. Этот же «принцип вертолета» используют для крепежа соосных полок, правда, в несколько ином виде.

Если на словах, то в стоевой засверливают три отверстия, одно по центру, два по краям. Сборка конфирматами осуществляется следующим образом: начала крепят, к примеру, полку справа сквозь центральное отверстие. Затем ее разворачивают относительно оси и крепят на два конфирмата левую полку.

А после правую полку возвращают на исходное место. Противоположные стороны собирают на конфирматы стандартным образом. В итоге получается, что полка справа держится на трех креплениях, а левая – на четырех. Если полки широкие и есть сомнения в прочности стороны, закрепленной на трех конфирматах, можно усилить полку с помощью ребра жесткости или дополнительного крепежа в виде уголков или эксцентриков.

Разметка и сборка мебели на конфирматах, основные принципы

Я не сторонник проведения зсверловки «на весу», путем приставления деталей друг к другу и присверливания за один ход.

Если зажимать детали каждый раз струбцинами, процесс будет безобразно долгим – ведь быстрей всего совершаются однотипные операции, а не многоходовые.

Если при сборке мебели конфирматами дополнительной фиксацией пренебрегать, то не факт, что результат в итоге порадует – вряд ли удастся избежать перекосов, когда после сборки торцы будут неравномерно выпирать за лицевую плоскость.

Гораздо аккуратней и точней получится последующая сборка мебели на конфирматах, если размечать и засверливать детали отдельно – торцевые сверлом 5 мм и лицевые конфирматным. Тогда и мебель соберется как конструктор по месту, быстро и аккуратно.

Присадку (разметку) в производственных масштабах делают на специальных присадочных станках. Для изготовления мебели своими руками достаточно вооружиться рулеткой, угольником, маркером и шилом. Удобны оказываются специальные мебельные шаблоны (кондукторы), их можно изготовить самим или приобрести в готовом виде.

По сути, они представляют собой некие заготовки с отверстиями, которые прикладываются к деталям при разметке – чтобы каждый раз не отмерять одно и тоже расстояние.

Рассмотрим принцип разметки на простой навесной полке.

Во избежание путаницы, для крепежа (конфирмата) от края всегда откладывается одно и тоже расстояние, равное 50 мм (если ширины стоевых уже 150 мм, то меньше).

После того, как определены места крепежа на объемном чертеже, удобно вынести на детали отдельно – то есть составить спецификации на засверловку. Я использую для этого программу Базис Мебельщик.

Перед разметкой детали нужно «повертеть», просмотреть на предмет скрытых дефектов. В процессе транспортировки могут образоваться царапины на поверхности ламинированного ДСП, сколы на торцовке. Все это можно скрыть, развернуть деталь так, что дефект станет невидимым, скроется во внутренней части готового изделия.

Разметка строго делается с лицевых частей мебели, ориентиром служит передний окрамленный край. Стоевые (боковины) всегда засверливаются зеркально.

Засверловку лучше делать конфирматным сверлом до упора, с углублением под зенковку – утопленную шапку конфирмата.

Особенности и преимущества использования

Конфирматы позволяют скрепить между собой несколько деталей, изготовленных из натурального дерева. Зачастую используется при сборке мебели, а так же строительных и столярных изделий. Особенности данных элементов:

• относится к категории метизов высокого класса. Изготавливается в заводских условиях;
• для его производства используется исключительно высококачественная углеродистая сталь. Имеет антикоррозийное покрытие на основе цинка, никеля или латуни;
• полное совпадение диаметра стержневой и гладкой поверхности. Эта особенность позволила скрепить материал максимально эффективно, благодаря плотному соприкосновению. Для выравнивания используемых деталей можно воспользоваться обычной киянкой;
• мебельные конфирматы имеют большую стержневую и резьбовую поверхность, благодаря чему нагрузка на скрепляемый материал небольшая. Подобные конструкции обладают превосходными показателями устойчивости к воздействиям;
• обладают массивной резьбой, которая существенно выступает над основанием стержня. Внизу находятся зазубрины и витки;
• внешне напоминает небольшой стержень. Его головка слегка приплюснута, а вот низ представляет собой тупой конец.

Преимущества подобной фурнитуры заключаются в следующем:

• способны плотно стянуть любые детали;
• довольно просто монтировать;
• при использовании подобного крепления конструкция приобретет более качественный уровень сцепки;
• такие детали можно соединять и друг с другом;
• использование конфирматов позволит конструкции выдержать существенные нагрузки на протяжении длительного времени. А вот для крепления книжной полки рекомендуется использовать шкант и конфирмат.

Недостатки также имеются:

• единожды собрав изделие разобрать его уже будет нельзя. Регулярной сборки и разборки подобные конструкции не выдержат;
• подобные крепления не относятся к категории скрытых, поэтому они нуждаются в дополнительном маскировании при помощи пластиковых заглушек, которые подбираются по цвету изделия.

Материалы изготовления

Для работы с этим материалом требуется наличие определенного навыка. Для этого необходимо разбираться в основных особенностях еврошурупов и быть уверенным в качестве скрепляемого материала.

Используется для следующих материалов:

Удобно использовать конфирматы еще и потому, что для их закрепления нет необходимости в установке точной разметки. Процесс монтажа не отнимет много времени. Для этого понадобится несколько отверстий (под нерезьбовую часть и под резьбовую часть). Для примера можно взять 6 мм конфирмат. При этом для нерезьбовой части следует использовать 6 мм сверло, а для резьбовой 4 мм сверло. Для большей уверенности в крепости соединения рекомендуется использовать шкант. Этот вид креплений используется для мебели (ее изготовления и сборки). При проведении монтажных работ рекомендуется использовать шестигранный ключ. Для изготовления конфирматов используется сталь, при этом цинк используется в качестве дополнительного покрытия.

Стяжка эксцентриковая: виды

Эксцентриковые стяжки состоят из эксцентрика, стойки и гайки (футорки). В зависимости от производителя, разделяют на:

• минификс;
• рондофикс;
• рафикс.

Фото 1 — ST01-46-1WZN-01 BOYARD

Крепеж минификс

Минификс используют для сборки мебели из ЛДСП. Чаще всего его применяют для мебели типа «разборка-сборка», которую часто перевозят с одного места на другое; либо для сезонной мебели — столы и диваны для веранд, мебель для пикника; либо в тех случаях, когда по дизайн-проекту на мебели или ее части с лицевой стороны не должно быть видимого крепежа.

Минификс — это полускрытый мебельный крепеж. В собранном виде просматривается только эксцентрик с внутренней стороны крепления.

Фото 2 — Минификс ДПЛИТ 16 мм D=15 мм, БОЛТ 34 мм без футорки

Преимущества МФ:

1. Быстрый монтаж. Сборка мебели из деталей с уже установленными минификсами не занимает много времени. Для сборки достаточно простой плоской отвертки.
2. Надежность. Такая фурнитура может выдержать много циклов «сборка-разборка» без потери качества и прочности соединения.
3. Эстетика. Крепления не видно с лицевой стороны. Эксцентрик можно установить в малозаметной части узла крепления.

Фото 3 — Минификс пластиковый с винтом Ø 25 мм Blum

Недостатки минификса:

1. Стоимость выше, чем у классического конфирмата. И в мебели, где много участков крепления деталей, большое количество минификсов может влиять на конечную стоимость всего изделия.
2. Сложная технология установки. Если при установке конфирмата необходимо сделать два крепежных отверстия, то при установке минификса таких отверстий уже понадобится три. Конфирмат — крепеж, состоящий из одного элемента. Минификс состоит из трех частей.

Фото 4 — Стальной крепеж

Крепежная фурнитура для мебели рондофикс

Рондофикс в сборке — это альтернативный вариант минификса. Его преимущество в мобильности и многократной сборке/разборке без повреждений мебельной фурнитуры и деталей. Монтаж такой же, как и у минификса.

Фото 5 — Крепежная фурнитура для мебели рондофикс (rondoRfix)

Эксцентриковая стяжка рафикс

Разберем процесс установки эксцентриковой стяжки на примере рафикса от компании Hettich. Она проще в установке, чем минификс, и позволяет монтировать полки на крепеж сверху, что очень удобно и выглядит аккуратнее.

Фото 6 — Рафикс VB 35/16 (никелированная)

Для установки нам потребуется:

• дрель с фрезой Форстнера 20 мм и сверлом 5 мм;
• столярный угольник и карандаш для разметки;
• молоток;
• отвертка.

Фото 7 — Рафикс эксцентрик + винт 6х11

Начнем присадку с полок. Откладываем от заднего края расстояние 50 мм и 250 мм (эти размеры мы потом перенесем на вертикальную стойку). От края полки проводим перпендикуляр и откладываем на нем 9,5+/-1 мм. Это будет центр сверления.

Фрезой Форстнера сверлим глухие отверстия глубиной 13 мм (обязательно приложить к торцу стяжку и посмотреть, достаточная ли получилась глубина). Ставим стяжку над отверстием, тщательно выравниваем (второй попытки не будет) и забиваем молотком или киянкой.

С полкой закончили, переходим ко второй части стяжки. На уровне центра предполагаемой полки проводим перпендикуляр. На нем от задней части откладываем те же расстояния, что и на полке (50 и 250 мм). Рассверливаем их 5 мм сверлом — отверстия глубиной 8 или 11 мм (в зависимости от вида ввинчиваемого штока).

Закручиваем штоки в полученные отверстия. Совмещаем полку со стойкой, заводим штоки в пазы эксцентриков и заворачиваем последние. Полка при этом плотно притягивается по месту.

Фото 8 — Messan Raffix Hafele D20 мм белая с эксцентриком + винт D6x7.5 мм

СВЕРЛЕНИЕ ДЕРЕВА, ДСП И ФАНЕРЫ: КАК СВЕРЛИТЬ ДЕРЕВО?

Пришло время поговорить о сверлении дерева, ДСП или фанеры. На первый взгляд, кажется — что может быть проще сверления дерева? Дерево успешно сверлят с помощью обычных сверл по металлу, а можно вместо сверла воспользоваться обычным гвоздем или проволокой с расплющенным концом. Но если для нужного отверстия в дереве важен каждый миллиметр и необходима особая чистота поверхности, то необходимо применять специальные сверла для сверления дерева. На видах сверл для дерева остановимся подробнее.

СВЕРЛА ДЛЯ ДЕРЕВА, ДСП И ФАНЕРЫ

Специальные сверла для дерева подразделяются на несколько основных видов: спиральное, витое (односпиральное), перьевое, кольцевое (коронка), цилиндрическое (сверло Форстнера). Все эти сверла предназначены исключительно для дерева: ни камень, ни металл обрабатывать ими нельзя.

Спиральное сверло

Это сверло предназначено для сверления отверстий малого или среднего диаметра. Именно это сверло с натяжкой может быть заменено сверлом по металлу, но ни точности, ни хорошей чистоты отверстия в этом случае обеспечено не будет.

Витое (односпиральное) сверло

Это сверло применяется, когда нужно сделать глубокое, очень точное отверстие с чистой поверхностью стенок. Такое сверло оснащено острой режущей кромкой и имеет шнековую форму, способствующую хорошему удалению стружки.

Перьевое сверло

Это сверло применяется для сверления отверстий диаметром от 10 до 25 мм, хотя возможны и варианты. Основное достоинство такого сверла – дешевизна. Главные недостатки – плохое направление, низкая точность, низкая чистота поверхности стенок отверстия, застой стружки и необходимость частой остановки сверления для чистки отверстия.

Кольцевое сверло (коронка)

Коронки применяют для сверления отверстий большого размера (диаметр от 100 мм и больше). В набор входит одна оправка с хвостовиком (для зажима в дрели) и центровочным сверлом, а также несколько кольцевых пил (коронок), которые устанавливаются непосредственно в оправку.

Сверло Форстнера

Это сверло отличается точной геометрией сверления, оно оснащено центрирующим острием и острым подрезателем. Сверло Форстнера используют для сверления глухих точных отверстий в ДСП, ламинате или в мягких породах древесины

Стоит обратить внимание, что центрирующее острие сверла Форстнера может быть длинным или коротким. Сверло с коротким острием более склонно к уходу в сторону в начале сверления, но оно же незаменимо, если нужно сделать глухое отверстие в тонкой панели

Балеринка для дерева

Особо следует отметить такое приспособление для сверления отверстий большого диаметра (до 300 мм) в тонких деревянных панелях, как балеринка (ДСП, ДВП и пр.). Выполнена балеринка из центрирующего сверла и двух резцов, расположенных на градуированных направляющих. Смещая резцы по этим направляющим на нужное расстояние можно задать необходимый диаметр отверстия. Сверлить балеринкой нужно на очень низких оборотах или при помощи ручной дрели.

КАК СВЕРЛИТЬ ДЕРЕВО, ДСП, ДВП И ФАНЕРУ

Перейдем непосредственно к процессу сверления материалов из дерева, ДСП и прочее. Вот несколько немаловажных советов и рекомендаций:

1. Для предотвращения увода сверла в сторону в начале процесса сверления обязательно делаем углубление в центре будущего отверстия. Проделать это можно с помощью шила, но подойдут и другие острые конические предметы – саморез, гвоздь и т.д.

2. Сверление дерева производится на низких и средних оборотах дрели.

3. Для предотвращения сколов на задней поверхности материала при сквозном сверлении можно действовать двумя способами:

• Сверлим тонкое сквозное отверстие и далее по этому отверстию сверлим деталь до середины с двух сторон сверлом нужного диаметра.
• К стороне выхода сверла с помощью струбцин плотно прижимаем ровную подкладку из дерева или ДВП, сверлим отверстие, удаляем подкладку.

4. Перпендикулярность сверла обеспечивается применением направляющей для дрели или специальных кондукторов, для цилиндрических поверхностей можно использовать специальный кондуктор, который обеспечивает и центрирование сверла и перпендикулярность сверления.

5. Сверление ДСП и ЛДСП из-за хрупкости своей структуры и ламинированного или шпонированного покрытия требует особого внимания. При сверлении ДСП и ЛДСП во избежание отслоения и повреждения покрытия используют исключительно сверло Форстнера с подкладкой на выходе.

ОБЯЗАТЕЛЬНО СТАВЬТЕ ПАЛЬЦЫ ВВЕРХ И ПОДПИСЫВАЙТЕСЬ НА КАНАЛ.

Конфирмат или мебельный евровинт

При конструировании и сборке мебели, конфирмат — это основной крепежный мебельный элемент. Именно с его помощью соединяют основные детали из ДСП то, что мы запроектировали на бумаге.

Евровинт, он же конфирмат

Евровинты бывают разных типов, наиболее часто применяемые — это 6х50, 7х50, 7х70. Длинные конфирматы используются реже, например для соединения деталей из 32мм ДСП. наиболее ходовой типоразмер — 6х50.

Евровинтамы детали соединяются под прямым углом, то есть в одной детали сверлится отверстие в плоскости самой детали, а в другой (меньше отверстие, куда закручивается собственно резьба конфирмат) — в торце детали. Ниже приведены основные параметры самого конфирмат. Можно подбирать диаметры сверл для выполнения отверстий под крепления еврогвинтамы в обоих скрепляемых деталях.

Как размечать отверстия под конфирмат?

Вообще, есть 2 способа сверления отверстий под еврогвинты (конфирматы):

1. Сверлим отдельно отверстия разными сверлами диаметров — 6-8мм и 4,2 или 4,5 мм. Но это много занимает времени и не всегда получается точно и ровно. И есть еще один нюанс, желательно под головку винта делать тайком, потому что она потом не может при закручванни крошит ламинат на поверхности ДСП или выступает над поверхностью. Еще один важный момент — чтобы не выкрошивался ламинат на обратной стороне плиты при сверлении — необходимо подкладывать какую-то ненужную деталь из ДСП или дерева.

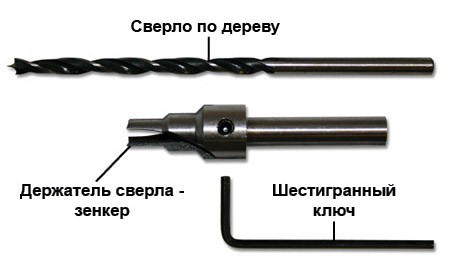

2. Специальное сверло под конфирмат, которое просверливает оба отверстия и при этом еще делает втайне. В таком случае обе детали скрепляются угловыми струбцинами сразу в том положении, что нужно и сразу после сверления вкручивается конфирмат.

Соединяя детали с помощью конфирмата, не нужно его перетаскивать иначе может лопнуть ДСП. Если детали сместились нужно немного выкрутить винт, прижать деталь как нужно, а потом снова закрутить. Для этого отверстие в детали, которую крепят, желательно сверлить диаметром 8мм, чтобы был небольшой люфт. Можно поправлять взаиморасположение деталей резиновым молотком, но в пределах разумного. После закручуавння евровинта/конфирмата его головку закрывают заглушкой (они разноцветные — под цвет соответствующей плиты).

Особенности сверл под конфирматы

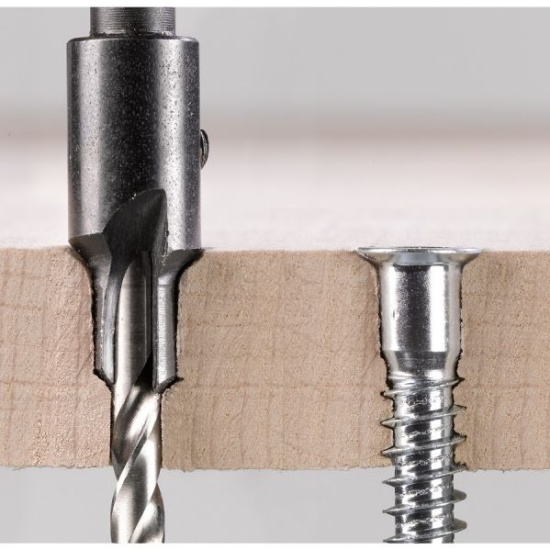

Применение специального сверла упрощает работу по высверливанию места под еврошуруп. По сравнению со стандартным инструментом, конфирматное – неоднородное по толщине, можно сказать, что в нем совмещено 2 сверла с разным диаметром и зенкер. Ввиду наличия особой ступенчатой геометрии и острого наконечника на заходной части, достаточно одного прохода для выполнения операции.

Фреза такого типа способна одновременно стесывать фаску под потайную головку еврошурупа. Сверло под евровинт представляет собой конструкцию с глухим отверстием для вставки съемной детали и фиксирующейся в патроне дрели крепежной частью. Кроме этого, выпускаются неразборные изделия.

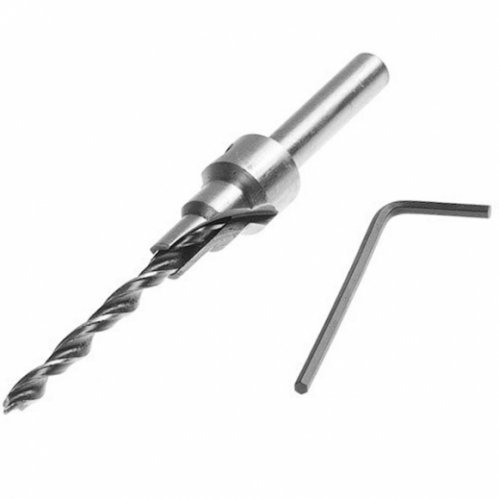

Специальное сверло имеет следующие характерные особенности:

• угол винтовой канавки повторяет нарезку еврошурупа;
• положение упора регулируется;
• отполированная перьевая часть;
• минимальная упорная площадка.

Специальные сверла упрощают процесс получения отверстий.

Металл, из которого изготавливают конфирматные сверла, имеет высокий уровень стойкости к деформации, обладает ударной вязкостью 150-165 kc, показатель твердости – 61-64 по Роквеллу, термостойкость – до +120°С. При использовании сверл с такими параметрами позволяет высверлить отверстия внутри деталей, разных по составу, без сколов и прочих дефектов. Продукция зарубежных предприятий маркируется буквами HSS, что указывает на присутствие быстрорежущей инструментальной стали. Метизы российского производителя имеют маркировку P18 или P9M5.

Виды конфирматов и отверстий под них

Поскольку данный вид крепежа применяется исключительно для слоистых материалов типа ДВП, фанеры или ламината, особое значение имеет точность размеров соответствующего отверстия, а также перпендикулярность его оси опорной поверхности. Несмотря на то, что ГОСТа на конфирматы пока нет, крепёж уже имеет свои особенности и размерный ряд, которого негласно придерживаются производители. Это:

1. Специальная асимметричная резьба под дерево на стержне, с увеличенным, против обычного шагом.
2. Отсутствие острой кромки на торце стержневой части.
3. Увеличенная головка, состоящая из невысокого цилиндрического подголовка и развитого усечённого конуса, на торце которого высаживается отверстие под внутренний шестигранник (иногда такое отверстие выполняется и в идее крестообразного шлица).
4. Стержень конфирмата должен состоять из гладкой цилиндрической части, которая примыкает к подголовку (она обеспечивает центрирование крепежи и придаёт соединению повышенную жёсткость) и резьбовой части.
5. Особый угол профиля резьбы (45°), который обеспечивает надёжное соединение материалов между собой.

Конфирматы выпускаются из оцинкованной стали типа сталь 08 по ГОСТ 1050 и – реже – из анодированного алюминия. К крепежу обычно прилагается изогнутый торцевой ключ.

Отверстия, изготавливаемые в ламинированных/шпонированных панелях, должны соответствовать следующим размерам серийно производимых свёрл:

• HSS 5×50;
• HSS 6,3×50;
• HSS 7×50;
• HSS 7×70.

Аббревиатура HSS (High-Speed Steels) означает, что для изготовления свёрл под конфирмат должны применяться быстрорежущие инструментальные стали. Наиболее подходящими марками из отечественных сталей этого класса считаются Р18 и Р9М5, а ближайшим зарубежным аналогом является сталь марки HSS 4341.

Конфирмат

Является прямым наследников саморезов под ножевую отвертку, которые любили правильно забивать вместо того, чтобы аккуратно вкручивать. Применение конфирмата не вызовет проблем даже у неопытного пользователя. Он представляет собой саморез, который имеет увеличенный диаметр, а также не оснащен привычным острием. Мебельный конфирмат рассчитан на использование со специальной шестигранной насадкой. Обычной крестовой отверткой его не завернуть. Особо востребованным такой крепеж стал с ростом производства корпусной мебели. Последняя собирается из ламинированных плит ДСП с использованием фасадов или вставок из МДФ.

С помощью конфирмата осуществляется крепление двух мебельных деталей только под углом в 90 градусов. Если требуется другой угол, тогда в действие идут крепежи, о которых будет сказано ниже. Так как конфирмат не имеет острого наконечника, его невозможно просто вкрутить в древесину. Перед сборкой в деталях сверлятся отверстия. Возле головки конфирмат имеет небольшое утолщение, которое требует использования сверла в 6 мм. Для резьбовой части потребуется расходник с диаметром в 5 мм. Удобнее всего применять специальные сверла под конфирматы. Они представляют собой небольшую коронку или шарошку, в которую вставлено сверло в 5 мм. Как только сверло полностью утапливается в материал, шарошка делает небольшое расширение под головку мебельного крепежа.

Это делается, чтобы скрыть мебельный крепеж специальными пластиковыми или другими накладками. Обычно мебельная плита имеет толщину в 16 мм, поэтому отверстие сверлится в торце посередине. Если отверстие сверлится в мебельной плите с лицевой части, тогда от края делается отступ в 8 мм, чтобы спокойно состыковать детали.

Конфирматы могут быть использованы в паре с другими крепежами, например, шкантами. Делается это для более прочной стыковки мебельных деталей. Стоит понимать, что фиксацию мебельных деталей можно обеспечить на высшем уровне только при первой сборке. Если часто собирать и разбирать мебель, то конфирматы не смогут фиксировать детали с требуемой жесткостью. Во время вкручивания мебельного крепежа необходимо правильно подобрать усилие. Если оно будет превышать требуемые пределы, тогда конфирмат просто начнет прокручиваться или повредит вторую деталь.

Те, кто уже давно работают с корпусной мебелью, научились чувствовать инструмент и избегают деформации деталей чрезмерной затяжкой.
