Ножницы по металлу ручные и электрические: обзор режущих инструментов

Разновидности электроножниц по металлу, характеристики инструмента

Электрические ножницы по металлу по способу деформации обрабатываемого материала бывают листовыми, шлицевыми и вырубными. Первый тип инструмента по принципу действия более всего схож с ручным приспособлением. Статичный нож надежно закреплен на жестком опорном элементе, который имеет подковообразное исполнение. Подвижное лезвие работает в вертикальной плоскости посредством возвратно-поступательных движений.

Листовые электрические ножницы по металлу могут обрабатывать листовой металл разной толщины. Предварительно выполняется настройка прибора путем переустановки опорной площадки, благодаря чему регулируется зазор между нижним и верхним ножами.

Листовой инструмент характеризуется высокой скоростью и производительностью работ, точностью прямого реза. Он способен перекусывать материалы в виде проволоки или фальцев. В процессе обработки материала не образуется отходов в виде мелкой и длинной спиральной стружки. Благодаря тому, что ножи имеют квадратную форму с режущими кромками по краям, при затуплении одной из них можно изменить положение лезвия, поставив его острой стороной.

Из недостатков следует выделить то, что обрабатывать заготовку можно только от ее края. Ножницы характеризуются громоздкостью, не отличаются маневренностью, которая необходима для криволинейных резов и профильных заготовок. Цена ножниц по металлу листового типа стартует от 6 тыс. руб.

Электрические ножницы по металлу бывают листовыми, шлицевыми и вырубными

Характерные отличия шлицевых ножниц по металлу

Шлицевая конструкция оснащена двумя ножами. Один из них является неподвижным и закрепляется сверху. Он выполнен в П-образном исполнении, оснащен двумя режущими кромками. Нижнее лезвие инструмента осуществляет возвратно-поступательные движения в вертикальной плоскости с заходом в паз неподвижного ножа электрических ножниц.

Инструмент можно адаптировать под разную толщину листового металла, что осуществляется благодаря опции регулировки зазора между ножами. При выполнении резки металлической заготовки образуется тонкая спиральная стружка, которая выходит вверх и в сторону. Периодически ее необходимо обрезать кусачками.

Шлицевые ножницы по металлу могут резать заготовку на любом ее участке, при этом исключается деформация листа, а рез получается ровным и чистым. Инструмент можно использовать для выполнения отверстий, что очень актуально при решении вопроса, как увеличить отверстие в металле без сверла. Благодаря узкому носу приспособлением удобно работать в труднодоступных местах. Ножницы хорошо справляются с фальцами стального листа.

Шлицевые ножницы по металлу используются для резки металла толщиной не более 2 мм

Характерные особенности высечных ножниц по металлу

Вырубные электрические ножницы по металлу представляют собой компактный вырубной пресс, который можно перемещать вручную по полотну в заданном направлении реза.

Конструкция состоит из матрицы и пуансона. Первый элемент имеет круглую или квадратную форму, он закреплен на матрицедержателе. Пуансон выступает в качестве пробойника. Он является подвижным элементом конструкции. Пуансон фиксируется в ползуне, совершая возвратно-поступательные движения, передающиеся кривошипным механизмом.

Просечные электрические ножницы по металлу квадратной формы предназначены для обработки листового материала толщиной более 3 мм, а круглые могут резать металл толщиной до 3 мм. В процессе резки пуансон выполнят в листе отверстия, которые образуют непрерывную дорожку. Ее ширина равна диаметру вырубного элемента. Матрица и пуансон оснащены опцией бесступенчатого поворота на 360 градусов, благодаря чему обеспечивается легкость при выполнении криволинейного реза. Для достижения труднодоступных участков матрица фиксируется с угловым интервалом, равным 90°.

Высечные ножницы по металлу обеспечивают чистый рез и не деформируют заготовку

Вырубные ножницы по металлу характеризуются универсальностью, хорошей маневренностью, минимальным радиусом разворота, расширенной функциональностью, хорошей видимостью рабочей зоны. Инструмент способен выполнить криволинейные резы, разнообразные отверстия и высечения по шаблону. Он может начинать работу не только с края, но и с центральной части заготовки. Инструмент обеспечивает чистый рез без деформации заготовки. Благодаря значительной мощности устройства ножницы могут обрабатывать толстую заготовку.

Из недостатков инструмента можно выделить его способность строго выдерживать заданную прямую линию. Он тяжело справляется с перепадами толщин на заготовке. В процесс работы образуется большое количество металлических отходов в виде острой серповидной стружки.

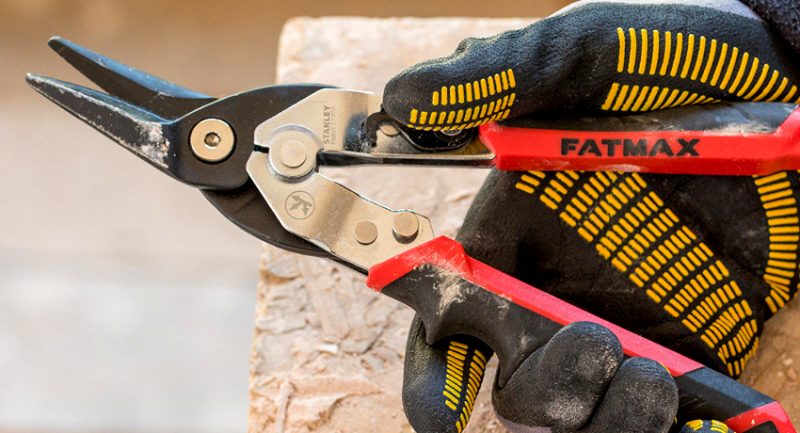

Ручные модели ножниц по металлу и их изготовление

Процесс изготовления ручных ножниц предусматривает применение двух вариантов:

• Ковка
• Литье

Для хозяйства подходят литые ножницы, которые стоят недорого, и отлично справляются со своими задачами. При частом применении на ножницах быстро затупляется лезвие, поэтому они нуждаются в периодической подточке. Резать таким инструментом можно исключительно тонколистовую сталь до 2 мм.

Производители также выпускают рычажные изделия, которые изготавливают из двух разных материалов. Режущая часть изготавливается из высококачественного материала, что позволяет увеличить срок их службы. Ручки таких устройств изготавливают из обычной стали, что положительно отражается на стоимости инструмента. Использование рычажных ножниц позволяет резать металл, не прилагая при этом больших усилий.

https://youtube.com/watch?v=tMWfrA_y7hg%3F

При покупке ручных ножниц нужно учитывать расположение ножей. Они бывают прямыми, а также левыми и правыми. Прямые предназначены для ровного реза, а также вырезания круглых форм большого размера. Что касается левых и правых форм расположения лезвий, то здесь нужно знать следующее:

1. Левые — служат для того, чтобы делать рез в левом направлении. Левыми ножницами нужно работать преимущественно, удерживая их в правой руке. При работе инструментом с левыми лезвиями происходит заход левой стороны лезвий снизу
2. Правые — применяются, когда необходимо выполнить изгиб в правую сторону. При работе держать такой инструмент следует в левой руке. Когда выполняется прорезывание ножницами, то снизу под лист заходит правая сторона, что позволяет делать ровный рез

Для удобства их различия, производители окрашивают рукоятки разными цветами. Правые ножницы красят в зеленый, а левые в красный цвет. При эксплуатации ручных режущих устройств каждый сталкивался с тем, что при разрезании длинного листа происходит заламывание и искривление плоскости. Обычно происходит это при использовании ножниц с симметричным расположением ножей. Чтобы не образовывались заломы, при резке длинного листа стали нужно использовать инструмент с несимметричными ножами.

https://youtube.com/watch?v=ZecPUOymWqE%3F

Что можно резать ручными ножницами по металлу:

• Оцинкованную сталь
• Профнастил
• Металлочерепица
• Листовая жесть
• Стальная сетка
• Линолеум
• Резина
• Рубероид

Достоинство ручных ножниц по металлу в том, что стоят они в 10 раз дешевле, по сравнению с электроинструментом.

Разновидности

По принципу режущего механизма выделяют такие виды электроножниц:

Листовые

Рабочий узел листовых ножниц устроен по аналогии с рабочим узлом хозяйственных: два ножа, один из которых жестко закреплен на опоре, а другой – имеет свободный ход. Изделие попадает в зазор и идет на разрыв под давлением верхнего ножа. Величину зазора можно регулировать, подстраивая ножницы для работы с заготовками разной толщины. Идеально подходят для грубого раскроя габаритного изделия по месту его нахождения (например, для демонтажа металлоконструкций).

Плюсы	Минусы
Отсутствие отходов.	Заминают край листа.
Высокая скорость работы.	Выполнять рез можно только от края заготовки.
Раскрой изделий толщиной до 5 мм.
Долговечность рабочего узла (при затуплении режущей кромки верхний и нижний ножи можно поменять местами и продолжать работу).	Неудобны для криволинейных резов.
Возможность использования в качестве бокорезов для перекусывания проволоки или гвоздей.

Шлицевые

Также, как и листовые, имеют два ножа:

Верхний – статичный, П-образный с двумя фасками.

Нижний – подвижный, заходящий в паз верхнего.

В процессе движения нижнего ножа из металлической заготовки выдавливается полоса шириной 3-5 мм. При этом кромка среза получается идеально ровной, без заусенцев. Наибольшей популярностью шлицевые ножницы пользуются у вентиляционщиков, которые используют их для раскроя труб и коробов.

Плюсы	Минусы
Возможность резать лист с любого места.	Максимальная толщина раскраиваемого металла – 2 мм.
Высокое качество среза.
Отсутствие деформации листа.	Нижний нож быстро выходит из-за строя.
Удобство при работе с заготовками сложной конфигурации.	Максимальный радиус разворота.

Высечные

Высечные ножницы по принципу действия схожи с вырубным прессом, из-за чего их также часто называют вырубными.Главные элементы их режущей головки – это:

• Матрица. Статичная деталь в форме круга или квадрата (круг применяют для тонколистовых заготовок толщиной до 3 мм, квадрат – для более толстых).
• Пуансон. Подвижный пробойник, изготовленный по форме матрицы. При запуске мотора пуансон совершает обратно-поступательные движения, вырубая в заготовке непрерывную цепочку отверстий, образующих линию среза.

Высечные ножницы незаменимы в авторемонтных, кровельных и вентиляционных работах. Они прекрасно подходит для раскроя профильных заготовок и выполнения радиальных срезов.

Плюсы	Минусы
Выполняют срез любой геометрии.	Условно прямой срез (сложно выдержать ровную линию).
Минимальный радиус разворота.
Легкость и мобильность инструмента.
Пробивают заготовку максимальной толщины.
Возможность врезания в лист с любой точки (из предварительно засверленного отверстия).	Большое количество отходов в виде острой стружки.
Хорошая видимость рабочей зоны.

Что выдаёт профессиональные ножницы по металлу?

Ну и что профессионального может быть в ножницах по металлу- скажите вы. А люди знающие скажут вам что между обычными ножницами и ножницами профназначения есть различия, и последние будут правы.

• Начнём с метода производства, ножницы, находящиеся в ценовом диапазоне от 200 до 2000 рублей, изготавливаются методом литья, конечно после 1000 рублей ножницы комплектуются коваными лезвиями, но как ни крути остальные части на которые приходится нагрузка выполнены методом литья.
• Говоря о применяемой стали, профессиональные ножницы выигрывают в разы.
• Если сравнивать качество реза, то обычные ножницы режут с задирами и заусенцами, чего не скажешь о профессиональном инструменте.
• Пружины, замки и сами рукоятки, даже при очень интенсивной эксплуатации прослужат вам не один год.
• Можно без проблем резать металл до 1,2 мм.
• Ну и главный критерий-это цена. Приобрести их можно, если у вас в кошельке будет от 2 до 6 тысяч рублей.

Если вы не собираетесь резать металл каждый день и это не ваша профессиональная обязанность, то я вам советую взять ножницы в диапазоне от 500 до 1500 рублей.

Соблюдение правил безопасности при работе с инструментом

Всегда при осуществлении резки стоит одевать специальные строительные очки. Они будут защищать глаза и область вокруг них от возможного попадания мелкой стружки.

Также при проведении таких работ необходимо надевать хлопчатобумажные перчатки, чтобы исключить возможность инструменту выскользнуть из рук. При самом процессе резки настоятельно не рекомендуется располагать рядом руки или ноги, так как при неловком движении резец может нанести серьёзную травму.

Каждых из рассмотренных в статье видов режущего инструмента предназначен для определённых задач

При выборе всегда стоит обращать внимание на характеристики такого оборудования. При работе всегда соблюдайте установленные правила и технику безопасности , чтобы уберечь себя и рядом находящегося человека от получения возможных травм

Устройство и принцип работы

Инструмент состоит из основания и рычага. Детали соединены осью, вокруг которой вращается верхняя часть механизма. Простая модель ножниц имеет один режущий ролик сверху и опорную площадку для листа снизу. Простой механизм справляется с листами толщиной до 0,5 мм и режет только по прямой линии.

Основные виды роликовых ножниц оснащены двумя дисками. Нижний закреплен в корпусе на неподвижной оси. Верхний нож перемещается перпендикулярно направлению реза для регулировки зазора между режущими кромками. Ролики имеют перпендикулярные стороны относительно режущей кромки в ножницах для резки небольших партий заготовок из тонкого листа по прямой. Сточенные под углом торец и обод увеличивают производительность и технические возможности инструмента.

Лист продвигается в зону реза и постепенно, по радиусу дисков, сдавливается режущими кромками. Происходит разрушение связей на кристаллическом уровне. Торец разрезанных деталей имеет ровный край с немного загнутой верхней кромкой. На нем хорошо видно зерно металла.

Инструмент перемещается вдоль шаблона или по разметке. Форма детали повторяется многократно с одной установки инструмента и приспособлений. Тонкие единичные заготовки с большой площадью удобнее резать при фиксированном положении ножниц. Рабочий вручную перемещает лист в соответствии с разметкой.

Работа роликовыми ножницами (Фото: Instagram / sferainnova)

Роликовый нож своими руками

• Роликовые ножи для металла
• Самодельные роликовые ножи
• Из чего можно изготовить нож

Как сделать роликовый нож для листового металла своими руками. Из чего можно изготовить самодельный роликовый нож?

Резка металла в домашних условиях – процесс достаточно утомительный. Да и качество её зачастую оставляет желать лучшего, вынуждая проводить дополнительную обработку полученных граней. Исправить ситуацию во многом позволяет задействование специальных приспособлений, в том числе и изготовленных своими руками. Об одном из таких устройств, а именно о роликовом ноже, мы с вами сегодня и поговорим.

Роликовые ножи для металла

Роликовый нож обретает сегодня всё большую востребованность и популярность. Связано это не только с высокой продуктивностью подобного приспособления, но и достаточно простым его устройством. Принцип действия механизма прост – два режущих диска-ролика вращаются в разные стороны, вдавливаясь в поверхность металла и проводя, таким образом, его резку. Трение между металлом и ножами обеспечивает беспрепятственное продвижение заготовки по инструменту. В подавляющем большинстве случаев роликовые ножи для резки листового металла включают в себя два вращающихся ролика – верхний и нижний. В зависимости от используемой вариации режущего элемента, подобные инструменты могут быть классифицированы следующим образом:

• Ножи параллельного положения – используются для резки металла на полосы, обеспечивая при этом весьма приемлемое качество;
• Кромки с одной наклонной – данная группа позволяет проводить не только продольную нарезку материала, но и вырезать кольцевые и круглые заготовки;
• Ножи с несколькими наклонными – подобные устройства дают возможность проводить эффективный рез заготовок круглой, криволинейной или же кольцевой формации при небольшом радиусе.

Стоит заметить, что все вышеперечисленные вариации прекрасно справляются с резкой листовой стали, при этом обрезанные края не требуют к себе дополнительного внимания и последующей обработки.

Самодельные роликовые ножи

При всех своих несомненных преимуществах, даже наиболее простая модель роликового ножа имеет вполне приличную стоимость. Этим и обусловлена нецелесообразность его приобретения для проведения разовых работ или же периодического задействования. Впрочем, оптимальное с финансовой точки зрения решение всё же существует – роликовый нож вполне можно изготовить своими руками в домашних условиях.

Конструкция подобного приспособления может быть самой разной. Наиболее распространённые вариации представлены ниже (фото, фото 2). Но в любом случае, основная часть остаётся неизменной – режущий нож. Изготавливать его следует из максимально прочного и надёжного стального сплава, прочностные показатели которого в обязательном порядке должны превосходить аналогичные параметры у разрезаемого материала. При несоблюдении этого условия качество реза будет невысоким, что потребует дополнительной обработки обрезанных кромок.

Практика показывает, что рабочий ресурс ножей фабричного производства составляет порядка 25 км листовой стали, при условии, что толщина её составляет 0,5 мм. При большей толщине ресурс соответственно будет ниже. Впрочем, инструмент можно без проблем заточить и продолжить его эффективное функционирование.

Если же говорить о ресурсе самодельных ножей, то он находится в прямой зависимости от того материала, из которого выполнены режущие части агрегата.

Разновидности

Инструмент для резки бывает ручным, с электроприводом. Первыми инструментами для резки пользуются в домашних мастерских, бригадами кровельщиков, автослесарями. Электрические модели устанавливают на производстве.

По расположению режущих роликов и их подвижности, различают ножницы:

• с неподвижными роликами;
• с одним подвижным роликом;
• с двумя вращающимися ножами.

Модели с неподвижными роликами используются для резки полос по ровной линии. Устройство движется вдоль линейки, или закрепляется неподвижно и через него протягивается лист. Раскрой ограничен толщиной листа до 0,7 мм.

Пользуясь инструментами для резки листа с верхним вращающимся роликом, рабочий затрачивает сил на 20–30% меньше. Металл скользит по нижней опоре под вращающийся круглый нож. Кроме ровных полос, ножницы могут резать лист по дуге радиусом более 1 м.

Два вращающихся ножа со скосами по плоскостям, образующим режущую кромку, способны вырезать сложные фигурные детали, резать профилированный лист. Минимальный радиус поворота моделей от 50 мм. Ножницы с подвижными роликами легко скользят по металлу, разрезая его. Проводя роликами по разметке, получают сложные по форме заготовки. Для изготовления больших партий используют шаблон.

Ножницы с одним подвижным роликом (Фото: Instagram / sferainnova)

Дисковые ножи по металлу

Довольно часто можно услышать — Куплю дисковые ножи по металлу. Действительно одна из конструкций промышленных ножей имеет круглую форму. Как правило, такие ножи мы изготавливаем из следующих отечественных сталей ШХ15, 6ХС, 9ХФ, 9ХС, ХВГ и пр. Дисковый нож по форме напоминает большую шайбу, по внешнему контуру режущую кромку. Резка дисковыми ножами намного облегчает работу от классических ножей таких материалов как листовой металл или пластик.

Цена дискового ножа может значительно колебаться от следующих факторов: материала, заточки (прямая, двухсторонняя, односторонняя, фигурная), крепления ножа.

Вы можете прислать нам по электронной почте чертеж или эскиз, и мы сможем в кратчайшие сроки рассчитать Вам не только изготовление дискового ножа, но и сориентировать по стоимости заточки (перешлифовки) уже существующих у вас ножей. С нашими готовыми изделиями можете познакомиться в фотогалереи.

Дисковый нож или иначе называемый верхний либо орбитальный нож – один из самых популярных видов инструмента, используемый в промышленности. Сегодня его используют для различных стадий производственного процесса, самые востребованные сферы:

· Разрезание бумажных либо картонных гильз;

· В швейной промышленности;

· Разрезание твердых или многослойных материалов;

· При работе с металлом и деревом;

· При изготовлении туалетной бумаги;

· В пищевой промышленности.

Дисковый нож купить можно с односторонней либо двухсторонней заточкой, часто используется прямая или фигурная заточка.

Дисковый нож: что нужно учесть при покупке

Особенно обратите внимание на качество выполнения дискового ножа. Если необходим нож дисковый раскройный, то особенно важна точность исполнения изделия, также нужно тщательно подобрать размер, исходя из особенностей оборудования

Если выбрать размер ножа неправильно, то это может привести к продольному или поперечному биению. Ошибка даже в 0,002 мм при работе с высокоточным оборудованием приводит к расшатыванию дискового ножа на валу, из-за чего целый узел может выйти из строя.

Особенно важно использовать при производстве таких изделий качественное сырьё, очное оборудования и осуществлять тщательный контроль за процессом. Большинство разработчиков таких изделий добросовестны и используют очень прочную сталь, а вот точность исполнения того или ножа может отличаться

Стоит ориентироваться на репутацию того или иного производителя на рынке и отзывы потребителей.

Дисковый нож: строение и особенности функционирования

В центре любого изделия расположено специальное отверстие, которое нужно для посадки на ось. Существуют отверстия с пазами или выступами, ширина кромки может зависеть от того, какой именно нож используется, например, нож для ткани дисковый существенно отличается от детали для резки по металлу.

Некоторые изделия состоят из нескольких секторов, у некоторых присутствуют вспомогательные отверстия для крепежа на конкретном приборе: чаще всего такие изделия изготовляются на заказ.

Орбитальные ножи очень сложны в изготовлении, они должны быть очень точными, параметры должны идеально совпадать как в продольной, так и в поперечной плоскости. Также при производстве учитывается и то, насколько быстро будет вращаться нож, некоторые модели вращаются со скоростью движения материала, некоторые имеют большую скорость.

Эти параметры существенно влияют на стойкость лезвий, например, дисковый нож для раскроя имеет совершенно другие параметры, чем изделия для работы с металлом. Если Вы правильно выберете угол заточки и вид режущей кромки (ориентируясь на параметры работы), то со временем сможете и работать даже с более плотными материалами.

Дисковый нож купить: как выбрать тип режущей кромки

При выборе промышленного орбитального ножа стоит учесть особенности каждого типа заточки.

· Двусторонняя заточка – в этом случае нож затачивается с обеих сторон. Заточить углы можно как к одной, так и другой плоскости, что существенно влияет на сферу применения такого изделия.

Принцип выбора

Ножницы выбираются в соответствии с работой, которую они должны выполнять. Для быстрого раскроя листа до 1 мм толщиной по ровной линии достаточно инструмента с одним подвижным роликом.

Чтобы вырезать плавные линии, работать с прокатом до 1,6 мм, производить раскрой без специальной плиты со струбцинами, подойдут модели с 2 вращающимися дисками.

Ролик со скошенными поверхностями и режущей кромкой с углом 82–75⁰ подойдет для обрезки краев штампованных листовых деталей, прямой и фигурной резки листов до 2 мм. Заточенные под углом на обеих поверхностях ножи снижают усилие, прикладываемое к устройству для работы. Они позволяют обрезать излишки металла на деталях, расположенных в разных плоскостях.

При покупке инструмента нужно обратить внимание на следующие факторы:

• материал основания и корпуса;
• наличие ручки и ее удобства;
• способа регулировки зазора между дисками;
• возможностью демонтажа роликов для переточки и замены.

Прочный металлический каркас конструкции гарантирует ее долговечность. С удобной ручкой можно работать долго, с большими нагрузками. В процессе работы диски можно несколько раз перетачивать.

Преимущества и недостатки

Преимущества:

• безопасная работа;
• малый размер, вес;
• высокая производительность;
• простое устройство;
• ровная обрезанная кромка;
• простота настройки;
• возможность разрезать листы из цветного, черного металла.

При резке металла ножницы перемещаются с помощью ручки или электродвигателя вдоль линии шаблона или разметки. Непрерывность реза увеличивает производительность работы, уменьшает нагрузку на руки. Компактное устройство режет рельефные листы в любом направлении.

По своей конструкции устройство простое. Его легко можно сделать самостоятельно. Настройки изменяются поворотом всего одного винта. В результате режутся все материалы, включая вязкую медь и хрупкий алюминий.

Недостатки:

• толщина разрезаемого листа ограничена;
• с неподвижным роликом режут только по прямой линии;
• модели с 2 вращающимися ножами не могут резать по малым радиусам;
• при вырезании отверстий им требуется точка вреза — малое отверстие, с которого можно начинать работать.

Инструмент используют на крупном производстве. Их устанавливают на автоматы и станки с ЧПУ.

Дисковые ножницы (Фото: Instagram / sferainnova)

Производители и стоимость

Самым известным изготовителем роликовых ножниц является компания Makita. Она предоставляет большой выбор моделей от облегченных с одним нерегулируемым роликом для листов менее 0,5 мм, до сложных многофункциональных механизмов, способных обрезать кромки и делать раскрой заготовок толщиной до 4 мм.

Изделия с маркировкой SMR выпускает российская компания СтанкоПоставка. Она производит промышленные и ручные модели ножниц для фигурной резки.

Фирма Van Mark (США) выпускает прочные, удобные дисковые ножи. Они имеют металлическое основание, пластиковый кронштейн для крепления и управления.
