Какое оборудование применяется для штамповки металлических листов

Вырубка листов статора и ротора на автоматической линии.

При штамповке листов сердечников на пресс-автоматах применяется однорядный способ вырубки, при котором значительное количество металла идет в отход. G целью экономии электротехнической стали некоторые зарубежные и др.) применили многорядный метод вырубки заготовок. Указанный метод штамповки положила в основу создания автоматической линии штамповки листов статора и ротора. На рис. б показаны схема автоматической линии и расположение наклоняемых прессов в ней (рис. в). Автоматическая линия состоит из семи прессов: одного головного специального пресса с усилием 1962 кн (200 Т) и шести универсальных наклоняемых прессов усилием по 981 кн (100 Т), установленных в два ряда. На головном прессе производится многорядно-шахматная вырубка заготовок — кружков диаметром 160 мм. Лента или лист подается в штамп валковой подачей. Отходы на выходе из пресса разрезаются ножом и сбрасываются в бункер. Вырубленные головным прессом заголовки попадают на лотки В, которыми выносятся из зоны штампа на транспортер подачи к накопителям, установленным перед первыми прессами обоих рядов линии. Производительность пресса 200 заготовок в минуту. Такая производительность головного пресса позволяет обеспечить загрузку шести прессов линии, работающих с высокой скоростью — 120 ходов в минуту. Заготовки в штамп на прессах линии подаются с помощью шиберного устройства. На первой паре прессов пробиваются пазы ротора, отверстие под вал и отверстия для шпилек в листах статора; на паре средних прессов вырубаются пазы статора, центрируется заготовка по отверстию под вал. На третьей паре прессов производится разделение листов статора и ротора. Транспортировка заготовок с позиции на позицию и стапелирование готовых листов статора и ротора производятся с помощью выводящих лотков и магнитной ленты транспортера в следующем порядке: с пуансона штампа заготовка съемником сбрасывается на выводящий лоток, который передает ее на магнитную ленту для транспортирования в стапелирующее устройство следующего пресса. Аналогично производится передача готовых листов статора и ротора на стапелирующие оправки. Кроме повышения производительности труда и экономии металла, при штамповке на автоматических линиях значительно сокращаются расходы на изготовление и эксплуатацию оснастки из-за простоты ее конструкции.

Особенности технологии штампования

Штамповкой называют сложный технологический процесс, во время которого металлическая заготовка подвергается механическому давлению, что приводит к ее пластической деформации. Для выполнения подобной обработки используется специальное оборудование. В результате его воздействия на материал получают заготовки требуемой формы и размеров. Основным сырьем, применяемым для штампования, является листовой металл разной толщины.

Данный метод обработки разделяют на два вида:

Детали, изготовленные холодной штамповкой

• горячий. Подразумевает предварительное нагревание заготовок;
• холодный. Перед штамповкой заготовки не нагреваются.

Горячее штампование применяется для материалов, не обладающих высокой пластичностью. Данный метод обработки чаще всего используется при производстве заготовок небольшими партиями из металлического листа, имеющего толщину 5 мм. При изготовлении деталей возникает необходимость применения больших допусков. При их остывании происходит коробление и другие негативные процессы, влияющие на размеры будущей заготовки.

Проведение работ

В процессе функционирования оборудования подвижной остается верхняя поверхность штампа — пуансон, которая прикреплена на ползунке. Матрица располагается в нижней части и остается неподвижной. Деформация осуществляется путем прижима заготовкой пуансона и матрицей.

Работы проводятся в несколько этапов:

1. Создается эскиз.
2. Посредством компьютерной схемы осуществляется проверка раскроя листа.
3. Эскиз поддается корректировке и уточняются необходимые размеры.
4. Отражаются области нахождения отверстий, которые далее наносятся на поверхность штампа.
5. На заключительном периоде согласуются чертежи и изготавливается приспособление.

На современное оборудование для обрабатывания металла устанавливаются вырубные штампы, которые наделены усовершенствованной точностью посредством компьютерных технологических программ.

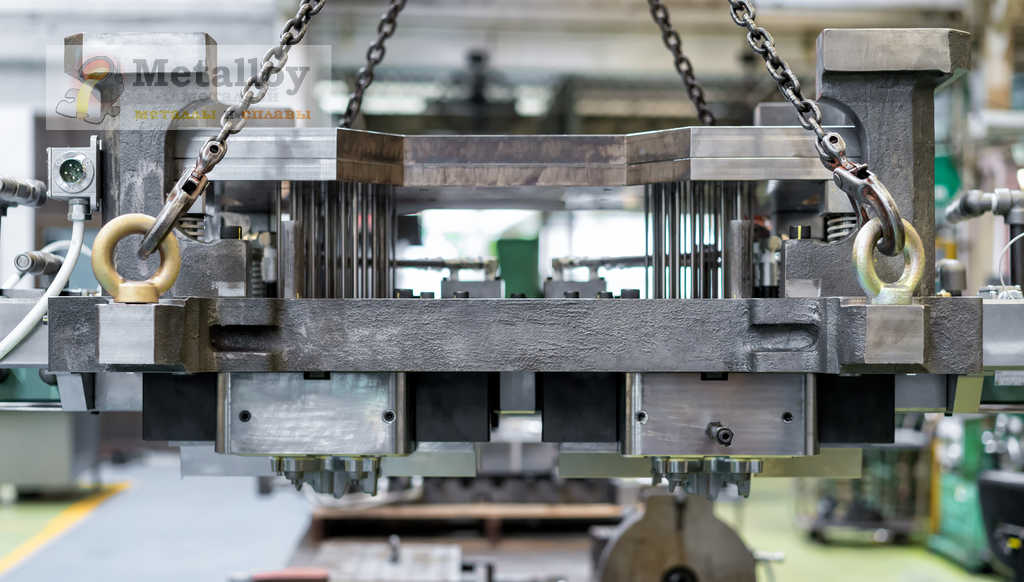

Матрица штамповки на производстве

Листовая штамповка

Тех. науки

24.10 1:11 33 VN:F

подождите…

Rating: 5.0/5 (1 vote cast)

303 Сергей Викторович

Листовой штамповкой называют метод изготовления плоских и объемных тонкостенных изделий из листового материала, ленты или полосы с помощью штампов на прессах или без применения прессов (беспрессовая штамповка). Листовая штамповка делится на горячую и холодную. Наибольшее распространение имеет холодная листовая штамповка. Операции листовой штамповки делятся на два основных класса: разделительные, в которых одна часть заготовки отделяется от другой, и формоизменяющие, при которых получают изделия сложной формы за счет деформации металла заготовки без его разрушения. К основным разделительным операциям относятся отрезка, вырубка и пробивка.

К основным формоизменяющим операциям относятся гибка, вытяжка, обжим, отбортовка, формовка (рис. 3.32).

Рис. 3.32 Схема фасонных операций листовой штамповки; а) вырубка; б) гибка; в) вытяжка; г) формовка. 1 – пуансон; 2 – заготовка (изделие); 3 – штамп (матрица).

Резка – последовательное отделение части заготовки от прямой или кривой линии, это заготовительная операция. Выполняется обычно на гильотинных ножницах.

Вырубка – операция единовременного отделения материала от заготовки по замкнутому контуру, причем отделяемая часть является изделием.

Пробивка – получение отверстий путем отделения материала по замкнутому контуру внутри детали. При пробивке отделяемая часть металла является отходом.

Гибка – формоизменяющая операция для получения изогнутой детали из плоской заготовки. Вытяжка – операция, превращающая плоскую заготовку в полую деталь или полуфабрикат.

Вытяжкой можно изготавливать не только цилиндрические детали, но и более сложные по форме: коробчатые, конические, полусферические. Вытяжка за один проход регламентируется прочностью вытягиваемого стаканчика. Попытка втянуть в матрицу слишком большую заготовку приводит к отрыву дна. Возможность вытяжки определяется коэффициентом, представляющим собой отношение диаметра вытягиваемого колпачка к диаметру заготовки и должен быть не менее 0,5–0,6: d/D=0,5–0,6. Если коэффициент меньше, то деталь вытягивают за два и более перехода.

Обжим – операция сужения концевой части полых или объемных деталей путем обжатия материала штампом снаружи в конической матрице.

Отбортовка и разбортовка – образование бортов по наружному краю заготовки или вокруг пробитых отверстий за счет растяжения материала.

Формовка – операция изменяющая форму заготовки посредством деформации материала. Основным оборудованием для листовой штамповки являются ножницы, кривошипные и гидравлические прессы. Передовым методом штамповки являются беспрессовые метода листовой штамповки резиной, гидравлической вытяжкой, взрывом, магнито-импульсным и другими методами, которые резко увеличивают производительность труда, а следовательно и снижают себестоимость штамповки.

Холодная объемная штамповка

Штамповка на горизонтально-ковочных машинах

Основные операции ковки

Штамповка

Предыдущая запись Следующая запись

Краткая характеристика

Изготовление различных деталей путем холодной штамповки — это процесс, что позволяет увеличить прочность изделия, уменьшая его пластичность, тем самым не давая ему возможность в последующем деформироваться под воздействием внешних факторов. В результате заготовки приобретают высокую прочность. Кроме этого, применяемая технология позволяет делать детали высокого качества и точности, при этом существенно экономя затраты на производство.

Холодная штамповка металла (ХШ) представляет собой соответствующие действия, в ходе которых из предоставленного материала изготавливаются изделия нужной формы путем высокого давления, что в результате дает возможность сделать необходимую конфигурацию.

Суть такого процесса заключается в том, что листовые заготовки помещаются на специальное оборудование, которое состоит из неподвижной и подвижной части, что в результате сближения производят деформацию.

Что касается листового металла, из которого делаются заготовки, то в промышленности применяются различные сплавы и виды стали, что без затруднений поддаются деформированию, это, к примеру, такие, как:

1. Углеродистая сталь.
2. Легированная сталь.
3. Медь.
4. Латунь (с содержанием более 60% меди).
5. Титан.
6. Алюминий.

В качестве заготовки используется прокатный лист, полосы и ленты, что имеют толщину металла от 0,2 до 4 мм и хорошо поддаются деформированию.

2 Технология и особенности листовой штамповки металла

Исходным сырьем для технологической операции выступают стальные полосы, тонкие ленты или листовой металл. По виду их обработки штамповка бывает двух видов: холодной; горячей. В большинстве случаев используется холодная штамповка. В тех случаях, когда мощность и производительность штамповочного оборудования является низкой, а также при небольшой пластичности заготовки рекомендована горячая штамповка. Обычно в горячем виде обрабатывают материал толщиной не более пяти миллиметров.

Технологический процесс штампования принято делить на такие операции: разделительные; формоизменяющие. Разделительные необходимы для разделения деформируемого участка изделия из металла по определенному контуру в процессе сдвига материала. К данным операциям относят:

• Резку: отделение по прямой либо кривой линии части заготовки (процесс выполняется последовательно). Резка производится гильотинными, дисковыми, вибрационными и другими видами ножниц при необходимости раскроя на полосы требуемых размеров металлических листов, а также при изготовлении готовых к эксплуатации изделий.
• Пробивку. Она используется тогда, когда в заготовке нужно получить разные по форме отверстия.
• Вырубку. Эта операция позволяет создать деталь, имеющую контур замкнутого вида.

А вот формоизменяющие операции осуществляются для модификации (без явления разрушения) геометрических размеров и конфигурации обрабатываемой детали. К ним причисляют:

• Отбортовку: создание вокруг отверстий и по контуру (наружному) изделия бортиков заданных размеров. Отбортовка, как правило, производится на концах трубных конструкций, к которым впоследствии планируется прикреплять фланцы.
• Вытяжку: получение пространственных полых изделий (полусферических, конических, цилиндрических, коробчатых и так далее) из исходных заготовок плоского вида.
• Обжим: сужение при помощи конической матрицы торцов полых и объемных деталей из металла.
• Гибку: придание изогнутой конфигурации плоским деталям.
• Формовку: наружный контур заготовки остается неизменным, а вот локальная ее форма изменяется по заданным параметрам.

Холодная штамповка подразумевает применение медных и алюминиевых сплавов (а также чисто медных и алюминиевых листов), легированной и углеродистой стали. Нередко используются и материалы из группы неметаллов – пластмасса, кожа, плотный картон и другие.

Важным представляется то, что холодная обработка металла обеспечивает достаточно высокое качество поверхности полученных полуфабрикатов либо готовых деталей. Их чистота может в отдельных случаях достигать 8 класса. Хотя обычно таких требований к штампованному прокату потребители не предъявляют, их вполне устраивает чистота поверхностей на уровне 2–6 классов.

Заметим, что холодная штамповка листовых материалов увеличивает показатель удельной прочности готовых деталей, что отличает ее в лучшую сторону от стандартного металлического проката

Но при штамповании очень важно изучить и учесть все особенности материала, который используется для получения того или иного изделия

Для того чтобы холодная штамповка прошла качественно, необходимо принять во внимание следующие характеристики исходного сырья:

• магнитную и электрическую проводимость;
• твердость, механическую прочность;
• массу;
• ударную вязкость;
• теплостойкость и теплопроводность;
• долговечность, возможность противостоять коррозии и эксплуатационному износу.

Технология штамповки деталей из металлических листов и ее виды

Штамповкой называют процесс придания деталям нужной формы и получение определенного документами размера путем механического воздействия на них с помощью давления. Основное направление штамповки – это производство деталей из заготовок, в качестве которых используется листовой прокат. Под действием сдавливающего усилия заготовка подвергается деформации и приобретает нужную конфигурацию.

Различают штамповку, выполненную горячим способом с нагревом заготовки и холодным способом без ее предварительного нагрева. Штамповка деталей из листового металла осуществляется без их предварительного нагрева.

Деформацию давлением с нагревом заготовки используют при изготовлении деталей из металла, не обладающего достаточной пластичностью, и в основном применяют при производстве небольших партий объемных изделий из металлического листа, имеющего толщину в пределах 5 миллиметров.

Технологический процесс горячей штамповки металла во многом совпадает с последовательностью операций холодной обработки заготовок. Отличие состоит в предварительном нагреве исходных заготовок в печах до температуры, обеспечивающей пластичность металла. При этом учитывается степень коробления детали при остывании, а также ее утяжка при деформационной обработке, влияющая на ее размер. Чтобы исключить отклонения от требуемых размеров для деталей, полученных горячей штамповкой, делают большие допуски.

При производстве штампованных деталей из листового металла в основном используют метод холодной штамповки.

Холодная штамповка листового металла

Технология холодной деформации листового проката с помощью штампов подразумевает изменение формы и размеров изделия с сохранением их первоначальной толщины.

В качестве материала для получения штампованных изделий холодным способом используют полосы, листы или тонкую ленту в основном из низкоуглеродистых и легированных пластичных сталей, а также медных, латунных (содержащих свыше 60% меди), алюминиевых, магниевых, титановых и других пластичных сплавов. Применение для штамповки сплавов, обладающих хорошей пластичностью, связано с тем, что они легко поддаются деформационному изменению.

Технология процесса

Процесс холодной листовой штамповки начинается с совместной работы технолога и конструктора оснастки. Они рассматривают все изменения, которые должны произойти с плоской заготовкой на ее пути к готовому изделию, планируют и группируют разделительные и формообразующие операции. После такой группировки определяются операции, выполняемые при каждом проходе пресса (если деталь не удается отштамповать за один проход). Под этот конкретный перечень операций проектируется пара матрица — пуансон.

Матрицы и пуансоны, как правило, изготовляют методом фрезерования на многокоординатных обрабатывающих центрах. От точности изготовления напрямую зависит точность соблюдения размеров штамповки и конечное качество изделия. В качестве материалов используют высоколегированную сталь — пресс- форма должна выдержать сотни, а то и миллионы циклов штамповки и при этом не измениться в размерах. Часто пресс-формы делают состоящими из нескольких частей, которые потом надежно соединяют.

Иногда в пресс-форму устанавливают вставку из более прочного материала, например, в той части, где будет осуществляться вырубка или вытяжка и которая будет подвержена существенно большим напряжениям, чем остальная часть пресс-формы.

Исключительно важный этап технологии — это наладка прессов для листовой штамповки. Каждый рабочий проход пресса нуждается в строгом соблюдении предписанного технологией усилия, чтобы, с одной стороны, точно отформовать заготовку, а , с другой стороны ,не повредить ее.

Особенности ГКМ

Горизонтально-ковочная машина (ГКМ) имеет штампы, состоящие из разъемной гравюры. Гравюра имеет три части: неподвижную, подвижную (зажимную) и пуансон с разъемом в перпендикулярных относительно друг друга плоскостях.

Металлическую арматуру круглого или квадратного сечения вставляют в неподвижную матрицу, подвижная матрица прижимает ее, после чего пуансон деформирует заготовку, вдавливая в формообразующую полость.

После процедуры деформирования матрицы разжимаются, заготовку нужной формы вытаскивают либо она выпадает самостоятельно. Конечный результат достигается за несколько переходов в разных ручьях. В связи с тем, что штамп имеет три рабочие части, уклоны и напуски на поковки минимальны или отсутствуют вовсе. ГКМ отличаются малой универсальностью и дороговизной.

Горячая объемная штамповка нашла свое применение в таких отраслях промышленности, как машиностроение, а также в иных производствах, где требуется создание сложных по конфигурации деталей из стали, цветных металлов и их сплавов.

История возникновения процесса

Механизация процесса началась в 1850-е гг. Тогда к процессу штамповки металла начали подключать станки, что значительно ускорило процесс производства и повысило качество изделий.

А в ΧΧ веке произошёл новый подъём в области изготовления металлических деталей методом штамповки, что дало начало эре автомобилестроения. С помощью этого метода стали создаваться кузова машин и некоторые детали механизмов.

Детали для автомобиля

С 1930-х гг. штамповка деталей из листового металла стала применяться на заводах по производству летательных аппаратов и плавательных судов. А уже через 20 лет её внедрили в отрасль ракетостроения.

Метод штамповки металла стал популярен из-за ряда причин:

• процесс производства механизирован и автоматизирован при помощи роторно-конвейерных линий, что позволяет максимально ускорить производство;
• возможно изготовления деталей любой формы и параметров, которые могут быть как заготовкой, так и готовым изделием;
• существует высокая точность изготавливаемых деталей, позволяющая заменять их друг на друга без доработки инструментом или на оборудовании;
• возможно изготовление лёгких изделий высокой прочности.

Штамповка металлических деталей применяется и для массивных изделий, которые используются в качестве заготовок при строительстве автомобилей, судов, летательных аппаратов, и для маленьких лёгких деталей вроде часовых стрелок

Своей популярности штамповка обязана высокой скорости производства таких изделий и почти безграничным возможностям производства неразборных деталей любых размеров, что так важно при строительстве судов и поездов

Холодная листовая штамповка — гарантия получения высокоточных деталей

Листовая штамповка из листа при комнатной температуре называется холодной штамповкой. Ее применяют при малых толщинах листа и в случае пластичных сплавов. Если же штампуют из толстого листа (от 5 мм) или из сплавов с малой текучестью, то для повышения пластичности лист заготовки нагревают.

Листовая штамповка гарантирует получение большого количества абсолютно идентичных по форме и размерам деталей с высокой точностью.

Холодная объемная штамповка позволяет получать высокоточные тонкостенные детали практически любой формы при себестоимости существенно ниже, чем в случае использования литья или механической обработке. Намного выше получается и коэффициент использования металла

Кроме того, холодная объемная штамповка гарантирует не только прочность, но и однородность свойств материала детали, что особенно важно в ответственных конструкциях

Как объемная, так и листовая штамповка экономически эффективна в рамках больших серий. Это объясняется большими затратами на подготовку производства.

Горячая объёмная штамповка

Горячая объёмная штамповка (ГОШ) — это вид обработки металлов давлением, при которой формообразование поковки из нагретой до ковочной температуры заготовки осуществляют с помощью специального инструмента — штампа. Течение металла ограничивается поверхностями полостей (а также выступов), изготовленных в отдельных частях штампа, так что в конечный момент штамповки они образуют единую замкнутую полость (ручей) по конфигурации поковки. В качестве заготовок для горячей штамповки применяют прокат круглого, квадратного, прямоугольного профилей, а также периодический. При этом прутки разрезают на отдельные (мерные) заготовки, хотя иногда штампуют из прутка с последующим отделением поковки непосредственно на штамповочной машине.

Применение объёмной штамповки оправдано при серийном и массовом производстве. При использовании этого способа значительно повышается производительность труда, снижаются отходы металла, обеспечиваются высокие точность формы изделия и качество поверхности. Штамповкой можно получать очень сложные по форме изделия, которые невозможно получить приёмами свободной ковки.

Штамповка в открытых штампах характеризуется переменным зазором между подвижной и неподвижной частями штампа. В этот зазор вытекает часть металла – облой, который закрывает выход из полости штампа и заставляет остальной металл заполнить всю полость. В конечный момент деформирования в облой выжимаются излишки металла, находящиеся в полости, что позволяет не предъявлять высокие требования к точности заготовок по массе. Недостаток такого способа штамповки — необходимость удаления облоя при последующей механической обработке. Штамповкой в открытых штампах можно получить поковки всех типов.

Штамповка в закрытых штампах характеризуется тем, что полость штампа в процессе деформирования остаётся закрытой. Зазор между подвижной и неподвижной частями штампа постоянный и небольшой, образование в нём облоя не предусмотрено. Устройство таких штампов зависит от типа машины, на которой штампуют. Например, нижняя половина штампа может иметь полость, а верхняя – выступ (на прессах), или верхняя – полость, а нижняя – выступ (на молотах). Закрытый штамп может иметь две взаимно перпендикулярные плоскости разъема. При штамповке в закрытых штампах необходимо строго соблюдать равенство объёмов заготовки и поковки, иначе при недостатке металла не заполняются углы полости штампа, а при избытке размер поковки по высоте будет больше требуемого. Отрезка заготовок должна обеспечивать высокую точность.

Это интересно: Оборудование для производства пеноблоков в домашних условиях

Принцип работы

Физический принцип работы штамповочного оборудования — это пластическая деформация листовой заготовки под давлением. Форма будущей детали задается двумя деталями — матрицей и пуансоном, которые прижимают к листовой заготовке с двух сторон под большим давлением. Там где у матрицы находится выпуклость — у пуансона расположена соответствующая ей по форме и размерам впадина. Деформируясь, листовая заготовка повторяет форму матрицы и пуансона.

Вместе с этим может происходить просечка отверстий, вырубка отдельных деталей из материала листа. При проектировании технологического процесса холодной штамповки деталей из листового металла конструктор оснастки и технолог комбинируют и по возможности совмещает формоизменяющие разделительные операции, чтобы обойтись минимальным числом рабочих проходив штампа и снизить, таким образом, себестоимость изготовления изделия.

В случае тонких листов осуществляется холодная листовая штамповка. При работе с толстыми листами или с мало пластичными сплавами заготовку предварительно нагревают, чтобы повысить ее пластичность.

Изготовление штампов по металлу

Завод металлоконструкций ЧЗМК выполняет штамповку металла согласно образцам, эскизам или чертежам. Также наша компания выпускает штампы. Специальная оснастка необходима предприятиям, организациям, частным предпринимателям, чтобы запустить собственную штамповку.

Штампы делятся на несколько видов:

• для вырубки изделий;
• для гибки заготовок из металла;
• для проколки отверстий (прошивной);
• для одновременной вырубки и формовки либо вырубки и проколки (компаундный либо комбинированный).

В зависимости от объемов и метода производства, штампы бывают промышленными и ручными. Первые устанавливают в мощные прессы. Далее с ними работают, обрабатывая разнообразные материалы, включая металлические сплавы, сургуч, воск, кожу, бумагу. Ручные применяют для выполнения оттиска на различных поверхностях.

Особенности холодной штамповки

Холодная листовая штамповка подойдёт не только для изделий из легированных и углеродистых сталей, но и для алюминия, меди и сплавов этих металлов. При этом методе выбор штампуемых материалов может выходить за рамки металлов. Штампы для этого вида можно применять для изготовления деталей из картона, кожи, полимерных сплавов и резины.

Изделия, для изготовления которых применялась холодная штамповка металла, отличаются высокой прочностью, точностью параметров и форм, а также качеством поверхности.

В некоторых случая чистота поверхности соответствует 8 классу. Обычно чистота поверхности детали имеет от 2 до 6 класса, что является средним показателем. Но здесь нужно учитывать скорость производства, которая находится на самом высоком уровне.

Но одновременно с этим, при обработке металла методом холодной штамповки снижается пластичность материала. Из-за увеличения прочности металл становится хрупким, что относится к неоспоримым минусам этого вида обработки металла.

Для предотвращения этих негативных моментов между операциями, которые выполняются в ходе холодной штамповки, заготовка подвергается термической обработке. Это называется рекристаллизационный отжиг.

Для выбора используемого пресса и проектирования штампов, нужно знать и учесть большое количество свойств сырья, из которого будет изготавливаться продукция. Иначе может пострадать качество изделий или само оборудование.

Для выполнения операций штамповки для каждого вида изделия изготавливается индивидуальный штамп по нужным параметрам. Это делается в несколько шагов:

• Составляется эскиз штампа нужной конфигурации.
• Изучается схема раскроя материала и проверяется в специализированной программе на компьютере.
• Если программа или человек выявили несоответствие эскиза с реальными требованиями, эскиз редактируется.
• Разработка проверяется на соответствие размеров.
• На эскизе обозначаются точные размеры и расположение отверстий на рабочей стороне штампа.

На подготовительном этапе штамповки учитывается:

• Электропроводность и магнитная проводимость используемого материала.
• Прочность к механическим воздействиям и твёрдость металла.
• Ударная вязкость используемого металла.
• Вес заготовки.
• Износостойкость металла и его устойчивость к коррозии, что влияет на срок службы штампованного изделия.
• Теплостойкость и теплопроводность обрабатываемого металла.
