Стекло для сварочной маски - что нужно знать, как выбрать?

Оптические очки

Для выполнения особо тонких операций либо для обычной работы, выполняемой сварщиком с проблемным зрением, применяются оптические очки. Они увеличивают изображение.

Проблема актуальна не потому, что в профессию приходят люди с плохим зрением, а потому, что оно портится со временем. В результате опытный сварщик-виртуоз, который может сделать филигранную работу, имеет пониженную остроту зрения. На выручку приходит встроенная в маску оптика.

Максимум возможностей у оптических стекол для сварки – 3 диоптрии. Сварочные стекла имеют стандартную форму, размеры. Они хорошо подходят для всех масок.

Рынок защитных стекол для сварщиков постоянно развивается. При выборе следует учитывать специфику предстоящего процесса, уровень зрения сотрудника.

Важная информация заложена в маркировке сварочного изделия. Вникнув в суть обозначений можно подобрать оптимальную модель, позволяющую качественно выполнять работу и защитить глаза.

Выбор светофильтра

Современный рынок предлагает большое разнообразие светофильтров с различными параметрами. Помощь в определении нужного фильтра может оказать наша инструкция по выбору маски:

Первым делом нужно определиться с видом фильтра

Если сварка производится регулярно, то выбор однозначно должен быть сделан в пользу Хамелеона;
Важно помнить о размере фильтра. Чем он больше, тем лучше обзор и комфортнее сварочная работа;
Светофильтр хамелеон для сварочной маски имеет такую важную характеристику, как время срабатывания

Оно может колебаться от 0,03 до 0,0001 сек. Стоит помнить, что при пониженных температурах это значение будет повышаться;
Лучше сделать выбор в пользу универсального фильтра с затемнением 9-13DIN
Обратите внимание, что многие модели представляют максимальное значение затемнения на уровне 11;
Плавная регулировка более комфортна в работе, чем ступенчатая;
Важная характеристика фильтра – это его оптический класс, то есть четкость и чистота стекла.

Рассмотрим подробнее, что такое оптический класс фильтра и как он маркируется. Маркировка данного показателя осуществляется четырьмя цифрами, идущими через наклонную черту. Каждая из позиций может содержать число от 1 до 3, где 1 – наилучший вариант, а 3 – худший.

Рассмотрим все позиции по порядку;

Оптический класс фильтра является показателем того, насколько четкой будет видимость через стекло. Данный показатель зависит от качества используемых материалов и сборки;
Рассеивание зависит от жидкокристаллических элементов. От этого показателя зависит возможная мутность изображения;
Гомогенность свидетельствует о равномерности затемненности фильтра. Наиболее комфортно равномерное затемнение;
Угловая зависимость свидетельствует от угла зрения.

Таким образом, наиболее качественным и комфортным в работе фильтром будет фильтр с маркировками 1/1/1/1 или 1/1/1/2, который также допускается для использования профессиональными сварщиками. Любителям рекомендуется приобретать фильтры с оптическими характеристиками не менее 2 единиц по каждому из параметров.

Класс самозатемняющегося светофильтра

Оптический класс самозатемняющегося светофильтра показывает насколько качественный картридж стоит у Вашей сварочной маски. Картридж имеет многослойную структуру не менее 12 слоев, поэтому — это можно назвать оптической системой. Если на сварочной маске не указан класс, значит ее характеристики низкие и производитель не желает показывать минусы своей маски. С плохой оптикой, конечно нельзя ослепнуть, как например, при отсутствии защиты от ультрафиолета, но можно значительно испортить зрение. Кроме того наблюдение за сварочной ванной сквозь некачественный картридж утомляет сварщика, что приводит к снижению качества выполняемых работ. Оптический класс самозатемняющегося светофильтра представлен 4 цифрами. Эта маркировка должна быть нанесена на самозатемняющийся картридж. Например : 1/1/1/2 EN 379. Что эти таинственные цифры обозначают? Если открыть EN 379, можно понять следующее:

Оптический класс

Какой оптический уровень требуется для того или иного способа сварки?

Светофильтр для сварочной маски защищает глаза человека от теплового, инфракрасного, ультрафиолетового излучений и брызг расплавленного металла.

При сварке применяются дешевые с фиксированной степенью затемненности светофильтры (цветные стекла), дорогие автоматические для сварочной маски (в народе хамелеон) и полимерные материалы.

Затемненное стекло . Для снижения светопропускаемости в материал добавляют примеси цветных металлов (медь и никель). От содержания примесей в стекле зависит его светопропускаемость.

Виды светофильтров для электросварки

Сегодня используют два основных вида фильтров для работы с электросварочным оборудованием и один специальный.

Светофильтры с постоянным затемнением.
Фильтры со сменным затемнением (хамелеон).
Диоптрическая линза для сварочных масок.

С постоянным затемнением

Еще 10 лет назад такая защита была единственной в арсенале сварщиков. Светофильтры с постоянным затемнением изготавливаются из стекол с добавлением в них меди или никеля. Это делается для снижения пропускной способности света. Также внешняя поверхность может быть зеркальная, для отражения лучей.

Степень затемнения — главный показатель светофильтра. Существует две их классификации: западная (DIN) и отечественная (С). Степени определяют по маркировкам, указанным непосредственно на светофильтре.

Фильтры подбирают в зависимости от силы тока, с которым придется работать. Чем больше ампер, тем более затемненным должен быть светофильтр на маске.

Положительными качествами светофильтров с постоянным затемнением являются их дешевизна и прочность.

Со сменным затемнением

Главное неудобство работы со светофильтрами с фиксированным затемнением — это то, что через них ничего не видно. А кроме самого процесса варки металла, сварщику нужно постоянно осматривать шов, удалять шлак и зачищать соединение. Для этого постоянно нужно маску снимать.

Чтобы избежать таких неудобств, используют автоматические светофильтры для сварочной маски — хамелеоны.

Их принцип работы построен на автоматическом затемнении стекол за несколько тысячных долей секунды до зажигания дуги.

Хамелеон — сложная система, в основе которой лежит жидкокристаллический экран. Кристаллы при изменении яркости (светонапряжения) меняют последовательность расположения, что снижает светопропускную способность.

Защитное стекло хамелеон может состоять из 1-3 таких экранов, плюс обязательно защитный экран, не пропускающий УФ и ИФ типы излучения. И, конечно же, слой полимера, защищающий систему от брызг расплавленного металла.

Функциональность обеспечивается индивидуальным источником питания, работающего от солнечных панелей.

Читать также: Чертеж прицепного устройства для мотоблока

Маска с такими фильтрами позволяет, не снимая ее, проводить различные манипуляции, кроме самого сварочного процесса. Стоят они дороже, по сравнению с защитными стеклами с фиксированным затемнением.

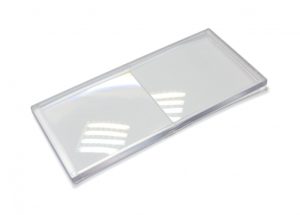

Диоптрические линзы

Такие линзы используют для работников с проблемным зрением, либо при сварке очень мелких деталей или тонколистового металла.

Они позволяют увеличить изображение для удобного контроля сварочного процесса.

Как правило, диоптрические линзы производят в универсальном размере, чтобы их можно было установить на большинство защитных масок.

Материалом для такого вида стекол является специальный оптический пластик, который безвреден для зрения.

Линзы подбирают индивидуально, в зависимости от своего зрения. Максимальный их показатель 3 диоптрии. Устанавливаются они в средину защитной маски.

Разновидности защитных стекол и светофильтров

Существуют три вида оптики для сварщиков:

Пассивная. Это затемненные с помощью определенных материалов (медь, никель) защитные стекла. Классический вариант, который является наиболее распространенным. Подобные стекла нередко называют пассивными/статичными светофильтрами. Их устанавливают в основном в сварочных щитках.
Адаптивная. Более продвинутая оптика. Изменяет свою степень затемнения в зависимости от яркости получаемого излучения. Ее называют стеклом хамелеон для сварочных масок или светофильтрами хамелеонами.
Диоптрическая. По сути, она является не защитной, а опциональной, так как предназначена для сварщиков с плохим зрением. Представляет собой прямоугольное стекло или линзы с диоптриями. Изготавливается из поликарбоната или стекла.

Стекло с диоптриями нельзя сравнивать с двумя остальными видами оптики для сварщиков, поскольку оно выполняет не защитную, а вспомогательную функцию – позволяет с комфортом работать близоруким или дальнозорким людям. Обычные очки сварщику использовать неудобно, так как они ненадежно сидят на лице.

Преимущества и недостатки разных видов стекла для сварки

Нельзя сказать однозначно, что адаптивная оптика является лучшим выбором, чем пассивная, или наоборот. У каждого из видов защиты зрения сварщика есть свои плюсы и минусы.

Пассивные светофильтры

Из-за того, что обычное затемненное стекло отличается постоянным уровнем светопропускания, оно является менее универсальным. Если сварщику нужно выполнять работы разного рода, ему придется каждый раз менять пассивные светофильтры. Кроме того, затемненное стекло позволяет четко видеть ситуацию на рабочем месте только при свете от дуги. Для проверки состояния детали или электрода нужно будет каждый раз прерываться, чтобы снять средство защиты. С другой стороны, обычное затемненное стекло отличается долговечностью и низкой стоимостью. Благодаря своей доступности, оно встречается в любом специализированном магазине.

Светофильтры типа «Хамелеон»

Подобная оптика стоит дороже и является более хрупкой из-за своего сложного устройства. Не стоит покупать ее для эпизодических работ на дому, так как в этом случае вы переплатите. Большое преимущество стекла хамелеон в том, что оно дает возможность работать непрерывно. Благодаря автоматической смене степени затемнения, нет необходимости снимать маску для проверки рабочего места. Более того, можно, постоянно находясь в одной и той же маске, работать поочередно с разными материалами и разными настройками сварочных устройств (в допустимых пределах).

Источники

https://tolkotop.ru/top-10-svarochnyh-masok-khameleon/
https://remkasam.ru/6-lychshih-svarochnyh-masok-s-aliekspress-narodnyi-reiting.html
https://www.expertcen.ru/article/ratings/luchshie-maski-svarshika.html
https://markakachestva.ru/aliexpress/1788-luchshie-svarochnye-maski-s-aliekspress.html
https://aliexpa.ru/products/svarochnyie-maski-na-aliexpress.html
https://aliexpresstop-obzor.ru/svarochnye-maski-s-alijekspress-top-25/
https://psk.expert/info/ratings/luchshie-maski-svarshchika/
https://store.fubag.ru/tips/chto-luchshe-steklo-dlya-svarochnoy-maski-ili-svetofiltr/

А теперь светофильтр

Светофильтр с полным правом можно назвать главной частью сварочной маски. Современные светофильтры могут различаться и по своим размерам, и по степени затенённости. Их конструкция зависит от модели маски и, конечно же, от особенностей и типов сварочного процесса.

Стандартных размеров стекла несколько: 110 х 90 мм, 102 х 52 мм, 121 х 69 мм. С одной стороны, кажется логичным выбрать стекло побольше, чтобы увеличить поле обзора. Но с другой стороны сразу же повысится риск механического повреждения стекла и, следовательно, лица или глаз сварщика. Так что и здесь в самый раз будет золотая середина.

Самые продвинутые модели современных светофильтров – это хамелеоны, которые подходят практически для всех видов сварочных работ.

Классификация сварочного стекла проста:

Стекла постоянного затемнения.
Стекла сменяемого затемнения.
Диоптрические линзы для сварочных средств.

Светофильтры с постоянным затемнением

Это классические и всем давно привычные модели для сварщиков. В стекла для сварочных масок добавляют в качестве дополнительных химических составных частей никель или медь. Эти добавки – главные факторы затемнения, они снижают пропускную способность стекла к свету. Еще один вариант – зеркальная поверхность для отражения световых лучей.

Защитный фильтр.

Светофильтры с фиксированным затемнением бывают двух степеней: западный DIN и отечественный С. Зависимость степени затемнения от силы тока следующая: чем больше ампер, то есть сила тока, тем выше степень затенённости стекла должна быть в маске. При недостатках этого типа масок, перечисленных выше, есть и значимые преимущества. Прежде всего это прочность, долговечность и дешевизна.

Светофильтры со сменным затемнением

Хамелеоны – стекла нового поколения. Они были изобретены, чтобы избавиться от главного недостатка старых моделей с несменяемыми стеклами – нуждой вручную поднимать стекло вне процесса сварки: чтобы, к примеру, удалить шлак или зачистить шов. Совсем другое дело – хамелеоны с автоматическим затемнением за тысячные доли секунды перед розжигом электрической дуги.

Жидкокристаллический экран – главная фишка хамелеонов. Жидкие кристаллы обладают чудесным свойством: при смене яркости света они одновременно меняют распорядок своего положения. А это меняют световую пропускную способность.

В хамелеоне может быть до трех таких экранов с дополнительной экранной пленкой для защиты от ультрафиолетового и инфракрасного излучений. И это не все: дополнительный полимерный слой предназначен для защиты от капель расплавленного металла.

Вот какие преимущества и особенности имеет светофильтр хамелеон для сварочной маски:

Использование жидкокристаллических технологий. Фильтры в хамелеонах выполнены из слоя жидких кристаллов со специальной поляризационной пленкой. При прохождении световых лучей эти кристаллы выстраиваются в строгом порядке, блокируя таким образом свет, который становится поляризованным.
Опасность поражения глаз при сварке обусловлена двумя видами излучения – ультрафиолетового и инфракрасного спектров. Правильно настроенный светофильтр без поляризационной пленки отлично защищает от них. Но если, не дай бог, такие светофильтры выйдут из строя, их защита от УФ и ИФ становится нулевой. А вот хамелеоны будут защищать вас даже в неисправном состоянии: в его конструкцию встроены дополнительные фильтры.
Хамелеоны чрезвычайно чувствительны к температуре окружающей среды: они теряют свои функциональные свойства при уровне температуры ниже 5 — 10°С. Это происходит потому, что поляризационный слой по своей природе «работает» медленнее в несколько раз при прохладной внешней среде.
Степень чувствительности фильтра – хамелеона. Иными словами, это порог срабатывания сварочной маски в зависимости от яркости электрической дуги. Этот уровень отлично регулируется: в настройках можно даже исключить автоматическое срабатывание фильтра при ярком солнце.
Задержка закрытия фильтра также страхует от автоматического срабатывания хамелеона в ответ на яркое свечение раскаленного металла. Это же свойство помогает избежать затухание или мигание светофильтра при коротких остановках процесса сварки. Такого рода регулировки очень важны в условиях современной сварки: ведь электрическая дуга имеет самую различную яркость в зависимости от типа работ. Самая частая норма затемнения светофильтра 9 – 13

Диоптрические линзы

Этот вариант предназначен для особых работ с мелкими деталями или металлом малой толщины. Кроме того, они показаны людям с проблемами в зрении. Диоптрии увеличивают изображение предметов для удобного контроля сварочного процесса.

Маркировка стекол для сварочной маски

Время чтения: ≈4 минуты

Сварочная маска — обязательный атрибут защиты сварщика. Вы можете нарушить технику безопасности и не использовать защитную робу или специальные ботинки. Но без маски не обойтись. Она защищает глаза от потери зрения и воспалений, а также препятствует образованию ожогов и повреждений на коже.

Вы наверняка знаете, что в масках есть сменные светофильтры, которые можно приобрести под свой бюджет и требования. В этой статье мы подробно расскажем, какие светофильтры бывают и как выбрать светофильтр для сварочной маски.

Виды светофильтров для сварки

Существуют защитные стекла для сварочных масок трех типов: фильтр для сварочных работ с постоянным затемнением, фильтр для маски Хамелеон и диоптрический фильтр. Это основная классификация. Чтобы знать, как подобрать стекло для сварочной маски, необходимо ознакомиться с каждым из типов световых фильтров.

С постоянным затемнением

Сварочные стекла с постоянным затемнением — это классические светофильтры. Они изготавливаются из обычного стекла, но в состав добавляются дополнительные материалы. У фильтра постоянное затемнение, оно никак не адаптируется под ваш тип сварочных работ. Поэтому для разных сварок нужны разные фильтры, в которых степень затемнения будет соответствовать вашей работе.

Данные фильтры недорогие и долговечные, но с ними не всегда удобно работать. При прекращении сварки необходимо поднимать маску, иначе вы просто ничего не увидите. А во время сварочного процесса приходится часто поднимать маску, чтобы проверить шов, удалить шлак или зачистить металл.

Для маски Хамелеон

Фильтры типа «Хамелеон» лишены всех недостатков обычных стекол с постоянным затемнением. Эти маски сами определяют, когда нужно затемнить стекло, а когда осветлить. Такой фильтр сделан на основе жидкокристаллического экрана, поэтому нуждается в дополнительном источнике питания. Некоторые фильтры оснащены солнечными батареями для дополнительной подзарядки.

Фильтры хамелеон для сварочных работ очень удобны и функциональны, но стоят недешево и нуждаются в трепетном обращении. Зато вы можете вообще не снимать маску во время сварки, достаточно просто погасить дугу и фильтр за долю секунды осветлится.

Диоптрические

Диоптрические линзы для сварочной маски — это очень узкая линейка товаров, но без таких линз не обойтись, если у вас плохое зрение. В большинстве случаев вы не сможете надеть свои очки под маску, зато можете использовать специальные линзы. Принцип их действия похож на увеличительное стекло. Такие линзы подойдут не только для мастеров с плохим зрением, но и для тех, кто варит очень мелкие детали.

Линзы такого типа изготавливаются из специального пластика и имеют универсальный размер, подходящий для большинства масок. Такие линзы можно комбинировать с другими фильтрами. Степень увеличения подбирается индивидуально, как и в случае с очками в аптеке.

Выбор светофильтров

Чтобы выбрать защитное стекло для сварочной маскинеобходимо определиться, какое сварочное оборудование и комплектующие будут использоваться в работе. Если у вас ограниченный бюджет, то купите обычный светофильтр с постоянным затемнением. Фильтр на сварочную маску Хамелеон будет стоить значительно дороже, хоть в магазине и можно найти дешевые модели. Но они обычно работают плохо и не стоят потраченных денег.

Чтобы выбрать фильтр с постоянным затемнением ориентируйтесь на силу тока и диаметр электрода. Универсальные светофильтры для сварочных масок имеют маркировку 9-10 DIN и выше или С4 и выше. Но если вы будете варить тонкими электродами, то затемнение может быть слишком сильным, и вы просто не увидите сварочный процесс. Словом, чем тоньше ваши электроды, тем меньше должна быть степень затемнения фильтра.

Если вы все же решили купить фильтр для маски Хамелеон, то обратите внимание на активное затемнение (мы рекомендуем не менее 9) и на скорость этого затемнения (чем меньше, тем лучше). Также важна скорость осветления светофильтра

Здесь тоже действует правило «чем быстрее, тем лучше».

Читать также: Usb в com порт

С диоптрическими линзами важно знать параметры своего зрения. Не подбирайте их наугад

Проконсультируйтесь с врачом и получите рецепт.

Также при выборе фильтра обращайте внимание, какие у него крепления, соответствуют ли они креплениям на вашей маске. У некоторых производителей свои уникальные крепления, которые не подходят под большинство фильтров

Вместо заключения

Теперь вы знаете, как выбрать стекло для сварочной маски. Конечно, мы не затронули прочие характеристики масок, например, оптический класс или маркировка сварочных стекол. Поскольку эта тема очень обширная и заслуживает отдельной статьи.

Выбор автоматических светофильтров

Защитные сварочные очки выпускают не один десяток лет. Поколения сварщиков пользовались такими и были довольны, сваривали корпуса космических кораблей и атомных подводных лодок. Современные очки совершеннее, пользоваться ими гораздо удобнее.

Тем не менее, профессионалы выбирают маски с автоматическими светофильтрами. Возможности этого оснащения велики, преимущества неоспоримы.

Автоматический светофильтр надежно зафиксирован на маске. Крепление выполняется просто отверткой и 2 винтами. Источником энергии являются солнечные или обычные батарейки, всегда имеющиеся в продаже. Популярны модели с двумя видами батареек, встроенными в одной маске. Наличие 3 регуляторов существенно упрощает управление.

Снаружи на маске или слева вверху на самом фильтре находится регулятор интенсивности затемнения. Вторым регулятором можно выставить требуемую чувствительность – значение интенсивности лучей, с которого начнется затемнение.

Для работы на улице в солнечный день можно выбрать один показатель, для ночной сварки – другой. Третий регулятор позволяет выставить время, через которое начнется затемнение.

Совокупность всех возможностей автоматического светофильтра обеспечивает удобные условия для безопасной работы.

Для удачного выбора модели нужно оценить все потенциальные нагрузки, возможные виды работ; проверить уровень зрения у сварщика.

Защитные стекла должны быть комфортными. Неправильно выбранные параметры затемненности, диоптрии могут спровоцировать постепенное ухудшение зрения; привести к нарушению технологии сварочных работ, в худшем случае – вызвать повреждения сетчатки, роговицы глаз.

От каких неблагоприятных воздействий защищает устройство

Сварочные маски разрабатывались специально для обеспечения защиты глаз сварщика от оптического излучения, и предотвращения попадания на лицо частиц расплавленного металла, что неминуемо приводило бы к серьезным травмам. Современная маска разработана таким образом, что предохраняет не только глаза и лицо, но еще и дыхательные пути. При сварке выделяются пары тяжелых металлов, которые могут попасть в органы дыхания человека, и вызвать осложнения.

Проведение сварочных работ скрывает в себе следующие виды опасностей:

раскаленный металл, попадание которого на кожу или глаза человека приводит к тяжелым последствиям;
оптическое излучение — представляет особую опасность для глаз, так как влияет не только на ухудшение остроты зрения, но еще и может привести к слепоте;
вредные газы — на этот вид опасности мало кто обращает внимания, так как вред от паров металла проявляется не сразу, а спустя десятилетия при их скапливании в легких;
тепловое излучение — работа с высокими температурами очень опасна для всего организма человека, так как длительное пребывание в этой зоне приводит к резкому нарушению теплового баланса.

На основании этих опасностей разрабатываются современные сварочные маски. Они защищают все лицо и шею человека не только от прямого контакта с раскаленным металлом, но еще и от теплового излучения, опасность которого достаточно высока.

Выбираем стекло для сварочной маски

Мы с вами уже знаем, что главным фактором защиты глаз сварщика является стекло для сварочной маски.

Маркировка фильтра для маски.

Для целенаправленного выбора существуют специальные таблицы с разнообразными характеристиками, которые упростят принятие грамотного решения:

Функциональное назначение стекла.

Здесь перечисляются типы сварки в зависимости от параметров сварочного тока, показателей мощности, дополнительных функций и так далее.

Коэффициент визуального фильтра светового луча.

зависит от типа сварки, это главный критерий классификации стекла.

Маркировка стекла

Для классификации технического стекла существуют строгие нормы:

B1, B2, B3.

Это фильтры для использования во вспомогательных работах в газосварочном процессе.

Г1, Г2, Г3.

Группа фильтров для выполнения непосредственных сварочных работ.

С Э1 по Э5.

А эти фильтры предназначены для электрической сварки.

С С3 по С8.

Это маркировка всех фильтров класса «Хамелеон».

Классификация по устойчивости к воздействиям

Помимо типа работ сварочные стекла подразделяются по устойчивости к механическим воздействиям и возникновению царапин на поверхности

На склонность к царапинам нужно обращать особое внимание: их появление на фильтре может привести и к резкому ухудшению функций сварочной маски

Выбор также зависит от типа оборудования, на котором вы планируете работать. Не следует покупать продукцию без маркировки и за дешевую цену. Это ведь просто: хорошее оборудование не может стоить дешево, особенно если это касается технического стекла.

Если, к примеру, не хватает денег на фирменные хамелеоны, лучше не покупать их дешевый вариант, а остановиться на простом фильтре со стеклами постоянного затемнения.

Самым лучшим способом проверки с варочного стекла на подделку является проверка с помощью лампы дневного света. Если через фильтр со стеклом С4 вы четко увидите нить накаливания лампы, то через фильтр стекла С8 вы почти ничего не увидите.

Если же визуальной разницы картинки между фильтрами нет, бросайте эти фильтры и громко прощайтесь с продавцом. С подделками дела лучше не иметь.

Таблица рекомендаций по выбору маски.

Профессионалы обычно имеют несколько разных светофильтров для маски, чтобы менять их по ходу сварочных работ для определения лучшего варианта для конкретного момента.

Во время выбора сварочных масок с фиксированным затемнением кроме силы тока нужно учитывать еще и вид с номером электрода.

Если вы занимаетесь сваркой дома и время от времени, самым оптимальным будет выбрать маску с максимально универсальным фильтром. Для этого лучше выбирать затемнение с параметрами не ниже 10 DIN – это виды от С4 и выше.

Если идет выбор среди масок – хамелеонов, то принимать во внимание следует три самых важных фактора:

Степень активного затемнения, лучше выбирать не ниже 9-ти.
Скорость затемнения стекла. Средняя обычная скорость – около0,1 секунды.
Скорость обратного просветления фильтра.

Обширный выбор сварочных масок на рынке с одной стороны помогает в верном решении, с другой стороны – вносит определенные затруднения. Так или иначе на маске любого вида и стоимости должна присутствовать маркировка и указаны технические параметры.

Виды светофильтров для электросварки

Светофильтры с постоянным затемнением.
Фильтры со сменным затемнением (хамелеон).
Диоптрическая линза для сварочных масок.

С постоянным затемнением

Положительными качествами светофильтров с постоянным затемнением являются их дешевизна и прочность.

Со сменным затемнением

Чтобы избежать таких неудобств, используют автоматические светофильтры для сварочной маски — хамелеоны.

Функциональность обеспечивается индивидуальным источником питания, работающего от солнечных панелей.

Диоптрические линзы

Они позволяют увеличить изображение для удобного контроля сварочного процесса.

Материалом для такого вида стекол является специальный оптический пластик, который безвреден для зрения.

Различие стекол по затемненности

Отечественная промышленность поставляет на рынок светофильтры для сварки с маркировкой С4-С8, соответствует европейской классификации 9-13 DIN. Стекла со светозатемнением С4 и С8, внешних отличий не имеют. Но С4 обладает меньшей защитой.

При выборе (покупке), проверить светофильтр на подделку можно с помощью лампы дневного света. Через стекло С4 нить накаливания лампочки будет хорошо просматриваться, а через С8 с трудом. Если отличий нет, то от приобретения лучше отказаться.

Профи советуют иметь 2-3 с разной защитой светофильтра для маски сварщика. Тогда в ходе сварочных работ можно подобрать лучший вариант.

Таблица (ниже) поможет подобрать степень затемнения сварочных фильтров от сварочного тока и вида сварки.

Иногда, в продаже попадаются стекла для электросварки с маркировкой Э.1-Э.5.

Маркировка светофильтров для сварочных масок

Маска «Хамелеон» для сварки получила свое название благодаря фильтру, который в автоматическом режиме затемняется при повышении интенсивности светового потока. Это заметно облегчает процесс сварки и делает его более комфортным, чем в масках старого образца.

Пока сварка не начата, фильтр почти прозрачен, но стоит сварщику разжечь дугу, как маска автоматически затемняется, предохраняя зрение от ожога. Характеристика данной маски в большей мере зависит от светофильтров, примененных для сварочных масок.

Рассмотрим это вопрос подробнее.

Характеристики сварочных стекол

При сварке металлов происходят мощные инфракрасное и ультрафиолетовое излучения, активно образуются лучи видимого света. Интенсивность потока тем выше, чем выше ток в рабочей зоне дуги.

Видимый свет превышает максимальную норму в десятки тысяч раз. Ультрафиолетовое излучение от сварки без вреда для глаз можно переносить от 6 с до 45 с, в зависимости от расстояния и силы тока дуги.

Действие ИК лучей заметно не сразу, но они тоже наносят большой вред. Уменьшить ущерб здоровью может защитное стекло, применение которого для сварщика совершенно необходимо. Об этом однозначно напоминают правила безопасной работы.

Способы затемнения

функция сварочного стекла заключается в сокращении интенсивности лучевых потоков, попадающих в глаза. Вариантов достижения такого результата несколько.

Самый простой способ – затемнить стекло для сварочной маски. Для уменьшения пропускной способности в стеклянную массу в процессе производства добавляют примеси металлов: меди или никеля.

Метод давно известный, но не очень удобный для сварщика. В начале работы человек вообще почти ничего не видит через такое стекло. Затем, когда дуга разгорается, видимость становится хорошей.

Гораздо удобнее в работе светофильтр, меняющий пропускную способность в зависимости от интенсивности излучения. Сварочные стекла с возможностью светофильтра в начале работы бывают светлыми, затем, по мере увеличения тока дуги, постепенно затемняются. Саморегулирующийся светофильтр называют хамелеоном.

Действие «хамелеонов»

Возможность применения для сварки стекла хамелеона определяются его строением. Самонастраивающиеся стекла состоят из нескольких слоев:

поляризационная пленка отражает световое излучение дуги;
основным является жидкокристаллический слой, молекулы которого способны поворачиваться под разным углом в зависимости от интенсивности светового потока;
следующий слой понижает интенсивность УФ и тепловых (ИК) лучей;
внешнее защитное стекло предохраняет от механических ударов и огня, обладает высокими огнеупорными характеристиками.

При минимальном освещении затемнение сварочных очков равно 4 DIN. После разгорания электрической дуги затемнение может увеличиваться до 13 DIN. Скорость затемнения у различных сварочных стекол отличается.

У лучших моделей время, через которое фильтр реагирует, составляет 10-5секунды. Максимальный временной интервал реагирования хамелеона на сварку составляет 0,033 секунды. Это тоже хороший показатель, позволяющий существенно снизить нагрузку на глаза сварщика.
