Конструкция и принцип работы фильтров сжатого воздуха

Очищать сжатый воздух от твердых включений можно двумя основными способами, ─ пропуская его через пористую перегородку (фильтрование) или полагаясь на силы инерции и гравитационное поле. Если для крупных частиц второй вариант достаточно эффективен, то для мелких частичек вне конкуренции использование фильтров.

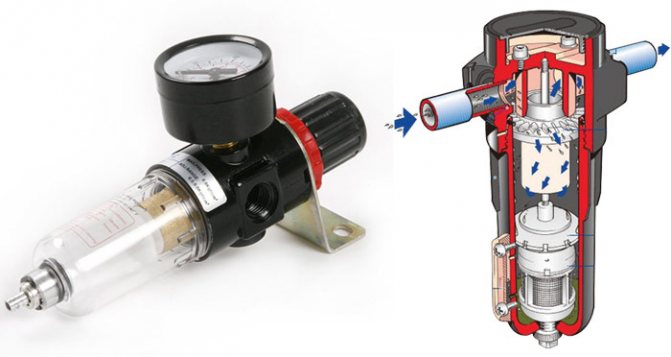

Принципиальная конструкция магистрального фильтра для очистки сжатого воздуха достаточно проста. Его обязательные составные части ─ корпус, крышка, фильтрующий элемент (фильтрующий патрон, фильтрующий картридж). Дополнительно фильтры могут комплектоваться манометром дифференциального давления (дифманометр-индикатор), редуктором, конденсатоотводчиком и целым рядом дополнительных устройств и аксессуаров, призванных обеспечивать максимально эффективную эксплуатацию фильтров и удобный монтаж. Но об этом чуть ниже.

Фильтры для очистки сжатого воздуха могут быть одно-, двух, и трехступенчатыми. Пример трехступенчатого ─ три последовательно объединенных фильтра: первый улавливает частички размером 5 мкм, второй ─ 0,3 мкм, третий ─ 0,01 мкм.

Корпус магистрального фильтра может быть сделан из ударопрочной пластмассы или стеклопластика. Преимущества этих материалов ─ малая масса и невосприимчивость к коррозии, недостаток ─ невысокая механическая прочность. Поэтому корпуса фильтров сжатого воздуха изготавливают преимущественно из металла ─ алюминия, в т. ч. анодированного и стали, в т. ч. легированной. Прочность корпуса ─ обязательное условие, если речь идет о фильтрах высокого давления, рассчитанных не на «стандартные» 16 или 20 бар, а на 50, 100, 250, 400 бар.

Корпус из нержавеющей стали нужен для фильтров, подверженных высоким коррозионным нагрузкам. В них из «нержавейки» помимо него могут быть изготовлены и фильтроэлементы ─ сетка из нержавеющей стали и фильтр на основе спеченной нержавеющей стали.

Защита корпуса от коррозии ─ залог надежности фильтра. Ее обеспечивают в т. ч., хромированием внутри (от 0,2 и более грамм хрома на м² поверхности) и эпоксидным покрытием наружной поверхности. Это позволяет при соблюдении параметров эксплуатации, установленных изготовителем, использовать такой фильтр на протяжении десяти, пятнадцати и более лет.

Производители фильтров для очистки сжатого воздуха разрабатывают и внедряют конструктивные решения, призванные, сделать работу выпускаемого ими оборудования, максимально эффективной. Важнейший аспект ─ управление воздушным потоком на входе и выходе фильтра. Он (поток) должен быть равномерным, чтобы на все участки фильтрующей поверхности оказывалось одинаковая нагрузка, и исключалось неравномерное распределение воздуха в фильтрующей среде. Крайне нежелательными явлениями являются турбулентность (и ее прямое следствие ─ понижение давления), а также наличие «мертвых» зон. Появлению турбулентности способствуют резкие изменения направления потока (например, на угол 90 O) и наличие острых кромок. А препятствуют направляющие воздушный поток пластины с закругленными плавными формами и сглаженными углами. Эффективные решения ─ впускное отверстие в форме конуса и расположенные на верхней крышке стабилизаторы на выходе фильтра.

Виды влагоотделителей

Существует несколько типов влагоотделителей, которые используют для бытовых и промышленных целей. Перед покупкой нужно определить задачи и сопоставить их с техническими характеристиками, чтобы подобрать оптимальный тип влагоотделителя. Среди большого и разнообразного выбора можно найти:

вихревые фильтры;
модульные системы для очистки сжатого воздуха;
влагомаслоотделитель для компрессора.

Особенности последнего типа устройства заключается в эффективной очистке от воды, твёрдых элементов и масла. Их устанавливают на масляные компрессоры, которые могут интенсивно обрабатывать детали при помощи смазочного состава. Крупные производственные предприятия с большим объёмом работы нередко используют и модульные системы фильтрации.

В такой конструкции влагоотделитель — это функциональный и важный компонент, но он не служит в качестве самостоятельного рабочего фильтра.

Управление модульной системой осуществляется контроллером, который подаёт разные команды не только фильтру, но и другим узлам в агрегате.

Критерии выбора

В зависимости от области применения, изменяются и требования к очистке

Если нужно покрасить поверхность при помощи пневматического пистолета, но необходимо обратить внимание на маленькую пропускную способность фильтра. Лучше отдавать предпочтение тонкой очистке. Во время производственного процесса могут быть минимальные требования к качеству фильтрации

Во время производственного процесса могут быть минимальные требования к качеству фильтрации

Но в таком случае особое внимание уделяется объёмам выпуска. Специалисты рекомендуют смотреть на перечень инородных частиц, которые собирает фильтр. Оптимальное решение — влагомаслоотделитель для компрессора, которые обрабатывает из воздушной струи частицы воды и масла

Оптимальное решение — влагомаслоотделитель для компрессора, которые обрабатывает из воздушной струи частицы воды и масла.

Если для работы необходим фильтр для сбора излишков влаги, то можно приобрести и осушители. Но они не гарантируют высококачественное избавление от разных фракций, частиц и инородных тел.

Делаем осушитель своими руками

В первую очередь, нужно определиться, как именно будет отделяться влага от воздуха, а это можно сделать только тремя путями:

используя температурный перепад и конденсируя влагу;
нагревая воздух до высокой температуры;
отделять влагу при помощи адсорбации.

Самый простой способ, который обойдётся в копейки — адсорбирующий. Для этого мы будем использовать силикагель, который используется для влагоулавливания в обувных коробках и подобных упаковках. Предельно простая конструкция — берётся двухлитровая пластиковая бутылка (2 шт), разрезается пополам, а в днище одной из бутылок проделываются отверстия.

Перфорированная бутылка вставляется в целую, в верхнюю ёмкость помещается абсорбент. Теперь нужно обеспечить принудительный приток воздуха. Для этого используется кулер от блока питания компьютера или же в крайнем случае от процессора. Шов на стыке двух бутылок герметизируется при помощи герметика или простого скотча, а кулер вставляется и закрепляется на корпусе верхней бутылки.

Второй вариант самодельного осушителя воздуха базируется на основе конструкции старой морозильной камеры или холодильника. Здесь принцип работы очень простой — при помощи любого вентилятора от вытяжки необходимо загнать воздух в морозильную камеру, остудить его до выпадения конденсата, который выводится наружу через штатную систему слива холодильника или морозильной камеры.

Реализуется это достаточно просто — вместо двери камеры устанавливается пластиковая крышка, в которую вмонтирован вентилятор от вытяжки. В верхней части крышки проделаны отверстия, через которые осушенный и охлаждённый воздух выходит наружу. Конденсат может выводиться как через штатную систему слива, так и через дополнительную, если влажность в помещении достаточно высокая.

Таким образом, не вкладывая ни копейки, можно привести микроклимат в квартире в порядок и дышать воздухом нормальной влажности. Кстати, контролировать влажность можно копеечным гигрометром, который продаётся в магазинах хозтоваров. Удачной работы и свежего воздуха в доме!

Осушитель адсорбирующего типа

Для создания наиболее простого осушителя воздуха адсорбционного типа не нужно приобретать дорогостоящие материалы и тратить много свободного времени. Для создания осушителя адсорбционного типа понадобятся пара пластиковых бутылок, объемом в два литра.

Днище одной из емкостей необходимо перфорировать при помощи горячей спицы, гвоздя или другого подходящего предмета. Затем бутылку следует поделить на две одинаковые составляющие.

Следующий этап заключается в помещение верхней части бутылки в нижнюю перфорированную таким образом, чтобы она была расположена горлышком книзу.

Пробку на этой части бутылки необходимо тщательно зарыть при этом следует проделать в ней несколько сквозных отверстий при помощи того же раскаленного гвоздя, спицы или шила.

В верхнюю составляющею конструкцию нужно насыпать абсорбент любого типа. Наиболее подходящим является силикагель, который характеризируется высокими впитывающими параметрами. К тому же его можно без затруднения восстановить после высушивания использованного вещества. Для одного осушителя необходимо взять 250 граммов силикагеля.

У второй бутылочной емкости нужно удалить днище. Внутрь бутылки необходимо поместить вентилятор, который будет направлять поток воздуха в сторону обрезанного днища. В качестве вентилятора можно применить USB-вентилятор или кулер, который применяется в компьютерном устройстве с целью охлаждения процессора. Напорный узел устройства нужно разместить на расстоянии в десять сантиметров от срезанного дна.

Вторую бутылочную емкость нужно надеть на бутылку, в которой находится абсорбент. Линию стыка необходимо тщательно обработать скотчем для создания надежной герметизации. Для поступления потока воздуха нужно открыть крышку на второй бутылке.

Соблюдая технологию изготовления можно сконструировать простой, бесшумный, компактный и эффективный осушитель воздуха. Вмонтированный вентилятор создает условия для поступления и прохождения потока воздуха сквозь адсорбент, а обработанный воздух выходит в помещение через отверстие снизу конструкции. Источником питания для вентилятора может стать аккумуляторная батарея.

Преимущество и важность применения

Присутствующая в воздухе влага почти всегда пагубно влияет как на оборудование, так и на процессы, которые с его помощью осуществляются. Прежде всего, страдает сам компрессор, внутри которого пар частично может превращаться в конденсат, то есть уже жидкую воду. Вода, как известно, способствует процессу коррозии.

Читать также: Мини сушилка для древесины

То же можно сказать и о всякого рода незамкнутых пневмосистемах – например, в грузовых автомобилях, в которые компрессор периодически подкачивает воздух, забираемый извне.

Влагоотделитель из фильтра Гейзер

Если компрессор используется для покраски автомобиля, то при наличии влаги в воздухе покрытие будет менее качественным (образуются так называемый кратеры), а кузов транспортного средства может корродировать.

Применяя же влагоотделитель, удается значительно подсушить поступающий в компрессор воздух, а значит — избежать всех перечисленных явлений.

Если вы хотите экономить на отоплении, поставьте акумуляторный бак. Бак аккумулятор в системе отопления – преимущества и недостатки.

Об особенностях сборки и установки дымохода для камина читайте тут.

Пошаговая инструкция по изготовлению биокамина представлена в этой теме.

Как сделать бюджетную модель устройства своими руками?

Существует огромное количество способов самостоятельно изготовить влагоотделитель для компрессора. Мы же рассмотрим наиболее простой и популярный способ, который не заставит затратить много усилий и материалов.

Понадобятся следующие материалы:

отрезок трубы длиной порядка 0.7 м, а также сечением 100 мм;
лист металла, толщина которого составляет 3 мм;
использованный огнетушитель;
детали для крепежа.

После того как все необходимые материалы подготовлены, необходимо выполнить следующую пошаговую инструкцию:

От трубы необходимо отрезать кусок длиной порядка 50-60 см. Края должны быть ровными.
Выбираем один край трубы, он будет верхом конструкции. Делаем прямоугольную выемку размером 10х5 см на стенке одного края трубы. Отверстие будет перекрываться сеткой и быть равной ее размерам.
Идентичный размер нужно сделать диагонально с другой стороны трубы.
Как уже говорилось ранее, необходимо закрыть данные отверстия сетками. Они должны отлично подходить под них. Лучше всего воспользоваться сваркой.
Тот цилиндр трубы, который остался, разрежьте вдоль пополам с помощью болгарки.
Получившиеся фрагменты основательно привариваются крепким швом сверху конструкции. Поскольку железо является очень толстым, то лучше всего использовать ручную дуговую сварку.
Теперь необходимо поработать с огнетушителем. Откручиваем пробку, отрезаем горлышко и резьбу на нём. Крышку огнетушителя избавляем от всех ненужных деталей и плотно закрываем все ее отверстия.
Отрезанная часть с резьбой приваривается к верху подготовленной до этого конструкции.
Ко дну фильтра привариваем лист железа. Необходимо заварить все отверстия, которые можно найти.

Если все было сделано четко по инструкции, должно получиться устройство, которое содержит в своей верхушке засыпную горловину и, конечно, редуктор. С нижней стороны — соединительный патрубок, позволяющие забирать воздух. Обязательно проверьте всю конструкцию на герметичность с помощью подключения к компрессору.

Как только все проверки произведены и проблем не выявлено, то можно подключать шланги и все. Можно приступать к эксплуатации устройства.

Как Сделать ВлагоМаслоОтделитель Своими Руками

Преимущества и важность применения устройства

Использование влагоотделителя во время покраски автомобиля компрессорной установкой существенно увеличивает срок службы покрытия и защищает кузов от коррозии. Воздух должен быть сухим – это достигается за счёт использования холодильного оборудования, центробежной силы или силикагеля. Собрать самодельное устройство можно из старого баллона, огнетушителя, масляного или водяного фильтра.

Некоторые компрессорные установки подают воздух под высоким давлением и требуют заводских фильтров и влагоотделителей. Перед подключением осушителя внимательно изучите инструкцию производителя и убедитесь, что все требования к воздушной смеси будут выполнены.

Чтобы компрессорная установка более качественно наносила слой краски, специалисты рекомендуют подавать в неё сухой воздух. Убрать лишнюю влагу можно с помощью самодельных влагоотделителей. Они обойдутся дешевле заводских и, при качественном изготовлении, будут надёжно и эффективно работать долгое время.

Задача влагоотделителя как важного устройства, помогающего в работе автомобильным малярам — выполнять роль осушителя для чрезмерно влажного воздуха, проходящего через краскопульт или компрессор. Зачем это нужно делать? Без масловлагоотделителя наносимая на элементы кузова машины краска быстро начнёт осыпаться, а сам кузов ржаветь

Использование этого аппарата — гарантия того, что лакокрасочное покрытие (ЛКП) вашего автомобиля прослужит достаточно долго

Использование этого аппарата — гарантия того, что лакокрасочное покрытие (ЛКП) вашего автомобиля прослужит достаточно долго.

Устройство сушки воздуха для компрессора: бюджетная модель своими руками

Чтобы лакокрасочное покрытие получилось гладким, однородным, без дефектов можно в домашних условиях изготовить осушитель воздуха для компрессора своими руками из подручных материалов.

Способ #1

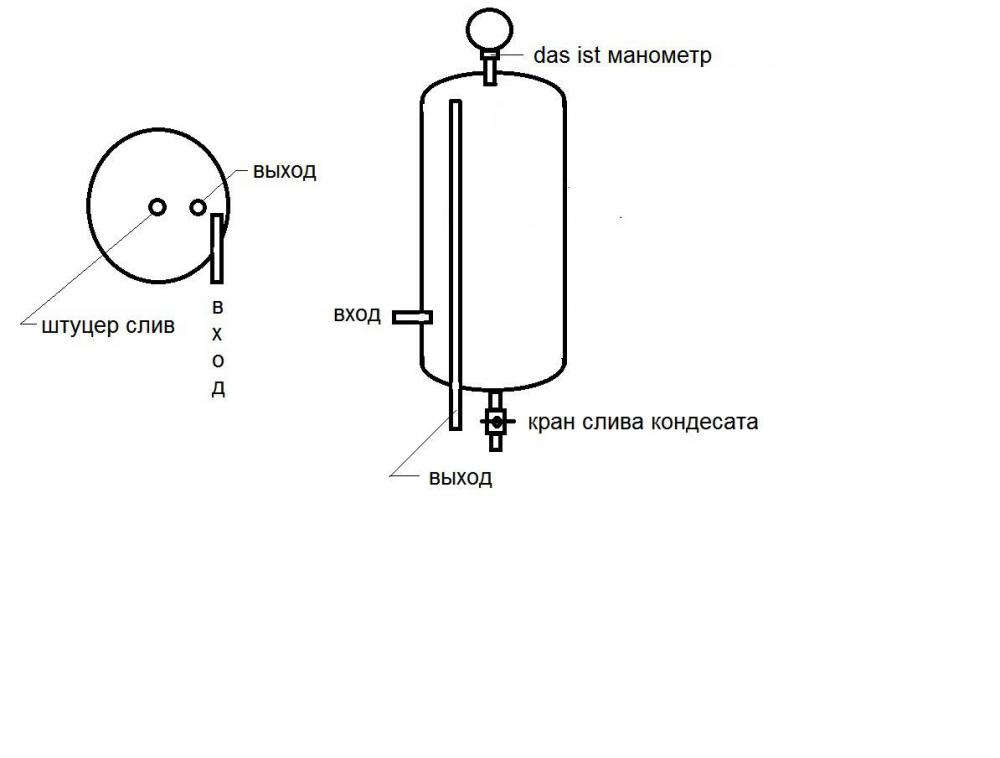

В качестве резервуара используется газовый баллон.
Он разрезается в поперечном сечении болгаркой, чтобы получилась разборная конструкция.
Эксплуатироваться будет в перевернутом вертикальном положении. При этом запорная арматура (краник) располагается снизу.
В верхней части баллона при помощи сварки вваривается строго горизонтально, с небольшим смещением к одной из стенок баллона, входящий патрубок с резьбой на концах.
Это позволит поступающему внутрь под давлением воздуху создавать крутящиеся струи непосредственно у стенок.
Выходной кусок трубки приваривается уже строго по центру вверху баллона. При этом по длине труба составляет около 2/3 длины резервуара.
В качестве фильтрующего элемента внутрь насыпается отходы токарного производства (стружка).
На выходном конце устанавливается сетчатый фильтр.

Читать также: Ввод электрокабеля в дом под землей

Способ #2

Можно изготовить фильтрующий элемент освобождения сжатого воздуха от влаги для качественной покраски гаражной техники по второму варианту, использовав силикагель.

отрезок трубы длиной 0,65 – 0,7 м и сечением 100 мм.
листовой металл (толщина 3 мм);
металлическая сетка;
огнетушитель б/у;
крепежные детали.

От трубы отрезается кусок с ровными краями по длине 50-55 см.
С одного края (это будет верх) выполняется выемка прямоугольной формы размером 10х5 см на стенке трубы. Отверстие должно перекрываться сеткой и ориентироваться на ее размеры.
Такой же разрез наносится диагонально с другой стороны трубы.
На оба выреза примеряются два куска сетки и прихватываются сваркой, чтобы верхние края вставки и корпуса строго совпадали.
Оставшийся полый цилиндр трубы разрезается вдоль пополам болгаркой.
Эти фрагменты накладываются сверху и привариваются уже основательно крепким швом.
Так как железо довольно толстое, то для сварочных работ лучше подойдет ручная дуговая сварка. Она гораздо лучше, чем тот же полуавтомат, делает швы на железе.
Должна получиться цилиндрическая конструкция с полуцилиндрическими выпуклостями на обоих краях.
На огнетушителе откручивается пробка.
Отрезается горлышко и резьба на нем.
Крышка огнетушителя освобождается от ненужных деталей. Все отверстия в ней плотно заделываются.
Эту отрезанную часть с резьбой приваривается к верхнему краю будущего фильтра.
Для устойчивого положения конструкция с противоположного (нижнего) края оборудуется основанием: кусок железа размером 35-35 см или других параметров приваривается ко дну фильтра.
Чтобы закрыть полуцилиндрические выступающие части снизу и сверху из металла вырезаются три фрагмента в виде полукруга. Кривая кромка округлого края должна соответствовать диаметру трубы. Нужно, чтобы полукруглые детали плотно прилегали к трубе и закрывали не заваренные участки.
Для фиксации таких накладок в двух из них вырезаются отверстия под болты (в тех, что будут находиться сверху). Третий (глухой) фрагмент приваривается снизу.

В результате получается устройство, содержащее в верхней части засыпную горловину и редуктор. Внизу – соединительный патрубок для забора воздуха. Вся конструкция опирается на устойчивое основание. Она обязательно проверяется на герметичность путем подключения компрессора. При нормальном исходе в горловину насыпается силикагель до отметки нижнего края верхней сетки. Подключаются шланги, и осушитель готов к работе.

Самодельный осушитель воздуха – недорогой вариант удаления конденсата из воздушного потока и повышения качества работ.

Большинство моделей кондиционеров (сплит-систем) имеют компрессионные блоки, направленные на регулировку уровня увлажнения воздуха. Но бывают ситуации, когда микроклимат в помещении имеет слишком высокие показатели влажности. В такой ситуации компрессионное оборудование необходимо обеспечивать дополнительным влагоотделителем.

Влагоотделитель для компрессора можно сделать своими руками из подручных средств

Откуда влага в компрессорном воздухе

Поступающий в установку поток сам по себе содержит некоторое количество жидкости. В процессе сжатия она никуда не девается. Поэтому расходуемый воздух несет в себе и влагу, проникая в капельном виде во все элементы системы. Это недопустимо, в частности, для проведения окрасочных работ, а также для работы приборов медицинского характера. Капельки жидкости провоцируют брак и при пескоструйных работах. Понижается износостойкость оборудования. Поэтому осушитель для компрессора считается необходимым элементом пневмосети.

Читать также: Как подключить четыре лампочки от одного выключателя

Область применения

Где же используется рассматриваемое устройство? Область применения влагоотделителя для компрессора весьма обширна. Его устанавливают в системы автомобилей, оборудования сферы машиностроения, в авиастроении и так далее. В данном случае рассмотрим использование влагоотделителя для компрессора, используемого при покраске. В данном случае можно использовать самодельный или промышленный вариант исполнения.

Достигнуть высокого качества покраски различных поверхностей можно следующим образом:

Нужно правильно настроить компрессор и грамотно подобать под него влагоотделитель.
При использовании влагоотделителя с высоким показателем эффективности снизить содержание влаги в воздушной массе можно на 90%.
Снижение количества влаги в воздухе позволяет существенно повысить показатель объема воздушной массы.
Если в влажность будет высокой, то происходит образование кратеров. Это связано с тем, что при взаимодействии масла, кислорода и влаги образуются пузырьки, которые значительно снижают качество получаемой поверхности.

Для низкокачественной покраски можно использовать влагоотделители, созданные своими руками. Однако если нужно достигнуть высокого результата нужно использовать промышленные варианты исполнения, которые способны провести снижение влажности воздуха не менее чем на 70%.

На что стоит обратить внимание?

Как и при создании своими руками влагоотделителя для компрессора, таки при покупке следует обратить внимание на следующие показатели:

Количество этапов очистки – важный показатель. Как правило, фильтрация осуществляется за два этапа: первый отделяет большую часть воды и крупные частицы, второй – более тонкая очистка. Если будет только первый этап, то качество воздуха будет низким. Если конструкция имеет только тонкую очистку, то есть вероятность ее очень быстрого засорения.
Пропускная способность определяет возможность использования влагоотделителя в системе с компрессором, а также его производительность. Если пропускная способность будет ниже установленной нормы, то он быстро выйдет из строя, так как не будет справляться с нагрузкой.
Глубина очистки. Как правило, этот показатель указывается в микронах. К примеру, показатель в 5 микрон говорит о том, что устройство способной провести отсеивание частиц, который имеют больший размер этого показателя. Мелкие частицы, менее 5 микрон, пройдут через установленные элементы.

В некоторых случаях производители указывают то, насколько можно снизить влажность кислорода при пропускании его через рассматриваемую конструкцию. Своими руками можно создать влагоотделитель для компрессора, который будет наполовину снижать влажность, проводить задержку частиц в несколько десятков или сотен микронов. При этом некоторые элементы все же придется приобретать, к примеру, блок тонкой очистки.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Чтобы улучшить качество покраски автомобиля с помощью компрессора, специалисты рекомендуют дополнительно использовать такое устройство, как влагоотделитель. Оно уменьшает влажность воздуха, который нужен для распыления краски. Если лишнюю влагу не убирать, то корпус подвергается коррозии, а само лакокрасочное покрытие прослужит недолго.

Самодельный влагоотделитель циклонного типа

Принцип, лежащий в основе работы устройства, изготовленного своими руками относительно прост. Когда поток воздуха попадает в это изделие, он начинает раскручиваться. Под воздействием центробежной силы посторонние частицы начинают движение в сторону стенки изделия. Чистый воздух попадает в отверстие, расположенное в нижней части изделия, затем он подается во входное отверстие компрессора.

Для изготовления маслоотделителя своими руками потребуется труба следующих параметров – длина в пределах от 0,6 до 0,7 м и диаметром 0,1-0,11 м. При подборе заготовки надо помнить о том, что поток воздуха будет подаваться под высоким давлением, поэтому его стенки должны быть довольно толстыми. Так, имеет смысл подумать об изготовлении циклона из старого огнетушителя. Непосредственно перед изготовлением необходимо очистить внутреннюю поверхность от коррозии. Для этого ее обрабатывают абразивной шкуркой. Такая обработка руками позволит снизить вероятность попадания посторонних часть в компрессор.

Последовательность изготовления циклона своими руками выгладить примерно так:

На расстоянии 120 мм от нижней заглушки в стенку необходимо вварить патрубок через него будет поступать поток воздуха
Патрубок целесообразно вварить так, что бы его осевая линия была расположена под некоторым углом к верхней поверхности циклона.
По центру верхней заглушки необходимо вварить патрубок для выхода очищенного потока воздуха.
По центру нижней заглушки необходимо установить сливной патрубок.

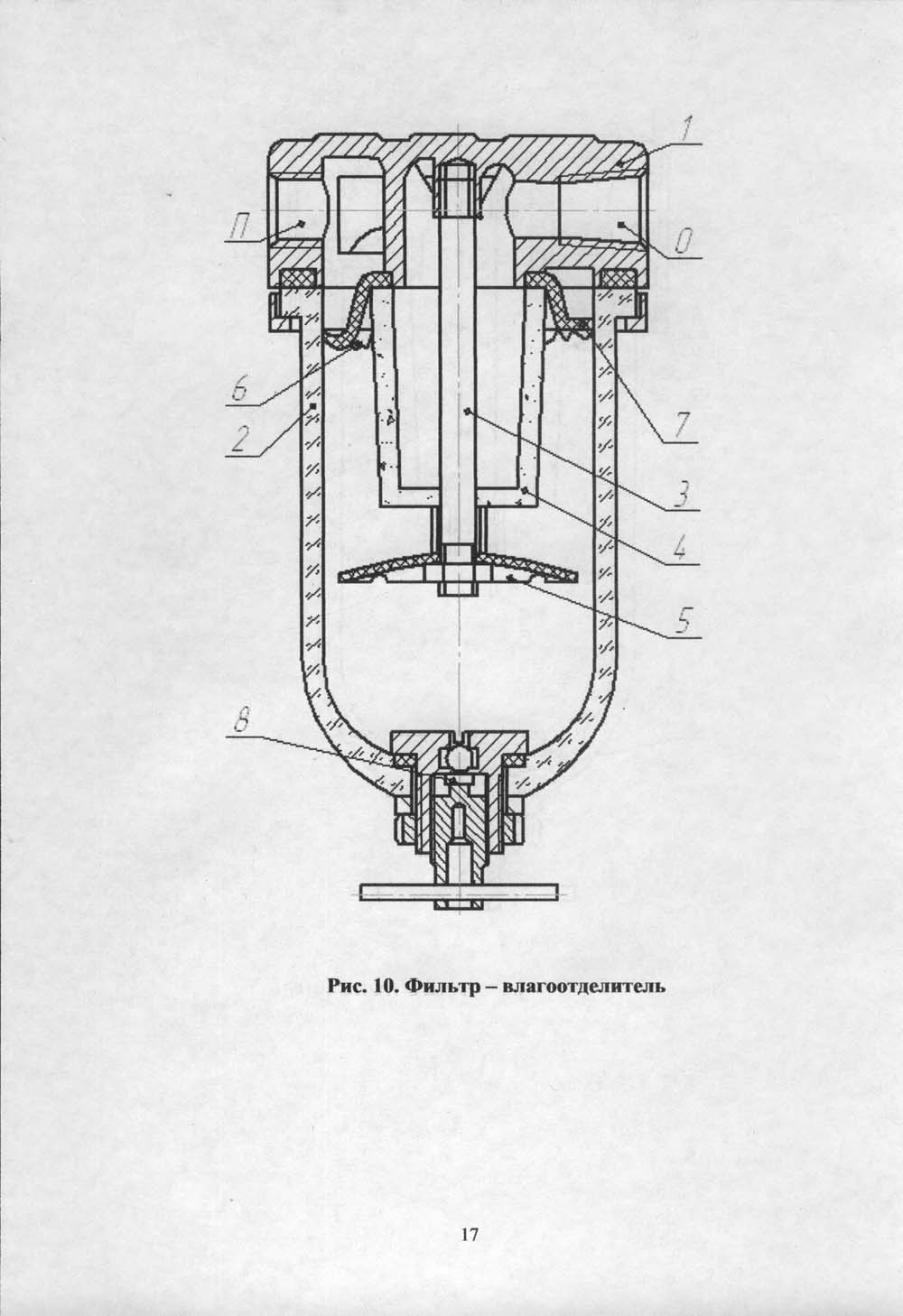

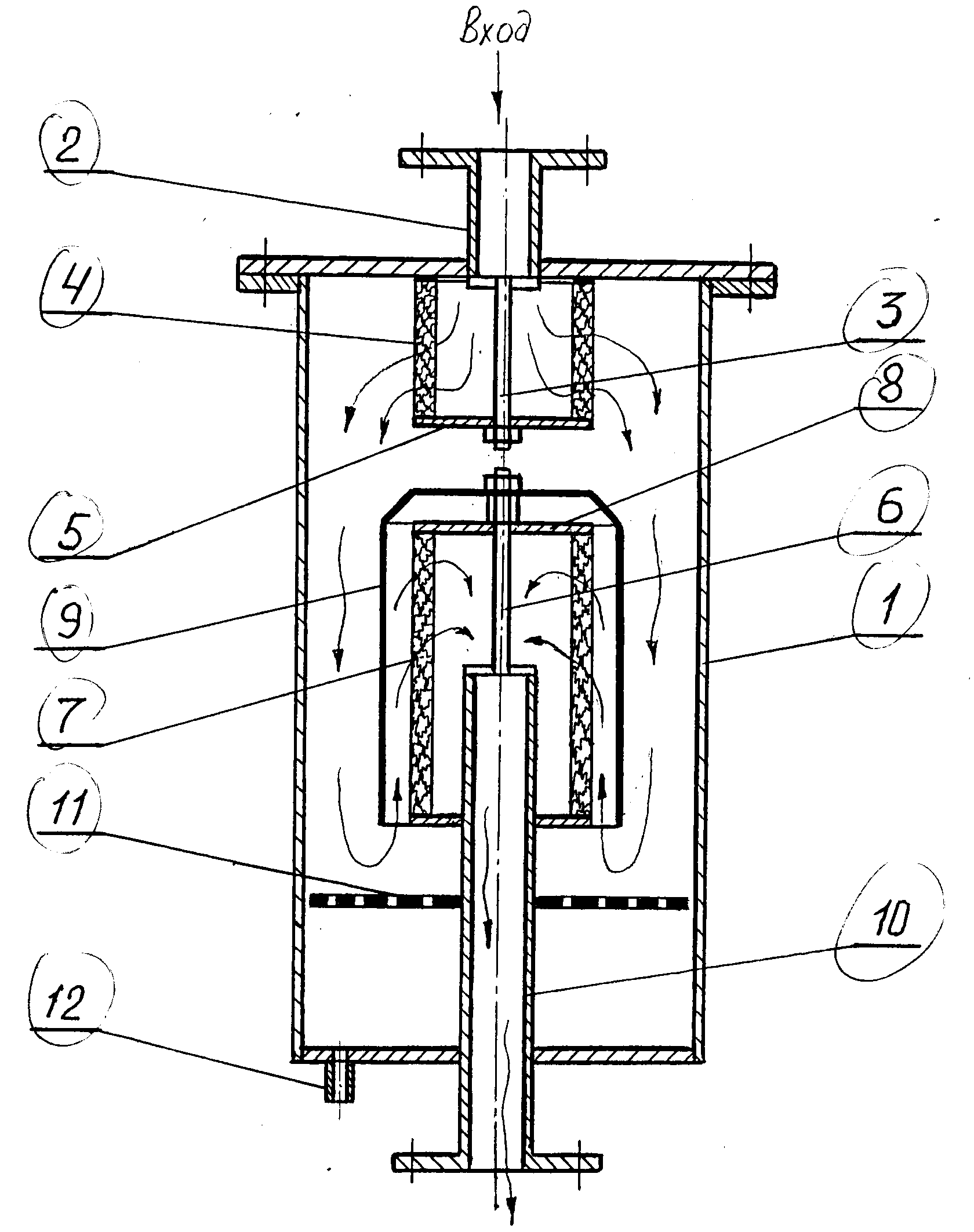

Устройство фильтра-влагоотделителя и принцип его работы

Влагоотделители действуют по одному из трёх принципов:

С использованием центробежных сил.
С применением веществ, адсорбирующих влагу.
Удаление конденсата при его охлаждении.

Действие влагоотделителя заключается в том, чтобы понизить до оптимальных значений влажность воздуха, попадающего в компрессор. Проще всего это выполнить, используя принцип обычного циклона, когда поток воздуха, при его вращении вокруг центральной оси отбрасывается к стенкам рабочего резервуара. Более влажный воздух имеет повышенную плотность, а потому, конденсируясь на стенках резервуара, стекает в виде капель на дно ёмкости, откуда периодически удаляется обычным конденсатоотводчиком. Задача – создать такую скорость воздушного потока, чтобы он носил ярко выраженный турбулентный характер, а всё остальное доделают законы физики.

Для снижения влажности воздуха можно применить и вещества, обладающие свойствами активного впитывания влаги. Наиболее распространённое из них – силикагель. Он представляет собой гранулы высушенной гелей кремниевой кислоты, в которые добавляются различные красители и стабилизаторы. Силикагель производится согласно техническим требованиям ГОСТ 3956, и различается по размерам гранул, процентному содержанию воды, размерам рабочей поверхности и диаметрам пор в гранулах, где и выполняется адсорбирование влаги. Активность силикагеля распространяется на диапазон температур от 20 до 250ºС. Влагоотделитель для компрессора, использующий силикагель, можно встретить в фильтрах аквалангов и тяжёлых грузовиках импортного производства. Устройство имеет блочную систему: при замене адсорбента необходимо извлечь использованные гранулы из фильтра, и заполнить пространство свежим силикагелем.

Наименее функционален третий способ, когда поток воздуха поступает в компрессор через холодильную камеру. Основная проблема заключается в надёжной герметизации холодильной камеры, которую необходимо снабдить конденсатотводчиком. При пайке/сварке следует учитывать максимальное давление воздуха, который будет попадать в холодильную камеру. Из всех типов фильтров-влагоотделителей для компрессора допустимое давление здесь будет наименьшим, что соответственно скажется на производительности окраски.

Влагоотделитель для компрессора промышленного производства стоит недёшево. Например, цена компактного фильтра-влагоотделителя торговой марки Калибр (рассчитанного на избыточное давление воздуха до 8…10 ат) составляет 1600…1800 руб. А для многофункциональной станции Hans (Германия) с регулятором давления и лубрикатором (номинальное давление – до 10 ат) цена вопроса – уже 7500 руб.

Существуют и комбинированные конструкции. Например, влагоотделитель может быть легко получен из фильтров грубой очистки фирм SATA (Германия) или WALCOM (Италия). Для этого в имеющуюся схему узла встраивают дефлектор (обычный, автомобильный, имеет слишком большие размеры), а в нижней части устройства необходимо заменить сплошное дно кольцевым, куда вварить конденсатоотводчик поплавкового или соплового типа.

Изготовление влагоотделителя своими руками

Теперь рассмотрим более подробно, как как сделать влагоотделитель для компрессора своими руками:

Циклон

Корпус циклона представляет собой трубу, заваренную с обеих сторон. Следует учесть, что воздух внутрь будет подаваться под высоким давлением, поэтому стенки корпуса должны быть достаточно толстыми. Также в качестве заготовки можно взять газовый баллон или огнетушитель — они как раз рассчитаны на высокое давление.

Размеры корпуса:

диаметр: 100 – 110 мм;
высота: 600 – 700 мм.

Пример готового устройства

Перед началом работ заготовку для корпуса нужно обработать изнутри наждачной бумагой — это нужно для покраски.

Порядок изготовления:

Снизу, на расстоянии не менее 120 мм от нижней заглушки (труба будет устанавливаться вертикально), в стенку корпуса нужно вварить штуцер, через который будет подаваться воздух. Штуцер правильнее всего вваривать по касательной, но если такое решение представляется для вас слишком сложным, приварите его просто сбоку.
К центру заглушки, закрывающей верхний торец, нужно приварить выходной патрубок. Некоторые мастера приваривают его сбоку, на противоположной относительно входного патрубка стороне. При таком исполнении влагоотделитель также является достаточно эффективным, поскольку воздух за время пути вдоль корпуса успевает подсушиться, но более правильным все же будет разместить выходной патрубок в центре верхней заглушки (напомним, что пар отбрасывается центробежной силой как раз к стенкам).
В центр нижней заглушки нужно вварить патрубок для сброса конденсата. Если в качестве заготовки для корпуса решено использовать баллон, его нужно перевернуть — тогда роль сливного отверстия будет играть штатный штуцер.

Когда все сварочные работы будут выполнены, внутрь влагоотделителя нужно залить лакокрасочный состав, в который помимо собственно краски уже входит грунтовка и антикоррозионная присадка. Называется он «грунт эмаль по ржавчине «3 в 1». Покатав состав внутри устройства, его сливают, после чего влагоотделитель сушат.

Адсорбер

Хорошими сорбционными свойствами обладает силикагель, гранулы которого изготавливаются путем высушивания перенасыщенных растворов солей кремниевой кислоты. Данный сорбент является вполне доступным и продается как в чистом виде, так и в виде наполнителя для кошачьего туалета.

Различные виды силикагеля могут отличаться размером пор, площадью рабочей поверхности и количеством воды, которое они способны впитать (указывается в процентном отношении к массе сорбента).

Влагоотделитель абсорбер

Количество силикагеля подбирается с учетом производительности установки: на каждые 800 – 850 л/мин требуется 1 кг сорбента. Для постоянной работы придется приобрести двойной объем: пока свежая порция будет работать, уже напитавшаяся влагой будет сушиться в духовке.

Имеет смысл поискать такую разновидность селикагеля, которая при насыщении влагой меняет цвет — с ней работать удобнее всего.

В качестве контейнера можно использовать фильтр для воды или автомобильный маслофильтр. Лишние отверстия у маслофильтра можно закупорить при помощи болтов, посаженных на герметик.

Если внутреннее пространство разделить двумя уплотнительными кольцами на три зоны, впитывание влаги будет происходить постепенно.

Влагоотделитель-охладитель

В него можно превратить морозильную камеру обычного холодильника

Однако, нужно учитывать, что этот вариант довольно сложен в изготовлении, так как придется обеспечивать герметичность камеры, а также врезать в нее патрубок для сброса конденсата (при этом важно не повредить испаритель, окружающий камеру)

Значительного давления такой влагоотделитель выдержать не сможет, но его и не обязательно устанавливать после компрессора — он эффективно работает и при установке до нагнетателя.

Еще на стадии проектирования отопительной системы должна быть продумана схема подключения твердотопливного котла. Существует традиционная схема обвязки.

Как утеплить кирпичный дом снаружи и чем – обзор материалов и типов утепления представлен в этой публикации.

В заключение можно сказать следующее: самодельные влагоотделители, конечно, уступают промышленным, но и недооценивать их не стоит.

В Сети описаны случаи, когда с применением недорогих китайских влагоотделителей не удавалось добиться приемлемого качества покраски, а после присоединения к компрессору самодельного влагоотделителя из трубы эта проблема решалась.

Назначение влагоотделителя в компрессорах

Для организации правильной работы пневмоинструмента очень важным показателем является чистота сжатого воздуха, который на него подается. Прежде всего, он должен быть очищен от пыли. Для очистки от механических загрязнений используется воздушный фильтр, устанавливаемый на входе в агрегат. Также из воздушных масс нужно удалить влагу, которая при его сжатии конденсируется в ресивере и в самой системе. Для удаления влаги на выходе из компрессора устанавливают осушитель воздуха. Кроме влаги, сжатый воздух может иметь частицы масла, которое неизбежно попадают в него.

Если воздух не очищать от влаги, то происходит следующее:

при смешивании влаги с маслом происходит образование эмульсии, которая способна засорять пневмоканалы;
при низких температурах влага в пневмоканалах замерзает, что может вызвать их закупорку или повреждение;
в воздуховодах накапливается ржавчина, которая со временем может полностью перекрыть подачу воздуха;
при попадании влаги в пневмоинструмент, его детали начинают ржаветь и быстро выходят из строя;
образовавшая воздушно-масляная смесь по своему составу не может соответствовать требованиям для применения ее в пищевой, электронной, фармацевтической и химической промышленности;
при наличии влаги становится невозможной качественная покраска, например, автомобилей, поскольку краска ляжет неплотно, с образованием пузырей, которые вызовут ее отслаивание.
