Магистральный газопровод: классификация и определение

Содержание

Природный газ — одно из трех больших ископаемых видов топлива, на которых работает мир. В последние десятилетия были предприняты все большие усилия по отказу от угля и газа, когда дело доходит до обеспечения теплом и электроэнергией, поскольку они вызывают высокий уровень загрязнения. Запасы угля и природного газа также быстро истощаются. Природный газ — очевидный выбор для их замены в качестве основного источника энергии, но у использования природного газа есть много плюсов и минусов.

Когда речь заходит о плюсах и минусах природного газа, сторонники обеих сторон склонны придерживаться только отдельных фактов, продвигая свою точку зрения.Настоящая научная оценка жизнеспособности источника энергии заключается в том, чтобы видеть обе стороны вместе. Природный газ мало чем отличается от дизельного топлива и бензина. Это продукт из ископаемого топлива и самого безопасного, чистого и наиболее используемого вида энергии в нашей повседневной жизни. Чтобы решить, насколько полезен природный газ для выработки электроэнергии, вы должны одновременно учитывать плюсы и минусы природного газа..

Природный газ добывается вместе с угольными и нефтяными месторождениями. Он находится глубоко под землей и пробурен так же, как нефть. Он дешевле и чище, чем бензин, и производит меньше выбросов парниковых газов, чем его аналоги. Он полностью сгорает и его можно безопасно хранить.

Природный газ происходит двумя способами; сам по себе или в сочетании с маслом. Природный газ обладает уникальными характеристиками, в том числе бесцветным и без запаха, а также представляет собой смесь углеводородов. Хотя метан является основным углеводородом, содержащимся в природном газе, присутствуют и другие углеводороды, включая бутан, этан и пропан.

Когда природный газ добывается из-под земной коры, он может содержать множество примесей, включая нефть, углекислый газ, серу, воду и азот. Перед доставкой природного газа в дома и на предприятия эти примеси обычно удаляются.

Природный газ возглавляет список наиболее используемых источников энергии, поскольку он легко воспламеняется и горит более чисто, чем другие виды энергии. Природный газ можно использовать в виде сжатый природный газ (CNG) или сжиженный углеводородный газ (LPG).

Есть много способов измерения природного газа, но обычно используется гигаджоуль (ГДж), что эквивалентно миллиарду джоулей. Это стандартная метрическая система измерения тепла и энергии. Другие способы измерения природного газа включают Btu, что означает British Thermal Unit, и Mcf, что означает тысячу кубических футов.

Понятие магистрального газопровода

Для транспортировки газовых сред на дальние расстояния в больших объемах используется крупноформатный трубопровод. В конструкцию данного сооружения также могут входить элементы контрольно-регулирующих систем и ответвления, но основной магистральной частью остается центральная труба. В качестве материалов доставки может выступать не только газ, но также нефтепродукты, вода, химические составы и прочие технологические вещества, используемые в местах добычи или на станциях переработки нефте- и газопродуктов.

Иными словами, магистральный газопровод – это универсальная линия транспортировки газовых и жидкостных смесей до мест потребления. Что следует понимать под потребителями продуктов, обслуживаемыми магистральными трубопроводами? О прямом соединении с конечными потребителями наподобие коттеджных поселков или многоэтажных жилых домов с производственными объектами речь не идет. От непосредственной точки забора центральные сети отделяются пунктами промежуточной переработки сырья, распределительными станциями и, в крайнем случае, ответвлениями, которые и доставляют газ прямо до потребителя.

Монтаж трубопроводов

Магистральные трубопроводы могут проходить по разным климатическим зонам, поэтому при их прокладке необходимо учитывать воздействие всех внешних факторов, используя сложные расчеты и нормативные документы. Для сборки конструкции может использоваться одиночный метод или технический коридор, который предполагает наличие параллельно идущих труб. Дистанция между коридором и трубопроводом рассчитывается индивидуально для каждой ситуации.

Глубина, на которой будет устанавливаться конструкция, определяется по диаметру используемых труб и особенностей рельефа. Если диаметр трубы не превышает 1000 мм, то глубина заложения будет составлять 0,8 м, а для больших диаметров закладка осуществляется на глубине 1 м. Дистанция до различных строений и населенных пунктов рассчитывается индивидуально в зависимости от характеристик и назначения магистрали.

Все описанное выше касается и трубопроводов, которые устанавливается в районах горных выработок, с той лишь разницей, что приходится учитывать нормативы и соблюдать соответствующие требования. В частности, такие сооружения дополнительно оборудуются компенсаторами, повышающими прочностные характеристики труб.

Обычно шахтные трубопроводы укладываются в грунте, а для их защиты используется нормальное или усиленное покрытие. Последнее необходимо для конструкции из сжиженной стали или в том случае, когда диаметр трубопровода составляет более 1020 мм. При обычной прокладке труб в качестве защиты используется ППУ изоляция.

Трубы, используемые при строительстве магистральных газопроводов в России

Для производства труб различного назначения в качестве материалов используют пластик, сталь или чугун. Работы по реконструкции и строительству магистральных газопроводов обычно осуществляют стальными или пластиковыми изделиями. Стальные трубы, как правило, демонстрируют высокую прочность и длительное время могут выдерживать большие эксплуатационные нагрузки. Для их изготовления требуется применение особой технологии и высококачественная специальная сталь. Для систем из стальных труб можно применять подземный способ монтажа.

Пластик не может сравниться по своим характеристикам со сталью, он более легкий и хрупкий. Поэтому для таких труб верхняя нагрузка нежелательна.

Промышленность выпускает трубы, имеющие овальную, круглую, квадратную или прямоугольную форму сечения. Для классификации обычно пользуются понятиями «геометрический и технический элемент».

Размер изделия определяет его сортамент. Изделия, используемые при строительстве магистральных газопроводов, должны соответствовать нормам, представленным Госстандартизацией. Производство газопроводных труб (технология, материалы) жестко регламентируется определенным ГОСТом. На трубах от российских производителей размер указывается в миллиметрах. Дюймы можно увидеть на импортной продукции.

Для обозначения длины изделий используют стандартные метры. Диаметр находится в диапазоне 159-1420 мм. Трубы с меньшим диаметром для строительства и ремонта магистральных газопроводов требуются редко, поэтому их выпускают в небольших количествах или по заказу. На сайте любого производителя и оптовика можно познакомиться с таблицей, содержащей размеры труб.

Разновидности газопроводных полиэтиленовых труб

Трубы из полиэтилена используют при прокладывании газо– и водопроводов, канализации, отопительных и оросительных систем. Различное назначение трубопроводов обуславливает использование изделий, имеющих разные технические характеристики.

К газопроводным трубам предъявляются самые жесткие требования, ведь даже незначительная утечка газа может быть смертельно опасна. Используемые для производства материалы должны выдерживать большие нагрузки: давление рабочей среды, растяжение и сжатие труб, воздействие агрессивных веществ.

Газовые трубы производят из полиэтилена низкого давления, а разновидности изделий зависят от марки этого материала: ПЭ-80 и ПЭ-100. Различаются трубы разных марок толщиной стенок и предельным рабочим давлением:

Разновидность труб	толщина стенок, мм	рабочее давление, МПа
ПЭ-80	2-3	3-6
ПЭ-100	3,5	8-12

Маркировка и технические характеристики

Трубы обеих разновидностей выпускают в виде отрезков по 13 м или мотков-бухт общей длиной 200, 500 и 700 м.

Для полиэтиленовых комплектующих, предназначенных для монтажа газопровода, существуют стандарты маркировки, позволяющей отличить эти изделия от труб, имеющих иное назначение, и узнать информацию о трубе даже по метровому отрезку.

Цветовая маркировка позволяет даже при беглом взгляде понять, из какого материала и для каких целей изготовлена труба. Газовые ПЭ-трубы окрашиваются в однородный желтый цвет или в черный с нанесением вдоль оси тонких прямых линий желтого или оранжевого цвета.

Символьная маркировка наносится на каждом погонном метре трубы и содержит все необходимые сведения о ней.

Информацию, нанесенную на поверхность трубы, легко прочитать: первым идет название фирмы-производителя, следующими по порядку – технические характеристики, последними – дата изготовления, номера партии и бригады.

Маркировка	расшифровка
ПЕ80 или ПЕ100 (возможны варианты в международных форматах “РЕ 80” и “РЕ 100”)	материал изготовления – полиэтилен соответствующей марки
ГАЗ	назначение – для монтажа газопровода
SDR в формате ХХ,Х	значение стандартного соотношения размеров – отношения внешнего диаметра трубы к толщине стенок (указывается не всегда)
числовое значение, например, 32х3,0	первое число обозначает диаметр трубы, второе – толщину ее стенок, оба значения указываются в мм
ГОСТ Р 50838-2009	стандарт качества труб для газопроводов
желтые осевые линии	для изготовления использован полиэтилен ПЭ-80
оранжевые осевые линии	для изготовления использован полиэтилен ПЭ-100

Техника безопасности при эксплуатации магистрального газопровода

Соблюдайте правила техники безопасности на участках где происходит установка магистрального газопровода

Магистральный трубопровод – это потенциально опасное сооружение, использовать которое можно только в соответствии со специальными инструкциями, регламентирующими строительство и эксплуатацию магистральных газопроводов.

За работой газопровода обязаны следить промышленные организации, использующие его. Они также должны завести специальный паспорт в двух экземплярах. К ним прилагается схема, на которую нанесены все трубопроводные детали, указан их тип, фирма-производитель, материал, установленная арматура.

Периодичность обхода или облета всей территории сооружения устанавливается в зависимости от нормативов обслуживания. В случае стихийного бедствия, которое могло повредить трубы, должен быть проведен внеочередной осмотр. Обследование переходов трубопровода через автомобильные дороги проводится ежегодно.

ЭЛЕКТРОХИМИЧЕСКАЯ ЗАЩИТА ТРУБОПРОВОДОВ

Практика показывает, что даже тщательно выполненное изоляционное покрытие в процессе эксплуатации стареет: теряет свои диэлектрические свойства, водоустойчивость, адгезию. Встречаются повреждения изоляции при засыпке трубопроводов в траншее, при их температурных перемещениях, при воздействии корней растений. Кроме того, в покрытиях остается некоторое количество незамеченных при проверке дефектов. Следовательно, изоляционные покрытия не гарантируют необходимой защиты подземных трубопроводов от коррозии. Исходя из этого, в строительных нормах и правилах отмечается, что защита трубопроводов от подземной коррозии независимо от коррозионной активности грунта и района их прокладки должна осуществляться комплексно: защитными покрытиями и средствами электрохимической защиты (ЭХЗ).

Электрохимическая защита осуществляется катодной поляризацией трубопроводов. Если катодная поляризация производится с помощью внешнего источника постоянного тока, то такая защита называется катодной, если же поляризация осуществляется присоединением защищаемого трубопровода к металлу, имеющему более отрицательный потенциал, то такая защита называется протекторной.

Мероприятия по защите территорий и сооружений от опасных геологических процессов

Мероприятия по защите территорий и сооружений от опасных геологических процессов проводят в соответствии с СП 116.13330.2012.

При прокладке подземных газопроводов в районах с многолетнемерзлыми грунтами избегают участков с подземными льдами, наледями и буграми пучения, проявлениями термокарста, косогоров с льдонасыщенными, глинистыми и переувлажненными пылеватыми грунтами. Бугры пучения следует обходить с низовой стороны.

Высоту прокладки надземного газопровода, проложенного в районах с многолетнемерзлыми грунтами, принимают с учетом рельефа и грунтовых условий местности и теплового взаимодействия. но не менее 0.5 м от поверхности земли в местах отсутствия прохода людей.

На участках надземных газопроводов, на которых происходит компенсация деформаций за счет перемещения трубы, высота прокладки должна быть выше максимального уровня снегового покрова не менее чем на 0.1 м.

Наземная прокладка газопроводов

Наземную прокладку, как правило, предусматривают:

в болотах, не примыкающих к затопляемым поймам рек:
при продольном и поперечном уклоне болот, но превышающем 10 %; в болотах, не подлежащих осушению;
при возможности укладки газопровода в горизонтальных и вертикальных плоскостях естественным изгибом.

Обвалование наземных газопроводов выполняют песчаным грунтом с откосами не менее 1:1.25 и устройством под газопроводом двухслойной хворостяной выстилки, уплотненной слоем песчаного грунта. Высоту обвалования принимают по результатам теплотехнического расчета. Поверх песчаной присыпки допускается устраивать обвалование минеральным грунтом.

Компрессорные станции

Компрессорные станции нужны для поддержания уровня давления и транспортировки необходимого объема газа по трубопроводу. Там газ проходит очищение от посторонних веществ, осушение, повышение давления и охлаждение. Пройдя обработку, газ под определенным давлением попадает обратно в газопровод.

Компрессорные станции, наряду с газораспределительными станциями и пунктами, входят в комплекс наземных сооружений магистрального газопровода.

К району стройки компрессорные установки транспортируются в виде полностью готовых к сбору блоков. Они возводятся на расстоянии примерно 125 километров друг от друга.

В состав компрессорного комплекса входят:

Компрессорная станция магистральных газопроводов

сама станция;
ремонтно-эксплуатационный и служебно-эксплуатационные блоки;
территория, на которой расположены пылеуловители;
градирня;
емкость для воды;
масляное хозяйство;
газоохлаждаемые устройства и др.

Рядом с компрессионной установкой обычно возводят жилой поселок.

Такие станции считаются отдельным видом техногенного влияния на природную среду. Исследования показали, что на территории компрессорных установок концентрация оксида азота в воздухе превышает максимально допустимый уровень.

Они также являются мощным источником шума. Ученые выяснили, что длительное воздействие шума от компрессорной станции становится причиной нарушений в человеческом организме, и, как следствие, вызывает различные болезни и может привести к потере трудоспособности. Кроме того, шум вынуждает животных и птиц уходить на новые места обитания, что приводит к их переуплотнению и уменьшению продуктивности охотничьих угодий.

Узел установки предохранительной системы

Основные сооружения, входящие в комплекс магистрального газопровода

Согласно СНиП, магистральный газопровод включает в себя трубопровод и все ответвления с диаметром труб не более 1420 мм. Избыточное давление передаваемого газа не должно превышать 10 МПа.

В состав газопроводного комплекса входят следующие объекты:

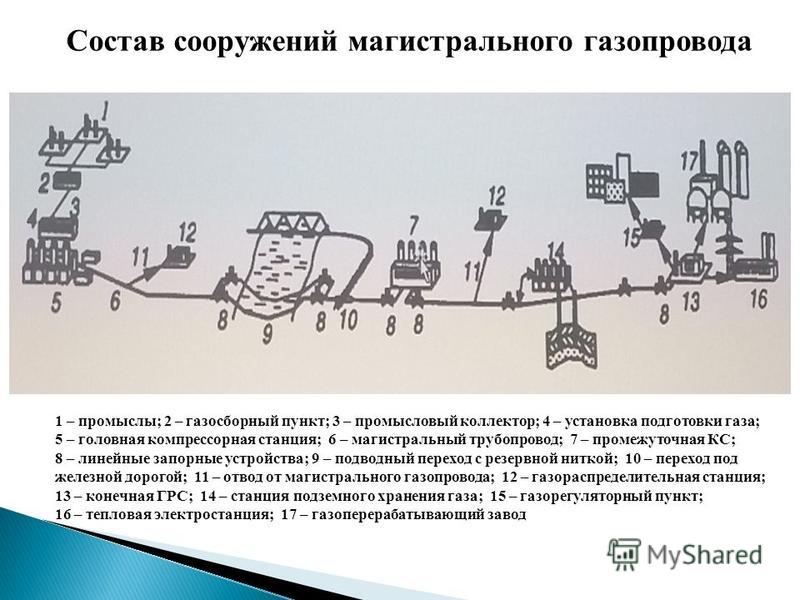

Состав сооружений магистрального газопровода

газовая скважина со «шлейфом»;
газосборный пункт;
газопромысловый коллектор;
очистительные сооружения;
газокомпрессорная станция;
магистральный газопровод;
запорные устройства;
переходная компрессорная станция;
переходы;
линия связи;
запасной набор труб;
вдольтрассовая дорога с подъездами;
газораспределительные станции;
отводы;
защитные сооружения;
лупинг;
городские газовые сети.

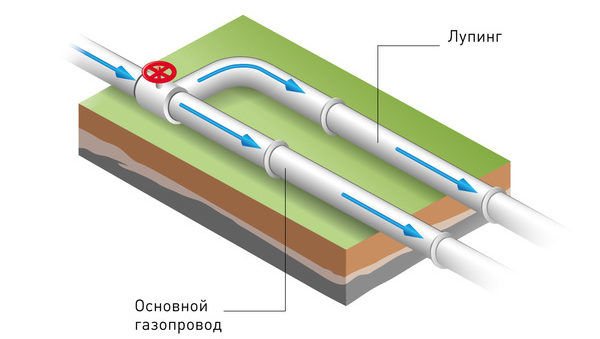

Лупинг – это трубы, укладка которых осуществляется параллельно основному трубопроводу. Лупинги сооружаются, если нужно повысить производительность трубопровода. Их месторасположения не имеет значения.

Лупинг газопровода

Виды

Выделяют несколько разновидностей природного газа.

Сухой

В составе сухого газа преобладает метан, и в относительно небольших количествах содержатся этан и тяжелые углеводороды. Сухой газ также называют нефтяным, так как он является попутным на месторождениях нефти.

Бедный

Бедный газ получают на каждой стадии гидрогенизации. Его очищают от сероводорода и углекислого газа. В нем содержится около 55 % водорода, 30 % метана, до 6 % этана.

Полученная фракция отправляется на установку глубокого охлаждения и разделения газа.

Жирный

Это нефтерастворенный газ, в составе которого присутствует большое количество гомологов метана и тяжелых углеводородов (от С3 и выше). Жирный газ в естественном виде не подходит в качестве топлива: он подлежит переработке на заводах.

Сырой

Сырой газ — природное горючее вещество, относящееся к группе углеводородных. Отличительная особенность — повышенное содержание тяжелых углеводородов (более 15 %). К сырым газам относятся попутные газы нефтяных залежей, а также газоконденсатных.

Сырой газ подлежит осушке, отбензиниванию и последующей очистке на газоперерабатывающих заводах.

Преимущества и недостатки газовых ПЭ-труб

Материалом изготовления труб для газопровода может быть не только полиэтилен, но и сталь или полипропилен, однако лидирующие позиции на рынке комплектующих для газопроводов занимают именно ПЭ-трубы.

Широкая популярность ПЭ-газопроводов обусловлена множеством достоинств полиэтиленовых труб:

Долгий срок службы – не менее 50 лет: полиэтилен не разлагается в естественной среде, нейтрален ко многим химически активным веществам, вследствие чего не склонен к уменьшению внутреннего диаметра из-за образования отложений и не подвержен коррозии, устойчив к погодным изменениям.
Надежность и безопасность: газонепроницаемые и прочные стенки труб не образуют протечек, гладкая внутренняя поверхность обеспечивает свободное движение газа, и в отличие от стальных труб полиэтиленовые не проводят электричество.
Простота монтажа: трубы имеют небольшой вес, выпускаются в виде длинномеров, что в совокупности с их эластичностью, позволяет прокладывать газопроводы с минимальным количеством соединений, водо– и газонепроницаемость стенок позволяет обойтись без установки гидроизоляции, для работы не требуется защитное снаряжение и сложное оборудование.
Экологичность: полиэтилен не выделяет в окружающую среду вредных веществ.
Экономичность: полиэтиленовые газовые трубы имеют невысокую стоимость как самих труб, так и комплектующих, монтаж также не требует серьезных финансовых затрат.

Рекомендуем ознакомиться: Установка сварных заборов и ограждений из профильной трубы своими руками

При всех достоинств трубы из полиэтилена не лишены недостатков:

Под воздействием солнечного света структура полиэтилена постепенно разрушается.
Интенсивных нагрузок этот материал не выдерживает, поэтому под дорогами и линиями коммуникаций ПЭ-трубы необходимо укладывать в металлический футляр, а в регионах с повышенной сейсмической активностью их использовать нельзя даже в комбинации с кожухом.
Диапазон выдерживаемых температур невелик – от -15 до 40 градусов, что вкупе с неустойчивостью труб перед ультрафиолетом и интенсивными нагрузками требует укладывания газопровода на глубину около 1 метра.

Нормы и СНиП газоснабжения

Показателем качества природного газа является количество метана. Все остальные компоненты природного газа – это неприятные добавки. Есть еще одна характеристика, в соответствии с которой газопровод делится по категориям — это давление газа в системе.

Какой газ используется в жилых домах

Природный газ – понятие условное, которое применяется для горючей газообразной смеси, добываемой из недр, и доставляемой потребителям тепловой энергии в жидком виде.

Состав разнообразен, но всегда преобладает метан (от 80 до 100%). Кроме того, в состав природного газа входят: этан, пропан, бутан, пары воды, водород, сероводород, углекислый газ, азот, гелий. Показателем качества природного газа является количество метана. Все остальные компонентыприродного газа – это неприятные добавки, которые создают загрязняющие выбросы и разрушают трубы. Природный газ для жилых домов, никак не распознаётся органами чувств, поэтому к нему добавляют сильно пахнущие газы – одоронты, выполняющие сигнальную функцию.

Какое давление газа в газопроводе жилого дома

Газопровод – это весь путь, который проходит газ по трубам от места хранения до потребителя. Газопроводы могут делиться на наземные, наводные, подземные и подводные. С точки зрения сложности проводящей системы они делятся на многоступенчатые и одноступенчатые.

Есть еще одна характеристика, в соответствии с которой газопровод делится по категориям — это давление газа в системе. Для газоснабжения городов и других поселений давление бывает:

низким — до 0,05 кгс/см2;
средним — до 0,05 до 3,0 кгс/см2;
высоким — до 6 кгс/см2;
очень высоким — до 12 кгс/см2.

Такая разница в давлении обусловлена назначением газопровода. Больше всего давления в магистральной части системы, меньше всего – внутри дома. Для системы с определённым давлением существует свой ГОСТ, отступать от которого категорически запрещено.

Нормы потребления газа на отопление дома

Нормы потребления природного газа населением определяются по следующим направлениям его использования:

приготовления еды в расчёте на 1 человека в месяц;
подогрев воды при автономном газо и водоснабжении в условиях отсутствия или наличия газового водонагревателя;
индивидуальное отопление жилых помещений и хозяйственных построек;
на нужды содержания домашних животных;

Нормы газа на отопление рассчитываются исходя из расхода в равных долях по месяцам всего года. Измеряются в кубометрах на 1 м2 отапливаемой площади или на 1 м3 отапливаемого объема. Если здание многоэтажное, то расчёт производится по каждому этажу отдельно. Как правило, к отапливаемым помещениям причисляются мансарды, цокольные этажи, а также некоторые подвальные помещения.

СНиП газоснабжения жилых домов

Требования СНиП в этой области сводятся к следующему:

Потребление газа определяется следующими показателями: на приготовление пищи с использованием газа — 0,5 м3 в сутки; на горячую воду, производимую газовым водонагревателем — 0,5 м3 в сутки; на отопление от газового отопительного аппарата — 7 — 12 м3 в сутки.
Давление газа в пределах внутреннего газопровода индивидуального жилого дома не может превышать величины в 0,003 МПа.
Надземные газопроводы на участке жилого дома должны располагаться там, где нет проезда транспорту и проходу людей. Они размещаются в высоту не менее чем на 0,35 м от земли до нижней части трубы.
При вводе в дом газовая труба низкого давления оборудуется отключающим устройством, размещённом на высоте до 1,8 м от земли.
Расстояние между трубопроводами, размещёнными в непосредственной близости к газопроводу, должно обеспечивать возможность доступа для целей ремонта и обслуживания.
Любые газовые хранилища следует вкапывать в грунт на глубину, определяемую расстоянием в 60 см от поверхности до резервуара, если зимой земля промерзает, и в 20 см, если промерзания нет. Если хранилища устанавливаются там, где уровень грунтовых вод не позволяет их закапывать, то резервуары нужно изолировать от воды и обеспечить их неподвижность. Газопровод низкого давления проводится под землёй, за исключением ситуации многолетней мерзлоты.
Внутри дома газопровод должен быть открытым. Иное допускается только в том случае, если газовые трубы размещены вблизи специальной вентиляции, и закрыты щитами, которые снимаются без специальных работ и приспособлений.
Там, где пересекаются строительные конструкции, газопровод помещается в специальные футляры. Их концы должны быть размещены не менее чем на 3 см от пола. Трубы не должны соприкасаться с футляром (зазор в 5 см). Эти 5 см должны быть закрыты эластичными материалами.
Отключающие устройства размещаются перед счетчиками и потребляющими газ устройствами.

Нормы использования газа населением

Для контроля потребления ресурсов существуют некоторые ограничения. Исходя из рассчитанных величин определяются тарифы на оплату коммунальных услуг, номинальное давление и объемы поставок газа

Особенно важно наличие нормативов в тех хозяйствах, где отсутствуют контрольно-измерительные приборы для учета

Расчет норм использования топлива выполняется для таких потребностей населения:

Приготовления пищи одним человеком в течение месяца;
Нагрев воды при независимом обеспечении водными и тепловыми ресурсами, включает в себя нормы для пользователей с колонками и без них;
Индивидуальное отопление жилых и хозяйственных зданий;
Уход за птицами и животными.

Нормативы определяются исходя из расчета на каждый календарный месяц, одинаковыми частями в течение всего года. Значения зависят от площади помещения или объема используемого ресурса. В многоэтажных строениях показатели рассчитываются для каждого этажа. Отапливаемыми участками признаются мансарды, цоколи и иногда подвалы.

Для зданий хозяйственного назначения расчет производится исходя из количества использованного газа на каждый кубометр помещения. В Российской Федерации существуют значительные отличия в нормах потребления топлива между регионами, поскольку в разных частях страны климатические особенности отличаются. По этой причине нормативы определяют региональные власти, которые учитывают продолжительность отопительного периода и уровень снижения температуры воздуха зимой.

Виды построения путепроводов газа

Классификация по схеме построения включает 3 вида газопроводов.

Тупиковые системы (одностороннее снабжение – транспортировка газа в одном направлении).
Кольцевые сети (газовый поток поступает по 2 и более линиям благодаря устройству замкнутых контуров, которых в разных путепроводах может быть разное количество).
Смешанные.

Второй пункт данной таблицы классификации, как показала практика, является и более надежным, и более удобным в эксплуатации. В частности, во время проведения ремонтных работ или модернизации сети отключать всех потребителей кольцевой системы газоснабжения не нужно (достаточно остановить подачу газа только к тому участку, который обслуживается).

Все сообщение между газопроводами различных типов и потребителями проходит через газорегуляторные пункты (коротко – ГРП). В ту же структуру входят газорегуляторные шкафы (ГРШ) и газорегуляторные установки (ГРУ).

Общая характеристика центральных газопроводов

Газопровод магистрального типа — это система труб и сооружений, используемых для доставки топлива из мест добычи или изготовления к клиентам. Он включает в себя основные и дополнительные трубы. Диаметр последних определяется особенностями объекта транспортировки, однако, не может превышать 1420 мм.

Трубопроводы делятся на три класса в зависимости от давления, под которым переносится вещество. Этот показатель обязательно нужно учитывать, поскольку в случае превышения нормы возрастает вероятность аварии.

Давление колеблется в диапазоне 1,2-10 МПа. Чаще всего рабочим считается показатель в 7,5 МПа

Магистральные газопроводы делятся на надземные, подземные и подводные. Первые благодаря небольшому подъему не мешают движению транспортных средств. Этот вариант доставки используется для преодоления водных препятствий, оврагов и прочих преград.

Подземные сети прокладываются в специальных траншеях. Глубина последних зависит от уровня промерзания грунтов

Поэтому при организации транспортировки влажного газа важно учитывать климатические особенности местности, структуру грунта, диаметр труб и др

А для труб с осушенным газом подойдет траншея глубиной 0,8 м. Ее дно покрывают слоем утрамбованного песка, укладываемые трубы покрывают несколькими слоями битумно-полимерной мастики или полимерной скорлупой, затем заполняют грунтом.

Подводные системы создаются с целью транспортировки продуктов из морских территорий, по дну рек или крупных озер.

Стандартный трубопровод оборудован главной и промежуточной компрессорными станциями. Каждая из них распределяет поток горючего по веткам с запроектированным диаметром и снижает его давление.

Например, газ перед попаданием к конечному потребителю проходит через главный, затем промежуточный распределительный пункт. В итоге давление уменьшается до значения, которое предусмотрено местными трубопроводами.

А для обеспечения сбалансированности функционирования системы непосредственно в районе потребления создаются специальные хранилища. К примеру, в летний период может накапливаться газ, который используется в холодное время года.

Нельзя допустить разрушение труб в результате их контакта с грунтом, водой или воздухом. Эта задача решается за счет внешней противокоррозионной изоляции.

Еще используется катодная защита, которая действует на базе отрицательного потенциала

Важно обеспечить надежность газовой сети. Она гарантируется за счет перекачивающего оборудования на компрессорных станциях, использования качественных стальных труб, создания дополнительных параллельных линий, которые сочетаются с основной благодаря перемычкам
