Нанесение размеров на чертежах: правила, отклонения, гост

согласно ГОСТ Р 21.1101-2013:

5.4.1 Линейные размеры на чертежах указывают без обозначения единиц длины:

— в метрах с точностью до двух знаков после запятой — на чертежах наружных сетей и коммуникаций, генерального плана и транспорта, за исключением случаев, оговоренных в соответствующих стандартах СПДС;

— в миллиметрах — на всех остальных видах чертежей.

5.4.2 Размерную линию на ее пересечении с выносными линиями, линиями контура или осевыми линиями ограничивают засечками длиной 2-4 мм, наносимыми с наклоном вправо под углом 45° к размерной линии, при этом размерные линии продолжают за крайние выносные линии (или соответственно за контурные или осевые) на 0-3 мм.

При нанесении размера диаметра или радиуса внутри окружности, а также углового размера размерную линию ограничивают стрелками. Стрелки применяют также при нанесении размеров радиусов и внутренних скруглений.

При нанесении размеров на аксонометрических схемах технологических трубопроводов и инженерных систем размерные линии допускается ограничивать стрелками.

Нанесение размеров выполняют согласно:

ГОСТ 2.302-68* Единая система конструкторской документации. Масштабы.

ГОСТ 21.501-2011 Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений.

При нанесении размеров на строительных чертежах необходимо руководствоваться правилами указанных стандартов.
Размеры на строительных чертежах проставляют в миллиметрах без обозначения единиц измерения. Размеры на строительных чертежах, как правило, наносят в виде замкнутой цепи. Размеры допускается повторять.

Размерные линии на строительных чертежах ограничивают засечками – короткими штрихами длиной 2 – 4 мм, проводимыми с наклоном вправо под углом 45° к размерной линии. Толщина линии засечки равна толщине сплошной основной линии, принятой на данном чертеже. При этом размерные линии должны выступать за крайние выносные линии
на 1–3 мм (рис.1).

Рис. 1. Размерная цепочка (размеры)

При недостатке места для засечек на размерных линиях, представляющих собой замкнутую цепочку, засечки рекомендуется заменять точками. Выносная линия может выступать за
размерную линию на 1–5 мм (рис. 2).

Рис. 2. Размерная цепочка (засечки)

Размерное число нужно располагать над размерной линией на расстоянии от 0,5 до 1 мм.
При нанесении размеров диаметров, радиусов и углов размерные линии ограничивают стрелками.

Расстояние от контура чертежа до первой размерной линии рекомендуется принимать не менее 10 мм. На практике это расстояние принимают 14–20 мм.

Расстояние между параллельными размерными линиями должно быть не менее 7 мм, а от размерной линии до кружка координационной оси – 4 мм.

На чертежах планов различают размерные линии, проводимые внутри плана (внутренние) и вне размеров изображения (внешние). Рекомендуемые требования нанесения внутренних и внешних размерных линий указаны на рис. 3.

Рис. 2. Размерная цепочка (отступы)

На фасадах и разрезах здания кроме размерных линий показывают расстояние по высоте от уровня чистого пола первого этажа до уровня поверхности различных элементов здания условными знаками высотных отметок (рис. 4).

Рис. 3. Высотные отметки

Уровень пола первого этажа принимают за отметку отсчета: 0,000. Отметки выше условной нулевой обозначают со знаком « + »; ниже нулевой указывают со знаком « – ». Знак отметки может сопровождаться поясняющими надписями. Например: «Ур.ч.п.» – уровень чистого пола; «Ур.з.» – уровень земли.

На строительных чертежах отметки уровней указывают в метрах с тремя десятичными знаками.

На фасадах и разрезах отметки помещают на выносных линиях или линиях контура. В том случае, если несколько знаков уровня располагаются около одного изображения друг над другом, рекомендуется вертикальные линии отметок ориентировать на одной вертикальной прямой, длину горизонтальной полочки – одинаковой длины.

На планах зданий, если это необходимо, отметки наносят в прямоугольнике или на полке линии-выноски.

Нанесение предельных отклонений размеров

Указание значений предельных отклонений имеет большое значение с точки зрения технологии изготовления. Исходя из этих данных, технологи будут выбирать конкретные способы механической и термической обработки, конкретный вид станочного оборудования, инструмент и оснастку.

Значения отклонений наносят сразу после величин. Если высокая точность изготовления не требуется, то нанесение этих требований в каждом месте чертежа необязательно, достаточно сформулировать их в общем виде в области технических требований. Данная формулировке должна содержать как значения, так и знак отклонений.

Если в общей записи не указываются конкретные значения допусков, допустимо использовать указание квалитета, или класса точности. Обозначается он литерами ±IT/2 , за которыми следует номер квалитета.

Указание предельных отклонений для валов и отверстий круглой формы сопровождается знаком ∅.

Если на различных участках одной и той же поверхности требуется выдержать различные отклонения, границу между ними указывают тонкой сплошной чертой, а размеры на чертежах вкупе с отклонением указывают для каждого участка по отдельности.

Общие сведения

Без размеров чертеж не имеет практической важности

По чертежу можно представить визуально предмет, но, когда на нем нет размеров, это просто рисунок, не имеющий практической важности. В любом графическом исполнении детали, предполагаемой для производства, важными и ответственными элементами являются её размеры. В любом графическом исполнении детали, предполагаемой для производства, важными и ответственными элементами являются её размеры

В любом графическом исполнении детали, предполагаемой для производства, важными и ответственными элементами являются её размеры.

Чертежник просто переносит на кальку конструкторскую мысль, специалисту, разрабатывающему проект со сложными деталями.

Придется проставлять параметры каждого отдельного случая, где понадобятся не только знания стандартов, но и производства.

Госстандартом определено как законом условность надписей с нанесением размерных выносных линий и распределением цифровых значений.

Линейные размеры указывают на эскизе вместе с предельными отклонениями с использованием измерительных единиц в миллиметрах без их обозначения.

Когда они отличаются от мм, а нужны по техническим соображениям в см или м, тогда ставится рядом с числом и особая единица измерения. Возможно опустить такое указание, если это положение предусмотрено в установленном документальном порядке.

Наименованием для размеров служит обозначение в числах линий, углов, кривых — тех параметров, которые изображают определенные предметы с деталями и элементами.

Главные положения общепринятого стандарта

Нанесение размеров (дальше по тексту сокращения) на чертежах нужно для того, чтобы у читающего чертеж была возможность правильно понять габариты детали и ее составляющие

Важно давать реальные параметры и не обращать внимания на масштаб и детальность выполнения изображения

Цель любого чертежника — нанести размеры таким образом, чтобы процесс производства деталей по ним обходился без подсчетов и вычислений.

Наносить необходимо минимум размеров, но достаточное количество для того, чтобы изготовить и проконтролировать изделие.

Если какого-либо одного размера нет, чертеж становится довольно проблематично использовать. Р-ы, отображенные на чертеже, должны быть четкими и понятными.

Эти и прочие требования регулирует ГОСТ 2.307-2011. Основные из них:

линейные р-ы обозначаются мм, но на ч-же это не указывается; для угловых р-в используют такие единицы как градус, секунда, минута — здесь уже их нужно прописывать; основ-я надпись содержит только одно указание на р-р; размерные прямолинейные отрезки обозначают при помощи размерных линий (РЛ), проводимых параллельно отрезкам

Расстояние от контурной линии — 10 мм, расстояние между отрезками и линиями — 7 мм; линии выносные располагаются по отношению к размерным перпендикулярно; от 1 до 5 мм — на такое расстояние выступают выносные линии за окончания стрелок РЛ; что касается стрелки размерной линии, то в длину она должна быть 2,5 мм, а градус угла при вершине — 20; важно следить, чтобы форма и параметры всех стрелок чертежа были идентичными

Как правильно определить размеры мебели

Вы решили приобрести тумбу размером 600х400х500? Что обозначает первый, второй и третий габаритные размеры? Как определить размер кровати из сосны, кровати металлической односпальной правильно? Габариты мебели бывают разными. Иногда можно встретить обозначения без маркировки (ШГВ). Как же правильно указывать габариты мебели ?

Основные габариты мебели

Ширина х Глубина х Высота (Ш х Г х В)

Обозначение габаритов мебели без лицевой стороны Длина-Ширина-Высота

(Столы, сундуки для лежания, металлические кровати, кровати из сосны) L-B-H, L – это длина (ГОСТ 13025.3 п 2), В – это ширина , Н – высота либо Д х Ш х В

Габариты мебели с определенной лицевой стороной L х B х H Ширина-Глубина-Высота

(Столы, шкафы , диваны для сидения, кресла, стулья, настенные полки) L – это ширина, В – это глубина (ГОСТ 13025.3 п. 3.1), Н – высота

Габариты мебели для лежания с неопределённой (множественной) лицевой стороной Д х Ш х В Длина-Ширина-Высота.

Кровать из сосны, диван-кровать, лавка, сундук для лежания и изделия, стол обеденный, стол заседаний и подобное: Д х Ш х В (Длина-ширина-высота) .

Справочный размер

Справочный размер – это размер, не подлежащий выполнению по данному чертежу и отмеченный на чертеже знаком *. При наличии на чертеже справочных размеров в технических требованиях должно обязательно записываться : «* Размер для справок». К справочным размерам относятся:

один из размеров замкнутой размерной цепи. Такой размер на данном чертеже не имеет предельных отклонений
размеры, определяющие положение элемента детали, подлежащих обработке по другой детали
размеры на сборочном чертеже, по которым определяются предельные отклонения отдельных элементов конструкций
размеры на сборочном чертеже, перенесенные с чертежей деталей и используемых в качестве установочных и присоединительных
габаритные размеры на сборочном чертеже, перенесенные с чертежа деталей или являющихся суммой размеров нескольких деталей
размеры деталей/элементов из сортового, фасонного, листового и другого проката, если они полностью определяются обозначением материала, приведенном в соответствующей графе основной надписи.

ОСНОВНЫЕ ПОЛОЖЕНИЯ

1.1. Определенная величина обозначается буквой латинского или греческого алфавита без индексов или с индексами, служащими для уточнения различных характеристик этой величины.

1.2. Прописные и строчные буквы «О, о» латинского алфавита не должны употребляться в обозначениях. Буквы греческого алфавита следует принимать по табл. 1.

1.3. Буквенные обозначения необходимых величин, не приведенных в настоящем стандарте СЭВ, устанавливают по принципу, указанному в табл. 2.

Сила, произведение силы на длину, длина в степени, не равной единице

Прописные латинского алфавита

Длина, отношение длины ко времени в какой-либо степени, отношением усилия к единице длины или площади

Строчные латинского алфавита

Строчные греческого алфавита

1.4. Индексы подразделяются на цифровые и буквенные. Буквенные дополнительно подразделяются на одно-, двух- и трехбуквенные. Для обозначения цифровых индексов используются арабские цифры, а для обозначения буквенных индексов — буквы латинского алфавита.

1.5. Цифровые индексы применяются для выражения порядкового номера данного обозначения.

1.6. Однобуквенные индексы применяются для обозначения осей координат, расположения, вида материала, напряженного состояния, действующей нагрузки и других характеристик.

1.7. Двухбуквенные и трехбуквенные индексы применяются в том случае, когда использование однобуквенных индексов может привести к неясностям. Они отделяются от однобуквенных индексов запятыми.

1.8. Индексы располагаются с правой стороны букв внизу. При печатании на пишущей машинке букву и индекс допускается печатать на одной строчке.

1.9. Если в настоящем стандарте отсутствует необходимый индекс, его следует устанавливать из строчных букв латинского алфавита.

1.10. Обозначение, выражающее геометрическую величину, допускается дополнять вертикальным штрихом справа, если необходимо обозначить, что имеется ввиду сжатая часть сечения или элемента.

Сечения

Подробности: Категория: Инженерная графика

Автор видеоурока: к.пед.н., доцент кафедры ИГиСАПР Кайгородцева Н.В.

СЕЧЕНИЯ

На рис. 274, а показан чертеж рычага. Главный вид и вид сверху с двумя местными разрезами не выявляют форму его средней части. Форму средней части можно показать с помощью профильного разреза (рис. 274, б), но элементы, расположенные за секущей плоскостью, не дают дополнительную информацию о форме детали и являются лишними. В таких случаях удобно применять изображение, называемое сечением (рис. 274, в).

Сечением называется изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями, на сечении показывается только то, что расположено непосредственно в секущей плоскости.В случае, показанном на рис. 274, вместо профильного разреза достаточно выполнить сечение (рис. 274, в). Применение сечений сокращает графическую работу при выполнении чертежа.

В отличие от разреза на сечении показывается только то, что расположено непосредственно в секущей плоскости, все, что лежит за ней, не изображается. На рис. 275 наглядно показано различие между сечением и разрезом.Сечения в зависимости от расположения их на чертеже делятся на вынесенные и наложенные. Вынесенные сечения располагают на свободном месте поля чертежа (рис. 276, а) или в разрыве изображения предмета (рис. 276, в). Наложенные сечения располагают на соответствующем изображении предмета (рис. 276, б).

Предпочтительны вынесенные сечения. Их контур вычерчивают сплошными толстыми линиями (рис. 276, а). Контуры наложенных сечений вычерчивают сплошными тонкими линиями.В случаях, подобных показанным на рис. 276, при симметричной фигуре сечения положение секущей плоскости не указывается.Для несимметричных сечений, расположенных в разрыве или наложенных, положение секущей плоскости указывается линией сечения со стрелками, но буквами не обозначается (рис. 277, а и б).

Во всех остальных случаях выполнения сечений положение секущей плоскости должно быть показано линией сечения с указанием стрелками направления взгляда, а над самими сечениями выполняется надпись (рис. 278, а и б).

При совпадении секущей плоскости с осью поверхности вращения, ограничивающей отверстие или углубление, контур отверстия или углубления в сечении показывается полностью, хотя этот контур и не расположен в секущей плоскости (рис. 277, в, см. стрелки К), т. е. сечение оформляется как разрез. Если секущая плоскость проходит через некруглые отверстия (рис. 279, а) и сечение получается состоящим из отдельных частей (рис. 279, б), то сечение должно быть заменено разрезом (рис. 279, в).

https://vk.com/video_ext.php

При выполнении нескольких одинаковых сечений одной и той же детали изображается только одно сечение, а линии сечения обозначаются одной и той же буквой (рис. 278, б). Сечение при необходимости можно поворачивать, добавляя к надписи над ним слово «повернуто» (рис. 278, б, сечение Если при этом секущие плоскости непараллельны друг другу, то надпись «повернуто» не наносится (рис. 278, , сечение В—В).

Сечение может выполняться несколькими секущими плоскостями, как на рис. 279, г.

Допускается вместо секущих плоскостей применять секущие цилиндрические поверхности, развертываемые затем в плоскость. На рис. 280 деталь имеет различные отверстия. Форму этих отверстий удобно выявить, применяя развернутое сечение детали секущей цилиндрической поверхностью, указанной линией сечения со стрелками и буквами. Над развернутым сечением выполняется надпись теми же буквами с добавлением слова «развернуто».

ВЫНОСНЫЕ ЭЛЕМЕНТЫ

В тех случаях, когда на основном изображении невозможно изобразить мелкие элементы изделия со всеми подробностями, применяют выносные элементы.Выносным элементом называют дополнительное отдельное изображение в увеличенном виде какой-либо части изделия, требующей графического и других пояснений в отношении формы, размеров и иных данных.При применении выносного элемента соответствующее место изображения отмечают замкнутой сплошной тонкой линией (окружностью или овалом) с обозначением римской цифрой порядкового номера выносного элемента на полке линии-выноски (рис. 281).

Над выносным элементом указывается та же цифра и масштаб, в котором выполнен выносной элемент (масштабы могут быть различные).Выносной элемент следует располагать возможно ближе к соответствующему месту на изображении предмета. Выносной элемент может содержать подробности, не указанные на соответствующем изображении, и может отличаться от него по содержанию. Например, изображение может быть видом, а выносной элемент — разрезом.

ГОСТ Р 21.1101-2013 СПДС. Основные требования к проектной и рабочей документации

Данный ГОСТ устанавливает основные требования к проектной и рабочей документации для строительства объектов различного назначения.

Требования к нанесению размеров указаны в разделе 5.4 ГОСТ Р 21.1101-2013.

5.4 Нанесение размеров, уклонов, отметок и надписей

5.4.1 Линейные размеры на чертежах указывают без обозначения единиц длины:

в метрах с точностью до двух знаков после запятой — на чертежах наружных сетей и коммуникаций, генерального плана и транспорта, за исключением случаев, оговоренных в соответствующих стандартах СПДС;
в миллиметрах — на всех остальных видах чертежей.

5.4.3 Отметки уровней (высоты, глубины) элементов конструкций, оборудования, трубопроводов, воздуховодов и др. от уровня отсчета (условной «нулевой» отметки) указывают в метрах без обозначения единицы длины с тремя десятичными знаками, отделенными от целого числа запятой, за исключением случаев, оговоренных в соответствующих стандартах СПДС.

Отметки уровней на фасадах, разрезах и сечениях помещают на выносных линиях (или на линиях контура) и обозначают знаком ««, выполненным сплошными тонкими линиями с длиной штрихов 2-4 мм под углом 45° к выносной линии или линии контура, в соответствии с рисунком 5; на планах — в прямоугольнике в соответствии с рисунком 6, за исключением случаев, оговоренных в соответствующих стандартах СПДС.

Рисунок 5Рисунок 6

«Нулевую» отметку, принимаемую, как правило, для поверхности какого-либо элемента конструкций здания или сооружения, расположенного вблизи планировочной поверхности земли, указывают без знака; относительные отметки выше нулевой указывают со знаком «+», ниже нулевой — со знаком «-«.

Примечание — В качестве нулевой отметки для зданий принимают, как правило, уровень чистого пола первого этажа.

5.4.4 На планах направление уклона плоскостей указывают стрелкой, над которой при необходимости проставляют числовое значение уклона в процентах в соответствии с рисунком 7а или в виде отношения единицы высоты плоскости к соответствующей горизонтальной проекции (например, 1:7).

Рисунок 7

Допускается числовое значение уклона указывать в промилле или в виде десятичной дроби с точностью до третьего знака.

На разрезах, сечениях и схемах перед размерным числом, определяющим числовое значение уклона, наносят знак » «, острый угол которого должен быть направлен в сторону уклона (кроме крутизны откосов насыпей и выемок). Обозначение уклона наносят непосредственно над линией контура или на полке линии-выноски в соответствии с рисунком 7б.

Допуски расположения

Эта категория характеристик объединяет разрешённые интервалы изменения следующих геометрических параметров:

перпендикулярности (должны строго соблюдаться угловые характеристики между плоскостями);
параллельности (расстояние между отдельными элементами сохраняется в пределах разрешённых изменений на протяжении всей поверхности);
соосности;
наклона;
симметричности;
пересечения осей.

Кроме перечисленных параметров к этой категории относится так называемый позиционный допуск. Он устанавливается для деталей, имеющих несколько отверстий, из которых в дальнейшем будет собран агрегат. Размеры позиционного допуска отражаются между центрирующими отверстиями. Его обозначают при помощи специального знака в виде окружности, которая пересекается небольшим отрезком. Он может располагаться горизонтально или вертикально.

В современных деталях существует большое количество вариантов отклонения от параллельности. Это могут быть отклонения параллельности между плоскостями, отдельными поверхностями или целой группой, меду отверстиями. Оценка допуска параллельности производится с использованием специальной базы. Знаками допусков расположения элементов, для которых необходимо проверять параллельность служит набор специальных графических изображений. Проверка параллельности позволяет определить величину угла отклонения одной плоскости от другой.

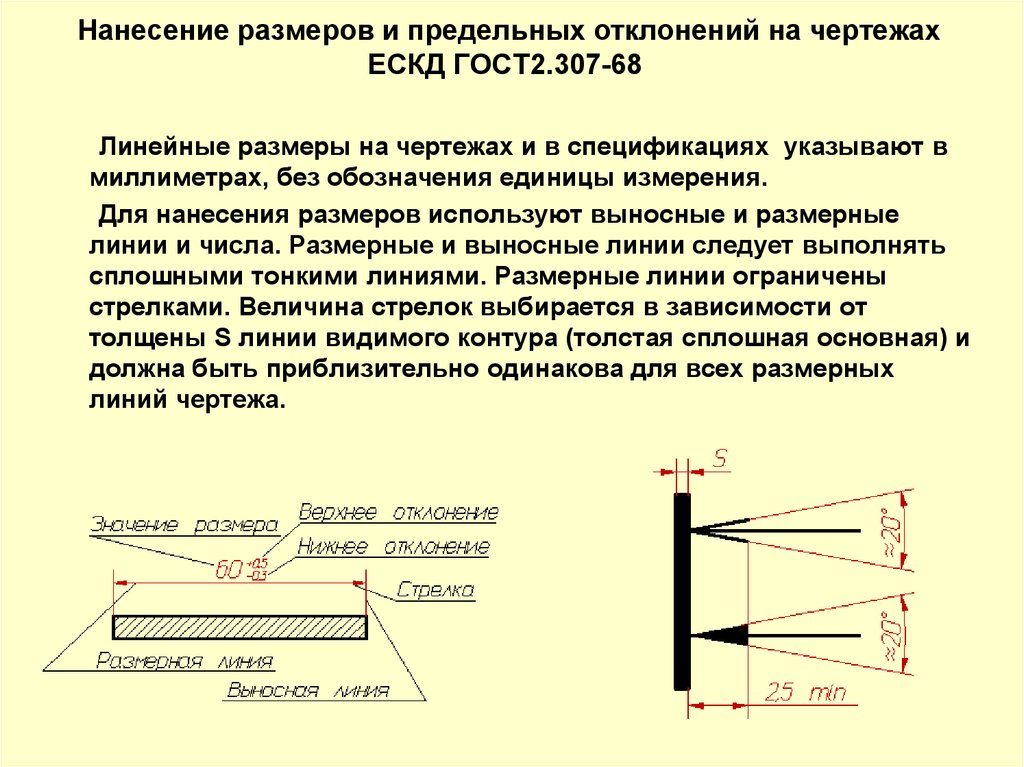

ОСНОВНЫЕ ПРАВИЛА НАНЕСЕНИЯ РАЗМЕРОВ НА ЧЕРТЕЖАХ (ВЫНОСНАЯ ЛИНИЯ, РАЗМЕРНАЯ ЛИНИЯ, СТРЕЛКИ, ЗНАКИ ДИАМЕТРА, РАДИУСА, РАСПОЛОЖЕНИЕ РАЗМЕРНЫХ ЧИСЕЛ)

Величину изображённой детали можно определять только по размерным числам. Их наносят над размерными линиями возможно ближе к их середине (рис. 4).

Размерные линии ‘Ограничивают стрелками, которые остриём должны касаться выносных линий (размеры 110, 30, 15, 0 20 и другие на рис. 4), линий контура (размер 040) или осевых линий.

Размерную линию следует проводить параллельно отрезку, размер которого указывают по возможности вне контура изображения. Расстояние между параллельными размерными линиями и от размерной линии до параллельной ей линии контура берут от 7 до 10 мм.

Нельзя допускать, чтобы размерные линии пересекались с выносными или являлись продолжением линий контура, осевых, центровых и выносных. Запрещается использовать линии контура, осевые, центровые и выносные в качестве размерных.

Чтобы размерные линии не пересекались с выносными, меньший размер наносят ближе к изображению, а больший – дальше (размеры 15, 30 и размер 110 на рис. 4).

Форма стрелки показана на рис. 5. Размер стрелок следует выдерживать приблизительно одинаковым на всём чертеже.

Каждый размер на чертеже указывают только один раз.

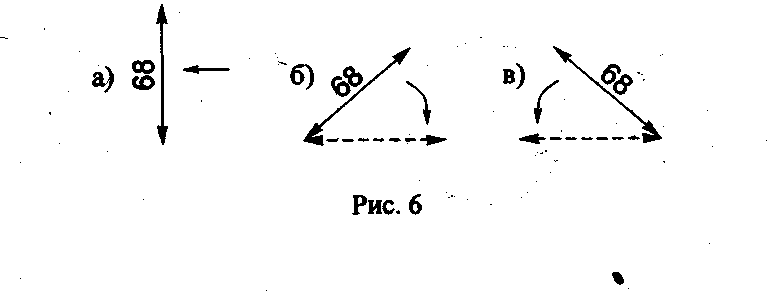

Размерные числа линейных размеров наносят в соответствии с положением размерных линий, как показано на рис. 6. Если размерная линия вертикальная, то размерное число ставят справа (рис. 6а). На наклонных размерных линиях цифры пишут так, чтобы они оказались в удобном для чтения положении, если дать размерной линии “упасть” в горизонтальное положение, как это указано стрелками на рис. 6 а, б, в.

Линейные размеры на машиностроительных чертежах указывают в миллиметрах; если размеры нанесены у изображений, то единицы измерений (мм) не проставляют (см. рис.4).

Угловые размеры наносят, как показано на рис. 7. Их указывают в градусах (°), минутах (‘) и секундах (“), проставляя единицы измерения, например, размер 30° на рис. 7. Размерную линию при этом проводят в виде дуги окружности с центром в вершине угла.

Для обозначения диаметра перед размерным числом во всех случаях наносят знак – кружок, перечеркнутый прямой линией под углом 75°. Применение и построение этого знака показано на рис. 8.

Для обозначения радиуса перед размерным числом всегда наносят знак R – латинская прописная буква (см. рис. 4). Стрелку наносят с одной стороны (см. рис. 9)

Если деталь имеет несколькоодинаковыхотверстий или других элементов (кроме скруглений), то наносится размер одного из них, а количествоотверстий или других элементов указывают перед размерным числом, например 3 отв.16 (рис. 10а).

Размеры толщины или длины детали, форма которой задана одним видом, наносят, как показано на рис. 10. Перед числом, указывающим толщину детали, наносят букву S, а перед числом, указывающим длину детали, – букву L

Основные определения

На чертеже можно показать работоспособность каждого элемента

Технически различают размеры следующими категориями:

номинальными, получаемыми конструкторами из расчетов для определения жесткости и прочности, чтобы использовать материал как эксплуатационный, технологический, конструктивный;
действительными или измеренными фактически с допуском на погрешность;
предельными принимаются значения ограниченные рамками с действительными величинами или равными с ними.

Диапазон может выражать сборочную единицу, в которой части движутся и находятся неподвижными, в этом случае их называют:

сопряженными, а их очертание указывает на участок соприкасаемых поверхностей и положение;
свободными, показывающими в какой форме, находятся эти площади.

На чертеже также можно показать работоспособность каждого элемента или как использовать размер в производстве детали, применив габарит:

конструктивный, который появился посредством расчета;
технологический, поставленный для механической операции.

Чтобы легче было читать чертеж, его снабжают специальными знаками.

Правила простановки допусков

В паре сопрягающихся деталях различают поверхности: охватывающую (отверстие) и охватываемую (вал).

Существует условное деление по вариантам соединений. При гладком цилиндрическом охватывающие детали сопряжения круглые и имеют форму цилиндра. Другой вид: плоское с параллельными плоскостями. Здесь соединительные элементы расположены в параллельных по отношению друг к другу плоскостях. В первом случае под размером подразумевается диаметр, во второй вариации за размер берётся расстояние между параллельными поверхностями.

Действительный размер после измерения может иметь допустимую погрешность и должен находиться в интервале между максимальным и минимальным размерами, которые являются двумя предельными значениями.

При разработке следует помнить, что неизменно имеется погрешность в точности изготовления. Существующее небольшое отклонение составляет разность между самим размером в действительности и его номинальным значением.

Бывает верхнее и нижнее предельные отклонения. Разность между наибольшим и наименьшим пределами считается допуском.

В зависимости от простановки допусков соединения деталей бывают трёх типов:

с зазорами;
с натягами;
переходные.

Посадка сопрягаемых деталей с зазором позволяет более свободное относительное перемещение, натяг ограничивает эту свободу. В случае когда посадка рассчитана с зазором, размер охватывающего элемента, а именно отверстия больше охватываемого, то есть вала, и наоборот: при натяге количественные параметры вала преобладают над аналогичными в отверстиях. Переходные посадки предполагают получение как натягов, так и зазоров.

Поля допусков основных отверстий и валов обозначают буквами А и В с числовым индексом класса точности. Обозначения других полей устанавливают в стандартах на допуски и посадки и прописаны в сводных таблицах.

При невыполнимости контроля допусков используются справочные размеры. Они помечаются звёздочкой, а в технических требованиях указывается ссылка на то, что размер приведён для справок. К ним относятся:

величины деталей из листового материала и определяемые толщиной исходного листа;
один из размеров замкнутой размерной цепи;
данные с изделий-заготовок;
размеры на сборочном чертеже и др.

Отклонения размеров нужно вписывать после номинальных величин. Если не требуется особая точность изготовления, то для упрощения допуски можно не указывать на поле чертежа, достаточно сделать запись в технических требованиях чертежа с указанием квалитета: неуказанные предельные отклонения размеров: Н 14, h 14.

Правила нанесения размеров и размерных линий

Повторение размеров одного и того же элемента детали на разных ее изображениях, а также в технических требованиях в основной надписи или спецификации не допускает
Допускается повторять на чертеже размеры одинаковых элементов, если они являются справочными, определяющими положение элементов детали
Допускается повторять на чертеже размеры одинаковых элементов, если они являются справочными размерами деталей (элементов) выполненных из проката
Выносные линии должны выходить за концы стрелок размерных линий на 1- 5 мм
Размерные линии ограничиваются по концам стрелками, длина которых должна находиться в пределах 5- 7 мм
Расстояние размерной линии от параллельной ей линии контура осевой, выносной и других линий должно быть в пределах 6- 10 мм

Расстояние размерной линии от параллельной ей линии контура осевой, выносной и других линий для сборочных чертежей и чертежей общих видов должно быть не менее 10 мм от линии наружного контура

Размерные линии рекомендуется выносить за контур изображения

Необходимо избегать пересечения размерных и выносных линий

При изображении изделия с разрывом размерную линию не прерывают

Размерные числа указываются над размерными линиями ближе к середине, не касаясь линий

При нанесении нескольких параллельных или концентрических размерных линий размерные линии располагают в шахматном порядке

При недостатке места для стрелок из-за близко расположенной контурной или выносной линии их допускается прерывать

Размерные числа и предельные отклонения не допускается разделять или пересекать какими бы то ни было линиями чертежа

Не допускается разрывать линию контура для нанесения размерного числа и наносить размерные числа в местах пересечения размерных, осевых или центровых линий.

В месте нанесения размерного числа осевые, центровые линии и линии штриховки прерывают

При нанесении угловых размеров в зоне, расположенной выше горизонтальной осевой линии, их наносят над размерными линиями с выпуклой стороны, а в нижней зоне – со стороны вогнутости размерной линии.

При нанесении угловых размеров в заштрихованной зоне размерные числа указывают на горизонтально нанесенных полках линий-выносок

Размерные линии с обрывом применяют, если вид или разрез симметричного изделия или отдельных симметрично расположенных элементов, изображают только до оси или до линии обрыва изделия

Обрыв размерной линии допускается при нанесении размера диаметра окружности независимо от того, изображена ли окружность полностью или частично, при этом обрыв размерной линии делают дальше центра окружности
Если диаметр окружности менее 12 мм , то центровые линии проводят сплошными тонкими линиями

При указании положения центра радиуса дуги, его изображают пересечением центровых или выносных линий. При большой величине радиуса допускается приближать его центр к дуге, при этом размерная линия показывается с изломом под углом 900

Если не требуется указывать размеры, определяющие положение центра дуги окружности, то размерную линию допускается не доводить до центра и смещать ее относительно центра

Размеры двух симметрично расположенных элементов изделия (кроме отверстий) наносят один раз без указания их количества, группируя, как правило, все размеры в одном месте.

Число отверстий одинакового размера симметрично расположенных элементов всегда указывается полностью, а их размеры только один раз

Повторение размеров одинаковых элементов допускается при условии значительного удаления их друг от друга и если они не увязаны между собой размерами

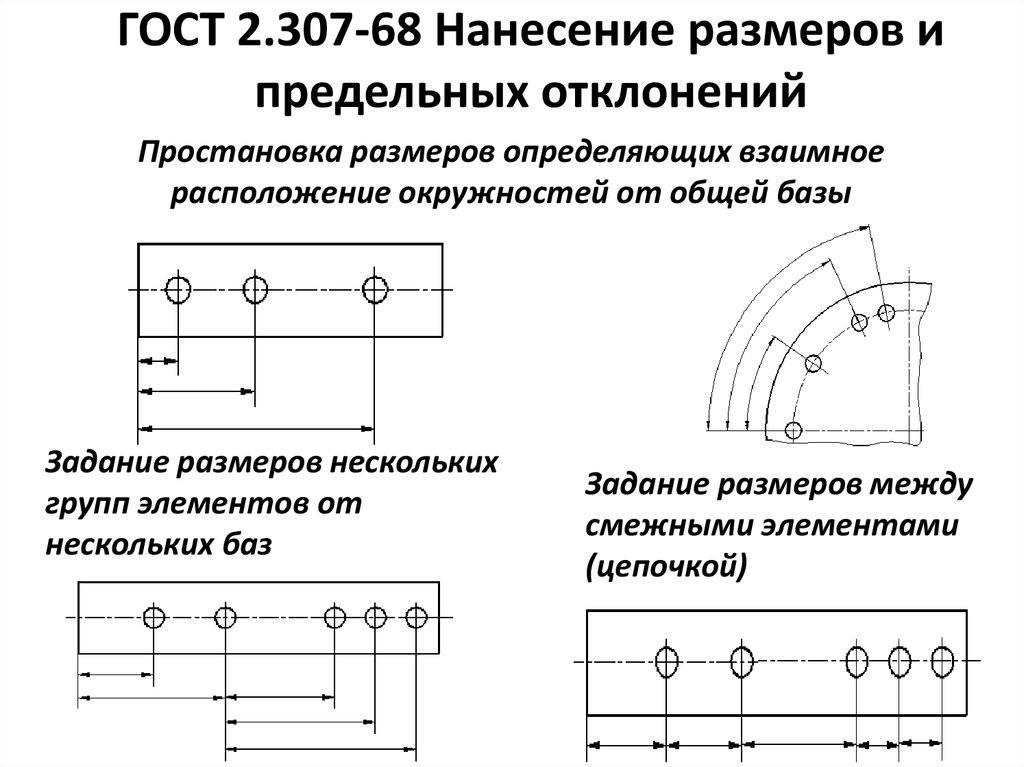

Допускается наносить размеры в нарастающем порядке только в том случае, если имеется большое количество размеров, нанесенных от общей базы. В этом случае допускается наносить линейные и угловые размеры от отметки «0» общей размерной линии, располагая их в направлении выносных линий и у их концов

Что нужно помнить в итоге

Чертеж конструктор выполняет в определенном масштабе, но числовое обозначение размеров в нём, должно быть перенесено по факту с действительными значениями.

При этом шрифт необходимо использовать одинаковый, а цифры ставить над серединой черты. Проставленные цифровые размеры нельзя делить, пересекать другими чертежными знаками.

Указание предельного отклонения следует делать после постановки номинального. Допускается нанесение справочных параметров с наличием специального знака и письменного уведомления, что сделана подобная запись.

В этом видео вы узнаете о простановке размеров в AutoCAD:
