Небольшая по размеру, простая в эксплуатации: печь-буржуйка для дачи

Как правильно выбрать газовую печку для бани

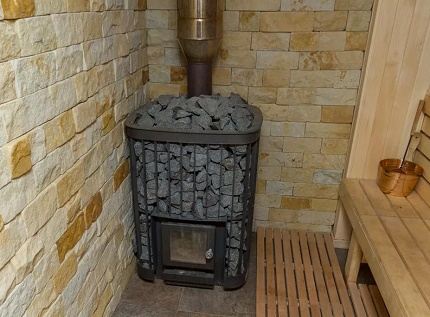

Печка – это самый важный элемент парной. От нее зависит, насколько комфортным и полезным будет посещение бани, и сколько это будет стоить.

Дизайн газовой печки – не последний критерий выбора. Важен также объем камней, плеснув воду на которые можно регулировать жесткость пара и прочие характеристики парения

Что касается технических параметров, то главными являются:

• площадь парного помещения;
• номинальная мощность;
• тип топки;
• материал изготовления;
• способ управления;
• особенности монтажа;
• дизайн.

Если мощность печки будет слишком большой для объема парной, то воздух нагреется быстро, а камни прогреться не успеют. Значит, получить достойный пар будет проблематично.

При малой мощности, печь будет работать на пределе своих возможностей, что приведет к ее быстрому износу, деформациям. В итоге придется тратиться на дорогостоящий ремонт или и вовсе покупать новый агрегат.

Следовательно, необходимо определить объем парной приплюсовать к нему объем смежных помещений, если их также планируется обогревать с помощью этой же печи. К полученному значению можно добавить 20-25% и на основе этих данных выбирать модель уже по остальным критериям.

Облицовка газовой печки кирпичом или плитами натурального камня существенно повышают теплоотдачу агрегата, защищают любителей бани от прямого воздействия высоких и сверхвысоких температур

Важно обратить внимание на топку, которая должны быть выполнена из марок стали, способных выдерживать высокие температуры и их значительные перепады. Желательно, чтобы печка имела тепловую инерцию, то есть могла сохранять тепло после выключения. Это позволит не только сэкономить топливо во время купания, но и просушить банные помещения после завершения всех процедур

Это позволит не только сэкономить топливо во время купания, но и просушить банные помещения после завершения всех процедур

Желательно, чтобы печка имела тепловую инерцию, то есть могла сохранять тепло после выключения. Это позволит не только сэкономить топливо во время купания, но и просушить банные помещения после завершения всех процедур.

Если печь будет греть воду и для душевой, которая находится за пределами парилки, стоит выбрать модель с выносным баком. Любителям влажного пара нужно покупать печку с открытой каменкой. Для ценителей сухого жара потребуется агрегат с закрытой каменкой, в которой прогрев камней достигает 500°С.

Мультирежимные модели помогут не ограничивать себя в чем-то одном и, в зависимости от настроения, париться то в русской парной, то в финской сауне. Некоторые печки способны обеспечить условия восточного хамама и инфракрасной сауны.

Дополнительное оборудование позволит управлять агрегатом на расстоянии и готовить баню к своему приезду, находясь за сотни километров от нее. Остается пожелать удачной покупки и легкого пара!

Разнообразие конструкций: какую выбрать

В зависимости от назначения печи из газовых баллонов можно разделить на несколько групп:

• отопительно-варочные приборы, которые предназначаются для установки в жилых помещениях. Нередко их оснащают водяной рубашкой и используют в качестве основного теплогенератора загородного дома или дачи;
• буржуйки для обогрева складских, подсобных и других нежилых помещений;
• приборы для приготовления пищи;
• малогабаритные обогревающие и отопительно-варочные печи переносного типа.

Самыми сложными из них являются стационарные агрегаты, что обусловлено повышенными требованиями к тепловой эффективности и экономичности. Тем не менее существуют конструкции, которые не уступают промышленным образцам как по производительности, так и по безопасности эксплуатации.

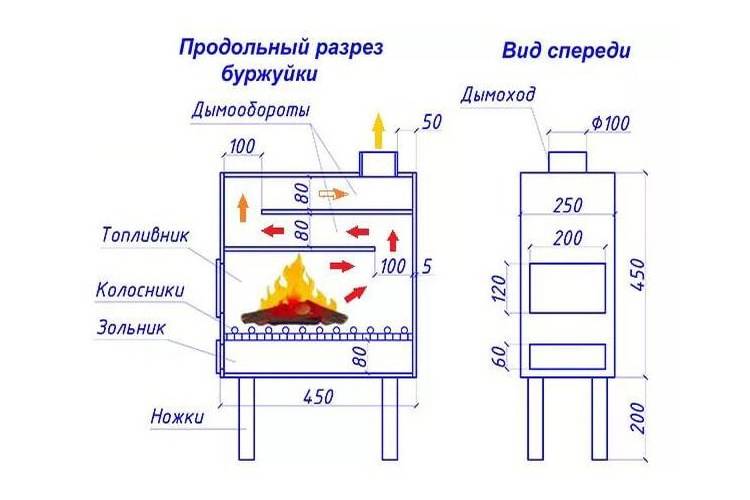

Простая буржуйка прямого горения

Всё, что понадобится для изготовления такой печки — газовый баллон, печная труба и несколько обрезков ненужных труб и уголков. Роль загрузочной дверцы выполняет часть баллона, полученная при обустройстве топочного проёма, а колосниковую решётку заменяют прорези или отверстия в нижней его части. При этом баллон располагают вертикально или горизонтально. При выборе конструкции учитывают, что первый вариант занимает меньше места, а второй обладает увеличенной теплоотдачей.

Печь буржуйка является простейшим отопительным прибором

Отопительные приборы длительного горения

Длительность работы данных агрегатов обуславливает способ сжигания твёрдого топлива, включающий как обычное горение, так и пиролиз. Конструкция требует обустройства дожиговой камеры, поэтому для постройки отопительного прибора понадобится баллон ёмкостью не менее 50 литров. Достоинство печей длительного горения в том, что в качестве топлива можно использовать не только дрова и уголь, но и любое горючее растительного происхождения — опилки, солому, мелко нарубленные ветки и т. д. КПД агрегатов длительного, или, как их ещё называют, поверхностного горения достигает 85% — один из самых высоких показателей среди твердотопливных приборов.

Печь длительного горения использует самые передовые способы сжигания твёрдого топлива

Обогревающие агрегаты на отработке

По сложности изготовления отопительный прибор для работы на отработанном моторном масле приближается к конструкциям, использующим пиролиз. К слову, внутри такой печи также протекают процессы пиролитического преобразования жидкого топлива с получением горючих газообразных компонентов. Из газового баллона можно построить универсальную буржуйку с капельной подачей жидкого топлива в зону горения (при отсутствии отработки её можно будет топить дровами) или агрегат с пламенной чашей. Достоинством печей на отработке является высокий КПД, возможность работать на дешёвом топливе и отсутствие вредных компонентов в уходящих газах.

Агрегат с пламенной чашей можно использовать в жилых помещениях

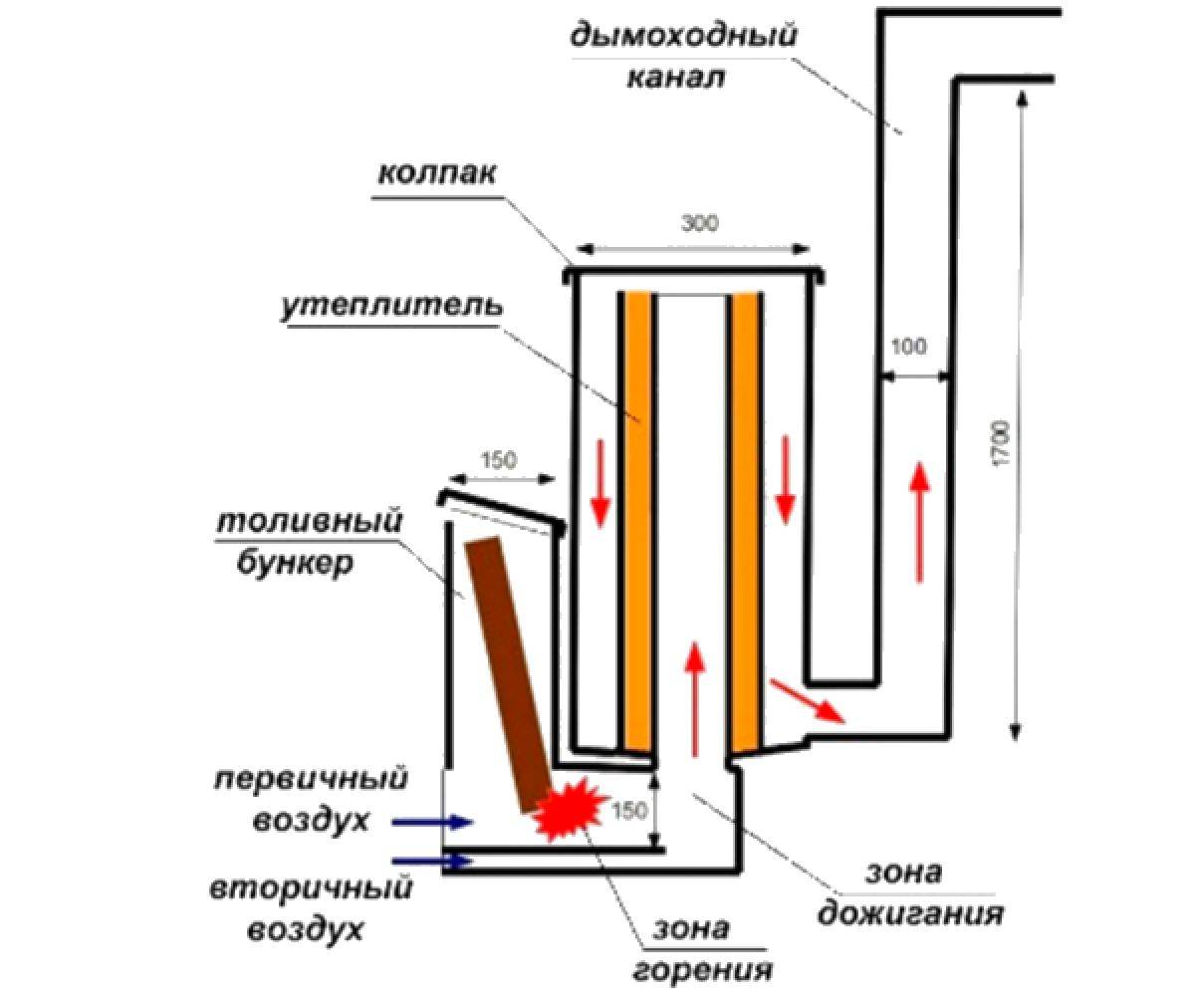

Печь-ракета

Несмотря на простоту ракетных печей, их конструкцией используется сразу два принципа сжигания топлива, позаимствованные у агрегатов длительного горения:

• дожигание древесных газов, выделяющихся при недостатке кислорода (пиролиз);
• независимое от естественной тяги перетекание газов по каналам отопительного прибора.

Печь-ракета может быть как стационарной, так и переносной

В ракетной печи баллон играет роль внешнего корпуса вторичной камеры. Другие элементы выполняются из огнеупорного кирпича, глины, цементного раствора и т. д. Являясь одним из самых сложных сооружений, печь-ракета тем не менее остаётся очень популярной у самодельщиков. Причина кроется в экономичности, удобстве и КПД около 85%.

Реактивные агрегаты и другие мобильные конструкции

Конструкция любого реактивного отопительного прибора представляет собой простейшую печь-ракету прямого горения. Чаще всего такие агрегаты изготавливают из отрезка трубы большого диаметра, выполняющего одновременно роль топки и дымохода. Тягу в реактивной буржуйке обеспечивает разрежение на её горячем конце, который нередко используется ещё и для приготовления пищи. КПД такой конструкции не идёт ни в какое сравнение с агрегатами, использующими пиролиз, но что касается простоты и компактности, то здесь реактивным отопительным приборам нет равных.

Расход топлива в переносной печи-ракете небольшой, поэтому можно использовать даже сухие ветки, лучины или пучки травы

Следует отметить, что для изготовления печи этого типа подходят баллоны с уменьшенным диаметром, используемые для хранения кислорода, углекислоты и метана.

Плюсы и минусы самодельной конструкции

Печь для бани из трубы отличается низкой ценой, жаростойкостью и прочностью Материалы, которые используются для изготовления печей для парной, должны обладать следующими качествами:

• жаростойкостью;
• механической прочностью;
• стойкостью к образованию коррозии;
• стойкостью к резким температурным перепадам;
• долговечностью;
• высокой теплопроводностью и теплоемкостью.

Для черного металла не характерна высокая стойкость к образованию коррозии, однако изготовление банной печи из толстостенной трубы является возможным, если ее диаметр будет не меньше 50-60 см.

Плюсы такой конструкции:

• Для черного металла характерны отличные эксплуатационные качества: механическая прочность, высокий показатель теплопередачи и стойкость к температурным перепадам. При этом линейное тепловое расширение у материала низкое.
• Толщина трубы составляет не менее 8 мм, что обеспечивает высокую теплоемкость конструкции, которая может некоторое время сохранять и постепенно отдавать тепло даже после того, как топливо прогорит.
• Большая толщина материала продлевает срок его службы, несмотря на то, что металл подвержен разрушающим свойствам коррозии.
• Печь обладает отличной естественной тягой, эффективным распределением и отбором тепловой энергии, благодаря внутренней цилиндрической форме.
• Количество сварных швов минимально, благодаря круглой форме изделия. Поэтому вероятность образования коррозии, утечки дыма и угарного газа сведено к минимуму.
• Стоимость б/у трубы по сравнению с новой невысока. Главное перед покупкой тщательно проверить ее на отсутствие коррозии.

Основным недостатком самодельной металлической печи является интенсивное инфракрасное излучение. Человек ощущает его как сильный жар, поэтому близкое нахождение около печи может вызвать дискомфорт. При этом само наличие такого жара не означает о таком же эффективном нагреве помещения.

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
2. Капельная печь на отработанном масле с закрытым дожигателем;
3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

• для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
• вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
• высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
• неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

• перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
• топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
• для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
4. Топливоподача и мощность агрегата поддается регулировке.
5. Нетребовательность к высоте дымохода и удобство очистки.

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Топка новой печи

С утра после установки печи было решено проверить ее мощности. Вся топка не заполнялась дровами, положены небольшие ¼. Поленья были из березы и осины. После того, как дрова были в топке и были подожжены, то пошел дым — наверное, прогорала краска. Все время горения работа происходила на максимуме возможностей, позднее захотелось проветрить помещение. Вся неполна закладка прогорела за 30 минут.

Что имеем:

После того, как в печи осталось немного красных угольков, то было решено подкинуть еще порцию дров. Пол под печкой стал очень горячий, прикоснуться можно, но держать рукой нельзя. Стена за печкой, напротив печи – горячая, но пару секунд руку держать можно.

Сэндвич также — держать несколько секунд можно. Далее в течение полутора часов топка происходила в режиме длительного горения.

После первой топки температура была +22 градуса в комнате, после второй +25.

Уже после первой топки можно было сказать, что печь работает хорошо и очень нравится, регулировки мощностей простые, но было сначала непонятно, как работает обдув стекла.

Стекло после работы топки осталось чистым. После окончания топки, через два часа печь была достаточно теплая. Насчет теплоемкости сравнимой с кирпичными печами спорить не буду, от каждого отопительного прибора надо требовать то, что он может дать, и получать от него то, для чего он приспособлен. Мможно сделать вывод, что чугун китайского производства печи очень функционален в работе и дает впечатляющий результат.

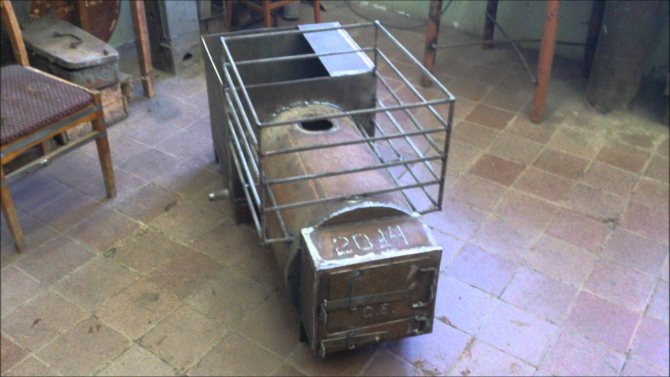

Можно ли сделать печь из газового баллона

Многие владельцы частных домов часто задаются вопросом насчет того, а можно ли изготовить печь из обычного газового баллона. Ответом на него можно сказать – да можно! При помощи такого устройства вполне реально сделать печь-буржуйку, которая будет обогревать любое помещение, будь то дом, гараж или складское помещение.

Кроме того, следует сказать, что данную конструкцию очень просто самостоятельно собрать из старого баллона, который уже не нужен в хозяйстве. Об этом и будет идти речь в данной статье. Принцип работы печи

Данная печь – это практичное устройство для неотапливаемых помещений, которые время от времени необходимо обогревать. Благодаря своей конструкции, данная печь будет очень быстро нагреваться и давать тепло, что даст возможность за минимальное время достигнуть нужной температуры. Тем не менее остывает она также быстро, поэтому чтобы решить данную проблему, будет вполне достаточно обложить ее кирпичом, который сохранит тепло.

Главная составляющая такой буржуйки – это ее корпус, который имеет маленькие дверцы для закладывания топлива. Также в конструкцию входит дымоход и поддувало, которое предназначено для отвода воздуха. Он обеспечивает процесс стабильного горения.

Общий принцип работы печи несложен, он заключается в следующем:

В топку кладется топливо (чаще всего это дрова или уголь).
Когда они достаточно прогорают, из них выделяется тепло, которое греет металлический корпус.
Он же, в свою очередь, передает тепло в воздух, вследствие чего и нагревается комната.
Дымоходная труба выводит из помещения дым, поэтому в комнате нет вредных отходов от сгорания

Также важно знать, что если дымоход будет прямым, то очень много лишнего тепла будет выходить вместе с дымом, поэтому разумнее делать трубу ломаной формы, которая будет задерживать тепло.
После максимального раскаления печки, дрова следует перестать подкидать и дождаться, пока они полностью прогорят. Затем тепло начнет постепенно спадать и полностью прекратиться, когда огонь потухнет.
В конечном итоге, оставшийся пепел нужно вычистить из корпуса, и закрыть дверцу печки до следующего применения.

Плюсы такой самодельной печи очевидны: вся конструкция очень проста и довольно практична, а само устройство может использоваться как для отопления, так и для приготовления пищи за быстрое время.

Как улучшить характеристики металлической печки

Уверены, что эти знания помогут вам минимизировать негативные последствия слишком сильного нагрева металлической печи. Сделать это можно двумя способами: специальной подготовкой металла и особенностями устройства топки.

Предварительная подготовка металла

После того как вырезаны все отдельные элементы печи, наиболее нагревающиеся детали предварительно отпустите. Сильнее всего греются боковые и верхние части и дверка топки. Нагрейте их любым способом до красного цвета и медленно охлаждайте. После отпуска листы могут немного покоробиться, это не страшно, молотком подровняйте их до первоначального состояния. Еще раз проверьте размеры, если они изменились в заметных пределах, отрежьте до нужных параметров. Этот простой способ исключит коробление печки во время ее эксплуатации.

Заготовки для печных дверец

Пример установленной металлической дверцы

Особенности конструкции топки металлической печи

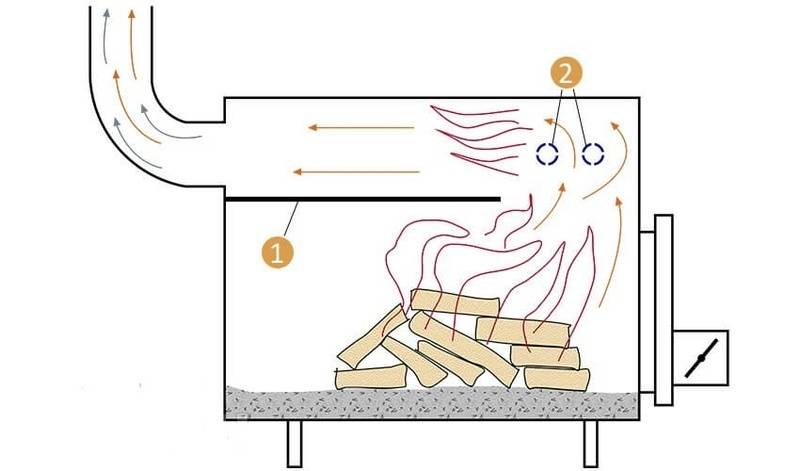

Большинство металлических печей выдают максимальное количество тепла за минимальное время, дрова очень быстро перегорают, поверхности нагреваются до высоких температур. Поддерживать нормальную и стабильную температуру в парной невозможно – приходится часто подкладывать дрова. В помещении то слишком жарко, то холодно. Почему так происходит? Подобные печи в большинстве случаев имеют колосниковые решетки. Их наличие оправданно в каменных печах, мы уже упоминали, что эти печи нужно быстро нагревать. Сильное горение пламени обеспечивается большим количеством воздуха, попадающим сквозь колосники в пламя.

Металлическая печь с колосниковой решеткой

Колосники делаются из металлических прутков, листового металла многочисленными просверленными отверстиями или литого чугуна, отличаются размерами отверстий и т. д.

Колосниковая решетка чугунная

Дрова лежат на решетке, поступление воздуха ничем не регулируется, наоборот, принимаются все меры для увеличения тяги, что автоматически ускоряет процесс горения. Больше всего нагревается верхняя часть печи, чуть меньше боковины, а низ и фронтальная часть нагреваются незначительно.

Дрова в топке лежат на колоснике

Схема работы печи-каменки

Цены на листовую сталь

Такой режим горения крайне негативно сказывается как на длительности эксплуатации печки, так и на комфортности пребывания в парной. Приходится огонь периодически заливать водой, если мало воды – пламя быстро вновь разгорается, если много – горение может вообще прекратиться. Одним словом, банный день вместо удовольствия приносит головную боль.

Что предлагаем мы? Решение очень простое – не делайте колосники с поддувалом, пусть дрова лежат на дне печки, а не на колоснике. Дверку топки максимально герметизируйте, можно по периметру использовать асбестовый шнур или минеральную вату.

В дверке топки проделайте отверстия с обыкновенной подвижной заслонкой для регулирования количества подаваемого воздуха. Одна закладка дров в такой печи будет гореть более часа, есть возможность регулировать температуру нагрева поверхностей. Кроме того, прогреваться будет вся площадь печки. Работы по изготовлению печи за счет отсутствия колосника и зольника упростились, а эффективность и удобство пользования увеличилось.

Топка печи без колосников

Пример печной дверцы с регулируемой заслонкой

Как видите, все знания нам пригодились, их можно использовать не только во время изготовления печки для бани. С теорией мы разобрались, пора переходить к практике.

Изготовление дверец для буржуйки из газового баллона

Существует несколько вариантов обустройства дверец для печи из газового баллона:

• Готовые изделия литого типа. В продаже имеются готовые модульные конструкции, состоящие из поддувальной и поточной дверцы. Чтобы встроить такой модуль в самодельную печку, в корпусе баллона необходимо вырезать соответствующую по размерам нишу, оснастив ее рамой из сваренных уголков. Литая конструкция крепится на каркас болтами. Герметизация выреза под дверцу осуществляется при помощи небольшого бортика (металлической полосы шириной 10-20 мм), навариваемого на всю протяженность корпуса.
• Самодельная конструкция. Для экономии средств вместо покупной дверцы иногда используют самодельную конструкцию, изготовленную из вырезанного куска стенки. В этом случае потребуется также наличие петлей. Простейший вариант – купить готовые навесы, и приварить их на поверхность печи из газового баллона своими руками. Народные умельцы изготавливают самодельные петли, используя для этого звенья толстой цепи.

Приступая к работе по изготовлению печки из газового баллона своими руками, важно позаботиться о технике безопасности. Внутри старого изделия может оставаться горючее вещество в жидком или газообразном состоянии: поэтому перед тем, как резать или варить металлическую емкость, снимают редуктор и полностью стравливают остатки газа

Для верности рекомендуется заполнить внутренность баллона водой, и дать ему выстояться на протяжении месяца.

Мини-печь на отработке из газового баллона

Для того чтобы самостоятельно провести изготовление печи с отработкой, лучшим вариантом будем взять газовый баллон в качестве основного материала. Газовые баллоны имеют подходящую толщину стенок, а это означает долгий срок эксплуатации изделия.

Сделанная печь с газового баллона способна отопить помещение до 100м2. Также такая печь легко переделывается и под водяное отопление. Эта печь требует принудительную подачу воздуха. Чертеж выбирать нужно такой, который позволит создать конструкцию, нагревание которой не приведет к пожароопасной температуре.

Для того чтоб сделать печь на отработке своими силами из газового баллона необходимы такие инструменты и материалы:

Рулетка и уровень; Напильник; Болгарка; Дрель; Сварочный аппарат; Газовый баллон; Железные уголки; Трубы для дымохода и горелки; Емкость для топлива, но не менее 10 литров.

Теперь необходимо рассмотреть схемы или чертежи для изготовления печи самостоятельно.

Газовый баллон имеет толщину стенок 15миллиметров. В случае если толщина стенок газового баллона больше, то это не даст обеспечить необходимое прогревание масла для испарения. В камере температура будет приблизительно 600 градусов, а для прогревания топлива необходимо 300.

Для изготовления качественной конструкции необходимо позаботится об устранении остатков газа. Для этого в него специально добавляют отдушку для определения утечек. Оставшийся конденсат в газовом баллоне необходимо слить. В некоторых случаях для того чтоб слить конденсат необходимо наполнить баллон проточной водой, а затем слить ее. После слива конденсата газовый баллон необходимо закопать в землю и после этого срезать верх.

Нижнюю часть не срезаем, так как она будет служить как камера, а срезанный верх будет использован в качестве крышки. Дальше привариваем железные уголки к низу баллона, они станут ножками печи.

После отметки снизу в 10 см, прорезаем отверстие, которое будет необходимо для вытяжной трубы. И так как отверстие, которое прорезается, предназначено для вытяжки, то необходимо учитывать диаметр трубы.

От того места где установлена труба в баллон, необходимо отступить 10 см в верх по трубе, для проделывания отверстия. Для того чтоб сделать отверстие можно воспользоваться сварочным аппаратом, таких отверстий должно быть примерно 10 с расстоянием между собой 5мм.

Также в этой же трубе делаем отверстие диаметром 80 мм. Такой диаметр необходим для приваривания трубы длиной до 4х метров, она устанавливается в горизонтальном положении. Сверху баллона делается отверстие для заливки отработки, отверстие для заливки должно быть диаметром 8 см.

Для обеспечения подогрева воды, еды необходимо сделать поднос. Чтобы изготовить поднос можно использовать швеллер, который необходимо приварить к крышке.
