Как просверлить дсп без сколов, чем вырезать отверстие в фанере?

Глубина и ширина отверстия

При обычно используют конфирмат размером 6,4*50. Т.к. диаметр резьбы 6,4 мм, а диаметр тела конфирмата 4,4 мм, то для качественного крепления деталей диаметр отверстия должен быть в пределах 4,5-5 мм и глубиной не менее 50 мм.

Если толщина отверстия будет больше указанной – конфирмат будет плохо держать детали, если меньше – он своей толщиной может разорвать ДСП.

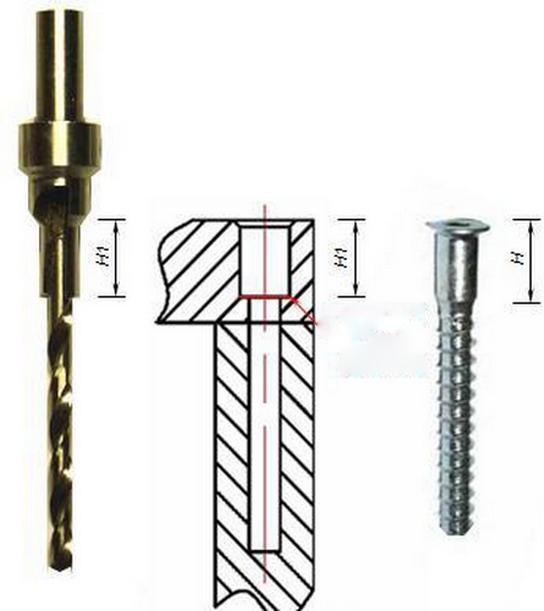

Для сверления используют конфирматное сверло, диаметром 4,5 мм, которое оснащено дополнительной головкой для сверления увеличенного отверстия под шейку конфирмата, которая так же делает зенковку под его шляпку.

Конечно, можно использовать и обычное сверло диаметром 5 мм, но для качественного крепления в отверстии дополнительно нужно будет делать место под шейку конфирмата и его шляпку.

Чтобы идеально скрепить две детали, необходимо максимально точно разметить места их креплений.

На детали, которая будет накладываться на торец (та, на которой будет сквозное отверстие), нужно сделать два замера – по длине (обычно 5-10 см) и от края – ровно 8 мм (это если толщина плиты 16 мм).

На детали, которая ложится перпендикулярно, точку сверления отмечаем на торце. Здесь нужно выдержать такое же расстояние по длине (5-10 см от начала), а по ширине – строго по центру (8 мм от края).

Разметку делать нужно максимально точно, особенно по длине, т.к. при неправильной разметке ваши детали при стыковании могут иметь лишние зазоры или выступы.

Лучше сделать сквозное отверстие в первой детали, приложить ее ко второй — и сразу же сверлом наметить место сверления в торце второй детали. А далее, отдельно уже, спокойно досверлить отверстие.

Делаем отверстие на расстоянии в 8 мм от края.

Дрель ВСЕГДА нужно держать строго перпендикулярно к поверхности

Перед тем, как сделать сквозное отверстие, подложите под деталь кусок ненужного ДСП. Так вы предотвратите появления сколов на обратной стороне.

Когда сквозное отверстие будет сделано, для сверления отверстий под шейку и шляпку конфирмата деталь можно будет сверлить на весу.

Главное правило – при сверлении в торце сверло должно находится строго перпендикулярно по отношению к торцу детали. Если вы не удержите дрель ровно, сверло может уйти в сторону и выйти наружу, тем самым испортив деталь.

При сверлении нужно несколько раз вытягивать сверло, чтобы в отверстии не забивалась стружка.

Такой вариант считается самым точным и, к тому же, самым быстрым. Но для того, чтобы сделать отверстие в двух деталях одновременно, перед сверлением вам нужно будет их зафиксировать. Для этого могут понадобиться специальные зажимы, струбцины и другие приспособления.

Приспособления для сверления отверстий

Чтобы каждый раз не размечать 8 мм от края как в пласт, так и по торцу, можно использовать специальное приспособление, которое, кстати, легко сделать самому.

Оно представляет собой некий деревянный шаблон с металлической втулкой для сверла внутри.

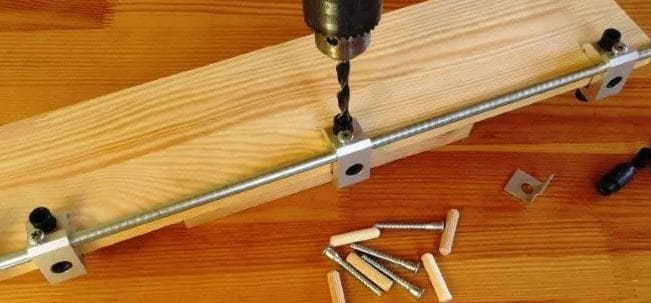

Выглядит вот так, смотрите фото:

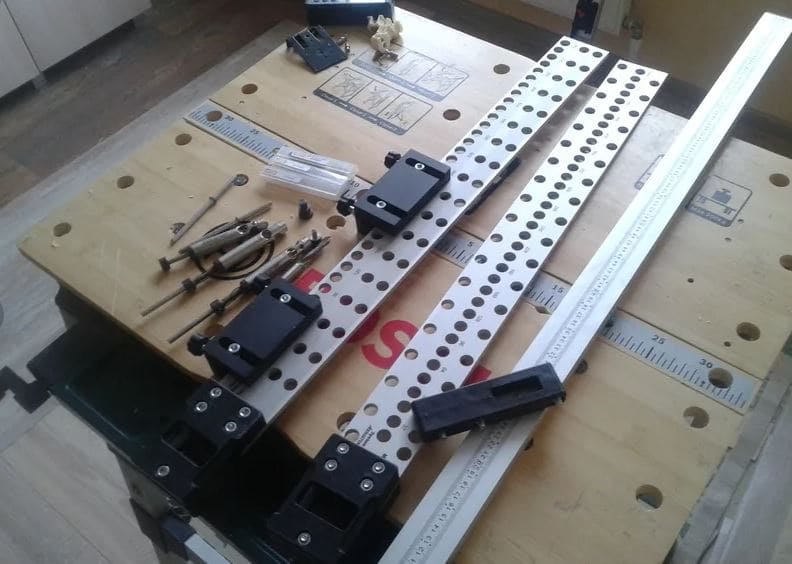

А это уже более профессиональная штука:

Смотрите короткое видео по точному сверлению отверстий в ДСП под конфирматы и сборке мебельных деталей:

Способы минимизации сколов

Дополнительной причиной образования сколов может выступать развод зубьев пилочки. Поэтому первым делом необходимо позаботиться о приобретении инструмента с прямым резом (часто это пилки Bosh). Однако следует учесть, что при длительной работе, такие пилки перегреваются и могут даже согнуться в процессе реза. Ввиду чего необходимо делать перерывы в работе для остывания режущего инструмента.

Однако, одной замены пилки бывает недостаточно и для того, чтобы резать ЛДСП (ламинат) электролобзиком без сколов требуется выполнить небольшую доработку электроинструмента. А именно сделать так, чтобы при движении пилки против наклона зуба материал не вырывался. Для чего достаточно сделать упорную площадку. К такому заключению можно прийти, попробовав прорезать одновременно два листа ЛДСП. Так вот на нижнем элементе сколов практически не будет.

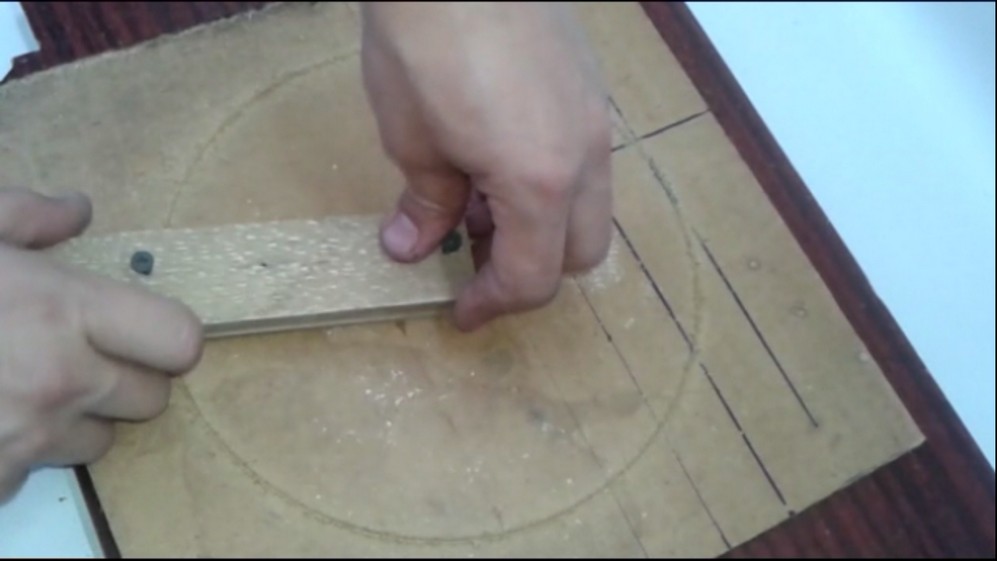

Для того, чтобы изготовить упорную площадку для электролобзика достаточно из любого плотного материала (к примеру, из ламината) выпилить прямоугольник по размерам идентичным габаритам подошвы электроинструмента.

Затем по большей осевой линии следует сделать надпил и закрепить полученную оснастку к подошве электролобзика при помощи изоляционной ленты или двухстороннего скотча. Все доработка готова и можно выполнять чистовые работы с соблюдением определенных рекомендаций.

Классификация кондукторов

Главная функция кондукторов — это обеспечение прямолинейности в сверлении деревянных поверхностей на протяжении всей глубины отверстия. Такие приспособления в обработке металла используются довольно часто и, как правило, поставляются прямо со станком. В связи с необходимостью создания подобных отверстий в производстве мебели в большом количестве такие приспособления очень востребованы среди мастеров.

Существуют такие разновидности кондукторов:

Накладные. Подобный вид не требует фиксации перед началом работы. Они практичны и просты, но пользоваться ими следует только одной рукой, если дрель не установлена на специальную станину. Сделать самостоятельно такой кондуктор можно легко и просто, а использовать необходимо в ДСП плитах.
Поворотные. С их помощью можно сделать два отверстия в плоскостях, которые прилегают друг к другу. Выполняется такая операция благодаря откидному кронштейну.
Кондуктор для сверления отверстий под углом. Этот вариант применяется в узкоспециализированных отраслях. С его помощью можно просверлить отверстия под углом. Иногда используется вместе с накидными кондукторами.
Скользящие. Они предназначены для сверления отверстий в нескольких местах, но при этом первичные установки остаются неизменными. Они в основном используются профессионалами, а для успешной работы необходим небольшой опыт.

Если кондуктор имеет достаточную жёсткость, то его можно использовать не только на ровных плоскостях, но и для кривых труб и т. п. В этом случае он закрепляется с помощью струбцины. Но ни в коем случае ее нельзя использовать для крепления на деревянных поверхностях, так как можно испортить мебель. Его можно купить в магазине, а также сделать своими руками.

Кондуктор по факту является шаблоном для проделывания отверстий, с помощью которого такую работу можно сделать с максимальной точностью. В связи с простотой строения конструкции они часто применяются не только в сферах производства мебели. В частности, активно используют в сфере машиностроения для сверления отверстий в различных заготовках и т. п. Не стоит забывать и о мебельной индустрии, где такое приспособление используется для разнообразных нужд при сборке мебельной фурнитуры.

Особенности конструкции и виды

Кондуктор, по сути, – это шаблон для сверления отверстий, позволяющий выполнить их максимально точно. Используют его и для создания отверстий, ось которых располагается перпендикулярно поверхности детали, и для сверления под углом.

Благодаря своей универсальности и простоте кондукторы для сверления отверстий активно применяются в различных сферах. В частности, в машиностроительной отрасли с их помощью уже давно и успешно выполняют сверление отверстий в заготовках различной конфигурации и изготовленных из разных материалов. Нельзя работать без кондуктора и в мебельном производстве, где такое приспособление активно используется при сборке мебели, установке на нее фурнитуры и выполнении целого ряда других технологических операций. Строительство – еще одна сфера, где кондукторы находят широкое применение. С их помощью, в частности, выполняют бурение отверстий в строительных конструкциях. Кондукторы также необходимы для сверления труб и решения других задач.

Даже простое приспособление в виде планки с упором намного облегчает и ускоряет процесс изготовления однотипных отверстий

В качестве мебельного кондуктора чаще всего применяются накладные модели, изготовленные из легких материалов, чтобы было удобнее ими манипулировать. Можно приобрести такие приспособления в заводском исполнении или изготовить мебельный кондуктор своими руками. Квалифицированные специалисты-мебельщики могут и не использовать кондуктор, чтобы качественно и точно просверлить отверстие в элементах мебельной конструкции, но для этого они должны обладать большим опытом работы в своей области.

Наиболее значимое преимущество кондуктора заключается в том, что с его помощью качественное и точное сверление как перпендикулярного к поверхности детали, так и наклонного отверстия может выполнить даже человек, не обладающий высокой квалификацией. Использование кондукторов исключает необходимость сложных предварительных расчетов и разметки мест расположения будущих отверстий, что снижает трудоемкость сборки мебельной конструкции и позволяет выполнить такую работу за более короткий промежуток времени. Даже начинающий специалист может разобраться в применении кондуктора для сверления под шканты и для решения других технологических задач.

Накладной кондуктор с револьверной головкой подходит для сверловки типовых отверстий под шканты любого размера

Прежде чем приобрести или изготовить свой самодельный кондуктор, определите, для решения каких задач необходимо его использовать, и на основе этих данных выберите его тип и конструктивное исполнение.

Эти кондукторы называются так потому, что их накладывают на обрабатываемую деталь и закрепляют на ней либо просто фиксируют руками. Посредством кондукторов данного типа, в частности, выполняют сверление отверстий в ДСП, плитах МДФ и в других плоских деталях.

Такие шаблоны можно использовать для того, чтобы выполнять отверстия на деталях цилиндрической формы. Кондукторы данного типа оснащаются вертикальными и горизонтальными осями поворота, что дает возможность выполнять с их помощью отверстия под различными углами.

Это приспособления, которые особенно актуальны для маленьких серийных производств, где важна возможность быстрой переналадки используемого оборудования. Кондуктор данного типа как раз и наделен такими функциями.

Этот универсальный кондуктор предназначен для засверливания отверстий под минификс, конфирмат, рафикс и дверную петлю

Данные приспособления для сверления отверстий требуются в тех случаях, когда такую технологическую операцию приходится выполнять в нескольких плоскостях.

Скользящие и закрепляемые

Скользящий кондуктор в полном соответствии со своим названием не требует закрепления: его просто прикладывают к тому участку поверхности детали, где надо просверлить отверстие. Закрепляемые кондукторные устройства, хотя и являются более удобными, несколько ограничивают свободу действий специалиста, что особенно критично при выполнении сверлильных работ на станках, оснащенных только одним шпинделем.

Отверстие в ДСП

Отверстие в ДСП.

При изготовлении мебели своими руками, операция по сверлению отверстий в деталях занимает пожалуй следующее по значимости место после их распиловки. Технологически сверление отверстий в ДСП мало чем отличается от сверления других материалов применяемых в мебельном производстве, поэтому все приемы изготовления отверстий описанные в данной статье применимы так же и к ДВП, дереву и прочим материалам. Характеризуют качественно выполненное отверстие три основных показателя — отсутствие сколов на входе сверла в заготовку, чистый срез внутри отверстия, отсутствие сколов на выходе сверла из заготовки.

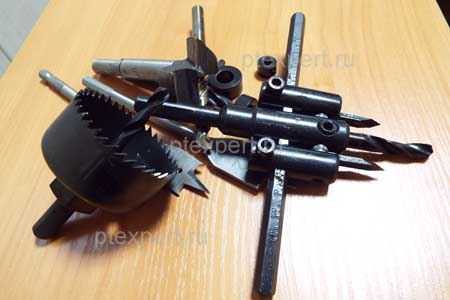

Первый вопрос, который возникает при необходимости выполнить отверстие в ДСП – чем? а следующим вопросом будет – как? Для получения правильного ответа на эти вопросы давайте, разделим отверстия по диаметру на три вида, к каждому из них подберем инструмент и рассмотрим особенности их изготовления.

Отверстия малого диаметра от 2 до 12 миллиметров лучше всего сверлить обычными сверлами по дереву.
Отверстия среднего диаметра от 10 до 50 миллиметров выполняют специальными сверлами, такими как перовое сверло или сверло Форстнера.
Отверстия большого диаметра от 40 до 200 миллиметров сверлят специальными фрезами или регулируемым сверлом (балеринка).

К отверстиям большего диаметра в деталях мебели термин высверливание уже употреблять не стоит и соответственно инструмент надо подбирать наподобие электрического лобзика или ручного фрезера.

Отверстия в ДСП малого диаметра от 2 до 12 мм.

Для сверления отверстий небольшого диаметра в ДСП и других содержащих дерево материалах существуют специальные сверла. Особенность данных сверел предназначенных для сверления древесины заключается в способе их заточки. Сверло по дереву имеет форму трезубца, где средняя часть служит для центровки сверла, а боковые подрезают материал. На фотографии показаны результаты сверления отверстий слева сверлом по дереву и справа обычным сверлом.

При сверлении сквозных отверстий сверло выламывает наружный слой ДСП, поэтому для предотвращения сколов необходимо подкладывать со стороны выхода сверла из отверстия кусок ненужного ДСП. На фотографии слева результат сверления отверстия в ДСП без подкладки, а справа с подкладкой.

Таким образом, мы выяснили, что для правильного сверления отверстий в ДСП необходимо применять сверла по дереву и на выходе сверла из заготовки использовать подкладку.

Отверстия в ДСП среднего диаметра от 10 до 50 мм.

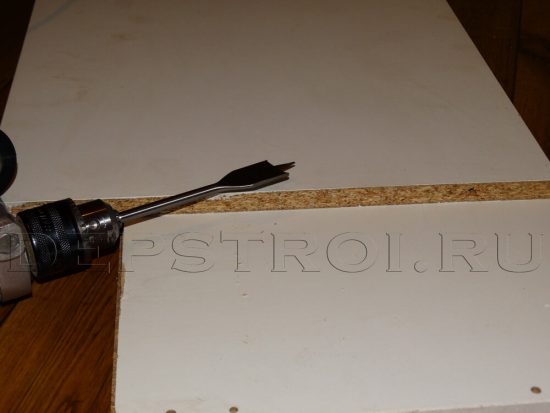

Для сверления сквозных отверстий в ДСП среднего диаметра как правило применяют перовые сверла (в простонародии пёрка) а в тех случаях когда надо получить не сквозное отверстие (например для установки петель) применяют сверло Форстнера. Перовое сверло также как и сверло по дереву имеет заточку в виде трезубца и поэтому технология сверления отверстий в ДСП аналогична. Также не забывайте подкладывать кусок ДСП на выходе сверла из отверстия.

Сверло Форстнера также как и предыдущие образцы имеет заточку в виде трезубца, но режущие части не такие длинные благодаря чему и получается просверлить отверстие в ДСП с относительно ровным дном.

Отверстия в ДСП большого диаметра от 40 до 250 мм.

Для сверления в ДСП отверстий большого диаметра в продаже предлагается два основных инструмента. Первый вариант — кольцевая пила она же коронка.

Оба инструмента отлично справляются со своими обязанностями и с легкостью делают большие отверстия в ДСП, фанере и прочих материалах. Из минусов их использования стоит отметить качество получаемых отверстий. Количество сколов и качество реза ограничивает их использование при работе с фасадами и другими деталями мебели, которые будут находиться на виду.

Конструкция и виды

Итак, мы разобрались, что кондуктор — это планка-шаблон, основным предназначением которой является обеспечение точности при сверлении отверстий в разнообразных материалах.

Выделяют два вида кондукторов:

Кондуктор, предназначенный для сверления отверстий, расположенных перпендикулярно поверхности изделия.
Кондуктор, сделанный для сверления отверстий под углом. Он позволяет проделать дырку под желаемым углом.

Но это очень грубая и обобщенная классификация. На самом деле, есть больше видов кондукторов, различающихся по своей конструкции и предназначению. В частности, выделяют следующие виды этих устройств.

Накладные

Как несложно догадаться по их названию, такие кондукторы накладываются на поверхность детали или заготовки, подлежащей обработке. Их можно крепить специальными зажимами или просто придерживать рукой во время работы.

Поворотные

Это специально изготовленные шаблоны, которые предназначаются для обработки цилиндрических заготовок. С помощью таких кондукторов появляется возможность проделывать не только перпендикулярные отверстия, но и сверлить дырки под разными углами, поскольку поворотные устройства оснащены специальными втулками, позволяющими устанавливать кондуктор под различными осями наклона.

Универсальные

Здесь также название буквально говорит само за себя. Данные кондукторы для сверления подходят под большинство видов работ (кроме специализированных), поэтому они полюбились работникам небольших производств, да и тем, кто выполняет работы на дому.

Скользящие

Данный тип кондукторов не требует их крепления к поверхности, в которой нужно просверлить отверстие. Их просто нужно придерживать рукой (что зачастую может быть не особо удобно).

Закрепляемые

В отличие от предыдущего типа, подобные кондукторы жестко крепят к обрабатываемой заготовке. Хотя работать при этом удобнее, такой тип устройств ограничивает свободу действий.

Опрокидываемые

И последняя разновидность кондукторов довольно похожа на универсальный тип. Их применяют при необходимости сверления в различных плоскостях или под уклоном.

Шкант

Некоторые мебельщики называют шканты нагелями, чопиками, рифелями и другими словами. Суть элемента остается неизменной. Он представляет собой небольшой деревянный или пластиковый элемент цилиндрической формы. В некоторых случаях он выступает направляющим элементом, в других – фиксирующим. Такая стяжка используется в мебели для скрытого монтажа. Заказчик не сможет найти ни одного следа наличия стяжки. Для монтажа шканта достаточно просверлить отверстия в двух заготовках. Их глубина должна быть такой, чтобы стяжка не проваливалась. Шкант покрывается клеем ПВА или другим подходящим составом и вставляется в подготовленные отверстия. Детали должны быть зафиксированы до полного схватывания клея.

Лобзик

При выпиливании отверстий или кривых в мелких заготовках порой не обойтись без лобзика. Сменные полотна с разными по форме и расположению зубьями позволяют работать с древесиной различной плотности. Однако следует учитывать, что глубина пропила ограничивается дугой лобзика, то есть полотно пилы не сможет продвинуться дальше чем на 30 см от края заготовки.

Очень тонкие узкие полотна пилы легко повредить, если пользоваться лобзиком неправильно. Вести пилу надо аккуратными методичными движениями. Главное — не допустить перекоса полотна. Иначе маленькие и легкие заготовки начнут двигаться вместе с пилой, в итоге это может привести к тому, что полотно лопнет.

Тончайшее полотно лобзика «осилит» самую узкую кривую, но лишь в мелких заготовках, поскольку продвижение полотна ограничено дугой лобзика.

Самодельные кондукторные устройства

Кондукторы простейшей конструкции, например, те, которые используются для сверления отверстий под конфирмат, стоят относительно недорого, поэтому многие мастера не озадачиваются их самостоятельным изготовлением и приобретают серийные модели. Между тем есть и те, кто даже такие простые устройства старается сделать своими руками. Вопрос о том, как сделать кондуктор для сверления своими руками, часто появляется и при необходимости просверлить нестандартные отверстия.

Чтобы самостоятельно изготовить кондуктор для шкантов или более простой по конструкции кондуктор для конфирматов, можно воспользоваться чертежами и видео в интернете.

При изготовлении кондуктора потребуется идеально точное сверление направляющих отверстий и закалка готового приспособления

Для изготовления такого устройства, естественно, потребуется его чертеж. Нужен также минимальный набор инструментов и оборудования:

электрическая или ручная дрель;
набор слесарных инструментов;
болгарка;
сварочный аппарат (для изготовления кондукторных приспособлений более сложной конструкции).

Простейший самодельный кондуктор можно изготовить из подручных средств и материалов, которые в избытке имеются в большинстве домашних мастерских или гаражей. Использование таких материалов, к которым относятся куски металлической арматуры, деревянные бруски, металлические пластины и др., позволяет значительно сэкономить на приобретении серийной модели устройства.

Чертеж самодельного кондуктора для высверливания отверстий под конфирматы

Изготовление самодельного кондуктора для дрели или одношпиндельного станка проходит в несколько этапов.

Квадратную арматуру сечением 10 на 10 мм, используя ножовку по металлу или болгарку, необходимо нарезать на отрезки требуемой длины.
Центры отверстий, через которые будет выполняться сверление, должны находиться на расстоянии 8 мм от края кондукторной плиты. Именно на таком расстоянии расположен центр плиты ДСП или МДФ, в которой сверлят отверстие.
Шаг между отверстиями на кондукторе в соответствии с общепринятыми мебельными стандартами составляет 32 мм, при этом диаметр таких отверстий должен быть равен 5 мм.
Если оснастить самодельный кондуктор упором, то использовать такое приспособление будет значительно удобнее. Для создания такого упора нужна металлическая пластина толщиной 1 мм и шириной 25 мм, которую сгибают под прямым углом и фиксируют на уже готовом кондукторном приспособлении, изготовленном из арматуры.
После того как конструктивные элементы самодельного кондуктора зафиксированы при помощи струбцины, их необходимо надежно соединить между собой, используя для этого резьбовые крепежные элементы.

Готовый кондуктор с поворотными упорами

Чтобы минимизировать количество пыли, образующейся при использовании самодельного кондуктора, его конструкцию можно дополнить половинкой пластиковой бутылки. Такое простейшее приспособление может выступать и в качестве поддона, в котором будет собираться образующаяся в процессе сверления стружка.

Основным крепежным элементом в сборке мебели является конфирмат. Ввинчивается он с предварительным сверлением отверстия. Именно сверление сборочных отверстий в ДСП под конфирматы мы и рассмотрим в данной статье.

Глубина и ширина отверстия

Чтобы идеально скрепить две детали, необходимо максимально точно разметить места их креплений.

Делаем отверстие на расстоянии в 8 мм от края.

Дрель ВСЕГДА нужно держать строго перпендикулярно к поверхности

При сверлении нужно несколько раз вытягивать сверло, чтобы в отверстии не забивалась стружка.

Приспособления для сверления отверстий

Оно представляет собой некий деревянный шаблон с металлической втулкой для сверла внутри.

Выглядит вот так, смотрите фото:

А это уже более профессиональная штука:

Смотрите короткое видео по точному сверлению отверстий в ДСП под конфирматы и сборке мебельных деталей:

Шаблон для сверления отверстий под прямым углом

Как и обещали, рассказываем об изготовлении шаблона из простой доски. Длина здесь значения не имеет. Основная задача – чтобы на ней уместилось несколько отверстий на расстоянии 5 см одно от другого. Оптимальной толщина здесь будет 30–40 мм. При помощи угольника необходимо отметить вдоль доски по центру 4–6 точек. Это действие следует повторить и с обратной стороны. Здесь важна предельная точность. Отмеченные точки должны быть расположены идеально одна против другой. Далее следует взять обычную дрель или шуруповёрт с подходящим по размеру сверлом. Задача такова: нужно постараться просверлить доску по всем точкам как можно ровнее.

Необходимо постараться просверлить каждое из отверстий максимально перпендикулярно

После того как отверстия просверлены, их необходимо сверить с разметкой. То отверстие, которое совпало по меткам и будет служить эталонным, по нему можно делать перпендикулярные отверстия в любых поверхностях. Подобный шаблон можно изготовить и для углов сверления других градусов. В этом случае придётся высчитывать смещение меток на обратной стороне доски.
