Как сделать сверлильный станок для домашней мастерской своими руками

Варианты самодельных станков

Оптимальным вариантом будет применение шкива с несколькими ручьями, что даст возможность отрегулировать скорость (тогда вы сможете работать с материалами, которые разные по твердости). По аналогичной схеме можно сделать и присадочный станок. Просверлить отверстия небольшого диаметра можно даже на маленьком станке, который сделан из старого микроскопа, а на нем установлен электрический двигатель со старого магнитофона.

Единственной трудностью будет подбор подходящего патрона. Сверлильный станок поможет в ощутимой мере облегчить жизнь,  и даже простейшее самодельное устройство, которое сделано на основе электрического двигателя, может открыть перед ним новые горизонты. Просверлить металл, дерево, проделать пазы и сделать предмет мебели – это будет возможным со сверлильным станком, сделать своими руками который не составит труда.

Устройство токарного станка по дереву

Этот агрегат включает в себя несколько главных узлов. Каждый из них выполняет определенную функцию. Для изготовления самодельного устройства потребуется более подробно ознакомиться со структурой этих элементов.

Домашний токарный станок, который изготавливается своими руками, позволит значительно сэкономить на покупке такого дорогостоящего оборудования

Станина. Основа любого станка, в том числе и деревообрабатывающего. Данный узел обеспечивает устойчивость конструкции на рабочей поверхности, а также способствует фиксации отдельных элементов станка. Благодаря станине все составляющие располагаются в нужных местах.

Важно запомнить, что стационарные устройства имеют более габаритную станину, оснащенную ножками. В свою очередь, настольные агрегаты имеют более компактную основу, что делает их мобильными

При производстве станка по дереву своими руками нужно уделить особое внимание этому узлу, так как от него зависит точность и эффективность работы конструкции в целом

Передняя бабка. Этот узел выполняет очень важную функцию: обеспечивает вращение деревянной болванки во время ее обработки. Заготовка фиксируется в патроне, расположенном в шпиндельном валу. Стоит отметить, что некоторые малогабаритные станки включают в себя переднюю бабку, которая может двигаться по направляющим основы (станины). Ее перемещение позволяет отрегулировать расположение отдельных деталей относительно друг друга.

Когда деталь подвергается обработке, переднюю бабку токарного станка надежно закрепляют. Модели, которые относятся к стационарным, нередко совмещают этот элемент со станиной, что делает его полностью неподвижным.

Схема токарного станка по дереву

Задняя бабка. Этот узел, входящий в состав деревообрабатывающей конструкции, не является статичным. Он выполняет очень важную функцию: фиксирует в нужном положении болванку во время ее обработки. Закрепление заготовки посредством заднего узла учитывает ее прижим к патрону. Благодаря тому, что задняя бабка способна свободно перемещаться по направляющим элементам станины, обеспечивается фиксация и обработка деталей разной длины.

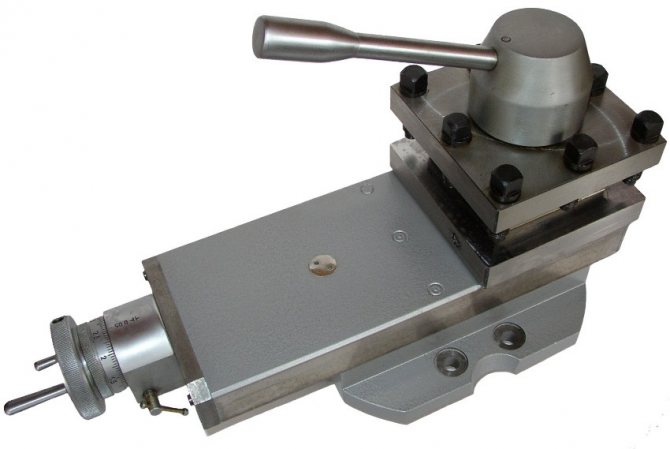

Суппорт. Очень важный элемент конструкции, благодаря которому реализуется перемещение резца. Причем последний может иметь различное расположение по отношению к шпинделю. В большинстве самодельных устройств такого типа данную функцию выполняет подручник, надежно закрепленный в рабочем положении.

Эта часть станка способна перемещаться по направляющим основы (станины). Малогабаритные настольные устройства, как правило, подразумевают использование такого элемента, как упор для резцов.

Суппорт универсального токарного станка предназначен для перемещения закрепленного резца вдоль оси шпинделя

Таким образом, как серийный, так и самодельный станок является довольно сложной конструкцией. Любой агрегат для обработки дерева включает в себя несколько взаимосвязанных между собой узлов. Перед тем как сделать токарный станок по дереву своими руками, необходимо четко понять назначение его составляющих.

Виды сверлильных станков своими руками

Существуют различные виды сверлильных станков, сделанных в домашних условиях. Они различаются по: материалу изготовления, структуре, размерам.

И домашние мастера не перестают придумывать новые конструкции и подбирают размеры для сверлильных станков. Ведь не все изготавливают станки по уже готовым чертежам.

Вот некоторые самые популярные конструкции сверлильных станков:

Беспроводной станок из древесины. Эта конструкция хорошо подходит для портативного сверления больших изделий. Так как работа дрели в таком станке обеспечивается за счет аккумулятора, необходимо делать специальную деревянную коробку. Чертеж станка подгоняется самостоятельно под размеры встраиваемой дрели.

Мини сверлильный станок. Изготовление такого инструмента не отнимет много сил и времени. Данная конструкция считается наиболее экономичной, не требует большого количества материалов. Модель проектируется в зависимости от размера и формы дрели, закрепить саму дрель можно обыкновенными резиновыми жгутиками, либо кабельными стяжками.

Станок из пластиковых труб. Этот вариант хорош для тех, у кого после ремонта сантехники остались обрезки труб. В другом случае этот вариант является очень экономичным, так как трубы ПВХ стоят дешевле металла или дерева. Сделать его не так уж сложно, главное соблюдать пропорции и размеры.

Данные станки легко собираются, не дорого стоят и очень удобны. Но все же, чаще всего мастера предпочитают более классический вариант.

Что понадобится для работы

При желании и большой необходимости станок можно купить в магазине. Но тут возникают две проблемы. Хорошее оборудование для дома очень дорого стоит. Правда, если остановиться на китайском производстве, то можно и значительно сэкономить. Но все знакомые мастера говорят, что практически все недорогие станки требуют доработки. Нужно сразу же менять стойку, поскольку она очень ненадежная. К тому же, если инструментом приходится слишком часто пользоваться, придется быть готовым к регулярному ремонту шпинделя.

А между тем, лежащая дома электродрель – это полноценный моноблок, в котором уже присутствует привод и передача, а также шпиндель и патрон. И в принципе остается только установить инструмент на станину. Ну, и придумать механизм для его движения по заданному направлению. Я решил не возиться с металлом и остановился на деревянном варианте.

Чтобы сделать сверлильный станок, кроме самой дрели нам понадобится:

• Доска толщиной 20 мм.
• 2 метра бруска 25×35 мм.
• 2 направляющие для выдвижных ящиков.
• Около полусотни длинных и коротких саморезов.
• Стержень с резьбой М8.
• Трубка с внутренней резьбой М8.
• Винты и гайки М6.

Стойка Для Дрели Из Дерева

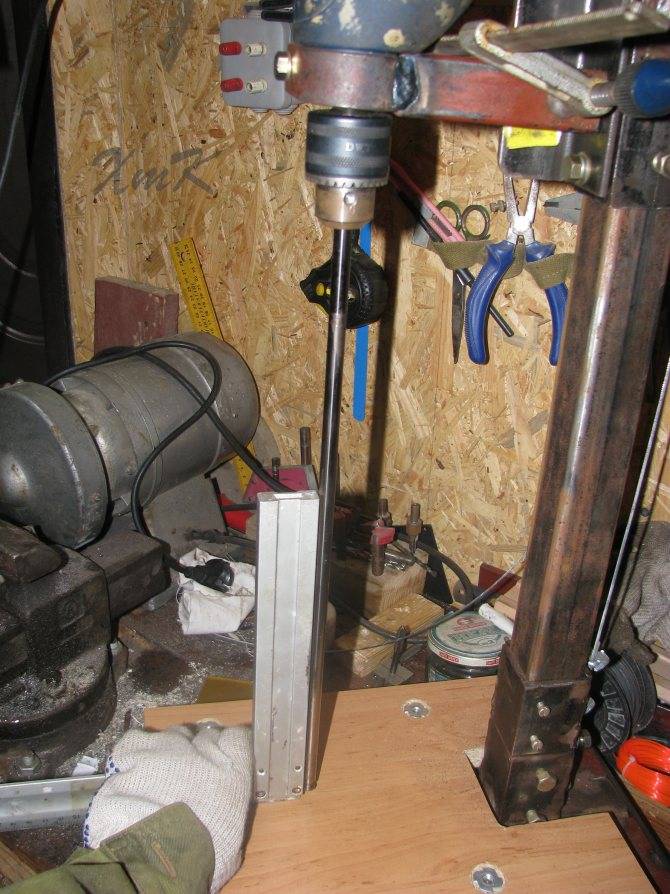

Стойка для дрели из домкрата

Если у вас завалялся в гараже старый автомобильный домкрат — сделайте себе сверлильный станок на дому. Для этой цели вам нам еще понадобится дрель шуруповерт, несколько металлических полос, швеллер, либо сами найдете материалы для изготовления кронштейна.

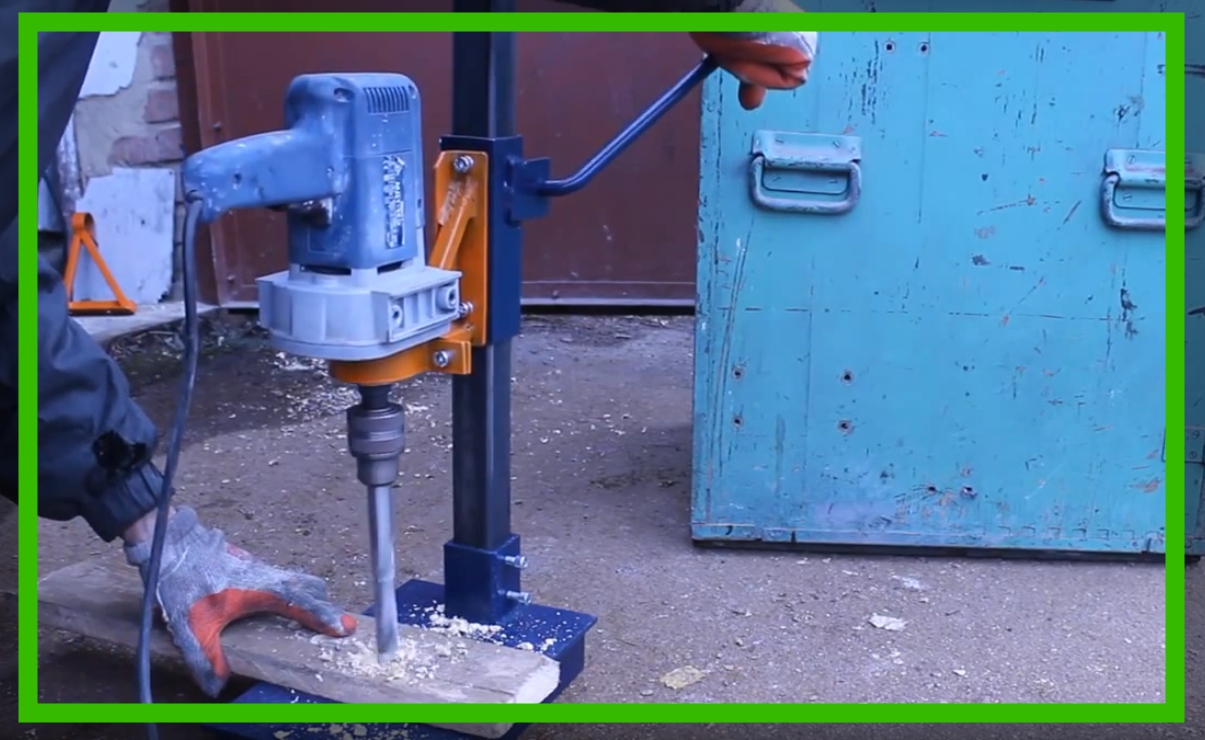

Альтернативой покупному сверлильному станку послужит станок, изготовленный самостоятельно из подручных материалов: для стойки послужит домкрат, в качестве шпиндельного узла использована мощная дрель (мощностью от one thousand Ватт). Такое приспособление имеет простую конструкцию, не требует особых навыков для сборки не минимизирует затраты средств. Достаточно сделать прочную вертикальную стойку. Для этой цели отлично подойдет винтовой домкрат.

Принципиальная схема из домкрата выглядит так: домкрат, как стойка, приварен к стальной пластине. Подвижная часть служит как стол, перемещающийся в вертикальном направлении. В верху дрель закрепляется неподвижно хомутами. У них конечно подложить брусок из фторопласта, пластмассы как еще его называют дерева.

Что есть вариант предположить, что покупка заводской стойки для установки на ее поверхность дрели, шуруповерта по другому миксера будет наиболее удобным вариантом. Однако одновременно с этим заводские модели стоек имеют такие же недостатоки как самодельные, что сказывается на точности сверления маленьких отверстий. Следующей проблемой таких стоек является небольшая их масса: по завершении этого возникает вибрация, что также сказывается на точности сверления. Поэтому предпочтительнее собирать станину самостоятельно.

Конструкция будет намного устойчивей, если основание прикрутить к столу.

1 – устройство для ; two – хомуты; three – брусок-прокладка; four – основание; five – болт М10; six – подъемник; seven – основание домкрата; eight – стойка; nine – электрический кабель.

https://youtube.com/watch?v=Zh95WSOrilklist%3DPLWXRbvZUBcDVEoAqCw7w0qgtO8Gqne7vu

Стойка для дрели из дерева

Всех приветствую на своем канале сегодня мы станем} {знакомиться делать СВЕРЛИЛЬНЫЙ СТАНОК! Мне часто приходится.

Такой станок собирается за 2-3 часа из подручных материалов (что детали из пункта приемки вторчермета) не может выручать мастера длительный период.

Собираем станок на дому, для вам электродрель неподвижно закрепляется в верхней точке домкрата. Оборудование должно прочно крепиться, зачем надо сделать надежный хомут, предпочтительнее воспользоваться двумя металлическими хомутами. Как прокладки между сверлильным инструментом не домкратом используем брусок из дерева. Основную станину, которая будет основанием станка, лучше предварительно обработать (убирают острые края). К ней крепится стойка, которая изготавливается из стального металлопроката П-образной формы, он приваривается к металлическому листу. Если есть желание усилить жесткость конструкции, можете дополнительно приварить между стойкой не листом уголки, которые послужат элементами. Для повышения устойчивости станка, на металлическом листе нужно сделать отверстия, при помощи которых возможно закрепить станок на столе, либо любом другом прочном основании. Эти действия не сложно сделать в кустарных условиях. Чтобы повысить комфорт в работах со сверлильным станком стоит обдумать, как будет включаться, не выключаться дрель. Для этой цели вам значительно надежнее использовать дрель, когда предусмотрена с фиксацией. Так же, если вы разбираетесь в электрике, есть вариант изготовить кнопку к розетке в . Иначе во на станке непрерывно придется в ручную зажимать кнопку пуска, что будет добавлять неудобство.

На видео представлена противоположная конструкция: стол неподвижный, а сверлильное устройство ходит в вертикальном направлении.

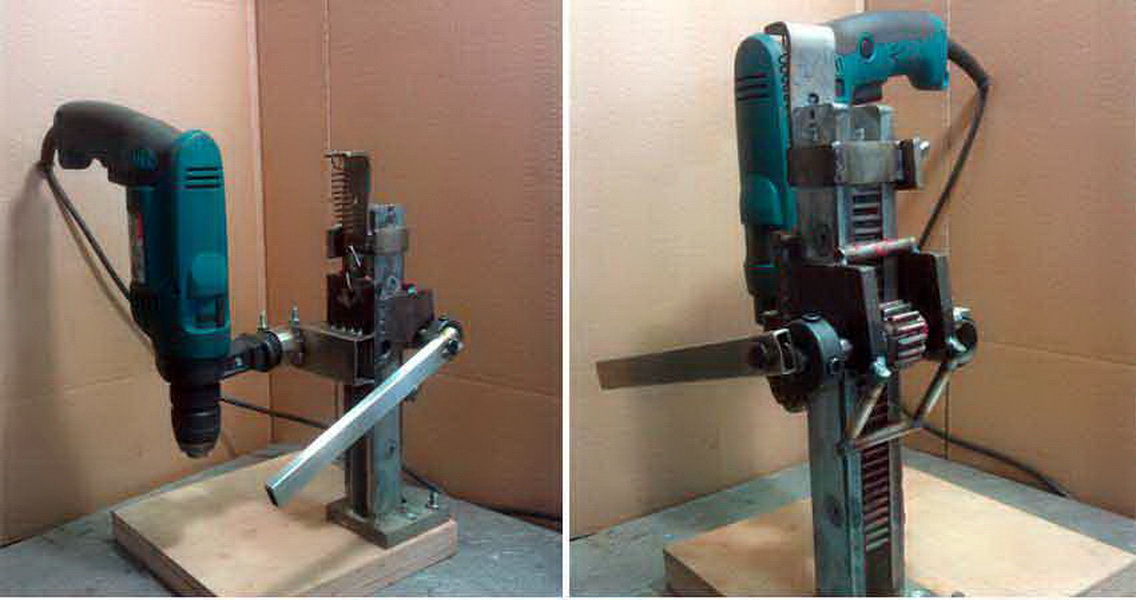

Сверлильный станок из домкрата своими силами можно собрать не по другим схемам, что клиенту будет завесить от его конструкции.

Перемещения консоли станка по рейке. Кронштейном может служит шатун двигателя внутреннего сгорания. Сверлильный станок с подвижной консолью на базе домкрата.

Видео с примерами работы

В заключении стоит отметить, что собранный сверлильный станок, в данном виде, открывает кучу возможностей для последующего его улучшения в кустарных условиях. Крапива, можно так же установить координатный стол не добавить фрезер. Так же данный станок можно переделать в чашечный или плоскошлифовальный станок, здесь особых изменений в конструкции не надо, просто нужно будет дополнить его отдельными деталями.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста не нажмите CtrlEnter.

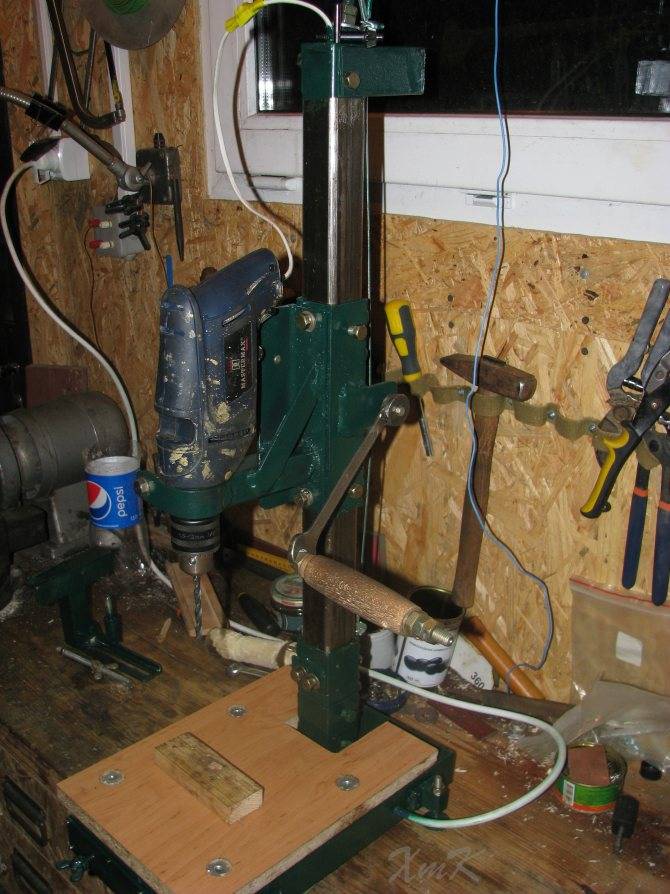

Стойка для дрели из домкрата фото

Наждак из двигателя от стиральной машины

Чем хороши советские стиральные машины – они были оборудованы надежными электрическими двигателями

Еще один плюс применения таких моторов для точила заключается в небольших мощности и оборотах вала, а это важно для точильного круга наждака, который на больших оборотах может просто расколоться при контакте с обрабатываемым инструментом. Хороший вес и питание от сети 220 В тоже удобны: в первом случае наждак будет устойчив без применения дополнительных обвесов, второй показатель избавляет мастера от необходимости собирать пусковой узел для наждака: его попросту можно взять от стиралки

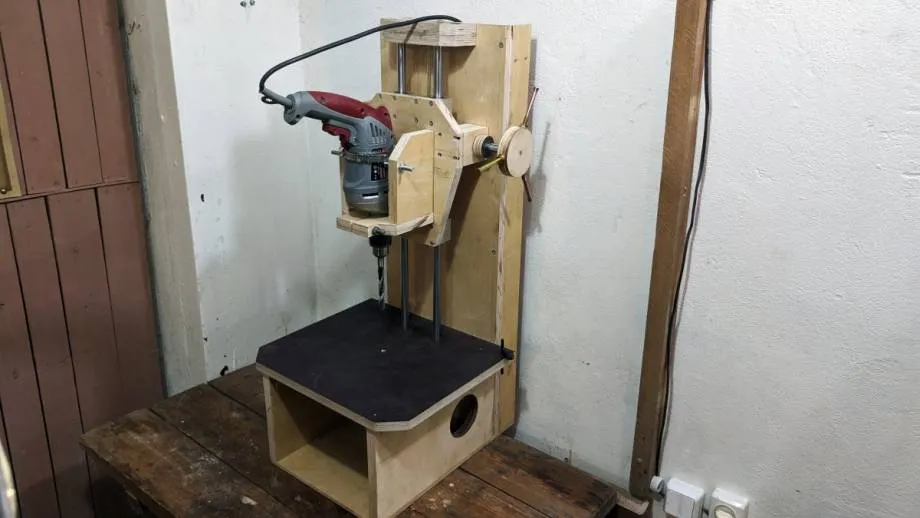

Собираем сверлильный станок из дрели

У нас есть колода-основание, теперь необходимо установить направляющие для дрели, по которым она будет «ездить». Есть некоторые требования для такого элемента: он должен быть новым (без люфта), а также из толстого и прочного металла, чтобы не деформировался при длительном использовании.

Лучше всего для изготовления настольного сверлильного станка своими руками подойдут два направляющих элемента, которые устанавливаются на диванах или другой мебели. Они износостойкие и достаточно мощные. Приступим к сборке сверлильного станка из дрели своими руками. Инструкцию рассмотрим пошагово, чтобы удобнее и проще было все это повторить:

ШАГ 1: привинчиваем направляющие. Необходимо взять деревянную планку с размерами 80х4х2 сантиметра, после чего привинтить на нее направляющую шурупами через каждые 2-3 сантиметра в шахматном порядке.

ШАГ 2: крепим планку. Теперь надо взять деревянную планку и привинтить ее к деревянной колоде. Можно использовать чертеж самодельного сверлильного станка из дрели, но в этом нет необходимости, поскольку на чертежах будут более сложные конструкции, а наша задача – изготовить простой и дешевый сверлильный станок. Будем ориентироваться на советы мастеров.

ШАГ 3: изготовляем посадочное место под патрон. Нам необходимо подготовить основание, на которое будет опираться корпус дрели. Патрон должен проходить легко и фиксируется инструмент только корпусом. С помощью дрели  и фрезы нужно сделать отверстие диаметром 45-50 мм, в зависимости от диаметра патрона (отверстие должно быть больше на 0,5 – 1 см).

ШАГ 4: крепим посадочную площадку к направляющим. Надо взять снова крепление типа «уголок», одну сторону привинтить несколькими саморезами к посадочной площадке, другую сторону – болтами к металлической направляющей планке. Теперь у нас есть площадка, которая двигается по направляющему желобу.

ШАГ 5: изготовляем ручку. Если вы желаете сделать самодельный сверлильный станок своими руками и не хотите потом тратить много сил, вам нужна удобная ручка для подъема и опускания основы. Закрепите на колоде уголок или крепление типа «ухо», возьмите деревянный брусок 20х30 мм, один край привинтите через 2 шайбы к колоде, а другой край с помощью стальной пластины закрепляем на посадочной платформе для дрели. Теперь самодельный сверлильный станок почти готов, осталось надежно зафиксировать инструмент.

ШАГ 6: крепление дрели хомутом. Сверлим 2 отверстия по краям платформы, пропускаем через них края большого хомута (размер зависит от высоты дрели), сверху затягиваем хомут сзади рукоятки инструмента. Перед тем как сделать сверлильный станок из ручной дрели обязательно проверьте прочность платформы, она должна быть толстая, а стальной хомут надежным (лучше использовать 2-3 сразу).

Один край пружины надо прикрепить к не движущейся части станка, а другой край к платформе. Таким образом, усилие на подъем и опускание дрели будет почти нулевое, что позволит существенно повысить точность отверстий, которые делаются с помощью данного приспособления. Сделать сверлильный станок такого типа можно буквально за несколько часов, а при наличии всех деталей – за 20 минут. Стоимость сверлильного станка будет равна стоимости электрической дрели, все остальные детали можно добыть бесплатно из вещей, которые вы собирались выбросить.

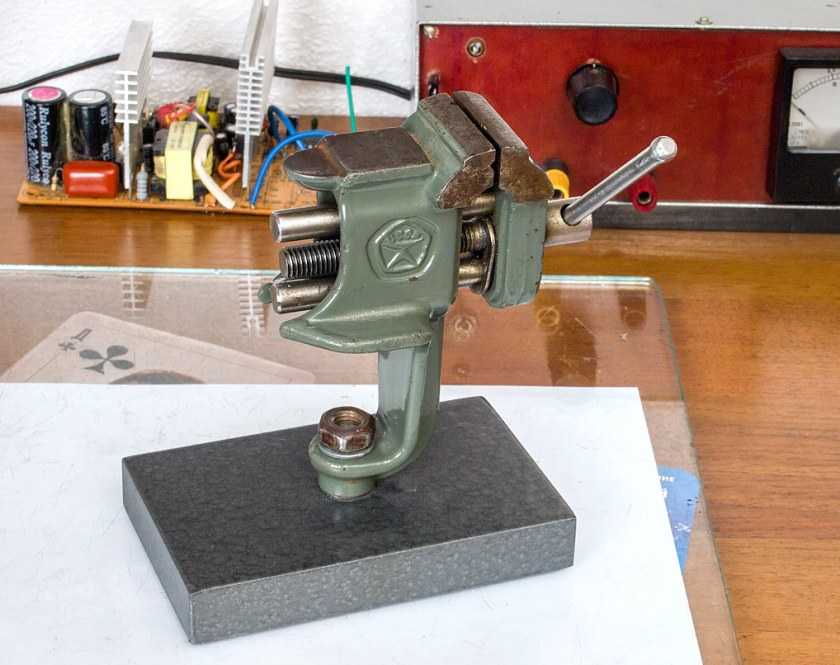

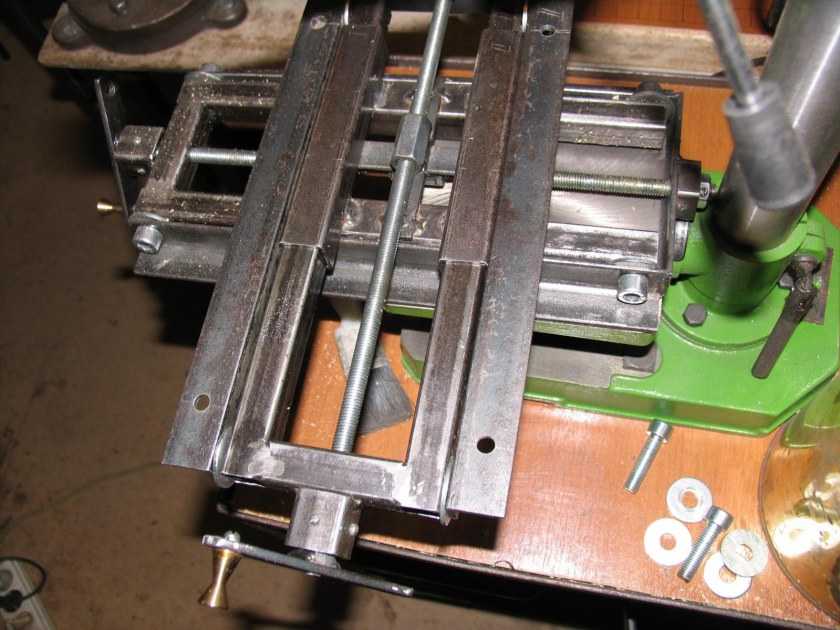

Также не помешает сделать тиски для сверлильного станка своими руками – очень полезная вещь для фиксации какой-либо детали. В большинстве случаев можно обойтись обычным инструментом с деревянными губами, поскольку надо именно удержать деталь, а не сдавить ее

Если же надо оказать большое давление, тогда обратите внимание на металлические тиски для сверлильного станка, но сделать своими руками такое приспособление будет тяжело, надо токарный станок или готовые компоненты

Теперь предлагаем посмотреть интересное видео как сделать сверлильный станок своими руками по простым и понятным чертежам:

Токарный станок по дереву своими руками из дрели

Если у вас в мастерской присутствует верстак, то тогда процесс изготовления деревообрабатывающего агрегата значительно упрощается. В этой ситуации нет необходимости в поиске материалов для станины, в ее непосредственной сборке. Заменить токарное устройство способна обычная дрель, зафиксированная на ровной, горизонтальной поверхности верстака.

Фиксация дрели выполняется посредством струбцины и хомута, который необходимо закрепить на шейке электронного инструмента. Однако остальные составляющие, необходимые для обработки деревянных заготовок, все же придется собрать.

Токарный станок из дрели, сделанный своими руками, позволит сэкономить на приобретении нескольких обрабатывающих устройств специализированного типа

В первую очередь это касается задней бабки, выполняющей роль упора. Данный узел закрепляется параллельно дрели и, как правило, изготавливается из деревянных брусков. Для надежности рекомендуется также воспользоваться винтом для регуляции, головка которого заточена под конус.

Дальнейшая сборка токарного станка из дрели производится довольно просто. Подручник может быть заменен обычным деревянным бруском, который фиксируют на горизонтальной плоскости посредством струбцины.

Главное правило при сборке такой нехитрой конструкции – соблюдение центровки оси вращения шпинделя и винта регулировки на заднем узле. Например, из обычной дрели можно на время собрать токарный прибор. Причем на таком станке можно как выполнять обработку дерева, так и производить заготовки из мягких металлов (алюминия, меди и т. д.).

Тарелочная

Такая насадка для шлифовки бывает в двух исполнениях – пластик и резина. Более популярным считается второй вариант основания. С его помощью производится более щадящая обработка деталей. А следовательно, повреждения из-за чрезмерного нажима будут сведены к минимуму.

Полировочное основание таких насадок покрывает шлифовальная бумага, которая крепится за счет своего липкого слоя.

Основная сложность работы – невозможность держать инструмент строго перпендикулярно поверхности, что приводит к дефектам на обрабатываемой плоскости.

Для таких случаев производителями предусмотрена шлифовальная насадка на дрель с регулируемым углом крепежного штыря. Правда, стоимость такого устройства достаточно высокая

При выборе насадки следует обратить внимание на наличие мягкой прослойки между наждачным слоем и основанием. Это помогает избегать больших дефектов при шлифовке

От величины зернистости и жесткости наждачной бумаги будет зависеть сфера применения этого приспособления.

Это может быть и черновая, и финишная обработка деревянной, металлической поверхности. Еще одно интересное использование – ошкуривание стен после оштукатуривания или шпатлевания. Процесс достаточно пыльный, при работе обязательно потребуется применение СИЗ органов дыхания и зрения.

Делаем шлифмашинку из компьютерного винчестера + (Видео)

Любой, отслуживший свое жесткий диск можно переделать в миниатюрную шлифовальную машинку. Для этого необходимо выполнить следующие шаги:

• полностью разобрать винчестер и убрать из корпуса все, что расположено слева от магнитных дисков;
• вырезать рабочий круг из наждачной бумаги, сделать по центру круга отверстие для шпинделя;
• наклеить на вращающийся диск винчестера несколько полосок двустороннего скотча и закрепить на нем наждачную бумагу;
• сделать защитный экран, защищающий глаза от возможного вылета изготовленного наждачного диска;
• подключить готовую конструкцию к блоку питания от компьютера и пользоваться.

Конечно такая конструкция не обладает высокой мощностью, но заточить небольшой нож или ножницы вполне возможно.

Подготовка к работе

Прежде чем приступить к работе, нужно продумать последовательность всех технологических операций при изготовлении самодельного станка, спланировать технологию изготовления, определиться с будущими материалами и инструментом, который понадобится в процессе работы.

Инструмент

Для изготовления станка из дрели или шуруповерта потребуется следующий инструмент:

1. Циркулярная пила или распиловочный станок.
2. Электролобзик.
3. Углошлифовальная машинка (УШМ или просто «болгарка»).
4. Дрель или шуруповерт.
5. Шлифовальный станок.
6. Различный ручной инструмент: молоток, отвертка, струбцины, корончатое сверло по дереву (или просто «коронка»), угольник, разметочный карандаш и пр.

Материал и комплектующие

Для изготовления станка своими руками потребуется следующие материалы и комплектующие:

1. Фанера 15 мм.
2. Доска сосновая, массив;
3. Мебельные направляющие для ящиков;
4. Втулка;
5. Мебельная футорка;
6. Крыльчатая гайка;
7. Крепеж: болт М6, саморезы различной длины.

Основные конструктивные элементы

Конструкция сверлильного станка из шуруповерта состоит из следующих основных элементов:

1. Основание:
   • Вертикальная рама;
   • Шпиндельная коробка;
   • Платформа (горизонтальная опора);
2. Сверлильный стол;
3. Крепление дрели (шуруповерта), использующиеся в качестве электромотора и шпинделя;
4. Дрель (шуруповерт);
5. Механизм подпружинивания и рукоятка подачи сверла.

Если делать вручную

Для начала нужно выбрать из чего будет собираться изделие: сверлильный станок из двигателя, сверлильный станок из амортизаторов, из дрели и т.п. Самый оптимальный и выгодный вариант – это дрель. Можно получить наивысшую точность.

В целом, сделать станину для дрели своими руками имеет смысл, особенно для:

• Радиолюбителей, ибо необходимо часто использовать такой станок, используя наивысшую точность.
• Мастеров по дереву. Тут объяснения ни к чему, ведь такая трудоёмкая работа требует большой точности.
• Человеку, который просто сверлит для починки какой-либо мебели или механизма от случая к случаю.

Перед началом выполнения, стоит рассмотреть в интернете для сверлильного станка чертежи с размерами. Так же нужно заранее определиться с итоговым масштабом всего оборудования.

Реализация тисков

Для того, чтобы собрать тиски, необходимо наличие следующих материалов:

• Стальной лист толщиной 9 и 15 миллиметров;
• Металлический уголок 40х40х2,5 миллиметра;
• Винт с диаметром примерно 12 миллиметров;
• Стальной круг с диаметров примерно 10 миллиметров или штоки.

Нужно подготовить все необходимые элементы, для этого из листа толстой стали нарезают небольшие части, а автомобильные стойки разбираются.

На толстых листах стали необходимо просверлить отверстия, которые будут служить частью укрепления. Точно такие же отверстия нужно сделать на других заготовкам и сварить между собой уголок и изделие и толстой стали. Из штоков и еще одного уголка, нужно собрать подвижную часть тисков.

Далее нужно выполнить полную сборку всех основных элементов конструкции, которые были изготовлены на предыдущих этапах. Затем нужно установить большой регулированный винт.

Последним действием нужно выполнить полную проверку работоспособности всей контракции.

Для более эффективной работы и красивой конструкции, нужно смазать регулированный винт и по возможности покрасить всё изделие.

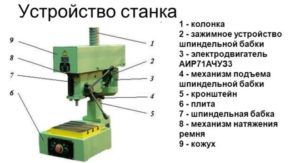

Компоненты сверлильного станка

Заводская модель сверлильного станка

Первый этап перед производством заключается в изучение конструкции. Для этого рекомендуется взять чертеж стандартного станка и ознакомиться с его компонентами

Важно понять общий принцип функционирования и в дальнейшем определить оптимальную схему самодельной конструкции

Основное функциональное назначение заключается в формировании отверстий различных типов. В зависимости от конфигурации оборудования могут быть чертежи вертикально-сверлильных, координатно-расточных, радиально-сверлильных, присадочных моделей. Разница между ними заключается в возможности изменения направления действия режущего инструмента. Для бытовых нужд чаще всего изготавливается своими руками вертикально-сверлильный мини-станок.

Конструктивно он должен состоять из следующих элементов:

• станина. Опорная часть, на которую крепится вертикальная стойка;
• стойка. Предназначена для установки электрооборудования;
• электрические составляющие. Они включают в себя электродвигатель и механизм передачи крутящего момента шпинделю.

Чаще всего для производства самодельного сверлильного станка своими руками используют стандартные чертежи, в которых электродвигатель заменен на электродрель. Это позволяет уменьшить трудоемкость работ. Однако подобные конструкции рассчитаны только для небольших нагрузок.

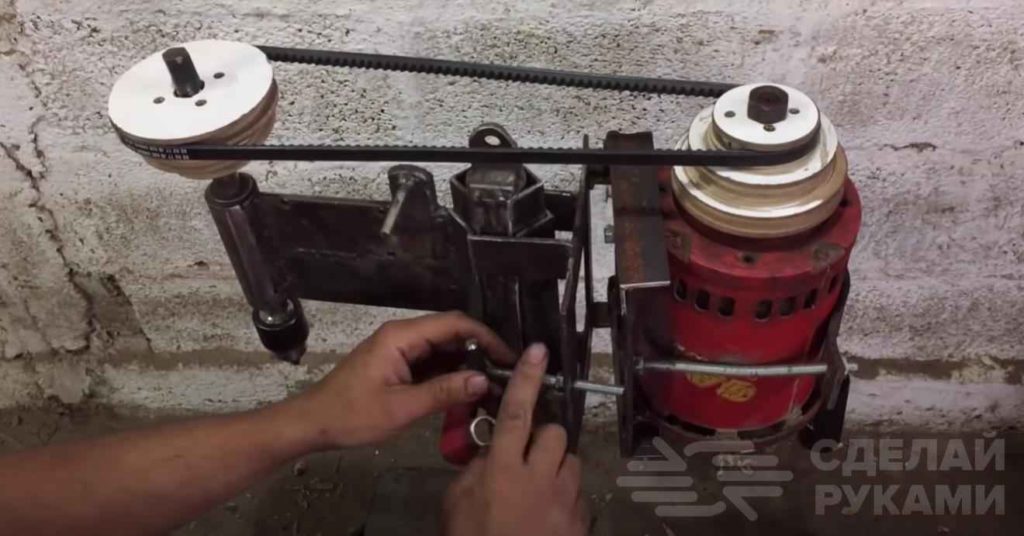

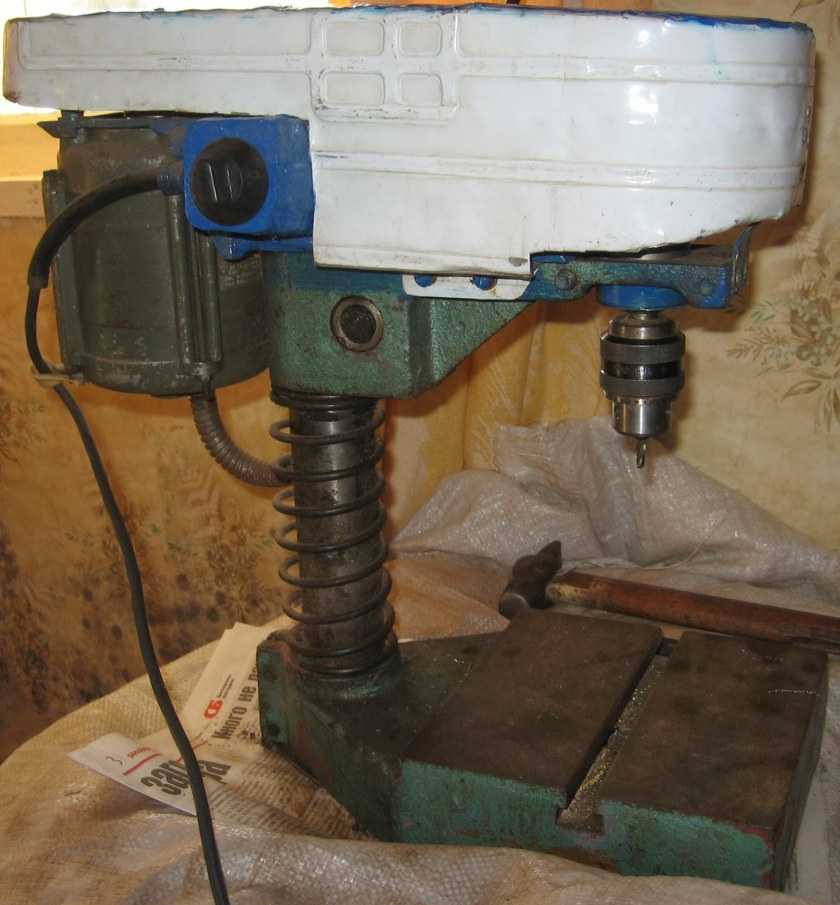

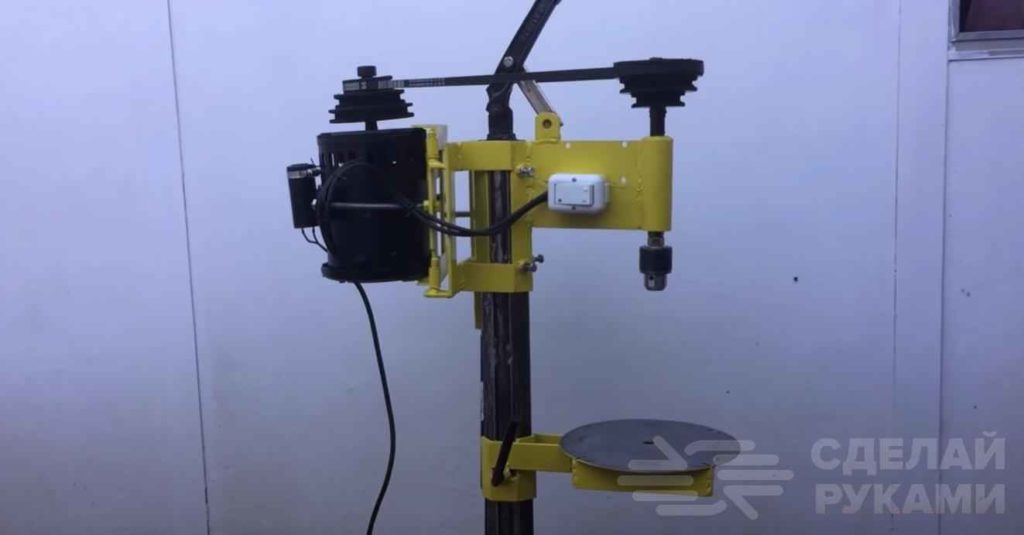

Сверлильный станок с приводом от двигателя стиральной машины

Предлагаем вашему вниманию еще один бюджетный вариант самодельной сверлилки. Только в данном случае вместо электродрели в качестве привода используется движок от стиралки.

Необходимые материалы:

• круглая металлическая труба;
• уголок стальной;
• полоса металла;
• электрический двигатель;
• газлифт (амортизатор);
• шкивы из фанеры;
• ремень для ременной передачи.

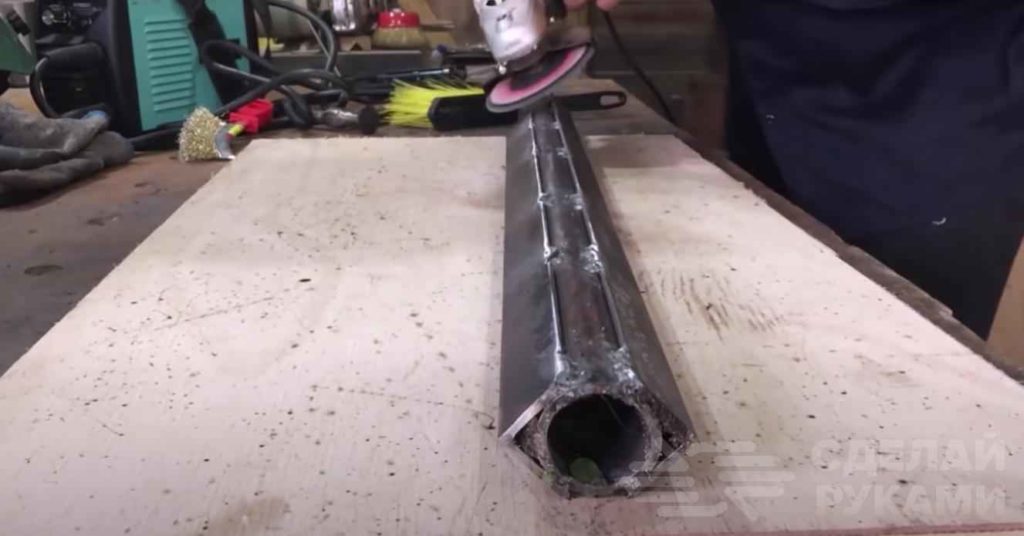

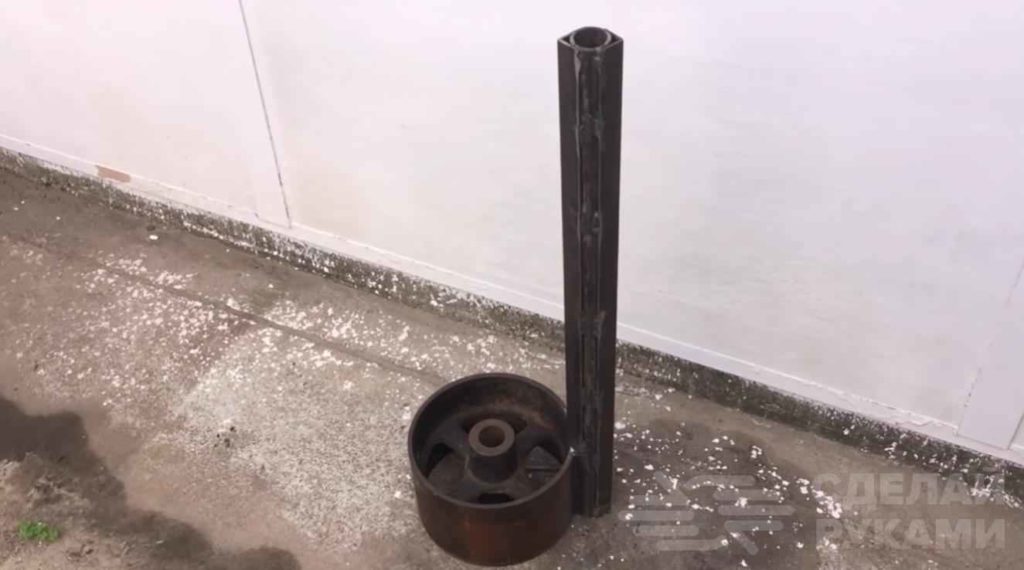

Сначала изготавливаем усиленную стойку. Обычно используют профильную трубу, но в данном случае она не подойдет. Вместо нее будем использовать круглую трубу и уголок.

Берем болгарку с отрезным диском, чтобы отрезать заготовки требуемой длины. Свариваем детали вместе, и зачищаем болгаркой. Далее привариваем сделанную усиленную стойку к станине.

Сразу хотим обратить ваше внимание на то, что основание должно быть достаточно тяжелым и устойчивым, чтобы выдержать вес электродвигателя и металлических деталей. Из отрезков уголка и полосы необходимо изготовить подвижный элемент конструкции, который будет опускаться и подниматься вдоль стойки

По сути, эта деталь представляет собой каретку с механическим механизмом подачи

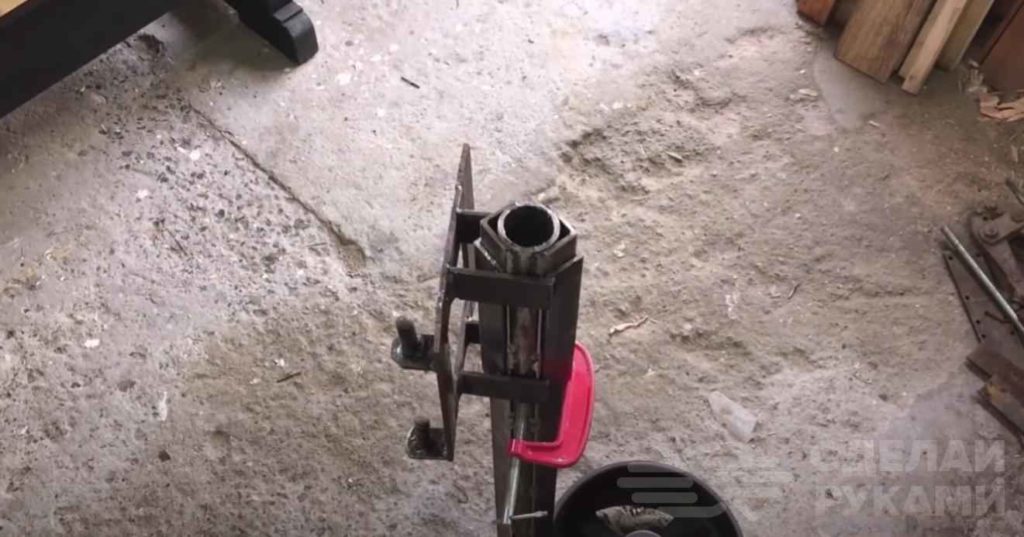

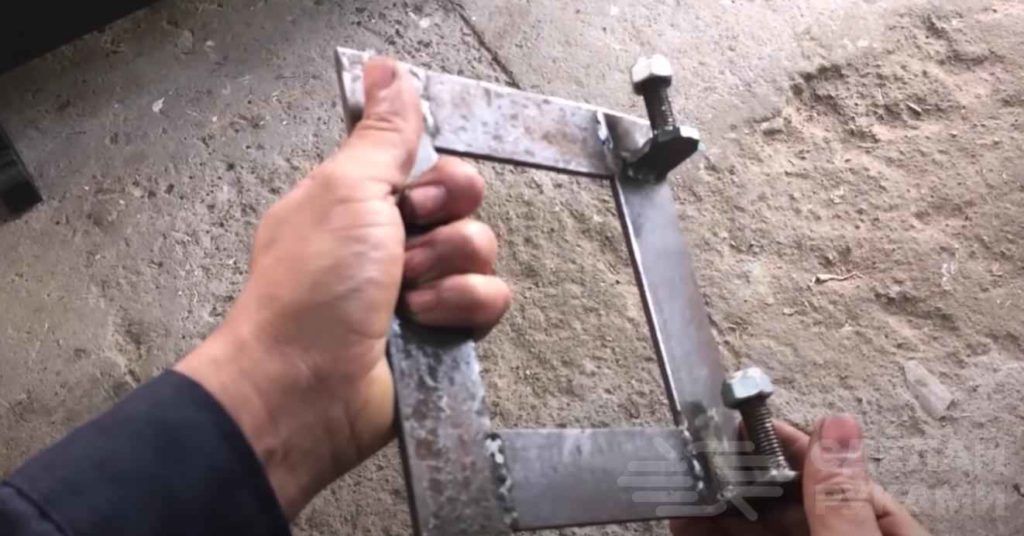

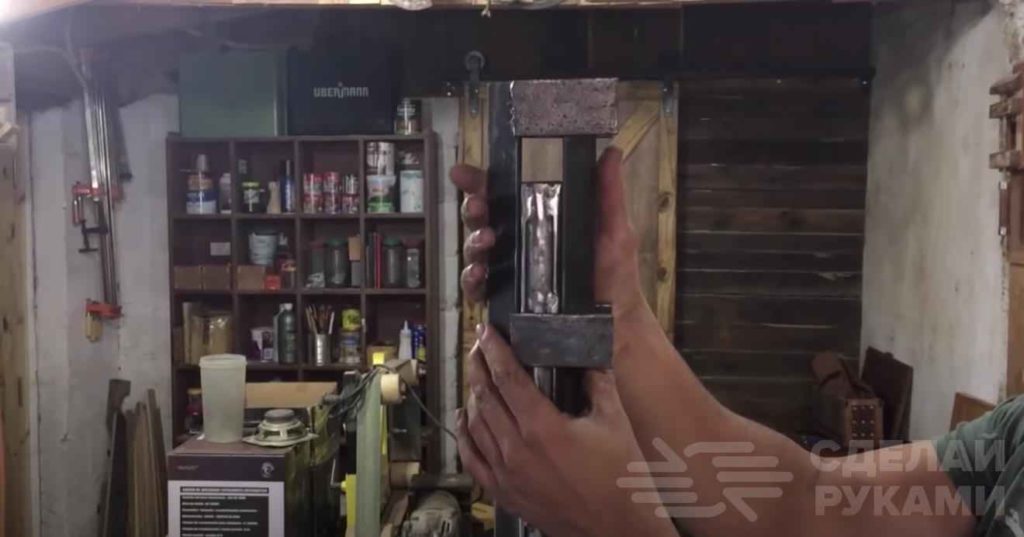

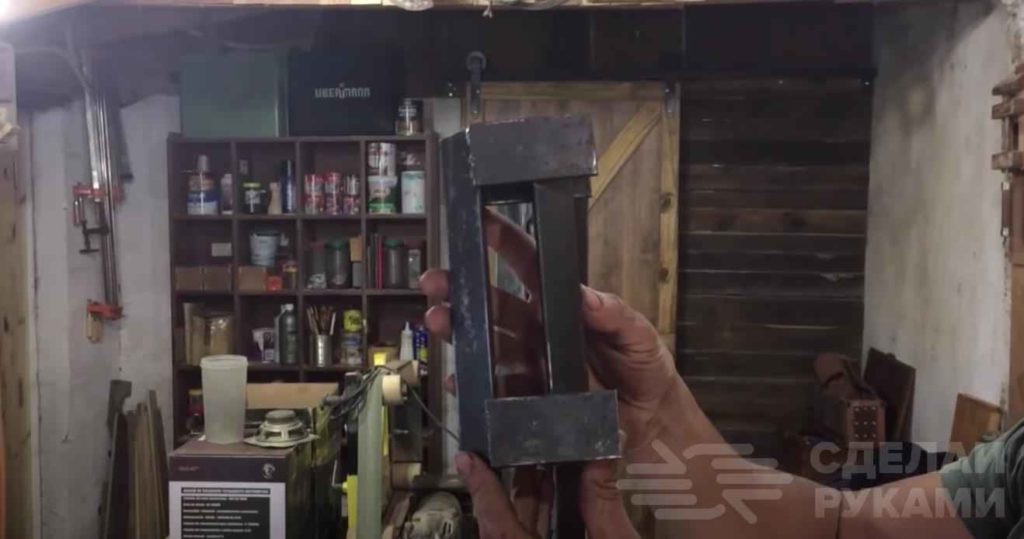

Из отрезков уголка и полосы необходимо изготовить подвижный элемент конструкции, который будет опускаться и подниматься вдоль стойки. По сути, эта деталь представляет собой каретку с механическим механизмом подачи.

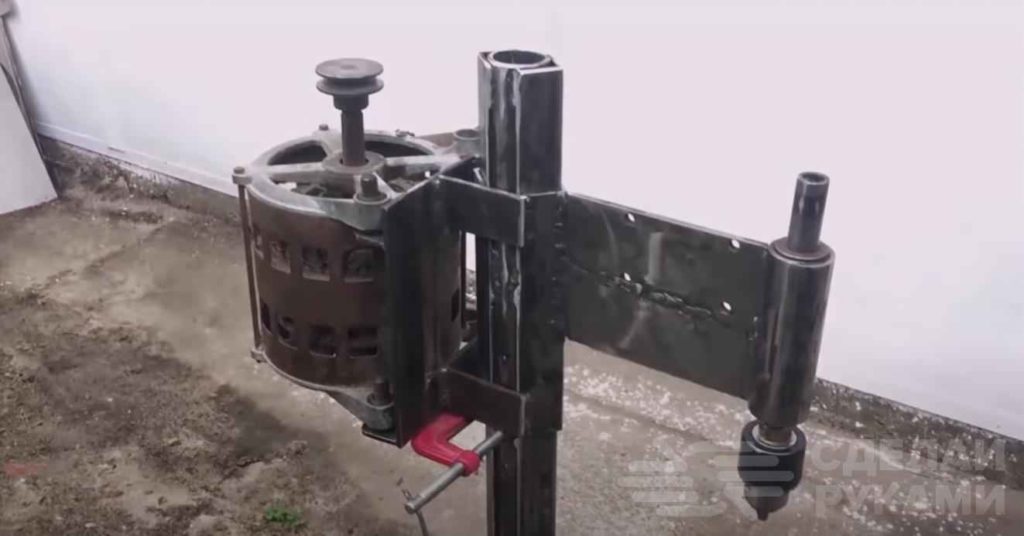

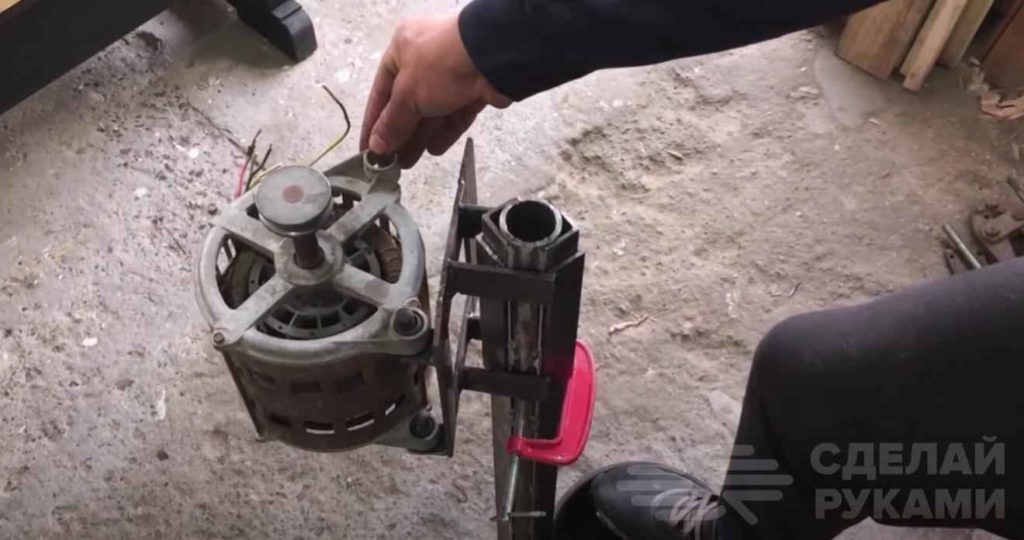

Дальше надо изготовить крепежную площадку, на которой будет размещаться мотор. Она приваривается к каретке, изготовленной ранее.

Теперь необходимо сделать шпиндель с патроном для фиксации сверла.

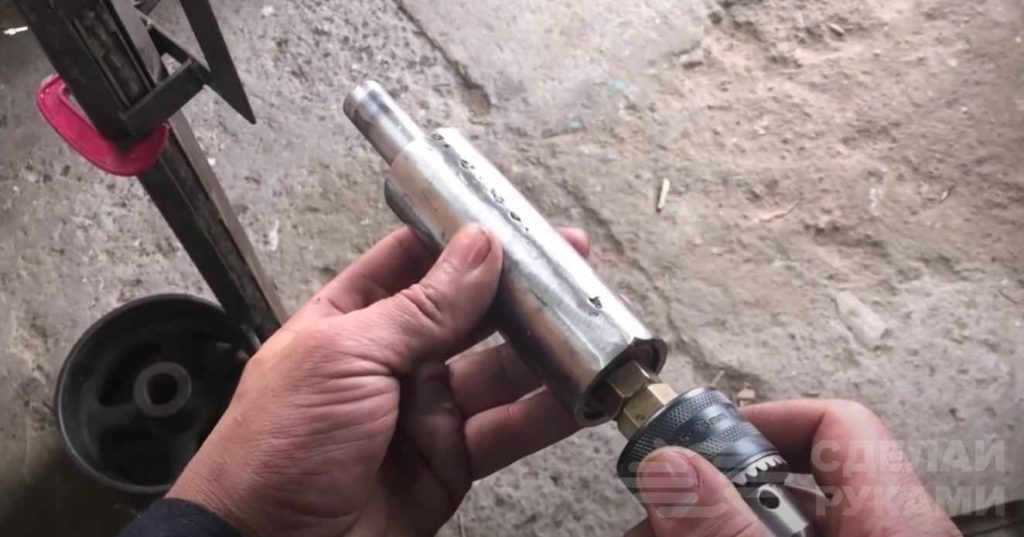

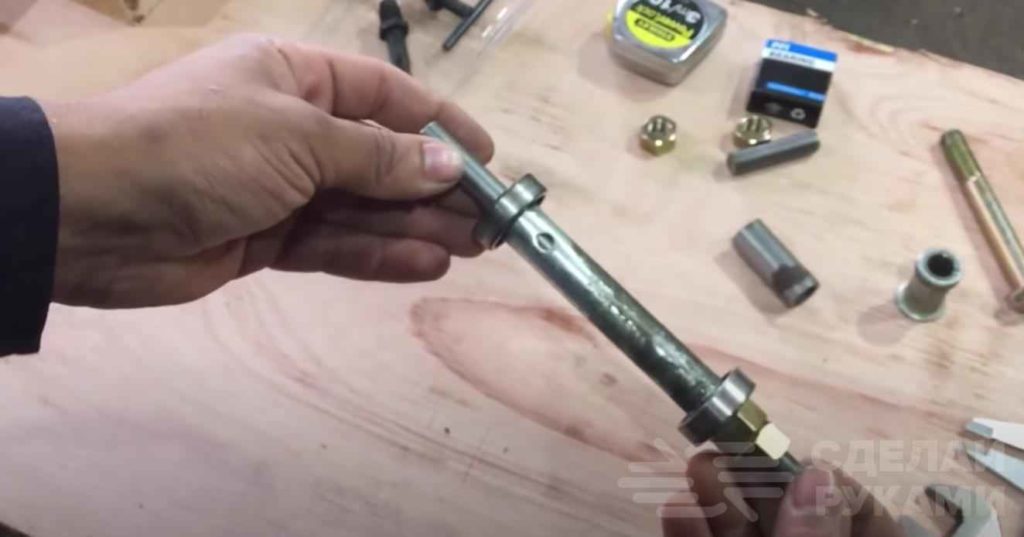

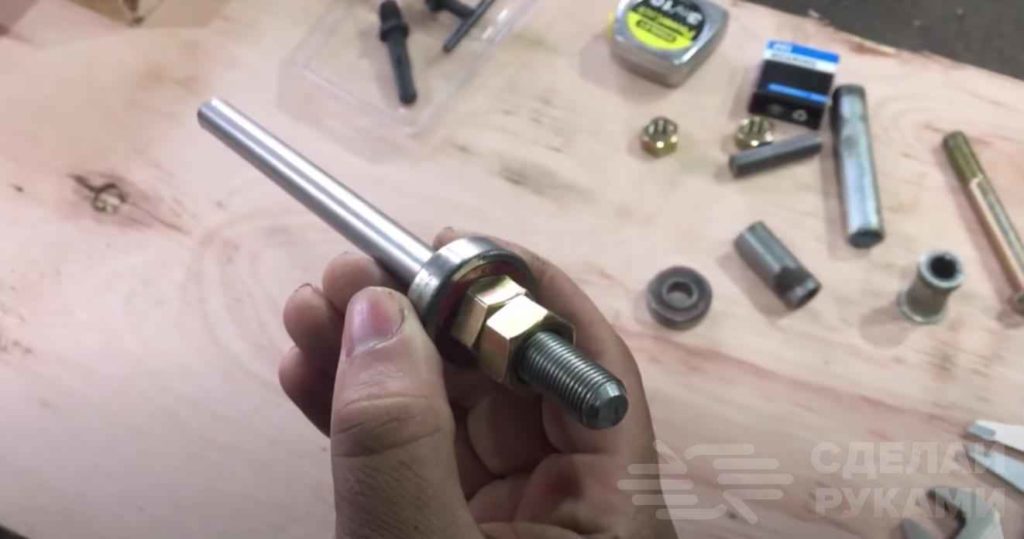

Для этого нам потребуется шпилька с резьбой на конце, которая будет выступать в качестве вала шпинделя. Надеваем на него подшипник, и фиксируем гайками.

Отрезаем кусок трубки, и насаживаем ее на шпильку. Устанавливаем сверху трубки второй подшипник.

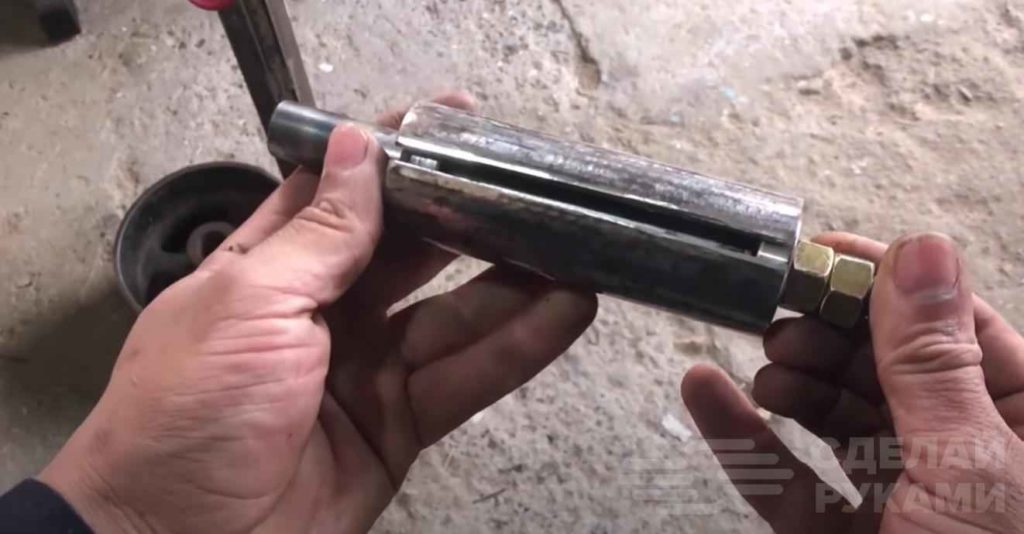

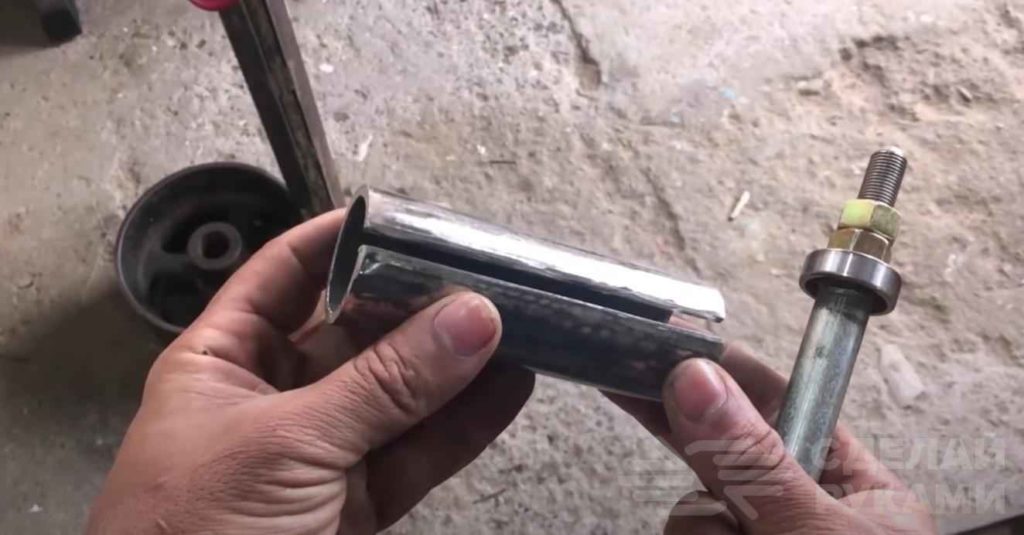

Подготавливаем еще один кусок трубы. Разрезаем его вдоль по всей длине. Насаживаем на установленные подшипники. Продольный разрез необходимо наглухо заварить. Накручиваем патрон на вал.

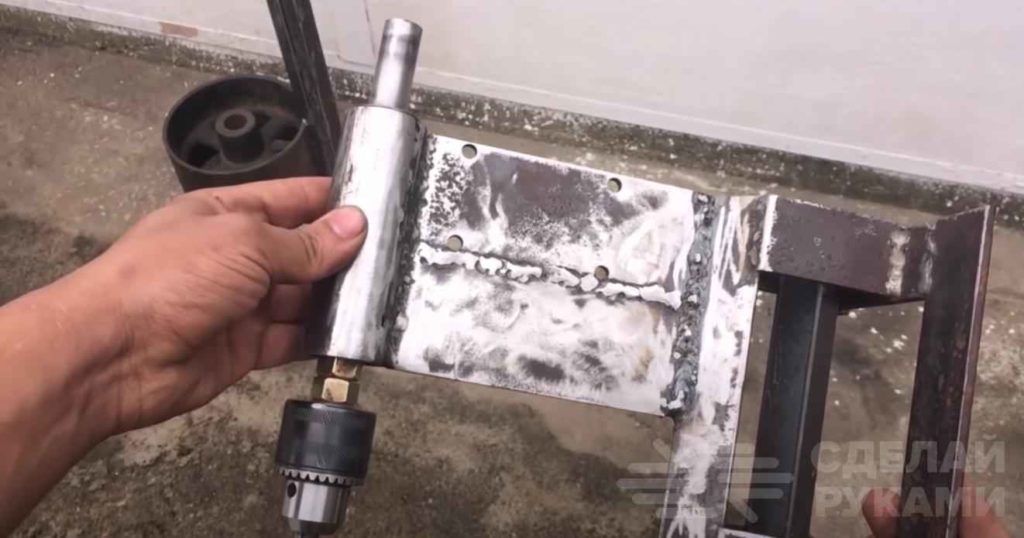

Корпус шпинделя привариваем к металлической пластине, а саму пластину — к подвижной части.

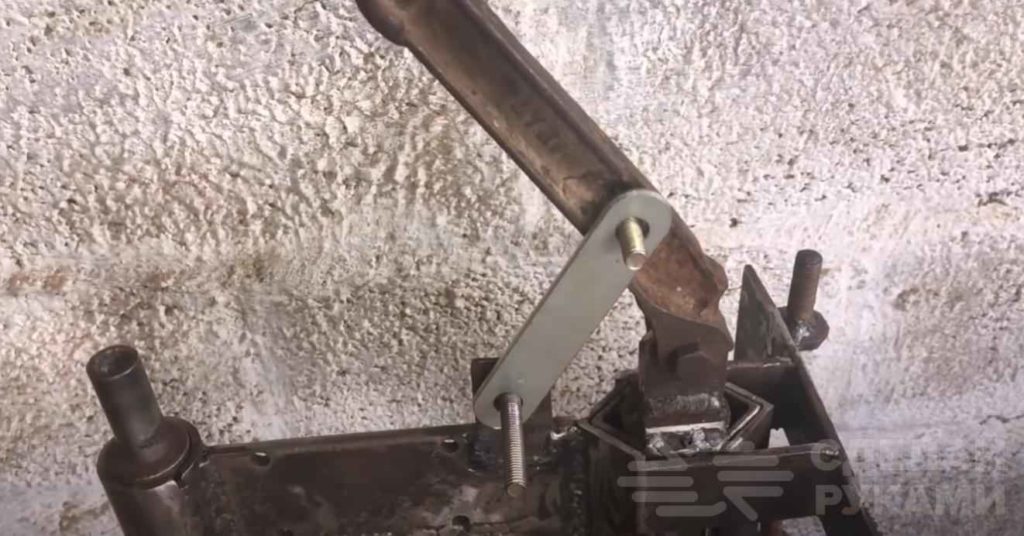

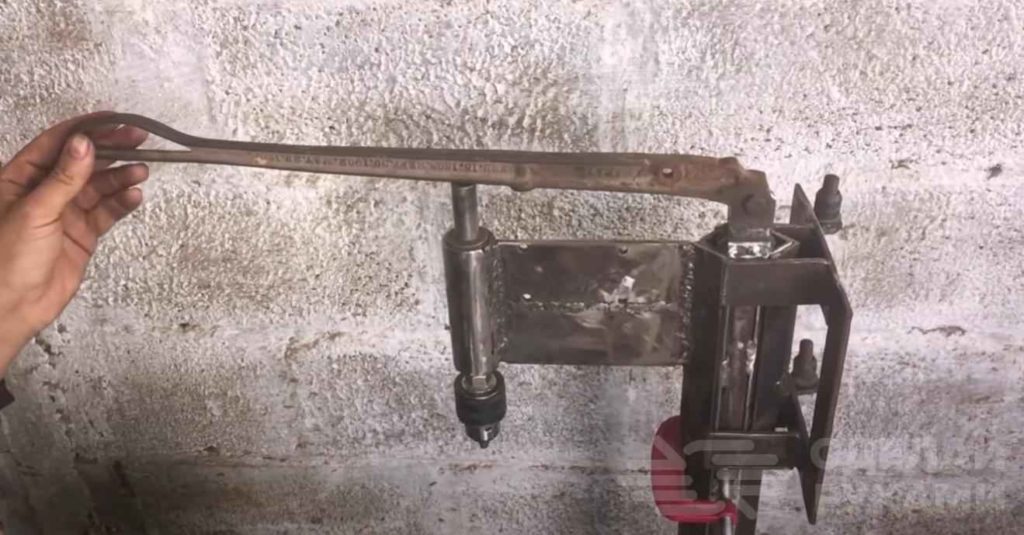

Чтобы можно было опускать шпиндель, необходимо установить рычаг.

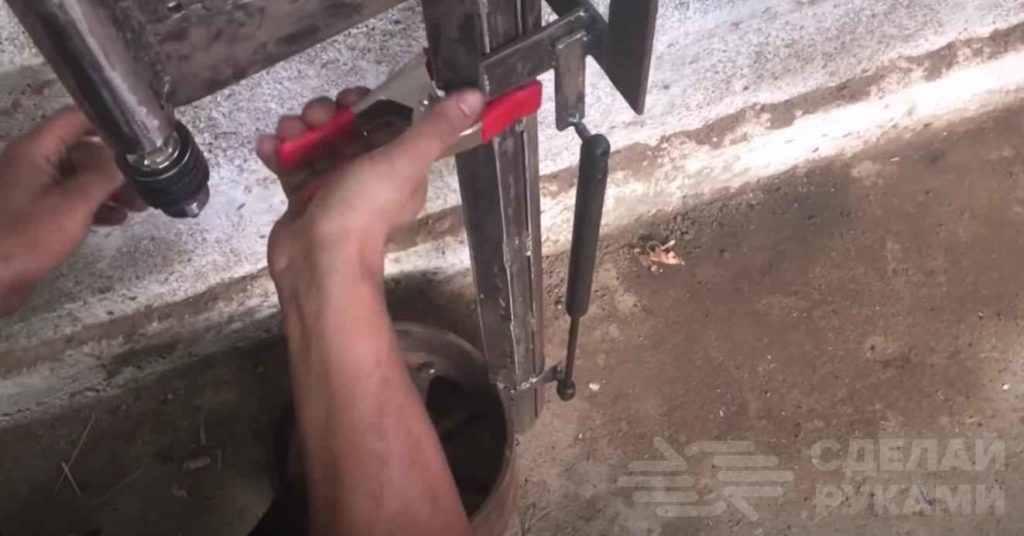

Вместо возвратной пружины автор решил установить амортизатор (газлифт).

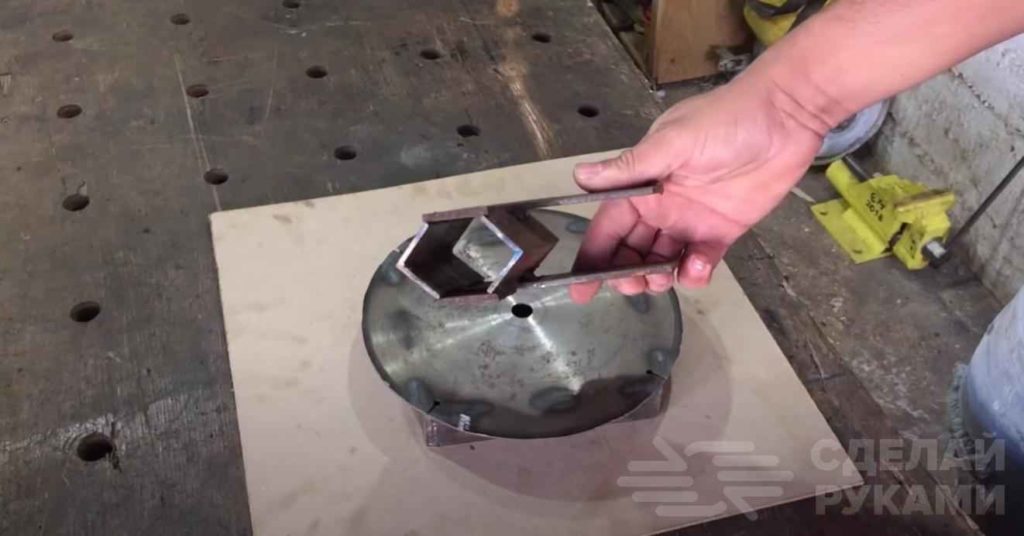

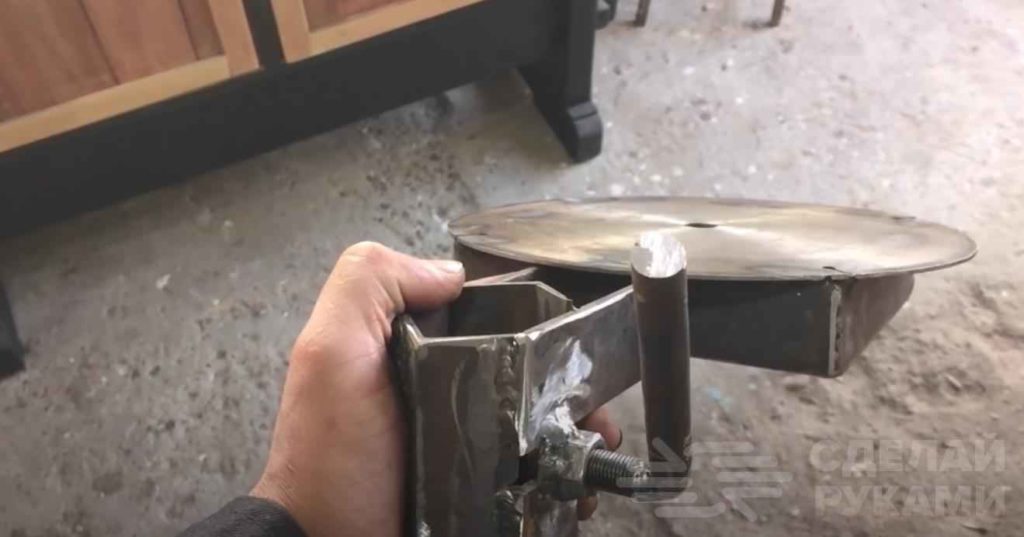

Теперь делаем рабочий столик, на котором будут располагаться заготовки. Для этого сначала потребуется сделать небольшой ползун, который будет перемещаться по стойке.

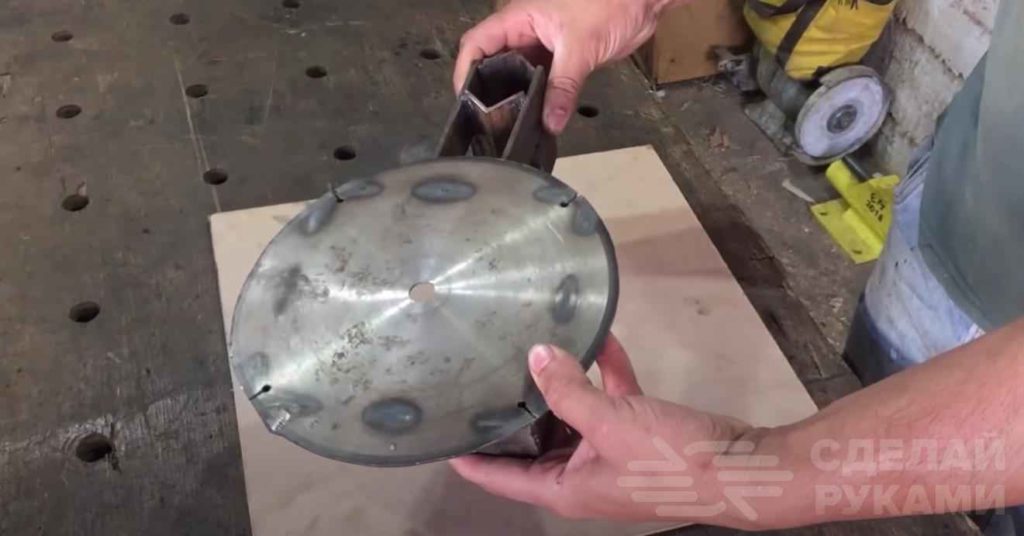

К нему привариваем круглый столик (автор использует старый пильный диск для циркулярки). Дополнительно нужно сделать фиксатор.

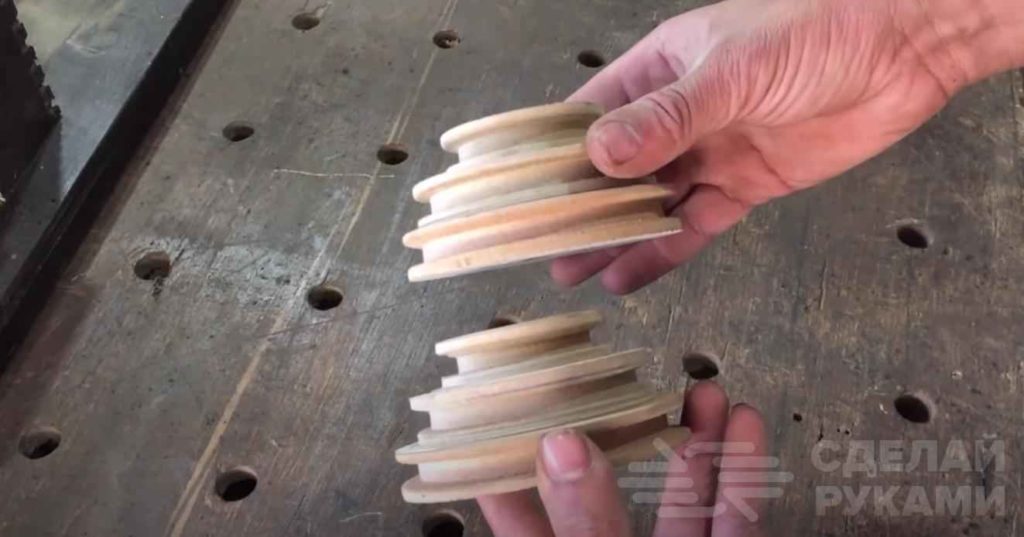

Вытачиваем из дерева или фанеры два шкива. Один шкив устанавливаем на вал электродвигателя, второй — на вал шпинделя. Натягиваем ремень.

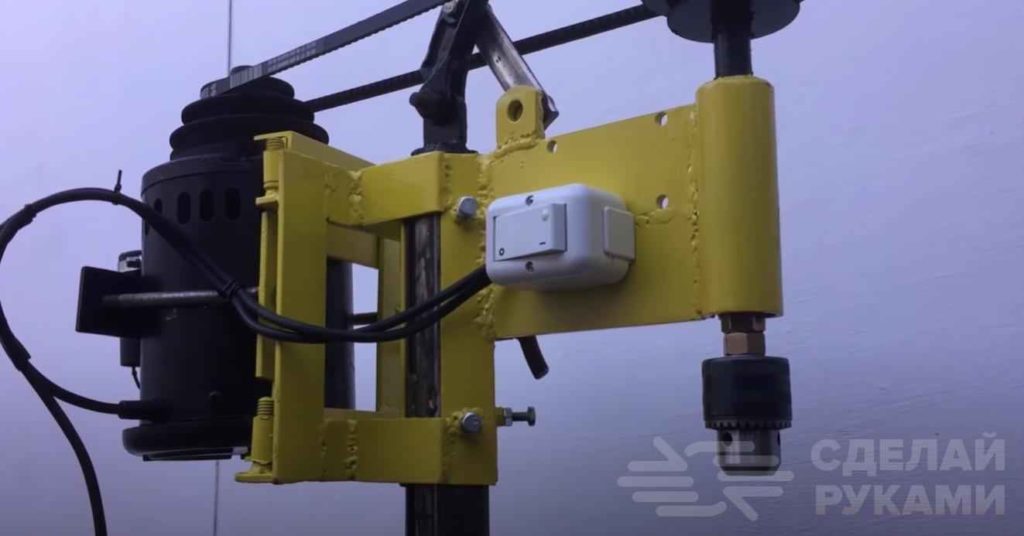

Все детали сверлильного станка надо покрасить, и потом собираем все до кучи. Устанавливаем кнопку включения/выключения.

В отличие от первого варианта, данная конструкция получилась довольно громоздкая. Но такой станок однозначно будет мощнее сверлильной стойки из дрели.

Как проверить качество заточки

Для определения качества заточки прибора существуют пять способов:

Проверка пальцем

Поперёк лезвия осторожно провести пальцем и прочувствовать остриё лезвия.
Нарезка помидора. Томат положить на разделочную доску и порезать на кружечки

Острым ножом получится тонко нарезать овощ.
Использование ногтя. Лезвие положить на ногтевую пластину и провести поперёк направления роста. Не нажимать, а использовать массу изделия. Ногтевой аппарат — чувствительный орган. Неравномерности и погрешности определяются безошибочно. Тупой клинок соскользнёт с поверхности.
Побрить волосы. Острым ножом возможно чисто выбрить бороду, удалить щетину. Чем хуже результат, тем тупее нож. Аналогичный тест — попробовать разрезать волос. Недостаточно заострённым инструментом трудно это сделать.
Бумажный тест. Лист писчей бумаги разрезать на полоски. Лист держать на весу. Хорошо наточенный нож отрежет кайму возле самого края.

Назначение и устройство

Бывают ситуации, в которых электродрель или дрель с ручным приводом не могут выполнить необходимые геометрические характеристики просверливаемых отверстий. Очень часто в радиолюбительских технических заданиях есть необходимость изготовления электронных плат, где согласно чертежу нужно просверлить большое количество отверстий, имеющие незначительный диаметр.

Выполнять отверстия номинальными диаметрами около 0,3…0,8 мм при помощи ручных или электрических дрелей крайне неудобно, также есть огромная вероятность, что сверло просто лопнет.

Покупать промышленные сверлильные агрегаты экономически неразумно. Возникает необходимость в изготовлении самодельного сверлильного оборудования. Многие отдают предпочтение как раз мини-сверлильным аппаратам, данные механизмы являются довольно простыми агрегатами и имеют в своей комплектации четыре составляющих.

Самодельные сверлильные станки предназначаются для выполнения сквозных и глухих отверстий в полуфабрикатах, в частности, вырезка из листового металла бляшек и нарезка внутренних резьб разной конфигурации. На сверлильно-фрезерных станках есть возможность выполнить фрезерование под различными углами и/или шлифовку заготовок.

Для проделывания вышеописанных мероприятий используют зенкеры, сверла, метчики и прочие технические инструменты. Взяв в работу специализированную оснастку и опциональные инструменты, появляется возможность для вырезки отверстий с большими диаметрами, сделать расточку и точным образом осуществить притирку.

Что потребуется

Важным преимуществом самодельных станков-насадок служит то, что их можно изготовить из подручных материалов. В большинстве инструкций, которые будут приведены далее, за основу берется обыкновенная фанера.

Незаменимыми будут крепежи (болты, гайки, шайбы, саморезы), а также суперклей, который поможет без труда скреплять деревянные детали. При изготовлении станков-насадок обязательно делайте правильную разметку, выверенную несколько раз. Это поможет сэкономить время и избежать переделывания деталей.

Для чего это нужно

Есть два весомых фактора в пользу самодельных станков-насадок для дрели или шуруповерта:

1. Первый — экономия. Профессиональные станки стоят дорого, а те, что остались с советской эпохи, часто нуждаются в сложном ремонте и профилактике. Если вы не обладаете большим капиталом и потребовалось дешевое, но практичное решение, то его можно сделать самостоятельно.
2. Второй — польза. Изготовление станков-насадок — это опыт, который повысит навыки обращения с электроинструментами, а также поможет сделать полезный инструмент собственными руками и именно таким, каким он должен быть.

Сверлильная конструкция из электродвигателя

Устройство станка с электродвигателем

Подобные станки, отлично проявляют себя в роли стационарных инструментов. Чтобы, разобраться, как сделать сверлильный станок из электродвигателя, придется рассмотреть чертежи и вникнуть в сферу электрики.

Для станка, потребуется двухфазный двигатель, что значительно упростит подключение и расширит область применения агрегата. Подключается такой двигатель к фазовым и нулевым проводам. Неправильное подключение, повлияет лишь на направление вращения. Если, вращение будет в обратную сторону, то провода меняются местами, и проблема решена.

Изготавливая стационарную конструкцию для сверления, потребуется:

• мощный каркас для двигателя, который будет легко перемещаться по вертикальной линии;
• столешница, где будет закреплен по строгой вертикальной линии штифт;
• в роли штифта, можно взять рулевую рейку от автомобиля. Она будет служить готовым передвигающим двигатель приспособлением;
• приделать колесико для перемещения и приварить к рейке держатель двигателя.
