Инвертор foxweld master 202

Возможные неисправности аппарата и способы их устранения

Может возникнуть ситуация, когда при включенном аппарате и работающем вентиляторе не загорается сетевой индикатор. Это может свидетельствовать о выходе из строя элементов схемы, что требует обращения в сервисный центр. Ситуации, когда при работе на инверторе ощущаются удары электрическим током, разрешаются при помощи проверки контактов вилки электропитания, качества подключения заземляющего и силового кабелей. К другим распространенным неисправностям в работе инвертора Foxweld рассматриваемой модели относятся следующие.

• Отключается сетевой автомат. В этом случае следует заменить его на более мощный (25 или 32 А).
• Запах горелого, идущий от устройства, и его задымление требуют обращения в сервисный центр.
• Если при горящем сетевом индикаторе и работающем вентиляторе не зажигается сварочная дуга, следует проверить положение регулятора тока. Возможно, он находится на позиции «0».
• Когда на панели устройства загорается желтый индикатор, это означает включение автоматической защиты от скачков напряжения. Следует подождать, пока параметры сети не придут в норму.

Схемы других моделей

Как ранее было отмечено, практически все инверторы работают по схожему принципу, и создаваемые схемы могут отличаться несущественно. Все сварочные аппараты делятся на несколько основных групп:

1. Для проведения электродуговой сварки при применении покрытых специальным составом электродов применяется оборудование типа ММА. Подобная схема характеризуется высокой эффективность, а конструкция имеет небольшой вес.
2. Для применения тугоплавких электродов применяется сварочное оборудование типа ММА+TIG. Они могут работать в среде инертных газов.
3. На производственных линиях встречаются агрегаты с полуавтоматической подачей прутка. В этом случае работа, как правило, проводится в среде инертных газов или в специальных ванночках.
4. При кузнечном или прочем ремонте используется точечная сварка.

Модель ARC 160, схема которой довольно сложна, может применяться для проведения самых различных работ. В отличии от arc 140, схема новой модели лишена основных недостатков.

Вариант исполнения торус 250 состоит из следующих элементов:

1. Генератора тактового типа, построенного на микросхеме TL Стоит учитывать, что схема мощного инвертора не предусматривает использование ШИМ, но в микросхеме есть два компаратора с датчиками тепловой защиты.
2. Система защиты и регулировочный модуль выполнены на основе LM Датчик, определяющий параметры тока, помещен на ферритовом кольце с обмоткой.
3. В схему включается также два выходных драйвера, построенные на IR

Ремонт Торус 250 следует проводить с открытия конструкции и визуального осмотра основных элементов. В рассматриваемом случае они следующие:

1. Выпрямитель выходного типа представлен отдельной платой, на которой размещается два радиатора. Они служат в качестве основания для размещения диодных сборок. Также в модуль входит один трансформатор и дроссель. Количество элементов в выходном выпрямителе во многом зависит от конкретной сборки.
2. Модуль ключей представлен четырьмя транзисторами в каждой из четырех групп. Для того чтобы снизить степень нагрева все они размещаются на отдельных радиаторах, которые изолированы специальными прокладками.
3. В качестве выходного выпрямителя используется мощный диодный мост. В рассматриваемом случае он расположен в нижней части конструкции. На этой модели устанавливается крайне надежный и практичный мост, который сложно спалить при исправной работе системы охлаждения.
4. Микросхема управления является основным элементом конструкции. Как правило, от правильности его работы зависит долговечность всего аппарата. Самостоятельно проверить блок можно только при наличии специального осциллографа и соответствующих навыков работы с ним.
5. Корпус с вентилятором системы охлаждения. Как правило, охлаждающий блок выходит из строя только в случае механического воздействия.

Сварочный инвертор САИ 200, схема которого не существенно отличается от аппаратов схожего типа, применяется для ручной дуговой сварки и наплавки при применении штучных электродов. RDMMA 200 относится к оборудованию нового типа, которое создается без применения трансформаторов. За счет этого возможна более точная и плавная регулировка показателей тока, при работе не появляется сильного шума.

Принципиальная схема сварочного инвертора САИ 200

В заключение отметим, что вышеприведенная информация определяет сложность конструкции сварочных инверторов. При этом производители не распространяют подробные схемы устройств, что усложняет обслуживание и ремонт. Несмотря на применение схожей схемы при создании практически всех инверторов, они существенно отличаются друг от друга. Именно поэтому перед проведением каких-либо работ нужно подробно ознакомиться с конструктивными особенностями устройства.

Схема в корне отличается от устройства его предшественника – сварочного трансформатора. Основой конструкции прежних сварочных аппаратов был трансформатор понижающего типа, что делало их габаритными и тяжелыми. Современные сварочные инверторы благодаря использованию при их производстве передовых разработок – это легкие и компактные устройства, отличающиеся широкими функциональными возможностями.

Основным элементом электрической схемы любого сварочного инвертора является импульсный преобразователь, вырабатывающий ток высокой частоты. Именно благодаря этому использование инвертора дает возможность легко зажигать сварочную дугу и поддерживать ее в стабильном состоянии на всем протяжении сварки. Схема сварочного инвертора в зависимости от модели может иметь определенные особенности, но принцип его работы, который будет рассмотрен ниже, остается неизменным.

Ключевые эксплуатационные свойства

Сварочный инвертор Foxweld Мастер 202 принадлежит к классу профессионального оборудования, поэтому его разрешается использовать в процессе проведения строительных работ, связанных с монтажом металлоконструкций, для изготовления разного рода трубопроводов, ремонта канализации и иных коммунальных коммуникаций.

К положительным техническим характеристикам этого оборудования относят следующие моменты:

• В конструкции расположена наиболее современная схема, направленная на итоговую выдачу стабильного напряжения, что позволяет сделать сварочный ток наиболее плавным. Это будет очень хорошо ощущаться в процессе осуществления сварочных работ, связанных с соединением труб или листового металла;
• У сварочных аппаратов данного типа наибольший диаметр электродов, с которыми они могут работать, составляет 5 мм;
• Функционирование устройства не находится в зависимости от частоты тока, поэтому во время проведения работ не будет происходить разбрызгивание металла, что позволит сделать их гораздо более безопасными;
• Конструкция имеет превосходный запас мощности и частоты преобразования, что позволяет обеспечивать наиболее плавный поджиг дуги;
• Несмотря на то, что аппарат обладает весьма компактными габаритами, он способен выдать максимальный ток с силой 200 А;
• Чтобы в процессе выполнения сварки получался наиболее гладкий шов, в этом инверторе предусмотрена установка специального дросселя на выходе;
• Для облегчения проведения работ у аппарата имеется специальные функции: горячий старт, форсаж дуги и так называемое антизалипание;
• Для обеспечения нормального функционирования данного сварочного инверторного аппарата подойдет стандартная электрическая сеть, которая выдает напряжение 220 В, однако он способен работать даже в случае, если напряжение будет снижаться вплоть до 160 В;
• В конструкции имеется специальная защитная система, не позволяющая аппарату испортиться в случае, если он вдруг будет подключен к сети с напряжением 380 В;
• Устройство отличается незначительными габаритами, к тому же у него достаточно маленькая даже для инверторного аппарата разрешенная масса, которая составляет всего лишь 9 кг;
• Если внезапно произойдет короткое замыкание, срабатывает автоматика устройства, которая моментально отключает сварочный ток;
• Для того чтобы осуществлять проведение работ с использованием тонких электродов, диаметр которых составляет порядка полутора миллиметров, имеется возможность настраивать сварочный ток в ручном режиме;
• Аппарат Фоксвелд стоит не слишком дорого, его цена вполне сопоставима с изделиями, выпускаемыми другими производителями;
• Чтобы настраивать устройство было еще удобнее, на его передней панели предусмотрен специальный цифровой дисплей;
• Если работы будут производиться в условиях, где отсутствует электроснабжение, то это оборудование можно запитывать от бензиновых или дизельных генераторов.

Залипание электрода (прерывание дуги)

Причиной залипания электрода и прерывания дуги может быть снижение напряжения из-за короткого замыкания в обмотках трансформатора, неисправности диодов или ослабления соединительных контактов. Также возможен пробой конденсаторного фильтра или замыкания отдельных деталей на корпус сварочного аппарата.

К причинам организационного характера, вследствие которых аппарат не варит как надо, можно отнести чрезмерную длину сварочных проводов (более 30 метров).

Если залипание сопровождается сильным гудением трансформатора – это также свидетельствует о перегрузке в нагрузочных цепях прибора или замыкании в сварочных проводах.

Одним из вариантов ремонта с устранением этих эффектов может стать восстановление изоляции соединительных кабелей, а также подтяжка ослабевших контактов и клеммников.

Стоит ли покупать?

На наш взгляд, аппараты Foxweld — это вполне типичные китайские инверторы. Они складно сделаны, производитель почти не экономит на комплектующих. Сборка достойная для их стоимости, функционал тоже достаточный. Тот же сварочный инвертор Master модели 202, о котором мы говорили выше, очень популярен у сварщиков.

Но вы должны понимать, что при покупке недорогого китайского аппарата чуда не случится. Он не станет номером один, не сможет варить так же, как аппараты от европейских производителей, а при частой эксплуатации будет склонен к поломкам.  Аппараты Foxweld и прочие ему подобные — это, по сути, просто копии других китайских аппаратов, только под другими названиями. Это не плохо, и не хорошо

Просто факт, который нужно принять во внимание

Можно ли покупать инверторы Foxweld? Можно. Подобные аппараты особенно нравятся новичкам, поскольку стоят недорого, и при этом достаточно функциональны. Но не стоит надеяться на превосходное качество швов и самих аппаратов от этого производителя.

Это интересно: Сварочный аппарат Ресанта САИ-220 — рассматриваем детально

Популярные модели инверторов

У бренда Foxweld довольно большой ассортимент, но мы выделим самые популярные модели от этого производителя: сварочный инвертор Foxweld Master 162, сварочный инвертор Foxweld Master 202, сварочный инвертор Foxweld мастер 162, сварочный инвертор Foxweld мастер 202М, сварочный полуавтомат Foxweld Invermig 185.

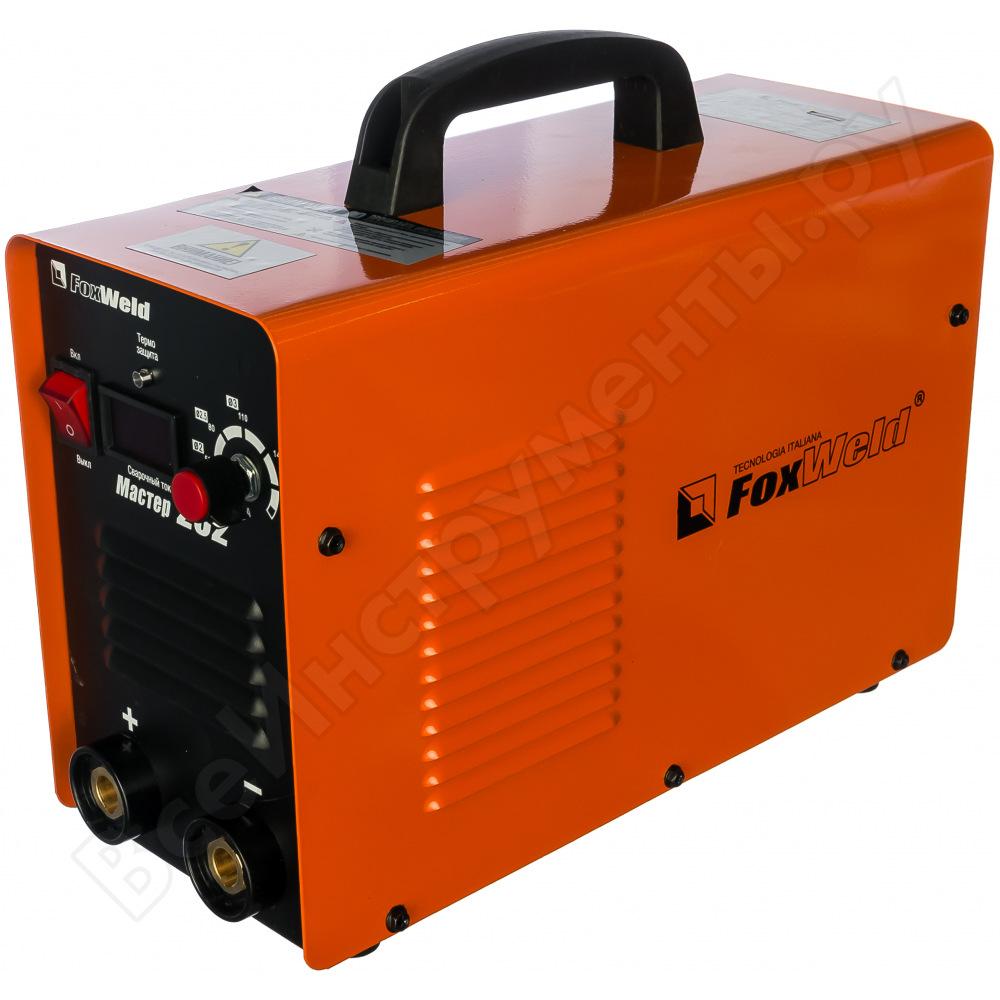

Давайте подробнее поговорим про сварочный аппарат Foxweld Master 202, поскольку он один из самых популярных среди всего ассортимента бренда Фоксвелд.

Инвертор Мастер 202 от Foxweld предназначен для ручной дуговой сварки и выдает до 200 Ампер сварочного тока. Аппарат способен без перерыва работать до 60% сварочного цикла, что не так уж много, но новичку этого достаточно.

​Достоинства и недостатки аппарата

Из достоинств можно выделить его бюджетность, простоту использования, возможность поддерживать аргонную сварку. В дополнение сварочник достаточно легко ремонтируется. Вся электроника находится на одной плате, её простая замена решит любую, даже самую сложную, проблему с электроникой.

К недостаткам относят силовые кабели, они для наших климатических условий малопригодны. При низких температурах быстро дубеют, становятся абсолютно негибкими и неудобными в работе. Многие пользователи отмечают неудобный держатель для переноски. Аппарат довольно популярен в России, поэтому очень часто может оказаться, что ваш Foxweld Master 202 — подделка. Остерегайтесь подделок foxweld мастера 202.

Инверторный сварочный аппарат FoxWeld Мастер 202T

Мастер 202Т, сварочный аппарат инверторного типа с улучшенными характеристиками. Разработан и сделан для профессионалов, где в первую очередь требуется мощность и надежность. Улучшенная схема стабилизации сварочного процесса дает хороший поджиг и «мягкую» сварочную дугу с минимальным разбрызгиванием. Сварка любыми электродами до 5мм диаметром включительно. Особенность данного аппарата — переключатель на дополнительный режим аргонодуговой сварки постоянного тока (ТIG DC), что позволяет сваривать нержавейку, сталь, медь, титан, используя горелку с неплавящимся электродом.

Цена: 17 543 руб.

Заказать

Сварочный инвертор Мастер 202Т выполнен по мостовой схеме и выдает высокочастотный стабилизированный сварочный ток. Его динамические характеристики не зависят от частоты, в отличие от IGBT инверторов, что дает выигрыш в стабильности сварочной дуги и минимальном разбрызгивании. Также достоинство этого аппарата — очень легкий поджиг дуги благодаря высокой частоте преобразования и запасу по мощности. Этот сварочный инвертор подойдет как профессионалам с постоянным использованием сварочного аппарата, так и для людей, кто хочет сваривать время от времени и привык работать качественным профессиональным инструментом. В отличие от многих сварочных аппаратов, этот аппарат реально выдает заявленные характеристики — 200А сварочного тока, при этом имея габариты, схожими со многими бытовыми сварочными аппаратами. Аппарат имеет дополнительный дроссель на выходе, сглаживающий сварочный процесс, а также имеют режимы облегчения процессов сварки — Anti-Sticking, Arc-Force и Hot-Start.

Особенности сварочного инвертора

• Небольшой, компактный, питание от обычной сети 220В с пониженным электропотреблением
• Реально выдает заявленные характеристики, максимальный сварочный ток 200А
• Уверенно выдерживает пониженное и повышенное напряжение, работает при падении напряжения до 160 В, имеет защиту от случайного включения в 380 В!
• Одна из самых лучших систем стабилизации сварочного процесса и минимизации разбрызгивания на сегодняшний день, за счет дополнительной «начинки» и улучшенной схемы управления сварочным процессом
• Сварочные клеммы увеличенного диаметра (13 мм вместо 8 мм на большинстве бытовых и дешевых аппаратах)
• Плавная регулировка сварочного тока
• Переключатель на дополнительный режим аргонодуговой сварки постоянного тока (ТIG DC)
• Имеет встроенные функции облегчения поджига дуги (Hot-start), функцию стабилизации и препятствию залипанию в процессе сварки (Arc-Force) и функцию снижения сварочного тока в случае замыкания электрода или электрододержателя (Anti-Sticking)
• Полный комплект для начала работ

Область применения

• Универсальный сварочный аппарат на все случаи жизни
• Сварка любыми электродами, любых материалов
• Сварка на строительных площадках, сварка легких и средних металлоконструкций
• Сварочный аппарат для гаража, мастерской, домашнего мастера
• Ремонтно-монтажные работы, в том числе высотные, ремонт и монтаж канализационных систем, коммунальные работы
• Ремесленные и кузнечные работы, индивидуальное хозяйство
• Конструкции нефтедобывающей и перерабатывающей промышленности

Стандартная комплектация сварочного инвертора:

• Источник с сетевым кабелем
• Обратный кабель с зажимом
• Электрододержатель для ручной дуговой сварки (ММА)

Технические характеристики

Напряжение питания	220V±15% 50/60Hz
Напряжение холостого хода, В	62
Диапазон сварочного тока, А	20-200
Номинальное сварочное напряжение, V	28,0
Продолжительность нагрузки (ПН, %)	70
Облегченный поджиг	Да
Встроенные стабилизация дуги	Да
Функция Arc-force, %	Да
Функция Hot-Start, %	Да
Режим Anti-Sticking	Да
КПД (%) / Коэффициент мощности (cos φ)	80 / 0.93
Класс изоляции / защиты	F / IP23
Ремень для переноски	Да
Комплект сварочных кабелей	Да
Вес, кг	8,0
Размер, мм	370х150х230
Режим ТIG сварки	да

Рекомендации по использованию инвертора для сварки в среде защитного газа

Производитель инвертора Foxweld модели Master 202 предусмотрел возможность его использования для сварки, выполняемой в среде защитного газа (TIG). Такая сварка выполняется на постоянном токе, а для создания сварочной дуги используется неплавящийся электрод. Схема данного аппарата не содержит в себе осциллятор, поэтому сварочная дуга зажигается методом касания. Подключать внешний осциллятор к устройству данной модели нельзя, так как это может привести к выходу инвертора из строя.

Параметры сварки TIG

Подготовка устройства к сварке по технологии TIG и ее выполнение осуществляются в следующей последовательности.

• • Кабель, по которому электрический ток поступает к сварочной горелке, подключается к минусовому разъему, а кабель массы – к плюсовому.
  • Кабель массы при помощи специального зажима надежно соединяется со свариваемыми деталями.
  • Для подачи защитного газа в зону сварки используется специальный шланг, которым соединяют сварочную горелку и редуктор на газовом баллоне. После надежной фиксации обоих концов шланга следует открыть вентиль на газовом баллоне и отрегулировать давление газа при помощи редуктора. Для подачи газа непосредственно в зону сварки используется вентиль, расположенный на сварочной горелке.
  • В зажиме сварочной горелки необходимо зафиксировать неплавящийся электрод (обычно используют стержни из торированного вольфрама), диаметр которого подбирают в зависимости от величины сварочного тока: до 80 А – 1 мм; до 150 А – 1,6 мм; до 200 А – 2 мм. Величина сварочного тока определяет и угол заточки кончика электрода: до 30 А – 300; до 120 А – 60–900; до 200 А – 90–1200.

• Необходимо проверить, что величина напряжения в электрической сети находится в интервале, оговоренном производителем Master 202. Требуется проверить и параметры автомата, установленного в электрическом щитке: он должен выдерживать силу тока, который будет потреблять сварочный аппарат.
• При помощи сетевого провода инвертор следует подключить к электрической сети. Сам аппарат включается при помощи тумблера, расположенного на задней панели. При этом на лицевой панели должен загореться индикатор сети. — После включения инвертора необходимо установить требуемую силу сварочного тока и включить подачу газа при помощи вентиля на горелке.
• Сварочная дуга зажигается касанием электрода поверхности соединяемых деталей и его последующим отведением.
• После формирования сварного шва дугу гасят, отводя электрод от поверхности деталей. Погасив дугу, не следует сразу выключать подачу защитного газа, необходимо выждать несколько секунд.
• Когда сварочные работы закончены, инвертор выключается, а подача газа перекрывается при помощи вентиля на баллоне.

Пример сварочных швов, выполненных инвертором Foxweld модели Master 202

Функциональные возможности

Сварочный инвертор Мастер 202 снабжен многими полезными и современными функциями. Они обеспечивают удобство использования, что влияет на получение качественного и крепкого шва.

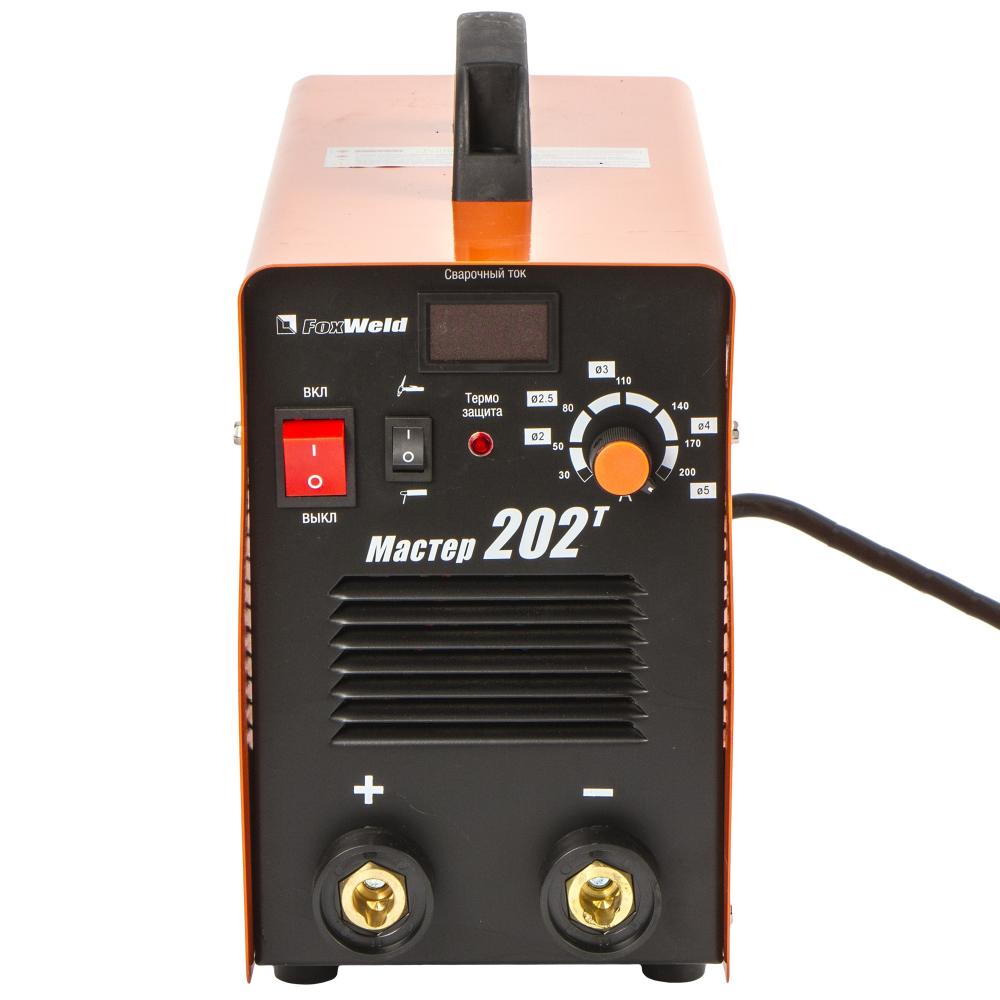

Передняя панель инвертора Мастер 202

Данный аппарат обладает следующими функциями:

• Антиприлипание. Оно останавливает подачу тока в тех случаях, когда электрод прилипает к свариваемой поверхности. В данный момент создается короткое замыкание, что негативно влияет на дальнейшую работу аппарата, так что функция способствует сохранению работоспособности в течение длительного времени. Когда цепь размыкается, то автоматически включается подача тока на электрод, и можно продолжать сварку.
• Горячий старт. Данная функция повышает уровень тока в те моменты, когда происходит розжиг дуги.
• Форсированная дуга. Способствует увеличению силы тока, когда сварочная дуга становится меньшей по размерам. Это помогает избежать залипания и продолжает беспрерывное создание шва. Благодаря этому, параметры во время работы остаются более стабильными.
• Функция автоматического отключения при критическом повышении температуры. Она помогает защищать аппарат от перегрева, чтобы он не сломался от высоких нагрузок.
• Техника может подключаться к источникам автономного питания, таким как генераторы.
• Схема сварочного инверторного аппарата Мастер 202 содержит систему автоматического отключения. Она срабатывает, если на нее поступает высокое напряжение, выше допустимого. Если произошел скачек, то данная система помогает избежать негативных последствий. О том, что сработала именно эта функция, а не сломался аппарат, свидетельствует горящая желтая лампочка, находящаяся на корпусе устройства. Когда напряжение вернется в норму, лампа тухнет, и можно продолжать работу.

​Достоинства и недостатки аппарата

Из достоинств можно выделить его бюджетность, простоту использования, возможность поддерживать аргонную сварку. В дополнение сварочник достаточно легко ремонтируется. Вся электроника находится на одной плате, её простая замена решит любую, даже самую сложную, проблему с электроникой.

К недостаткам относят силовые кабели, они для наших климатических условий малопригодны. При низких температурах быстро дубеют, становятся абсолютно негибкими и неудобными в работе. Многие пользователи отмечают неудобный держатель для переноски. Аппарат довольно популярен в России, поэтому очень часто может оказаться, что ваш Foxweld Master 202 — подделка. Остерегайтесь подделок foxweld мастера 202.

1 Foxweld Master 202 – описание и общие характеристики

Данный инвертор китайского производства можно использовать для выполнения сварочных работ под навесом в условиях открытого воздуха, а также в любых помещениях, которые соответствуют требованиям пожарной безопасности. Агрегат работает по инверторной технологии контроля и преобразования тока для сварки. Он дает возможность выполнять электродуговую сварку постоянным током на высоком качественном уровне.

Инвертор Мастер 202 имеет массу 8 килограммов, компактные габариты (370х150х230 миллиметров), включает в себя одну силовую плату со сменяемыми самостоятельными управляющими модулями.

Устройство работает при напряжении в электросети от 205 до 235 В, использовать его можно и при 180 В (именно эту величину минимального напряжения указывает паспорт Master 202). Силовые модули аппарата функционируют на частоте свыше 80 килогерц, причем величина их отклика на команды составляет не более 500 миллисекунд. За счет этого сварочный агрегат характеризуется: легкостью розжига; равномерным проплавлением обрабатываемой поверхности; внешне безупречным сварочным швом; отличными показателями тока; каплеобразованием равномерной формы.

Сварочный ток устройства регулируется в широких интервалах (от 20 до 200 ампер), в процессе сварки холостой ход аппарата составляет 59 вольт. Безаварийная длительность включения Foxweld Master 202 при максимальном значении сварочного тока (200 ампер) составляет 60 процентов.

Инвертор располагает следующими особыми функциями и возможностями:

• «HOТ START»: функция, которая при старте сварочного процесса в автоматическом режиме увеличивает величину тока, что способствует легкости зажигания дуги;
• «ARC FORCE»: опция, регулирующая параметры тока, ориентируясь на конкретную длину сварочной дуги (данную функцию обычно называют «антизалипанием», так как она практически на сто процентов исключает риск залипания сварочного стержня);
• интегрированная система термической защиты (автоматика);
• возможность подключения дизельных и бензиновых электрических станций для подачи напряжения на инвертор (автономное использование);
• механизм отключения агрегата при критическом скачке напряжений.

Последнее устройство предохраняет инвертор Мастер от перегрева и сгорания при изменении напряжения в сети, приостанавливает работу аппарата, о чем сигнализирует специальная лампа желтого цвета на его лицевой стороне. Вентилятор, выполняющий функцию охлаждения сварочного агрегата, при этом продолжает вращаться. Сварщику требуется лишь дождаться момента, когда желтый свет на индикаторе погаснет, после чего Foxweld Master 202 можно снова применять по назначению.

Это интересно: Сварочные трансформаторы — характеристики, виды, принцип работы

Сварочник Foxweld Master 202

Сварочник Foxweld Master 202 − полупрофессиональный аппарат китайского производства для использования в бытовых условиях, имеет компактные размеры и достаточно прост в обслуживании и эксплуатации. Считается отличным выбором в своей ценовой категории. Приведём основные характеристики сварочника.

• Напряжение питания обычное сетевое 220 В, 50 Гц (в паспорте написано разброс по питанию от 180 В до 240 В).
• Пределы сварочных токов от 20 до 200 А.
• Коэффициент мощности или так называемый косинус фи (cos φ) равен 0,93.
• Напряжение холостого хода составляет 62 В.
• Обладает классом изоляции F.
• Соответствует классу защиты IP21.
• Масса 8 кг.
• Габариты 370×150×230 миллиметров.

При продаже в комплекте с самим инвертором мастер 202 идут следующие позиции:

• Руководство по эксплуатации сварочного аппарата.
• Кабели питания, провод заземления и силовые провода.
• Ремешок для транспортировки сварочника.

У инвертора есть несколько специальных особенностей, обеспеченных внутренней электроникой.

• Hot start (перевод с англ. горячий старт) — функция, обеспечивающая лёгкий поджиг сварочной дуги при включении.
• Antistick (перевод с англ. антиприлипание) — функция, предотвращающая залипание электрода.
• Arc force (перевод с англ. форсирование дуги) — высокие показатели по вольт—амперной характеристике.
• Схематически обеспечена система защиты от перенапряжения, прибор просто отключится без последствий для внутренних компонентов.
• Защита от перегрева − после длительной работы и перегреве сварочника электроника автоматически отключит аппарат, но вентилятор продолжит работу. После достаточного охлаждения индикатор на передней панели покажет, что устройство опять готово к работе.
• Питание может обеспечиваться и за счёт дизельных генераторов, т. е. работать как на переменном, так и на постоянном токе.

Гарантийный срок при покупке в магазине составит около 1 года.

https://youtube.com/watch?v=k5RzorSbxeA

Схемы других моделей

Как ранее было отмечено, практически все инверторы работают по схожему принципу, и создаваемые схемы могут отличаться несущественно. Все сварочные аппараты делятся на несколько основных групп:

1. Для проведения электродуговой сварки при применении покрытых специальным составом электродов применяется оборудование типа ММА. Подобная схема характеризуется высокой эффективность, а конструкция имеет небольшой вес.
2. Для применения тугоплавких электродов применяется сварочное оборудование типа ММА+TIG. Они могут работать в среде инертных газов.
3. На производственных линиях встречаются агрегаты с полуавтоматической подачей прутка. В этом случае работа, как правило, проводится в среде инертных газов или в специальных ванночках.
4. При кузнечном или прочем ремонте используется точечная сварка.

Модель ARC 160, схема которой довольно сложна, может применяться для проведения самых различных работ. В отличии от arc 140, схема новой модели лишена основных недостатков.

Сварочный инвертор ТОРУС 250

Вариант исполнения торус 250 состоит из следующих элементов:

1. Генератора тактового типа, построенного на микросхеме TL Стоит учитывать, что схема мощного инвертора не предусматривает использование ШИМ, но в микросхеме есть два компаратора с датчиками тепловой защиты.
2. Система защиты и регулировочный модуль выполнены на основе LM Датчик, определяющий параметры тока, помещен на ферритовом кольце с обмоткой.
3. В схему включается также два выходных драйвера, построенные на IR

Ремонт Торус 250 следует проводить с открытия конструкции и визуального осмотра основных элементов. В рассматриваемом случае они следующие:

1. Выпрямитель выходного типа представлен отдельной платой, на которой размещается два радиатора. Они служат в качестве основания для размещения диодных сборок. Также в модуль входит один трансформатор и дроссель. Количество элементов в выходном выпрямителе во многом зависит от конкретной сборки.
2. Модуль ключей представлен четырьмя транзисторами в каждой из четырех групп. Для того чтобы снизить степень нагрева все они размещаются на отдельных радиаторах, которые изолированы специальными прокладками.
3. В качестве выходного выпрямителя используется мощный диодный мост. В рассматриваемом случае он расположен в нижней части конструкции. На этой модели устанавливается крайне надежный и практичный мост, который сложно спалить при исправной работе системы охлаждения.
4. Микросхема управления является основным элементом конструкции. Как правило, от правильности его работы зависит долговечность всего аппарата. Самостоятельно проверить блок можно только при наличии специального осциллографа и соответствующих навыков работы с ним.
5. Корпус с вентилятором системы охлаждения. Как правило, охлаждающий блок выходит из строя только в случае механического воздействия.

Сварочный инвертор САИ 200, схема которого несущественно отличается от аппаратов схожего типа, применяется для ручной дуговой сварки и наплавки при применении штучных электродов. RDMMA 200 относится к оборудованию нового типа, которое создается без применения трансформаторов. За счет этого возможна более точная и плавная регулировка показателей тока, при работе не появляется сильного шума.

модели master 202, minarc 150vrd

Сварочный инвертор kemppi является установкой для ручной работы штучными электродами. Благодаря высокому качеству шва, который можно получить с помощью этого аппарата, он может быть использован как в производстве, так и при монтаже и ремонте.

Устройство работает от стандартной однофазной электросети. Принцип работы типичен для инверторных аппаратов. Достаточно простая схема выполняет преобразование переменного тока в постоянный. Для такого преобразования не требуется трансформатор. Полученный постоянный ток может использоваться для дуговой и аргонодуговой сварки с неплавящимися электродами.

Технические характеристики аппарата

Инвертор kemppi обладает рядом полезных функций, которые облегчают процесс сварки. К таким функциям относятся «горячий старт», стабилизация и автоматическое управление дугой. В сочетании с высокими вольтамперными характеристиками это позволяет зажечь и стабилизировать дугу в любых условиях. Даже при наличии осложняющих факторов дуга будет мягкой и эластичной, а разбрызгивание металла – минимальным.

Поскольку сварка является достаточно опасным процессом, где возможно поражение электрическим током или получение травм от высокой температуры, то конструкция сварочного аппарата должна обеспечивать наилучшую защиту. И данный инвертор имеет довольно продуманную защиту из различных опасных факторов. Его корпус выполнен из пластика повышенной прочности, что защищает от контакта с силовыми элементами. Управляющие ручки и кнопки устроены так, чтобы исключить срабатывание от случайного удара или толчка. Имеется защита от пыли, влаги и грязи – управляющие платы аппарата находятся в отдельном, герметически закрытом отсеке.

Разновидности моделей сварочных аппаратов выпускаемых фирмой kemppi

Отдельно стоит сказать о системе охлаждения. Она является достаточно важным элементом, ведь в процессе работы установка может значительно разогреваться. Сварочный инвертор   kemppi master 202 имеет изолированное охлаждение, сконструированное таким образом, чтобы холодный воздух попадал исключительно на силовые элементы. Благодаря этому мощность вентилятора используется максимально полно. При этом воздух выбрасывается с передней стороны устройства, что практически не оставляет вероятности попадания внутрь сварочной аэрозоли.

Электрические защитные устройства включают предохранитель от перенапряжения и компенсатор колебаний тока. От тепловой перегрузки спасает специальный термодатчик.

Сварочный инвертор kemppi minarc 150 vrd может работать от центральной электросети или от генератора на жидком топливе. Его конструкция гарантирует простоту зажигания дуги и стабильность её горения даже при значительном падении напряжения питания. С учетом его защищенности, данный агрегат хорошо подходит для работы в поле, когда источник питания и устройство-потребитель может соединяться длинным кабелем.

Kemppi инвертор мастер 202 (финляндия) комплектуется 3 кабелями – силовым длиной 3,3 м, сварочным 3 м и обратным с зажимом для заземления 3 м. В комплекте также имеется ремень для удобства переноса.

Его удобно использовать в возведении металлоконструкций, где мобильность установки играет значительную роль.

Принцип работы

Kemppi Master 202 — вид сверху

Особенности функционирования сварочного аппарата Кемпи мастер 202 не опубликованы производителем, поэтому приходится изучать его работу на практике. Инвентор работает от обычной однофазной электрической сети. Сварочная установка работает по базовому принципу преобразования переменного тока в постоянный.

На упаковке установки Кемпи указан максимальный размер электрода — №5. Реальность такова, что при использовании электродов подобной конфигурации возникают проблемы со сварочной поверхностью – она нуждается в предварительном прогреве. При контакте с массивными профилями отмечаются сбои и нарушения в функционировании устройства.

Оптимальным электродом считается электропроводящий стержень №2. Электрод подобной конфигурации рекомендован производителем для применения в аппарате Кемпи Master 202. Простой в использовании инвентор Кемпи обеспечивает надёжную сварку металлических конструкций и деталей небольших габаритов. Стабильный сварочный ток, используемый при работе, позволяет получать сверхпрочный шов отличного качества.

Электроды для инвертора Kemppi Master 202

Неполадки Мастера 202

• если отключается предохранитель сетевого автомата следует заменить автоматические пробки на щитке электросети со значением 25-35 ампера;
• если инвертор foxweld master 202 начал испускать запах горелого следует немедленно выключить и отнести в ремонт;
• если ваш электрод часто прилипает, следует увеличить силу тока;
• в случае если дуга не загорается, а вентилятор и зеленый сигнал работает, следует провреить регулятор тока сварки (положение ОА).

Следует остерегаться различных подделок foxweld master 202

так как это может привеcти к дурным последствиям. Всегда используйте оригинальное оборудование, а не подделку. Это сохранит вам деньги и здоровье
