Электрические граверы с гибкими валами и их использование: разъясняем детально. работа с гравером: «легко и просто»

Особенности конструкции

Главной конструктивной особенностью и одновременно основным преимуществом при применении является возможность его изгиба в любом месте в любом направлении. Это достигается путем использования следующих компонентов:

гибкий и прочный стальной плетеный тросик, передающий крутящий момент;
броневая оплетка либо намотанная спиралью пружинная проволока, выполняющая роль гибкого корпуса привода.

Снаружи проволока прикрыта гофрированной пластиковой оболочкой, внутри которой находится консистентная смазка. Она снижает трение, предотвращает истирание тросика- сердечника и защищает его от влаги и пыли.

В конструкцию гибкого привода дрели также входят подшипники, к которым прикреплен тросик. Они поддерживают его вращение. С одного конца тросик закрепляется в патроне, с другой на нем предусмотрено крепление для инструмента.

Вал-удлинитель с цанговым зажимом

Такой привод предназначен для легких и тонких работ, отвернуть им закисший болт или завернуть 130-миллиметровый саморез на полных оборотах не стоит рассчитывать- надо помнить про то, что крутящий момент, передаваемый гибким валом, ограничен.

Это интересно: Потолок Armstrong: преимущества и недостатки

Операции, выполняемые при помощи гравера

Если говорить о покупке помощника для деликатных работ, то стоит выбрать надежный инструмент, который сам по себе стоит приличную сумму, даже если с ним продается ограниченное количество насадок. Дополнительные приспособления можно приобрести впоследствии дополнительно:

использование шлифовальных и полировальных кругов помогает достичь безупречной гладкой и блестящей поверхности;
щетки используются для зачистки материала от ржавчины, и шлифовки швов, которые трудно достать стандартным инструментом;
насадка в виде отрезного круга позволит получить миниатюрные кусочки заготовок и сгладить их рваные края;
набор тонких сверл пригодится при формировании мельчайших отверстий;
фрезы помогут обработать труднодоступные поверхности, для этого используют и абразивные приспособления;
компактный инструмент при помощи насадок в виде перьев предоставит возможность без труда выполнить ажурную вязь миниатюрного письма и сделать мелкие реставрационные ремонты, позволит изготовить изящные сувениры.

Для удобства выполнения операций продаются различные добавочные элементы:

резиновые накладки позволят лучше удерживать прибор во время исполнения операций;
чтобы можно было уделить больше внимания работы, а не держать кнопку в рабочем положении предусмотрен механизм фиксации кнопки;
гибкий вал для гравера позволит передать вращательный момент на насадку;
чтобы без проблем и удобно менять насадки в конструкции есть кнопка блокировки шпинделя.

Работа гравера сродни деятельности ювелира, конечно, не всегда требующая миниатюрной точности. Но критерием качества работы всегда служило применение добротных и долговечных инструментов. Гравер относится к одному типу инструмента, направление деятельности меняется с применением различных насадок. К категории граверов относят и бормашину в стоматологическом кабинете, и машинку маникюра в парикмахерской. Граверы надписей и рисунков на поверхности натурального гранита и мрамора также используют этот компактный и доступный прибор для создания памятников и поделок.

Топ-10 лучших граверов для дома по отзывам

Для домашнего использования приобретают чаще всего бюджетные инструменты с максимальным числом насадок. Для проведения серьезных работ они не подходят, зато любительским целям вполне отвечают.

ProsKit PT-5501I

Гравер с гибким валом поддерживает регулировку скорости в пределах 10000-32000 оборотов. В модели предусмотрена система вентиляции. В комплекте с прибором поставляется специальное кольцо для закрепления инструмента на вертикальной плоскости. Устройство не перегревается, позволяет с легкостью менять насадки, справляется с обработкой пластика и дерева.

Средняя цена гравировального прибора ProsKit — 2500 рублей

Ryobi EHT150V

Удобный гравировальный инструмент для древесины и пластика 170 Вт поддерживает скорость до 35000 оборотов с возможностью регулировки. Обладает малой массой, комплектуется многочисленными насадками. В модели предусмотрена блокировка шпинделя, гарантирующая безопасность, и защита прибора от перегрева.

Купить Ryobi EHT можно начиная от 3900 рублей

AEG GSL 600E

Хороший профессиональный гравер для металла и камня с удлиненным шпинделем позволяет проводить работу в труднодоступных местах. Обладает повышенной мощностью 600 Вт, оснащен блокиратором кнопки запуска, позволяет настраивать скорость. А вот насадок в комплекте производитель не предлагает.

Приобрести гравер AEG можно примерно за 13000 рублей

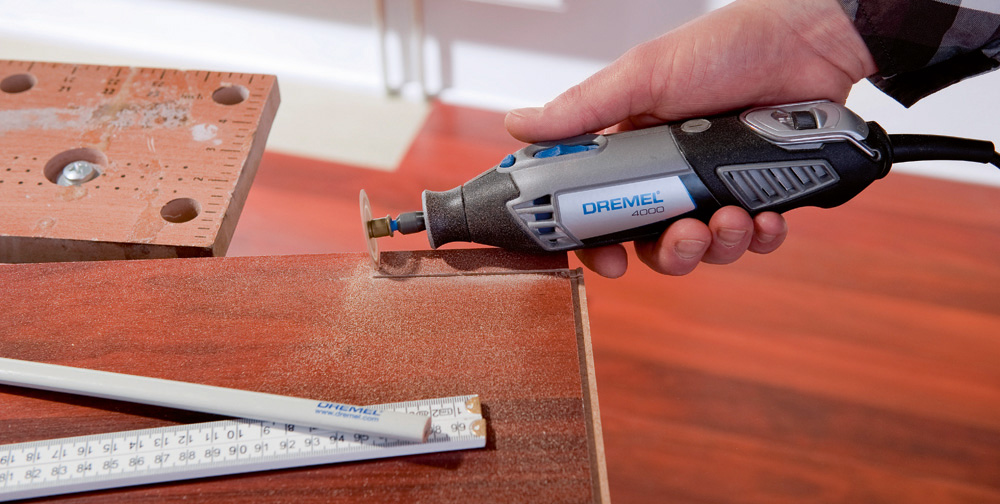

Dremel 7750-10

Устройство поддерживает три режима работы, позволяет быстро переключаться между ними и менять насадки. Подходит для гравировки, заточки, шлифования и полировки, весит всего 420 г, поставляется с несколькими наконечниками в комплекте.

Купить Dremel 7750-10 для дерева и металла можно от 3500 рублей

Диолд МЭД-1МФ

Надежный и простой в использовании прибор оснащен подсветкой, блокиратором шпинделя и защитой от перегрева. Справляется не только с деревом, но и с металлами благодаря мощности 170 Вт. Однако при работе сильно вибрирует.

Приобрести гравер Диолд можно начиная от 3300 рублей

Sturm GM2317FL

Достаточно мощный гравер 170 Вт со скоростью 32000 оборотов подходит для работы с мягкими материалами. К плюсам модели можно отнести съемную подсветку и наличие регулировки вращения. Среди минусов пользователи отмечают склонность к перегреванию и значительную массу, около 1,5 кг.

Гравер Sturm стоит в среднем 2700 рублей

Elitech ПШМ 170ЭЖК

Удобный гравер поддерживает цифровую регуляцию оборотов и комплектуется большим количеством насадок. Мощность у прибора вполне достойная — 170 Вт, для обработки мягкой и твердой древесины он подходит хорошо. Правда, масса устройства составляет больше 700 г, поэтому в работе придется делать перерывы.

Средняя цена гравера Elitech составляет 3400 рублей

Dremel 4000-4/65

Еще один гравер от известного бренда поставляется с 65 насадками в комплекте, гибким валом и фрезерным циркулем. Демонстрирует хорошую производительность даже на малых оборотах, поддерживает стабилизацию вращения, не страдает от перегрева и не «люфтит».

Средняя стоимость гравера Dremel 4000 составляет 10000 рублей

Bosch GGS 18 V-LI 0 L-BOXX

Массивный аккумуляторный инструмент предназначен в основном для шлифовальных и слесарных работ, поддерживает до 22000 оборотов, мало вибрирует во включенном состоянии. Довольно сильно перевешивает назад, но зато долго держит заряд.

Купить гравировальный инструмент Bosch можно от 18000 рублей

Makita BGD801Z

Среднебюджетный гравер применяется для обработки металла и древесины. Может работать с отрезными дисками, фрезами и другими слесарными насадками, но в набор они не входят. Работает от аккумулятора, который нужно докупать отдельно. К плюсам прибора пользователи относят хорошую мощность и долгое автономное действие, к минусам — бедную комплектацию.

Средняя цена гравера Makita — 5000 рублей

Как выбрать переходник?

Шуруповерты на аккумуляторной батарее – самый распространённый прибор в строительстве. Основным его «плюсом» является мобильность. В зависимости от модели шуруповерта на аккумулятор поступает напряжение от 14 до 21 вольт. На «выходе» получается от 12 до 18 вольт

Подбирая угловой адаптер на шуруповерт под торцевую головку 18 вольт, обратите внимание на следующие рекомендации:

насадки (сталь Р6 и Р12) подойдут для работы с металлическими шурупами;
в доступных моделях, как правило, используется триб из современного пластика;
переходник легкий по весу, но крутящийся момент ограничен 10 нм;
редуктор из стали способен увеличить крутящийся момент до 50 нм;
чем солиднее размер удлинителя для биты, тем выше производительность шуруповерта;
возможность «реверса» расширяет функциональность прибора (не только закручиваем, но и откручиваем саморезы).

При подборе переходника смотрим на максимальный размер шурупа и модель переходника, а также на способ соединения биты с патроном. Захват на магните практичный, но трехкулачковый патрон обеспечит максимальную прочность фиксации.

На сегодняшний день современный рынок насыщен разными моделями адаптеров для шуруповертов, они различаются качеством и ценой. В большинстве случаев, недорогие китайские насадки при скорости вращения 300 оборотов в минуту, быстро нагреваются и издают вибрацию. Для односторонних бит подходит крепеж на магните.

Информация для рыбаков

Угловой переходник на шуруповерт предназначен не только для закручивания саморезов и винтов, но и широко применяется рыбаками. Адаптер для ледоруба под шуруповерт помогает в бурении «лунок».

Использование насадки, которая позволяет вращать ледоруб шуруповертом, дает любителю рыбной охоты следующие преимущества:

несложное бурение льда;
достаточное количество лунок за небольшой отрезок времени;
при разрядке шуруповерта, ледорубом можно управлять вручную;
незначительный шум;
переходник для ледоруба под шуруповерт компактен и удобен.

Основное назначение устройства заключается в передаче вращений с электроприбора на ледоруб. Большинство современных переходников оснащено специальной ручкой для надёжного удерживания инструмента. Конструкция у адаптеров разная, самый простой представляет собой втулку, выполненную из металла. При более усложненной конструкции переходник одним концом прикрепляется к шнековой части бура, а другим – к патрону.

Установить адаптер для ледоруба под шуруповерт не составит особого труда:

откручиваем болт, который соединяет обе части бура;
на месте «верхушки» бура монтируем адаптер;
шестигранный хвостовик фиксируется в патрон шуруповерта.

Некоторые недостатки адаптеров для ледорубов под шуруповерт все-таки присутствуют. Для продолжительной и продуктивной работы инструмента необходим мощный заряд. Как правило, для бурения льда используют шуруповерты 18 вольт и вращающимся моментом до 70 нм. К сожалению, не все аккумуляторы работают исправно при низких температурах. Необходимо позаботиться о дополнительных батареях, которые следует держать в тепле. Рыбакам нужен более мощный инструмент, который стоит немалых затрат.

Выходом из ситуации послужит использование переходника с редуктором (комплект из шестеренок, которые расположены в картере, предназначен для регулировки скорости вращения валов). Этот элемент позволит использовать для процесса бурения недорогой шуроповерт. Редуктор возьмет на себя часть нагрузки с патрона и механизма инструмента, а также поможет сэкономить заряд аккумулятора прибора.

О том, как сделать адаптер ледобура под шуруповерт, смотрите в следующем видео.

Let’s block ads! (Why?)

Валы для бензокосы

В механических косах с электрическим и бензиновым приводом применяются как гибкие, так и жесткие валы.

В мощных мотокосах, способных срезать высокую, жесткую и густую траву и даже небольшой кустарник, используют цельнометаллические жесткие приводы. Такие аппараты рассчитаны на продолжительную работу и обладают высоким крутящим моментом. У них также значительные габариты и вес, их носят на плечевых ремнях. В качестве рабочего органа используют толстую жесткую леску или мощные стальные ножи — двух, трех или четырех — лезвийные.

Гибкий привод используют в легких маломощных и малогабаритных триммерах, предназначенных для докашивания углов после газонокосилки или подстригания травы на небольших лужайках. Держат такие триммеры одной рукой, а гибкий вал применяется для того, чтобы косить в наиболее удобной позе. Режущий элемент таких аппаратов — леска малой или средней толщины или облегченный двух-лезвийный нож. Если возникнет перегрузка устройства, то гибкий вал может скручиваться. Разрыв при этом, как правило, происходит возле узла крепления вала к двигателю. Если не удается купить «родной вал, то подбирать из приводов подходящей длины нужно по направлению оплетки. Такие приводы могут вращаться только в одну сторону.

Перед началом сезонных работ и после смены привода следует удалить остатки старой смазки, промыть бензином или другим растворителем и заполнить полость в ручке новой смазкой. Вид смазки указан в руководстве пользователя.

Виды гравировок

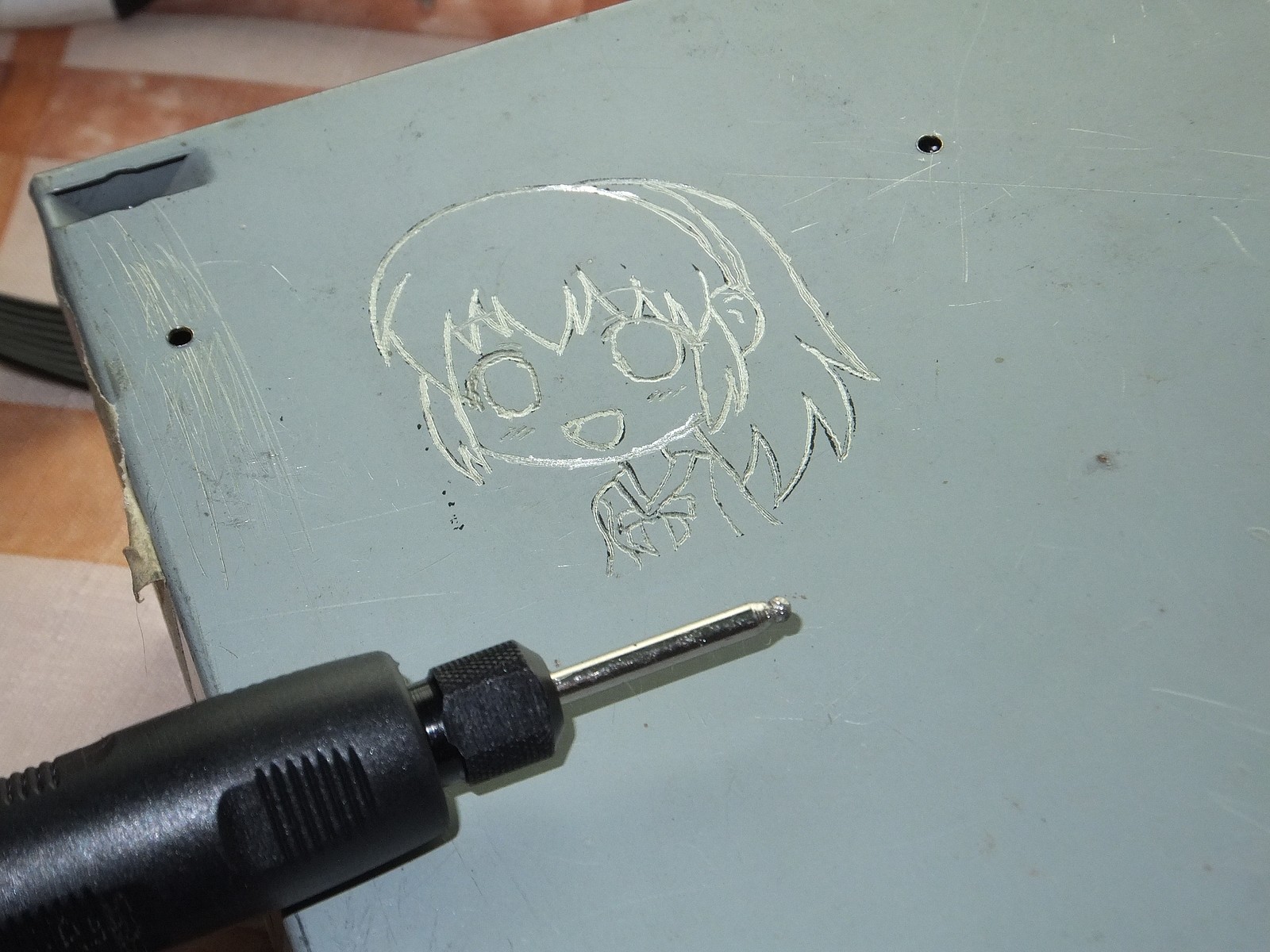

В процессе работы гравером, в зависимости от требуемого конечного результата, используется один из видов обработки материала:

Глубокая (рельефная) гравировка – применяется там, где необходима высокая точность и детализация нанесения. Итоговой целью может стать как эстетическая красота, так и многоразовость применения обработанного изделия. Используя лазерное оборудование, достигается глубина нанесения вплоть до 1 мм, причем детализация остается на высоком уровне.
Неглубокая гравировка – используется для нанесения изображений, надписей и логотипов с высокой точностью преимущественно на металлических изделиях. Для лазерных граверов глубина прожигания верхнего слоя не превышает 50 микрон. Маркировка лазером выполняется на глубину 0,5 – 3 мкм.

Для нанесения гравировки на поверхность, необходимо параллельное движение рабочего элемента относительно нее, причем перпендикулярно.

Работы на плоскости не вызывают никаких проблем, а вот для цилиндрических изделий важно, чтобы тот же луч лазера шел перпендикулярно касательной. По этой причине тут применяется гравировка по окружности (круговая), которая встречается, например, на печатных валах, кольцах, посуде

По этой причине тут применяется гравировка по окружности (круговая), которая встречается, например, на печатных валах, кольцах, посуде.

Ее смысл заключается в том, что обрабатываемая деталь закрепляется в специальном вращателе, движения которого синхронизированы с движениями рабочего элемента гравера.

Виды бормашин

Все многообразие предлагаемых на рынке приборов сводится к трем основным видам:

бормашины технического назначения;
микромоторы, или граверы для резьбы по дереву;
мини-дрели, или компактные бормашины с гибким приводом.

Они различаются назначением, габаритами, мощностью, производительностью.

В основе конструкции как мощной бормашины для резьбы по дереву, так и микромотора лежат два главных узла: высокооборотный электродвигатель и закрепляемый в патроне сменный инструмент.

Бормашины технического назначения

Приборы этого вида снабжены достаточно мощным двигателем и позволяют решать широкий спектр задач. Конструктивно они разделены на два блока:

Собственно бормашина. В цилиндрическом корпусе размещен электродвигатель. На его валу закреплен цанговый или быстросъемный патрон.
Блок питания, в котором размещается преобразователь сетевого напряжения трансформаторного или импульсного типа.
Педаль включения. Позволяет освободить руки для более точного удержания прибора.
Соединительные кабели.

Бормашинка по дереву технического назначения

Достоинством таких бормашин для резьбы является возможность выполнения различных операций по дереву:

сверление;
расточка;
шлифовка.

В качестве недостатка следует отметить относительно низкие обороты по сравнению с дремелем для резьбы по дереву.

Микромоторы

Бормашинки для резьбы по дереву или микромоторы отличаются особой компактностью, малой мощностью и высокими оборотами (до 30 000 об/мин). Насадки также закрепляются на рабочем валу электродвигателя.

Микромоторы

Ограниченная мощность не позволяет устройствам достигать высокой производительности, зато малый вес и размеры не утомляют руку, а высокие обороты позволяют выполнять самые тонкие и филигранные детали резьбы.

Мини дрели или компактные бормашины с гибким приводом

Этот класс устройств — линкоры мира бормашин. Конструктивно они отличаются тем, что на место патрона позволяют установить насадку с гибким приводным валом. Таким образом, тяжелое приводное устройство с двигателем остается лежать на столе (или подвешивается), а в руке мастера остается лишь цанговый (или быстросъемный) зажим с установленным в нем инструментом.

Такие системы обладают большой мощностью (до 200 ватт) и развивают высокие обороты (до 30 тыс. об/мин). Они комплектуются большим количеством самых разнообразных фрез и абразивных насадок и позволяют выполнять широкий диапазон операций.

Мини-дрель Hammer

В комплекте также может присутствовать телескопическая штанга для крепления прибора в удобном для мастера месте.

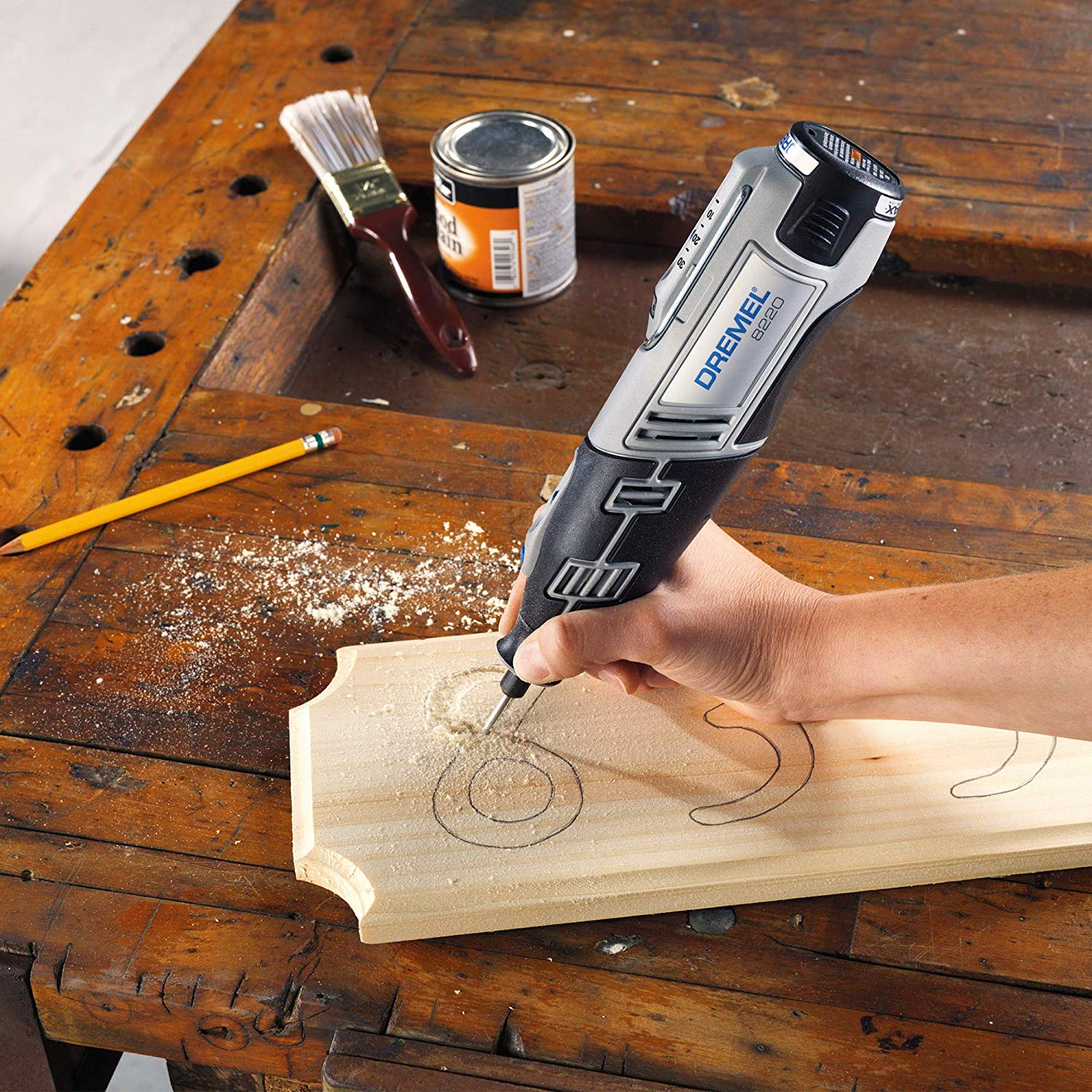

Принцип работы и устройство гравера

Внешний вид гравера скорее напоминает большую автоматическую ручку, а принцип работы позволяет сравнить его с обыкновенной электрической дрелью. Нестандартный союз придает прибору качество, которое позволяет достичь точности и высокой производительности в работе на твердых материалах. Конструкция прибора состоит из двигателя, к которому крепится гибкий вал для гравера, редуктора, вентилятора для охлаждения, шпинделя. На боковой поверхности корпуса проделаны отверстия для выхода нагретого воздуха. Снаружи крепится гайка для фиксации рабочих насадок, выступающая часть шпинделя, блокировочная кнопка, выключатель питания и регулятор требуемой мощности. В комплекте поставляется специальный крючок для подвешивания гравера при хранении.

Работает гравер по простому принципу. Двигатель сообщает вращательно движение оси, на которой закреплен гибкий вал. Это приспособление вращает сменные насадки, определяющие область применения гравера. Обычно с прибором продается достаточно большой набор насадок, некоторые специальные приспособления приобретаются отдельно.

Для работы специалисту обязательно нужны очки, предохраняющие глаза от разлетающихся с большой скоростью мелких частиц и пыли. При шлифовальных операциях и зачистке поверхностей требуется защитить органы дыхания при помощи респиратора и позаботиться о здоровье кожи рук, одев перчатки.

Как пользоваться устройством

Манипуляции не вызывают особых сложностей. Однако, как и работа со многими другими инструментами, требует аккуратности и соблюдения правил по технике безопасности. Основными требованиями принято считать:

Прежде, чем начать действия, необходимо убедиться в надежности закрепления сверла.
Заготовку нужно прочно зафиксировать.
Манипуляции с дрелью осуществляются обеими руками.
Без защитных приспособлений проводить действия с агрегатом строго запрещено.
Не рекомендуется прилагать максимальные физические усилия при работе с дрелью или шуруповертом. Давить на технику нельзя.
Если возникла необходимость переключить режимы работы, инструмент стоит полностью остановить. Нельзя этого делать в процессе проведения манипуляций.
По окончанию сверления не стоит прикасаться рукой к адаптеру. Он может разогреться и стать причиной ожога.

Где купить товар? Вопрос не вызывает особых сложностей. Желательно посетить специализированную торговую точку. Там можно ознакомиться с представленным ассортиментом, понять, что сколько стоит, пообщаться с профессиональным менеджером по продажам, в случае необходимости получить от него профессиональную консультацию.

Есть и другой вариант покупки – заказать изделие онлайн в интернет – магазине. Это позволяет сэкономить свободное время и немного денег. Однако, от получения некачественной модели никто не застрахован, даже если предварительно изучить характеристики выбранного устройства, просмотреть представленные фото, определиться с раскрученным брендом. Зачастую вместо дорогостоящего товара от зарубежного производителя приходит некачественная одноразовая китайская подделка. Многое зависит тут от порядочности поставщика.

Самостоятельно сделать гибкий вал на дрель

Стоимость качественного устройства высокая, особенно если учитывать тот факт, что изделием если и нужно воспользоваться, то в одноразовом количестве. Чтобы не пришлось покупать его, на дрель гибкий вал легко сделать своими руками.

Для изготовления гибких валов для дрелей своими руками понадобится взять любую проволоку в оплетке. Ее также можно приобрести, что обойдется в десять раз дешевле, нежели покупать готовую насадку. Если вы планируете самостоятельно на трос намотать спиралевидную проволоку, то нужно понимать, что сделать это в домашних условиях невозможно. Ведь в качестве спиралевидной основы используется броневая сталь. При работе такого устройства происходит вращение стального тросика внутри оболочки, а бронь в виде спиралевидной проволоки изгибается в любом положении, но при этом не движется. За спиралевидную проволоку при работе устройство удерживается рукой.

Это интересно!Для изготовления самодельного устройства подойдет имеющийся в гараже тросик спидометра от автомобиля или мотоцикла.</span></p>

В завершении изготавливается хвостовик для гибкого вала, который устанавливается в патрон дрели. Для этого используется хвостовая часть от испорченного сверла. Соединяется трос с хвостовиком сварочным способом (другие способы соединения неприемлемы). На второй конец проволоки присоединяется цанговый патрон, который можно взять с другого электроинструмента.Достоинств у самодельного гибкого вала под шуруповерты и дрели достаточно много, но самым главным является низкая его стоимость. Применив такую насадку один раз для работы, можно узнать, в чем ее основное достоинство, и зачем производители придумали это приспособление. Простота изготовления насадки в виде гибкого вала на дрель самостоятельно способствует тому, что ее интереснее сделать своими руками, чем купить в интернете или магазине инструментов.

DmitrijПриспособленияДобавлено 10 комментариев Приветствую любителей помастерить, сегодня мы разберем, как установить гибкий вал от бормашины на болгарку. Это будет полезно для тех, у кого поломалась бормашина, и остался гибкий вал. Помимо всего прочего, мы получим довольно мощный инструмент, если сравнивать с распространенными китайскими и недорогими бормашинками. Такой инструмент будет с легкостью обрабатывать железо, но желательно, чтобы в болгарке имелась возможность регулировки оборотов

Если вас заинтересовала самоделка, предлагаю изучить проект более детально!

Список материалов:— гибкий вал от бормашины;- гайка и болт (по диаметру вала болгарки);- железные пластины;- болты и гайки.Список инструментов:— болгарка;- сварочный аппарат;- дрель;- гаечные ключи.Внимание!При работе с гибким валом соблюдайте технику безопасности. В случае заклинивания насадки вал начинает закручиваться, что может привести к серьезной травме руки! Все происходит очень быстро и вы не успеете ничего сделать

Держите вал так, чтобы он не смог закрутиться вокруг руки. Процесс изготовления самоделки:Шаг первый. МуфтаПервым делом изготовим муфту, благодаря которой можно будет соединить тросик гибкого вала с валом болгарки. Нам понадобится длиная гайка с такой резьбой, как и на валу болгарки. В гайку заворачиваем до половины болт и обрезаем лишнее. Теперь завернутую часть нужно вывернуть и вооружившись болгаркой делаем в ней пропилы, в итоге должен получиться крест. Деталь заворачиваем обратно в гайку, теперь в центре нужно сделать прямоугольник, именно такую форму имеет наконечник тросика гибкого вала. Чтобы справиться с задачей, нам понадобится специальный пробойник. Берем метчик или другой твердый стержень и затачиваем его под прямоугольник. Ну а далее этот пробойник забиваем в центр муфты. Вот и все, теперь муфта готова и ее можно установить на вал болгарки.

Шаг второй. Рама и хомуты

Шаг третий. Сборка и испытания
