Точильно-шлифовальный станок 3К634

Предприятия, осуществляющие обработку металлов в обязательном порядке, используют станки точильно-шлифовальные необходимые при проведении технологических операций связанных с производственными и ремонтными работами. Подготовкой и выпуском станка 3К634 занимается Мукачевский станкостроительный завод, обеспечивающий достаточно высокий уровень качества выпускаемого оборудования. На станке можно производить операции: чистовое удаление заусениц с обрабатываемых деталей, заточку различного инструмента с последующей доводкой.

Заточной станок 3К634

Рабочие характеристики станка

Точильно-шлифовальный станок 3К634 отличает простота конструкции требующей незначительного перечня проводимых операций связанных с периодическим обслуживанием. Станок состоит из следующих агрегатов:

1. станины вертикального напольного исполнения (габариты 100х68х123 см, вес – 358 кг).;
2. рабочего силового электродвигателя (N-4 кВт работающего при V=380 В);
3. приборов управления (кнопок «пуск» и «»стоп»);
4. абразивных кругов (2 един.);
5. кожуха защитного корпуса станка;
6. защитных элементов абразивных кругов;
7. осветительных приборов.

Конструктивно станок выполнен по схеме жесткого закрепления электродвигателя имеющего регулятор скорости вращения вала (двустороннего) на чугунной станине. На валу зафиксированы абразивные круги, имеющие различную зернистость.

Технические характеристики 3К634

Станок имеет основные механизмы:

• стартер;
• ротор;
• вентилятор, закрытые кожухами для обеспечения безопасности проведения работ. Для проведения ремонтных и профилактических работ предусмотрены для доступа к механизмам откидывающиеся крышки.

Скачать паспорт точильно-шлифовального станка 3К634

Станок также имеет ряд особенностей необходимых для доступа к механизмам станка:

• электродвигатель оборудован специальными шарикоподшипниковыми опорами, обеспечивающими надежную работу точильных кругов и станка в целом;
• для охлаждения агрегатов станка и обрабатываемых заготовок используется вентилятор, оснащенный специальной крыльчаткой;
• для большей устойчивости конструкции используется монолитная станина станка, изготовленная из чугуна;
• станок оснащен достаточным количеством защитных кожухов, обеспечивающих высокий уровень безопасности с дополнительными элементами регулировки.

Оснащение станка специальным оборудованием

Станок 3К634 оснащен дополнительным оборудованием – опорным столом с помощью, которого производятся заточка сверл с допустимым диаметром от 6 до 60 мм. Возможно также проведение операций по снятию фасок и полировки обрабатываемых деталей с предварительным выбором рабочего режима станка.

Основные параметры обработки заготовок:

1. 1. Обработка заготовки с помощью дополнительно устанавливаемой шлифовальной ленты 300 см.
   2. Заточка резцов с параметрами от 6 до 100 мм.
   3. Использование абразивных кругов с показателями:
      • D- 400 мм;
      • H – 50 мм;
      • Dпос.- 203 мм.
   4. Заточка различных сверл с допустимым углом от 70° до 140°.
   5. Обработка деталей с использованием специального полировочного круга с характеристиками:
      • D-400 мм;
      • H-55 мм;
      • Dпос.-50 мм.
   6. Рабочие характеристики шпинделя:
      • допустимая скорость обработки – 30 м/мин.
      • обороты вращения вала – 1440 об/мин.

Станок 3К634 используется в основном для обработки отдельных небольших партий деталей и при проведении ремонтных работ.

Техника безопасности рабочих операций

Для безопасной эксплуатации станка необходимо соблюдать ряд мер:

1. 1. 1. Установка станка должна производиться на абсолютно ровной площадке.
      2. Необходимо соблюдать меры безопасности при эксплуатации станка в связи с использованием V = 380 В.
      3. Помещение, где установлен станок должно, иметь принудительную вентиляцию.
      4. Станок должен в обязательном порядке иметь заземление.
      5. При работе электродвигателя должен осуществляться постоянный контроль за режимами работы станка.
      6. Периодически должна, производится очистка всех механизмов станка от абразивной пыли

3К634 после капитального ремонта

Использование станка 3К634 позволяет значительно повысить производительность труда на производстве с выполнением операций связанных с заточкой и обработкой деталей.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Стандартное устройство аппарата

Шлифовальный станок 3М636 имеет несколько основных узлов, которые слаженно работают между собой. Конструкция обдирочно-шлифовального станка не представляет собой ничего сложного.

Головка с двухскоростным электрическим двигателем. Благодаря ей обеспечивается движение абразивных кругов. Вал размещен в корпусе с двумя крышками. Его концы оснащены подшипниковыми узлами, одновременно являющимися опорой для шпинделя.

Опоры шпинделя – представленный узел обеспечивает надежность оборудования, точность вращения кругов. В опорах присутствуют уплотнители.

Узел охлаждения – работа электродвигателя сопровождается выделением большого количества тепла, которое способно привести к поломке. Поэтому во время работы устройство должно охлаждаться. Осуществляется это за счет потоков воздуха, находящихся в полости корпуса и внутри станины. Они циркулируют постоянно, у них нет препятствий.

Крышки головки – к ним крепятся защитные кожухи. Дополнительно на них разрешено зафиксировать приспособления, осуществляющие полировку заготовок.

Крышки головки шлифовального станка

Станина – чаще всего она изготавливается из чугуна. Внутри станины расположен шкаф, в котором и прячется все электрическое оборудование. В передней его части есть окошко, дающее доступ ко всем внутренним узлам оборудования. Во время работы оно надежно закрывается крышкой.

Прозрачные защитные экраны. Они защищают от металлической пыли и делают работу более удобной. Дополнительным приспособлением принят светильник.

Замена шлифовальных кругов производится быстро, ведь для этого нужно просто откинуть боковую часть кожуха.

Конструкция аппарата достаточно проста, поэтому некоторые народные умельцы способны соорудить аппарат самостоятельно. Однако, в домашнем хозяйстве не нужен стационарный вариант, так как дома не придется ежедневно обрабатывать сотни заготовок.

Станок точильно-шлифовальный серия ТШ 3М (3К634, 3Б634, 3Т634-01)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

№	Наименование	Параметры
1.	Параметры заточного/шлифовального круга, мм: (наружный диаметр/высота/посадочный диаметр)	400х40/50х127
2.	Двигатель, В/Гц/кВт	380/50/5,5
3.	Частота вращения шпинделя/частота вращения круга, об/мин	1500/1500
4.	Окружная скорость при максимальном диаметре шлифовального круга, м/c	30
5.	Высота центров кругов от основания, мм	974
6.	Концевой выключатель (защита)	нет
7.	Количество устанавливаемых кругов, шт	2
8.	Тип исполнения	прямое вращение кругов от электродвигателя
9.	Габаритные размеры, мм
• длина	680
• ширина	500
• высота / со светильником	1280/1520
10.	Масса брутто/нетто, кг	210/225

Станок точильно-шлифовальный серии ТШ 3М (3К634, 3Б634, 3Т634-01) предназначен для быстрой и качественной заточки металлорежущего и колющего инструмента. Двухсторонний точильно-шлифовальный станок может использоваться в любой области промышленности для заточки станочного и ручного инструмента, обработки сборных и сварных конструкций, обработки изделий из порошковых материалов, металлокерамики и т.п. Заточной станок так же не заменим при правке и подгонке оснастки, снятия зазубрин и шероховатостей у металлических заготовок (деталей) перед их дальнейшей сваркой или сборкой. При использовании специализированных кругов и паст – станок для заточки легко превращается в шлифовальный или полировальный инструмент. Используя этот функционал вы легко придадите блеск старому изделию из металла, или зачистите сварной шов на трубе. Обозначение «3М» в названии станка означает, что круги установлены непосредственно на валу двигателя, точило имеет увеличенную мощность двигателя 5,5 кВт и скорость вращения шпинделя, а так же отсутствие концевого выключателя для блокировки двигателя при поднятии защитного экрана.

Комплект поставки точильно-шлифовального станка серии ТШ 3М (3К634, 3Б634, 3Т634-01):

• Станок в сборе;
• Шлифовальные круги (400х40/50х127 2шт., установлены на станке);
• Светильник местного освещения;
• Защитные экраны (2 шт., установлены на станке);
• Техническая документация (паспорт, руководство по эксплуатации и т.п.) и дополнительные комплектующие в соответствии с договором на поставку.

Особенности и преимущества заточных станков серии ТШ:

• Эргономичная конструкция;
• Регулировка упоров в горизонтальном и вертикальном положении;
• Все станки серии ТШ оборудованы светильниками с гибкой ножкой, питание которых происходит от электросети на 24В;
• Предусмотрены выходные патрубки в защитных кожухах станка для подключения вытяжной вентиляции и отвода пыли;
• Защитный экран от искр;
• Наличие концевого выключателя для блокировки двигателя при поднятии защитного экрана (в зависимости от модели);
• Пылезащищенная кнопка пуск/стоп.

Использование заточного станка не требует владения какими-либо специальными навыками, достаточно ознакомиться с инструкцией. Это долговечное устройство – при соблюдении правил эксплуатации срок его службы легко достигает 10-15 лет.

По технике безопасности станок оснащен металлическими защитными кожухами и светопрозрачными экранами, предохраняющими от искр, металлических частиц и от прямого контакта с абразивным диском, а так же специальными упорами, для фиксации детали или инструмента при его заточке или обработке.

Данная серия точильно-шлифовальных станков изготавливается в исполнении УХЛ для категории размещения 4 по ГОСТ 15150. Эксплуатация станков допускается в закрытых помещениях при температуре окружающего воздуха от +1°С до +40°С и относительной влажности не более 80%.

Надежность
Срок службы защитных экранов, лет, не более	2
Срок службы до первого капитального ремонта, лет	9
Ресурсы поточности в отработанных тыс. час.	19

Напольные точильно-шлифовальные станки моделей ТШ 3М, ТШ 3М.10, ТШ 3М.20, ТШ 3М.25, ТШ 3М.35, предназначены для выполнения:

• различных слесарных работ (снятия заусенцев, снятия фасок, обдирки и т.п.)
• заточки различных видов станочного инструмента (резцы, сверла, фрезы и т.п.)
• заточки слесарного инструмента

Напольные точильно-шлифовальные станки моделей ТШ 3М, ТШ 3М.10, ТШ 3М.20, ТШ 3М.25, ТШ 3М.35, поставляются на тумбе-подставке и имеет два выхода под установку вентиляционную пылеулавливающею (т.е. пылесос ПП-750-У и пылесос ПЦ-750-У).

Условия эксплуатации

НАИМЕНОВАНИЕ ПАРАМЕТРА	ЗНАЧЕНИЕ
Климатическое исполнение по ГОСТ 15150-69	УХЛ 4
Температура окружающей среды, ºС	от плюс 1 до плюс 40
Влажность воздуха при плюс 25 ºС, %, не более	80
Атмосферное давление, кПа	84..106,7

Указания по эксплуатации, техническому обслуживанию и ремонту точильно-шлифовального станка 3Б634

В случае демонтажа ротора электродвигателя со шпинделя или статора из корпуса и последующей их сборки следует обратить внимание на их взаимное расположение. Относительное осевое смещение статора и ротора не допускается

Не допускается также неравномерность зазора между статором и ротором более 0.05 мм и величина этого зазора более 0,4 мм

Относительное осевое смещение статора и ротора не допускается. Не допускается также неравномерность зазора между статором и ротором более 0.05 мм и величина этого зазора более 0,4 мм.

Балансировка кругов

Шлифовальные круги подвергаются двухкратной статической балансировке после сборки с фланцами и после правки их в рабочем положении. Допускаемый остаточный дисбаланс для нового круга — 4 г*см. От качества балансировки во многом зависит точность станка и долговечность подшипников шпинделя.

Балансировка производится на балансировочном станке, основная часть которого — два горизонтальных, параллельно расположенных стальных цилиндрических валика одинакового диаметра с гладкой поверхностью, твердостью, не ниже HRC 58-60. Высота микронеровностей — не более Ra 0.32 им. Шлифовальный круг с переходными фланцами монтируется на стальную балансировочную оправку. Круг с оправкой устанавливается на балансировочный станок так. чтобы ось балансировочной оправки была перпендикулярна к валикам станка, а круг располагался между ними симметрично. Легким толчком кругу придают медленное вращение. После остановки круга отмечают верхнюю точку его и перемещают в нее грузик по пазу. Снова легким толчком придают кругу медленное вращение, отмечают верхнюю точку и перемещают в нее грузик. Эту операцию повторяют до тех пор. пока круг не будет в безразличном равновесии, то есть после легких толчков круг будет останавливаться в разных положениях.

Регулировка подшипников шлифовального шпинделя

Схема дуплексации подшипников точильно-шлифовального станка 3Б634

Во время работы станка подшипники шпинделя изнашиваются, в результате чего появляется осевой зазор.

Если шлифовальный шпиндель имеет осевой зазор или поверхность обработанной детали недостаточно чиста, необходимо отрегулировать подшипниковые узлы станка путем создания соответствующего предварительного натяга. Это осуществляется подшлифовкой компенсационных колец в сдвоенных подшипниках (метод проверки дан на рис. 21).

Кольцо распорное окончательно шлифуется в размере

Н = (а — Δ1) — 0,01 мм, где:

• а — величина мерной проставки,
• в — расстояние между внутренними кольцами подшипников под нагрузкой.
• Δ1 = (а — в) — среднее арифметическое из трех замеров, произведенных под углом 120° между торцами внутренних колец подшипников. Точность замеров — 0,01 мм.

Эксплуатационные ограничения

Лица, эксплуатирующие станок, должны знать его конструкцию, правила эксплуатации в объеме настоящего РЭ и требования по технике безопасности.

Не допускается работа на станке в случае его механической неисправности, повреждения заземления, отсутствия защитных кожухов и страховочных приспособлений.

К работе на станке должны допускаться только лица соответствующей профессии, специальности и квалификации, прошедшие инструктаж и обучение.

Прогиб ремней клиноременной передачи должен быть пределах 25-30 мм, при нажатии на ремень с силой 70-90 Н.

Новые шлифовальные круги перед установкой на станок должны быть испытаны на соответствие требованиям ГОСТ 2424 «Круги шлифовальные. Технические условия» и ГОСТ Р 52588 «Инструмент абразивный. Требования безопасности».

Запрещается эксплуатация шлифовальных кругов с трещинами на поверхности, а также не имеющих отметки об испытании на механическую прочность или с просроченным сроком хранения.

Перед установкой новых шлифовальных кругов на станок необходимо произвести их испытания на стенде.

Установка шлифовальных кругов должна производиться только специально выделенным и инструктированным рабочим. Затяжку винтов крепежных фланцев следует производить последовательно попарно, ключом нормальной длины. Зазор между кругом и нижней кромкой кронштейна 15 должен быть не более 6 мм.

К работе на вновь установленном круге можно приступать только после 5-минутного испытания на холостом ходу.

Запрещается тормозить вращающийся круг нажатием на него каким-либо предметом.

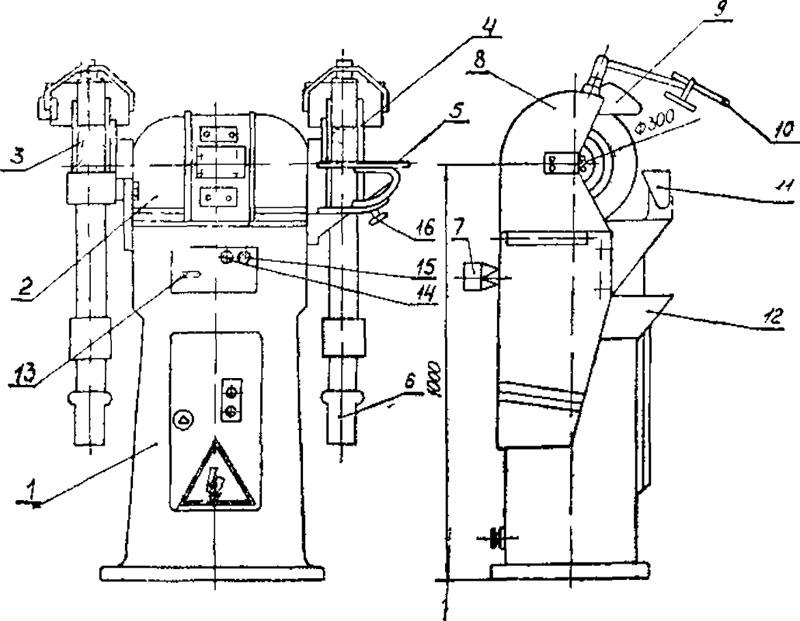

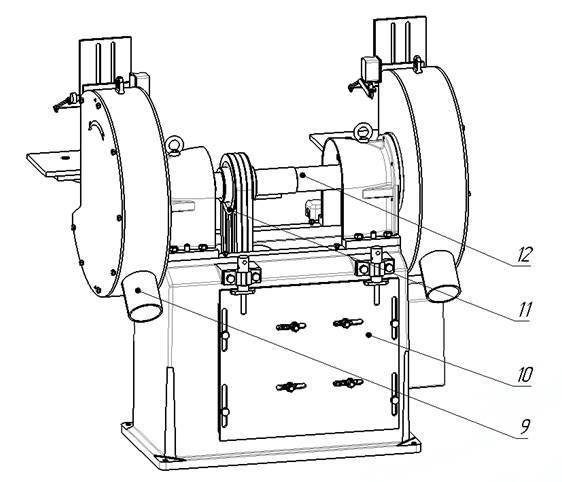

Запрещается переустанавливать подручники 7 (рисунок 1) во время работы станка.

Станок и устройства, входящие в его состав, должны иметь надежное заземление. Качество заземления проверяется внешним осмотром и измерением сопротивления между металлическими частями станка и зажимом заземления на вводе к станку. Сопротивления заземления не более 0,1 Ом.

Подготовка станка к использованию

Перед началом работы на станке проверить:

• исправность и комплектность станка;
• исправность заземления, подводящего кабеля и вилки;
• надежность крепления кругов шлифовальных, защитных кожухов и подручников;
• исправность вытяжного устройства пылеприемника.

Подручники 7 должны устанавливаться так, чтобы верхняя точка соприкосновения обрабатываемой заготовки со шлифовальным кругом 5 (рисунок 1) находилась выше горизонтальной плоскости, проходящей через центр круга, но не более 10 мм. Зазор между краем подручника и шлифовальным кругом должен быть меньше половины толщины шлифуемого изделия, но не более 3 мм.

Подручники 7 должны быть надежно закреплены. Перестановку подручников производить только во время остановки станка.

Использование станка

Вводным выключателем подать напряжение на станок. Нажатием кнопки ПУСК (пиктограмма ▌ на рисунке 4) включить электродвигатель станка.

При запуске и остановке станка возможно явление резонанса, что вызывает кратковременные вибрации. Допустимая величина виброскорости на подручниках 7 при этом не более 2,0 мм/с.

Проверить работу станка на холостом ходу в течение 5 минут, обращая внимание на направление вращение кругов шлифовальных

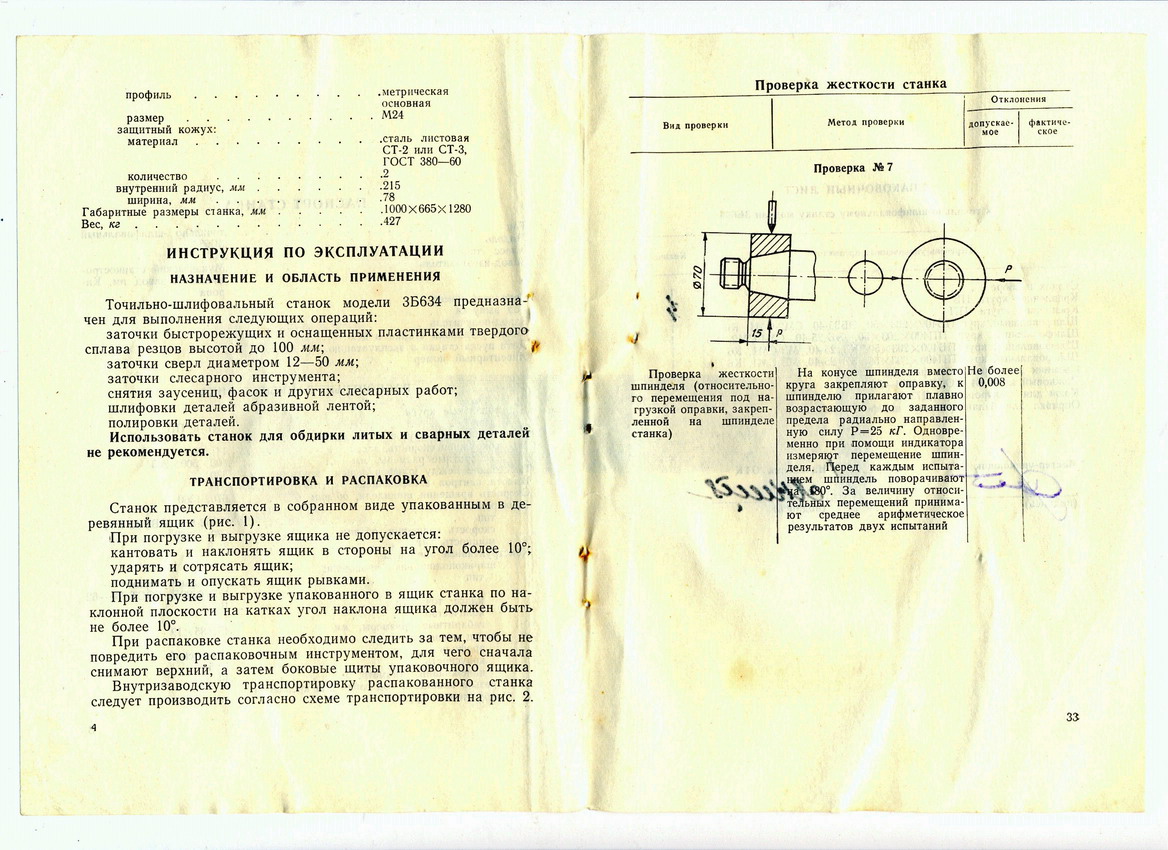

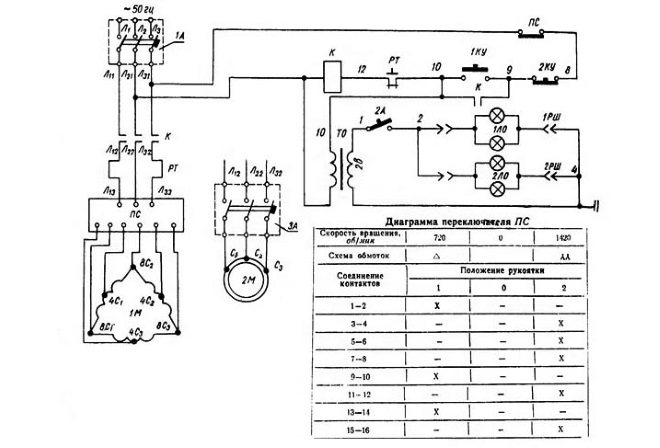

3Б634 станок точильно-шлифовальный напольный. Назначение, область применения

Точильно-шлифовальный станок с двумя кругами модели 3Б634 предназначен для выполнения следующих операций:

• заточки быстрорежущих и оснащенных пластинками твердого сплава резцов высотой до 100 мм;
• заточки сверл диаметром 12..50 мм;
• заточки слесарного инструмента;
• снятия заусениц, фасок и других слесарных работ;
• шлифовки деталей абразивной лентой;
• полировки деталей

Использовать станок для обдирки литых и сварных деталей не рекомендуется.

Особенности конструкции и принцип работы станка 3Б634

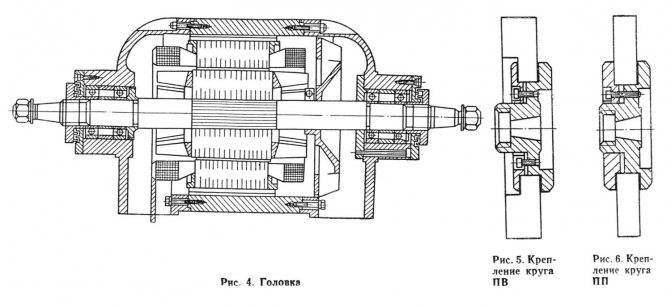

Основной частью точильно-шлифовального станка 3Б634 является шлифовальная головка (рис. 5). В головку вмонтирован двухскоростной электродвигатель, вал которого является шпинделем станка. Статор, ротор и крыльчатка вентилятора расположены в корпусе с двумя крышками, в которых размещены шарикоподшипниковые опоры шпинделя (рис. 6).

Шлифовальная головка точильно-шлифовального станка 3Б634

Шарикоподшипниковые опоры представляют собой сдвоенные радиально-упорные шарикоподшипники высокой точности № В36209Л с выбранными осевыми люфтами. С наружных сторон выполнены осевые лабиринтные уплотнения, с внутренних — жировые канавки.

Охлаждение электродвигателя осуществляется за счет циркуляции воздуха, для чего опорные крышки головки имеют окна, связывающие внутренние полости станины и головки. Для крепления защитных кожухов и некоторых приспособлений (для полировальных работ, ленточного шлифования и др.) на крышках головки имеются две цапфы. Крепление головки к станине осуществлено при помощи шпилек.

Станина представляет собой чугунную отливку с размещенным в ней электрошкафом. Внутри станины укреплена панель с электрооборудованием. Доступ к электрооборудованию возможен в результате наличия проема в передней стенке, герметично закрываемого дверкой.

На станок устанавливают шлифовальные круги типов ПП 400 х 50 х 203 (плоский прямого профиля) и ПВ 400 х 60 х 203 (плоский с выточкой). Круги насаживают на переходные фланцы, закрепленные на конусной части шпинделя. Переходные фланцы с наружной стороны имеют три сухарика, при помощи которых осуществляется балансировка шлифовальных кругов.

Шлифовальные круги ограждены защитными кожухами, изготовленными из листовой стали.

На лицевой стенке кожуха имеется зев для доступа к шлифовальному кругу. В верхней части зева расположен козырек, при помощи которого поддерживается зазор не более 6 мм между козырьком и шлифовальным кругом, в нижней части зева — выдвижная заслонка для отсоса пыли. При установке приспособления для заточки сверл заслонку полностью задвигают в кожух. Боковая стенка кожуха шарнирно соединена с кожухом и может быстро отбрасываться для замены и осмотра шлифовального круга.

Внизу кожуха расположен пылесборник, в котором собирается до 40% пыли, отсасываемой из зоны работы станка. Не менее одного раза в смену пылесборник необходимо очищать от накопившейся пыли.

Кожух оснащен патрубком для подсоединения к вытяжной системе. Сверху к кожуху приварена втулка крепления защитного экрана.

Защитный экран (рис. 9) выполнен заодно со светильниками. Для удобства эксплуатации экран может быть повернут относительно горизонтальной оси на 15°. В светильники вмонтированы по две лампы 41,6 Вт, обеспечивающие хорошую освещенность.

Для заточки резцов и зачистки деталей на станке оборудованы поворотный столик (рис. 10) и подручник (рис. 11). Поворотный столик представляет собой стальную плиту, прикрепленную винтами к чугунному кронштейну, который может перемещаться по криволинейной направляющей. Таким образом, столик может занимать наклонное положение относительно торца шлифовального круга. Направляющая столика крепится к кронштейну, который, в свою очередь, прикреплен к станине. В результате двух перемещений столика в горизонтальной плоскости компенсируется износ круга по торцу и боковой поверхности.

Подручник представляет собою стальную деталь с двумя рабочими поверхностями: плоской и криволинейной. Плоской рабочей поверхностью рекомендуется пользоваться при шлифовании деталей, имеющих опорную плоскость. Если требуется отшлифовать кривую поверхность детали при отсутствии хорошей опорной плоскости или при необходимости частой перенастройки угла установки подручника, нужно пользоваться криволинейной рабочей поверхностью подручника. Крепление подручника к кронштейну выполнено таким образом, что он может перемещаться на круг, по вертикали и вращаться вокруг оси. Необходимо следить, чтобы зазор между кругом и подручником был не более 3 мм.

Возможности станка модели 3К634

Станок 3К634, относящийся к оборудованию точильно-шлифовальной группы, оснащен сразу двумя рабочими кругами, что позволяет эффективно выполнять на нем такие технологические операции:

• заточку токарных резцов высотой до 100 мм, изготовленных из быстрорежущих сталей, а также оснащенных режущими пластинами из твердого сплава;
• заточку сверл, диаметр которых находится в интервале 6–60 мм;
• шлифовку деталей при помощи абразивной ленты;
• заточку различного слесарного инструмента;
• снятие с деталей фасок, устранение заусениц и т.д.;
• выполнение полировальных операций.

Технические характеристики станка 3К634

Технические данные и характеристики станка 3Е711В

Наименование параметра	3Г71	3Е711В
Основные параметры
Класс точности по ГОСТ 8-82	В	В
Наибольшие размеры обрабатываемых изделий (длина х ширина х высота), мм	630 х 200 х 320	630 х 200 х 375
Наибольшая высота обрабатываемых изделий при наибольшем диаметре шлифовального круга, мм		325
Наибольшая высота обрабатываемых изделий при наименьшем диаметре шлифовального круга, мм		375
Расстояние от оси шпинделя до зеркала стола, мм	80…445	500
Наибольшая масса обрабатываемых изделий, кг		220
Точностные параметры, максимально достигаемые на образце-изделии
Размер образца-изделия, мм		380 х 120 х 80
плоскостность, мкм		4
параллельность, мкм		5
шероховатость поверхности, обработанной периферией шлифовального круга, Ra		0,16
Перпендикулярность траектории поперечного перемещения стола к направлению его продольного перемещения, мкм		25
Рабочий стол станка
Размеры рабочей поверхности стола (длина х ширина), мм	630 х 200	630 х 200
Наибольшее ручное продольное перемещение стола, мм	710	700
Скорость продольного перемещения стола (бесступенчатое регулирование), м/мин	5..20	2..35
Перемещение стола за один оборот маховика механизма продольного перемещения, мм	15,3
Суппорт стола. Механизм поперечной подачи стола
Наибольшее ручное поперечное перемещение стола/ автоматическое, мм	235	250/ 245
Цена деления лимба маховика поперечного перемещения стола, мм	0,05
Цена деления лимба микрометрической подачи поперечного перемещения стола, мм	0,01
Автоматическая поперечная подача на каждый ход стола (бесступенчатое регулирование), мм	0,3…4,2	0,3..30
Ускоренное перемещение крестового суппорта стола, м/мин		1,5
Шлифовальная головка. Шлифовальный круг
Наибольшее вертикальное перемещение шлифовальной головки, мм	365
Ускоренное вертикальное перемещение шлифовальной головки, м/мин	0,27
Размеры шлифовального круга, мм	250 х 32 х 76	250 х 40 х 76
Число оборотов шлифовального круга в минуту	2740
Наибольшая скорость резания, м/с		35
Цена деления лимба маховика вертикального перемещения, мм	0,001	0,002
Цена деления лимба тонкой вертикальной подачи, мм		0,0005
Автоматическая подача вертикального перемещения (ступенчатая с шагом 0,005), мм	0,005…0,05	–
Автоматическая подача вертикального перемещения (ступенчатая с шагом 0,002), мм	–	0,08..0,002
Электрооборудование и привод станка
Количество электродвигателей на станке	5	7
Электродвигатель привода шпинделя шлифовального круга, кВт	2,2	4 М1
Электродвигатель гидропривода стола, кВт	1,1	3,0 М2
Электродвигатель вентилятора охлаждения масла в гидростанции, кВт	–	0,09 М3
Электродвигатель привода поперечной подачи, кВт	–	0,18 М11
Электродвигатель ускоренного перемещения шлифовальной головки, кВт/ об/мин	0,18	0,55 М8
Электродвигатель насоса охлаждения, кВт/ об/мин	0,125	0,15 М6
Электродвигатель магнитного сепаратора в комплекте с агрегатом, кВт	0,08	0,12 М7
Общая установленная мощность всех электродвигателей, кВт	3,685	8,09
род тока питающей сети	50Гц, 380/220 В	50Гц, 380 В
Габариты и масса станка
Габарит станка (длина х ширина х высота), мм	1870 х 1550 x 1980	2000 х 1770 х 1920
Масса станка, кг	2000	2550

Список литературы:

Станки плоскошлифовальные 3Е711ВФ1, 3Е711АФ1, 3Е711В, 3Е721ВФ1-1, 3Е721АФ1-1, 3Е721В-1, 3Е711В-1, 3Е710А. Руководство по эксплуатации, 1978Станок плоскошлифовальный 3Е711В. Руководство по эксплуатации. Электрооборужование, 1983

Альперович Т.А., Константинов К.Н., Шапиро А.Я. Конструкция шлифовальных станков, 1989

Альперович Т.А., Константинов К.Н., Шапиро А.Я. Наладка и эксплуатация шлифовальных станков, 1989

Дибнер Л.Г., Цофин Э.Е. Заточные автоматы и полуавтоматы, 1978

Генис Б.М., Доктор Л.Ш., Терган В.С. Шлифование на круглошлифовальных станках, 1965

Кащук В.А., Верещагин А.Б. Справочник шлифовщика, 1988

Куликов С.И. Хонингование, 1973

Лисовой А.И. Устройство, наладка и эксплуатация металлорежущих станков, 1971

Лоскутов В.В. Шлифование металлов, 1985

Лоскутов В.В. Шлифовальные станки, 1988

Лурье Г.Б. Шлифовальные станки и их наладка,1972

Лурье Г.Б. Устройство шлифовальных станков,1983

Меницкий И.Д. Универсально-заточные станки ,1968

Муцянко В.И. Братчиков А.Я. Бесцентровое шлифование, 1986

Наерман М.С., Наерман Я.М. Руководство для подготовки шлифовщиков. Учебное пособие для ПТУ, 1989

Попов С.А. Шлифовальные работы, 1987

Терган В.С. Шлифование на круглошлифовальных станках, 1972

Шамов Б.П. Типы и конструкции основных узлов шлифовальных станков, 1965

Связанные ссылки. Дополнительная информация

Главная   О компании   Новости   Статьи   Прайс-лист   Контакты   Справочная информация   Скачать паспорт   Интересное видео   Деревообрабатывающие станки   КПО   Производители

Шлифовальные станки с ЧПУ

Существуют несколько видов шлифовальных станков с ЧПУ (числовым программным управлением):

• бесцентрово-шлифовальные – заготовка вращается опоре ниже шлифовального круга;
• внутришлифовальные – для обработки внутренней части отверстий, а также полостей;
• координатно-шлифовальные – применяются для обработки деталей неправильной формы и отверстий, где нужна высокая точность обработки.

Шлифовальные станки с ЧПУ можно разделить на бюджетные варианты, где устанавливается ручное управление, с цифровой системой индикации, и модели с полноценной системой ЧПУ, где применяются системы автоматической подачи и выгрузки материалов, а также система активного контроля.

Правила эксплуатации

Перед началом работы на точильном станке следует ознакомиться с правилами эксплуатации. Прежде всего обустраивается ровная площадка для установки. Так как высота станка относительно большая – не обязательно делать дополнительное возвышение.

Электрооборудование рассчитано для подключения к электросети 380 В. Поэтому необходимо обеспечить подвод соответствующей линии, параметры которой будут учитывать номинальную мощность оборудования. Так как охлаждение силовой установки происходит воздушным путем – в рабочем помещении обязательно должна присутствовать принудительная вентиляция.

Дополнительно необходимо обеспечить следующие условия для нормального функционирования станка:

• обустройство контура заземления;
• при подключении электродвигателя к сети контролируется его правильное вращение;
• при возникновении перегрузок в конструкции предусмотрен автоматический выключатель. Периодически проводится проверка его работоспособности;
• кожух и компоненты системы очищаются от абразивной пыли, которая неизбежно будет оседать на рабочие органы оборудования.

Для работы на станке персонал должен пройти курсы подготовки. Они включают в себя не только детальное ознакомление с конструкций, но и с правилами эксплуатации.

В процессе работы при постоянном включении/выключении электрической части происходит естественный износ контактов. Их необходимо проверять с периодичностью, которая зависит от интенсивности эксплуатации.

https://youtube.com/watch?v=0_lcuxP20pQ

Технические характеристики точильного шлифовального станка 3М636

Наименование параметра	3М636	ТШ-4.01 (Станкоград)	ТШ-4 (Станкоград)	ТШ-4 (Орша)
Основные параметры станка
Количество шлифовальных кругов	2	2	2	2
Наибольший наружный диаметр круга, мм	600	600	400	400
Наибольшая высота (ширина) круга, мм	80	50	50	50
Посадочный диаметр круга, мм	203	203	203	203
Диаметр изношенного круга, мм	—	—
Класс неуравновешенности	2/1	2/1
Высота центров от основания, мм	880	900	900	950
Расстояние между кругами, мм	920
Шпидель
Частота вращения, об/мин	1500; 980	1000	1440	1440
Максимальная скорость резания, м/с	32	30
Электрооборудование
Питающая сеть	~380 В 50 Гц	~380 В 50 Гц	~380 В 50 Гц	~380 В 50 Гц
Электродвигатель привода, кВт	7,5; 11,0	7,5	7,5	7,5
Габариты и масса станка
Габариты станка (длина ширина высота), мм	1350 х 960 х 1360	1014 х 815 х 1475	1014 х 676 х 1301	1000 х 620 x 1315
Масса станка, кг	980	570	510	560

Список литературы:

Руководство к обдирочно-шлифовальному станку 3М636, Ростов-на-Дону, 1971
Станок обдирочно-шлифовальный 3М636. Руководство по эксплуатации, КубаньЖелДорМаш АО г. Армавир, 2020

Альперович Т.А., Константинов К.Н., Шапиро А.Я. Конструкция шлифовальных станков, 1989

Альперович Т.А., Константинов К.Н., Шапиро А.Я. Наладка и эксплуатация шлифовальных станков, 1989

Дибнер Л.Г., Цофин Э.Е. Заточные автоматы и полуавтоматы, 1978

Генис Б.М., Доктор Л.Ш., Терган В.С. Шлифование на круглошлифовальных станках, 1965

Кащук В.А., Верещагин А.Б. Справочник шлифовщика, 1988

Куликов С.И. Хонингование, 1973

Лисовой А.И. Устройство, наладка и эксплуатация металлорежущих станков, 1971

Лоскутов В.В. Шлифование металлов, 1985

Лоскутов В.В. Шлифовальные станки, 1988

Лурье Г.Б. Шлифовальные станки и их наладка,1972

Лурье Г.Б. Устройство шлифовальных станков,1983

Меницкий И.Д. Универсально-заточные станки ,1968

Муцянко В.И. Братчиков А.Я. Бесцентровое шлифование, 1986

Наерман М.С., Наерман Я.М. Руководство для подготовки шлифовщиков. Учебное пособие для ПТУ, 1989

Попов С.А. Шлифовальные работы, 1987

Терган В.С. Шлифование на круглошлифовальных станках, 1972

Шамов Б.П. Типы и конструкции основных узлов шлифовальных станков, 1965

Связанные ссылки. Дополнительная информация

Главная О компании Новости Статьи Прайс-лист Контакты Справочная информация Интересное видео Деревообрабатывающие станки КПО Производители

Точильно-шлифовальный станок модели 3М634

Обдирочно-шлифовальная модель 3М634 предназначается для обдирки, литья и заточки инструментария и шлифования заготовок.

Заточной станок 3К634

Технические характеристики данной обдирочной модели:

• Диаметр шлифовальных кругов – 40 см.
• Ширина колец – 4 см.
• Размеры стола — 15×8 см.
• Дистанция между круговыми центрами – 70 см.
• Самый большой вес обрабатываемого изделия – 20 кг.

Станок 3М634 снабжен электромотором трех-фазного тока и управляется нереверсивным магнитным пускателем типа МПКО – 110.

Некоторые рекомендации по использованию 3М634:

• хранить, испытывать и обращаться со шлифовальными кругами необходимо в соответствии с инструкцией изготовителя;
• снос колец не должен быть разным;
• стол нужно закреплять надежно по завершению очередной перестановки;
• устанавливать круги могут только инструктированный человек;
• кольца и фланцы перед установкой следует осмотреть;
• кожух периодически чистят от абразивной пыли.
