Шпиндель для фрезерного станка с чпу

Введение

ЧПУ кроме дерева может пригодиться в обработке металла, пластика, оргстекла, алюминия, комбинированных материалов. Такой станок будет называться фрезерно гравировальный. Можно также такой станок использовать и для лазерного выжигания по дереву, все будет зависеть от насадки которая будет использоваться для обработки.

Отличие же в обработке древесины и металла, заключается в жесткости корпуса, надежности элементов и тонкостях технологии обработки элементов.

Заказ комплектующих популярней всего сегодня в Китае, но возможно также заказать их и у нас в специализированных магазинах или интернет ресурсах. Ниже смотрите фото самодельного станка ЧПУ.

С чем стоит определиться перед изготовлением ЧПУ:

Материалы которые планируется обрабатывать;
Габариты изделий для обработки (высота, ширина и длина будущих изделий). Определяются размеры машины по осям X, Y, Z. Стоит не забывать, что эти размеры должны обозначать рабочее пространство станка;
Точность последующей обработки изделий (параметр зависит от точности сборки корпуса машины и соответственно от материала корпуса).

Основные изделия

На сегодняшний день существует огромное количество предметов, которые можно сделать с помощью станка ЧПУ, таких как:

Уникальная мебель из различных материалов, включая ценные породы дерева.
Сувениры: различные шкатулочки, рамочки для фото, статуэтки и прочее.
Рекламная продукция: красивые массивные буквы, таблички и т.д.

Давайте более детально разберем каждый из предложенных вариантов.

Дизайнерская мебель. Она окружает нас повсюду: спальные комнаты, кухня, детская. Современное мебельное производство очень продумано и имеет высокую точность.

Шаги для создания изделия на станке ЧПУ:

Разработка эскиза. Для данного пункта существует большое количество программ, которые помогают виртуально моделировать обстановку. Для того, чтобы создать 3х мерный макет рисунка используйте вычислительные программы, такие как САПР. Подготовленные компьютерные файлы дадут возможность получить мебельное изделие на фрезерном станке ЧПУ.
Подготовка модели для станка. Готовый эскиз в 3D – базисе для изготовления любого комплекта деталей. К данному эскизу необходимо добавить функцию луча (вектор, который будет отвечать за направление фрезы относительно заготовочной детали). Существует также автоматическая формировка модели, которая является достаточно удобной и поможет сэкономить ваше время. Современное оборудование упрощает процесс изготовления, и передает даже самые маленькие и трудные линии.
Подборка типа режущих инструментов, настройка мощности и режима обработки.
Загрузка файлов в память машины, установка инструмента для резки, закрепление заготовки и запуск производства. Дальнейшую работу фрезерный станок ЧПУ делает самостоятельно по уже заданной программе.
Окончательная сборка. Займет незначительное количество времени, нет надобности подгонки деталей.

Сувенирная продукция. Это могут быть следующие сувениры:

шкатулочки из дерева, которые можно украсить орнаментом;
коробки для бисера или швейных принадлежностей;
ящички для украшений;
иконы и многое другое.

Наиболее популярными продуктами среди сувениров являются те изделия, которые изготовлены по 3D или 2D векторным рисункам.

Также сейчас массово внедряются в производство многошпиндельные станки (2-16 шпинделей).

Рекламная продукция. Ее создание – это актуальный на сегодняшний день вид деятельности, в котором большую популярность имеет применение фрезерных станков с числовым программным управлением. Такие машины отлично справляются с такими задачами, как производство световых коробов, стендов, панна, фигурных надписей и наружных рекламных вывесок, а также с приготовлением конструкций для выставок.

ЧПУ станок помогает выполнять следующие операции, которые связаны с рекламной продукцией:

раскрой дерева, акрила и прочих материалов;
гравировка/вырезка массивных надписей;
создание логотипа, эмблемы;
изготовление табличек, подставок и др.

Подводя итоги, можно сказать, что количество изделий, который можно сделать на фрезерном ЧПУ станке огромное количество. От вас лишь требуется оборудование, желание работать и небольшой опыт.

Агрегаты станка ЧПУ. Позиционирование агрегатов ЧПУ по осям C, A и B

Главное преимущество станка ЧПУ – это возможность быстро и с высокой точностью обрабатывать сложные геометрические формы. Однако чтобы добиться желаемого результата, порой недостаточно одного фрезерного шпинделя со стандартным набором фрез. Поэтому появляется необходимость оснащения шпинделя станка ЧПУ дополнительными механизмами – агрегатами, способными производить обработку заготовки под заданным углом и в нужном направлении.

Современные агрегаты для фрезерных шпинделей позволяют выполнять широкий спектр операций обработки, гарантируя максимальную гибкость использования станков и обрабатывающих центров ЧПУ. Кроме стандартных операций фрезерования они быстро и качественно, под нужным углом и в заданном направлении выполняют распил и присадку заготовки, пазование и шлифовку ее поверхностей, а также вставку фурнитуры, наклеивание стикеров, облицовку торцов деталей кромкой и многое другое.

Для подключения агрегата к фрезерному шпинделю станка ЧПУ, необходимо соблюсти два условия: чтобы шпиндель был оснащен устройством автоматической смены инструмента и чтобы был установлен специальный переходник для позиционирования агрегатов, в том числе с приводом для угловых перемещений по оси С.

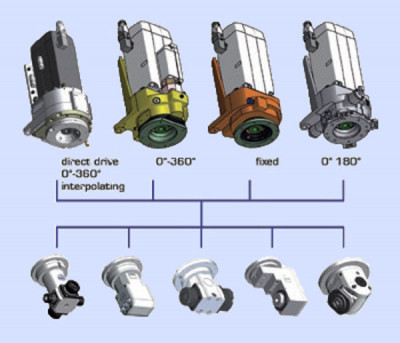

Здесь следует выделить три типа устройств позиционирования головки агрегата на станке ЧПУ:

Механический. Представляет собой устанавливаемый на шпиндель фланец с 4-мя коническими отверстиями для позиционирования агрегатов по оси C с шагом 90°. Оси A и B устанавливаются на агрегате вручную.
Пневматический. Фрезерный шпиндель оснащается поворотным устройством с пневматическим приводом вращения на оси C на ±90°-180°.
Электронный. На главный шпиндель станка ЧПУ устанавливается поворотное устройство оснащенное сервоприводом для позиционирования агрегата по оси C на 360° или «Интерполированная ось C» с поддержкой агрегатов с поворотом головы по осям C, A и B.

Существуют также другие способы позиционирования инструмента по осям станка ЧПУ. Например, поворотное устройство устанавливается непосредственно на шпиндельную площадку портальной балки станка ЧПУ, а на него уже крепится фрезерный шпиндель. Или станок оборудуется вращающимся рабочим столом. Однако подобные конструкции станков имеют ограниченные возможности и подходят лишь для выполнения узкого круга операций обработки, например для изготовления гнутых фасадов из МДФ, массива дерева или обработки объемных деталей со сложной геометрией.

Изготовление станины

Необходимая жесткость станку обеспечивается за счёт станины. На нее устанавливают подвижной портал, систему рельсовых направляющих, ШД, рабочую поверхность, ось Z и шпиндель.

К примеру, один из создателей самодельного станка ЧПУ, несущую раму сделал из алюминиевого профиля Maytec – две детали (сечение 40х80 мм) и две торцевые пластины толщиной 10 мм из этого же материала, соединив элементы алюминиевыми уголками. Конструкция усилена, внутри рамы сделано рамку из профилей меньших размеров в форме квадрата.

Станина монтируется без использования соединений сварного типа (сварным швам плохо удаётся переносить вибронагрузки). В качестве крепления лучше использовать Т-образные гайки. На торцевых пластинах предусмотрена установка блока подшипников для установки ходового винта. Понадобится подшипник скольжения и шпиндельный подшипник.

Основной задачей сделанному своими руками станку с ЧПУ умелец определил изготовление деталей из алюминия. Поскольку ему подходили заготовки с максимальной толщиной 60 мм, он сделал просвет портала 125 мм (это расстояние от верхней поперечной балки до рабочей поверхности).

1 Общие сведения о шпинделях

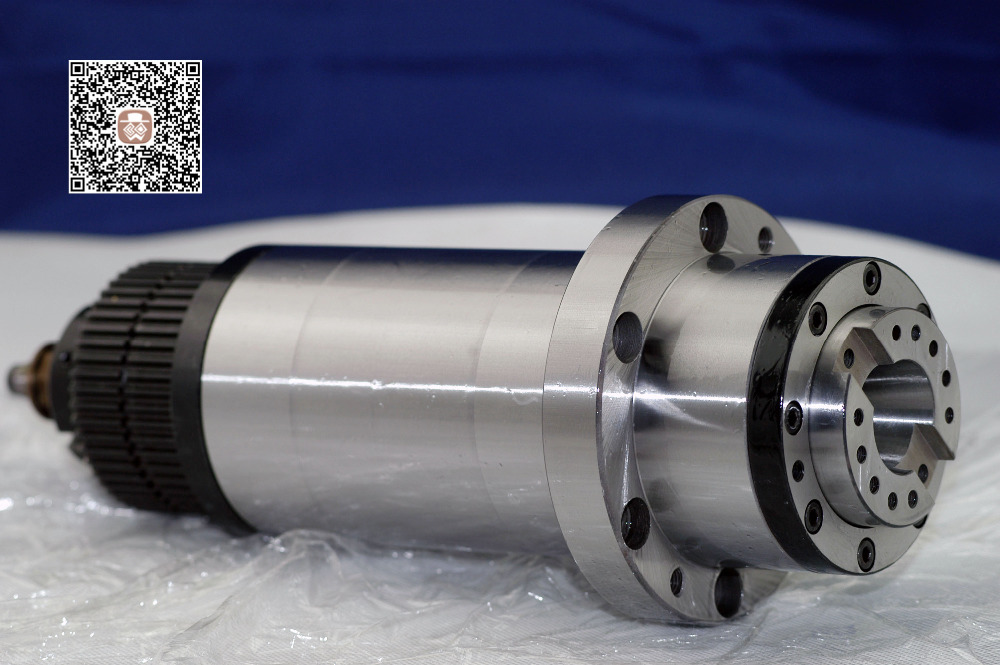

Шпиндель, по сути, это обыкновенный вращающийся вал, который прикреплен к элементу фрезерного станка по металлу и дереву с ЧПУ. Этот механизм для фрезерного станка является двигателем передачи так называемого вращательного движения от прибора скоростей на станочную фрезу, являющуюся главным режущим инструментом.

Именно от точности вращения вала, а также от виброустойчивости его бесколлекторного двигателя, зависит то, насколько точной и аккуратной будет происходить обработка деталей и запчастей станком с ЧПУ по металлу и дереву.

На самодельный или заводской фрезерный станок по металлу и дереву с системой ЧПУ шпиндель устанавливают на специальном подвижном портале, который в процессе работы перемещает шпиндель вместе с закрепленной в нем цангой по трем осям: в плоскости станочного стола и по оси «Z» (то есть, в глубину).

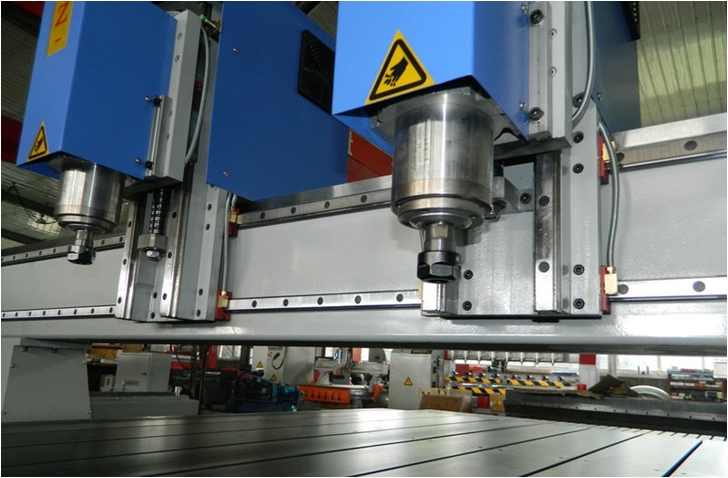

Станок с тремя шпинделями по 2,2кВт

Проще говоря, движение передает станочной фрезе через узел, без возможных дополнительных искажений от передаточных станочных механизмов.

1.1 Технические параметры

Шпинделя различаются как по техническим параметрам, так и по предназначению, существует:

двухшпиндельный фрезерный станок с ЧПУ (для фрезерного станка с ЧПУ по дереву и металлу);
с вертикально-поворотным действием (для произведения сложных работ своими руками по дереву и металлу на фрезерных установках с системой ЧПУ);
электрошпиндель (в том числе и самодельный, изготовленный своими руками);
самодельный, сделанный своими руками электрошпиндель или шпиндель с вертикально-поворотным механизмом работы. Как правило, данные детали, сделанные своими руками, имеют достаточно малый эксплуатационный срок и им нужен постоянный ремонт;
шпиндель для обработки торца. В такой модели головка шпинделя соединена двумя твердосплавными кассетами, а также головка оснащена двумя кассетами для обработки фаски с заданным углом.

Кроме того, валы для фрезерного станка различаются еще по затрачиваемой мощности и предельно возможному количеству совершаемых оборотов.

Образец работы фрезерного станка

Предельно возможное количество совершаемых оборотов определяется имеющимся де-факто режимом эксплуатации и работы станка и его сферы применения:

гравирование;
раскрой;
фрезеровка.

Более того, имеются дополнительные режимы, где попросту неизбежно привлечение дополнительного инструментария. В целом же, для гравировальных работ чаще всего пользуются вертикально-поворотным шпинделем.

Для скоростной фрезеровки вертикально, наиболее предпочтителен электрошпиндель (в том числе самодельный электрошпиндель, произведенный своими руками).

Затрачиваемая мощность шпинделя полностью зависит от типа расходного материала. Например, мощности в 800 Вт будет более чем достаточно для точной и скоростной обработки картона и фанеры, тогда как шпиндель имеющий мощность в 1,5 кВт (двухшпиндельный вариант) идеально подойдет для фрезерной обработки пластика, древесины и различных тонких металлов.

Модель с мощностью 3-4 кВт и вертикально-поворотным механизмом работы будет наиболее предпочтительна для скоростной и точной обработки каменных элементов.

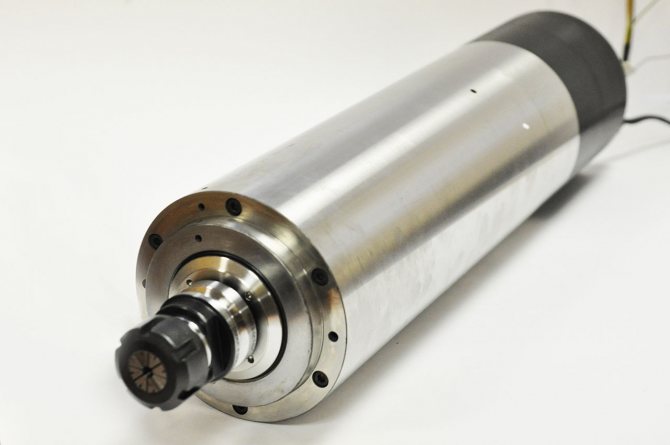

Шпиндель фрезерного станка с ЧПУ с воздушным охлажденим

Узел частотного преобразователя станка (инвертор) без вала работать не может, и именно поэтому, дабы не допустить перебоев и различных поломок, требующих затем дорогостоящий и долгий ремонт, мощности двух этих механизмов всегда должны быть абсолютно идентичными.

Важно понимать, что в случае необходимости замены шпинделя (например, если производится ремонт) с небольшими рабочими оборотами на куда более мощный, обязательно следует убедиться в том, что был заменен и узел частотного преобразователя (инвертор)

1.2 Преимущества применения

Основные и наиболее значимые преимущества шпинделей следующие:

предельно высокий коэффициент полезного действия (так называемый КПД), который достигает отметки в 80-95%;
прочные элементы конструкции. Шпиндель весьма износоустойчив и прочен. Головка шпинделей новейших моделей и их внешняя оболочка сделана из бронзы и ей редко нужен ремонт;
высокий эксплуатационный срок работы механических элементов шпинделя (головка, механизм крепежа и так далее), не требующих частый ремонт.

И все это благодаря тому, что как обычные шпиндели, так и шпиндели вертикально с двумя головками не имеют трущихся или же истирающихся элементов и у них почти полностью отсутствует эффект размагничивания магнитных элементов (головка, ротор и так далее).

Монтаж станка ЧПУ

Собрать самодельные ЧПУ станки, после подготовки комплектующих, лучше строго по чертежу, чтобы они работали. Процесс сборки, применяя ходовые винты, стоит выполнять в такой последовательности:

знающий умелец начинает с крепления на корпусе первых двух ШД – за вертикальной осью оборудования. Один отвечает за горизонтальное перемещение фрезерной головки (рельсовые направляющие), а второй за перемещение в вертикальной плоскости;
подвижной портал, перемещающийся по оси X, несет фрезерный шпиндель и суппорт (ось z). Чем выше будет портал, тем большую заготовку удастся обработать. Но у высокого портала, в процессе обработки, – снижается устойчивость к возникающим нагрузкам;

для крепления ШД оси Z, линейных направляющих используют переднюю, заднюю, верхнюю, среднюю и нижнюю пластины. Там же сделайте ложемент фрезерного шпинделя;
привод собирают из тщательно подобранных гайки и шпильки. Чтобы зафиксировать вал электродвигателя и присоединить к шпильке, используют резиновую обмотку толстого электрокабеля. В качестве фиксатора могут быть винты, вставленные в нейлоновую втулку.

Затем начинается сборка остальных узлов и агрегатов самоделки.

Классификация двигателей для ЧПУ станка

В зависимости от назначения ФС, двигатели для них можно разделить на 2 группы:

Для бытовых станков, в т. ч. изготовленных своими руками. В шпинделях устанавливаются электродвигатели небольшой мощности. Широко используются электродрели, бытовые фрезеры, бормашины, двигатели стиральных машин и т. п. В таких конструкциях подшипники не рассчитаны на значительные боковые нагрузки.
Для производственных целей. Применяются небольшие асинхронные двигатели повышенной мощности. Повышенные требования предъявляются к подшипникам, в частности часто используются керамические подшипники. Мощность поддерживается наличием системы охлаждения и подачи смазки в рабочую зону.

Другое важное разделение проводится по направлению оси вращения – вертикальное, горизонтальное, универсальное. В зависимости от расположения вала изменяется боковая нагрузка

Наименьшая нагрузка характерна для вертикального использования, но при этом повышается вибрация. При горизонтальном варианте увеличивается нагрузка на вал в вертикальном направлении, но вибрация гасится. Универсальные конструкции предусматривают возможность использования шпинделя в обоих направлениях. Для разных исполнений выбирается своя система передачи и применяются специальные вспомогательные приспособления.

Подразделяются двигатели и по скорости вращения:

Низкоскоростные с максимальной частотой вращения 2400 об/мин. Вращение, как правило, передается через редуктор (коробку скоростей).
Среднескоростные со скоростью вращения 2500–11900 об/мин. Вращение обычно передается с помощью ременной передачи и редуктора 1:1. Ось двигателя смещена относительно оси шпинделя.
Высокоскоростные со скоростью в диапазоне 12000–17900 об/мин. Вал двигателя соосен валу шпинделя (прямая передача вращения). При таких скоростях повышаются требования к патрону и инструменту.
Сверхскоростные (ультраскоростные). Они могут развивать скорость до 70000 об/мин. Обычно вал двигателя является валом шпинделя (мотошпиндели со встроенными обмотками).

Наконец, шпиндели классифицируются по способу смены инструмента: механизированные и ручные. В первом случае используются специальные штревели (например, типа ВТ или СК) и механизированные устройства зажима-разжима (например, пневматические тиски). В ручном варианте устанавливаются стандартные штревели, болты и цанга.

Классификация по типу привода

В ФЗ шпиндели подразделяются по типу привода следующим образом:

Ременная передача. Основные плюсы: повышенная скорость, простота монтажа, малая вибрация. Минусы: ограничения крутящего момента в зависимости от наличия места для двигателя, повышенная стоимость системы управления.
Зубчатая передача. Она обеспечивается коробкой скоростей через систему валов и шестерен. Плюсы: возможность автоматического регулирования скорости, компактность. Минус – относительно низкая скорость вращения. Чаще всего используется в ФС универсального типа.
С ZF-редуктором. Может обеспечивать передачу с моментом до 400 Нм и переключение скоростей 1:1 и 1:4.
Прямая передача. Она используется в высокоскоростных шпинделях. Скорость вращения инструмента ограничивается только скоростью вращения двигателя. Валы шпинделя и двигателя расположены по одной оси и соединяются муфтой.

Особо выделяется мото- или электрошпиндель. Это вариант совмещения шпинделя и двигателя в одном корпусе.

Варианты конструкции: делаем фрезерный станок из подручных средств

Оборудование можно соорудить из дрели, болгарки, «стиралки». Это наиболее популярные бытовые варианты. Устройства получаются с меньшей мощностью и ручного типа, но пригодны для незначительных работ.

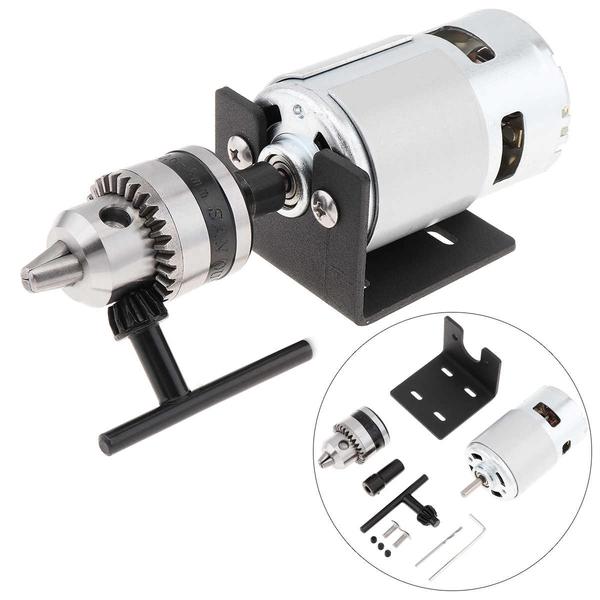

Как из обычной дрели сделать функциональный фрезер по дереву

Здесь сооружается подставка, и меняется оснастка. Это главные критерии сотворения такого варианта фрезера.

Хвостовик фрезы фиксируется в патроне. Можно сделать фрезер вертикального и горизонтального действия (пример 1 и 2). Подставка создаётся из ЛДСП.

Пример 1:

Пример 2:

Преимущества и недостатки фрезера из дрели

Плюсы такого устройства:

Простота применения.
Мало пыли от работы.

Минусы:

Слабое качество результата по причине невысоких оборотов (3000 в мин).
Очень узкий спектр функций.

Как сделать фрезер из болгарки

Есть два способа:

На шпиндель инструмента накручивается цанга. Работа может идти со всеми оснастками, которые имеют хвостовики цилиндрической формы.
На шпиндель крепится стандартный патрон кулачкового типа (от дрели)

Фрезер из двигателя от стиральной машины

Создаётся стол по описанному методу. Вал мотора ставится на цангу. Для этого заказывается специальный переходник.

Создаётся подъёмная система для контроля над выходом инструмента: на двух трубах крепится двигатель и резьбовая шпилька.

Она одним окончанием идёт в гайку, фиксированную к дну стола, а вторым – в нижнюю сторону двигателя. На ней прочно фиксируется поворотное устройство – колесо. За счёт регулируется высота.

Классификация

Технические характеристики, схемы и эксплуатация фрезерного станка 6р12

При разнообразии фрезерных станков и шпинделей к ним проще их классифицировать по техническим характеристикам:

Фрезерный шпиндель поворотного типа. Часто изготавливается самостоятельно.
Вертикально-поворотные механизмы.
Оборудование с двумя шпинделями.
Механизмы, применяемые при работе с торцевыми частями.
Вертикально-поворотные конструкции для ручной обработки.

Если говорить о применении шпинделей в домашних условиях, можно выделить граверы. Их часто устанавливают на самодельных фрезеровочных станках. Однако, эти машинки имеют серьёзный недостаток. Из-за слабого крутящего момента, металл обрабатывается с большим трудом. Чаще всего таким оборудованием обрабатывают древесину или пластик.

Бормашинка

Часто эти приспособления сравниваются с граверами. Главное отличие — сохранение крутящего момента независимо от изменения оборотов. Также бормашинки комплектуются патронным зажимом и работают они тише, чем граверы.

Dc мотор

Специальный механизм, который комплектуется ЧПУ. Работает тихо и не создаёт вибраций. Благодаря наличию ЧПУ, появляется возможность изменять мощность при работе. Ключевой недостаток dc мотора — это плохая система охлаждения, и как следствие быстрый перегрев при работе с твёрдыми материалами. Чтобы не повредить металлические заготовки и не вывести двигатель из строя, требуется дополнительное охлаждение.

DC мотор

Прямошлифовальная машина

Часто это оборудование используют в качестве фрезеровочного шпинделя. С его помощью можно обрабатывать как дерево, так и металл. В комплекте отсутствует устройство для регулировки мощности, что снижает функционал прямошлифовальной машины. Также при работе с металлом она издаёт громкие звуки.

Фрезер sparky

Используется в качестве поворотного фрезерного шпинделя. Достоинствами этого оборудования является большая мощность, высокая производительность и возможность регулировать обороты. Также на фрезерах Sparky хорошее охлаждение, которое не позволяет обрабатываемым материалам перегреваться. Используются для работы с деревом и металлом.

Фрезер kress

Отличное соотношение цена/качество. Могут комплектоваться системами ЧПУ. Высокая производительность, возможность регулировать обороты. Возможно работать с различными материалами.

Профессиональный шпиндель

Это механизм, который был разработан специально для фрезерных станков. На нём устанавливается водное охлаждение, что позволяет работать длительное время без риска испортить заготовку. Характерные особенности этого оборудования — высокая точность и надёжность. Тихий при эксплуатации. Главный недостаток — высокая стоимость.

Выбор шпинделя по производителю

Сегодня, рынок сервиса для станочного оборудования переполнен предложениям. Самые популярные среди них — шпиндели из Европы (чаще всего — Италия) и из Китая. Не секрет, что европейское оборудование считается более дорогим, а китайское — наиболее бюджетным и неприхотливым.

Итальянские шпиндели для станков с ЧПУ ничем не отличаются от Китайских шпинделей. В итальянских шпинделях конечно риск нарваться на некачественный товар крайне мал, но если знать проверенных китайский производителей, то никак не отличите их от итальянских. Недостатком итальянских шпинделей считается дорогой сервис. Все детали, чаще всего, бывают оригинальными, поэтому для их замены для последующего ремонта шпинделя, необходимо обращаться к официальному дилерскому центру. Не все имеют в наличии запатентованные детали от итальянских заводов.

В сравнении с итальянскими, китайские шпиндели гораздо дешевле в цене, а их обслуживание не так дорого обходится. Детали к китайским устройствам можно легко найти на рынках станочного оборудования. Алгоритмы ремонта давно изучены и поставлены на поток. Китайские шпиндели демонстрируют высокую производительность. Такое устройство в распоряжении умелого оператора станка, может демонстрировать впечатляющие производственные показатели и высокую точность работ. Компания WATTSAN протестировала десятки Китайских шпинделей и нашла те, которые обладают непредзайденной надежностью и техническими характеристиками и может гарантировать в станках непревзайденное качество шпинделей.

Электрическая начинка

Промышленные станки могут иметь лазерные или другие датчики. Самодельное оборудование работает на основе программного обеспечения

При его выборе следует уделить внимание тому, чтобы возможности электрической начинки позволяли реализовать функциональность станка. Применяемое ПО должно иметь драйвера для контроллеров, которые будут устанавливаться на оборудовании

К особенностям электрической начинки отнесем:

Самодельный станок ЧПУ должен иметь порт LPT. Он применяется для подключения электронной системы управления к оборудованию.
Подключение электрического блока управления проводится через шаговый мотор.
От качества выбранной электрической начинки зависит то, насколько точно будут проводиться технологические операции.
После установки и подключения электрических компонентов проводится загрузка программного обеспечения и требуемых драйверов.
