Токарно-винторезные станки: технические характеристики, конструкция

Наружное и внутреннее точение цилиндрических и конических поверхностей
Нарезание резьбы, как резцом, так и метчиком
Сверление и рассверливание отверстий
Торцевание и отрезку деталей и т.д.

Органы управления токарного станка ТВ 6

Ручка установки частоты вращения шпиндельной бабки;
Ручка установки частоты вращения шпиндельной бабки;
Ручка изменения направления подачи;
Ручка установки подачи и шага нарезаемой резьбы;
Ручка включения ходового валика и винта;
Ручное перемещение продольной каретки;
Включение реечной шестерни;
Включение продольной механической подачи;
Включение гайки ходового винта;
Ручное перемещение поперечных салазок;
Ручное перемещение верхних салазок;
Крепление резцовой головки;
Крепление пиноли задней бабки;
Перемещение пиноли задней бабки;
Фиксация задней бабки к направляющим станины;
Местное освещение;
Включение сети;
Блок управления

фото:органы управления токарного станка

Устройство токарного станка ТВ 6

Передняя бабка;
Гитара сменных зубчатых колес;
Коробка подач;
Фартук;
Суппорт;
Задняя бабка;
Станина;
Электрооборудование;
Задняя тумба;
Передняя тумба;
Защитный кожух

фото:устройство токарного станка

фото:кинематическая схема токарного станка

фото:электрическая схема токарного станка

Передняя бабка токарного станка ТВ 6

Передняя бабка предназначена для поддержания обрабатываемой заготовки и передачи ей вращательного движения. В токарном станке ТВ 6 передняя бабка является и коробкой скоростей и имеет шесть ступеней скоростей.

Монтаж передней бабки осуществляется по линии центров в горизонтальной плоскости при помощи двух установочных винтов. Шпиндель передней бабки установлен на двух упорных подшипниках 9 и радиальном подшипнике 19.

Вращательное движение передается от электродвигателя через ременную передачу на ведущий вал коробки скоростей. Внутри коробки, движение передается через вал 2 и неподвижное зубчатое колесо 3 на вал 4 с неподвижными шестернями 12, 6 и блоком шестерен 5.

Блок шестерня 5 принимает участие только при реверсе подачи.

Вращение заготовки, закрепленной в трехкулачковом патроне или планшайбы, передается от шпинделя. При обработке заготовки в центрах, в шпиндель вставляется неподвижный центр.

В коробке скоростей установлено устройство для изменения направления суппорта. Это осуществляется перемещением зубчатого колеса 15 в левое или правое положение при помощи рукоятки 3.

В левом положении зубчатого колеса 15 выполняется прямое вращение от блока шестерен 16. В правом положении колеса 15 выполняется обратное вращение при помощи паразитной шестерни 6.

фото:передняя бабка токарного станка

Гитара сменных зубчатых колес токарного станка ТВ 6

Гитара – передаточный механизм, служащий для передачи вращательного движения от шпинделя коробки скоростей к коробке подач.

Гитара состоит из кронштейна 1 и шестерен 2,4,7.

фото:гитара токарного станка

Коробка подач школьного токарного станка ТВ 6

Вращательное движение на коробку подач передается от коробки скоростей через передаточный механизм.

Поворачивая рукоятку 4 в трех положениях, блок-шестерен 6 перемещается по шлицам вала 5 и поочередно входит в зубчатое зацепление зубчатыми колесами 2,3,4. Что дает возможность нарезать метрическую резьбу с шагом 0,8; 1; 1,25 мм и продольную подачу суппорта 0,08; 0,1; 0,12 мм/об.

Рукояткой 5 осуществляется включение ходового винта и валика.

Смазка трущихся поверхностей и шестерен осуществляется фитилями.

фото:коробка подач токарного станка

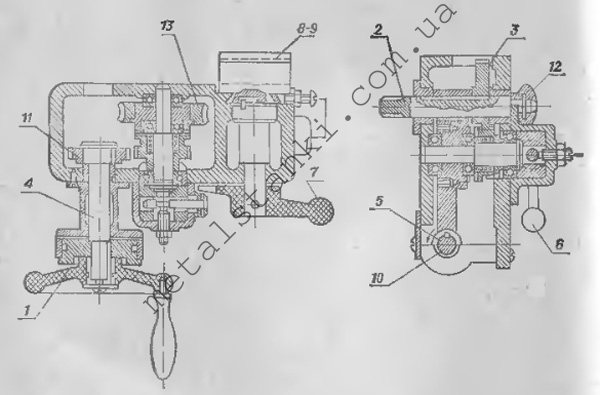

Фартук настольного токарного станка ТВ 6

Фартук предназначен для механической продольной подачи суппорта от ходового валика, винта и ручной продольной подачи.

Маховиком 1 осуществляется ручная подача. Маховик сидит на валу 4, на котором установлено зубчатое колесе 11, входящее в зацепление с шестерней 3. Шестерня 3 сидит на валике реечной шестерни 2.Реечная шестерня, в свою очередь, входит в зацепление с зубчатой рейкой.

Механическая подача осуществляется червяком 5, установленном на ходовом валике 10 при помощи шпоночного соединения. Червяк входит в зацепление с червячной шестерней 13 и далее через муфту передается на реечную шестерню.

фото:фартук токарного станка

Какой токарный станок по металлу купить: рекомендации по выбору

Чтобы не зря вложить деньги, нужно знать, как выбрать токарный станок. Для домашней мастерской или гаража подойдёт малогабаритное оборудование с небольшой мощностью. Рекомендации по выбору:

Питание станка. Для домашних условий лучше выбирать модель, которую можно подключить к сети 220 вольт.
Наличие регулировки скоростей вращения шпинделя. Желательно чтобы эта функция присутствовала в выбираемой модели.
Масса до 80 кг. Этого веса будет достаточно для неподвижности станка во время обработки заготовок. Такие машины можно самостоятельно передвигать по мастерской.
Габариты. Размеры оборудования должны быть меньше свободного пространства в помещении

Важно оставить пространство для беспрепятственного доступа к любой части машины.
Наличие гарантии и возможности сдать станок в сервис при поломке.
Литая станина. Она должна изготавливаться из прочных материалов, чтобы выдерживать постоянные нагрузки.

Чтобы узнать устройство оборудования можно посмотреть схему токарного станка. На ней будут указаны ключевые узлы, соединительные элементы и механизмы для настройки.

Маленькие габариты станка

Наиболее популярные модели станков

Домашние мастера для собственного использования выбирают токарные станки по металлу от производителей JET и OPTIMUM. Эти компании считаются наиболее популярными в соотношении цены и качества. Они выпускают модели как для собственных мастерских, так и для заводов. Средняя цена на оборудование JET достигает 150000 рублей. За станок от компании OPTIMUM в среднем придётся заплатить около 250000 рублей.

Описание станка

Металлообрабатывающие станки являются одними из ключевых узлов технологического процесса в любом промышленном производстве. Как следует из статистики, более 50% всех изготовляемых деталей предварительно обтачиваются на токарном станке. Токарно-винторезный станок – оборудование, предназначенное для полной обработки заготовок, цена одной единицы на рынке механического оборудования варьируется от 30 тысяч и до 9 миллионов рублей. Все зависит от их габаритов, технических характеристик и функциональных возможностей. В числе последних: токарная отделка черных и цветных металлов, выточка конусов, нарезка метрической, модульной, дюймовой резьбы.

В зависимости от назначения станки также бывают универсальными и специализированными. Название говорит само за себя, универсальное оборудование способно осуществить самые разнообразные операции: внутреннюю и наружную обработку как торцовых, цилиндрических, так и конических поверхностей, шлифование, обрезку, развертывание отверстий. Устройства данного типа могут быть с горизонтальным и вертикальным расположением шпинделя.

Специализированные установки предназначены для выполнения более конкретных задач: обточки гладких и ступенчатых валов, прокатных валков, труб, муфт и так далее.

В домашнем хозяйстве и промышленности токарно-винторезные станки эксплуатируются уже давно. Отечественные промышленные предприятия изготавливают данное оборудование самых разных модификаций: настольные и стационарные тяжелые, для работы с заготовками длиной от 12,5 см до 2,4 м, и с максимальным диаметром обрабатываемых поверхностей от 8,5 см до 0,5 м.

Основным рабочим узлом станка является шпиндель, который вращается вместе с заготовкой, при этом поперек и параллельно оси заготовки вращается режущий инструмент. Производительность станка напрямую зависит от мощности шпинделя. Чем она выше, тем качественнее станок снимает металло-стружку с детали и обрабатывает более массивные детали.

По точности изготовления они подразделяются на: станки нормальной и повышенной точности, (Н) и (П); высокоточные (В); особо высокоточные (А); особо точные (С).

Технические характеристики токарно-винторезных станков – это главный показатель готовности прибора к работе. Токарное оборудование должно обладать следующими характеристиками:

максимальный диаметр заготовки, которая обрабатывается;
максимальное расстояние между центрами РМЦ;
максимальная длина обрабатываемой детали;
количество оборотов шпинделя за одну минуту.

Токарно-винторезные приборы, как правило, применяются в работе небольшого производства, для изготовления единичных деталей. При необходимости станок оборудуется дополнительными устройствами, которые позволяют расширить спектр его возможностей до серийного масштаба.

Конструктивные особенности:

задний узел станка с разворотом на 5 мм;
станина выполнена из чугуна серого цвета;
материал закаленных и отшлифованных зубчатых колес – хромоникелевая сталь, верхние салазки могут поворачиваться на 60 градусов;
направляющие узлы станков имеют отшлифованные поверхности и индукционную закалку;
на шпинделе три регулируемых конических роликовых подшипника.

Техника безопасности

Специалист должен соблюдать некоторые правила. Вот лишь некоторые, действующие перед началом работы:

Проверка положения пуговиц у специализированной одежды.
Отдельно проводится осмотр станка по состоянию технического плана. Услуги техников и наладчиков актуальны, если требуется дополнительное обслуживание из-за неисправностей и деталей, вышедших из строя. Но операции несложные доступны для самостоятельного выполнения владельцем.
Последний этап – выдача техзадания. Его нужно изучить внимательно.

К работе нельзя приступать при появлении механизмов вращения и ограждений различных узлов с неисправностями.

Кроме того, существуют и другие запреты на:

То, чтобы другие лица проводили работу. И оставление включенной техники без присмотра.
Проведение полного самостоятельного ремонта техники.
Использование зажимов и приспособлений в неисправном состоянии.
Эксплуатационные действия для оборудования с явными признаками неисправности.
Выполнение работ в тот же день, когда проводят обслуживание станков, их наладку, проверку.

У каждого станка своя масса. Это касается даже миниатюрных разновидностей станков, которые приобретаются для использования в домашних условиях. Подобные агрегаты могут весить минимум 13,5 килограмм, а максимум – 400. Чем больше масса – тем больше будут и остальные габариты.

Для домашних мастерских подходят станки, весящие не более 50 килограмм. Это компактные и универсальные модели, которые не доставляют хлопот во время монтажа. Месторасположение легко изменить, если возникает необходимость.

Мощность – ещё один параметр, который требует учёта при выборе. 2,25 кВт – стандартный показатель для небольших агрегатов. Есть и другие разновидности устройств, которые называются маломощными. У них привод имеет показатель в 0,15 кВт.

Чтобы сделать правильный выбор, покупатель должен принять решение по поводу назначения. Чем меньше и тоньше заготовки – тем менее мощные агрегаты требуются для их обработки. Правило действует и в обратную сторону.

Особенности программирования станков

Чтобы использование токарных станков, оснащенных системой ЧПУ, было максимально эффективным, необходимо тщательно разработать технологический процесс обработки, а также составить программу, которая будет управлять работой оборудования. При решении этих вопросов надо учитывать ряд важных параметров: необходимость увязки систем координат оборудования, расположения на нем обрабатываемой заготовки и исходного положения рабочего инструмента с его дальнейшими перемещениями, которые он должен автоматически совершать в процессе работы.

Принцип числового программного управления токарным станком

При составлении программы для такого станка принимают во внимание, что рабочий инструмент перемещается по координатным осям обрабатываемой детали, которая находится в неподвижном состоянии

Что важно, он перемещается в прямолинейном направлении по осям, параллельным осям обрабатываемой заготовки

При составлении такой программы придерживаются следующего алгоритма.

Технологический процесс делится на три этапа: черновая, чистовая и отделочная обработка. Чтобы повысить производительность выполнения работ и снизить их трудоемкость, черновые и чистовые операции стараются объединить.
Чтобы минимизировать погрешности фиксации и базирования обрабатываемой детали, ее технологические и конструкторские базы совмещают по определенным правилам.
Полную обточку детали желательно выполнить с минимальным количеством ее установок.
Необходимо придерживаться рационального подхода к вопросам обработки заготовок. Это предполагает, к примеру, обточку частей цилиндрических и конических заготовок с небольшой жесткостью только после того, как выполнена обработка их участков, отличающихся достаточной жесткостью.

В технологическом процессе, который предполагает использование для обработки токарных станков, оснащенных ЧПУ, под отдельной операцией понимается обработка, выполняемая на одном станке. При этом такие операции могут разделяться на отдельные переходы, подразделяемые на самостоятельные проходы.

Существуют определенные правила разработки программ последовательности работы с обрабатываемой заготовкой, придерживаясь которых можно обеспечить высокое качество готового изделия. В соответствии с этими правилами, в компьютерной программе для токарного станка задаются следующие параметры: число переходов и проходов, общее количество установок, вид обработки, которой подвергают заготовку, количество режущих элементов и их типоразмеры. Если технические возможности оборудования позволяют, то желательно все инструменты, участвующие в работе, помещать в один резцедержатель.

Револьверная головка SAUTER для токарного станка с ЧПУ

Но не всегда резцедержатели агрегата позволяют установить в них все элементы, которые участвуют в обработке. В таких случаях, не являющейся большой редкостью, в управляющей программе предусматривают приостановку работы, которая необходима для замены инструмента. Кроме того, при использовании таких станков можно разбить процесс обработки на несколько частей, чтобы не приостанавливать его для замены инструмента. Большая часть моделей токарных станков с системами ЧПУ оснащена резцедержателями, в которых можно зафиксировать ограниченный набор режущих инструментов. В большинстве случаев для работы таких устройств используют инструмент, оснащенный многогранными режущими пластинами. Чтобы быстро привести его в порядок, если режущая грань износилась, достаточно просто повернуть пластину и продолжить работу.

Среди наиболее распространенных инструментов, которыми оснащаются токарные агрегаты с ЧПУ, можно отметить следующие: для растачивания — резцы, режущие пластины которых наплавлены или закреплены механическим способом; для нарезания резьбы — трехгранные сборные резцы; для обработки отверстий и выполнения подрезки — ромбические резцы с твердосплавными пластинами. Все инструменты устанавливаются в резцедержателе в той последовательности, в которой они участвуют в обработке. Точкой отсчета, задаваемой в компьютерной программе управления, является закругление при вершине резца или сама его вершина.

Токарный станок с ЧПУ DMTG модель CKE6150Z

Управление резцедержателем

Резцедержатель представляет из себя, достаточно точный механизм, обеспечивающий жесткость крепления резца в заданных позициях. Правильное положение рукоятки резцедержателя в зажатом виде должно соответствовать положению часовой стрелки на 3-4 часа. Это положение обеспечивается положением проставной шайбы под гайкой рукоятки резцедержателя. Зажим рычага производится средним локтевым усилием. А отжис рукоятки нельзя делать давлением своего веса во избежание потери веса. Отжим рукоятки делается одним или несколькими короткими толчками основанием ладони в направлении против часовой стрелки. Перед поворотом резцедержателя убедитесь в отсутствии препятствий для него самого и закрепленного в нем инструмента. Большую опасность представляют препятствия со стороны вращающихся элементов станка.

Перечень технических характеристик

Ученый токарно-винторезный комплекс

Эксплуатационные и технические параметры, которыми должен обладать токарно-винторезный комплекс, зависят от специфики его конструкции и комплектации. Поэтому сначала необходимо определить оптимальные характеристики и затем согласно им, выполнять выбор оптимальной модели.

Прежде всего следует изучить общие технические характеристики. К ним относятся максимально допустимые размеры обрабатываемой детали – длина, диаметр и масса. Затем учитывается расстояние от оси шпинделя до поверхности станины. С помощью универсальных станков можно обрабатывать детали как в центрах, так и в патроне.

Последующий анализ лучше всего сделать по блокам станка.

Шпиндель:

максимальный диаметр прутка, устанавливаемый в сквозное отверстие;
частота вращения шпиндельной головки в прямом и обратном направлении;
число скоростей — прямых и обратных;
максимальный крутящий момент.

Суппорт и параметры подач:

величина продольного и поперечного смещения;
число продольных и поперечных подач;
характеристики нарезаемой резьбы — шаг, количество и пределы.

Для примера можно ознакомиться с описанием профессионального токарно-винторезного станка:

Особенности работы на токарном станке по металлу

Чтобы создавать качественные изделия на токарном станке, нужно учитывать некоторые особенности и рекомендации опытных мастеров. Советы по использованию и обслуживанию:

Прежде чем начать работу требуется проверить крепления основных деталей, резцов и заготовки

Они не должны двигаться при касаниях
Также важно уделить внимание первичной настройке.
Не рекомендуется класть на станину посторонние предметы или инструменты.
После выключения станка рабочую поверхность и резцы нужно продуть с помощью компрессора.
Подвижные элементы требуется смазывать для предотвращения застреваний.
При работе с заготовками необходимо надевать защитные очки, чтобы избежать попадания стружки в глаза.. После завершения работы нужно почистить станок от скопившейся грязи и отходов производства

Нельзя работать повреждённым резцами, свёрлами и фрезами. Станки с числовым программным управлением требуют постоянной диагностики. Работать за ними могут люди с опытом программирования. Оператор настраивает программу, по алгоритму которой будут двигаться подвижные элементы и работать двигатели. Токарные станки являются ключевым оборудованием на различных видах производства. С их помощью можно совершать ряд операций, которые облегчают труд человека

После завершения работы нужно почистить станок от скопившейся грязи и отходов производства. Нельзя работать повреждённым резцами, свёрлами и фрезами. Станки с числовым программным управлением требуют постоянной диагностики. Работать за ними могут люди с опытом программирования. Оператор настраивает программу, по алгоритму которой будут двигаться подвижные элементы и работать двигатели. Токарные станки являются ключевым оборудованием на различных видах производства. С их помощью можно совершать ряд операций, которые облегчают труд человека.

Принцип работы

Обрабатываемая деталь закрепляется на планшайбе, которой
сообщается вращательное движение в горизонтальной плоскости. Режущие
инструменты закрепляются в боковом и верхних суппортах. Боковой суппорт 3
служит в основном для обточки наружных поверхностей, выточки канавок и подрезки
торцов; в его четырехпозиционной головке закрепляются резцы различных типов.
Верхний поворотный суппорт Биспользуется для обработки наружных и
внутренних конических поверхностей. Верхний суппорт Г имеет пятипозиционную
револьверную головку, в которой закрепляются инструменты, предназначенные
главным образом для обработки отверстий.

Рис 1, д

Карусельные станки, предназначенные для
обработки деталей диаметром больше 1500 мм, изготовляют с двумя вертикальными
стойками. Диаметр стола у таких станков доходит до 25 м. Карусельные станки
значительно удобнее лобовых как в отношении установки и закрепления деталей,
так и в отношении точности обработки и производительности. Удобное расположение
стола (горизонтальное) позволяет сравнительно просто и быстро устанавливать
крупные детали для обработки и снимать их со станка. В серийном производстве
находят применения многорезцовые токарные станки и токарно-револьверные станки,
в массовом производстве — токарные полуавтоматы и автоматы.

Характеристика токарных станков

Модель станка	Растояние между центрами, мм	Наибольший диаметр обрабатываемого изделия, мм	Диаметр прутка, проходящего через отверстие в шпинделе, мм	Пределы частот вращения шпинделя, об/мин	Пределы подач, мм/об	Мощность главного электро-двигателя, кВт
		над станиной	над суппортом			продольных	поперечных
1612П	500	260	140	18	33,5-1520	0,008-0,2	0,008-0,0075	1,5
ТС 135	500	270	140	18	33,5-2000	0,008-0,2	0,0003-0,0075	2,8
1615М	750	320	150	18	44-1000	0,006-2,72	0,025-1,1	2,8
1661	750 1000	320	170	32	16-2000	0,041-1,082	0,013-0,35	4,5
1Л61	500	170	32	10-1250	0,041-1,082	0,013-0,35	2,8
1161	750	320	175	34	16,5-1180	0,05-1,6	0,025-0,8	4,5
ТВ320	500	320	170	24	36-2000	0,03-0,48	0,012-0,184	2,8
1А62	750 1000 1500 2000	400	210	36	11,5-1200	0,082-1,59	0,027-0,52	7,0
1616	750	320	175	34	44-1980	0,06-3,6	0,044-2,47	4,5
1Д62М	750 1000 1500	410	210	37	11,5-600	0,082-1,59	0,027-0,52	4,3
1М620	710	400	220	48	12-3000	0,075-4,46	0,037-4,46	14
1624	1000	500	290	56	10-1400	0,07-2	0,035-1,0	7,0
1Б20П	400	220	50	16-1600	0,05-2,8	0,025-1,4	4,1
1Д63А	1500 3000	615	345	68	14-750	0,15-2,65	0,05-0,9	10
1А64	2800	800	450	80	7,1-750	0,2-3,05	0,07-1,04	20
165	2800	1000	600	80	5-500	0,2-3,05	0,07-1,04	28
1658	8000	1000	650	80	5-500	0,2-3,05	0,07-1,04	28
1660	6300	1250	860	75	3,15-200	0, 19-11,4	0,075-4,5	60

Используемая
литература

1.
Г.А. Левит. Металлорежущие станки, 2 изд., т. 1, М., 1965.

.
Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело. Уч. Пособие для проф.
техн. училищ. — М: Высшая школа, — 1972. — 304 с.

.
Ятченко С.В. «Токарное дело», М.: Сельхозгиз, 1958 г., 532 с.

.
Михайлин, Ю.А. Конструкционные полимерные композиционные материалы. — Санкт —
Петербург: Научные основы и технологи. 2008 г.

5. Классификация
токарных станков — http://delta-grup.ru/bibliot/4/21. htm <http://delta-grup.ru/bibliot/4/21.htm>

Управление токарным станком: как включить устройство и начать работу

Сперва необходимо установить заготовку в двух шпинделях и проверить надежность крепления. Если на большой скорости один из держателей вылетит из своего места, возможны тяжелые последствия, как для аппаратуры, так и для инженера. Второй этап – выбор и установка инструмента. При классических задачах используются резцы, иногда могут понадобится сверла или метчики (при сверлении отверстий и нанесении внутренней резьбы). В оборудовании, оснащенном ЧПУ обе эти операции часто выполняются автоматически. На полуавтоматах это делает оператор.

Дальнейшие действия могут быть различными в зависимости от типа машины.

На автомате:

● Разработать проект, ввести данные в систему управления.
● Включить токарный станок.
● Следить за правильным исполнением процедуры.

Для ручного производства:

● Произвести включение двигателя.
● С помощью коробки скоростей выбрать оптимальное число вращений в секунду.
● Ручками и колесом управлять за передвижением суппорта, срезая нужный размер верхнего слоя.

Также на разных этапах должен проводиться контрольный замер. Затем можно произвести шлифовку.

Как правильно купить б/у

Как правило, любое оборудование требует тщательного осмотра перед покупкой. Всё это для того, чтобы ваша покупка работала ещё очень долго. Привилегии имеют все критерии:

Срок службы.
Правильность эксплуатации.
Условия содержания агрегата.
Ценовая категория.
При покупке станка паспорт на него обязательно должен быть.
Фото размещённые на сайте не всегда правдивые, поэтому при выборе станка необходим визуальный осмотр.
И многое другое.

Если вы собрались покупать станок бывшего употребления, обязательно пролистайте интернет, где всё дословно и понятно написано. Ценовая категория этого оборудования колеблется от 80 000 тысяч рублей и выше. Однако цена не говорит за качество. Можно купить дорогой, но он быстро сломается и потребует капитальный ремонт, а можно купить дешёвый и он прослужит у вас долгое время. Огромное количество объявлений размещено на известном всем и каждому портале объявлений «Авито», именно там и можно выбрать для себя подходящий б/у станок.

Токарно-винторезный станок CNC

Достойная замена старому износившемуся оборудованию – токарно-винторезный станок CNC. Его легко устанавливать и просто эксплуатировать, кроме того, он отвечает последним требованиям современной промышленности.

Производительность таких станков намного выше остальных существующих моделей соответствующего класса. К слову сказать, любое предприятие, которое приобретает на свое производство такое оборудование, в один счет решает существующие проблемы с малой производительностью. Станок CNC можно использовать в условиях единичного изготовления деталей, а также на производстве с применением трудоемких технологий. Среди преимуществ данного агрегата можно выделить надежность в работе и высокую точность обработки заготовок.

Устройство токарного станка

Существует несколько основных деталей токарного станка. Каждая из них влияет на работу остальных. Помимо ключевых узлов, на оборудование можно устанавливать различные приспособления для токарных станков.

Станина

Чтобы станок был неподвижен во время работы, все детали закрепляются на тяжёлой станине. Она представляет собой два вертикальных ребра, которые закрепляются на неподвижном основании. В нижней части основания могут располагаться отсеки для хранения инструмента и оснастки. На верхней части закрепляются поперечные рейки, по которым передвигаются суппорта и задняя бабка (каретка).

Передняя шпиндельная бабка

В этой детали располагается шпиндель с патроном, подшипники и система управления станком. Внутри находятся подвижные шестерни, через которые на резец передаётся вращательное усилие.

Задняя бабка

Представляет собой подвижный узел станка. С помощью задней бабки закрепляется заготовка на шпинделе. Состоит из двух частей. Нижняя считается неподвижной и играет роль основания. Верхняя перемещается по валу, который проходит внутри задней бабки.

Суппорт

На верхней части суппорта закрепляются резцы и различные токарные инструменты. Суппорт является подвижным элементом. Если установить центральную точку станка, эта деталь передвигается в четырёх направлениях, обрабатывая заготовку.

Что такое токарный станок?

Чтобы понять, что такое токарный станок, необходимо представлять себе из чего состоит это оборудование и как им правильно управлять. При знании технических характеристик проще выбрать подходящую модель.

Токарные станки представляют собой промышленной оборудование, которое может использоваться как для обработки различных видов металла, так и дерева. С помощью таких машин можно изготавливать детали различной формы. Это могут быть металлические кольца, шкивы, втулки, муфты, гайки и валы. Токарное оборудование часто используется для создания специальных канавок на заготовках. С его помощью отрезают части детали, обрабатываются готовые отверстия и создаётся резьба.

Какие детали может обрабатывать

На токарных станках могут обрабатываться детали, имеющие вид тела вращения. К ним относятся:

валы;
оси;
диски;
цапфы;
фланцы;
муфты;
кольца;
втулки;
гайки и т. д.

Кроме этого, можно сделать нарезку внутренней и наружной резьбы, точение и растачивание различных поверхностей, подрезание торцов, точение внутренних и наружных канавок, сверление, развертывание отверстий и т. д.

Как видим, токарный станок служит для множества операций и необходим в любом производстве. Рассматривая различные виды оборудования, нужно иметь в виду, что возможность установки дополнительного оборудования позволяет значительно расширить производимые операции.
