Буронабивные сваи с обсадной трубой

Классификация свай

Буронабивные сваи различаются по форме, материалу, способу изготовления и технологии армирования.

Сваи могут быть в форме цилиндра одного сечения или разного, в том числе с уширением нижнего конца.
Материал — бетон, смесь бетона и арматурной стали, раствор цемента и песка.
По способу армирования бывают с армированными каркасами по всей длине или её части.

Способ изготовления будет зависеть от того, какие геологические и гидрогеологические условия на строительной площадке. Также на выбор технологии повлияет и тип рабочего оборудования.

Можно выделить основные способы изготовления свай:

Обустройство специальных креплений стен скважин.
Обустройство стен таким образом, который защищает их обрушения: чаще всего для этого применяют глиняный раствор или воду под большим давлением.
Крепление стен скважины с помощью обсадных труб: неизвлекаемых или инвентарных.

В Своде правил под названием — СП 50-102-2003 есть полная классификация всех видов буронабивных свай. Там описано, как проектируются различные виды фундаментов, в основе которых установлены сваи.

Решение о применении того или иного вида свай в качестве фундамента или ограждающей стенки принимают, основываясь на результатах проведённых инженерно-геологических работ. Изыскания помогут определить свойства грунта и наличие грунтовых вод.

Разновидности набивки свай

Буронабивные сваи – один из наиболее эффективных методов обустройства заглубленного фундамента. Его особенность – скважины бурят до требуемой отметки, под сваи формируется ствол с увеличением нижней части и набиванием бетонной смеси (грунта или песка). Так называемое «уширение» нижнего отрезка образуется при бурении грунта специальным оборудованием, позволяющим распирать породу. После этого производится трамбовка бетонной смеси. Иногда используют взрыв направленного действия внизу скважины с целью уплотнения.

Цилиндрические полости в грунтах получают разным способом, из-за чего набивка сваи классифицируется на:

Буронабивные.
Песчаные.
Грунтобетонные.
Пневмонабивные.
Частотрамбованые.
Вибротрамбованые.

Грунты «диктуют» свои условия по выбору технологии, но на сегодня есть возможность строить высотные здания практически в любых условиях, благодаря использованию одной из них. Специалисты определяют, какой метод будет наиболее эффективным:

без укрепления стенок колодца;
с глинистым раствором для крепления пробуренного ствола;
с применением обсадных изделий.

Вид установки свай определяется в зависимости от типа почвы, во многих случаях требуется укрепление пробуренного ствола

Преимущества использования обсадных труб

Чем хороши буронабивные сваи, установленные на основе технологии использования обсадных труб? Итак, знакомьтесь со списком преимуществ:

стабильное качество бурения;
идеальная вертикальность;
возможность прорези жестких слоев;
защита конструкции от грунтовых вод;
экономия бетона;
возможность разбуривания;
из-за отсутствия вибрационного воздействия на грунт возможность монтажа рядом с существующими строениями;
точный контроль процесса бурения;
исключение появления шеек при заполнении скважины;
возможность извлечения из скважины валунов;
высокая надежность конструкции;
уменьшение числа ошибок при монтаже;
благодаря возможности уширения можно использовать несущую способность конструкции максимально полно;
высокая производительность, если сравнивать такой тип свай с буронабивным обычной направленности.

Буронабивные изделия без обсадной трубы

Само понятие «набивная свая» подразумевает большое количество методов изготовления этих изделий и их конструкции. Однако, для всех видов набивных свай характерно одно — технология установки. В грунте делается скважина, которая обязательно заливается бетоном.

Впервые такие сваи были предложены для использования в 1899 году, сегодня технология ее установки и способ заполнения скважины бетоном зависят от нескольких факторов:

механовооруженность строительства фундамента;
геологические условия;
гидрогеологические условия;
эксплуатационные требования к фундаменту.

Среди современных тенденций устройства набивных изделий является увеличение площади опирания сваи на грунт, с помощью повышения несущей способности, использование в строительстве жилых помещений коротких свай, создание организаций специализирующихся на устройстве набивных изделий.

Устройство сваи может производиться двумя основными способами: набивным и забивным. При забивном методе процесс устройства сваи происходит на строительной площадке, в процессе строительства фундамента. В данном случае срезаются оголовки забитых изделий, отчего происходит потеря железобетона. Порой эти потери составляют около одной пятой всего объема забитых в грунт изделий. Набивной метод может использоваться даже в условиях плотных городских застроек, а также при ремонте или реконструкции объекта.

Набивной метод это прекрасный способ избежать больших потерь, увеличив при этом надежность фундамента при его возведении в сложных условиях. Среди основных способов установки набивных свай по этому методу можно выделить:

пробивка скважины;
раскатка скважины;
установка буронабивного изделия.

Буронабивные сваи

Название «буронабивные сваи» говорит само за себя. Если это понятие обозначить простым языком, то можно сказать, что забуренный ствол набивается наполнителем. В качестве такового используются арматурная сталь для каркаса, металлическая труба для обсадки скважины и бетон.

Таким образом глубоко в земле создается прочный стержень, именуемый свая, способный воспринимать большие нагрузки и от грунта, и от будущих зданий и сооружений. Серия таких свай, увязанных в единую конструкцию, создает надежный фундамент.

Подготовка под установку буронабивных свай

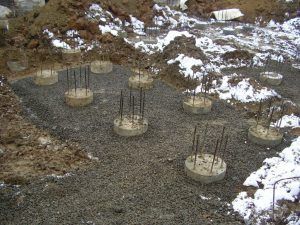

Залитые буронабивные опоры

Технологии промышленного строительства в настоящее время плавно перетекают в жилищное и гражданское. Одна из них – применение буронабивных свай для возведения новых зданий в местах имеющихся застроек или на сложном ландшафте.

Также их успешно применяют для укрепления фундаментов существующих зданий и сооружений. В зависимости от условий и качества грунтов подготовка под устройство свай подразделяется на:

бурение в плотных грунтах;
бурение в грунтах ослабленных и неоднородной плотности;
бурение скважин в слабых почвах с применением обсадных труб.

Устройство свай в обсадных тубах допускает возможность их увязки в свайные кусты и сложные фундаментные конструкции

Немаловажно, что устройство буронабивных свай с применением обсадных труб в отдельных случаях выполняется в грунтах любого качества

Устройство буронабивных свай в плотных грунтах

В данном случае бурение плотного грунта под сваи выполняется буровой установкой, действующей методом вращения. Для этого используются специальные устройства – шнеки, желонки, буровые цилиндры.

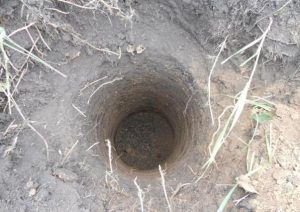

Шурф под сваю

Почва из скважины удаляется с площадки, а верхняя часть ствола оснащается специальным патрубком во избежание попадания в скважину лишнего грунта и мусора.

Если же скважина требует бурения, то эта работа выполняется при помощи специального уширителя, который крепится к установке вместо бура. После окончания процесса бурения, дно скважины уплотняют щебнем или плотным бетоном.

Далее происходит процесс создания самой сваи в строгом соответствии с проектом: установка арматурного каркаса (при необходимости) и бетонирование. Заливка бетонной смеси производится при помощи динамичной опалубки, в качестве которой используются бетонолитные трубы.

Приготовление бетонной смеси осуществляется в передвижных бетономешалках или организовывается доставка ее бетоновозами с территории завода-изготовителя. Для улучшения плотности и прочности бетона, его уплотнение выполняется глубинными вибраторами. Часто используют также вибраторы, установленные на приемном бункере в жерле скважины. Свайный оголовок формируется с помощью специальной инвентарной опалубки многоразового использования. В процессе армирования оголовка устанавливаются необходимые закладные детали и соединительные элементы.

Установка буронабивных свай в неоднородных грунтах

Процесс бурения шурфа

Буронабивные сваи в неустойчивых, неоднородных и ослабленных грунтах монтируются по особой технологии. Как и в предыдущем случае, бурение скважин выполняется способом вращения. При необходимости (для прохождения буром скальных участков) используются приспособления ударного действия.

А с целью защиты стен скважины от обрушения ее полость заполняется водой под давлением или раствором глины. Работа с глинистыми смесями создает сложности при использовании ее в зимнее время, а также усложняет пооперационный контроль за качеством производимых работ.

Далее забуренная скважина подлежит заполнению в строгом соответствии с проектом. Способы армирования, бетонирования, уплотнения бетонной смеси практически не отличаются от описанных выше. Эти работы выполняются после очистки забоя от воды, глины, а также уплотнения днища скважины.

Бетонная смесь изготавливается по лабораторному подбору с применением пластифицирующих добавок для ее лучшей удобоукладываемости. При минусовых температурах применяются противоморозные добавки.

Рекомендуем посмотреть видео, рассказывающее о полном процессе установки буронабивных свай.

Технологическая последовательность устройства буронабивной сваи

• Установить буровую установку в рабочее положение в соответствии с инструкцией по эксплуатации буровой установки. • Привести рабочий орган буровой установки в рабочее положение в соответствии с инструкцией по эксплуатации к буровой установке и установить его на место бурения. • Пробурить скважину на проектную глубину (≈10 м) с записью в общий журнал работ и ведомость пробуренных скважин, при этом:

— установить первую секцию обсадной трубы; — начать бурение скважины с заглублением первой секции обсадной трубы, не доведя погружение секции обсадной трубы на 0,5м до уровня земли бурение прекратить; — установить следующую (вторую) секцию обсадной трубы с креплением ее к первой специальными накладками на болтах, согласно инструкции по эксплуатации бурового оборудования;

— продолжить бурение скважины до проектной отметки с погружением обсадной трубы;

• Обсадная труба заглубляется ниже нижнего торца скважины на 1 м; • Проверить скважину на наличие воды с измерением уровня грунтовых вод; • Из несущего пласта нескального грунта отобрать три образца, для визуального их освидетельствования на соответствие проектному грунту, с оформлением акта освидетельствования скрытых работ, выполненных на строительстве, с составлением исполнительной схемы.

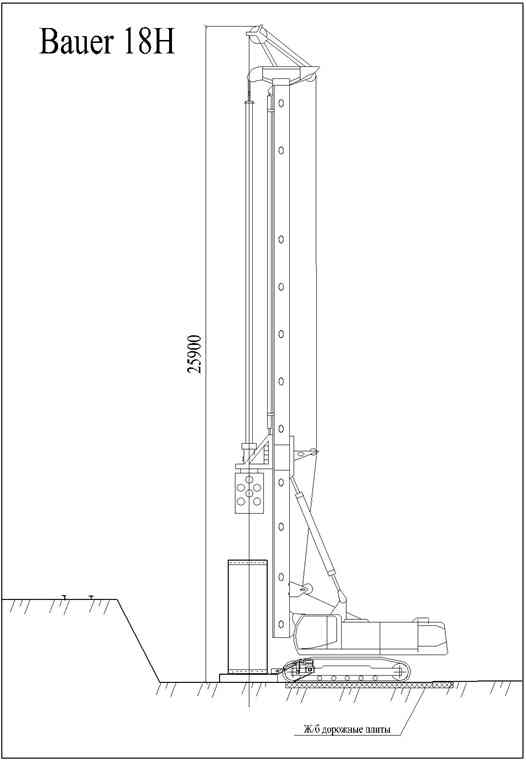

Рисунок 2 – Бурение скважины буровой установкой

• Собрать погрузчиком и погрузить в автосамосвал выбранный из скважины грунт с вывозом. • Установить арматурные каркасы в скважину в соответствии с рабочими чертежами и приложением А, для чего:

— собрать каркас перед установкой; — закрепить фиксаторы защитного слоя; — проверить, соответствует ли величина наружного диаметра каркаса, аналогичному размеру приведенному в рабочих чертежах, при закреплении фиксаторов защитного слоя соответствие размеров внутреннему диаметру обсадной трубы, а также очищены ли стержни от грязи и ржавчины, нет ли изгибов арматуры; — приварить упор в нижней части каркаса в соответствии с рабочими чертежами для закрепления каркаса в скважине; — установить каркас в скважину с помощью автокрана в проектное положение; — приварить контрольный стержень к верхнему торцу каркаса, стержень должен возвышаться на 20 см выше края обсадной трубы для контроля вертикального положения; Оформить акт освидетельствования скрытых работ выполненных на строительстве с составлением исполнительной схемы .

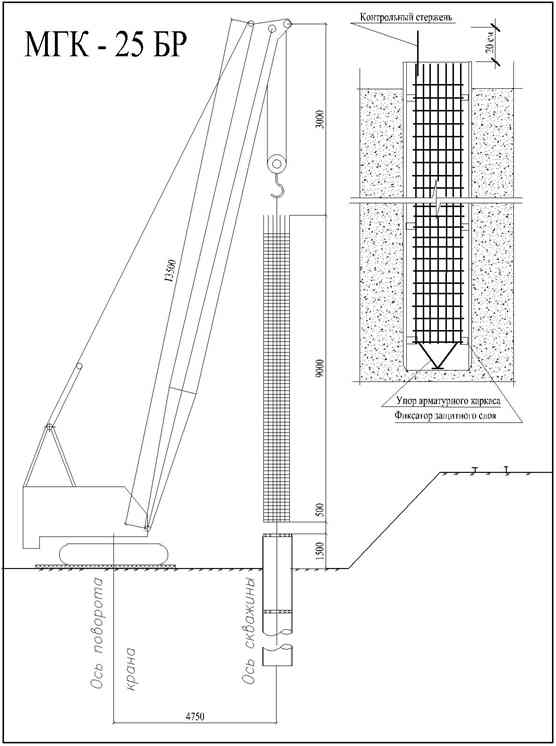

Рисунок 3 – Установка каркаса в скважину краном

• Заполнить скважину бетонной смесью в соответствии с приложением А, для чего:

— определить объем поступившей бетонной смеси в приемном бункере; — взять пробу бетона и забить в стандартную форму для проведения лабораторного анализа, с записью в журнал бетонных работ; — опустить бетонолитную трубу до низа скважины; — подать бетонную смесь в скважину, но не более 4 м3 за один раз при этом, выдержать проектное (вертикальное) положение арматурного каркаса с помощью контрольного стержня, не допуская поднятия его смесью, поступающей из бетонолитной трубы; — поднять бетонолитную трубу до уровня промежуточного верха уложенной бетонной смеси; — поднять обсадную трубу с помощью вибратора, не доходя до верха уровня уложенной бетонной смеси на 150 мм; — определить уровень бетонной смеси после укладки каждых 4 м3 бетонной смеси, сравнивая фактический уровень и уровень по расчету с записью в таблицу приведенную в приложении А, при этом отклонение объема укладываемой бетонной смеси от объема скважины не должно превышать в большую строну 25 % в меньшую сторону 12% в соответствии с ВСН 165-85; — подать следующие объемы бетонной смеси не более 4 м3 за один прием, до проектной отметки, поднимая каждый раз обсадную трубу, с записью времени, количества уложенного бетона, температуры воздуха, в журнал бетонных работ. Обсадная труба поднимается не доходя до уровня земли на 150 мм, для схватывания бетонной смеси в оголовке сваи при этом оставшуюся секцию обсадной трубы необходимо поворачивать для предотвращения схватывания металла с бетоном; — демонтировать оставшуюся секцию обсадной трубы, после схватывания бетонной смеси ( не менее 6 часов после укладки); — срезать контрольный стержень с верха арматурного каркаса.

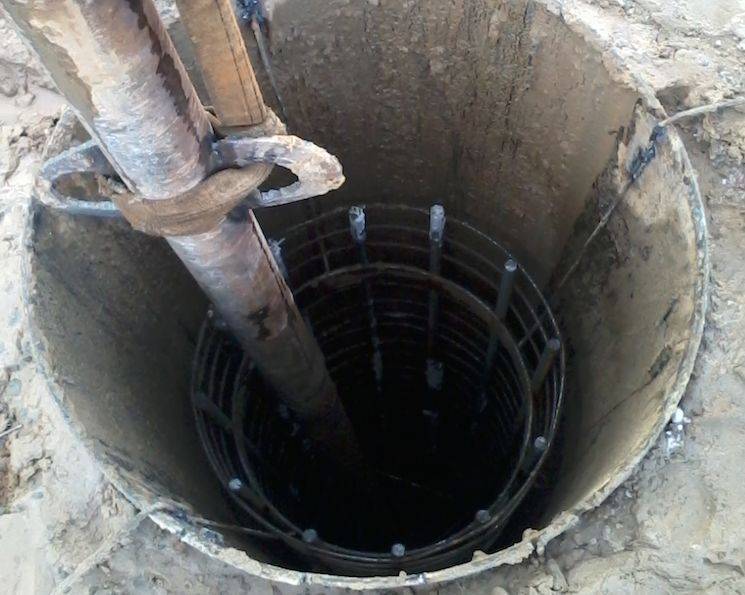

Рисунок 4 – Демонтаж обсадной трубы

• Установить рабочий орган в транспортное положение в соответствии с инструкцией по эксплуатации буровой установки.

Оформить акт промежуточной приемки ответственных конструкций с исполнительной схемой, с указанием:

— расположения геодезических знаков (в том числе временных); — расположения знаков закрепления оси сооружения; — высотных отметок проектных и фактических; — фактических геометрических размеров.

• Выполнить остальные буронабивные сваи.

СНиП по буронабивным сваям в обсадных трубах

При устройстве буронабивных скважин с обсадной трубой мы руководствуемся общими нормативами СНиП на свайные фундаменты и земляные сооружения:

03.85 – регламентирует устройство свайных фундаментов;
01.87 – фундаменты и земляные сооружения;
01.84 – конструкции из бетона и железобетона.

Стальные обсадные трубы для буронабивных свай – ГОСТ 632-80. Стандартные диаметры обсадных труб для буронабивных свай:

наружный от 62 до 167 см;
внутренний 54-158.

Масса секции обсадной трубы для буронабивных свай длиной 1 метр соответственно от 440 до 1740 килограммов, шестиметровой – от 2220 до 8100. Толщина стенки трубы при меньшем диаметре 40 миллиметров, при больших – 50.

Оборачиваемость обсадных труб при устройстве буронабивных свай с учетом потерь зависит от глубины скважины:

до 100 метров – 10 оборотов;
до 200 – 7;
более 200 – 5.

Армирование буронабивного фундамента

Классическое армирование элемента круглого сечения представляет собой шесть или более стержней, расположенных по периметру сечения.

Для свай малого диаметра (менее 250мм) размещение такого количества арматурных прутов не актуально. При таких диаметрах, как правило, ограничиваются каркасом из четырех продольных стержней.

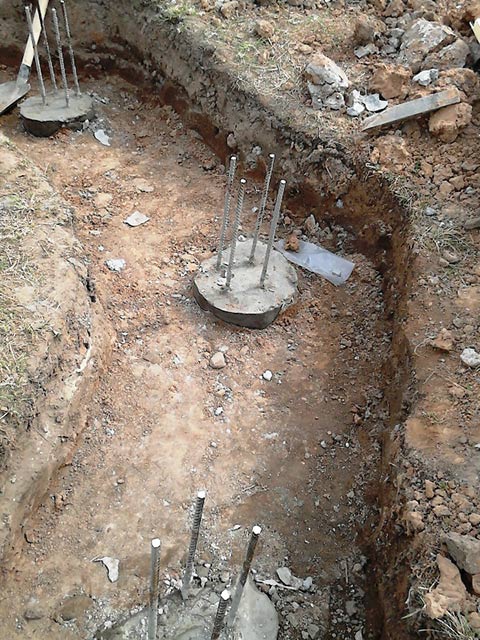

Внешний вид оголовка буронабивной сваи с армированием в четыре стержня.

При ещё меньших диаметрах (порядка 100мм) и вовсе ставят один стержень по центру. Такие сваи не могут воспринимать хоть сколько-нибудь существенные горизонтальные усилия или опорные моменты. Центральный стержень может лишь обеспечить формирование опорного узла для вышестоящих конструкций.

Поперечное армирование часто представляет собой спираль из проволоки Ф3мм Вр-1 или же хомутов замкнутого сечения из Ф6мм А-I (А240). Для повышения жесткости арматурного каркаса применяют кольца из стальной полосы.

Схема армирования буронабивной сваи (поперечное армирование условно не показано).

Арматурный каркас для буронабивной сваи.

4 Рекомендации по применению буронабивных конструкций

Сваи можно монтировать без выполнения крепления стенок в тех случаях, когда грунт имеет тугопластичный и твердый характер (например, набухающий либо глинистый грунт), а также при общей протяженности свай не более 30 метров. А вот изделия с креплениями целесообразно применять тогда, когда фундамент устраивается:

в районах с оползневыми грунтовыми явлениями;
в стесненных условиях;
на землях со сложными геологическими условиями.

Нежелательно использовать описанную технологию для фундаментных работ, при которых необходимо выполнять укрепление скважинных стен избыточным водяным давлением.

Технология устройства буронабивных свай с использование обсадной трубы

Монтажные работы по обустройству буронабивных свай с обсадными трубами требует предварительной подготовки необходимого оборудования и материалов. В частности речь идет о следующем:

При недостаточном бюджете на строительство можно использовать ручные приспособления для бурения скважин и погружения обсадной трубы. Однако следует учесть, что в таком случае придется потратить много сил и времени.

Использование обсадной трубы

Все строительные процессы выполняются в несколько этапов. В случае с обустройством буронабивных свай все действия выполняются в определенной последовательности.

На первом этапе выполняется разметка свайного поля. Вначале определяют расположение угловых скважин, далее выполняют разметку торцевых стен. Чтобы правильно вывести прямой угол между стенами, можно воспользоваться правилом «египетского треугольника». В этом случае необходимо отмерить по одной грани 3 метра, по другой – 4 метра. Для получения угла 900 расстояние между этими точками должно составлять 5 метров. Также проверить правильность углов можно сверкой диагоналей, они должны быть равными.

Далее процесс предполагает доставку и установку оборудования, с помощью которого будет осуществляться бурение скважин.

Непосредственно процесс установки буронабивной сваи предполагает выполнение следующих действий:

С помощью специального бурового оборудования бурят скважину заданной ширины и глубины.
Используя другое оборудование, обсадную трубу погружают в грунт до определенной отметки. Если труба имеет недостаточную длину, то ствол наращивают аналогичным элементом. При этом в большинстве случаев используется резьбовое соединение.
Грунт, осыпавшийся в полость трубы, извлекают.
Внутрь обсадной трубы помещают заранее подготовленный каркас из арматурных прутьев.

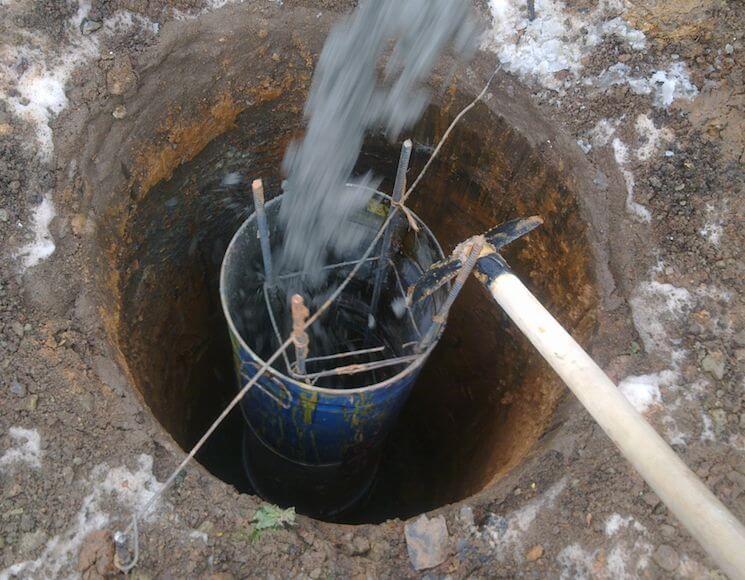

Полученную конструкцию набивают бетонной смесью с помощью специального подающего канала бетоносмесителя. Подача бетона осуществляется определенными порциями и сопровождается постоянной трамбовкой смеси. Это необходимо для удаления воздушных пузырьков из бетона.
Завершающим процессом является посекционным извлечением обсадной трубы. В процессе подъема обсадной трубы происходит одновременное уплотнение бетонной массы благодаря ее возвратно-поступательным движениям.

Электрический бур

При необходимости строительства скважин больших диаметров применяют электрический бур. Размеры буров для свайных фундаментов такого типа достаточно велики и позволяют производить отверстия диаметром более 50 сантиметров.

Устройство. Механизм представляет собой следующую конструкцию:

Электрический двигатель
С двух сторон к нему крепятся специальные ручки
Вращающийся механизм зажима

Принцип работы: при включении устройства в сеть начинает работать двигатель. Он удерживается специальными рукоятками. Двигатель подает работу винтовому устройству вращения. Устройство выполняет необходимую работу.

Часто к электрическому буру прилагается набор дополнительных принадлежностей, облегчающих проведение работы.

В настоящее время существует большое разнообразие моделей оборудования. Они относятся к разным ценовым категориям, умеют разные характеристики и способы работы. Производители буров для фундамента рекомендуют совершать приобретение оборудования после установки точных подсчетов планировки здания, установки размеров и типа фундамента.

Также главный критерий выбора – мощность устройства. От нее зависит потребление энергии, время работы, ее качество и необходимость прилагать дополнительные усилия. Электрические инструменты, обладающие наиболее высокими характеристиками, способы в короткие сроки справиться с работой. Так, для бурения скважины с глубиной, составляющей 100 сантиметров, потребуется всего лишь 10 минут работы устройства. При этом также стоит учитывать диаметр будущего отверстия. Чем он будет больше, тем больше увеличивается время работы. В любом случае оно будет намного ниже, чем время работы ручного инструмента.

При выборе оборудования стоит отдавать предпочтения моделям с функцией самозаточки. Все режущие элементы должны иметь высокую степень остроты. Только электрические буры с такими параметрами способны справиться с неровностями грунта, камнями, корнями деревьев и т.д. Низкие параметры устройств способствуют их быстрой поломке при работах на сложных участках грунта.

Технология бурения с защитой стенок скважин

Применяется также технология бурения с защитой стенок скважин от обрушения путем заполнения ее специальным глинистым раствором устье скважины укрепляют короткой обсадной трубой;

Технология сооружения буронабивных свай с бурением скважин под

а)- 1 стадия — крепление устья скважины обсадной трубой;
б — 2 стадия — извлечение грунта под защитой глинистого раствора;
в — 3 стадия — установка в скважину арматурного каркаса;
г — 4 стадия — бетонирование скважины методом ВПТ.

буровой станок;
короткая обсадная труба;
глинистый раствор;
рабочий орган бурового станка;
арматурный каркас;
бетонолитная труба с воронкой;
заслонка;
забетонированный столб

устье скважины укрепляют короткой обсадной трубой;
производится извлечение грунта из скважины под защитой бентонитового глинистого раствора;
в скважину устанавливают арматурный каркас;
скважину бетонируют методом вертикально перемещающейся трубы (ВПТ).

Бурение скважин свай под защитой инвентарных обсадных труб наиболее часто применяют для фундаментов мостов.

Для крепления стен скважин используют инвентарные стальные обсадные трубы диаметром 1,2; 1,5; 1,7; 2,0 м. Они состоят из стыкуемых резьбовыми конусными пробками промежуточных секций длиной 2, 4 и 6 м и ножевой секции с режущей коронкой с зубьями.

При применении этой технологии сначала проводят подготовительные работы:

срезку бульдозером с погрузкой в автосамосвалы с помощью погрузчиков и складирование в отведенное место растительного слоя грунта, планировку рабочей площадки и устройствоподъездов;
разбивку и закрепление осей опоры и каждой сваи на базе геодезической разбивочной основы;
доставку и сборку бурового, кранового и бетонолитного оборудования;
подготовку площадки из железобетонных плит под буровую машину и другое оборудование, установку инвентарной опорной плиты бурового стола.

После выполнения всех подготовительных работ бурение скважин производят в следующем порядке:

№	Порядок работ
1	после установки буровой машины в рабочее положение с помощью стрелового крана устанавливают нижнюю часть обсадной трубы с ножевой секцией, последующие секции объединяют между собой конусными резьбовыми пробками (общая длина обсадной трубы назначается из условия возвышения ее над уровнем рабочей площадки на 1,5 м для возможности размещения обжимного хомута);
2	обсадные трубы погружают домкратами в грунт вращательно-вдавливающими движениями на проектную глубину;
3	удаляют грунт из полости обсадной трубы различными способами: в песчаных, глинистых грунтах пластичной, полутвердой и твердой консистенции применяют ударный грейферный или шнековый способ бурения, в водонасыщенных песках, плывунах и илах грунт разрабатывают желонкой с обратным клапаном (в процессе бурения непрерывно совершаются возвратно-вращательные и поступательные движения обсадной трубы);
4	грунт, извлекаемый из скважины, складируют в специальные емкости и затем вывозят в заранее отведенные места, грунт из скважин фундаментов русловых опор загружают на плашкоуты из инвентарных понтонов КС
5	по мере необходимости обсадную трубу наращивают очередными секциями при помощи стрелового крана, все секции заранее очищают от грязи (на строительной площадке организуется участок для очистки и мойки обсадных труб)
6	бурение производят на всю глубину, для контроля после установки станка на место бурения на его мачте, примерно в 1 м от поверхности земли (рабочего мостика), наносят линию условного нуля, от которого ведется отсчет
7	при разработке неустойчивых грунтов в скважине поддержи-вают уровень воды на 1…1,5 м выше уровня воды в реке дляпредупреждения наплыва воды и грунта в скважину
8	после достижения проектной отметки перед установкой арма-турного каркаса забой тщательно зачищают от бурового шлама
9	в ходе буровых работ постоянно следят за характеристиками проходимых грунтов, для контроля соответствия проектной геологии и выявления необходимости замены рабочего органа данные бурения заносятся в журнал бурения скважин; перед каждой установкой новой секции обсадной трубы, а также при изменении характеристик грунта лотом замеряют глубину скважины и определяют отметку дна;
10	в процессе бурения осуществляют постоянный контроль положения ножа обсадных труб относительно уровня разрабатываемого грунта

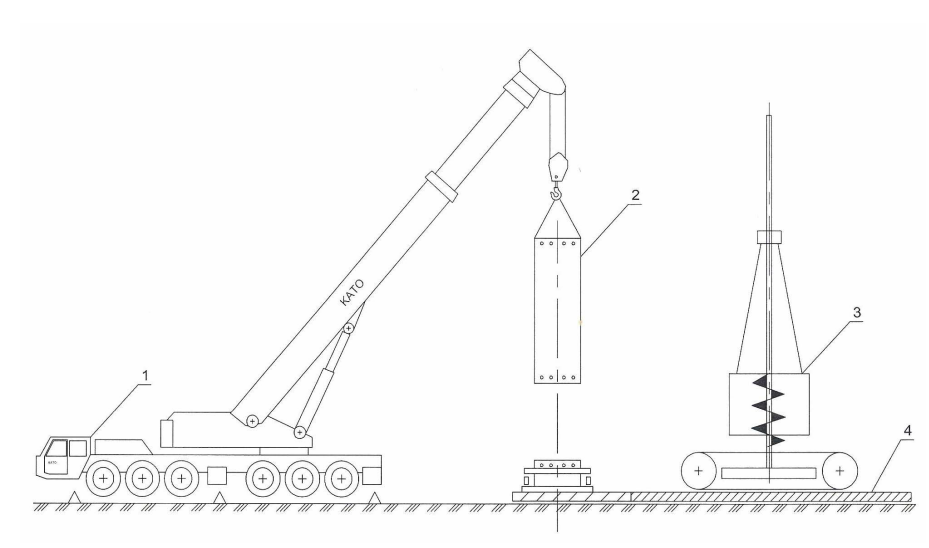

Наращивание обсадной трубы автокраном

По окончании бурения контролируют глубину скважины и качество зачистки забоя скважины путем медленного опускания рабочего органа и пробного забора бурового шлама со дна скважины.

Плюсы фундамента на буронабивных сваях

Фундаментное основание из таких свай обладает следующими преимуществами:

Универсален. Подходит почти для любого грунта, кроме совсем каменистого.
Неровность участка или его близость к воде вовсе не препятствие для свайного фундамента. Уровень строения всё равно задают непосредственно расположением несущих опорных элементов.
Экономичен. Денег на постройку такого фундамента расходуется гораздо меньше, по сравнению с другими типами.
Работы можно проводить в любое время года, сроки установки — достаточно быстрые.
Не нужно использовать спецтехнику, можно построить такой фундамент своими силами, что ещё раз говорит о его бюджетности.
Свайный фундамент не требует масштабных земляных работ, поэтому лишнее повреждение окружающего ландшафтного дизайна исключено.
Подобные фундаменты устойчивы к вертикальному движению грунтом, поскольку их основание располагается ниже точки промерзания.
Высокая несущая способность. Фундамент держит весовую нагрузку даже от тяжёлого здания. Обязательное условие — гидроизоляция между ленточным элементом и стенами постройки. Так можно уберечь от разрушения разные по свойствам материалы.

Недостатки основания из свай

Слабая теплоизоляция пола. Возможно попадание в дом сквозняков и прохлада. Рекомендуют обустраивать на первых этажах домов с таким фундаментом теплые полы.
Нет возможности оборудовать в доме подвал. Но если такой фундамент, например у бани, то там подвал ни к чему.
Расход бетона больше, по сравнению с забивными сваями. Поскольку нет уплотнения грунта около сваи в процессе ее изготовления.
Изготовление свай сложно контролировать.

Виды и характеристики

Разные условия строительства обусловили наличие нескольких разновидностей буронабивных свай. Обобщенная характеристика приведена в таблице:

№	Классификационный признак	Детализация
1	Конструкция	– цилиндрические;– с подошвой.
2	Технология устройства	– без оболочки; – снимаемая оболочка; – не снимаемая оболочка.
3	Устройство	– равномерного сечения; – с камуфлетной пятой; – буроинъекционные; – буросекущие.
4	Ростверк	– низкий; – обычный; – высокий.
5	Диаметр	200-1000 мм.

Более подробный обзор технических характеристик, приведенных в таблице.

1. По конструкции:

цилиндрические. Данный тип свай отличает правильная цилиндрическая форма и одинаковое сечение по всей длине изделия;

с подошвой. Опорная подошва позволяет повысить устойчивость опоры, и ее несущую способность. Визуально такую сваю отличает более широкая нижняя часть.

2. По технологии устройства:

без оболочки. Такой вариант является самым быстрым и наиболее экономичным из всех других. Однако его применение ограничено свойствами грунта. Буронабивные сваи без оболочки допустимо применять только в прочных, устойчивых к осыпанию грунтах, а также при минимальном уровне грунтовых вод;

снимаемая оболочка. Эту функцию принимает на себя обсадная труба, которая постепенно вынимается по мере заполнения скважины раствором;

неснимаемая оболочка. Случай аналогичный предыдущему, но обсадная труба остается в почве.

3. По устройству:

равномерного сечения;

с камуфлетной пятой (расширяющиеся к низу). Это позволяет увеличить площадь подошвы сваи и ее несущую способность. Используется на слабых грунтах. Чтобы получить пятку, взрывается полость в нижней точке скважины. Затем полость заливается раствором;

буроинъекционные. В данном случае бурят скважину небольшого диаметра, которую заполняют смесью цемента и отсева;

буросекущие. Это аналог технологии строительства фундаментов «стена в грунте». В этом случае расстояние между буронабивными сваями настолько незначительное, что получается сплошная лента из свай. По сути – это аналог ленточного фундамента, обладающий повышенной прочностью.

4. Ростверк

Конструктивно ростверк – это верхняя часть фундамента, благодаря которой нагрузки распределяются равномерно на сваи.

низкий. Позволяет повысить несущую способность сваи благодаря тому, что ростверк помещается ниже уровня промерзания почвы;
обычный. Расположен на грунте;
высокий. Размещается на высоте 200-300 мм над уровнем грунта. Высокий ростверк незаменим при сложном рельефе местности.

5. Характеристики и размеры:

глубина заложения – до 40 метров;

диаметр – 250-1000 мм. Диаметр буронабивных свай зависит от веса будущей конструкции. Так в промышленном строительстве востребованными является размеры более 500 мм. Популярные в частном строительстве размеры, а также их несущая способность и расход бетона указаны в таблице:

несущая способность буронабивной сваи 200-400 т. (при изготовлении механизированным способом) и до 7 т. (при изготовлении своими руками);

минимально допустимое количество стержней арматуры – 6 шт. для промышленного строительства, и 4 шт. для частного;

минимально допустимая толщина продольных стержней арматуры – 18 мм. для промышленного строительства, и 8-12 мм. для частного;

толщина поперечных элементов – 4-8 мм. или листовой металл.

Размеры свай определяются проектом.
