Дюбель для бетона

Какой крепеж выбрать? Основные требования

Крепеж для металлических конструкций следует подбирать особенно тщательно, от этого зачастую зависит безопасность людей. Необходимо, чтобы крепежные элементы соответствовали основным требованиям и обладали следующими характеристиками:

Прочность

Этот параметр напрямую зависит от качества использованных в производстве материалов, также важно, чтобы при изготовлении строго соблюдалась технология. Примером продукции, отвечающей необходимым стандартам качества, является крепеж, сделанный из металла,

Антикоррозийная стойкость. На изделия наносят специальную защиту, оцинкованное покрытие считается одним из самых распространенных, от других его легко отличить по характерному светло-серебристому цвету.

Цинк может наноситься на поверхность двумя различными способами: для получения горячеоцинкованного покрытия металлические детали опускают в цинк при температуре 450-480 градусов, слой горячего металла может быть от 50 до 150 мкм.

Другая распространенная антикоррозийная защита – это пассивирование в специальном растворе с хромовой кислотой. Любой крепеж для металлического профиля опускается в раствор, за счет чего поверхность детали полностью покрывается тонкой оксидной пленкой, обладающей повышенной прочностью.

Царапины никак не влияют на хроматную пленку желтого цвета с серебристым оттенком, желтопассированный крепеж не подвержен действию коррозии.

Следует правильно выбирать типы металлического крепежа, запланировав впоследствии строительную конструкцию покрасить или зашпаклевать, покупайте крепежные элементы с покрытием, обладающим устойчивостью к воздействию коррозии, которое надежно сцепляется с лакокрасочными материалами и шпатлевкой.

Различают 2 способа получения такого покрытия: фосфатирование и оксидирование, первый метод предполагает проведение химической обработки с применением деполяризаторов и фосфатов, а второй – с помощью щелочных растворов.

В обоих случаях получаются черные изделия, которые реализуются в строительных магазинах наряду с крепежом, имеющим только антикоррозийное покрытие.

Крепежи для пустотелого кирпича

Крепежи для пустотелых блоков бывают нескольких видов:

1. Крепеж-дюбель для пустотелого кирпича — недорогой вариант, часто использующийся в строительстве, отделке и ремонте. Отличается наличием на пластмассовом корпусе двух утолщений. Используется только со специальными стопорными шурупами.
2. Анкерный крепеж тоже имеет на корпусе два утолщения. Специально предназначен для пустотелых блоков, так как имеет длинный корпус, достаточный для самых толстых кирпичей.
3. Химический дюбель — используется в строительстве и ремонте зданий и сооружений. Его конструкция подразумевает введение внутрь отверстия химического вещества, которое после застывания придает дополнительную прочность блоку.
4. Саморезы, гвозди, заклепки и уголки. Используются в экстренных случаях, когда ничего другого нет. Слабые и крошат основание, но для легких предметов подходят.

Химический дюбель

Жидкие гвозди — так называют такие крепления для пустотелых кирпичей. Они представляют собой особо прочный клей для блоков полных и полых, химический состав набивается в уже имеющееся отверстие. После набивки в еще не застывший клей вводится металлическая вставка специальной конструкции. После застывания клея выходит крепление, имеющее высокие прочностные характеристики. Кроме того, клей, заполняя пустоту внутри блока, задает ему дополнительную прочность.

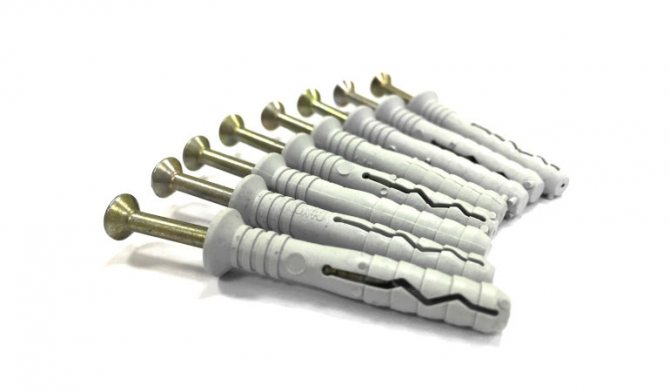

Дюбель-гвоздь

Используется как в строительстве, так и при отделке и ремонте. Представляет собой пластмассовый дюбель в сочетании со стальным стержнем (гвоздь или шуруп). Широко распространенное и универсальное решение многих задач крепежа. Сверлом изготавливается отверстие, в него вставляется по шляпку крепеж, в последний вкручивается анкер, шуруп и даже винт. В качестве крепежа даже гвозди можно вбить в такой дюбель.

Пластиковые анкеры

Пластиковые анкеры — разновидность анкеров, применяемых в землеустройстве. Крепёжные элементы, произведены как цельнолитые изделия из композиций на основе полимера, обладающие ударопрочностью и морозостойкостью. Представляют собой стержень от 60 до 120 см длинной. Комплект состоит из пробойников, пластиковых анкеров и АТРклипов (для анкерирования ячеек), шнура из полиамида.

Анкер имеет Те-образную форму, в грунт забивают его пробойником. В монтаже с АТРклипом, позволяет протянуть полимерный трос для закрепления георешётки. Будучи несущим элементом, пластиковый анкер устанавливается до отстыпки грунта.

Он не боится грунтовых вод, коррозии, воздействия химических веществ. Используется при строительстве трубопроводов, дорожных насыпей, укрепления берегов водоёмов.

Что собой представляет дюбель?

Крепежный элемент состоит из таких элементов:

• Конический бортик на конце изделия. Он регулирует глубину заглубления в кирпич. Оцинковка желтого или белого цвета.
• Стопорные крылья. Они обеспечивают защиту от прокрутки элемента.
• Наконечник, который при закручивании шурупа изменяет форму в узел.

Дюбель — цилиндрической формы с полостью внутри, что имеет вид 2-х равномерных утолщений. Крепежная часть для бетона, как правило, изготавливается как из металла, так и из различного вида пластика. Вырыв из стены этого крепежа невозможен за счет усиков, препятствующих поворачиванию в конструкции. А для бетонной поверхности пористого типа, в основном применяют в качестве основы клей.

Что же касательно кирпичных стен, то для полнотелого кирпича (для силикатного и керамического) допускается применение дюбелей для бетона, но строители не рекомендуют это крепление использовать для пустотелого кирпича (щелевого). Для него специально изготавливают гвозди-дюбеля немного большего размера, чтобы при попадании внутрь, конец шурупа достигал объемной части, а не пустот. Распорная втулка разжимается при вкручивании резьбы правильного диаметра. На рынке широко известна , которая производит универсальный крепежный продукт и другие разновидности.

Чопик – это круглая деревяшка, которую забивают в подготовленное в стене отверстие. А затем в чопик по оси завинчивается саморез. Чопик является деревянной заменой дюбеля. Чопики продаются готовые в строительных магазинах. Но ещё надёжней вариант с самодельным чопиком. Только его надо заготовить не круглым, а квадратным. Скругляется и слегка заостряется конец, который уходит в стену. Если перед забиванием чопика в отверстие в стене выдавить из тюбика немного любого клея, то материал стены не будет крошиться, а чопик закрепится намертво.

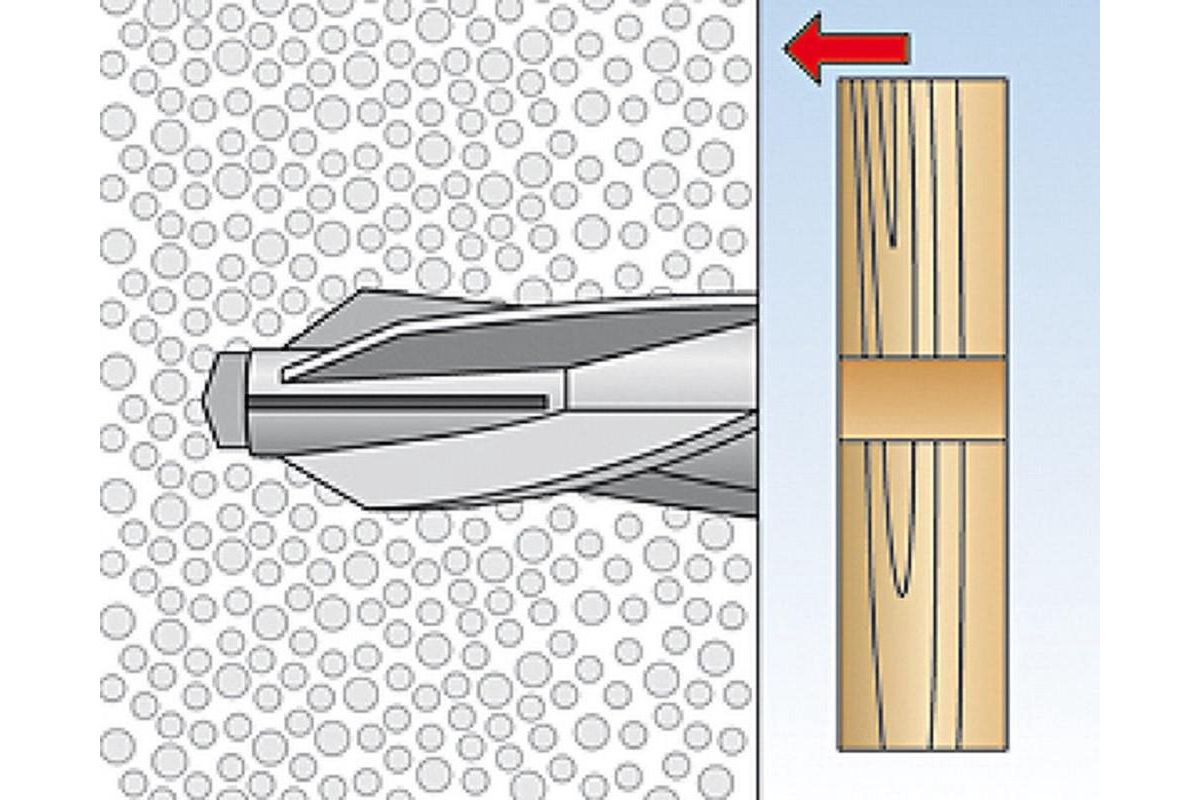

Процесс крепления бруса

Инструменты

Перед тем как прикрепить деревянный брус к кирпичной стене, необходимо подготовить следующие инструменты и материалы:

• Электродрель;
• Молоток;
• Строительный уровень;
• Дюбеля типа «быстрый монтаж».

Монтаж

Инструкция по закреплению бруса на стене выглядит следующим образом:

Вначале нужно найти положение, в котором должен находиться прикрепленный к стене брус.
Далее надо выполнить отверстия под дюбеля, которые высверливаются сквозь брус

На этом этапе важно не сместить деталь, поэтому работу лучше выполнять вдвоем, чтобы один человек удерживал брус, а второй – высверливал отверстия.. Шаг между крепежами зависит от сечения бруса – чем оно больше, тем, соответственно, меньше должен быть шаг

К примеру, если крепится брусок сечением 5х5 см, шаг должен составлять около 20 – 30 см

Шаг между крепежами зависит от сечения бруса – чем оно больше, тем, соответственно, меньше должен быть шаг. К примеру, если крепится брусок сечением 5х5 см, шаг должен составлять около 20 – 30 см.

Кроме того, в зависимости от сечения бруска выбирается и размер крепежа. Максимальный размер составляет 8×120 мм, а минимальный – 6×40 мм. Что касается выбора сверла, то оно должно соответствовать диаметру и длине дюбеля.

Затем надо выполнить зенкование отверстий, чтобы выполнить монтаж крепежей впотай. Для этого отверстия на несколько миллиметров рассверливаются сверлом, соответствующим диаметру шляпки крепежа.

Вставка пластикового дюбеля в отверстие

• После этого в отверстия своими руками вставляются пластиковые дюбеля.
• В завершение работы в дюбеля вставляются гвозди и забиваются молотком. В результате крепежи расширяются и прочно фиксируются в стене, удерживая при этом деревянную деталь.

На этом процесс монтажа завершен. Надо сказать, что раньше, до появления быстрого монтажа, брус крепили к стенам при помощи обычных дюбелей. Однако, сейчас данная технология не применяется, так как она гораздо более сложная и отнимает больше времени.

Пример заделки балок

Монтаж

Вначале нужно найти положение, в котором должен находиться прикрепленный к стене брус.
Далее надо выполнить отверстия под дюбеля, которые высверливаются сквозь брус

На этом этапе важно не сместить деталь, поэтому работу лучше выполнять вдвоем, чтобы один человек удерживал брус, а второй – высверливал отверстия.. Затем надо выполнить зенкование отверстий, чтобы выполнить монтаж крепежей впотай

Для этого отверстия на несколько миллиметров рассверливаются сверлом, соответствующим диаметру шляпки крепежа

Затем надо выполнить зенкование отверстий, чтобы выполнить монтаж крепежей впотай . Для этого отверстия на несколько миллиметров рассверливаются сверлом, соответствующим диаметру шляпки крепежа.

• После этого в отверстия своими руками вставляются пластиковые дюбеля.
• В завершение работы в дюбеля вставляются гвозди и забиваются молотком . В результате крепежи расширяются и прочно фиксируются в стене, удерживая при этом деревянную деталь.

Анкеры и дюбели. В чем разница

В российской нормативной документации с определениями “анкер” и “дюбель” сложности и не всегда понятно, какой крепеж относится к первым, какой — ко вторым. Свою лепту в путаницу вносят и зарубежные производители в каталогах которых одно и то же изделие может считаться либо анкером, либо дюбелем. Был ГОСТ 28457 “Дюбели-шпильки распорные строительно-монтажные”, но утратил силу. Да и описывал он, в понимании современного строителя, как раз анкеры. Есть действующий ГОСТ 24379, который регламентирует анкерные болты, но только закладные, для крепления к фундаментам строительных конструкций. На дюбели стандартов нет вообще. Есть еще нашим законодателям над чем поработать по стандартизации анкеров и дюбелей.

Специалисты крепежного направления предлагают классифицировать дюбельный и анкерный крепеж следующим способом:

— анкер — металлическая (стальная) крепежная конструкция, закрепляемая в строительном материале и имеющая резьбовую часть для фиксации в основании и/или прикрепления детали.

— дюбель — вставная крепежная деталь из мягкого, упругого материала (чаще пластика), служащая для фиксации основного крепежного элемента (гвоздь, шуруп, саморез).

По сути, в большинстве анкеров и дюбелей применяется один и тот же принцип закрепления — трение между основанием и распорной частью крепежа. Но если анкеры позволяют получить большую прочность скрепления, то дюбели выделяются большей скоростью монтажа.

Принцип действия крепления дюбелей для утеплителей

Несмотря на то, что существуют разные технологические процессы и постоянно совершенствуются материалы, физический закон, благодаря которому дюбель закрепляет теплоизоляцию, остается неизменным — это удерживающая сила трения. В данном процессе она настолько велика, что крепеж можно использовать только один раз — при извлечении из отверстия он просто-напросто разрушится. Можно испортить крепление еще одним способом — вытянуть его под напором утеплителя. Подобных неприятностей можно избежать, если тщательно подготовить посадочное место.

Отверстие под установку тарельчатого дюбеля должно соответствовать требуемому диаметру и глубине крепежа. Внутри него недопустимо наличие трещин, сколов, остатков песка или пыли. Благодаря своим формам и наличию различных распорных зон крепеж для теплоизоляции надежно фиксируется практически на всех типах поверхностей. При этом внешние факторы практически не влияют на прочность такого крепления при последующей эксплуатации теплоизоляционных систем.

Дюбели для монолитных оснований имеют распорный принцип крепления, а для пустотных анкерный

Традиционно расчет необходимой длины дюбеля для утеплителя производят по следующей формуле: L = H + K + I + W, где:

• L — необходимая длина дюбеля;
• Н — толщина слоя утеплителя, полученная на основании теплотехнического расчета;
• К — толщина клеевого состава для приклейки утеплителя;
• I — длина распорной части дюбеля (она должна быть минимум 45 мм);
• W — сумма фактически определенных отклонений основания здания от вертикали и отклонения плоскости фасада в местах установки дюбелей для теплоизоляции (своеобразный запас прочности по длине крепежа).

Монтируя теплоизолирующий слой, состоящий из материалов с большой деформативностью (полужесткие минераловатные плиты), лучше всего выбрать дюбели с расширительной шайбой диаметром 100 мм

Выбор крепежа

Что будет, если в газобетон вставить универсальный дюбель с двумя распорами? Он быстро выпадет. Структура блока слишком пористая и мягкая, чтобы держать обычный крепеж. Поэтому нужно грамотно подойти к выбору. Дадим несколько рекомендаций:

1. Разбираемся с материалом. Для кирпича и бетона подойдут обычные распорные гильзы или дюбели под пистолет. Пенобетон и газобетон хрупкие, тут понадобятся втулки с резцами или с винтовыми ребрами. Закрепить подвес на гипсокартоне можно с помощью крепежа-бабочки.
2. Смотрим на тип подвеса. Установить теплоизоляцию и гидроизоляцию поможет тарельчатый дюбель-гриб. Идеальным вариантом для обрешетки, кронштейнов или фасадного профиля станет фасадный дюбель-гвоздь.

Нюансы монтажа и удаления

При тщательном изучении технологии установки можно самостоятельно выполнить качественный крепеж в домашних условиях. Для проведения работ необходимо подготовить те инструменты, которые понадобятся в работе. Это:

• ударная дрель или перфоратор с победитовым сверлом;
• дюбель-гвоздь;
• изолента;
• молоток.

Для фиксации дюбеля в стене не требуется много инструментов

Алгоритм установки

После подготовки всего необходимо можно приступать к работе по следующему алгоритму:

1. Наметка места установки дюбеля на стене при помощи ручки или карандаша.
2. Создание небольшого углубления гвоздем, чтобы впоследствии была возможность качественно выставить сверло.
3. Выполнение на сверле отметки для контроля глубины отверстия. Для этого к сверлу прикладывается дюбель и в нужном месте наматывается изолента. Стоит помнить, что отверстие всегда чуть глубже, чем сама длина дюбеля.
4. Расположение дрели строго перпендикулярно базовой поверхности и сверление.
5. Удаление цементной крошки и пыли из проделанного отверстия. Удобно это делать при помощи пылесоса.
6. Вбивание дюбеля в отверстие при помощи молотка до упора. Делается это аккуратно.
7. Ввинчивание шурупа в дюбель или забивание гвоздя, если он предусмотрен.

Процесс монтажа дюбеля в бетонное основание

Демонтаж дюбеля

Нередко случаются ситуации, когда уже имеющийся дюбель необходимо удалить из стены. Чаще всего такое случается при необходимости выравнивания стен перед оклейкой или другой декоративной обработкой. Вынуть дюбель из бетонной стены не так сложно.

Для этого понадобятся нож, штопор, пробойник, молоток, саморез, шило, паяльник, болгарка, гвоздодер. Не все перечисленные инструменты будут нужны, как правило, используется один или несколько.

Вот способы удаления:

1. Для того чтобы убрать пластиковый дюбель, в него вкручивают на 2/3 шуруп подходящего размера. После этого головка шурупа надежно фиксируется плоскогубцами и вытягивается вместе с дюбелем. Шляпку можно зацепить и гвоздодером. Этот способ еще эффективней, чем предыдущий.
2. Если дюбель для бетона «сидит» в стене максимально плотно, то не всегда есть необходимость его вытаскивать. Можно просто срезать выступающие края и заделать отверстие шпаклевкой.

Снятие дюбеля из стены плоскогубцами

1. Для удаления дюбеля, в котором наблюдается металлический обломок самореза или шурупа, необходимо расплавить основу крепления из пластика, подцепить элемент плоскогубцами или кусачками и вытащить из гнезда.
2. Дюбель-гвоздь, для монтажа которого необходим пистолет, вытащить можно если с разных сторон обработать его частыми и сильными ударами молотка. Так он расшатается и быстро снимется гвоздодером. Если он не расшатывается, то рядом с ним необходимо проделать отверстие сверлом, имеющим твердосплавный наконечник. Это значительно уменьшит сцепление крепежа с основой и дюбель лучше выйдет.

https://youtube.com/watch?v=kdW62uNlPdQ

Чтобы быть уверенным в качестве крепления для бетона, важно грамотно подобрать дюбель и смонтировать его в основание. Только при четком следовании инструкции получится желаемый результат

Виды крепежа для теплоизоляции.

Дюбель гриб для крепления утеплителя бывает пластиковым или стальным. Его разновидность зависит от утеплителя, с которым приходится работать строителям. Также дюбеля между собой отличаются типом и качеством производства, своей конфигурацией. В конструкции может присутствовать термоголовка.

Особенности пластикового крепежа

На поверхности зонтика присутствуют отверстия конусовидной формы. Эта особенность конструкции способствует дополнительному сцеплению с материалом. Для монтажа нетвердых материалов используют нейлоновые крепления, которые производится из высокопрочного полипропилена, нейлона, полиамида.

К особенностям таких грибков можно отнести:

• отсутствие реакции на перепады температуры;
• невысокая стоимость;
• пониженная теплопроводность;
• безупречная устойчивость в крайне суровых условиях;
• большой срок службы из-за отсутствия гнили и ржавчины;
• выдержка нагрузки в 400 кг/м2.

Грибки из пластика широко используются при утеплении стен из кирпича и бетона.

Крепеж из металла

Внутренности крепления из металла изготавливаются из стали. Гильза используется полипропиленовая, на конце которой имеются распорки. При таком виде крепежа допускается высокая степень нагрузки. Телескопический крепеж технониколь применяют для обустройства фасада. К недостаткам материала относятся:

• высокая стоимость;
• возникновение конденсата в месте входа металлического стержня;
• возможная ржавчина (металлические детали контактируют с влагой, ржавчина может проявиться на штукатурке).

Крепежные изделия с термоголовкой

Представляет собой стержень из металла, который возле шляпки покрыт полиамидом. Эта пластиковая деталь препятствует скоплению конденсата в местах крепления, тем самым на штукатурке не проявляется ржавчина.

Данные приспособления в основном используются для утепления домов из дерева. Достоинства данных грибков схожи с положительными свойствами пластиковых и металлических креплений. Недостатком изделия считается высокая цена, которая превосходит всех в данном сегменте.

Чем можно заменить пластмассовый дюбель

Для выполнения монтажных работ самыми популярными крепежными приспособлениями являются пластиковые дюбели для саморезов, которые можно приобрести в любом строительном магазине. Однако может случиться ситуация, когда в нужный момент их может не оказаться под рукой. В этом случае придется решать, чем можно заменить пластиковые дюбели.

Самым простым решением является использование деревянных чопов, которые ранее пользовались большим спросом у мастеров. Такие дюбели подходят для любых поверхностей. Изделия можно выполнить собственноручно в любом количестве

Для того, чтобы деревянный крепежный элемент был надежным и выдерживал значительные нагрузки, важно правильно подобрать материал для его изготовления и добиться точности конфигурации изделия. Для деревянного чопа подойдут плотные и прочные породы древесины

Самым популярным вариантом является сосна. Изделия изготавливаются чуть большего размера, чем диаметр отверстий для них, что обеспечивает плотное и надежное крепление.

Из подручных материалов, при отсутствии дюбелей, можно использовать деревянные брусочки (чопики)

В подготовленное отверстие при помощи молотка забивается деревянный дюбель, предварительно смазанный клеем ПВА. Если изделие оказалось длиннее глубины отверстия, дюбель следует подрезать острым ножом вровень с поверхностью. В готовый деревянный чоп вкручивается саморез или забивается гвоздь.

Сегодня дюбели являются необходимыми элементами для создания надежных, прочных и долговечных креплений. Изделия представлены в широком видовом разнообразии, и подбираются исходя из типа поверхности и массы конструкции, которая будет с их помощью крепиться. Процесс монтажа элементов является довольно простым, однако требует выполнения определенных правил.

Дюбеля для кирпичной стены

Кирпич прихотлив к физическим воздействия, особенно когда речь заходит о пробивки технических отверстий или создания креплений. Бетонные стены легки в эксплуатации, для того, чтобы провести монтаж, необходимы всего две составляющих: саморезы и перфоратор. Однако с кирпичной стеной такой фокус вряд ли удастся. Особую сложность этот процесс представляет для начинающих строителей или тех, кто делает ремонт впервые. Но, каждый мужчина, хотя бы раз в жизни сталкивается с обустройством быта. Чтобы не попасть впросак и не сломать стену, необходимо тщательно разобраться в этом вопросе.

Что собой представляет дюбель?

Крепежный элемент состоит из таких элементов:

• Конический бортик на конце изделия. Он регулирует глубину заглубления в кирпич. Оцинковка желтого или белого цвета.
• Стопорные крылья. Они обеспечивают защиту от прокрутки элемента.
• Наконечник, который при закручивании шурупа изменяет форму в узел.

Дюбель — цилиндрической формы с полостью внутри, что имеет вид 2-х равномерных утолщений. Крепежная часть для бетона, как правило, изготавливается как из металла, так и из различного вида пластика. Вырыв из стены этого крепежа невозможен за счет усиков, препятствующих поворачиванию в конструкции. А для бетонной поверхности пористого типа, в основном применяют в качестве основы клей.

Что же касательно кирпичных стен, то для полнотелого кирпича (для силикатного и керамического) допускается применение дюбелей для бетона, но строители не рекомендуют это крепление использовать для пустотелого кирпича (щелевого). Для него специально изготавливают гвозди-дюбеля немного большего размера, чтобы при попадании внутрь, конец шурупа достигал объемной части, а не пустот. Распорная втулка разжимается при вкручивании резьбы правильного диаметра. На рынке широко известна фирма «Fischer UX — Фишер», которая производит универсальный крепежный продукт и другие разновидности.

Рекомендации по установке

Из материалов, кроме дюбеля, вам потребуется изолента и острый гвоздь. Что касается инструментов, то нужно подготовить:

• дрель;
• молоток.

Сверло лучше использовать победитовое.

Последовательность действий:

Отмечаем на стене место будущего отверстия маркером, делаем небольшое углубление при помощи гвоздя. Сверлим отверстие. Предварительно, используя изоленту, помечаем на сверле необходимую глубину. Держать инструмент необходимо строго перпендикулярно стене. Прочищаем проделанное отверстие, убираем мусор и пыль. Вставляем в него дюбель

Делать это нужно до упора, причём с максимальной аккуратностью и осторожностью, иначе есть риск повредить крепёж. Ввинчиваем в дюбель саморез или шуруп

Здесь можно воспользоваться отвёрткой или шуруповёртом – кому как удобнее.

Покупка дюбелей хотя и кажется не таким сложным делом, но всё же требует ответственного подхода

Необходимо помнить о важности правильного выбора вида и размера подобных крепежей, ведь от этого будет зависеть надёжность крепления. Нелишним будет посоветоваться с опытными мастерами – они с удовольствием дадут вам совет

Характеристики изделия

Полипропиленовый дюбель пластиковый широко востребован, его выгодно закупать большими партиями для перепродажи, так он обойдется значительно дешевле. Он повсеместно используется строительными компаниями и бригадами, которые сделав оптовые закупки данного изделия могут обеспечить бесперебойную работу своим работникам. Для любого работодателя всегда плохо, когда из-за нехватки материала строители простаивают. Пропиленовый дюбель гвоздь для изоляции особо ценится за коррозийную устойчивость, можно быть на сто процентов уверенным в том, что он не заржавеет, из-за чего обычно появляются пятна на фасаде, которые портят всю проделанную работу. Изделия имеют различную длину и диаметр, что позволяет их применять для фиксации того или иного материала. Они бывают следующих размеров, которые особенно востребованы:

• Дюбель гвоздь для изоляции 80 миллиметров,10 миллиметров диаметром, их в пачке 1000 штук;
• 90 миллиметров, 10 миллиметров диаметром, по 1 000 штук в пачке;
• 100 миллиметров, 10 миллиметров диаметром, по 800 штук в пачке;
• 110 миллиметров, 10 миллиметров диаметром, по 700 штук в пачке;
• 120 миллиметров, 10 миллиметров диаметром, по 700 штук в пачке;
• 140 миллиметров, 10 миллиметров диаметром, по 600 штук в пачке;
• 160 миллиметров, 10 миллиметров диаметром, кладут по 500 штук таких изделий как дюбель для теплоизоляции в одной пачке;
• 180 миллиметров, 10 миллиметров диаметром, по 500 штук пачке;
• 200 миллиметров, 10 миллиметров диаметром, по 500 штук в пачке;
• 220 миллиметров, 10 миллиметров диаметром, по 400 штук в пачке;
• 260 миллиметров, 10 миллиметров диаметром, по 400 штук в пачке;
• 300 миллиметров, 10 миллиметров диаметром, по 400 штук в пачке.
