Ремонт штекера наушников своими руками

Другие разъемы

При починке других разъемов меняется не схема пайки наушников, а порядок подключения контактов. Если в случае двухконтактного соединения ошибиться сложно, то 5 проводов вполне можно перепутать.

В трехпиновом штекере медный провод присоединяется к наибольшему контакту, а два цветных к оставшимся малым. Если микрофона нет, то 4 провода можно таким же образом подключить к штекеру этого типа, единственное отличие — медных кабелей два вместо одного, их нужно скрутить друг с другом. Если же он есть, то последний провод (четвертый или пятый) отвечает за микрофон, для него есть специальный контакт.

Подключение микрофона в разъем

Подключение микрофона к компьютеру или ноутбуку осуществляется через специальный разъем. Зачастую устройство имеет разъем 3,5 джек, но бывает что устройства соединяются с компьютером через порт USB.

В первом случае нужно найти подходящее гнездо на системном блоке. Оно будет розового цвета. Другой способ – это найти маленький рисунок наушников рядом с гнездом.

Во втором случае порт USB может находиться на передней или боковой стороне корпуса ноутбука или сзади и спереди системного блока компьютера. У некоторых компьютеров лучше использовать заднюю панель, потому что передняя может быть не подключена к системной плате.

Фото: flipkart.com

Фото: www.herculesdjmixroom.com

Переходники и внешние звуковые карты

Большинство современных ноутбуков уже оснащены встроенным микрофоном, но качество записи не всегда качественное. Если предполагается запись аудиодорожек и голоса, пение в караоке или интегрированного оборудования для аудиоввода нет, то можно подключить периферийное устройство через предусмотренный разъем. Об этом следует поговорить более подробно.

Многие ноутбуки имеют комбинированный разъем под микрофон и гарнитур. В одно гнездо можно вставлять поочередно и то, и то оборудование. Но недостаток такого входа в том, что одновременно соединить с ноутом микрофон и динамики невозможно. Для этого потребуется специальный переходник или разветвитель. У него может быть один мини-джек для подключения к аудиоразъему 3,5 мм, так и USB-штекер.

Фото: www.sale2021.cz

Требуется рассмотреть распиновку такого оборудования: на штекере должно быть три полоски. То же самое касается адаптеров для смещенных разъемов.

Фото: pixy.org

Некоторые микрофоны оснащены джеком 6,5-мм, который по размеру не подойдет в стандартный разъем на ноутбуке. В этом случае используются специальные адаптеры «jack – mini-jack». С одной стороны, у них имеется разъем на вход для 6,5-миллиметрового штекера, а с другой – штекер для стандартного гнезда в ноутбуке или звуковой карте стационарного компьютера.

Фото: smashsoluciones.com.ar

Такое периферийное оборудование используется преимущественно профессиональными музыкантами, поэтому для работы подойдут внешние звуковые интерфейсы. Они позволяют настраивать звучание, а также подсоединять различное аудиооборудование и электрические инструменты. Их стоимость может быть довольно высокой, в отличие от переходников, но при этом раскрываются многие возможности для работы со звуком.

Фото: www.kraftmusic.com

Подключение студийного микрофона

Для профессионального микрофона требуется дополнительное внешнее оборудование, например, высококачественный микрофонный усилитель с USB-интерфейсом. Он работает в обход встроенной звуковой карты.

Внешний аудиоинтерфейс способен справиться со своей задачей, если используется конденсаторное устройство, требующий фантомное питание.

Фото: www.radiocolon.com

Аудиооборудование для профессиональных музыкантов дорогое, поэтому можно воспользоваться альтернативным вариантом – приобрести высококачественный USB-микрофон, который подойдет для стримов на видеохостингах, ведения подкастов или рабочих онлайн-конференций. Для их работы не требуются линейные разъемы и предусилители.

Фото: articulo.mercadolibre.com.ar

Переходник должен соответствовать звуковой карте при подключении через линейный вход. Выбирайте те устройства, которые способны поднять уровень звучания до значения, которое подойдет встроенному аудиоинтерфейсу.

Пайка джека и миниджека 3.5

Ремонт штекера наушников (с микрофоном)

Ремонт штекера (пайка 3,5 мм джека) – это не так уж и сложно. Достаточно иметь нормальный паяльник, более-менее прямые руки и минимальный объём знаний. Вот именно их-то (инструкцию по ремонту джека) мы и предлагаем, как говорится, вашему вниманию.

Определить место и тип поломки (перелом провода районе штекера).
Определить количество пинов (контактов) в штекере.
Разобрать штекер (извлечь металлическую часть штекера с корпуса).
Зачистить и залудить паяльником обрезанный провод.
Определить распайку жил.
Припаять жилки провода на зачищенные контакты штекера.
Скрепить оплетку провода с «хвостом» штекера (местом где располагаются контакты).
Надеть термоусадочную трубку и «усадить» источником тепла.

Как припаять провод к динамику наушника

Когда проводок обрывается около динамика наушника, лучше всего обратно его припаять к наушнику и обновить пайку с завода. Вот как припаяны проводки внутри моих древних вкладышей Aiwa.

Обратите внимание на завязанный узелок — он не позволяет при рывках отрываться тонким проводкам. Перед пайкой наушника обязательно завяжите такой-же узелок на некотором расстоянии, чуть большем, чем расстояние до узкого отверстия. Возникает вопрос — от чего зависит полярность подключения проводков к динамику

Ответ прост — наушники соединяются одинаково, чтобы работали синфазно. Когда полярность наушников перепутана, звук размазывается и становится тише, чем синфазный. Если у вас оборвался проводок в одном динамике, для правильного подключения нужно смотреть как провода и пайку в другом наушнике

Возникает вопрос — от чего зависит полярность подключения проводков к динамику. Ответ прост — наушники соединяются одинаково, чтобы работали синфазно. Когда полярность наушников перепутана, звук размазывается и становится тише, чем синфазный. Если у вас оборвался проводок в одном динамике, для правильного подключения нужно смотреть как провода и пайку в другом наушнике.

Что делать, если провод оборвался внутри наушника

Самое неприятное — это когда провод обрывается внутри наушника. Это означает, что произошел обрыв провода обмотки динамика, который показан на рисунке.

Обмотка динамика обычно приклеена к диафрагме и обрывается в месте крепления проводков к ней. Со временем они просто переламываются от микроперемещений.

Восстановить такой обрыв крайне сложно, но возможно под микроскопом. При ремонте наушников нужно быть предельно аккуратным, чтобы не порвать диафрагму и не повредить геометрию обмотки

Особое внимание нужно уделить микропыли, попавшей между магнитом и обмоткой. Магнитный мусор хорошо убирается жевательной резинкой или пластилином

Выяснение причин, вызвавших поломку наушников

Самая вероятная причина, которая может привести к поломке – это последствия от перетирания провода внутри соединяющего кабеля, вызванные из-за частых перегибов. Зачастую это возникает в одних и тех же местах: возле соединения провода и наушника либо в месте соединения провода и штекера. В некоторых случаях повреждаются жилы внутри кабеля, но это может произойти после по причине разовых механических воздействий, то есть кабель был чем-то пережат, например, дверьми или ящиком.

Узнать неработоспособность конкретного наушника достаточно просто. Если включить музыку, то динамик поврежденного из них будет молчать.

Если жилы проводов были перетерты не полностью, то для определения места обрыва можно использовать мультиметр. Для этого нужно провести измерение величины сопротивления у общего провода и провода, который идет к поврежденному динамику. Чтобы определить место излома нужно замерять показания тестера, изменяя пространственное положение провода. Если контакты не нарушены, то, независимо от того, как крутить провод, показатели сопротивлений, которые отражаются мультиметром будут иметь постоянное значение. Иной эффект можно наблюдать, если кабель перетерт частично: цифры на приборе будут изменяться при малейшем отклонении провода от того положения ,в котором он был первоначально.

В теории можно использовать даже так называемые народные методы

То есть для обнаружения наушника с неисправными контактами нужно обратить внимание на наличие характерного треска в динамике, который раздается в случае раскачивания провода

Искать неисправность в наушнике стоит проводя рукой и изгибая провод сверху-вниз, то есть от места входа провода в наушник до самого штекера. Наиболее характерными местами поломки являются участки соединений проводов и других элементов. Если вы знаете расположение неисправного канала и разбираете место соединения проводов и динамиков, то вероятнее всего сможете точно обнаружить неисправное место.

Как правильно припаять новый штекер к наушникам соблюдая распиновку проводов

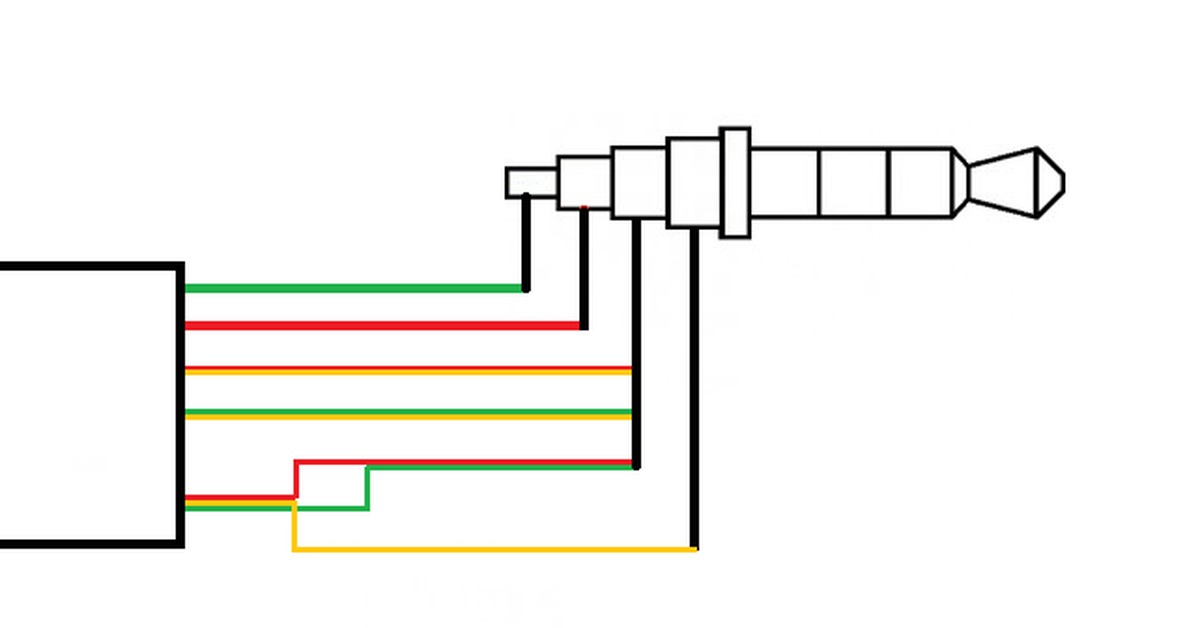

Чтобы правильно припаять штекер наушников или гарнитуры необходимо знать распиновку. Она приведена в таблице ниже и взята с сайта .

Такие распиновки штекеров на 2 и на 3 контакта имеют и для колонок и микрофонов.

Штекеры и их распиновка для более специализированных устройств (видеокамер, гарнитур) по фирмам производителей (Nokia, Samsung, Sony, Panasonic) показаны в следующей таблице.

Как устроен трехконтактный джек

Обычный трехконтактный стерео джек имеет конструкцию по коаксиальному принципу. Каждый контакт находится в диэлектрической гильзе (втулке) и находится внутри другой гильзы.

Контакты штекера разделяются меду собой пластиковыми втулками. Так вот этот пластик боится перегрева, начинает плавиться и контакты будут болтаться. Так что если хотите припаять штекер для , то стоит помнить о перегреве контактов .

Как самостоятельно отремонтировать штекер наушников

Чтобы отремонтировать штекер наушников или гарнитуры своими руками, необходимо аккуратно извлечь его из корпуса, если он сам еще не вывалился. Обычно штекер заливается резиной. При разборке разрезаем этот корпус вдоль шва острым ножом. Чем аккуратнее получится разрез, тем легче восстановить корпус после ремонта.

Как заменить штекер гарнитуры

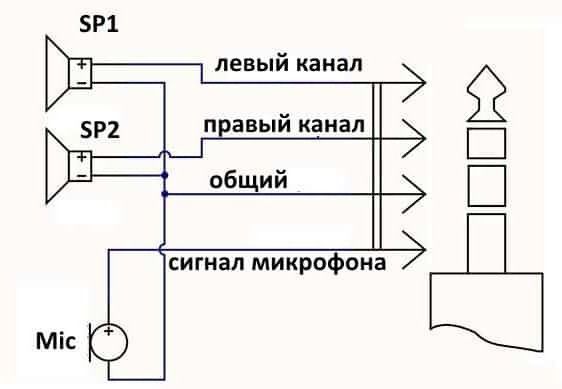

Наушники с микрофоном – гарнитура – имеют немного другую конструкцию, нежели простые наушники, но при этом не настолько отличающуюся, чтобы не справиться с этим. Так как припаять штекер к наушникам с микрофоном?

Гарнитура имеет всего лишь на один провод больше, чем обычные наушники. Этот провод идёт на микрофон. Распиновка разъёма может сильно отличаться в зависимости от производителя гарнитуры, но выделяют основные две:

CTIA, где распиновка от кончика выглядит как левый-правый-общий-микрофон.
OMTP, где всё немного по-другому – левый-правый-микрофон-общий.

При пайке, если есть такая необходимость, можно переделать из одного стандарта в другой путём перестановки двух крайних проводов.

Паяльник.

Для пайки соединительных аудио кабелей подойдёт паяльник мощностью 25 — 40 Ватт.

На картинках показан процесс подготовки к работе двух жал диаметрами 4 и 6 миллиметров.

В некоторых случаях может понадобиться с помощью напильника исправить форму жала паяльника.

Правильно заточенное жало паяльника удобно не только для пайки, но и для удаления изоляции.

Жало 40-ваттного паяльника диаметром 6 мм, для удобства использования, можно слегка заузить напильником.

После того, как жало приобрело требуемую форму, его нужно обжечь, чтобы окисел предотвратил разбегание припоя за пределы рабочей зоны. Для обжига достаточно включить паяльник на 20 — 30 минут.

Теперь нужно, при всё ещё включённом паяльнике, несколько раз пройтись напильником по рабочей поверхности жала, чтобы удалить окисел. Сразу же после этого нужно погрузить жало в канифоль, растереть жалом шарик припоя и снова погрузить в канифоль.

Ваш паяльник готов к работе.

Как почистить наушники Airpods от ушной серы, пыли и других загрязнений: все способы и инструкции

Беспроводные наушники стали частью жизни многих людей, так как они удобнее классических. Самым привлекательным предложением принято считать Apple Airpods. Они выглядят стильно, так как при изготовлении применяется глянцевый пластик.

Со временем грязь накапливается и наступает время для проведения процедуры чистки. Регулярное проведение подобной работы существенно увеличивает эксплуатационный срок девайса.

В нашей статье мы расскажем, как правильно почистить Аирподсы, не испортив их.

Материалы для чистки наушников Аирподс Apple

Очищать девайс рекомендуют при применении определенных материалов. Они следующие:

Ватные палочки. Для поставленной задачи больше всего подходят обычные палочки, не имеющие плотную вату.
Салфетки, которые изготовлены из микрофибры. Они требуются для удаления грязи с поверхности корпуса.
Мягкая зубная щетка. Жесткую нельзя использовать по причине того, что жесткие ворсинки становятся причиной появления царапин.

При сильном загрязнении требуется перекись водорода и зубочистка, изолента ПВХ и ножницы. В продаже встречаются и специальные наборы для проведения подобной процедуры.

Как чистить Аирподс от ушной серы: инструкция

Только при соблюдении рекомендаций чистка беспроводных наушников Apple Earpods проводится без нанесения вреда. Инструкция выглядит следующим образом:

На момент проведения процедуры девайс должен быть отключен от мобильного телефона. Несоблюдение этой рекомендации приводит к существенному снижению эксплуатационного срока.
Сухая ватная палочка нужна для очистки сеточки микрофона и динамика. Для достижения лучшего результата пользуются мягкой зубной щеткой. Используя подобные материалы достаточно лишь пару раз провести по поверхности.
У конструкции есть небольшие зазоры и щели, в которых часто накапливается грязь. Для ее удаления используют обычную зубочистку, она острая и достаточно прочная.

Если выполнять подобную работу периодически, то устройство всегда будет выглядеть привлекательно и стабильно работать. В зависимости от того, как часто используются наушники, чистку приходится выполнять один раз в месяц.

Чистка футляра уксусом и изолентой

Футляр также важен, как и сами наушники. Он требуется для их хранения и зарядки. Очистка поверхности проводится при помощи салфетки из микрофибры.

После очистки поверхности все порты проверяются на предмет попадания жидкости. В противном случае на момент зарядки будет появляться окись, которая станет причиной выхода из строя всего устройства.

Уксусным раствором удаляют сильные загрязнения. Рекомендуемый раствор создается путем сочетания уксуса и воды в соотношении 1 к 1

Важно отжать палочку перед непосредственным применением, жидкость не должна попадать внутрь устройства

От налипшей пыли избавляются при помощи изоленты. Для этого ее нарезают небольшими кусочками, после чего вся поверхность обклеивается, после чего удаляются с налипшей грязью.

Следует также помнить о том, что подключать к питанию контейнер сразу после его чистки не рекомендуется, нужно дать ему немного высохнуть.

Использование перекиси водорода, спирта и стирального порошка

Перекись используется в случае, когда решетка сильно загрязнена. Также используют спирт или стиральный порошок. Рекомендации по проведению подобной работы следующие:

Используемая ватная палочка не должна быть мокрой. Попадание большого количества жидкости внутрь конструкции становится причиной, по которой конструкция выходит из строя.
Каждый наушник протирается, находясь в положении решеткой вниз. Подобным образом снижается вероятность попадания влажности внутрь конструкции.

После завершения процедуры нужно протереть поверхность салфеткой. Применяемые вещества существенно повышают эффективность проводимой процедуры.

Как разобрать и почистить устройство?

Стоит учитывать, что устройство нельзя разобрать, наушники неремонтопригодные. Поэтому почистить наушники Airpods изнутри не получится. Крепление отдельных элементов осуществляется при помощи специального клея.

При попадании загрязняющих веществ внутрь наушников Аирподс, со временем девайс начинает плохо работать: звук становится тихий, прерывистый и т. д. Поэтому нужно аккуратно обращаться со своими наушниками, хранить исключительно в специальном боксе для зарядки.

Проверка работы микрофона

Проверить работу можно несколькими способами: через Skype, системное приложение для звукозаписи, а также параметры звука. Рассмотрим каждый способ более подробно.

Чтобы протестировать звук с помощью мессенджера Skype, следуйте инструкции:

Установите и запустите Скайп. О том как установить и решить возможные проблемы в программе Скайп.
Перейдите во вкладку «Контакты», затем выберите робота для настройки мессенджера – Echo / Sound Test Service.

Нажмите на иконку для совершения звонка, которая находится в правом верхнем углу.

Во время звонка кликните по трем точкам, расположенным снизу справа, и выберите пункт настройки звука и видео.
В разделе «Микрофон» отображается шкала звучания в виде голубых кругов. Произнесите что-нибудь: она должна двигаться.

Протестировать работу устройства можно через программу «Запись голоса», которая по умолчанию установлена в приложения операционной системы Windows 10. Через системную строку поиска отыщите и запустите программу.

В открывшемся окне нажмите на кнопку аудиозаписи, скажите несколько слов и остановите запись. После этого можно прослушать то, что получилось.

Через параметры микрофона в настройках системы возможно проверить, работает ли устройства. Для этого перейдите в раздел аудиооборудования. В окне можно проверить работу подключенного девайса: если шкала заполняется, то все работает нормально.

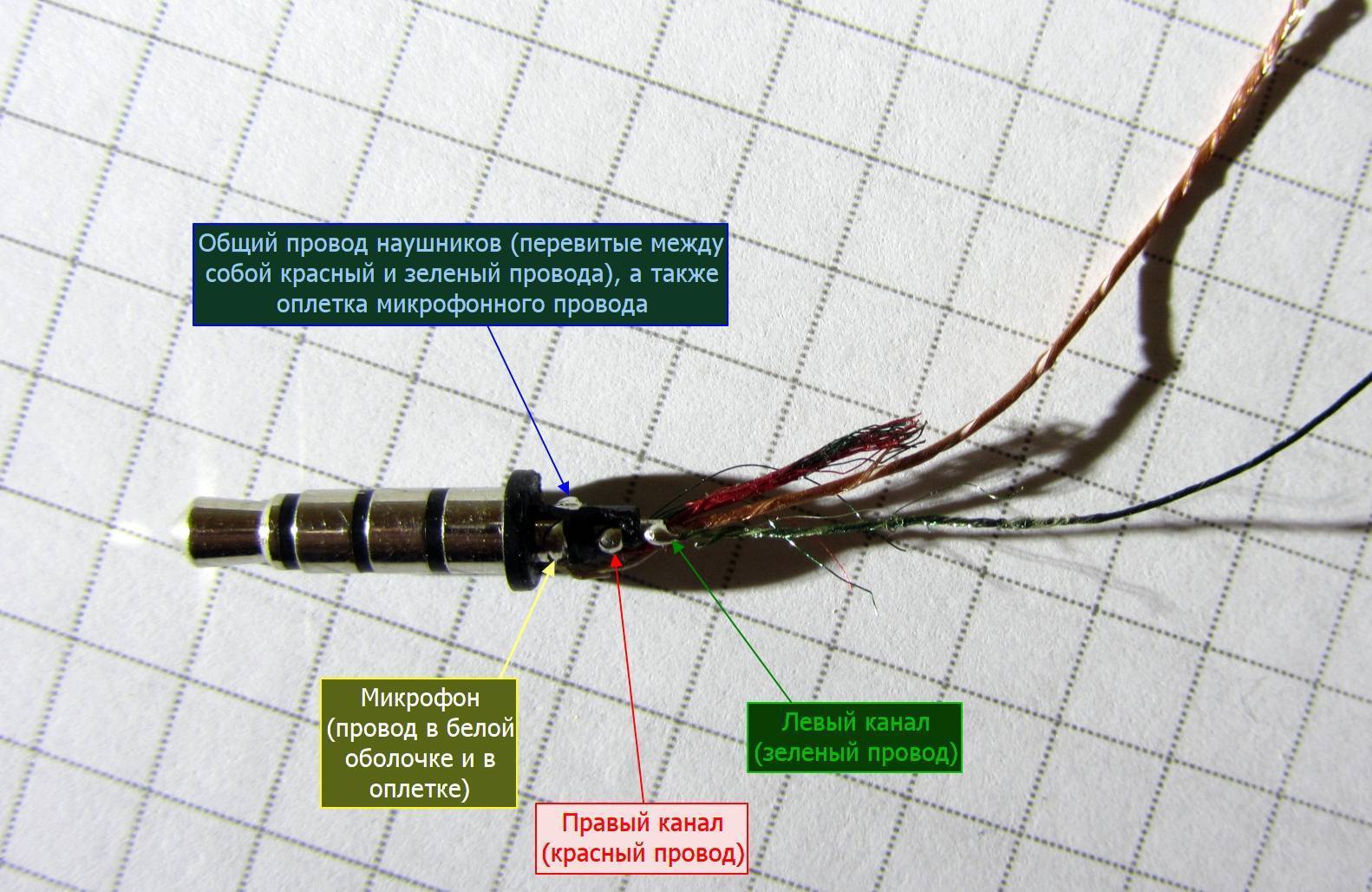

Про цвета проводов в наушниках

Цвета проводов в наушниках обычно стандартизованы. Цвета проводов для стандартных наушников на 3 типа провода показаны на фото ниже.

Если будешь пользоваться этим способом, то особое внимание обрати на место прилегания проволоки к корпусу зажигалки. Там от нагрева может образоваться дырка

Будь осторожен!

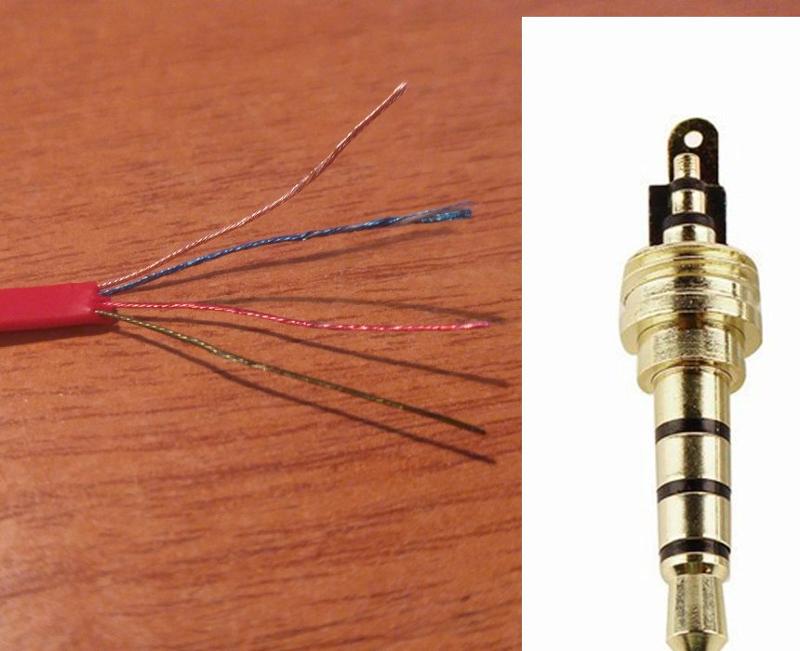

Но перед тем как припаять штекер к наушникам 3-мя проводами потребуется подробно ознакомиться с внутренним устройством этого переходного изделия.

Стандартный разборный штекер на 3,5 мм состоит из внутренней контактной части и пластикового защитного кожуха, предохраняющего провода от изломов и повреждений. Его следует отличать от схожего по устройству прибора большего размера (диаметр рабочей части – 6,3 мм), называемого большим джеком.

Представленная конструкция заметно упрощает ремонтные процедуры, поскольку пайка штекера наушников в этом случае сводится к следующим простейшим действиям:

сначала необходимо разобрать «нерабочий» штекер;
затем демонтировать повреждённые проводники и правильно припаять новые;
в заключение останется вернуть штекер к прежнему виду.

Единственная сложность, с которой придётся столкнуться при проведении пайки – необходимость разобраться со всеми подходящими к контактам проводниками (в отдельных случаях их количество может доходить до 6-ти).

Значительно сложнее обстоит дело с починкой неразборных штекеров, с которыми придётся основательно повозиться. Дело в том, что в этих изделиях внутренняя контактная основа заливается специальным пластиковым составом, образующим впоследствии гибкий держатель.

Для того чтобы припаять мини-джек к новой разводке потребуется, во-первых, разрезать корпус повреждённой детали и полностью удалить мини-джек с самого штекера. Во-вторых – использовать какую-то новую оболочку, надёжно защищающую сам штекер и провод от излома.

Как обойтись без паяльника при ремонте наушников

Часто происходит так, что у человека нет под рукой паяльника или розетки, а штекер наушников не работает. В этом случае можем проводить перепайку штекера несколькими нестандартными, но приемлемыми способами.

Первый способ — это использовать токопроводящий клей для приклеивания проводов к контактам мини джека. Все делается просто и аккуратно. Надежность такого крепления конечно хромает, да и электрическое сопротивление клея может составлять десятые доли Ома. При сопротивлении наушников 4 -16 Ом, клей может повлиять на громкость звучания. Хорошо, что время высыхания токопроводящего клея обычно 10-15 минут.

Второй способ — разогревать гвоздь или кусок медного провода в пламени свечи. Это такой способ для романтиков: полумрак, свечи, штекер, наушники и ты. Свечи в этом случае лучше использовать ароматизированные. А если серьезно, так можно и с помощью костра и углей припаять штекер наушников. Главное — хороший припой и флюс не забыть.

Третий способ — сделать газовый паяльник из зажигалки своими руками. Нужно взять кусок медного одножильного провода и прикрепить к зажигалке так, чтобы часть провода была в пламени. По медному проводу передается тепло на некоторое расстояние, как видно из фото.

Будь осторожен! Более подробно как сделать такой мини паяльник из зажигалки смотрите в видеоролике.

Успех операции пайки зависит от чистоты жала. Перед первым применением, жало необходимо заточить, придав ему нужную форму в зависимости от характера предстоящей работы. Эту операцию можно проводить различными инструментами, но чаще всего применяется напильник.

Вторая необходимая операция – жало паяльника нужно блудить, то есть – удалить пленку окисла и покрыть поверхность рабочей части устойчивым слоем припоя. Это делается погружением жала в канифоль при первом же нагреве, после чего, сразу же протереть жало о деревянную поверхность или специальную губку. Затем, жало нужно покрыть припоем, погрузив его в расплавленный (паяльником) припой.

Для соединения проводов этим способом, нужно произвести следующие операции:

Освободить концы проводов от изоляции, если она имеется. Эту операцию лучше всего производить специальным инструментом, который называется кримпер, при выполнении зачистки ножом существует опасность повреждения провода, что негативно скажется на соединении – его долговечности и характеристиках сети с таким соединением.
Облудить оголенные концы, при этом:
- Зачистить провод от лакового покрытия (если оно имеется).
- Поместить оголенный конец провода на кусочке канифоли и нагреть его паяльником до расплавления флюса, осторожным движением извлечь кончик наружу и дать ему остыть.
- Набрать на кончик паяльника каплю припоя и нанести его на провод, добиваясь ровного покрытия провода припоем.
Операцию повторить со вторым концом провода.
Приложить спаиваемые концы друг к другу, набрать на кончик паяльника каплю припоя и нанести его на место соединения, добиваясь равномерного монолитного слоя.
В ряде случаев, лучше и надежнее скрутить соединяемые провода, что повысит прочность паяного соединения.

Разогрев и выбор температуры

Если хотите знать, как правильно паять паяльником, надо научиться определять достаточно ли разогрето место пайки. Если пользуетесь обычным паяльником, ориентироваться можно по поведению канифоли или флюса. При достаточном уровне нагрева они активно кипят, выделяют пар, но не горят. Если поднять жало, капли кипящей канифоли остаются на кончике жала.

При использовании паяльной станции исходят из таких правил:

Температура нагрева деталей должна быть на 40-80°С больше температуры плавления припоя (указана на упаковке).
Температура наконечника паяльника должна быть на 20-40°С выше температуры нагрева деталей.

То есть, на станции выставляем на 60-120°С выше, чем температура плавления припоя. Зазор температур, как видите большой. Как выбрать? Зависит от теплопроводности спаиваемых металлов. Чем лучше он отводит тепло, тем более высокой должна быть температура.

Припаиваем провод к динамику

Бывают случаи, что провода рвутся внутри динамика. Тогда нужно разбирать корпус ушей и паять провода непосредственно внутри

Чтобы не повредить деталей, работайте осторожно, не трясите и не тяните. Иначе вы рискуете оторвать плату

Чтобы припаять детали внутри динамика, действуйте по инструкции:

Осмотрите внутренность наушника и найдите повреждение.
Если есть порванные кабели, их нужно будет спаять друг с другом.
Если кабель порвался непосредственно у входа в наушник, и достать вы его не можете, сделайте надрез в этом месте. На расстоянии 1,5-2 см от переходника, отрежьте шнур.
Снимите толстый изоляционный слой примерно на 8 см от конца перерезанного кабеля. Повторите эту процедуру с внутренним слоем изоляции, но не заденьте сами провода.
Очистите и залудите кончики кабелей.
Шнур вставьте в заднюю часть корпуса и сделайте узелки из провода примерно в месте начала толстого изоляционного слоя.
Теперь переходим к процессу паяния. Вам придется поочередно выпаивать старые обрывки проводов и по одному припаивать на их место новые, чтобы не перепутать.
Проверьте наушники.

Но знайте, что при поврежденных проводах в этом месте, проблема может быть не в динамиках. Поэтому, если починить наушники не получилось, сначала убедитесь, что все сделали правильно, а затем поищите повреждения в других местах (например, внутри корпуса с микрофоном).

Соединение проводов скрутками

Этот способ рассказывает, как починить наушники для телефона без паяльника, но только если в их конструкцию не входит микрофон или регулятор звука. Также способ будет неэффективным, если разрыв произошел возле динамика. Выполнить ремонт можно следующим образом:

Отрезать часть кабеля с разъемом длиной 7 см. Снять оплетку длиной около 2 см.
Теперь нужно снять изоляцию с помощью наждачной бумаги или огня зажигалки.
Далее нужно сделать надрез на расстоянии 2-3 см выше штекера. Это позволит гарантировано избавиться от поврежденного места.
Следующим этапом будет скрутка всех парных проводков. Делать это нужно максимально плотно. Перед изоляцией лучше проверить качество скрутки.

Открытый участок наушников нужно изолировать изолентой, скотчем или термоусадочной трубкой. Сначала нужно обмотать каждую пару отдельно, а потом соединить их вместе.

Как разобрать штекер наушников

Чтобы починить наушники, первым делом необходимо разобрать их штекер. Подавляющее большинство наушников имеют на разъеме резиновую оболочку, которую можно аккуратно снять. Удобнее делать это толстой иглой или шилом:

Вставляем иголку сначала неглубоко, и постепенно продвигаясь по кругу, углубляемся иголкой на всю глубину разъема. После этого можно стянуть резиновое покрытие.

У вторых наушников(XBA-H1) разъем оказался разборным.

Как видно из картинки, следующий шаг — это оголение залитых пластиком контактов штекераа. Я срезал аккуратно, для демонстрации, того что там изначально находится. Обычно я срезаю все вместе с проводами

Второй способ пайки

Второй способ, подсказывающий, как паять наушники с лужением проводков наждачкой:

Зерна наждачной бумаги не должны быть особо крупными. Самого материала понадобится маленький кусочек.
На материал нанесите немного канифоли, затем разместите на ней проводок.
Прогрейте как следует его паяльником, вытяните. Лак на проводе начнет размягчаться.
Повторяйте процедуру с вытягиванием, пока изоляция полностью не соскоблится.
После ремонта заизолируйте участок термоусадкой или изолентой.

Некоторые снимают изоляцию с помощью огонька зажигалки, затем удаляют нагар спиртом и флюсом.

Что необходимо для ремонта

Непосредственно перед пайкой проводов наушников проверьте наличие следующих инструментов и материалов:

сварка;
сварочный аппарат;
канифоль;
технический нож;
таблетки аспирина (ацетилсалициловой кислоты), подойдут даже просроченные.

Как правильно паять наушники

Рассмотрим первый действенный способ:

На всякий случай отрежьте на 1-3 см больше проволоки, чем входит в проблемную зону.
Нужный канал расположен по цвету. Общие: синий или желтый, иногда просто медный, без изоляции. Правый канал зеленый, левый канал красный.
Снимите изоляцию на расстоянии более 0,5 см от конца кабеля. Полимер легко и аккуратно снимается строительным ножом. Если она покрыта лаком или сделана из краски, вам понадобится паяльник. Также можно аккуратно почистить ножом.
Следующий пункт — залудить концы припоем. Нагрейте паяльник, кончиком «жала» возьмите небольшой кусочек припоя.
Положите концы проводов на канифоль и равномерно распределите припой по всей их поверхности. Кабели готовы к пайке.

Если вы хотите совместить снятие лаковой изоляции и лужение, вам понадобится таблетка аспирина. Хочу предупредить, что такой ремонт нужно проводить в проветриваемом помещении, старайтесь не вдыхать дым. Положите провод на планшет, затем поработайте паяльником с каплей жирной канифоли. Эта комбинация полностью удаляет лаковое покрытие.

Второй способ пайки

Второй способ, рассказывающий, как паять наушники с лужеными проводами наждачной бумагой:

Зерна наждачной бумаги не должны быть особенно крупными. Самого материала понадобится небольшой кусочек.
Нанесите немного смолы на материал, затем положите поверх него провода.
Хорошенько нагрейте его паяльником, выньте. Лак на проволоке начнет размягчаться.
Повторяйте процедуру снятия до тех пор, пока изоляция не будет полностью соскоблена.
После ремонта изолируйте участок термоусадкой или изолентой.

Некоторые удаляют изоляцию пламенем зажигалки, затем удаляют нагар спиртом и флюсом.

Ремонт штекера

Мы разобрались, как отпаять перекушенные провода от наушников. Вилка припаяна по аналогичной схеме, которая имеет свои особенности.

Во-первых, обратитесь к схеме подключения обычных наушников.

Как припаять штекер наушников:

Отрежьте штекер, который не работает, с проводкой выполните те же действия, что описаны выше

Важно оголять их минимальные сечения (2-3 мм), так как соприкосновение оголенных проводов в процессе эксплуатации может вызвать короткое замыкание.
Проденьте новый штекер через основание корпуса наушников.
Участки штекерных соединений следует немного поцарапать, чтобы облегчить пайку. В местах присоединения кабеля их также необходимо облучить.
Сначала подключается «земля» (медный провод), затем левый (белый) и правый (красный) каналы.
Защитите участок скотчем

Чтобы припой случайно не порвался, завяжите узел на проводке в непосредственной близости от изолируемого участка.
Закройте область с телом.

А эта схема пригодится тем, кто ремонтирует наушники, оснащенные микрофоном (наушники).

Как паять наушники с микрофоном? По тому же алгоритму к розетке нужно будет подключить только четыре провода вместо трех.

Неудовлетворительный результат ремонта штекера

Если во время теста вы заметили, что динамик одного из наушников по-прежнему молчит, причина проблемы может заключаться в следующем:

плохо пропаяные соединения;
проблемы с разговорным динамиком – велика вероятность, что прямо возле него оборвется кабель;
проблема в теле кабеля.

Для первой проблемы потребуется повторить процесс пайки, для второй смотрите инструкцию в начале статьи (по ремонту оборванных проводов). Как паять наушники со второй проблемой:

Отрежьте кабель рядом с неработающей гарнитурой.
Отсоедините гарнитуру: самофиксирующаяся конструкция упрощает эту задачу.
Чистые, оловянные провода.
Припаиваем провода наушников к проводам корпуса кабеля, пробуем и собираем в первозданном виде.

Если у вас есть паяльник и базовые навыки работы с ним, то процедура ремонта наушников вполне понятна и проста. Диагностировать проблему также не составляет труда. Основная причина – механическое повреждение проводов в корпусе кабеля или в местах соединения с наушниками и вилкой. Мы рады, что эта статья помогла вам снова настроить наушники.

Разборка и ремонт больших наушников

Динамики в больших наушниках спрятаны внутри корпуса, разборка которого усложнена скрытыми шурупами и защелками. Если все крепления не выявить, пластиковые элементы гарнитуры просто сломаются от приложенных усилий рук. Способы разборки наушников разных производителей отличаются. Для примера рассмотрим несколько популярных моделей:

Разбирать гарнитуру Sennheiser HD203 начинают со снятия амбушюр. Мягкие подкладки держатся на защелках, которые легко отсоединяются пластиковой карточкой.

Под мягкими подкладками стоит четыре шурупа. Их откручивают отверткой.

Половинки корпуса не склеены. После откручивания шурупов элементы легко разъединятся на две части. На передней панели закреплены динамики, к контактам которых предстоит припаять новый провод.

Производитель гарнитуры Steelseries Siberia мягкие накладки приклеивает. От корпуса амбушюры отделяют отверткой или ножом. Крепеж половинок корпуса в разных моделях использован шурупами или защелками. Во втором варианте разборка не обходится без отламывания замков. Сборку корпуса со сломанными защелками осуществляют на клею. В будущем разобрать прочно склеенный наушник не получится.

Проще обстоят дела с мягкими накладками в наушниках Razer Kraken. Амбушюры просто надеты без фиксации клеем или защелками. После снятия накладок в обзор попадает бумажная наклейка. Под ней прячутся четыре винта.

У наушников Philips и Audio-Technica амбушюры аналогично ничем не закреплены. Накладки просто надеты на ободок чашечки.
