Как припаять штекер к наушникам самостоятельно

Пошаговая инструкция

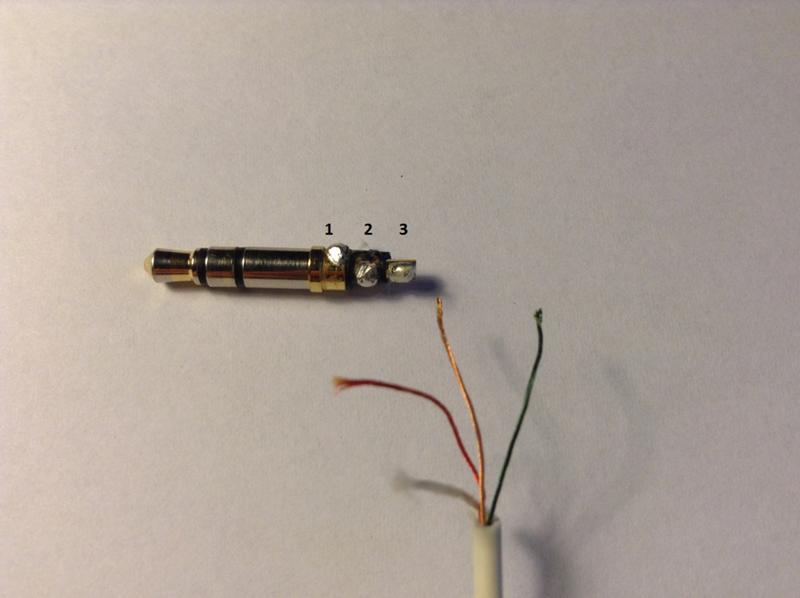

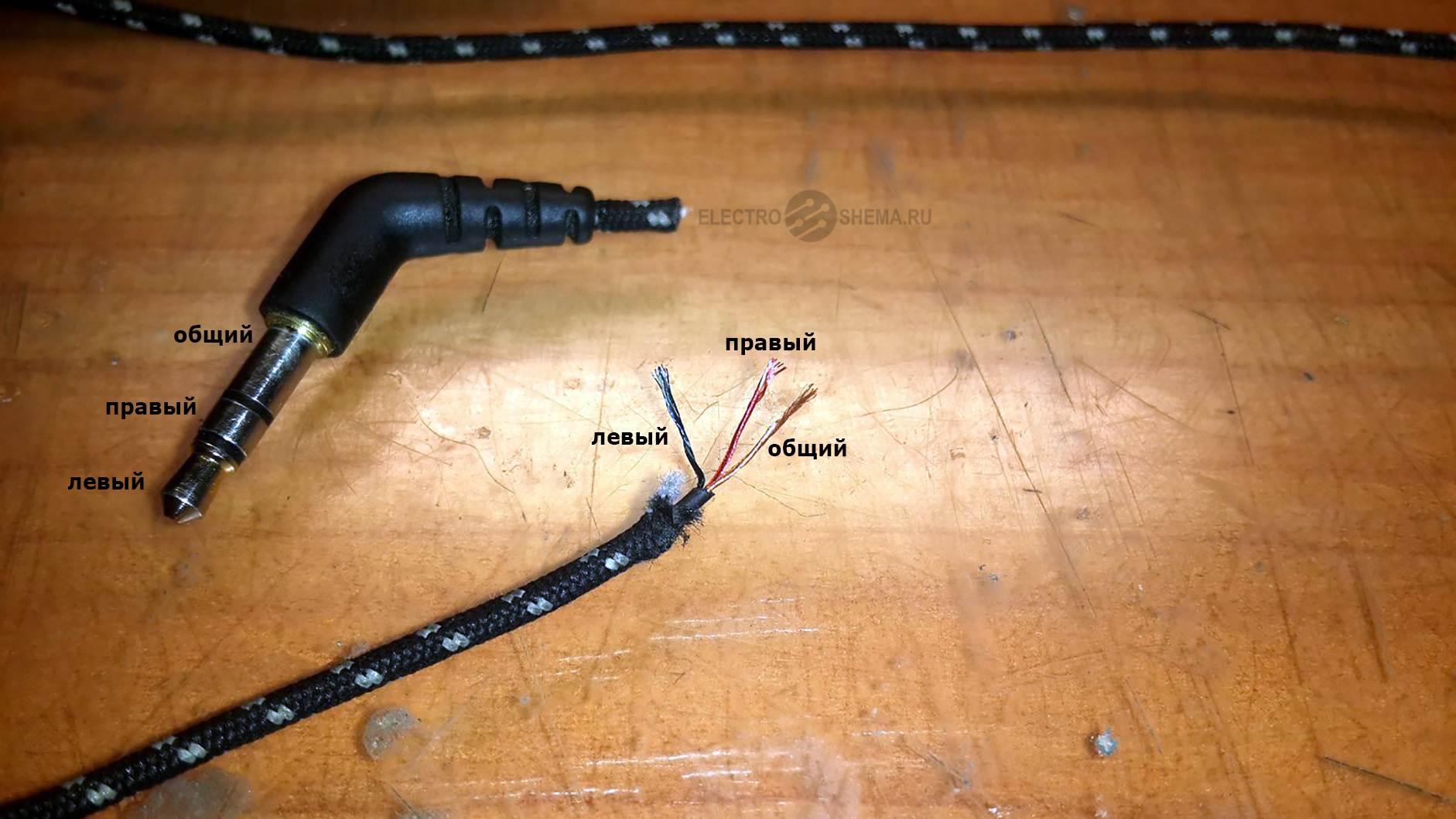

Схема самостоятельной пайки проводов наушников довольно проста. Порядок действий не меняется в зависимости от количества динамиков, наличия коннектора Bluetooth и микрофона. В работе очень важна аккуратность и точность: спаять правильно тонкие, сопоставимые с ниткой по толщине проводки, довольно сложно. Всего в каждой жиле находится 3 контакта:

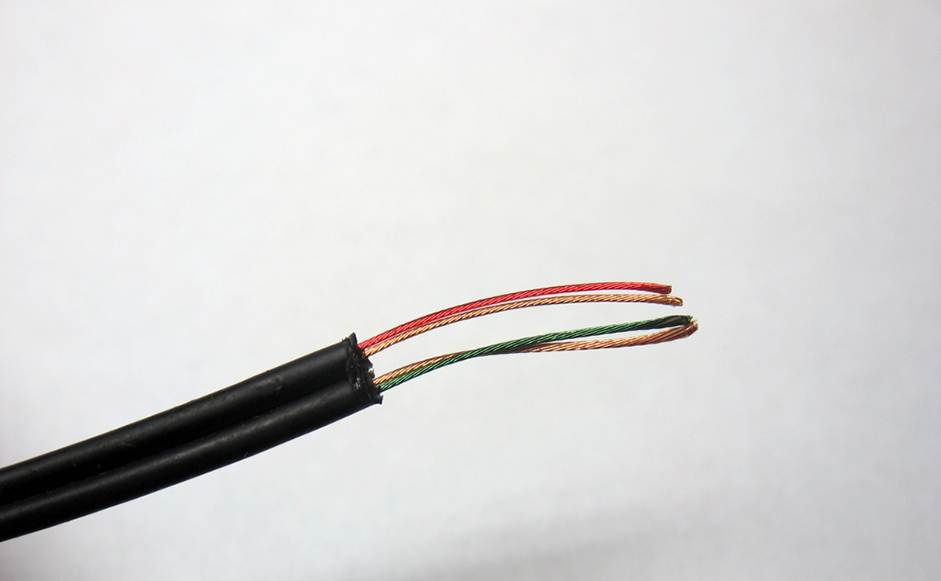

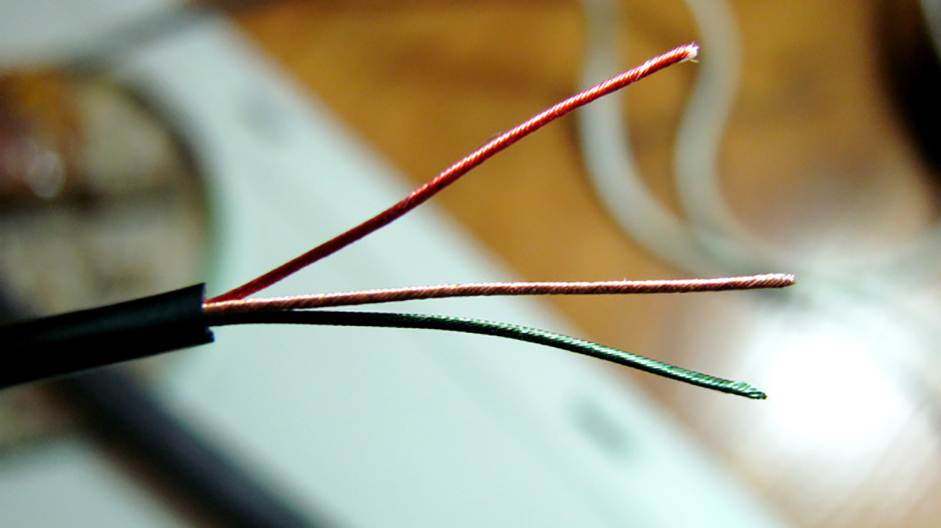

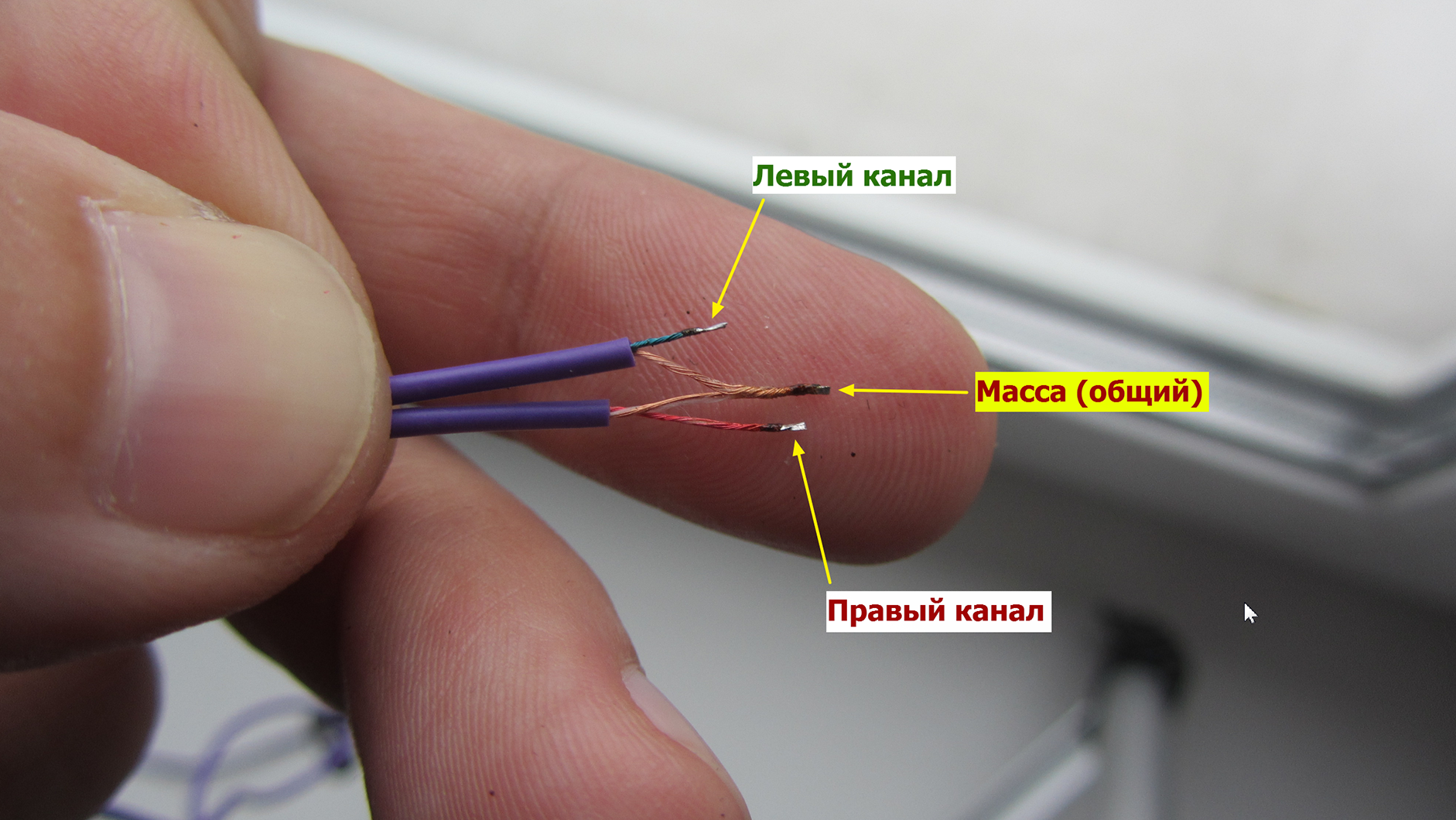

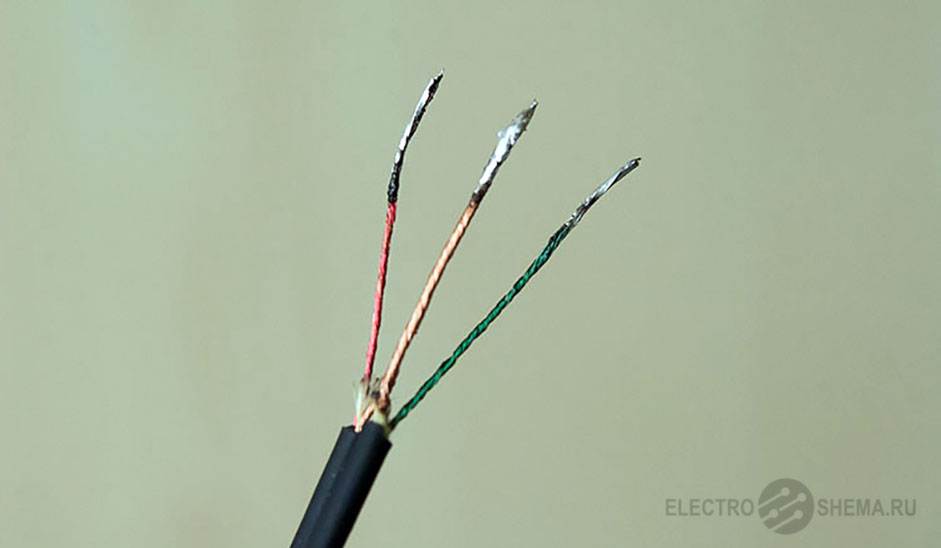

1 или 2 провода в лаковой оболочке без оплётки (по 1 на канал) — заземление;
зелёного цвета — левый;
в красной оплётке — правый.

Если наушники выполняют роль гарнитуры, оттенок и количество элементов могут отличаться. В них обычно находится 4 провода: для левого и правого аудиоканала, общий (-) и для видеоканала.

Пайка проводов в месте разрыва

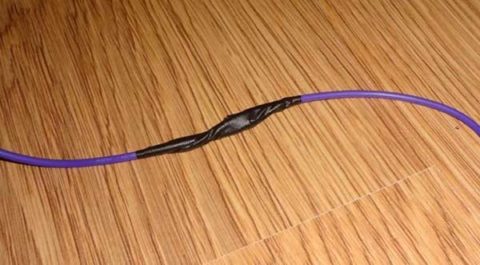

При образовании повреждения на длинном участке провода для устранения неисправности придётся отрезать часть длиной 20-30 мм в месте, где обнаружено отсутствие контакта. При помощи канцелярского или строительного ножа со скошенным лезвием выполняется зачистка изоляции кабелей; если присутствует лаковое электротехническое покрытие, для его удаления используется обжиг.

Далее останется лишь залудить и спаять концы проводов, соответствующие друг другу. Если для изоляции будет применяться термотрубка, она надевается на кабель заранее. В остальных случаях применяют изоленту.

Пайка динамика

При локализации повреждения в динамике наушников ремонт начинается с демонтажа их корпуса

Действовать необходимо осторожно, чтобы не повредить плату. Освободив контактную площадку, можно визуально обнаружить место обрыва

Его зачищают от припоя, концы отошедшего провода тоже, затем покрывают полудом и соединяют. После завершения пайки останется лишь собрать наушник, проверить его работоспособность.

Пайка в месте разъёма наушников

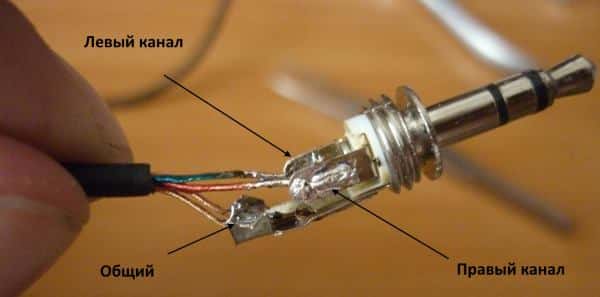

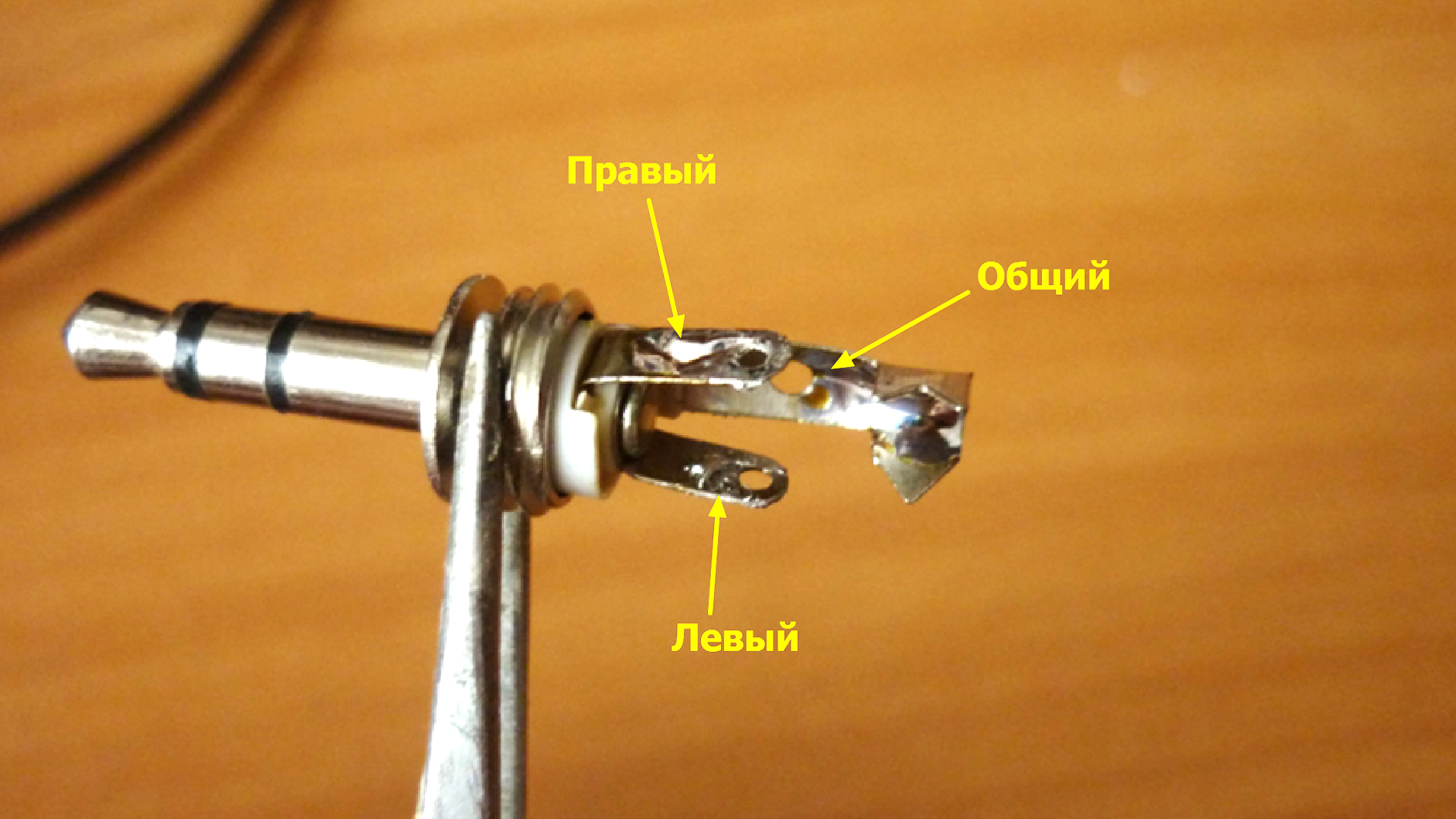

Порядок ремонта в случае с локализацией проблемы в области штекера наушников, довольно прост.

Паяльник разогревается до температуры плавления припоя.

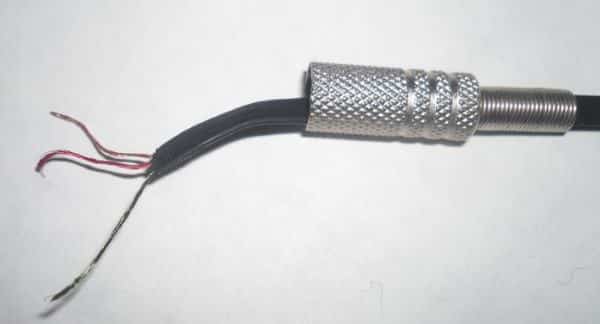

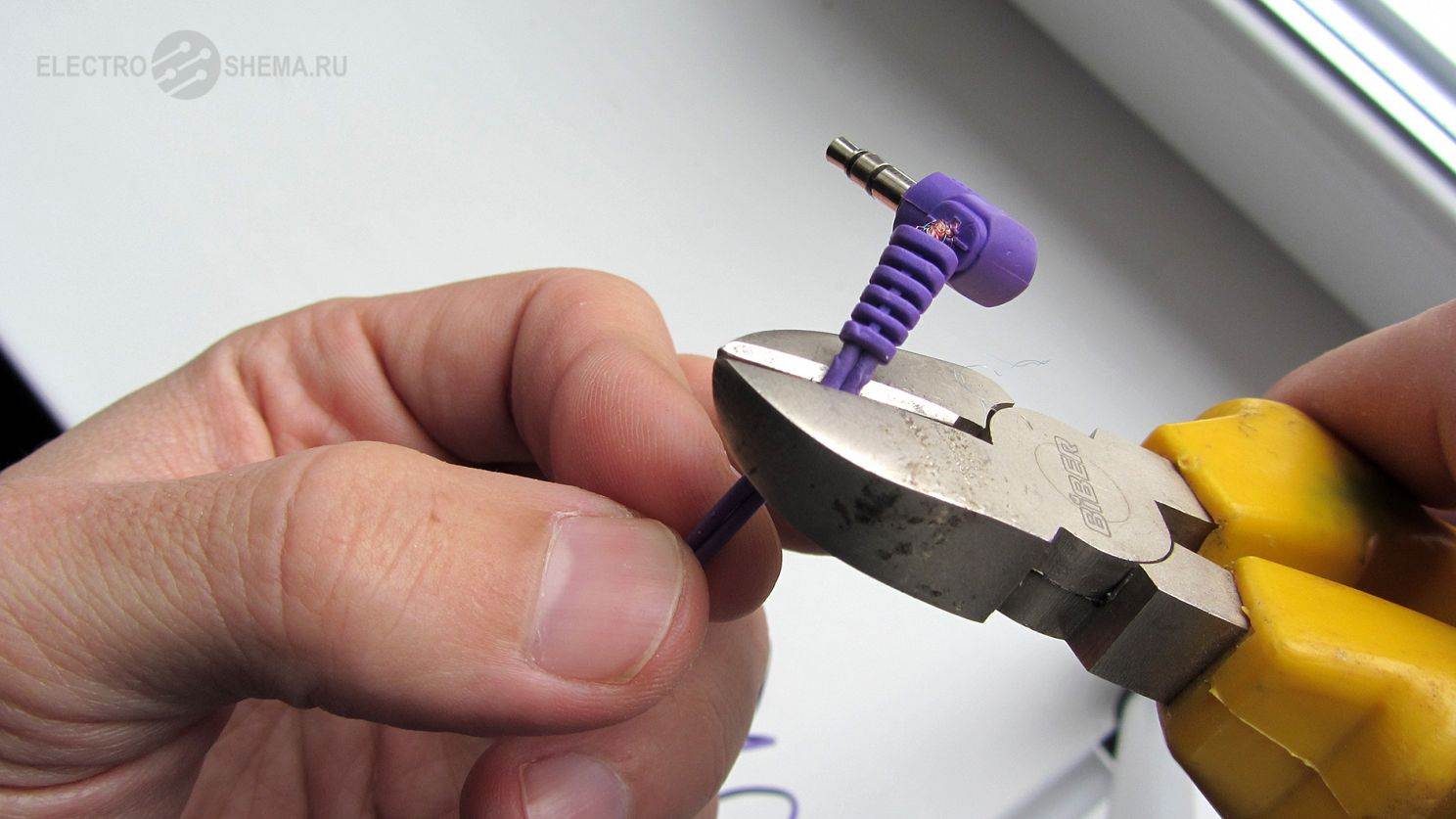

Выше штекера на 0,5-1,5 см провод обрезается.

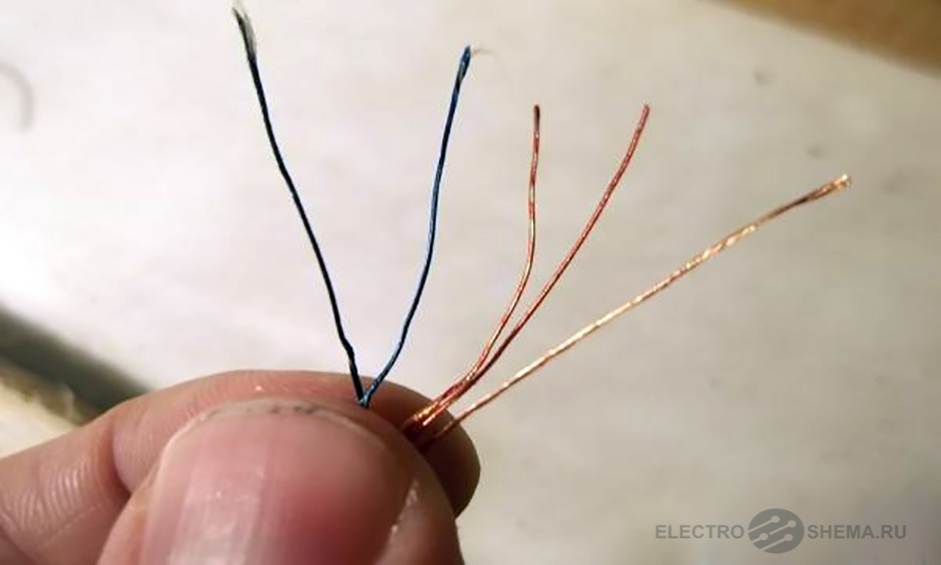

Свободный конец разделяется на отдельные элементы. Каждый провод зачищается.
Обжигом или механически, наждачной бумагой, с наконечников оголённой жилы удаляется лак.
Старый штекер разбирается канцелярским ножом по шву. Он нужен для правильной распиновки проводов. Если деталь менять не планируется, придётся освободить старый штекер от изоляции. В этом случае необходимо предварительно запомнить расположение контактов.

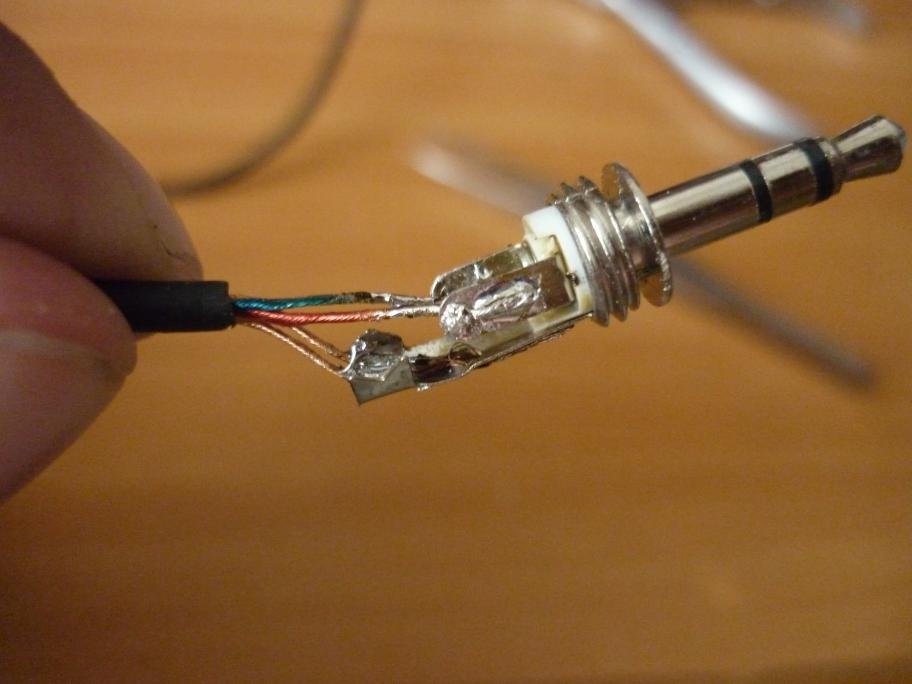

Провода продеть в корпус штекера вместе с термоусадочной трубкой. Их концы залудить.
Выполнить пайку проводов к контактам. Проверить работоспособность.
Изолировать поверхность. Если ранее использовалась термоусадочная трубка, её останется нагреть. Можно заменить этот вариант обычной изолентой.

Ремонт наушников завершён.

Пайка в месте разъёма гарнитуры

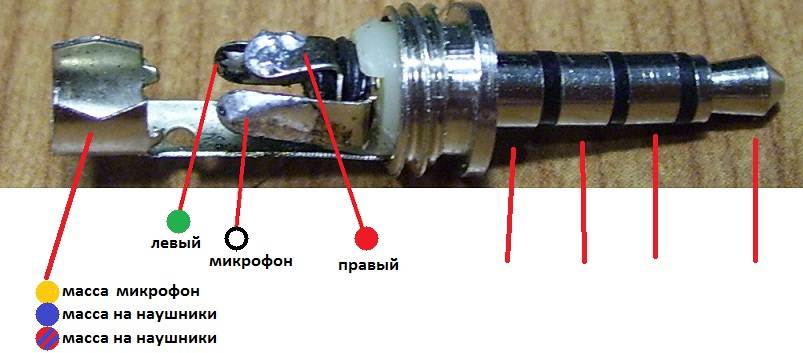

В таком разъёме присутствует 5 проводов, 1 из которых приходится на микрофон.

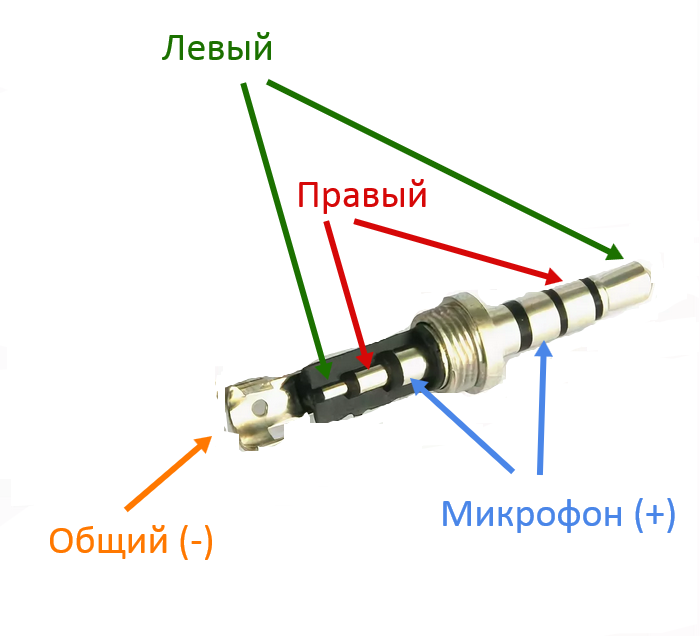

У всех гарнитур, выпущенных после 2012 года, порядок крепления проводов от края штекера такой:

красный M+ (микрофон);
жёлтый M-, с другой стороны от него фиксируется заземление, оно того же оттенка;
зелёный — правый наушник, синий — левый.

Эта цветовая гамма считается стандартной, но отдельные бренды могут варьировать окраску оплётки

Важно учесть, что контакты микрофона располагаются с одной стороны разъёма, а для заземления и наушников фиксируются на другой. В остальном порядок пайки аналогичен стандартному

Встречаются также варианте наушников, у которых на 4 контакта приходится 6 проводов. Обычно такой набор встречается в моделях, где установлен блок с кнопкой. Все провода с жёлтыми/медными включениями в этом случае относятся к заземлению. Остальные соответствуют микрофону, левому и правому наушнику.

Как обойтись без паяльника

Если у вас нет паяльника, то это не критично. Описанная методика прекрасно подойдет для обычных наушников без микрофона и управляющих кнопок. К сожалению, она бесполезна, если шнур оборвался поблизости от динамика.

Список необходимого:

нож;
зажигалка;
скотч;
рабочий AUX-кабель.

Отрезают часть кабеля с разъемом не короче 7 см, снимают ножом резиновую оплетку, оголив примерно 2 см. Очистить лак можно при помощи наждачки или зажигалки. Чтобы не испортить проводок, периодически огонь надо тушить. Нагар легко снимается пальцами, но нужно дождаться остывания.

Делают надрез на несколько сантиметров выше штекера, чтобы гарантированно избавиться от стертого места.

Скручивают все парные проводки как можно плотнее. Если их больше трех, то два лишних (ответственных за микрофон) можно спрятать или обрезать, ввод звука при этом перестанет работать. Иногда расцветки совпадают, но лучше проверить комбинацию, вставив разъем в гнездо плеера со включенной музыкой.

Для изоляции используют изоленту, обработав каждую отдельную пару. После этого соединяют их и обмотают в 3-5 слоев. Можно воспользоваться широким скотчем (подойдет и малярный) или тонкими термотрубками.

Определение места разрыва

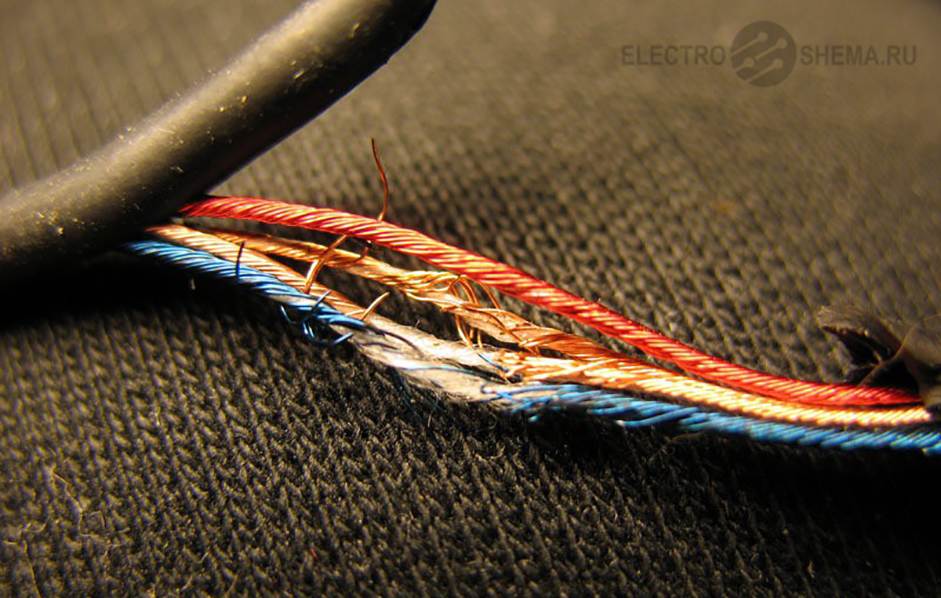

Если динамик издает треск или молчит, то с уверенностью 99% можно сказать, что произошел обрыв провода. С дешевыми китайскими наушниками возиться не стоит. Их проще выбросить. Дорогую гарнитуру стоит попытаться отремонтировать. Существует два способа поиска обрыва.

Рекомендации: Как защитить наушники от механических повреждений и укрепить провод , Как припаять штекер наушников , Как самостоятельно починить наушники, если один перестал работать

Простой поиск прощупыванием

Первый способ поиска основан на прощупывании кабеля пальцами рук. Гарнитуру подключают к мобильному телефону и воспроизводят музыкальный файл. Провод по всей длине, начиная от штекера и заканчивая входом в наушники, переминают пальцами.

Когда неработающий динамик издаст треск или прерывистое звучание, диагностируемый участок провода отмечают для выполнения ремонта. Способ поиска даст результат, если переломленные жилы далеко не разъехались друг от друга внутри изоляции.

Поиск мультиметром

Второй способ оправдан, когда поиск прощупыванием не дал результатов. Если кабелем зацепиться во время ходьбы, происходит рывок. Медная жила лопается, а изоляция растягивается. Прощупывание здесь не поможет. Концы жил удалены друг от друга и при переминании кабеля не сблизятся.

Поиск разрыва выполняют мультиметром:

Чтобы прозвонить кабель мультиметром, придется счищать местами изоляцию. Метод агрессивный, но другого выхода нет. Желательно постараться разобрать наушник, чтобы прозвонить сначала весь кабель от контактов динамика до металлической части штекера. Если сигнал на мультиметре есть, значит, причина в динамике и провод резать не стоит. При отсутствии сигнала или в случае невозможности разбора наушника выполняют надрез изоляции. Перелом жил чаще всего случается возле штекера, динамика или на раздвоении провода. Чтобы проверить штекер снимают 5 мм изоляции кабеля на расстоянии 5 см от наушника

Зачищать надо осторожно, иначе повредится тонкая жила. Один щуп мультиметра прислоняют к контакту штекера, а другой щуп ставят на зачищенный участок. Появление сигнала говорит, что из строя вышел участок входа в наушник

Отсутствие сигнала на мультиметре говорит о повреждении другого участка. Следующий надрез изоляции делают на удалении 5 см от штекера. Осуществляют новый замер. Появился сигнал – провод порвался возле штекера. Отсутствует сигнал – процесс поиска продолжается

Появление сигнала говорит, что из строя вышел участок входа в наушник. Отсутствие сигнала на мультиметре говорит о повреждении другого участка. Следующий надрез изоляции делают на удалении 5 см от штекера. Осуществляют новый замер. Появился сигнал – провод порвался возле штекера. Отсутствует сигнал – процесс поиска продолжается.

Надрезы изоляции выполняют через 5–10 см, пока не найдется проблемный участок. После ремонта оголенный провод изолируют. Вид неэстетичный, зато гарнитура будет работать.

Как обойтись без паяльника при ремонте наушников

Часто происходит так, что у человека нет под рукой паяльника или розетки, а штекер наушников не работает. В этом случае можем проводить перепайку штекера несколькими нестандартными, но приемлемыми способами.

Первый способ — это использовать токопроводящий клей для приклеивания проводов к контактам мини джека. Все делается просто и аккуратно. Надежность такого крепления конечно хромает, да и электрическое сопротивление клея может составлять десятые доли Ома. При сопротивлении наушников 4 -16 Ом, клей может повлиять на громкость звучания. Хорошо, что время высыхания токопроводящего клея обычно 10-15 минут.

Второй способ — разогревать гвоздь или кусок медного провода в пламени свечи. Это такой способ для романтиков: полумрак, свечи, штекер, наушники и ты. Свечи в этом случае лучше использовать ароматизированные. А если серьезно, так можно и с помощью костра и углей припаять штекер наушников. Главное — хороший припой и флюс не забыть.

Третий способ — сделать газовый паяльник из зажигалки своими руками. Нужно взять кусок медного одножильного провода и прикрепить к зажигалке так, чтобы часть провода была в пламени. По медному проводу передается тепло на некоторое расстояние, как видно из фото.

Если будешь пользоваться этим способом, то особое внимание обрати на место прилегания проволоки к корпусу зажигалки. Там от нагрева может образоваться дырка

Будь осторожен! Более подробно как сделать такой мини паяльник из зажигалки смотрите в видеоролике.

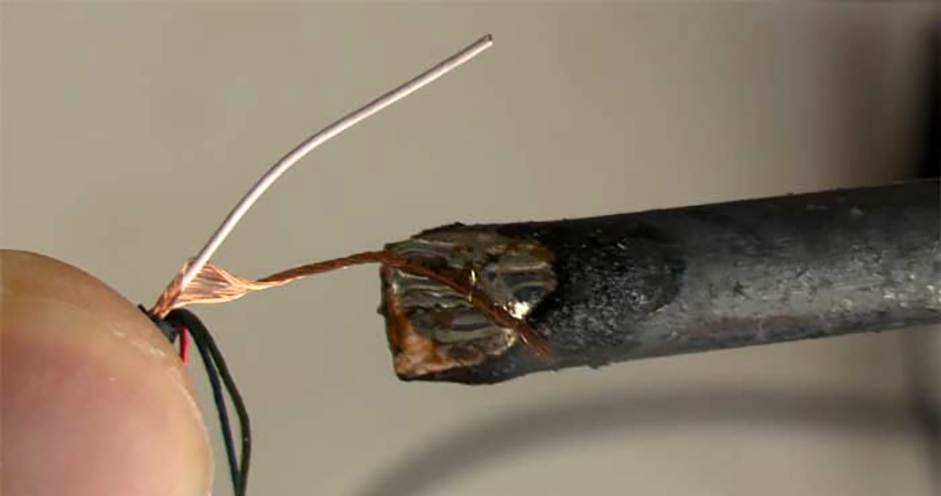

Успех операции пайки зависит от чистоты жала. Перед первым применением, жало необходимо заточить, придав ему нужную форму в зависимости от характера предстоящей работы. Эту операцию можно проводить различными инструментами, но чаще всего применяется напильник.

Вторая необходимая операция – жало паяльника нужно блудить, то есть – удалить пленку окисла и покрыть поверхность рабочей части устойчивым слоем припоя. Это делается погружением жала в канифоль при первом же нагреве, после чего, сразу же протереть жало о деревянную поверхность или специальную губку. Затем, жало нужно покрыть припоем, погрузив его в расплавленный (паяльником) припой.

Для соединения проводов этим способом, нужно произвести следующие операции:

Освободить концы проводов от изоляции, если она имеется. Эту операцию лучше всего производить специальным инструментом, который называется кримпер, при выполнении зачистки ножом существует опасность повреждения провода, что негативно скажется на соединении – его долговечности и характеристиках сети с таким соединением.
Облудить оголенные концы, при этом:
- Зачистить провод от лакового покрытия (если оно имеется).
- Поместить оголенный конец провода на кусочке канифоли и нагреть его паяльником до расплавления флюса, осторожным движением извлечь кончик наружу и дать ему остыть.
- Набрать на кончик паяльника каплю припоя и нанести его на провод, добиваясь ровного покрытия провода припоем.
Операцию повторить со вторым концом провода.
Приложить спаиваемые концы друг к другу, набрать на кончик паяльника каплю припоя и нанести его на место соединения, добиваясь равномерного монолитного слоя.
В ряде случаев, лучше и надежнее скрутить соединяемые провода, что повысит прочность паяного соединения.

Починка гарнитуры без пайки

Гарнитура отличается наличием регулировки громкости и встроенного микрофона. В ее шнуре скручено 4-5 проводов вместо трех, поэтому AUX-кабелем можно починить только обычные наушники.

Если не хочется отказываться от этих функций, то можно найти аналогичный кабель с работающим штекером. Его можно взять от устройства со сломанными динамиками и микросхемами – они все равно не подлежат ремонту.

Удаляют лишнюю резину и лак описанным выше образом. Однако лишних проводов не останется – все из них нужно правильно сопоставить и скрутить. Для повторной изоляции подойдет любой метод.

Иногда найти подходящий шнур сложно. Можно попробовать подсоединить новый штекер, просто обмотав контакты соответствующими проводами

О том, как правильно припаять провода к штекеру наушников не может идти и речи, если вы не знакомы с цветами проводов в наушниках и их значением (вот вы, например, знаете за что отвечает зеленый провод?)

К штекеру наушников может приходить разное количество проводов:

2 провода (для моно-наушников);
3 провода (для моно- или стерео-наушников в зависимости от схемы подключения);
4 провода (для стерео-наушников);
5 или 6 проводов (для стерео-гарнитуры с микрофоном).

2 провода

Думаю, никому не нужно объяснять, как отремонтировать штекер наушников, если у них всего два проводка. Тут что-либо о перепутать в принципе невозможно.

3 провода

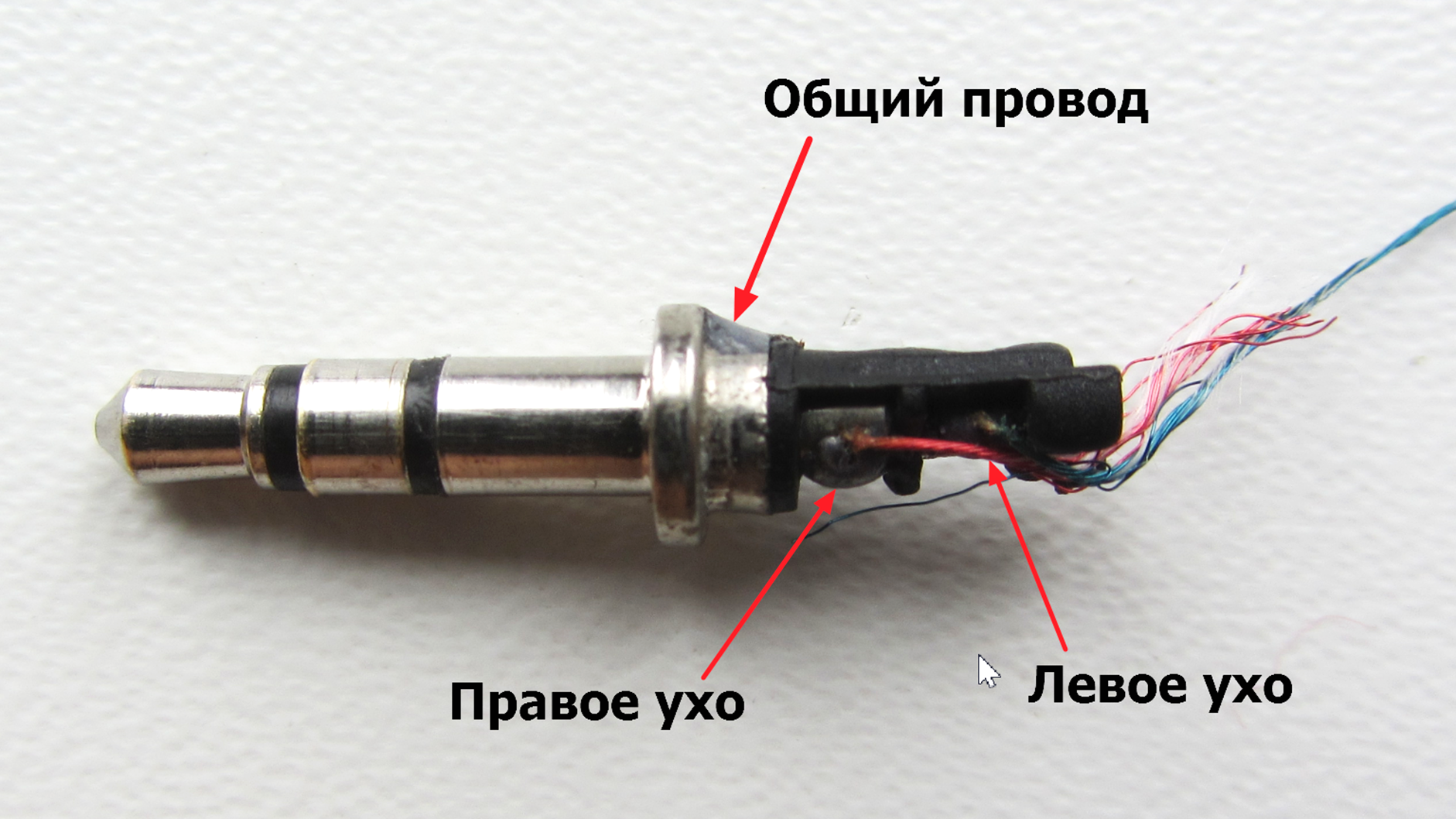

От каждого уха всегда идут два провода – плюс и минус, но иногда производитель объединяет минусы обоих динамиков вместе и получается, что к штекеру приходят всего три провода. Чтобы было понятнее, приведу схему пайки штекера наушников:

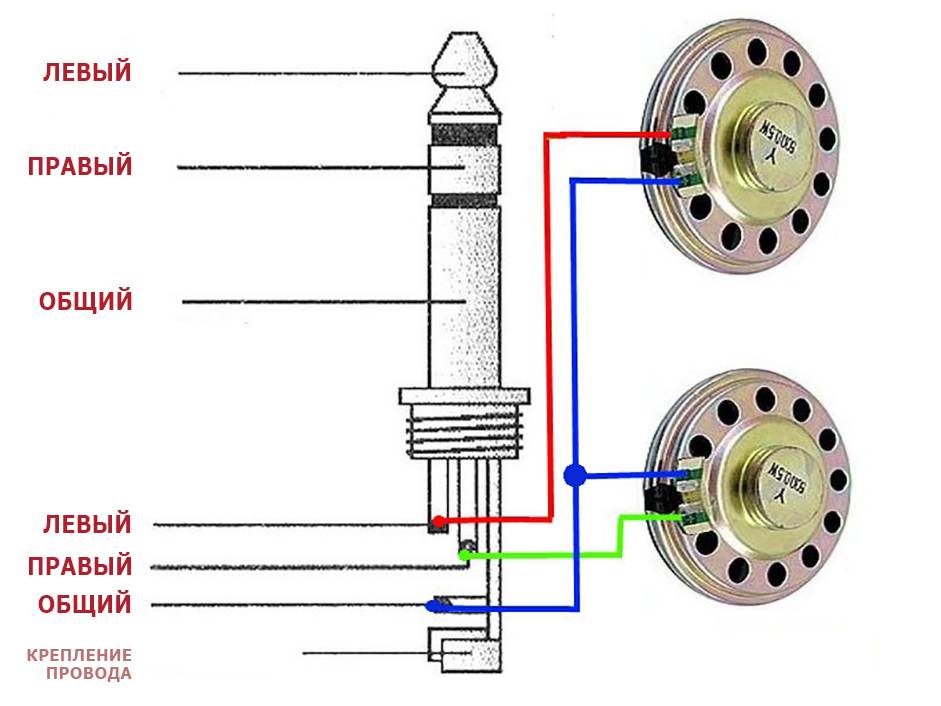

Эта картинка еще доступнее объясняет, куда припаивать провода к штекеру наушников:

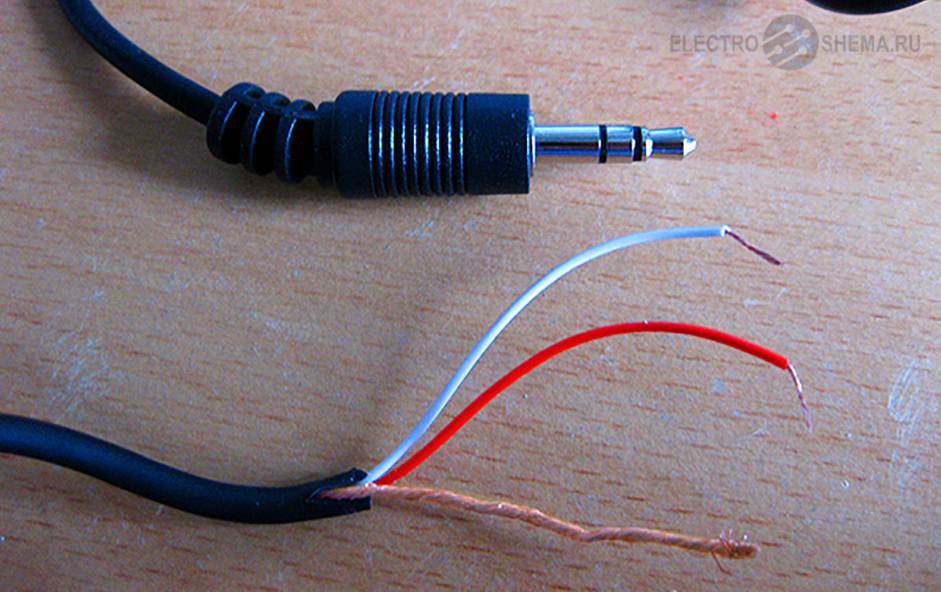

Чаще всего провода покрывают лаком разного цвета:

красный – правый канал;
зеленый, синий или белый провод – левый канал;
бесцветный лак – общий провод (масса).

Конечно, жестких стандартов нет и цвета могут быть другими. Вот как это выглядит в реальной жизни:

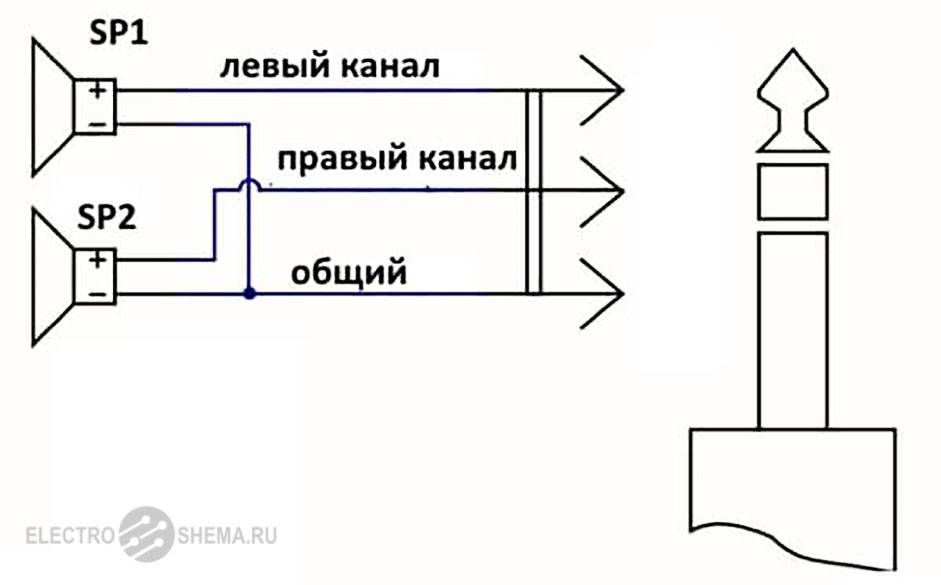

Смотрим, как правильно припаять провод к наушникам (3 провода):

4 провода

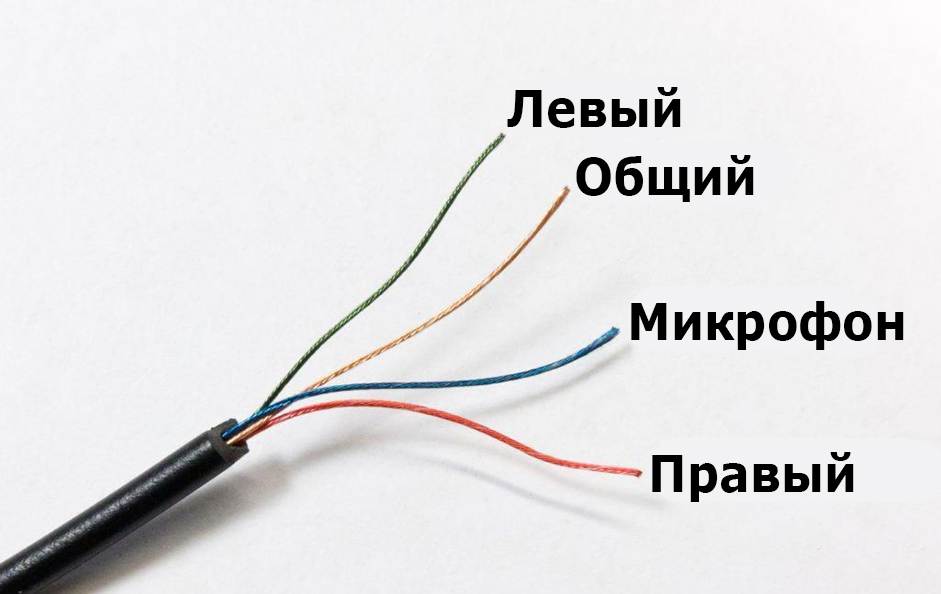

Если к вашему штекеру подходит 4 провода, то тут могут быть варианты.

Вариант первый: у вас обычные наушники без микрофона и без кнопок (у штекера всего 3 контакта). Тогда эти четыре провода – это просто две пары проводов от каждого из динамиков. Минусы у них одного цвета (медного), а плюсы – разного (обычно синий и красный или зеленый и красный):

В этом случае общие провода (те, которые одного цвета) соединяют вместе и припаивают к общему контакту штекера. О том, как запаять 4 провода от наушников к штекеру вы должны сразу понять из рисунка:

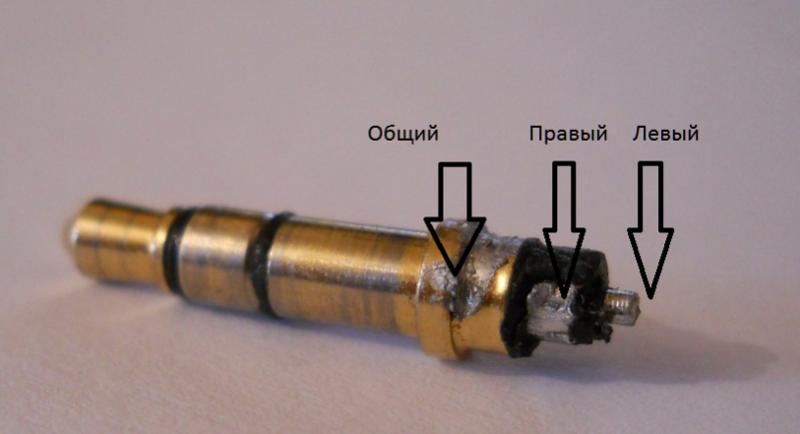

А вот как припаять наушники к такому джеку:

Вариант второй: у вас полноценная гарнитура (т.е. наушнки с микрофоном) и на штекере 4 контакта. Тогда, скорее всего, эти четыре провода – это по одному проводу от каждого динамика, один сигнальный провод от микрофона и один общий провод на всех.

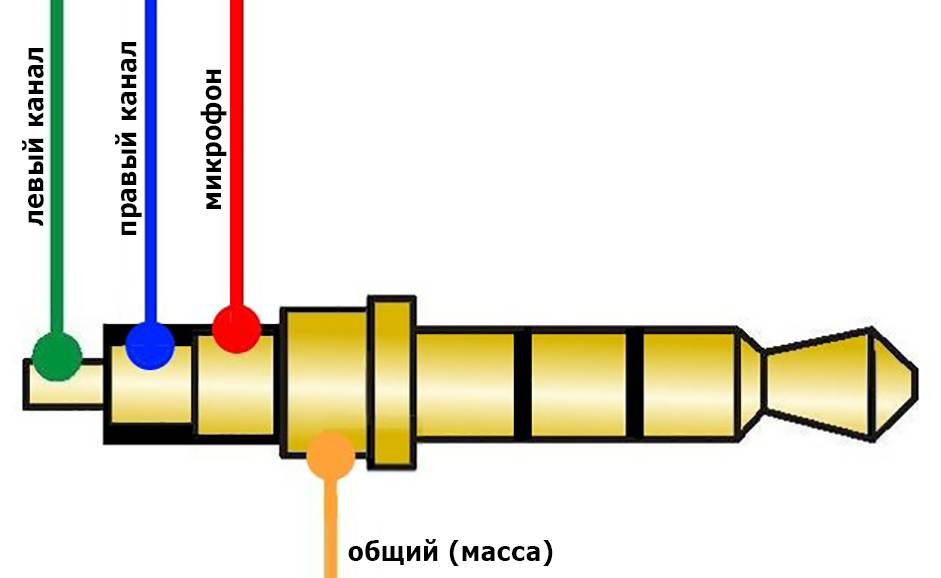

Схематично это можно обозначить так:

А вот как сделать штекер на наушниках (правильная пайка наушников, когда там 4 провода):

Чаще всего микрофонный провод только выглядит как один проводок, а на деле это два провода: тонюсенький проводок в белой ПВХ-изоляции полностью обмотанный медным эмалированным проводом (в бесцветной эмали). Что-то вроде такого:

5, 6 и более проводов

В зависимости от варианта реализации, внутри кабеля от гарнитуры может быть 5 и более проводов. Вплоть до 10! Как бы там ни было, а сигнальный провод от микрофона всегда стараются делать в собственной “земляной” оплетке.

Короче, если вы распотрошили ваш кабель и он выглядит как-то так:

или даже так

то никто вам так сразу не скажет, как правильно припаять штекер к таким наушникам. Тут может быть только один совет: берите тестер и прозванивайте все провода, пока не определите, где правое ухо, где левое. Остальные провода – это к микрофону.

Определяйте по цвету какие провода могут быть общими и соединяйте их все вместе. Все сигнальные распаивайте согласно распиновке разъема (см. на картинках выше).

После чего тестируйте наушники и микрофон. Если что-то не так, ищите причину. Тут вам никто ничего толком не скажет, действуйте методом научного самотыка.

Удачи!

Много проводов

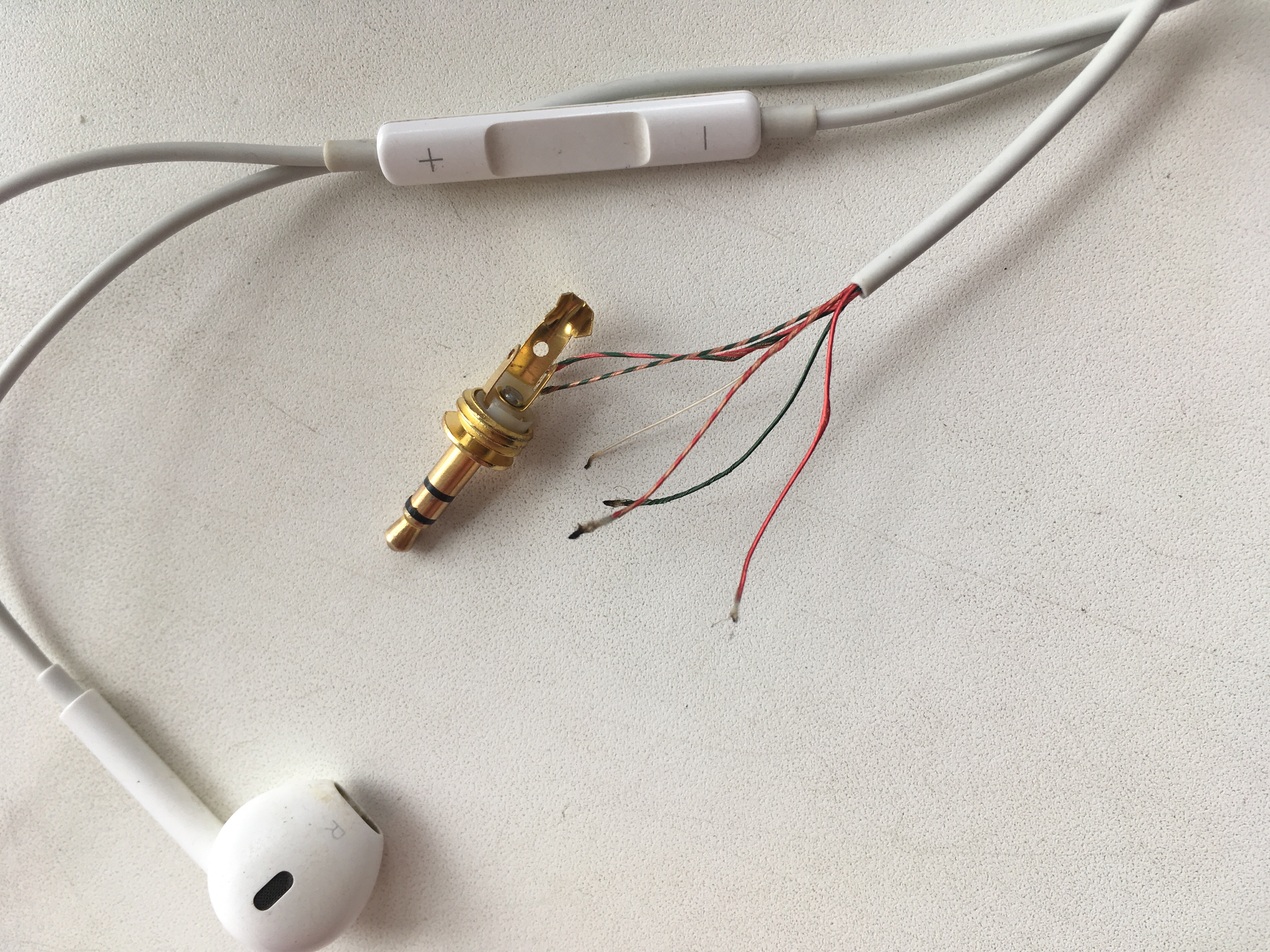

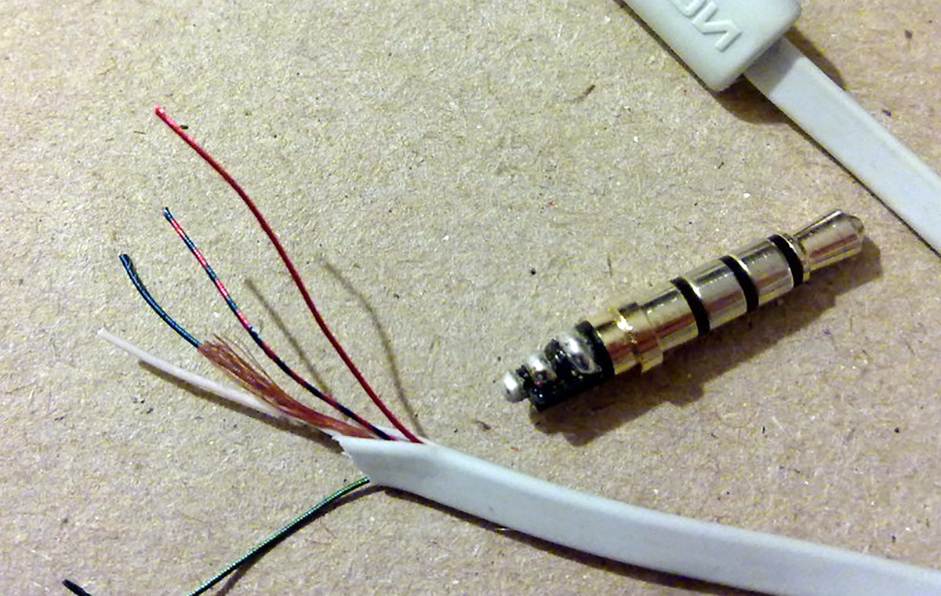

После отрезания разъема наушников снимаем изоляцию с провода. Делаем все так же, как с AUX-кабелем. Но тут есть небольшой подвох.

Проводков в гарнитуре явно побольше чем три — их пять. Два провода отвечают за микрофон, и три за наушники. Они то нам и нужны.

Разлохмаченный золотой провод (земля) был накручен поверх тонкого белого — микрофонного. Скручиваем его в самостоятельный провод и зачищаем все проводки от лака.

Теперь перед нами встает непосильная задача — скрутить нужные проводки вместе. На самом деле все просто! Три AUX-проводка нужно прикрутить к трем проводкам наушников.

В моём случае получилось, что расцветки проводков совпали. А что если нет?

Как починить штекер наушников

Как починить штекер

Сам штекер наушников починить либо нельзя, либо очень сложно. Самый верный вариант, если поломка именно в штекере, полностью заменить его на новый (новый штекер стоит не так дорого), либо припаять оборвавшиеся провода заново к старому штекеру, предварительно его разобрав или очистив от резиновой оплетки (в случае если штекер оторвался от наушников). При покупке нового штекера имейте ввиду, что он должен содержать ровно такое же количество контактов, как и ваша гарнитура. Подробнее о типах штекеров написано здесь.

Общая схема ремонта штекера примерно такая:

Обрезаем провод на расстоянии 0.5-1.5 см от штекера.
Разбираем штекер, если он разбирается. Если нет, то аккуратно очищаем контакты штекеры от защитного покрытия.
На кабель надеваем термоусадочную трубку (можно обойтись и без нее, если нет). При желании также надеваем ее на каждый из проводов.
Очищаем от лака и залуживаем провода в обрезанной части кабеля.
Припаиваем провода к штекеру.
Перемещаем термоусадку на место пайки (там, где контакты штекера), нагреваем ее феном или зажигалкой пока не сожмется по размеру провода. Если термоусадки нет, то изолируем и закрепляем все несколько слоями изоленты (не очень надежный способ и довольно грубый).
Собираем штекер обратно, если он сборный. Если нет, то оставляем как есть.

Подробнее о том, как припаять провода к штекеру описано здесь.

Определение проблемы

Обрыв может произойти в штекере, у динамика, или где-нибудь в кабеле. Последний случай встречается крайне редко и, как правило, вызван механическим воздействием на провод при неаккуратном обращении. В такой ситуации рекомендуется полностью менять его, поскольку места спайки создадут проблемный участок.

Места, где чаще всего происходит обрыв провода

Чаще всего проблема кроется в самом штекере, поскольку это самое критичное место. В большинстве случаев, надавливая на основание разъема, или изгибая возле него кабель, можно поймать положение, при котором оба наушника начнут работать. В результате этого можно констатировать, что проблема кроется именно в штекере.

Дополнительно про цвета проводов в наушниках

К штекеру наушников может приходить разное количество проводов:

2 провода (для моно-наушников);
3 провода (для моно- или стерео-наушников в зависимости от схемы подключения);
4 провода (для стерео-наушников);
5 или 6 проводов (для стерео-гарнитуры с микрофоном).

2 провода

3 провода

Эта картинка еще доступнее объясняет, куда припаивать провода к штекеру наушников:

Чаще всего провода покрывают лаком разного цвета:

красный – правый канал;
зеленый, синий или белый провод – левый канал;
бесцветный лак – общий провод (масса).

Конечно, жестких стандартов нет и цвета могут быть другими. Вот как это выглядит в реальной жизни:

Смотрим, как правильно припаять провод к наушникам (3 провода):

4 провода

Если к вашему штекеру подходит 4 провода, то тут могут быть варианты.

А вот как припаять наушники к такому джеку:

Схематично это можно обозначить так:

А вот как сделать штекер на наушниках (правильная пайка наушников, когда там 4 провода):

5, 6 и более проводов

Короче, если вы распотрошили ваш кабель и он выглядит как-то так:

или даже так:то никто вам так сразу не скажет, как правильно припаять штекер к таким наушникам. Тут может быть только один совет: берите тестер и прозванивайте все провода, пока не определите, где правое ухо, где левое. Остальные провода – это к микрофону.

Всем здоровья и хорошего настроения! Тут я собрал схемы распиновки и инструкции как припаять штекер к наушникам всех известных мне типов. Привожу инструкции, как отремонтировать наушники своими руками и как соединить провода без электрического паяльника. Будет интересно.

Начну, пожалуй, с перечисления известных типов аудио штекеров.

Ремонт наушников с оголовьем и микрофоном Genius

Попали в ремонт наушники Genius, в которых были перетерты провода и сломаны крепления телефонов к оголовью.

Наушники мне были принесены на запчасти, но оценив их техническое состояние, пришел к выводу, что они подлежат ремонту.

Ремонт крепления наушников к оголовью

Перед ремонтом перетертых проводов сначала надо было отремонтировать механическое повреждение узлов крепления наушников к оголовью.

Вскрытие узлов показало, что выступы, служащие для фиксации плоской пружины оголовья отсутствовали. Похоже, что наушники роняли, и плоская пружина их просто срезала.

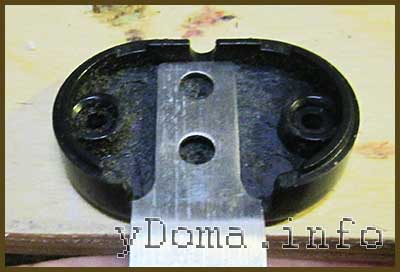

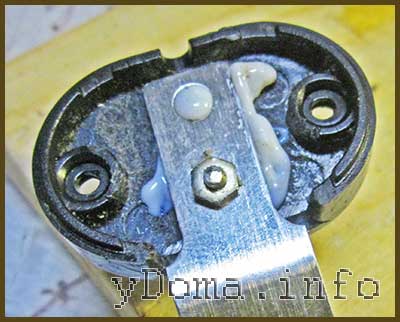

Закрепить пружину в узле можно было с помощью двух винтов, но для надежности решил использовать комбинированный вид крепления – один винт и термоклей. Для этого сначала в одной из половинок было просверлено отверстие и в него вставлен винт М3.

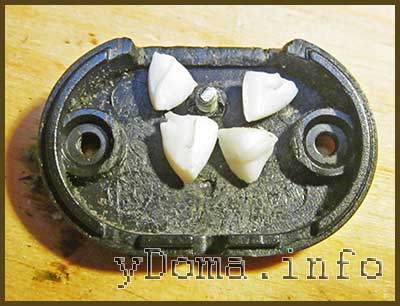

Далее кусочки термоклея были расплавлены электрическим паяльником, и пока клей не остыл и затвердел, установлена пружина оголовья и накручена на винт гайка. Таким же способом был отремонтирован и второй узел.

Толщина пластмассы узла позволила применить винт с конической головкой, которая была вплавлена в просверленное отверстие с помощью паяльника. При желании головку винта можно покрыть черным лаком.

Как видно на фотографии, внешний вид наушников не изменился. Возможность регулировки длины оголовья сохранилась. Теперь наушники надежно закреплены к оголовью, и можно приступать к ремонту шнура.

Ремонт проводов наушников

Через джек наушники мультиметром не прозванивались, поэтому пришлось телефоны разбирать. Разборка начинается со снятия с телефонов амбушюр.

Для этого надо взяться за край амбушюры и оттянуть ее рукой. Далее поддеть амбушюру с помощью отвертки и аккуратно по кругу вывести из зацепления с корпусом наушника.

Чтобы разобрать наушник достаточно открутить три винта и крышка снимется. Но один из винтов вращался, но не вывинчивается.

Оказалось, что одна из резьбовых стоек отломалась. Пришлось с помощью термоклея вместо нее установить металлическую стойку с внутренней резьбой.

На проводе наушников установлен блок регулятора громкости и выключения микрофона. Чтобы определить с помощью мультиметра, в каком месте провода в обрыве, пришлось блок разобрать. Для этого достаточно было вывинтить два самореза.

Прозвонка мультиметром показала, что динамики в наушниках исправны и имели сопротивление 31 Ом. А провода в шнуре имели обрыв как на участке джек — регулятор громкости, так и от регулятора громкости к наушникам. Пришлось отрезать по участку шнура, как у наушника, так и с двух сторон регулятора громкости и перепаять провода.

Ограничение перемещения на вытяжку шнура в корпусе наушника было сделано с помощью завязки его в узел. Это плохой вариант, так как шнур имеет возможность перемещаться внутрь и вращаться, в результате провода могут оборваться.

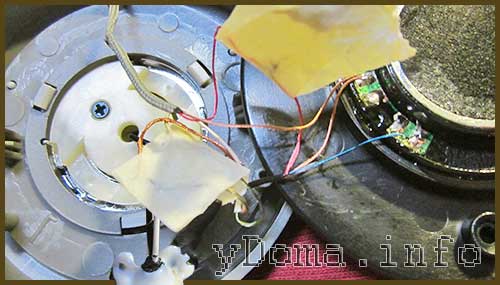

Поэтому шнур был закреплен с помощью термоклея. Сначала клей был нанесен на шнур, который пока клей не затвердел, был втянут во втулку. Затем шнур термоклеем был зафиксирован на крышке наушника.

Осталось припаять провода в соответствии цветовой маркировкой, скрутить половинки наушника и надеть амбушюру.

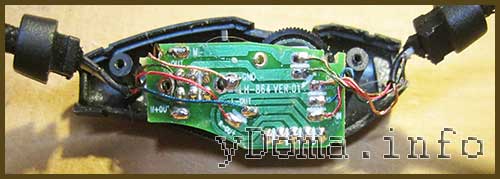

Настал черед ремонта блока регулировки звука и отключения микрофона. В данной модели наушников для вскрытия блока достаточно было отвинтить два винта.

Шнуры в блоке фиксировались с помощью пластмассовых втулок, которые со шнура снять не получилось. Поэтому втулки были разрезаны вдоль ножом.

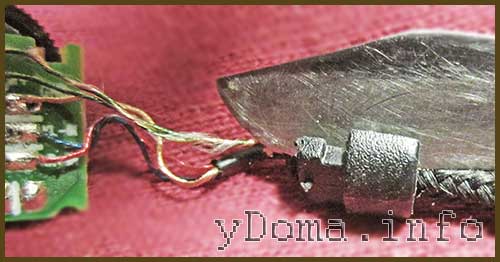

Далее были обрезаны участки шнура и с помощью паяльника оплавлением снята изоляция. Стоит заметить что, провода, через которые подавался звуковой сигнал на наушники, и микрофона были, для снижения взаимного влияния, изолированы друг от друга.

Для фиксации втулки на шнуре, на него была нанесена капля термоклея, можно и нанести клей момент. Но термоклей быстрее застывает.

Далее, пока термоклей не затвердел, втулка была сдвинута на термоклей и сжата с помощью обвязки витком нитки.

Осталось припаять провода к контактным дорожкам печатной платы и собрать узел регулировки. Чтобы было удобно паять, плату прижал плоскогубцами. Заодно был смазан машинным маслом и регулятор громкости.

Ремонт своими руками наушников Genius с микрофоном закончен. Проверка показала их исправную работу. Теперь гарнитура при аккуратном обращении прослужат еще много лет.

Типы штекеров

Разберемся какие разъемы для наушников существуют и в чем их основные отличия. В стандартных наушниках и гарнитурах используется штекер, называемый TRS (в народе «Jack») — Tip (наконечник), Ring (кольцо) и Sleeve (гильза).

Существует три модификации данного разъема:

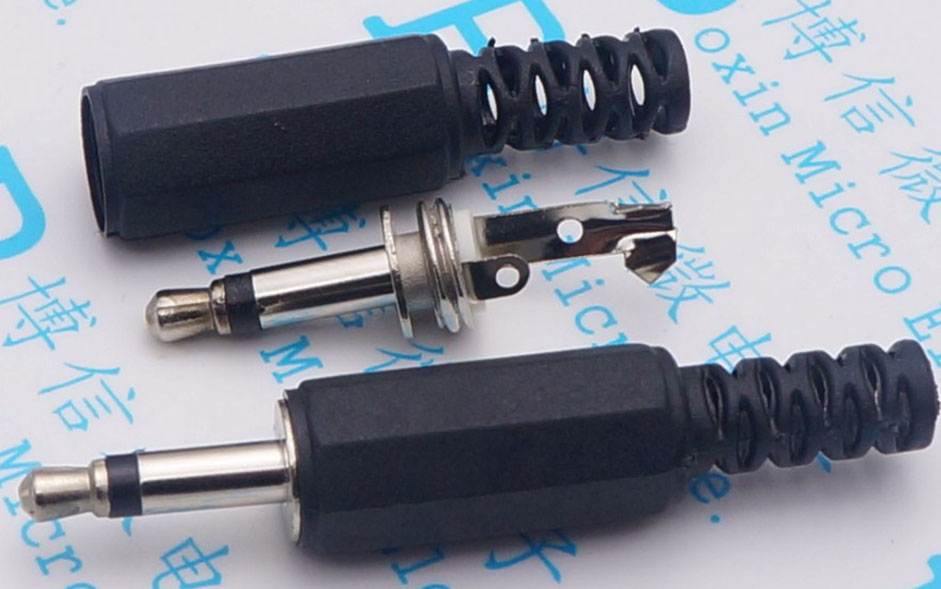

2-х пиновый (двухполюсный) TS, который содержит два контакта — один для наушников, один для земли. Его еще называют «mono». Используется в основном в микрофонах.

2-х пиновый разъем для наушников

3-х пиновый (трехполюсный) TRS, который содержит три контакта — один для земли, другие два — сигнальных для левого и правого наушника, так называемый «stereo». Используется в обычных наушниках.

3-х пиновый разъем для наушников

4-х пиновый (четырехполюсный) TRRS , который содержит 4 контакта — земля, левый наушник, правый наушник и микрофон. Используется в гарнитурах мобильных устройств и наушниках с микрофоном.

4-х пиновый разъем для наушников

5-ти пиновый (пятиполюсный) TRRRS , который содержит 5 контактов (стерео + видео + микрофон или стерео + микрофон + микрофон т.п.). Используется в некоторых гарнитурах мобильных устройств, например, гарнитура Samsung Galaxy SIII.

5-ти пиновый (пятиполюсный) TRRRS

⦁ Jack 6,35 мм, (иногда называют большой джек). ⦁ Mini-jack 3,5 мм ⦁ Micro-jack 2,5 мм.

В гарнитурах мобильных устройств чаще всего используется четырех-пиновый джек (TRRS), который в свою очередь также делится на два типа по расположению контактов: OMTP (Open Mobile Terminal Platform) и CTIA (Cellular Telephone Industries Association)

Это важно учитывать при подборе гарнитуры и замене разъема, хотя при желании тип расположения всегда можно поменять, перепаяв контакты

Распиновка обоих стандартов:

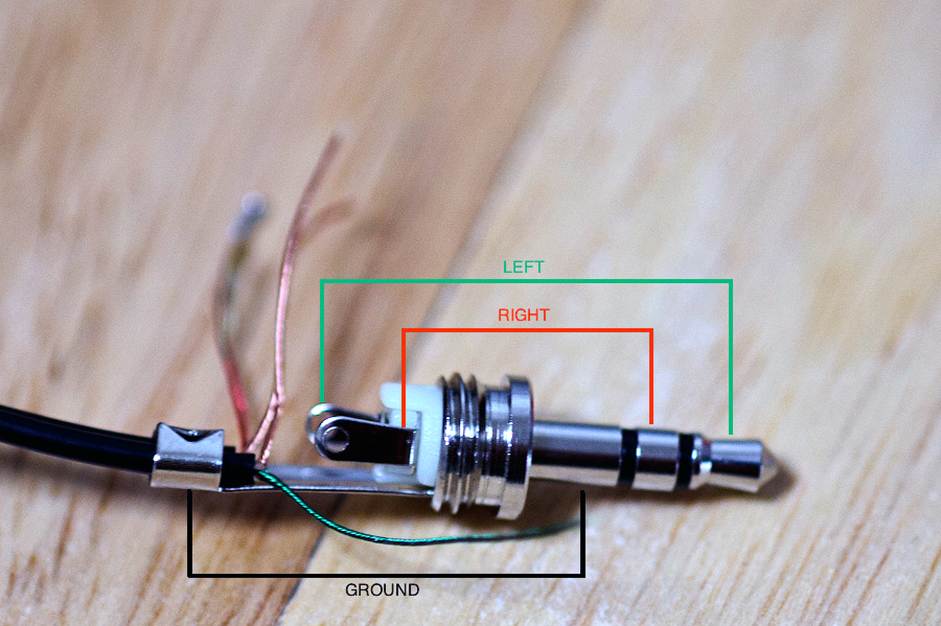

Распиновка стандартов OMTP и CTIA

Также существует множество нестандартных распиновок для данного разъема:

Варианты нестандартных распиновок

Алгоритм действий при ремонте

Теперь, когда у нас все готово приступаем к восстановлению наушников:

срезаем старый разъем, примерно на расстоянии 0,5-1 см от его основания, так мы избавимся от проблемной части провода;
снимаем изоляцию, так чтобы не повредить жилы. В результате мы увидим четыре провода, два из которых будут покрыты изолирующим цветным лаком, а два без изоляции (пример показан на фото);

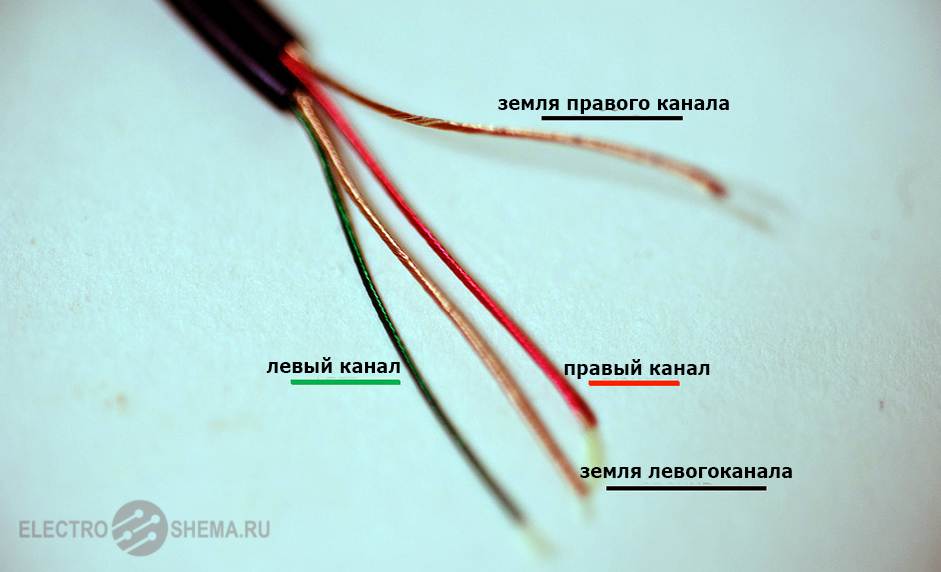

Конец провода наушников со снятой изоляцией

для того, чтобы залудить провода, с них необходимо будет снять изолирующий лак, делается это при помощи канцелярского ножа или мелкозернистой наждачной бумаги. Экран правого и левого канала скручиваем между собой;
как уже упоминалось выше, это могут быть и три провода, два из которых каналы, а один — общий экран, в этом случае просто снимаем с них изолирующий лак;
разбираем новый разъем, не забываем продеть через его основание провода стерео наушников, как это показано на фото (иначе придется все переделывать);

Важный момент: провод должен быть продет в основание разъема

приступаем к припаиванию проводов к разъему. Рекомендуется начинать с общего, после чего уже паяем левый и правый каналы. Результат показан на фотографии;

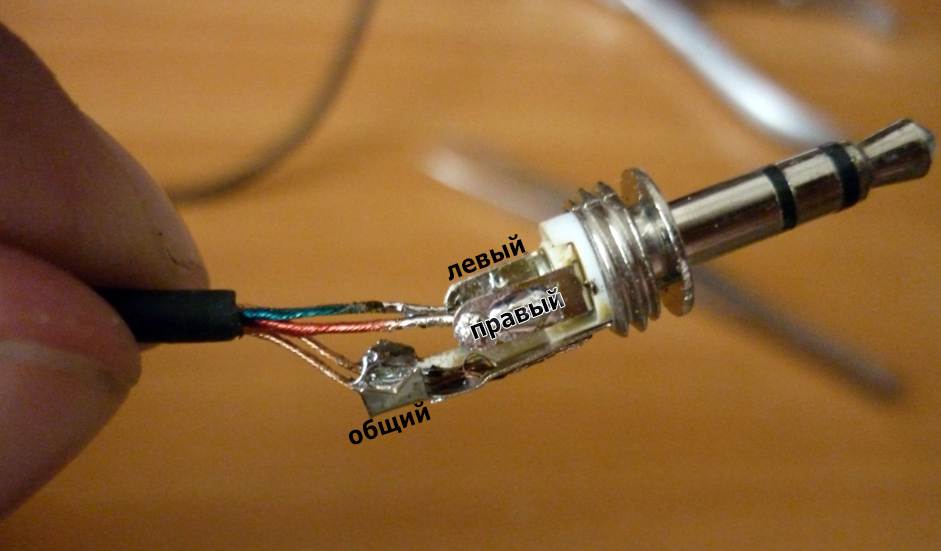

Припаянные провода

дав проводам и разъему остыть несколько минут, можно протестировать результат. Для этого подключаем штекер в гнездо аудио выхода и проверяем работу наушников. Если все нормально, приступаем к сборке разъема. Что делать, если один наушник все еще не работает, будет рассказано отдельно;
закрепляем провод, для этого на разъеме предусмотрен зажим (на контакте, куда припаивается общий провод), в него вкладывается изолированный кабель и обжимается при помощи плоскогубцев. На фото ниже зажим отмечен красным кругом на нераспаянном разъеме;

Зажим для кабеля (отмечен красным)

для большей надежности изолируем контакты изолентой, а на максимальной близости от них рекомендуем завязать на кабеле узел. Это существенно снизит риск того, что при случайном рывке нарушится пайка.

Готовый к сборке разъем

собираем разъем и пользуемся наушниками в свое удовольствие. Если требуется припаять штекер к наушникам 4 провода (то есть с микрофоном), принцип действий практически такой же.

Теперь рассмотрим вариант, что один из динамиков после замены штекера продолжает оставаться нерабочим, есть несколько причин этому:

некачественная пайка, необходимо тщательно проверить ее;
проблема с динамиком наушника, очень высокая вероятность того, что провод оборвался возле него;
проблемы с самим кабелем, как уже писалось выше, наращивать кабель или соединять его в местах обрыва не рекомендуется.

Как видите в двух случаях из трех проблема решаема. Если причина в некачественной пайке, следует перепаять разъем более аккуратно, при обрыве возле динамика действуют по следующему алгоритму:

обрезаем провод рядом с основанием наушника;
разбираем наушник, как правило, они сделаны самозащелкивающимися, поэтому проблем с этим не возникнет;
удаляем изоляцию с провода и производим его зачистку и лужение;
если имеется мультиметр, то на этом этапе можно прозвонить повод наушников, чтобы убедиться в его целостности;
припаиваем провода, тестируем наушники, производим их сборку.

Видео: Как спаять провода наушников

Как припаять провод к динамику наушника

Когда проводок обрывается около динамика наушника, лучше всего обратно его припаять к наушнику и обновить пайку с завода. Вот как припаяны проводки внутри моих древних вкладышей Aiwa.

Обратите внимание на завязанный узелок — он не позволяет при рывках отрываться тонким проводкам. Перед пайкой наушника обязательно завяжите такой-же узелок на некотором расстоянии, чуть большем, чем расстояние до узкого отверстия. Возникает вопрос — от чего зависит полярность подключения проводков к динамику

Ответ прост — наушники соединяются одинаково, чтобы работали синфазно. Когда полярность наушников перепутана, звук размазывается и становится тише, чем синфазный. Если у вас оборвался проводок в одном динамике, для правильного подключения нужно смотреть как провода и пайку в другом наушнике

Возникает вопрос — от чего зависит полярность подключения проводков к динамику. Ответ прост — наушники соединяются одинаково, чтобы работали синфазно. Когда полярность наушников перепутана, звук размазывается и становится тише, чем синфазный. Если у вас оборвался проводок в одном динамике, для правильного подключения нужно смотреть как провода и пайку в другом наушнике.

Что делать, если провод оборвался внутри наушника

Самое неприятное — это когда провод обрывается внутри наушника. Это означает, что произошел обрыв провода обмотки динамика, который показан на рисунке.

Обмотка динамика обычно приклеена к диафрагме и обрывается в месте крепления проводков к ней. Со временем они просто переламываются от микроперемещений.

Восстановить такой обрыв крайне сложно, но возможно под микроскопом. При ремонте наушников нужно быть предельно аккуратным, чтобы не порвать диафрагму и не повредить геометрию обмотки

Особое внимание нужно уделить микропыли, попавшей между магнитом и обмоткой. Магнитный мусор хорошо убирается жевательной резинкой или пластилином
