Навес из профильной трубы своими руками + видео уроки и чертежи

Расчет фермы для навеса

Выполняя расчет фермы для навеса, важно руководствоваться не только общим удобством расположения, но и эстетикой, а также углом наклона крыши, конфигурацией кровельной системы и другими параметрами. Можно подготовить чертеж фермы для навеса, сопоставить запланированные размеры с территорией и удобством подъезда, правильно разместить ворота, продумать систему отвода воды и снежные скаты

Делать ферму будем из профильной трубы. Это наиболее доступный материал, удобный в сварке. Параметры профильной трубы мы узнаем чуть позже, поскольку их необходимо тщательно рассчитать. Для начала, определите длину общей металлической конструкции.

Именно от этого будет зависеть и высота подъёма земли до конька, а также тип кровельной системы

Проще всего обустраивать односкатную крышу, но при таком обустройстве важно помнить, что максимальным шагом между двумя соседними фермами должно быть расстояние не более 1, 75 м

Определив для себя угол наклона по индивидуальным параметрам, вычисляют угол наклона обрешётки. В среднем, специалисты делают его 30 градусов в плоскости, либо запиливают под 45. Так нагрузка будет распределена равномерно.

Какого-то особого расчета для навесов, длина которых не превышает значение в 30 м, не требуется. Но, экономить тоже не стоит, поскольку выбирая металлопрокат с тонкими стенками, вы не сможете гарантировать жесткость сварных частей. Будет вибрация, а в зимнее время года, от снега, металлокаркас может просесть.

Предлагаем подробнее рассмотреть предварительный расчёт, условившись, что мы будем строить односкатный навес, размерами 6 на 4 м. Для прочности, следует использовать металлический профиль 30 на 30 мм сечением, с толщиной стенки не менее полутора мм. Определившись с наклоном крыши, понимаем, что нижний пояс фермы будет составлять 4 м.

Верхний составит порядка 4,5 м. Прежде всего, необходимо обустроить вертикальные направляющие из того же материала. Наибольшую сторону делаем порядка 0,6 м, наименьшую по факту, исходя из расчетного угла наклона. Далее, делим верхний ряд профиля на равные части.

К нижней части привариваем промежуточные поперечины. Эти поперечины ещё называют раскосыми перемычками. Они должны быть изготовлены из той же стали, что и основной каркас. Если, есть возможность сэкономить, то можете заменить поперечины на трубу, сечением 20 на 20 мм.

Ранее мы говорили, что при односкатной конструкции кровельной системы, следует выбрать шаг ферм не менее чем 1,75 мм. Для пущей надежности выбираем шаг, равный 1 м. Итого, на 6 м подойдёт порядка 5 подобных ферм. Их следует монтировать на предварительно установленные опоры, затем следует сварить все в единое целое, после чего закрепить поликарбонат, используя специальные перемычки из профиля 20 на 20 мм.

Разнообразие металлических ферм из трубы

Как правило, для изготовления ферм из профильной трубы применяют металлический профиль. Его форма бывает овальной, круглой, квадратной, но чаще всего используется прямоугольная профильная труба.

По строению конструкции из профильной трубы делятся на два типа: структурные элементы каркаса могут фиксироваться в одной плоскости; ферма может быть сложена из нижнего и верхнего поясов.

Кроме того, классификация ферм из прямоугольных труб основывается на таких факторах, как уровень нагрузки на профиль, угол наклона элементов, общий уклон конструкции, длина отдельных пролетов, а также характер расположения перекрытий.

Исходя из этих параметров, все типовые фермы из профильной трубы состоят из таких групп:

Фермы, угол уклона которых достигает порядка 22-30º. Чтобы такая конструкция была устойчивой, ее высота должна равняться 1/5 доли длины изделия или быть несколько меньше. Как правило, эту норму берут за основу при расчете необходимой высоты конструкции, то есть заданную длину изделия просто делят на 5. Предпочтительна такая разновидность фермы, если конструкция должна быть максимально облегченной. Если предполагаемая длина строения будет более 14 метров, то положение раскосов в конструкции фермы из профильной трубы для навеса будет вертикальным. Главное здесь — сделать правильный расчет навеса, учесть все нюансы. На верхнем ярусе фиксируются куски профиля длиной 150-250 см. В результате весь каркас будет состоять из двух поясов, с количеством панелей, кратным двум

Обратите внимание на тот факт, что если ферма имеет очень большую длину – более 20 метров, понадобятся дополнительные опорные столбы, которые будут поддерживать стропильную систему и позволят перераспределить нагрузку по всей конструкции. Нередко для сооружения каркаса для перекрытий пользуются схемой фермы Полонсо

Она представляет собой треугольную конструкцию, соединение в которой имеет форму затяжки. При ее сооружении раскосы получаются не очень длинными, что существенно облегчает массу всей фермы. Благодаря этому качеству, фермы из профильной трубы Полонсо применяют довольно часто.
Уклон кровли на ферме достигает показателей в 15-22º. Данный тип сооружения предпочтителен для строений, длина которых не превышает 20 метров. По высоте такая конструкция не должна превышать 1/7 части длины строения. Если же потребуется увеличить высоту фермы, то ее нижний пояс должен состоять из ломаных сегментов.
Каркасы с общим уклоном не более 15º. Как правило, если речь идет о такой разновидности фермы, то ее изготавливают в форме трапеции. Исходя из назначения постройки, а также угла укладки кровли, высоту конструкции владелец определяет самостоятельно. Отталкиваться следует от показателей между 1/7 и 1/12 частью длины постройки. Каркас под кровлю в форме трапеции изготавливают с применением панелей из металла, длина которых должна быть в пределах 1,5-2,5 метра. Если чертеж фермы из профильной трубы не предусматривает устройство подвесного потолка, то вместо раскосов можно воспользоваться треугольной решеткой.

По форме фермы из стальных профильных труб можно разделить на:

• прямые;
• арочные;
• односкатные и двускатные.

Наиболее востребованным и часто применяемым типом ферм из стального профиля являются арочные. Их конструкция довольно прочна и эффективна, к тому же, такую ферму можно перекрыть листами поликарбоната. Однако чтобы добиться максимально равномерного распределения нагрузки на профиль арочной фермы, следует тщательно провести расчеты. Для сооружения ферм арочного типа могут применяться как одиночные профильные трубы, так и предварительно сваренные вместе.

Выбор фермы, в зависимости от уклона ската

Выбор конструктивного варианта во многом определяется уклоном ската:

• 22-30°. Для формирования скатов со значительным уклоном обычно используются треугольные фермы. Их высоту – длина пролета, разделенная на 5.
• 15-22°. Высота принимается равной длине пролета, разделенной на 7. Для возможности увеличения высоты ферменной конструкции используют варианты с ломаным нижним поясом.
• До 15°. Обычно применяют каркасы трапециевидной формы с решеткой треугольной конфигурации. Высота ферменного блока в таких случаях определяется делением длины пролета на число, находящееся в диапазоне от 7 до 9.

Как выбрать материал и правильно варить их ↑

Создание и самостоятельная установка навесов возможны при небольших габаритах сооружения. Фермы для навесов в зависимости от конфигурации поясов могут быть изготовлены из профилей или стальных уголков. Для относительно небольших конструкций рекомендуется выбирать профильные трубы.

Подобное решение имеет ряд преимуществ:

• Несущая способность профильной трубы напрямую связана с ее толщиной. Чаще всего для сборки каркаса используют материал с квадратом 30-50х30-50 мм в сечении, а для сооружений небольшого размера подойдут трубы и меньшего сечения.
• Для металлических труб характерна большая прочность и это при этом, что они весят намного меньше, чем цельный брусок из металла.
• Трубы сгибаются – качество необходимое при создании криволинейных конструкций, например, арочных или купольных.
• Цена фермы для навесов относительно небольшая, поэтому купить их не составит особого труда.

На заметку Металлический каркас прослужит значительно дольше, если защитить его от коррозии: обработать грунтовкой и покрасить.

На такой металлический каркас можно удобно и достаточно просто уложить практически любую обрешетку и кровлю.

Способы соединения профилей ↑

Как можно сварить навес

Среди главных достоинств профильных труб следует отметить безфасоночное соединение. Благодаря такой технологии, ферма для пролетов, не превышающих 30 метров, получается конструктивно простой и обходится относительно недорого. Если ее верхний пояс достаточно жесткий, то кровельный материал можно опереть непосредственно на него.

Безфасоночное сварное соединение обладает рядом достоинств:

• существенно снижается масса изделия. Для сравнения отметим, что клепанные конструкции весят на 20%, а болтовые – на 25 % больше.
• снижает трудозатраты и расходы на изготовление.
• стоимость сварки небольшая. Более того, процесс можно автоматизировать, если использовать аппараты, которые позволяют бесперебойно подавать сварную проволоку.
• полученный шов и присоединяемые детали получаются одинаково прочными.

Из минусов следует отметить необходимость наличия опыта проведения сварочных работ.

Крепление на болты

Болтовым соединением профильных труб пользуются не так уж редко. Преимущественно его используют для разборных конструкций.

К основным преимуществам такого вида соединения относят:

• Простую сборку;
• Отсутствие необходимости в дополнительном оборудовании;
• Возможный демонтаж.

Но при этом:

• Увеличивается вес изделия.
• Потребуются дополнительные крепежные детали.
• Болтовые соединения менее прочные и надежные, нежели сварные.

Рекомендуем

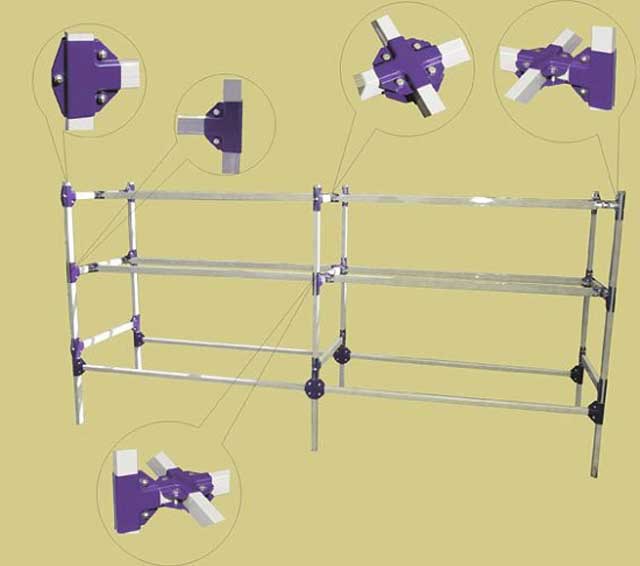

В небольших конструкциях из профиля (до ⌀ 25 мм) для соединения подойдут особые хомуты – так называемые краб- системы.

Проектируем ферму и ее элементы

Полный и точный расчет нагрузки на ферму вместе с эпюрами сложен, и для его выполнения следует обратиться к специалистам.

При проектировании крупных навесов, ангаров, гаражей из металлоконструкций точный расчет требуемого профиля необходим, но для строительства не слишком больших навесов или беседок в частной усадьбе можно воспользоваться общеизвестными рекомендациями специалистов.

Для очень маленьких конструкций (навес в вольере для животных, навес над запасом дров) достаточно использовать трубы размером 4020 мм с толщиной стенки 2 мм, для беседок и навесов над столами, барбекю или местами отдыха – 4040 мм с толщиной стенки 3 мм, навес над местом для автомобиля – от 6040 до 100100 мм с толщиной стенки 3-4 мм.

Если ферм и опор у навеса несколько и шаг опор менее 2 м, можно взять более тонкую трубу, если всего 4 опоры и две фермы и длина пролета 6-8 м и больше – более толстую.

Допустимые нагрузки на фермы приведены в таблице:

Ширина пролета, м Размер трубы на толщину стенки, мм	1	2	3	4	5	6
Для профильной трубы
4040х2	709	173	72	35	16	5
4040х3	949	231	96	46	21	6
5050х2	1165	286	120	61	31	14
5060х3	1615	396	167	84	43	19
6060х2	1714	422	180	93	50	26
6060х3	2393	589	250	129	69	35
8080х3	4492	1110	478	252	144	82
100100х3	7473	1851	803	430	253	152
100100х4	9217	2283	990	529	310	185
120120х4	113726	3339	1484	801	478	296
140140х4	19062	4736	2069	1125	679	429
Для прямоугольной трубы (при вертикальном расположении большей стороны)
5025х2	684	167	69	34	16	6
6040х2	1255	308	130	66	35	17
8040х2	1911	471	202	105	58	31
8040х3	2672	658	281	146	81	43
8060х3	3583	884	380	199	112	62
10050х4	5489	1357	585	309	176	101
12080х3	7854	1947	846	455	269	164

Чертежи и схемы

При изготовлении металлоконструкций выполнение чертежа с точными размерами обязательно! Это позволит закупить нужное количество материала, сэкономит время при сборке и подготовке заготовок, позволит без проблем проконтролировать размеры металлоконструкции в процессе монтажа и уже готового сооружения. В данном случае от точности сборки зависит безопасность Вас и Ваших домочадцев – рухнувшее от снега или от ветра сооружение может принести много бед.

Этап II. Выбор материала

Что же касается дизайна навеса, здесь нет особых ограничений. Только рекомендации. Например, если вы собираетесь построить навес, примыкающий к дому, тогда его кровельное покрытие лучше использовать идентичное, что уже есть на доме, а из материалов каркаса отдать предпочтение дереву или металлу. Но это правило, из которого всегда есть исключения.

Решите, из какого материала будет кровля этого навеса. Ведь у каждого современного покрытия есть свои требования к основанию, свой вес и особенности монтажа. Так, цельный лист профнастила легкий и удобный, и нет ничего проще, чем закрепить его на таком навесе. Но он обладает существенным минусом – большой парусностью.Именно такие крыши навесов чаще всего срывают сильные бури. А потому подумайте, если в вашей местности ветровая нагрузка действительно высока, не используйте целостное кровельное покрытие.

Также здесь есть одна проблема, над которой вам стоит задуматься. Дело в том, что в летнюю жару под навесом с металлической кровлей работать будет практически невыносимо. Согласны? А поэтому, если навес будет находиться на открытом для солнца участке, тогда:

• либо используйте кровельный материал, который обладает низкой теплопроводностью,
• либо вам придется конструировать кровельный пирог с утеплением.

Из материалов, которые отлично поглощают жару, хорошо подойдет керамическая черепица, деревянный гонт и им подобное. Если же вы решите не нарушать общей гармонии с домом, и вам придется использовать ту же металлочерепицу, которая уже есть на крыше дома, тогда дополнительно приобретите:

• несколько рулонов или пачек теплоизолятора;
• пароизоляционную пленку;
• гидроизоляционную пленку;
• крепежные элементы для дополнительной обрешетки.

Также популярен старый добрый шифер. Основа вам не нужно крепкая, ведь шифер всегда обладал немалым весом. Зато так же поглощает тепло.

Хотя для небольшого навеса сложно что-либо придумать лучше, чем гибкая черепица. Тем более, что вы сможете вырезать ее самостоятельно:

Но все более и более востребованным в качестве покрытия для навеса становится поликарбонат, который обладает особенно легким весом, прочностью, и замечательно ведет себя в жестких эксплуатируемых условиях.

Поликарбонат – это популярный легкий прозрачный материал, который в 250 раз прочнее стекла. Он идеально подходит для устройства летних конструкций, легко режется и красиво смотрится.

Например, отлично выдерживает большое количество снега, сильные ветра и не выгорает на солнце. Преимущества такого кровельного материала в том, что он пропускает свет, а потому вы сможете проводить необходимые мероприятия со своим автомобилем, как говорится, не отходя от кассы.

Поэтому, в принципе, почти о всех минусах односкатной крыши вам не придется задумываться, если вы покроете свой навес таким материалом, как поликарбонат:

Навес по праву считается сезонной постройкой, а поэтому для его обустройства обычно не используют дорогие строительные материалы. Второй момент: чаще всего строительство на собственном участке, не касаемо жилого дома, приходится делать своими руками. А поэтому зачастую в ход идет не тот материал, который наиболее прочен и легок, а тот, который остался после строительства основного объекта, или же с ним можно работать самостоятельно без особого опыта.

Вот почему в 90% случаев в садовых постройках используется дерево: его легко резать, обрабатывать и монтировать без каких-либо особых усилий. Ну и недостатков у него много: плохая стойкость к влаге, огнестойкость и отсутствие долговечности.

Если же вы имеете опыт работы со сварочным аппаратом, мы рекомендуем вам использовать для подобного строительства металл. Так, идеально подходят для устройства односкатного навеса металлические профилированные трубы. Они намного прочнее и надежнее металлических прутов, и их защитный слой, где используется цинк, практически не требует восстановления.

К слову построить свой навес с односкатной крышей из металла вы сможете и без помощи сварки, если приобретете металлические кронштейны. Желательно, конечно, элементы из металла все-таки варить, но при отсутствии нужного опыта и возможностей вполне подойдут и кронштейны.

Как построить навес своими руками

Если есть необходимость в строительстве навеса, то своими руками проще всего, быстрее и дешевле, будет построить односкатный. Рассмотрим упрощённый вариант строительства небольшого односкатного навеса.

Расчет навеса из металлопрофиля

Перед тем, как приступать к сборке и закупке элементов конструкции, стоит провести хотя бы примерный расчет будущей конструкции. От результатов расчета будет зависеть как цена, так и сами материалы. Если навес небольших размеров, а накрываться он будет легким материалом, тогда можно использовать легкий пустотелый прокат, тем более в том случае, если уровень зимних осадков не слишком пугающий.

Если уровень снежного покрова большой, тогда лучше перестраховаться и стойки размещать чаще, а накрыть можно профнастилом или листовой оцинкованной жестью.

Расчет — дело индивидуальное, но в среднем, для односкатного навеса с легким укрытием будет достаточно стоек 25-мм квадратного сечения, а фермы можно сваривать из профиля 20 мм. Для шестиметрового навеса этого будет вполне достаточно. Если размеры больше, то и сечения профилей нужно увеличивать.

Подготовительные работы по установке односкатного металлического навеса

Мы могли рассмотреть и двускатные конструкции, но цель именно этой статьи – сделать предельно практичный, простой и дешевый навес с металлическим каркасом, поэтому мы выбрали односкатное сооружение. Сделать его в 2 раза быстрее, поскольку нет необходимости в гнутых фермах, стыковке кровельного материала по центру и материалов пойдет на 30% меньше. Рассмотрим всю инструкцию пошагово и начнем с подготовительных работ.

ШАГ 1: выбираем место для односкатного навеса. Строить можно везде, где есть место, но лучше выбрать небольшую возвышенность во дворе и место с неглубоким залеганием глины, чтобы вода после дождя не скапливалась под навесом, и можно было потратить минимум средств на установление бетона под опоры. Любители Фен Шуя здесь не приветствуются, поскольку главное здесь – практичность.

ШАГ 2: выбор материалов. Мы уже его выбрали. Опоры у нас будут из металлического квадрата 40х40 мм, подобрали мы его с учетом нагрузки конструкции и возможной нагрузки ветра в 4%, также не забыли и осадки для суровой климатической зоны. Опоры рассчитаны для навеса из металла с уклоном 15-20% и размерами 4х4 метра. Крышу можно сделать из поликарбоната, но мы все же предпочли металлический профнастил, поскольку он недорогой и с ним легко работать.

ШАГ 3: расчистка площади. Мы будем использовать бетонный пол для автомобиля, поэтому территорию надо спланировать и убрать около 10 см земли для подсыпки шлаком и установки стяжки минимум 5 см толщиной. Это немало, вполне достаточно для увесистого внедорожника (в пределах разумного, до 2500 кг). Если вы хотите купить в дальнейшем хаммер или трактор – тогда ваша глубина стяжки будет не менее 12 сантиметров.

ШАГ 4: рассчитываем коммуникации. Да, вам не послышалось, вокруг навеса будут еще коммуникации. Зачем? Это просто. Во-первых, вода не будет подмывать его, не будет затекать под навес, во-вторых – это просто круто смотрится и недорого стоит. Это будут отливы в земле и водоотводы. К тому же, надо подвести электричество к навесу на всякий пожарный случай (вдруг пожарить шашлык негде будет или надо разогреть машину) и сделать выводы провода из-под стяжки или по опорам будущим.

Металлические навесы для автомобилей могут быть разных размеров, вы можете сделать его просто для машины, а можно создать парковку на 3-4 места (вдруг теща приедет в гости или одноклассники бывшие), лучше заранее это продумать, поскольку расширение будет проблематичным. По крайней мере, залить фундамент и опоры надо сразу на выбранный вами размер навеса и изготовление начинать уже после расчетов. Вроде все. Теперь мы подготовили участок, морально собрались и приняли для храбрости – можно отправляться строить.

Выбор конструкции

Декоративный навес отлично впишется в придомовую территорию, но потребует большого умения при самостоятельной работе. Виды конструкций каркасов, доступных домашним мастерам, следующие:

1. Опорный односкатный. Представляет собой прямоугольную конструкцию с наклоном стропильной системы в одну сторону. Совершенно простая конструкция, для работы используются стойки сечением 80 мм и обрешётка из трубы 20 мм.

Арочный. Стойки образуют «коридор», кровля же состоит из нескольких металлических дуг, укреплённых фермами и обрешёткой. Конструкция сложная, но интересная. Варьировать рисунок можно при помощи труб.

Двускатный навес – крыша идентична форме кровли деревенского дома. Не более сложная конструкция, чем односкатный навес. Лёгкий сход снега с кровли обеспечен, но важно правильно рассчитать нагрузку.
Вогнутый. Такая форма чаще всего монтируется в виде козырька над входными дверями. Декоративный и несложный каркас требует дополнительного действия – точного симметричного изгиба.
Куполообразный. Такая конструкция идеальна для места отдыха, барбекю. Части стропильной системы сходятся в одном центре, образуя красивую форму.

Ниже будет описана инструкция по изготовлению арочного каркаса самостоятельно. Такая форма пользуется популярностью, а вкупе с правильно выбранным материалом для покрытия кровли производит впечатление. На его основе можно изготовить и описанные формы.

Выбор материала

Расчёт конструкции навеса – первейшая задача строителя. Если конструировать объект без использования специальных знаний и таблиц, составленных специалистами, то несущая способность навеса станет растратой средств и угрозой для окружающих.

Для стоек и стропильной системы металлического каркаса используют профильные трубы. Их форма может быть овальной, квадратной, прямоугольной. Толщина стенок от 2 до 15 мм.

Чтобы выяснить, какая из них подойдёт для частного навеса, предназначенного для стоянки авто, места для отдыха или барбекю, ниже представлена таблица рекомендуемых значений

Важное условие – реальная нагрузка может быть меньше заявленных значений, больше – никогда, иначе есть риск перелома

Поэтому следует заранее знать массу снега и ветровую активность региона. Обычно такие данные содержатся в архитектурных отделах города. Итак, расчёт на трубу квадратного сечения:

Сечение и толщина стенок, мм	Максимальная нагрузка, кг
Длина, м	1	2	3	4	5	6
40*40*2	708	172	71	34	15	4
40*40*3	948	230	95	45	20	5
50*50*2	1164	285	119	60	30	13
50*50*3	1614	395	166	83	42	18
60*60*2	1713	421	179	92	49	25
60*60*3	2392	588	249	128	68	34
80*80*3	4491	1109	477	251	143	81
100*100*3	7472	1850	802	429	252	151
100*100*4	9216	2282	989	528	309	184
120*120*4	13725	3338	1483	800	477	295
140*140*4	19061	4735	2068	1124	678	428

Далее расчёт на трубу прямоугольного сечения:

Параметры прямоугольной трубы, мм	Максимальная нагрузка на широкую сторону, кг
Длина, м	1	2	3	4	5	6
50*25*2	683	166	68	33	15	5
60*40*2	1254	307	129	65	34	16
80*40*2	1910	470	201	104	57	30
80*40*3	2671	657	280	145	80	42
80*60*3	3582	883	379	198	111	61
100*50*4	5488	1356	584	308	175	100
120*80*3	7853	1946	845	454	268	165

• Сварочный аппарат и электроды.
• Металлические уголки и косынки.
• Болгарка с алмазными дисками.
• Дрель с победитовыми свёрлами.
• Приборы измерения и уровень.
• Молоток.
• Средства индивидуальной защиты при работе со сварочным аппаратом.

До начала работы следует определиться с основанием. Когда стойки будут забетонированы, то процесс сварки пройдёт по-другому, чем если собирать конструкцию на земле. Далее как сварить навес своими руками – инструкция.

Видео описание

В следующем видео наглядно про обустройство навеса из металлопрофиля и поликарбоната к дому:

Листы нарезают перед монтажом ножом, ножовкой или резаком (для листов до 4 мм), более широкие марки разрезаются электроинструментом. Торцы закрываются перфолентой, алюминиевой пленкой и торцевым профилем, не использовать скотч. Каркас под этот материал может быть облегченным, в виде полуарки, но предварительно надо уточнить допустимый уровень изгиба листов. Толщина листа влияет на обрешетку конструкции – чем она больше, тем шире обрешетка. Не забудьте, что сверху защитная пленка снимается в конце работы, а снизу – в начале.

Дерево

Как построить навес к дому из дерева своими руками? По сути, вся процедура мало чем отличается от других материалов. Только в данном случае используются другие крепежи. Дерево имеет ряд важных характеристик – материал очень простой в использовании и обработке. Конструкция служит очень долго при правильном уходе, экологически чистый, доступный и недорогой материал.

Навес для машины с коваными элементамиИсточник static-eu.insales.ru

После монтажа кровли надо подумать о создании сливных желобов. На последнем этапе обустраивается площадка. Проще всего засыпать участок гравием, но это не совсем удобный вариант. Необходимо снять верхний слой грунта, установить бордюр и потом засыпать щебень. Также можно уложить плитку или брусчатку, залить площадку бетоном или использовать древесину.

Использование стропил из труб

Как правило, металлические стропила используют при строительстве габаритных промышленных и общественных зданий. Это могут быть гипермаркеты, спорткомплексы, цеха, склады.

В индивидуальном строительстве металл для крыш жилых домов практически не применяется. Дорого, есть сложности с монтажом и перевозкой. Да и не нужно. В этом случае рационально использовать древесные материалы. Однако в частном строительстве отведена ниша и для металлических стропил (ферм). Используют их при возведении различных навесов – для автомобилей (крытые стоянки), дворовых площадок, бассейнов.

Среди достоинств металлических ферм можно выделить:

• высокую прочность, позволяющую выдерживать большие нагрузки;
• способность перекрывать большие пролеты;
• возможность применения на геометрически сложных объектах;
• долговечность.

Недостатки при этом такие:

• большой вес, при поднятии ферм на высоту требуется применение специальной техники;
• высокая цена;
• низкое сопротивление высокой температуре, вследствие чего при пожаре металлические стропила (фермы) провисают и обваливаются за 15-30 минут.

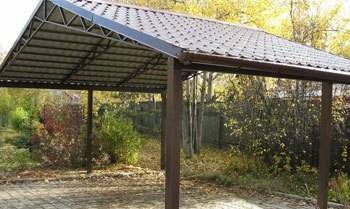

Односкатный навес из профильной трубы. Односкатный навес

Данная конструкция является наиболее простой. Для её изготовления нужно:

1. Установить опоры и залить скважины. Расстояние между стойками должно быть от 1 до 1,5 м. Если для кровли используется шифер, профнастил или натуральная черепица, то эта величина составляет 1,2 м.
2. Наметить расположение опорных столбов, натянуть строительную верёвку между ними по ровной линии. Для каждой стойки выкопать ямы глубиной не менее 60 см, и диаметром 20 см. Армировать трубы специальными планками (пятками), которые привариваются к низу каждой из труб. Они затем зальются полностью бетоном, и будут удерживать в вертикальном положении всю конструкцию. Односкатный навес из профильной трубы можно располагать в любом месте приусадебного участка
3. На дно каждой ямы уложить и утрамбовать небольшой слой песка. Затем установить опору строго вертикально по уровню, и залить бетоном (смешать песок, цемент и гравий в соотношении 3:1:3). После этого опору несколько раз немного приподнять и опустить, чтобы смесь полостью проникла во внутреннюю полость профиля.
4. Проверить строительным уровнем вертикальное положение всех опор, оставить их до полного высыхания бетона. Обычно это занимает 3–7 дней, в зависимости от погодных условий. Если вы строите навес на имеющемся бетонном покрытии, то металлические стойки можно просто прикрутить к основанию, предварительно наварив на низ труб специальные квадратные пластины.
5. Сформировать верхнюю часть односкатного навеса. Для этого надо сварить две трубы, которые расположены по катетам конструкции. Затем осуществить замер гипотенузы фермы, отрезать профиль нужной длины, приварить её на определённое место. Если используется труба с прямоугольным сечением, то необходимо смонтировать её таким образом, чтобы она своей большей стороной была повёрнута наверх, что облегчит крепление облицовки. Каркас верхней части навеса рекомендуется делать из профильной трубы с квадратным сечением
6. Армировать готовую навесную конструкцию. Для этого в металлическом треугольнике между наибольшим катетом и его гипотенузой приварить куски профильной трубы.
7. Рассчитать и установить все элементы каркаса. Для этого к меньшему катету каждого элемента треугольной формы приварить металлические планки. При этом сторона каркаса должна делить планки на две одинаковые части.
8. В этом элементе каркаса сделать четыре одинаковых отверстия для того, чтобы прикрепить навес к стене дома. Для этого понадобится ещё один человек, который будет помогать устанавливать основание, и намечать положение отверстий для анкерных болтов. Но так как односкатные конструкции с профнастилом или шифером очень тяжёлые, то этого крепежа может не хватить, поэтому придётся ставить дополнительные стойки, которые прикручиваются к стене. Односкатный навес, в котором кровля сделана из листов поликарбоната, намного легче и поэтому дополнительные крепления возле стены не понадобятся. Навес из поликарбоната из профильной трубы не требует дополнительных креплений
9. Крепление поликарбоната на крышу навеса производится без снятия защитной плёнки. С помощью дрели надо высверлить отверстия на листах. При этом от края придётся отступить 4 см. Используются специальные термошайбы с уплотнительными кольцами и заглушками. В процессе крепления поликарбоната к крыше навеса нужно наложить на высверленное отверстие термошайбу, затем закрутить её с помощью самореза, закрыть специальной шляпкой с заглушкой. Крепление должно входить строго перпендикулярно по отношению к поверхности листа покрытия кровли. Закручивать нужно туго, но при этом нельзя перетягивать, чтобы не испортить поверхность листа. Крепить листы поликарбоната к каркасу нужно специальными пластиковыми шайбами
10. Все листы поликарбоната на крыше навеса стыковать с помощью специального разъёмного профиля. Низ его прикрутить на обрешётку ещё до укладки кровли. Крышку пристегнуть с помощью зубчатого замка, в котором «лапки» находятся на двух частях профиля. Стыковать листы поликарбоната между собой необходимо с помощью специального профиля
11. Затем закрыть все боковые срезы поликарбонатных листов специальной перфорированной лентой и торцевым профилем. Таким образом вы сможете защитить воздушные каналы кровли от грязи и проникновения влаги.
