Сортамент профильной трубы и ее использование

Горячекатаные и холоднокатаные – в чем разница

Разница в тех характеристиках, которыми они обладают. Холоднокатаная сталь, как и продукция из нее, будет более прочная и устойчивая к различным агрессивным средам.
Лист стали проходит процедуры прокатки, то есть его кроят и режут на листы меньших размеров, или же на стальные ленты, которые потом сворачиваются и свариваются.

Горячекатаные прямоугольные трубы

Холоднокатаная же сталь проходит обязательную процедуру травления. Процесс прокатки начинается только по ее окончанию. Надо сказать, что такая технология вводит некоторые ограничения на толщину – до 5 мм.

Поскольку в процессе горячей прокатки металл разогревается и подвергается некоторым физическим воздействиям, то его толщина по всей площади постоянно меняется, то есть она не одинаковая. Холоднокатаные же стальные листы имеют одинаковую толщину, идеально гладкую поверхность и не имеют окалин, которые возникают в процессе термической резки.

Сортамент

Одним из важных параметров для потребителя являются геометрические размеры стальной конструкции. В специальной документации он называется сортамент профильный. Трубы по этому параметру характеризуются внешней формой, толщиной стенки и допустимыми допусками к размерам.

В настоящее время различают 3 основных вида стальных изделий: квадратные, прямоугольные и овальные. Наиболее востребованными из них являются первые два. Для каждого из них был разработан нормативный документ, определяющий геометрические размеры.

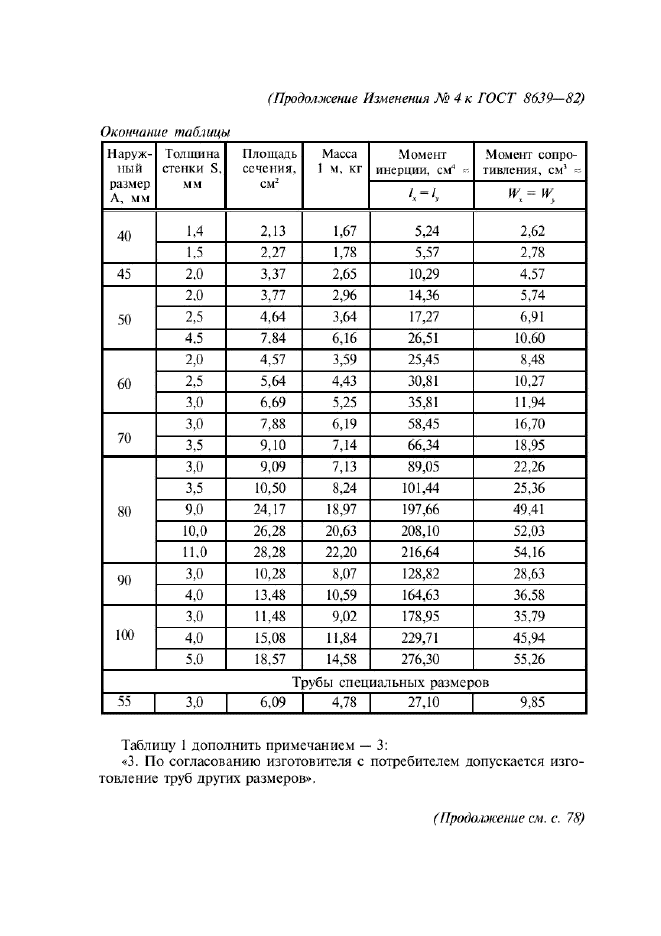

Квадратная труба профильная ГОСТ 8639 82 может отличаться ассортиментом в зависимости от способа изготовления. Мерная длинна изделий тогда будет составлять:

• Горячедеформированные — от 4 до 12,5 м.п.
• Холоднодеформированные – от 4,5 до 11 м.п.
• Сварные конструкции – от 5 до 9 м.п.

Если же необходима нестандартная стальная профильная труба, то лучше всего выбирать немерные типы. Для горячедеформированных из-за специфики изготовления размеры останутся такими же – от 4 до 12,5, а остальные могут иметь следующую длину:

• Холоднодеформированные – от 1,5 до 11 м.п.
• Сварные – любой длины, но не более 9 м.п.

Габаритные размеры также зависят от способа изготовления. Большие толстостенные изделия производят горячекатаным способом. Он дает возможность обрабатывать большие заготовки, придавая им нужную форму. Однако специфика такого процесса подразумевает относительно большие допуски по толщине стенок и отклонения геометрических параметров по длине.

Для улучшения этих показателей был разработан метод холодной деформации. Изначально заготовка проходит этап разогрева, а затем — формирования первичной формы. После этого она охлаждается и с помощью многократной протяжки изделию придается нужная конфигурация. Эта методика характеризуется более точным соблюдением размеров. Однако в отличие от горячекатаной технологии производства, волочение заготовок занимает довольно продолжительное время. Это сказывается на максимальных объемах производительности.

Труба профильная электросварная, ГОСТ для сортимента которой соответствует холодно и горячекатаным, имеет еще большую точность изготовления. Во многом она зависит от исходного материала – стальных листов. Они с помощью гильотины разрезаются на отдельные заготовки, подвергаются внешнему механическому воздействию. В результате получаются изделия с меньшим сортаментом по размерам, но обладающие максимально точными геометрическими параметрами.

Согласно этому ГОСТу технические требования к трубам 80х80х3 или других размеров, в зависимости от способа изготовления и степени точности имеют следующие значения допусков:

Параметр	Горячекатаные, мм		Холоднокатаные, мм		Сварные, мм
	Норм.	Точные	Норм.	Точные	Норм.	Точные
Наружные	±1,5	±1,25	±0,4	±0,3	±0,3	±0,25
Толщина стенки	±15%	±15%	±12,5%	±10%	±10%	±10%
Вогнутость (выпуклость)	1,5	1,2	1	0,8	0,75	0,5

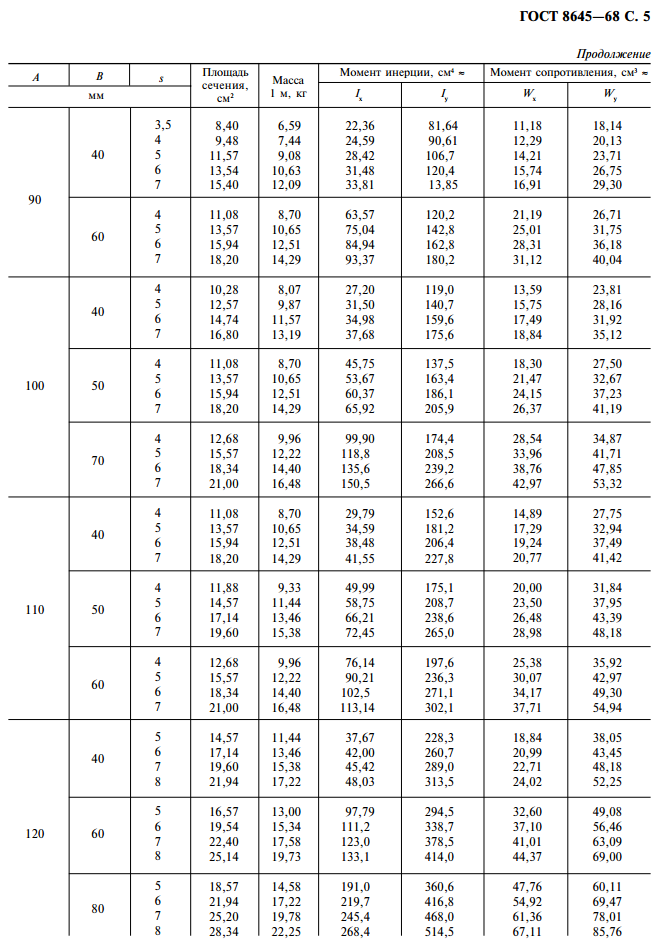

Такими же характеристиками должна обладать труба профильная ГОСТ 8645 68. Различия заключаются только по форме. Этот документ регламентирует сортамент для прямоугольных изделий.

Однако пользоваться разными документами для одного вида продукции не совсем удобно. Тем более эти ГОСТы рекомендуют только размеры конструкций. Они не учитывают степени закругления торцов, отклонения углов стенок относительно друг друга, а также другие, не менее важные параметры. Для согласования этих параметров при изготовлении каждая труба профильная должна соответствовать ГОСТ 30245 2003. Его пункты следует описать отдельно.

Преимущества

Свою популярность на рынке строительного и ремонтного оборудования профильная труба получила благодаря многочисленным преимуществам. Среди них основными являются:

• простой алгоритм проведения монтажных работ. Удобная квадратная форма позволяет легче фиксировать деталь на месте, а легкий вес, по сравнению с аналоговыми арматурными деталями, способствует экономии времени и сил рабочих-монтажников;
• универсальность. Такая труба может устанавливаться в зданиях любого размера и назначения. Это может быть что угодно — от многоквартирных домов – до супермаркетов и коммерческих зданий;
• сравнительно небольшая стоимость. Как уже говорилось выше, сортамент профилированных изделий применяют чаще всего в качестве замены арматурных элементов, которые являются более дорогостоящими и тяжелыми;
• высокая прочность. Металл сам по себе — очень прочный и плотный материал. Труба, изготовленная из высококачественной стали, устойчива к механическим повреждениям и весовым нагрузкам;
• устойчивость к неблагоприятному влиянию экстремальных температур. Для таких труб не страшны ни жара, ни морозы, так как металл имеет очень высокую температуру плавления и очень маленький коэффициент линейного расширения;
• удобная форма. Это существенно упрощает погрузку/разгрузку, транспортировку и монтаж профильных изделий.

Помимо этого, такой сортамент способен обеспечить нестандартные инженерные и дизайнерские решения.

Создание конструкций из профильных труб производится при помощи обычной сварки, что позволяет вести работы даже в домашних условиях

Размеры квадратной профильной трубы и вес погонного метра

Труба квадратного сечения идет чаще на стойки, из нее собирают несущий каркас, а перемычки делают из прямоугольной. К такому каркасу проще крепить материалы (любые). А еще, при прочих равных, прочность на изгиб у квадратной профильной трубы выше. Она сравнима с показателями двутавровой балки. Но сопротивление скручивающим нагрузкам у круглой трубы намного выше. Так что это надо учитывать.

Но чтобы не было проблем, надо выдерживать рекомендованные размеры профильных труб. Как уже говорили, все размеры (сортамент) прописаны в ГОСТах. Там же указана возможная толщина стенки. У труб малого размера — от 10 до 35 мм в диаметре — толщина от 0,8 мм до 5 мм. Но у труб со стороной 10 мм и 15 мм стенки не толще чем 1,5 мм. Дальше идет постепенное увеличение минимального размера. Например, у 40*40 мм есть самая тонкая стенка 1,4 мм, у 45*45 мм уже тоньше 3,0 мм стенки нет. Та же тенденция соблюдается и дальше. Чем больше размер профильной трубы, тем толще стенки.

Размер в мм	Вес одного метра, кг	Размер в мм	Вес одного метра, кг	Сечение профильной трубы в мм	Вес одного метра, кг	Сечение профильной трубы в мм	Вес одного метра, кг	Сечение профильной трубы в мм	Вес одного метра, кг	Сечение профильной трубы в мм	Вес одного метра, кг
Труба квадратная 10х10х0,8	0,222	Труба квадратная 30х30х0,8	0,725	Профильная квадратная труба 40х40х3,5	3,85	Профильная квадратная труба 60х60х2	3,59	Профильная квадратная труба 90х90х3	8,07	Профильная квадратная труба 150х150х9	38,75
10х10х0,9	0,246	30х30х0,9	0,811	40х40х4	4,30	60х60х2,5	4,43	90х90х4	10,59	150х150х10	42,61
10х10х1	0,269	30х30х,1	0,897	40х40х5	5,16	60х60х3	5,25	90х90х5	13,00	Профильная квадратная труба 180х180х8	42,34
10х10х1,2	0,312	30х30х1,2	1,07	40х40х6	5,92	60х60х3,5	6,04	90х90х6	15,34	180х180х9	47,23
10х10х1,4	0,352	30х30х1,3	1,15	Профильная квадратная труба 42х42х3	3,55	60х60х4	6,82	90х90х7	17,58	180х180х10	5,03
Труба квадратная 15х15х0,8	0,348	30х30х1,4	1,23	42х42х3,5	4,07	60х60х5	8,30	90х90х8	19,73	180х180х12	61,36
15х15х0,9	0,388	30х30х1,5	1,31	42х42х4	4,56	60х60х6	9,69	Профильная квадратная труба 100х100х3	9,02	180х180х14	70,33
15х15х1	0,426	30х30х2	1,70	42х42х5	5,47	60х60х7	11,00	100х100х4	11,84	Трубы квадратные специальных размеров
15х15х1,2	0,501	30х30х2,5	2,07	42х42х6	6,3	60х60х8	12,20	100х100х5	14,58	32х32х4	3,30
15х15х1,4	0,571	30х30х3	2,42	Профильная квадратная труба 45х45х2	2,65	Профильная квадратная труба 70х70х3	6,19	100х100х6	17,22	36х36х4	3,80
15х15х1,5	0,605	30х30х3,5	2,75	45х45х3	3,83	70х70х3,5	7,14	100х100х7	19,78	40х40х2	2,33
Труба квадратная 20х20х0,8	0,474	30х30х4	3,04	45х45х3,5	4,40	70х70х4	8,07	100х100х8	22,25	55х55х3	4,78
20х20х0,9	0,529	Труба квадратного сечения 35х35х0,8	0,85	45х45х4	4,93	70х70х4	9,89	100х100х9	24,62	65х65х6	10,63
20х20х1	0,583	35х35х0,9	0,953	45х45х5	5,94	70х70х6	11,57	Профильная квадратная труба 110х110х6	19,11
20х20х1,2	0,689	35х35х1,4	1,45	45х45х6	6,86	70х70х7	13,19	110х110х7	21,98
20х20х1,4	0,791	35х35х1,5	1,55	45х45х7	7,69	70х70х8	14,71	110х110х8	24,76
20х20х1,5	0,841	35х35х2	2,02	45х45х8	8,43	Профильная квадратная труба 80х80х3	7,13	110х110х9	27,45
20х20х2	1,075	35х35х2,5	2,46	Профильная квадратная труба 50х50х2	2,96	80х80х3,5	8,24	Профильная квадратная труба 120х120х6	20,99
Труба квадратная 25х25х0,8	0,599	35х35х3	2,89	50х50х2,5	3,64	80х80х4	9,33	120х120х7	24,16
25х25х0,9	0,670	35х35х3,5	3,30	50х50х3	4,31	80х80х5	11,44	120х120х8	27,27
25х25х1	0,740	35х35х4	3,67	50х50х3,5	4,94	80х80х6	13,46	120х120х9	30,28
25х25х1,2	0878	35х35х5	4,37	50х50х4	5,56	80х80х7	15,38	Профильная квадратная труба 140х140х6	24,76
25х25х1,4	1,01	Профильная квадратная труба 40х40х1,4	1,67	50х50х4,5	6,16	80х80х8	17,22	140х140х7	28,57
25х25х1,5	1,07	40х40х1,5	1,78	50х50х5	6,73	80х80х9	18,97	140х140х8	32,29
25х25х2	1,39	40х40х2	2,33	50х50х6	7,80	80х80х10	20,63	140х140х9	35,93
25х25х2,5	1,68	40х40х2,5	2,85	50х50х7	8,79	80х80х11	22,20	Профильная квадратная труба 150х150х7	30,77
25х25х3	1,95	40х40х3	3,36	50х50х8	9,69	140х140х8	34,81

В таблицах также указан вес погонного метра профильной трубы каждого размера. Он нужен не только для того, чтобы можно было рассчитать нагрузку на транспорт. Используя эти данные можно проконтролировать толщину стенки. Вы можете взвесить кусок трубы, высчитать вес погонного метра, а потом сравнить с нормативом. Если данные близки, все нормально. Если реальный вес получился гораздо меньше, толщина стенки меньше заявленной. Правда, в таблице указан вес при плотности стали 7,85 г/см². Если плотность стали трубы меньше, это надо будет учитывать.

Изготовление профильных труб

Трубную продукцию с нужным сечением получают двумя способами:

• полный цикл производства,
• изменение профиля круглой трубы.

Крупные трубопрокатные организации используют производство полного цикла. Штрипс – листовую металлическую заготовку – поочередно прогоняют через линию нарезки и сварки, получая стальную ленту нужной ширины.

Затем эту ленту пропускают через формовочный станок, получая заготовку для профилирования – круглую трубу, которую отправляют на вальцовочный стан, где вращающиеся калибровочные вальцы выравнивают толщину стенок трубы.

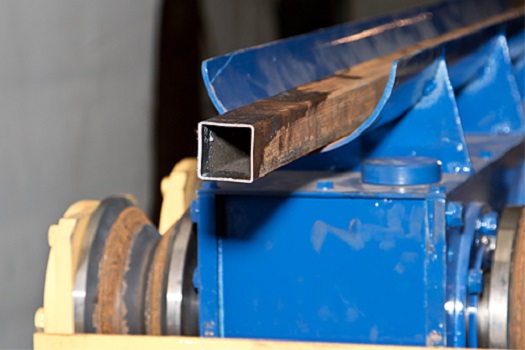

После обрабатывают трубу на профилирующем стане, где вальцы обжимают круглую заготовку и меняют форму ее сечения. При этом толщина стенок также калибруется, чтобы снять напряжение с участков, подвергшихся деформации.

Готовый трубопрофиль нарезают, проводят визуальный и инструментальный контроль качества и термообработку.

Небольшие трубопрокатные фирмы и частные мастерские изготавливают трубопрофиль всего в два действия: закупают круглые трубы и пропускают их через профилирующий станок. Кроме этого станка другого оборудования не требуется, производство выполняется за короткие сроки. Однако полученная таким образом профильная продукция отличается невысокими прочностными характеристиками и подходит только для изготовления мебели, декоративных изделий и легких теплиц и беседок. В деформированных стенках остается напряжение, толщина стенок неравномерна, поэтому серьезной нагрузки такая профтруба не выдержит.

Оба способа используются для производства медных, алюминиевых, стальных нержавеющих, хромированных и оцинкованных труб.

Виды профильных труб

В регламенте Гостов 8639-82 (профиль квадратного типа) и 8645-68 (прямоугольная форма) сказано, что сортамент выпуска трубной продукции возможен четырех видов:

• Сварная шовная продукция;
• Электросварная труба холодного проката;
• Бесшовная горячекатаная продукция;
• Бесшовная холоднодеформированная труба.

Более подробно остановимся на производстве труб каждого вида

Электросварная шовная продукция наиболее распространена из всех выпускаемых видов профильных изделий.

Этапы производства такой сварной продукции следующие:

1. На трубный завод производитель поступает партия стального рулонного штрипса . Производится размотка , продольная нарезка штрипса, выпрямление валками.
2. Узкие полосы металла, полученные в результате порезки, свариваются в одну бесконечную полосу, которая наматывается на специальный накопительный барабан. Это в дальнейшем обеспечит непрерывность трубного производства.
3. Далее ленточная заготовка разматывается и снова с помощью валков производится формировка трубной профильной формы, швы остаются пока открытыми.
4. Затем следует процесс сваривания швов, при этом применяется либо высокочастотная сварка с частотой 220 килогерц, либо сваривание в аргоновой среде с использованием специальных электродов.
5. Трубное изделие охлаждается, поступает на следующий этап — придание окончательной формы трубы с помощью валков — квадратный вид или прямоугольный.
6. Проверка качества шва и металла согласно госту с помощью неразрушающих вихревых потоков. Проверяется качество шва, включение инородных тел в металл, трещины и раковины.
7. Термическая обработка профильных изделий. Продукция нагревается до определенной температуры, и затем следуют постепенное остывание. Таким образом, убирается внутреннее напряжение металла. Напряжение появляется в результате механических нагрузок вальцов при формировании геометрии изделия.
8. Порезка трубной продукции на размеры согласно сортамента.
9. Визуальный осмотр профильных труб. С помощью электронных средств не всегда получается выявить бракованную продукцию. Очень часто труба проходит контроль УЗК или дефектоскопа, но при этом на поверхности продукции встречаются различные изъяны или нет необходимой геометрии труб по госту. По регламентам 8639 и 8645 довольно высокие требования к правильности геометрии.
10. Заключительный этап. Пакетирование полученных труб и отправка на склад.

Труба профильная бесшовная

Процесс производства сортамента горячекатаных бесшовных изделий более сложен и трудоемок. В отличие от сварной продукции здесь используется не лента штрипса, а специальная трубная заготовка, иначе называемая — «штанга».

На прошивочном стане разогретая штанга превращается в специальную гильзу. Оправка внутри гильзы остается на несколько этапов производства продукции. Гильза поступает на ряды валков, с помощью которых раскатывается по длине и происходит калибровка сечения продукции под изначально заданные размеры. При этом заготовка по-прежнему остается круглой формы. Только на следующих вальцах заготовка приобретает нужную форму – квадрата или прямоугольника. Потом происходит то же процесс, как и со сварной продукцией — нарезка профильных труб по размеру, визуализация внешнего вида, контроль неразрушающими способами, упаковка и отгрузка на склад.

Принципиальные отличия производства горячекатаной продукции от холоднодеформированной заключаются в том, что покидая прошивочный стан, стальная заготовка сразу охлаждается водой и далее на холодном металле проводят все дальнейшие этапы формировки – холоднокатаный способ. Либо, постепенно теряя набранную температуру, заготовка подвергается механическим нагрузкам – горячекатаный вариант производства.

Отличия бесшовного варианта профильных труб от сварных изделий не только в отсутствии слабого места – наличия шва, а еще ввиду того, что толщина стенки в бесшовном варианте может достигать размера в 75 мм.

Преимущества профильных труб

К категории профильных относятся все трубы, форма сечения которых отличается от круглой. Наибольшее распространение из всего сортамента получили изделия с квадратным и прямоугольным профилем, размеры которого соответствуют 25, 60, 100, 40х80, 40х100, 50х50 мм.

Стальные профильные трубы, размеры которых превышают 100 мм, используются преимущественно в качестве конструкционных элементов. Такие изделия, у которых имеется четыре ребра жесткости, отличаются высокими прочностными характеристиками и небольшим удельным весом.

Профильные трубы прямоугольного сечения

Изделия с профилем 60 мм отлично противостоят изгибу, благодаря чему их успешно применяют в строительстве и при обустройстве различных инженерных коммуникаций.

Любые профильные трубы позволяют не только создавать с их помощью сложные стальные конструкции, но и значительно экономить на стоимости дорогостоящего металла.

Среди преимуществ профильных труб, изготовленных из стали, можно назвать следующие.

• Для всего их сортамента характерна низкая металлоемкость, что дает возможность экономить до 25% металла даже при возведении одного строительного объекта.
• При использовании таких элементов строительные объекты возводятся с высокой оперативностью.
• Весь выпускаемый современной промышленностью сортамент профильного трубопроката соответствует санитарно-гигиеническим требованиям, трубы просты в обслуживании и при проведении дезинфекции.
• Такие изделия также соответствуют требованиям противопожарной безопасности.
• Даже самые сложные конструкции при использовании данных элементов монтируются с максимальной оперативностью.

Профильная труба нашла широкое применение во многих сферах производства

Виды, сортамент: размеры и сечения

Различают разные виды профильных труб из нержавеющей стали в зависимости от формы сечения. Она может быть:

• Овальной.
• Прямоугольной.
• Квадратной.
• Плоскоовальной.
• Каплевидной.
• С полыми ребрами.

Выпускаются также трубы из нержавейки и других конфигураций профиля: в виде трапеции, ромба, параллелограмма, треугольника, шестигранника и т.п. Но их в основном производят зарубежные компании по европейским или американским стандартам.

Классификация профильных труб по типу обработки поверхности следующая:

• Шлифованные.
• Матовые.
• Полированные до зеркального блеска.

Квадратные

Квадратные профили отличаются высокой прочностью и надежностью. Их плюс — наличие четырех ребер жесткости, которые увеличивают стойкость к изгибающим нагрузкам. Производство труб с квадратным профилем и их сортамент регламентирует ГОСТ 8639-92, в соответствии с которым наружные размеры граней составляют от 10×10 мм до 180×180 мм. Минимальная толщина стенки — 0,8 мм, максимальная — 14 мм. Длина изделий может быть:

1. Немерной. Бесшовные горячедефорированные — от 4 до 12,5 м, бесшовные холоднодеформированные и электросварные — от 1,5 до 11 м.
2. Мерной. Бесшовные горячедефорированные — от 4 до 12,5 м, бесшовные холоднодеформированные — 4,5–11 м, электросварные — от 5 до 9 м.
3. Кратной мерной. С припуском на каждый рез по 5 мм.

Прямоугольные

Нержавеющий трубный прокат прямоугольного профиля выдерживает высокие нагрузки, такие же по величине, что и полнотелые изделия. Кроме того, он удобен в монтаже, транспортировке и складировании. Находит применение в строительной сфере и машиностроении для изготовления каркасных металлоконструкций, опорных стоек.

Нормативные документы предусматривают возможность выпуска нержавеющих прямоугольных труб с нестандартными размерами, например расширенным диапазоном толщины стенки от 0,8 до 20 мм и размерами граней от 28×25 мм до 230×100 мм.

Длина отрезков по ГОСТу 11068-81 бывает:

• Мерной (5–9 м).
• Немерной (1,5–9 м).
• Кратной мерной (не более 9 м с припуском 5 мм на каждый рез).

Матовые

Профильные трубы с матовой внешней поверхностью используются в качестве элементов конструкций, к декоративности внешнего вида которых не предъявляются высоких требований. Например, для монтажа:

• Производственных стеллажей.
• Рабочих площадок.
• Опорных конструкций и т.д.

Шлифованные

Шлифованные нержавеющие профильные трубы сочетают эстетичность внешнего вида с высокой прочностью, износостойкостью и долговечностью. У них отсутствуют плоскостные и структурные изъяны, они востребованы в тех сферах, где требуется безупречная гладкость поверхностей.

Для обработки профильного проката из нержавеющей стали используют 2 технологии:

1. Электрохимическую. Заготовку погружают в раствор концентрированной кислоты. Если шлифуется внешняя поверхность, то далее изделие окружают электродами круглой формы. Для обработки внутренней поверхности электрод вставляется в полость трубы. Затем к ним подается электрический ток.
2. Абразивную. Для первичной обработки используют грубые абразивы с зерном фракции 180–320 мкм, полированная поверхность получается при использовании абразивных материалов с более мелким размером зерна. Для финальной полировки применяют войлочные шлифовальные ленты.

Нержавеющие трубы со шлифованной поверхностью наделены декоративными качествами, поэтому используются для оформления интерьеров, изготовления элементов корпусной мебели, ограждений, перил.

Как выбрать профиль

При выборе профильных изделий следует соблюдать следующие рекомендации:

• Для изготовления мебели и элементов декора подходят трубопрофили любого сечения. Для возведения архитектурных объектов используются только прямоугольные и квадратные профили, овальные, плоскоовальные подходят только для выполнения ненесущих элементов конструкции.
• Чем толще стенки трубы и больше сечение, тем прочнее профтруба, поэтому для возведения построек используют толстостенные профили, изготовленные промышленным способом. Затраты на постройку – финансовые и временные – окупятся надежностью получившегося строения.
• Для декоративных предметов и объектов, мебели и ограды лучше подойдут тонкостенные трубы, в том числе те, которые профилированы из круглых – это позволит сэкономить деньги и силы, особенно если проект предусматривает изгибание труб.
• Сооружение постройки целиком из одинаковых труб возможно только для полуцилиндрических теплиц. Для всех остальных построек необходимо выбрать трубы наибольшего сечения для основной несущей части и более тонкие – для дополнительных.
• Для основных опор конструкции выбирают профтрубы с различными параметрами сечения в зависимости от особенностей возводимого сооружения: для возведения каркасных домов используют трубы с сечением от 100х100х4 мм, для оборудования навесов над широкой площадкой – от 80х80х3, для монтажа беседки, навеса над небольшой площадкой (до 4,5 м в ширину) – 40х40х2 мм.
• Для изготовления лестниц профиль выбирают в зависимости от типа лестницы. При монтаже стационарных маршевых и винтовых лестниц трубы с самым большим сечением идут на изготовление каркаса: для центрального косоура – 80х60х3 или 100х500х4, бокового косоура – 50х25х2 или 80х40х3. При монтаже мобильных приставных лестниц и стремянок опоры изготавливают из более легких и тонких профтруб – 40х40х2. Для ступеней выбирают трубы чуть меньшего сечения с толщиной стенок на 1 мм меньше.
• Для возведения построек, которые не планируется окрашивать, следует выбрать нержавеющие профтрубы. Если запланирована покраска, можно остановиться на оцинкованных – будучи окрашены краской по металлу, они прослужат не меньше нержавейки.
• Каркасы для мебели и декоративные элементы выполняют из различных металлов: нержавеющей и хромированной стали, меди, алюминия. Реже применяют оцинковку – она быстро теряет эстетичность в ходе эксплуатации и потому применяется только под покраску.
• Изделия с защитным покрытием из цинка нельзя соединять при помощи сварки – при тепловом разрушении цинкового слоя выделяются опасные для здоровья газы, а сталь в месте соединения теряет прочность. Поэтому оцинкованные профильные трубы следует приобретать, если монтаж будет производиться с использованием фасонных элементов.

Источник

Труба профильная госты

ГОСТ на профильные трубы — это межгосударственный стандарт который распространяется на стальные трубы квадратного и прямоугольного сечения. В гостах прописаны обязательные требования по размерам профилей, сортаменту, техническим требованиям, правилам приемки и методам контроля, транспортировка и хранение, гарантии изготовителя.

В требования по размерам входят такие понятия:

• площадей поперечного сечения,
• предельные отклонения толщины стенок,
• справочные величины для осей профиля,
• масса 1 метра погонного и допустимые отклонения.

Итак, согласно гостам стальные профильные трубы изготавливаются длиной от 6 до 12 метров — мерной, кратно мерной длины, немерной. И предельные отклонения не должны превышать + 60 миллиметров.

Так же в гостах прописываются стандарты маркировки, которые указаны на бирке и прилагаются к каждой пачке. На бирке указывается: товарный знак предприятия, наименование, масса и номер пачки, номер плавки, обозначение профиля, длина, количество профилей, клеймо ОТК.

Как определить необходимый размер трубы

Для обеспечения достаточного напора воды нужно знать пропускную способность трубопровода. Исходя из этого параметра решают, какие трубы лучше использовать для водоснабжения в квартирах.

При выборе нужно обязательно учитывать диаметр. Если он составляет 32 мм, то за минуту через такое отверстие пройдет 50 литров воды. Через отверстие диаметром 25 мм пройдет 30 литров.

Требуемый диаметр подбирают по таким показателям:

• длина водопровода;
• количество потребителей в сети;
• температура воды;
• количество мест, оказывающих сопротивление току воды — поворотов и стыков;
• материал труб.

Чем длиннее водопровод и чем больше количество потребителей воды на нем, тем большего диаметра следует приобретать трубы. Увеличенный диаметр стоит проектировать и в том случае, если в системе много поворотов и стыковок.

Принято считать, что скорость движения воды по централизованной системе составляет 2 м/с. По ней рассчитывается соотношение длины трубопровода и его диаметра.

Условно сеть разделяют по длине на три группы:

• до 10 метров;
• 10 – 30 метров;
• больше 30 метров.

В первом случае оптимальный размер поперечного сечения составляет 20 мм, во втором – 25 мм, и в третьем – 32 мм. Это типичный расчет, а реально поперечное сечение трубопровода можно определить по онлайн калькулятору, внеся в него планируемое потребление воды.

Из какого материала ваш водопровод?
Медь 14.29%

Сталь 5.71%

Нержавеющая сталь 2.86%

Металлопласт 20%

Полипропилен 34.29%

Полиэтилен 22.86%
Проголосовало: 35

Мне нравится2Не нравится

Сдержанное оформление

Все элементы декора должны эстетично сочетаться с общей обстановкой и культурно ее дополнять. Их главная цель – создать стильное, нетривиальное, уникальное и художественное пространство.

1. Различные источники света (люстры, светильники, торшеры, бра) наполнят пространство теплым светом и домашним уютом.
2. Картинное оформление стен не должно занимать слишком много пространства. Лучше ограничиться одной величественной картиной, чем создавать многообразную композицию из маленьких полотен.
3. Желательно использовать зеркала для украшения мебели, а напольное зеркало прекрасно будет сочетаться с общим интерьером. Также одно зеркало можно повесить между окнами.
4. Простые прямоугольные или округленные ламбрекены возможны для украшения плотных штор.
5. При выборе коврового покрытия стоит ориентироваться на небольшие, примерно 2х2,5 м, ковры с классическим размытым или, наоборот, четким узором, который добавит в пространство нотки современности.

Эксплуатационные сферы и преимущества профтруб

Эксплуатационная принадлежность вышеуказанных изделий довольно обширна, однако, наиболее распространённым вариантом их использования является монтаж различных каркасных конструкций. Это связано с техническими характеристиками профтруб, среди которых выделяется прочность, являющаяся необходимой при возведении каркасных конструкций. Профтрубы используются при установке заборов с использованием профнастила (профлиста), различных ограждений, а также в качестве элементов декора.

Таким образом, применение профтруб позволяет не только выполнить конструкцию необходимой прочности, но и снизить общие финансовые затраты при строительстве. Однако такая экономия возможна только в случае строгого контроля производителем размеров профтруб. Они должны соответствовать стандартам, которые прописываются в ГОСТе.

Рассмотрим основные преимущества профилированных труб:

• такие изделия устойчивы к высоким нагрузкам;
• относительная дешевизна этих изделий, которая обуславливается количеством материала, используемого для их производства;
• лёгкий вес;
• устойчивость к механическим воздействиям.

Профильные трубы могут служить основой для самых разных конструкций, но нужно правильно выбирать размер сечения, чтобы сооружение было надежным

Наиболее распространённым материалом при производстве этих изделий является сталь. Стальные профтрубы отличаются тем, что имеют самый высокий коэффициент прочности.
