Как правильно и под каким углом заточить диск циркулярной пилы

Ножовки по дереву

Это нужный в хозяйстве инструмент. Ими можно подгонять плинтусы, делать бруски для хозяйственных нужд и т.д. Сейчас продавцы предлагают огромный выбор подобных инструментов, поэтому тяжело подобрать качественные пилы. Рассмотрим, как выбрать ножовку, которая будет долго держать заточку. На это влияют следующие характеристики:

Инструменты для заточки: круглый напильник со специальной державкой; плоский напильник; шаблон для стачивания ограничителя глубины.

1. Размеры зубьев. Маленькие срезают материал медленно и аккуратно, однако требуют тщательной заточки. Большие зубья позволяют делать срез быстро и грубо, но требуют минимума усилий при затачивании, а сам процесс происходит достаточно быстро.
2. Форма и материал полотна. Классическая форма зуба – треугольник, однако в последнее время широкое распространение получили каленые зубья трапециевидной формы. Материал для изготовления ножовок с треугольными зубьями – сталь твердостью от 40 до 55-58 баллов по шкале Роквелла. Для пил с трапециевидными элементами полотна – каленая сталь твердостью от 55 баллов по Роквеллу. Если треугольники достаточно просто наточить обычными инструментами, то современные каленые полотна пил заточить в домашних условиях очень сложно (практически невозможно), проще купить новые.
3. Расстояние между зубьями. Чем больше интервал, тем легче производится заточка. Обычно интервал между зубьями связан с их размерами и формой. Так, у пил с маленькими зубьями интервал меньше, чем у пил с большими.
4. Разводка. Этим словом называют расстояние отклонения зубца от полотна. Сделано это для того, чтобы в процессе работы отводились стружка и опалки. Это расстояние влияет на скорость и удобство заточки. Иногда для того, чтобы восстановить пилу, помимо заточки делают и новую разводку.

Обычно все описанные параметры указываются изготовителем на упаковке полотна (реже – на рукоятках). Так, ключевым показателем является значение TPI, которое может составлять от 1 до 9. В последнее время появились и большие значения у китайских производителей.

Разновидности зубьев пил: а, б – треугольные простые; в, г – треугольные разреженные и с волчьими зубами; д, е – прямоугольные, обращенные друг к другу гипотенузами и разреженные.

Если пила предназначена для грубой работы, например, для сада, валки деревьев в лесу, то значение TPI будет 3-6, а для ювелирной работы (при внутренней отделке помещений или по мебели) – 5-9.

Некоторые производители, китайские и польские, часто не следят за качеством и наличием заводской заточки, поэтому покупателю подобного товара придется делать это самому, иногда вместе с разводкой.

То, что ножовка должна быть острой, не вызывает ни у кого возражений. Тогда инструмент осуществляет пропил быстрее и с меньшими энергетическими затратами для рабочего.

Использовать тупую пилу в работе очень неудобно, поскольку даже один пропил отнимает много сил и энергии, человек быстро устает и после 2-3 пропилов не в состоянии продолжить работу.

Как заточить ножовку, рассмотрим ниже.

Как правильно заточить дисковую пилу?

Дисковые пилы обычно затачиваются в производственных условиях, реже – в домашних. Производственная заточка не отличается особой сложностью — процесс контролируется автоматикой. Заточка в домашних условиях осуществима, но часто возникают различного рода трудности из-за веса пилы (приходится держать ее в руках). Разумнее всего станет изготовление простого приспособления, помогающего удержать пилу под нужным углом к точильному кругу.

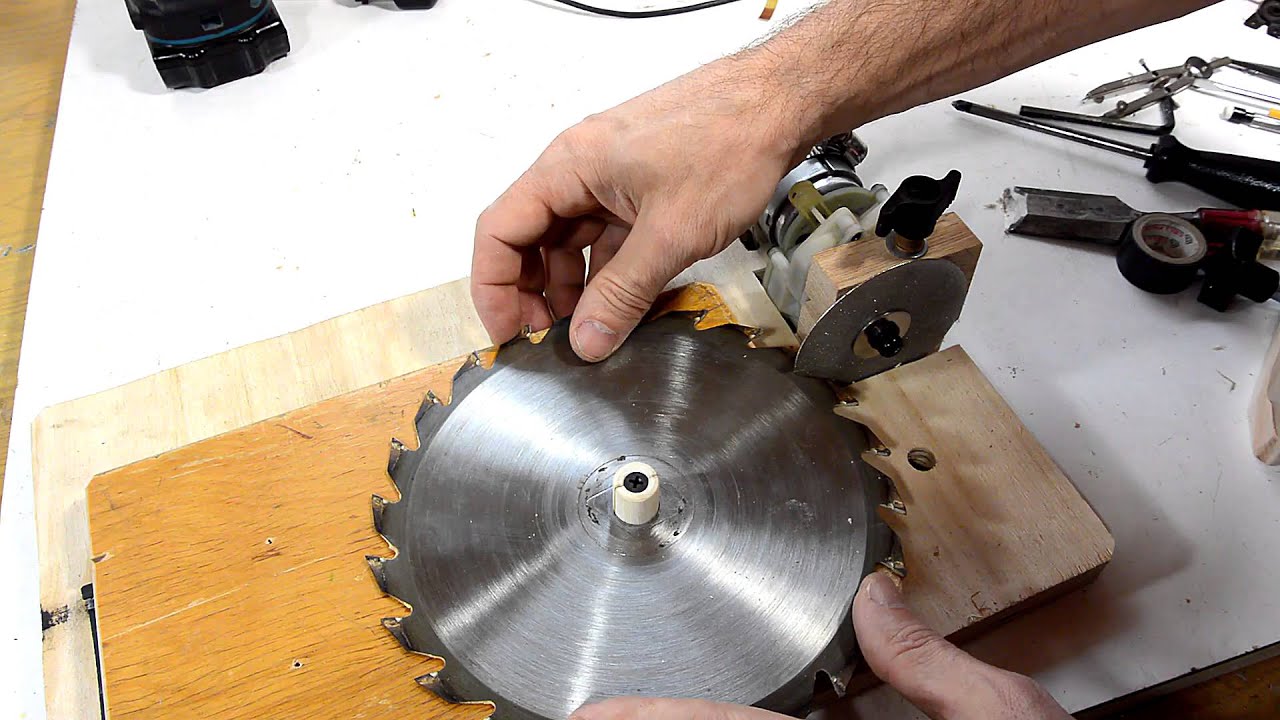

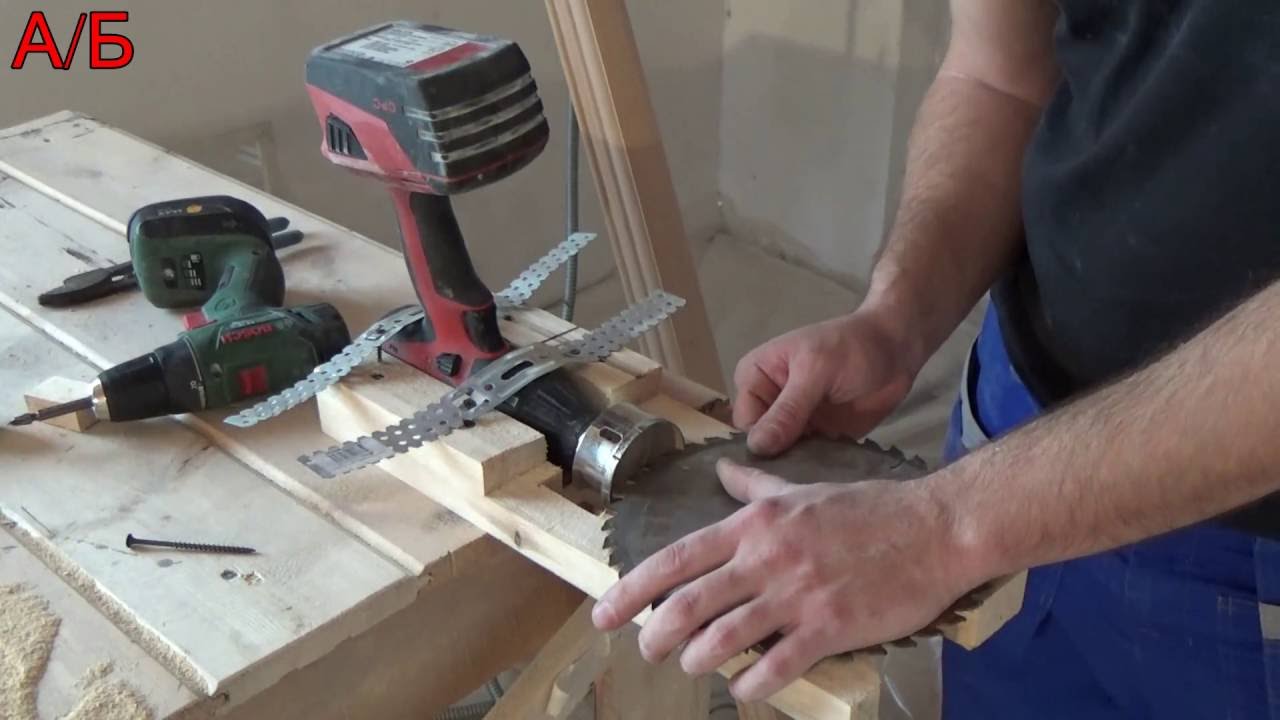

Простой и быстрый в подготовке способ – организация специальной подставки, которая будет находиться на одной поверхности с точилом. Зубья диска, лежащего на подставке, составят перпендикуляр по отношению к полотну пилы. Если обеспечить шарнирное движение подставки, возможно будет получить любой нужный угол для придания зубьям необходимой остроты.

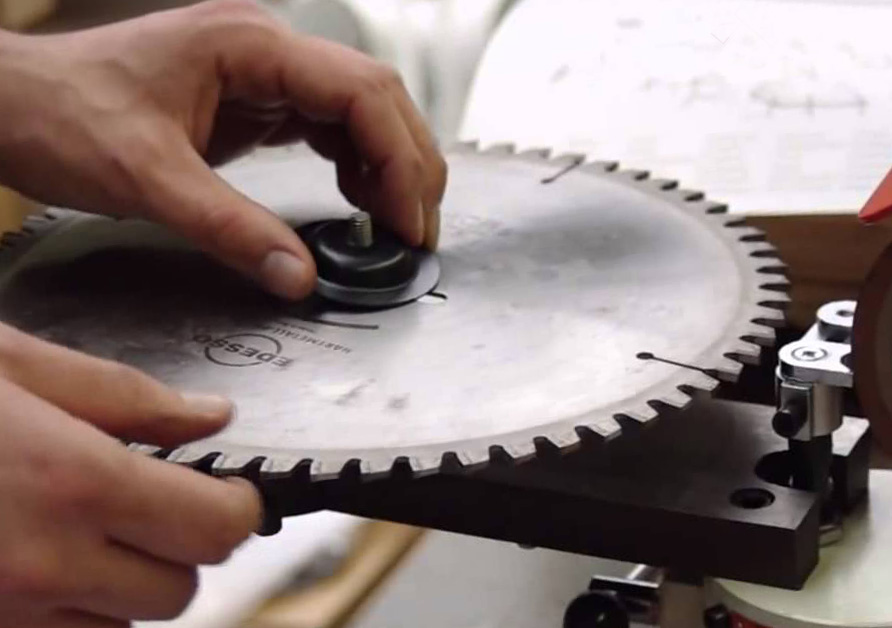

Заточка на специальном станке производится через каждый второй зуб пилы с выставлением положительного угла угломером. Данный угол составляет +8°. После того, как половина зубьев будет заточена, угол меняется на отрицательный -8° и продолжается работа с остальными зубьями.

Качественно заточенный диск пилы представляет собой блестящую поверхность с равномерно и под одним углом сточенными зубьями. От гладкости диска зависит производительность работы, отсутствие сколов и заусенцев после заточки свидетельствует о правильности проводимых манипуляций. Визуальный осмотр диска должен показать, что блики отсутствуют.

Как правильно заточить ножницы в домашних условиях: основные правила

Технически, исправить ножницы возможно лишь с помощью специальных инструментов. Сделать это в домашних условиях не очень просто, но вполне реально, если придерживаться некоторых советов от профессионалов.

• Лезвия ножниц необходимо затачивать под тем же углом, под которым они были заточены изначально. В противном случае, вы можете только испортить инструмент и сделать его еще более тупым.
• Не стоит затачивать лезвия ножниц движением «вперед-назад». Это может затупить их еще сильнее. Ножницы стоит точить исключительно в направлении «на себя».
• После того, как вы поточили лезвия ножниц, по ним можно пройтись мелкой наждачной бумагой, чтобы обезопасить себя от заусенцев. Для их проверки пройдитесь пальцем вдоль самого лезвия, но не по самому острому краю. Иначе можно даже порезаться. Если вы почувствуете некие бугорки или шероховатости, значит, их нужно еще отшлифовать.
• Крепко фиксируйте ножницы под определенным углом и не откланяйтесь от него. В идеале — и вовсе лучше предоставить это нелегкое дело мужчине с «твердой» рукой. В противном случае ножницы будут резать материал участками или даже жевать его.

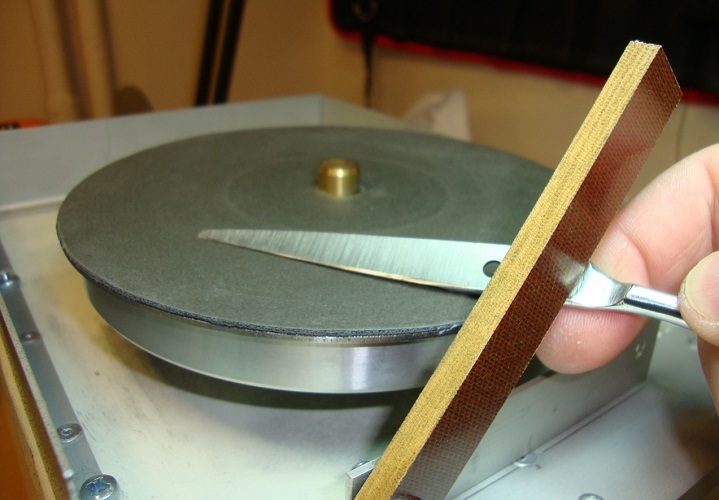

• Точить лезвия ножниц лучше всего на специальном станке с мелкозернистым или среднезернистым напылением. Правильно выбранный инструмент для заточки даст возможность сохранить работоспособность режущего инструмента на максимально длительный срок.

Затачивайте ножницы только под заводским углом

Выравнивание высоты

После того, как была выполнена разводка, ножовку нужно проверить на одинаковость высоты зубьев. Так как усилие к ней могло прикладываться неравномерно, есть шанс появления зубцов с меньшим износом, которые будут выступать над остальными.

Чтобы выявить такие зубья на ножовке, можно воспользоваться простым методом. Для него понадобится плотная бумага или картон по длине режущего полотна. Лист нужно положить на ровную поверхность, например стол, хорошо выровнять, после чего с силой прижать к нему режущую часть полотна. Зубцы, которые выбиваются из общего ряда, сделают более глубокие вмятины на поверхности.

Благодаря этому их можно легко обнаружить и скорректировать до начала заточки. Чтобы убрать лишнюю высоту, применяются различные надфили. Во время выполнения этой работы следует стремиться максимально сохранить форму каждого зуба ножовки.

Как поточить лезвия ножниц с помощью оселка?

Камень можно выбирать любой, который найдете в хозяйственном магазине. Но желательно выбирать двусторонний предмет, где будет более грубая и мягкая сторона. При работе начинать нужно с первого варианта, а мелкими зернами полировать заточку.

Сам камень нужно поместить на ткань и немного смочить водой. Это поможет легче и качественней проделать работу, а также убережет от ненужной пыли при стачивании.
Также можно использовать масло

В хозяйственных магазинах продается специальное масло для заточки режущих инструментов, однако можно использовать обычное подсолнечное или льняное масло.
Обращайте внимание, что затачивать ножницы необходимо, отталкиваясь от первоначальной заводской заточки. Менять угол заточки не рекомендуется, поскольку это может только затупить инструмент и сделать его непригодным.
Лезвие прикладывать к камню нужно строго параллельно, то есть ножницы должны полностью лежать на поверхности камня

Водить лезвие нужно медленно, от основания инструмента до самого кончика. При этом ножницы не должны быть наклонены.
И запомните – работать нужно только в одном направлении. Если уже и начали работать слева на право, то и продолжайте только так.
Первым делом затачиваете внутреннее лезвие плоским концам. То есть, это так сторона, которая сопрягается с материалом при резке, но идет не под углом. После ее заточки нужно поймать заводской угол и пройтись по этой стороне лезвия с каждой стороной. Именно эта грань между двумя данными углами и отвечает за остроту ножниц.
В среднем, для заточки потребуется 10-20 движений с каждой стороной. После заточки первой лопасти, проделайте аналогичные процедуры и с другим лезвием.
Будьте осторожны и следите за руками, чтобы не пораниться. Руки стоит защищать специальными кожаными перчатками.
Для удаления заусениц нужно несколько раз собрать и разобрать сами ножницы, закручивая средний болт. Затем нужно порезать нужный материал (бумагу или ткань).
Если лезвие идет ровно, то вам удалось реанимировать старые ножницы. Если же есть рваные участки или лезвие режет с затруднением, то стоит еще раз проделать такую процедуру с болтом.
В завершение не забудьте протереть влажной салфеткой сами лезвия, чтобы убрать крошки от камня. Но не вздумайте их мыть или же после вытрите насухо, чтобы избежать появления ржавчины.

Оселок поможет качественно и быстро заточить ножницы даже дома

Правильная заточка цепи бензопилы

Как понять, что оснастка затупилась

В процессе интенсивного пиления режущие сегменты цепи затупляются. И это происходит не только при взаимодействии с древесиной. Например, если случайно шина соскальзывает с бревна и задевает землю, сильное абразивное воздействие наносит вред режущим кромкам. Свидетельством того, что необходима заточка цепей, является ухудшение производительности работ: шина перестает углубляться в древесину, вместо крупной стружки летят мелкие опилки. Пользователю приходится прилагать больше усилий для заглубления пилы в древесину. Вернуть остроту режущим сегментам можно самостоятельно, заточив их ручным способом. В этом нет ничего сложного, если знать особенности геометрии пильного полотна и нюансы заточки.

Важно знать! Не рекомендуется пилить затупленной цепью. Это не только снизит производительность работ и потребует от вас больших усилий, но и повысит расход топлива, нагрузку на двигатель и ускорит износ рабочих узлов инструмента

Первой частью звена является режущий зуб. У него две кромки – верхняя и нижняя (торцевое лезвие). При вхождении в древесину он снимает ее слой так же, как это делает лезвие рубанка. Вторая часть – это ограничитель глубины пропила. Он регулирует толщину древесной стружки. Верхняя кромка режущего зуба скошена под определенным углом относительно линии движения пильного полотна. Такие особенности строения диктуют свои правила обработки каждого сегмента. К ним нужен свой подход.

Подготовка пильной оснастки

Напомним, что заточка цепи бензопилы своими руками осуществляется без снятия ее с инструмента. Достаточно удобно расположить пилу, закрепив пильную гарнитуру струбциной на твердой поверхности. Это избавит вас от необходимости удерживать инструмент, а также поможет более уверенно осуществлять заточку. Не забудьте: вам понадобятся защитные перчатки, чтобы уберечь руки от порезов о пильную гарнитуру. Для выполнения работ нужен набор, состоящий из шаблона, круглого и плоского напильника. Работая по шаблону, удастся точно позиционировать напильник относительно зуба и повторять действие на каждом из режущих звеньев. Итак, расскажем о заточке по порядку.

Обработка режущего зуба

Для обработки режущих кромок нужен круглый напильник. Он подбирается по диаметру исходя из параметров шага цепи. Чтобы должным образом позиционировать заточный инструмент, нужно соблюдать следующие предписания:

• в вертикальной плоскости его рабочая часть должна находиться под углом в 90° относительно оснастки;
• в горизонтальной плоскости – под углом в 30° или 10° в зависимости от особенностей и характеристик цепи.

В точности соблюсти эти требования и повторить одинаковое положение на каждом звене поможет специальный шаблон, который устанавливается на шину и дает возможность быстро и аккуратно произвести заточку. К каждой модели пилы предлагаются шаблоны особой формы, поэтому лучше подбирать фирменные изделия, рекомендуемые производителем. Примеры таких приспособлений представлены на рисунках ниже.

Поместив напильник с круглой рабочей частью внутри звена цепи и придав ему нужное положение с помощью шаблона, начинайте совершать им движения параллельно кромке. Соблюдайте горизонтальное положение инструмента и не прилагайте чрезмерных усилий. Также следите, чтобы верхняя часть напильника не выступала за верхнюю точку зуба более чем на 1/5 от своего диаметра.

Важно! Совершайте движения напильником только от себя. Следите за тем, чтобы число движений было одинаковым на каждом из зубьев

Тогда после заточки все они будут иметь одну высоту. Для удобства сначала заточите сегменты одного направления, а после смените положение пильной гарнитуры и обработайте зубья другого направления.

Обработка ограничителя пропила

Процесс выполняется с помощью все того же шаблона, только другим инструментом. Вам понадобится напильник с плоской рабочей частью. В шаблоне для заточки имеется небольшое окошечко для ограничителя пропила. Установите шаблон на пильную оснастку так, чтобы ограничитель выходил из этой прорези. Затем возьмите напильник и выполните несколько движений в направлении от себя – нужно сточить выступающий из окошечка кончик сегмента.

Видеоинструкция

Чтобы понять, как выглядит заточка цепи бензопилы своими руками, посмотрите процесс в этом видео. Следуя всем правилам, вы вернете оснастке режущие свойства и сможете продолжить работу.

Общие требования к заточке

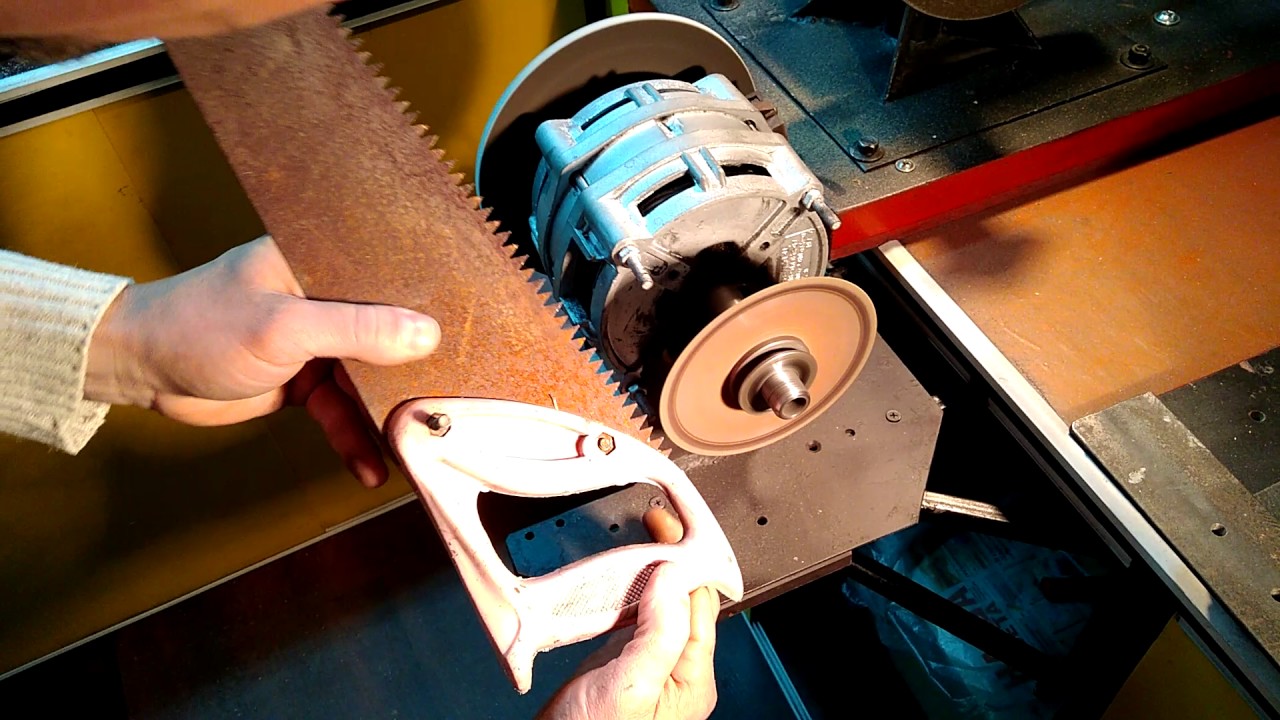

Заточка ножовки должна выполняться на специальном станке, который позволяет надёжно зафиксировать полотно, сделать правильную форму зубьев и точно соблюсти угол заточки.

Заменить станок можно подручными инструментами: шлифмашиной, напильником, надфилем. В инвентаре мастера наверняка все они есть и поэтому делать лишних затрат не придётся.

Перед выполнением затачивания зубьев их нужно развести, так как в противном случае сделать правильный угол не получится. Толщина полотна является определяющей в формировании ширины среза.

Угол затачивания выбирается в диапазоне 30–60. Выбор зависит от типа полотна.

Требования к заточке пилы

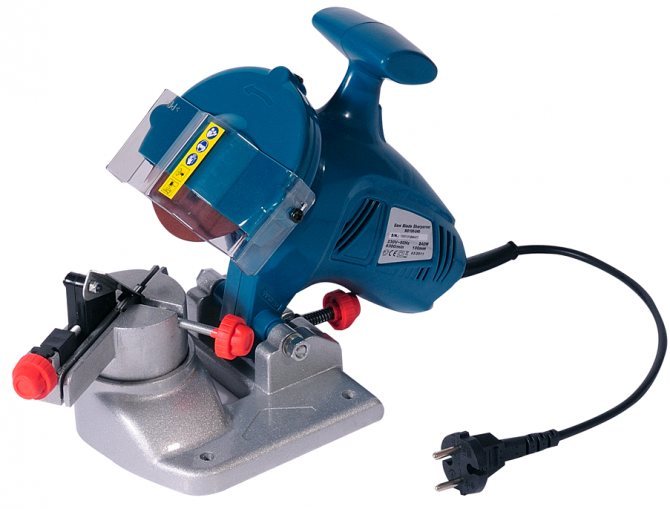

№8 – Gardenlux (GL) BG100-240

Цена: 2000 рублей

Заточный станок с алюминиевым основанием и двумя заточными дисками в комплекте. Скорость холостого хода составляет 6300 оборотов в минуту, мощность – 240 Вт, таких возможностей хватит для решения задач практически любой сложности, заточка занимает минимум времени и проходит эффективно.

Весит этот красавец всего 2,5 килограмма – легкий и мобильный. Девайс собран на совесть, к тому же на него распространяется гарантия на 12 месяцев – не придется волноваться, что девайс выйдет из строя раньше времени и деньги улетят в трубу.

Вам будет интересно: Топ 10 программ для монтажа видео 2019-2020 года

Основной проблемой выглядит очень уж короткий сетевой шнур, розетка должна располагаться в непосредственной близости. В остальном – очень солидно, прекрасное соотношение цены и качества делают девайс одной из самых популярных моделей в 2021 году.

Gardenlux (GL) BG100-240

Как правильно заточить сверло?

Основные правила при заточке сверла (неважно, по металлу сверло или по дереву) заключаются в соблюдении угла заточки и симметрии кромки. Сверла по металлу затупляются чаще, чем по дереву, из-за твердости поверхности, в которой проделывается отверстие

Придать им рабочий вид можно как в домашних условиях, так и в специально оборудованной мастерской. Заточка производится наждачной бумагой, присоединенной к самодельному точильному кругу либо на производственном станке, оборудованным поверхностью, определенной жесткости. Если под рукой есть специальный зажим или тиски, то работа значительно облегчится.

При самостоятельной заточке сверла по металлу, необходимо учитывать передний угол (20°), он измеряется в главной режущей плоскости, задний угол (10°), который соответственно измеряется по задней плоскости и угол между двумя режущими кромками (118°). Четкое соотношение всех вышеперечисленных параметров гарантирует качественную заточку.

Не пренебрегайте правилами безопасности, работа с точилом подразумевает неконтролируемый сноп искр, вылетающий из-под колеса с большой скоростью. Защищайте глаза универсальными очками, а руки – перчатками.

Способы увеличения срока службы пильных дисков

Процесс формирования новой режущей кромки является трудоемким и долгим. Поэтому рекомендуется выполнять ряд условий для увеличения срока службы диска.

Прежде всего, следует ознакомиться с рекомендациями производителя. В них указано количество оборотов (максимальное и минимальное) для различных типов обрабатываемых материалов. Для металла это параметр должен быть меньше, чем для дерева.

Твердые напайки имеют большой срок эксплуатации. Однако они чаще скалываются и обламываются. Альтернативная мягкая практически не подвержена таким дефектам. Но время ее службы меньше, чем у твердой.

Не допускается появление шершавостей на режущей поверхности. В дальнейшем они могут привести к появлению сколов и трещин.

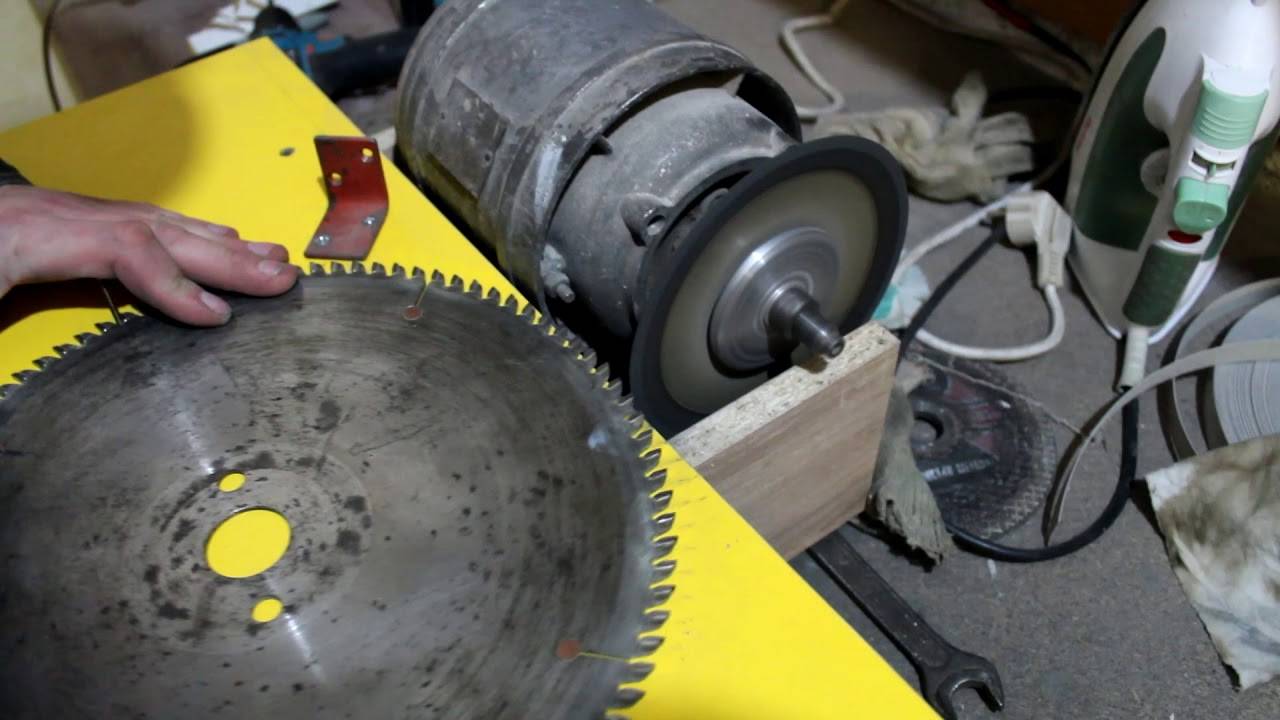

В видеоматериале показан пример станка для заточки дисков, сделанного своими руками:

https://www.youtube.com/watch?v=WgNZYeDMX3o

Зачем и когда точить

Существует три основные причины, по которым необходимо выполнять заточку пил:

• распилка материалов усложняется — тратится больше времени, необходимо применять больше усилий, на начальном этапе сложно сформировать линию разреза;
• повышается опасность в работе, так как полотно может заклинивать, теряться плоскость распила, гнуться полотно под нагрузкой;
• снижается точность обработки — полотно уводит в сторону, сложно делать разрез в единой плоскости.

Следующие признаки помогут определить необходимость заточки зубьев пилы:

• при работе появляется глуховатый звук;
• пила застревает в распиле;
• зубцы имеют округлую форму или не одинаковую;
• сложно держать заданное направление.

Когда нужно проводить заточку и как об этом узнать

После обследования пильной цепи, мастер, принимает решение о том, пора точить инструмент или нет.

Как правило, пильная цепь теряет свои эксплуатационные свойства при интенсивной работе. Дело может дойти до того, что за один день цепь придется перетачивать несколько раз. Причиной может стать и контакт пилы с грунтом. На самом деле, довольно несколько раз чиркнуть пильной цепью по грунту и можно все работы останавливать. Бензопила просто перестанет входить в дерево. Кстати, один из признаков затупление пилы – появление мелкой стружки.

Затупившаяся цепь бензопилы

Чем раньше будут приняты меры по затачиванию цепи, тем она дольше прослужит. Понять когда потребуется переточка довольно просто. Произойдет изменение подачи. Цепь, с правильно заточенными зубьями втянется даже при небольшом усилии, если же при работе приходиться оказывать большее усилие подачи, то это обозначает только одно, зубья потеряли свою остроту.

Эксплуатация тупой цепи недопустима. Кстати, это требование техники безопасности. Да и процесс потребует значительных мускульных усилий от лесоруба. В результате это приводет к понижению качества реза, росту количества используемого топлива и ускоренной выработке цепи.

Как выбрать оборудование для заточки?

Качественный заточный станок выбрать довольно трудно, однако на современном рынке становится все больше по-настоящему качественных инструментов. С появлением автоматических инструментов заточки пил увеличилось и качество процесса, так как человеческий фактор в таком процессе сводится к минимуму, а значит, исключаются неправильные углы наклона заточенных зубьев или сбивание пазух.

Среди качественных станков можно выделить модели нескольких брендов.

«Кедр». Одна из самых распространенных и известных марок. Относится этот инструмент к полностью автоматическому станку, в котором используется работа за счет установленной программы. А также здесь подразумевается постоянный контроль и использование охлаждающей жидкости для нормального функционирования. «Кедр» довольно прост в обращении и подойдет даже начинающим мастерам. Угол установить вручную тоже не составит труда, достаточно просто ослабить два специальных болта, находящихся на тыльной стороне инструмента, и отрегулировать винтом около основания нужный вам угол. А также на инструменте имеется регулятор скорости движения полотна.

Более современные вариации позволяют использовать точильные алмазные круги.

«Тайга». Марка не менее известная, чем предыдущая, имеет практически те же характеристики, управление в ней даже немного проще. Угол и скорость подачи полотна также легко можно отрегулировать на инструменте.

Использовать этот станок можно как для широких, так и для узких ленточных пил.

«АЗУ-02». Самый модифицированный из всех предыдущих станков. Все модели имеют специальное устройство для автоматической подачи охлаждающей жидкости. На инструменте имеются несколько переключателей, позволяющих полностью контролировать работу заточного станка. А также во всех моделях используются алмазные диски, которые ускоряют процесс работы и улучшают ее качество.

На АЗУ-02 еще можно регулировать скоростные режимы передвижения полотна, что тоже значительно упрощает процесс.

«ПЗСЛ 30/60 профи». Современный, полностью автоматический станок, имеющий высокую скорость заточки. Для охлаждения этого станка используется специальное охладительное масло. Для работы с таким станком не требуется никакого профессионализма, в процессе работы понадобится только поверхностный контроль, так как станок выключается сам при протачивании одного круга зубьев пилы.

«ПЗСЛ 10/2». Автоматический станок для узких ленточных пил, подходит как для пил по дереву, так и для пил по металлу. Этот агрегат, как и предыдущий, имеет масляное охлаждение. Процесс полностью автоматизирован, в задачу мастера входит только установить нужный процесс и внести полотно в станок, далее станок сам сделает всю работу.

Astron (А-1). Полнопрофильный боразоновый станок, процесс работы с таким агрегатом полностью автоматизирован. Станок протачивает всю ленту пилы за 1 полный проход. Для заточки используется эльборовый диск, который отличается высоким качеством и долговечностью. Настройка процесса происходит очень легко и не требует высокого профессионализма.

На современном рынке инструментов существует огромное количество самых разнообразных точильных станков для пил, выше приведены именно самые основные и популярные заточные станки.

Как наточить ножовку своими руками

Как правильно заточить ножовку самому, если возникла необходимость?

Для начала нужно определиться, из какого материала изготовлено рабочее полотно.

Обычную сталь можно подправить самостоятельно, а зубья с победитовыми напайками подлежат обработке только на специализированных промышленных станках.

Некоторые умельцы на свой страх и риск берутся наточить ножовку при помощи болгарки – но это ненадежный и опасный способ.

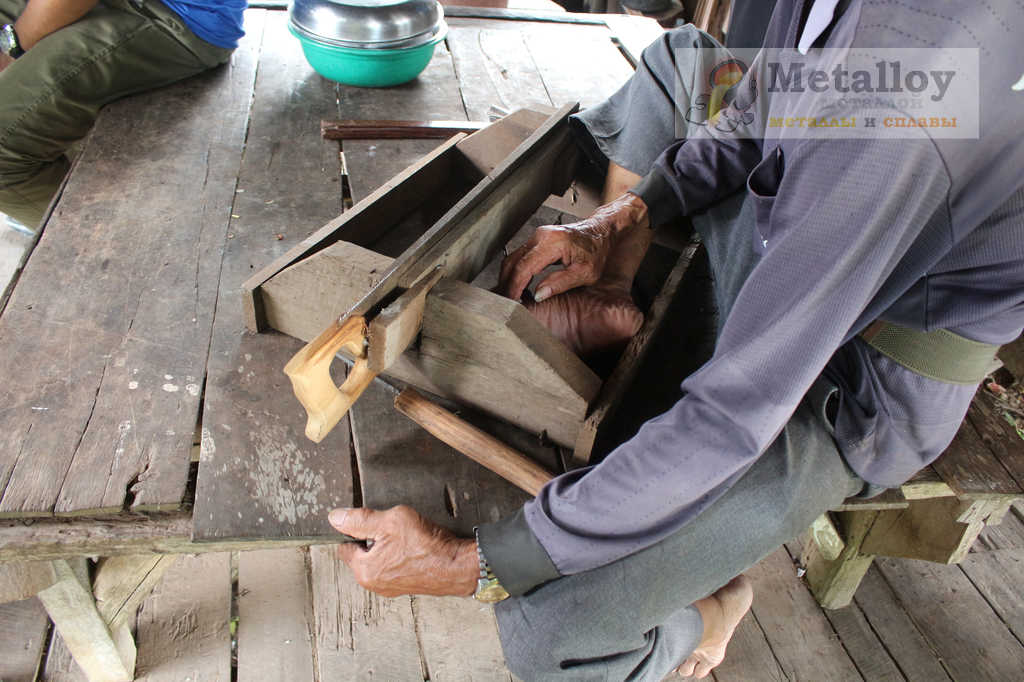

Для приведения в порядок обычной ручной ножовки по дереву в домашних условиях понадобиться определить форму зубьев, приготовить все необходимое, и обязательно соблюсти технику безопасности.

Рейтинг лучших механических (ручных) станков

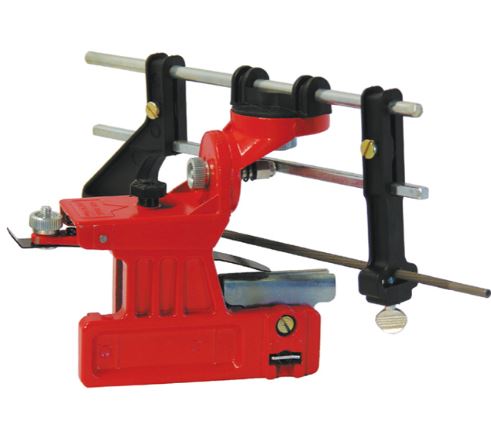

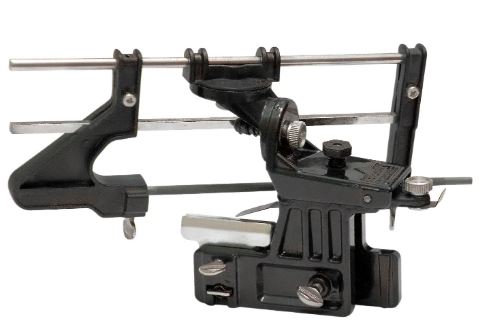

PATRIOT PG-CFG

Компактная модель, которая отлично подойдет для применения на даче. Таким прибором человек сможет без проблем установить даже круглые напильники. Подойдет для заточки любой цепи. Изделие надежное, весит немного и не занимает особого места. Корпус изготовлен из качественного металла, однако не рекомендуется пренебрегать правилами эксплуатации, а использовать прибор допускается только в помещении с нормальными условиями.

Средняя стоимость – 1 700 рублей.

PATRIOT PG-CFG

Достоинства:

• Подойдет для любых типов цепей;
• Надежность;
• Хорошее крепление;
• Компактность.

Недостатки:

CHAMPION C6500

Отличный механический прибор, который обеспечит пользователя качественной и острой цепью на максимальный срок. Устройство легко справляется со стандартными ручными пилами, а также с электрическими и бензиновыми. При покупке такого агрегата, стоит помнить, что напильник в комплект не входит.

Средняя цена – 800 рублей.

CHAMPION C6500

Достоинства:

• Качественная заточка;
• Подойдет для всех типов пил;
• Надежная конструкция;
• Небольшая цена.

Недостатки:

DDE GT010B

Надежное бюджетное устройство, которое предназначено для ручной заточки режущих инструментов. Корпус изготовлен из надежного сплава. Модель обладает небольшими габаритами, что делает транспортировку легкой. Масса прибора – 550 грамм. В комплекте только инструкция и сам станок, напильники покупаются отдельно.

DDE GT010B

Достоинства:

• Небольшие размеры;
• Масса;
• Долговечность;
• Не требует особого ухода;
• Плотная фиксация на рабочей поверхности.

Недостатки:

REZER HSB-303

Отличный прибор от хорошего производителя, который позволит произвести заточку эффективно. Допускается точение без снятия цепи с шины, что большое преимущество. Весит 590 грамм. Производится в России. Небольшие габариты дают возможность взять прибор куда угодно и восстановить режущие свойства цепи за несколько минут.

Средняя цена – 1 070 рублей.

REZER HSB-303

Достоинства:

• Надежность;
• Качественная сборка;
• Долговечность;
• Красивый внешний вид;
• Не шатается после установки на рабочий стол;
• Заточка происходит быстро.

Недостатки:

LUX-TOOLS

Дешевый итальянский прибор, который выпускается ни один год. Изделие полностью компактно и не займет место даже в рюкзаке. Каждый элемент выполнен качественно, сложных решений нет. Это позволяет эксплуатировать аппарат на протяжении длительного срока.

LUX-TOOLS для заточки пильных цепей

Достоинства:

• Итальянское качество;
• Надежность;
• Низкая цена;
• Долговечность.

Недостатки:

Онлайн консультация с врачом

Если Вас интересуют вопросы по подпиливанию зубов, Вам назначили эту процедуру, но есть сомнения в ее необходимости или просто озабочены состоянием своих зубов, то лучше всего пройти осмотр и получить консультацию у стоматолога. Ни в коем случае не делать подпиливание самостоятельно. Специалист оценит здоровье зубов, выслушает жалобы и даст профессиональные рекомендации. Без компетентного мнения можно усложнить ситуацию, которая приведет к заболеваниям или уже имеет скрытые болезни. Лечение будет более дорогостоящим, а в некоторых случаях — более длительным. На консультации будет задан вектор следующих Ваших действий и развеяны сомнения.

Определение и предназначение циркулярной пилы

Дисковая, или циркулярная пила — это инструмент, рабочая поверхность которого представляет собой диск. Этот диск может быть различной толщины и различного диаметра, в зависимости от назначения. По краям диск снабжен острыми зубцами, которые могут иметь различную форму, например:

• Прямые вертикальные зубцы;
• Скошенные зубцы;
• Зубцы в форме трапеции;
• Зубцы, напоминающие конус.

Она используется в тех случаях, когда нужно распилить большой объем древесины. Ей удобно работать как с твердыми, так и с мягкими породами дерева. А также при помощи её можно обрабатывать фанеру и древесно-стружечную плиту. Когда диску сообщают вращение, зубцы врезаются в материал и начинают его распиливать. Опытные пильщики утверждают, что работать с циркулярной пилой намного проще, чем с классической, представляющей собой горизонтальную пластину из металла с зубцами и одной (двумя) пластмассовыми ручками.

Дисковую пилу часто используют:

• На пилорамах;
• На строительстве деревянных домов;
• Во время ремонтных работ в городских квартирах;
• На заготовке леса.

Рабочая поверхность такого инструмента обычно имеет твердосплавные напайки. Эти напайки используются для того, чтобы зубцы не деформировались при распиловке твердых пород дерева. Однако, рано или поздно зубцы у любой дисковой пилы затупляются. Если этот момент наступил, значит, пора затачивать инструмент.

Определение степени износа

Одним из условий правильной заточки инструмента является определение степени износа зубьев. Самый простой и легкий способ это сравнить две одинаковых пилы — новую, не бывшую в работе и старую, которая нуждается в правке. Достаточно просто наложить диски друг на друга и разница станет очевидной.

Ну а если пилы уже были в использовании, то тогда требуется изготовить шаблон, чтобы выполнить промер каждого из зубьев пилы. Это обязательное условие правки инструмента. Перед тем как заточить диск на циркулярную пилу самостоятельно шаблоном из жести или пластика промеряется каждый зуб и определяется поверхность, которую необходимо обработать для достижения нужного угла режущей кромки.

Как определить угол заточки дисковой пилы

Геометрия твердосплавных напаек

Оптимальным вариантом будет наличие исходного шаблона, согласно которому можно исправить геометрию режущей кромки. Зачастую он изготавливается из тонкостенного нержавеющего металла, реже – из плотного картона.

Твердосплавные зубья изготавливаются согласно ГОСТ 9769-79. Но их геометрию и геометрические размеры определяет производитель исходя из назначения пилы. Если шаблон отсутствует – необходимо самостоятельно определить требуемые углы заточки. Для этого рекомендуется воспользоваться маятниковым угломером.

Технология изготовления шаблона своими руками.

1. Взять новый диск с напайками, который полностью идентичен затупившемуся.
2. На твердом листе картона нарисовать точные контуры.
3. С помощью маятникового угломера определить первоначальную геометрию твердосплавных напаек.
4. Данные занести на шаблон.

В дальнейшем его можно использовать для самостоятельной заточки на станке или предоставить в качестве образца для компаний, предоставляющие подобные услуги.

Важно помнить, что передний угол может быть отрицательным. Подобные модели используются для раскроя пластмассовых листов и цветных металлов

Геометрия твердосплавных зубьев

Твердосплавный зуб имеет четыре рабочие плоскости — переднюю (А), заднюю (Б), и две вспомогательные боковые (В). Пересекаясь между собой, эти плоскости образуют режущие кромки — главную (1) и две вспомогательные (2 и 3). Приведенное определение граней и кромок зуба дано в соответствии с ГОСТ 9769-79.

Твердосплавный зуб пильного диска

По форме различают следующие виды зубьев.

Прямой зуб. Обычно используется в пилах для продольного быстрого пиления, при котором качество не имеет особого значения.

Прямой зуб

Косой (скошенный) зуб с левым и правым углом наклона задней плоскости. Зубья с разным углом наклона чередуются между собой, из-за чего называются попеременноскошенными. Это наиболее распространенная форма зуба. В зависимости от величины углов заточки, пилы с попеременноскошенным зубом используются для пиления самых разных материалов (дерева, ДСП, пластмасс) — как в продольном, так и поперечном направлении. Пилы с большим углом наклона задней плоскости используются как подрезные при резке плит с двухсторонним ламинированием. Их использование позволяет избежать сколов покрытия на краях пропила. Увеличение угла скоса снижает усилие резания и уменьшает опасность сколов, однако одновременно уменьшает стойкость и прочность зуба.

Косой зуб со скошенной задней плоскостью

Зубья могут иметь наклон не только задней, но и передней плоскости.

Косой зуб со скошенной передней плоскостью

Трапециевидный зуб. Особенностью этих зубьев является относительно медленная скорость затупления режущих кромок в сравнении с попеременноскошенными зубьями. Обычно они применяются в сочетании с прямым зубом.

Трапециевидный зуб

Чередование зубьев разной формы

Чередуясь с последним и слегка возвышаясь над ним, трапециевидный зуб выполняет черновое пиление, а прямой, следующий за ним — чистовое. Пилы с чередующимися прямыми и трапециевидными зубьями применяются для резки плит с двухсторонним ламинированием (ДСП, МДФ и пр.), а также для пиления пластмасс.

Конический зуб. Пилы с коническим зубом являются вспомогательными и используются для надрезки нижнего слоя ламината, предохраняя его от сколов при прохождении основной пилы.

Конический зуб

В подавляющем большинстве случаев передняя грань зубьев имеют плоскую форму, но существуют пилы и с вогнутой передней гранью. Они применяются для чистового поперечного пиления.

Зуб с вогнутой передней поверхностью
