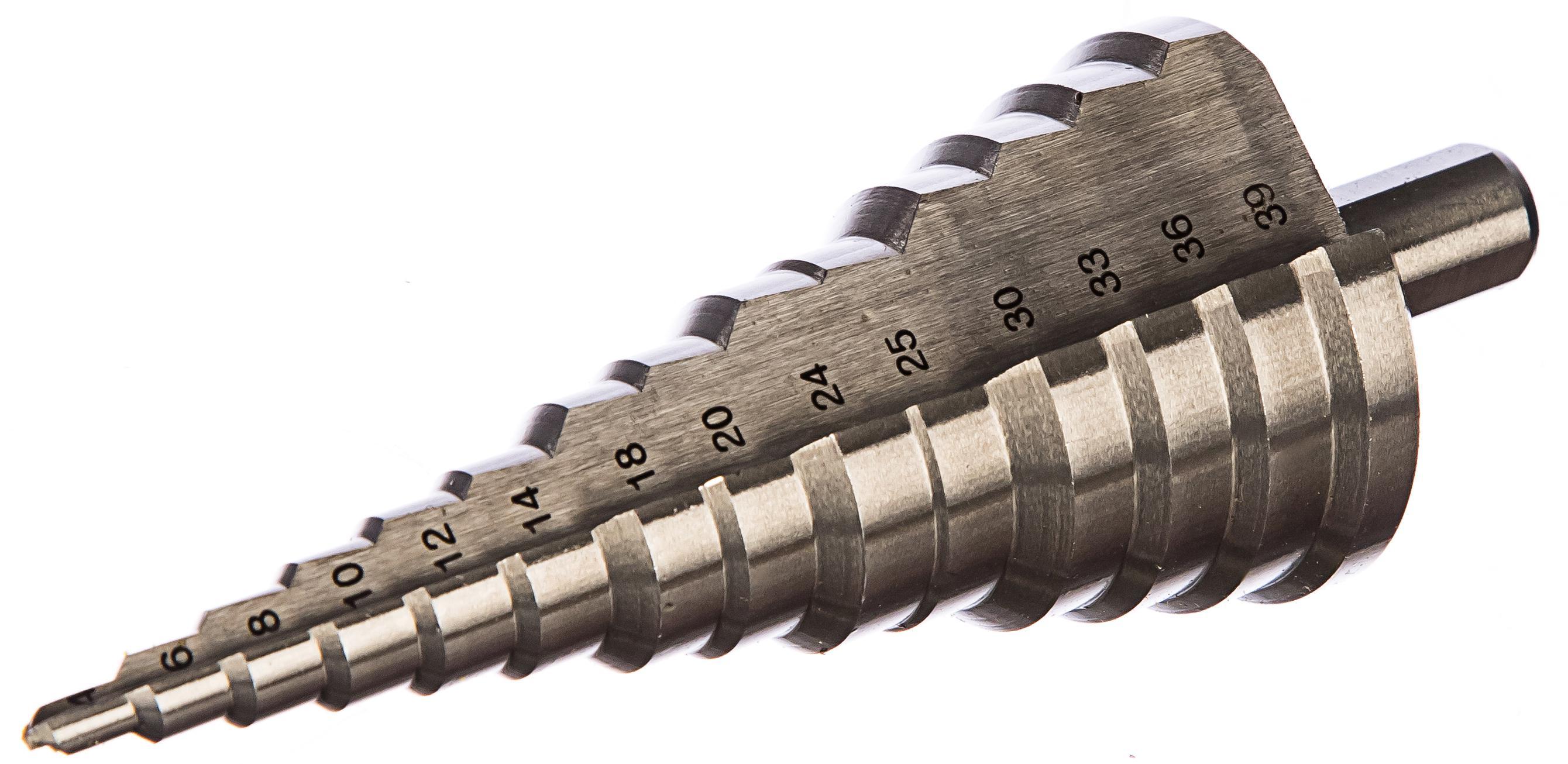

Предназначение ступенчатого сверла по металлу

Рекомендации специалистов по выбору конусного сверла

Многим людям, которые плохо ознакомлены с особенностями различных режущих насадок, сложно определиться с приобретением подобного инструмента. Для того чтобы не допустить ошибки при выборе, необходимо усвоить несколько основных моментов.

В первую очередь нужно запомнить, что все насадки отличаются по цвету. Это очень важный момент, так как от цвета изделия зависят его технические характеристики. Например, стальной окрас рабочей детали свидетельствует о том, что она не подвергалась дополнительной температурной (или любой другой) обработке.

Приспособления стальной окраски не характеризуются высокой прочностью и, соответственно, более подвержены износу. Их рекомендуется использовать исключительно для организации отверстий в тонколистном материале, а также для обработки пластика, гипсокартона и дерева. Конусные сверла по металлу такого типа имеют самую низкую стоимость.

Черный цвет режущего инструмента говорит о том, что изделие прошло дополнительную обработку высокой температурой. Подобные приспособления имеют более высокую прочность, что способствует увеличению их эксплуатационного срока.

Гладкие конусные сверла расширяются ближе к хвостовой части и не имеют четкой градации диаметров

Еще один вариант, распространенный на современном рынке, – золотистые конусы. Эти модели имеют защитное напыление, представленное нитридом титана. За счет этого они по техническим характеристикам значительно превосходят предыдущие аналоги.

Статья по теме:

В ступенчатых вариантах высота уровней, как уже говорилось выше, в среднем составляет 5 мм. Сверла по металлу не должны иметь разбежности в этом показателе больше 1 мм. Это стоит запомнить при покупке инструмента.

На что еще необходимо обращать внимание? Не меньшую роль играет бренд инструмента. Изделия, изготовленные малоизвестными китайскими фирмами, мастера не рекомендуют покупать, так как в этом случае шанс приобретения низкокачественной или бракованной продукции значительно возрастает. Сверла отечественного производства имеют меньший рабочий ресурс, если сравнивать их с зарубежными аналогами

Сверла отечественного производства имеют меньший рабочий ресурс, если сравнивать их с зарубежными аналогами

Сверла отечественного производства имеют меньший рабочий ресурс, если сравнивать их с зарубежными аналогами.

В продаже чаще всего можно встретить конусные сверла по металлу 4-22 и 6-36 мм

Маркировка конусных режущих инструментов: что нужно знать

Технические характеристики подобных режущих изделий указываются в виде маркировки, которая наносится на наружную поверхность хвостовой части. Знание основных обозначений позволяет подобрать качественное и максимально подходящее для конкретных эксплуатационных условий изделие. Рассмотрим более подробно, какая информация зашифрована в маркировке:

• материал изготовления;
• диаметр;
• класс точности.

Расшифровка маркировки – очень важный этап, поэтому стоит ознакомиться более детально с возможными ее вариантами. Большинство изделий такого типа имеют шаг 1 мм. Сверла по металлу, которым присуща форма елочки, отличаются разными габаритами. Эта информация в обязательном порядке содержится в маркировке.

Чаще всего буквенное обозначение является началом разметки. На большинстве сверл, которые можно приобрести сегодня, указывается латинская буква «P». Подобное обозначение повествует о том, что для изготовления приспособления была применена быстрорежущая легированная сталь. Такой материал отличается высокими прочностными характеристиками.

Технические характеристики конусных сверл по металлу указываются в виде маркировки на поверхности хвостовой части

Далее располагается следующая буква, после которой в обязательном порядке стоит определенное число. Это обозначение содержит информацию о металле, который был использован в качестве добавки к легированной стали. Число говорит о том, какое процентное содержание сплава находится в изделии.

После процентного содержания второстепенного металла в маркировке указываются максимальный и минимальный диаметры, а также класс точности приспособления. Стоит отметить, что на подобных изделиях часто встречается буквенное обозначение HSS. Сверла по металлу такого типа выполняются из быстрорежущей стали. После начальной отметки маркировка содержит информацию о добавочном материале, использованном при производстве изделия.

Конструкция и геометрия сверла

Любое сверло вне зависимости от его назначения и конструктивных особенностей состоит из двух основных компонентов: хвостовика и рабочей части. Первый служит для передачи инструменту вращения от привода или фиксации его в неподвижном состоянии (на токарных станках). Рабочая часть состоит из ряда элементов, непосредственно обеспечивающих процесс сверления. Геометрия сверла зависит от особенностей сверления, для которого оно предназначено, а также материала обрабатываемой заготовки (различные металлы, древесина, пластики, композиты, керамика).

В качестве примера взят один из самых распространенных в промышленности видов такого инструмента: спиральное сверло для работ по металлу с коническим хвостовиком (см. чертеж ниже). Все изображенные на рисунке углы сверла соответствуют работам по металлу общего назначения. Слева показан вид сбоку, а справа — со стороны рабочего торца (увеличено).

1. Хвостовик. Служит для закрепления инструмента в шпинделе станка или зажимном патроне. При сверлении металла на токарных станках крепится неподвижно в конусе задней бабки.
2. Рабочая часть. Формирует цилиндрическое отверстие (или углубление). Состоит из режущей части, длина которой у таких сверл по металлу обычно составляет половину их диаметра, и направляющей с канавками для отвода стружки.
3. Конус Морзе. Для установки в шпиндели и задние бабки станков используют инструмент с коническим хвостовиком, а для зажима в кулачковые и цанговые патроны — с цилиндрическим.
4. Лапка. Эти конструктивные элементы присутствуют только на конических хвостовиках и предназначены для выбивания инструмента из шпинделя или оправки.
5. Шейка. Обеспечивает удобство подвода и отвода шлифовального инструмента при обработке спиральных канавок. Она не выполняет никаких рабочих функций, поэтому на нее обычно наносится маркировка сверла (чеканится непосредственно на металле).
6. Направляющая часть. Также называется калибрующей. Опираясь на стенки просверленного в металле отверстия, направляет инструмент вдоль его оси. Включает в себя спиральные поверхности с ленточками и канавки для отвода стружки.
7. Угол наклона спиральной поверхности. Для обработки металла он составляет 18÷30°.
8. Стружкоотводящая канавка. От ее ширины, наклона и качества поверхности зависит скорость отвода стружки.
9. Диаметр режущей части. Равен расстоянию между внешними краями режущих кромок.
10. Режущая кромка. Это острая грань между передней поверхностью (стружечной канавкой) и задней затачиваемой поверхностью.
11. Главный угол при вершине. Угол между режущими кромками, оказывает значительное влияние на процесс резания и прочность сверлильного инструмента. Для работ по металлу его стандартное значение равно 116÷118°.
12. Задняя поверхность. Для снижения трения в зоне резания задняя поверхность затачивается под углом к режущей кромке. Для сверления металла его значение около ленточки должно составлять 8÷12°.
13. Перемычка. Конструктивная часть, общая для обеих задних поверхностей.
14. Поперечная режущая кромка. Острая грань на перемычке, разделяющая задние поверхности. При правильной заточке на ее середине находится геометрический центр режущей части, который должен совпадать с осью инструмента.
15. Ленточка. Две слегка выступающие над спиральными поверхностями полоски, которые калибруют отверстие и снижают трение о его стенки.

Общая компоновка других типов сверл по металлу подобна этой, хотя в зависимости от своего назначения они могут отличаться конструкцией режущей части и стружкоотводящих канавок.

https://youtube.com/watch?v=KCL27Bs9DYg

Виды ступенчатых сверл

Рассмотрим существующие виды. Конические сверла по металлу различают по следующим параметрам:

1. Минимальный и максимальный диаметр. Существуют инструменты для сверления отверстий величиной до 58 мм.
2. Материал изготовления.
3. Форма хвостовика: круглая, трехгранная или шестигранная.
4. Количество и шаг ступеней. Многоступенчатые сверла предлагают пользователю большую свободу действий.
5. Тип защитного покрытия.
6. Крепость обрабатываемого материала.

Число и форма рабочих канавок

Интересной особенностью рассматриваемого приспособления является определение числа режущих кромок. Этот параметр не зависит от количества ступеней, поскольку режущая часть расположена на канавках конуса. Кроме того, они выполняют функцию отвода стружки в процессе эксплуатации.

Существует три типа канавок, которые отличаются формой:

• продольная;
• прямолинейная;
• спиральная.

Каждая конструкция обладает своими преимуществами. Например, прямая кромка гораздо лучше поддается правке и заточке, тогда как спиральная форма способствует мягкости и плавности хода. Именно такой инструмент рекомендуют использовать для сверления тонкостенных материалов.

От количества канавок зависит качество обработки на высоких и низких оборотах.

Как правильно сверлить отверстия конусным сверлом: инструкция

Эксплуатация конического режущего элемента имеет некоторые особенности, если сравнивать данный процесс с применением обычных спиральных приспособлений. Таким образом, для того чтобы новичок, не имеющий опыта работы с подобным инструментом, смог разобраться в особенностях использования, он должен изучить инструкцию. Не рекомендуется во время работы отступать от алгоритма работ, так как это может привести к разнообразным проблемам.

При выборе инструмента, в который будет устанавливаться конусное сверло, стоит учесть, что он должен развивать скорость от 3 до 5 тыс. об/мин

Для изучения технических характеристик режущей детали можно дополнительно ознакомиться с ее чертежом. Сверла и их схемы можно без труда отыскать во всемирной сети. Первый этап является подготовительным. Вначале потребуется купить и подготовить все необходимые инструменты, а также материалы. Рассмотрим, что именно понадобится в этом случае:

• конический режущий инструмент;
• дрель;
• заготовка, в которой будет выполняться отверстие.

Выбор конического инструмента полностью зависит от того, какого диаметра необходимо сделать отверстие в заготовке. При выборе дрели, в которую будет устанавливаться сверло, стоит учесть, что инструмент обязательно должен иметь возможность развития необходимой скорости (от 3 до 5 тыс. об/мин). Перед началом работы специалисты советуют зафиксировать на дрели дополнительную рукоять. В качестве заготовки могут использоваться листы, изготовленные из стали, мягких металлов, а также разнообразных синтетических материалов.

Обычные сверла с коническими хвостовиками применять для организации отверстий в металле гораздо сложнее. Такие изделия имеют простую конструкцию, которая не способствует точному выполнению работы. После подготовки всех необходимых инструментов можно приступить непосредственно к сверлению заготовки. Порядок действий в этом случае состоит из 4 этапов.

Зафиксировав сверло, нужно выбрать правильное направление движения патрона инструмента

В первую очередь нужно зафиксировать режущее приспособление в патроне электронного инструмента. Далее потребуется выбрать и нанести соответствующую маркировку в том месте, которое было выбрано для сверления отверстия.

На следующем этапе режущее приспособление прикладывается к поверхности заготовки и выполняется сверление

Важно запомнить, что изделие должно располагаться в строго перпендикулярном положении по отношению к заготовке. В процессе сверления необходимо четко соблюдать этот угол

Сверла по металлу, которые имеют коническую форму, используются для выполнения разных диаметров и являются самостоятельными инструментами.

Заключительный этап – постепенное внедрение в металлический материал с наращиванием скорости оборотов. Конечным результатом такой работы является аккуратное отверстие, края которого лишены заусенцев и любых других дефектов.

Конусное сверло по металлу должно находиться строго перпендикулярно по отношению к заготовке

Как выбрать конусное сверло

Косвенным признаком качественного изделия будет являться его цена. К тому же по цвету металла можно будет сказать из материала и какой прочности изготовлен буравчик.

Ступенчатые изделия можно разделить по цвету на несколько групп по качеству:

1. Серый цвет говорит, что изделие сделано из стали, которая не подвергалась дополнительной обработке. Такие изделия имеют невысокую прочность.
2. Чёрный цвет указывает на закалку перегретым паром. Качество будет немного выше чем у серых собратьев, но и стоимость отличается в большую сторону.
3. Тёмно-золотистый цвет получается, если инструмент подвергался высокотемпературному отпуску. Процедура позволяет убрать чрезмерное напряжение в металле, что положительно сказывается на эксплуатационных характеристиках изделия.
4. Если конусное сверло имеет ярко-золотистый цвет, то по этому признаку можно идентифицировать наличие износостойкой поверхности состоящей из нитрида титана. Тип материала является самым
   прочным, но и стоимость будет в несколько раз выше, в сравнение с дешёвыми аналогами.

Кроме качества материала на финальную стоимость будет влиять диаметр приобретаемого инструмента.

Например:

• качественное ступенчатое сверло по металлу 4-32 мм будет стоить не менее 1000 рублей;
• если не требуется сверлить отверстия большого диаметра, то можно приобрести сверло 4-20 мм, стоимость которого при равном качестве будет примерно 500-600  руб.

Видео:

Какие лучше ступенчатые сверла по металлу можно определить по отзывам в сети Интернет. Качественную информацию получить можно на специализированных форумах, где общаются специалисты применяющие конусные изделия в ежедневной работе.

Заточка инструмента

При длительном использовании даже качественные изделия могут затупиться. Каждому домашнему мастеру необходимо знать, как заточить ступенчатое сверло по металлу. Процедура сложная, кроме теоретических сведений нужно освоить практические навыки.

Для заточки конусного буравчика необходимо выполнить следующие действия:

• закрепить сверло в тисках:
• взять в руки небольшую болгарку с точильным кругом;
• аккуратно заточить режущие кромки, которые были повреждены.

Так удаётся восстановить работоспособность конусного инструмента самостоятельно.

Видео:

https://www.youtube.com/watch?v=-ygg29QvwV8

Если имеется возможность обратиться к специалистам, то можно за небольшие деньги получить полное восстановление буравчика.

Видео:

Как сверлить

Хорошо заточенным инструментом легко сделать высокоточные отверстия в металлическом листе толщиной до 4 мм.

Чтобы выполнить сверление правильно, желательно придерживаться рекомендаций:

• место для сверления намечается керном;
• сверло во время работы держится в строго перпендикулярном положении по отношению к плоскости металла;
• сверление металла производить на малых оборотах. Чем больший диаметр отверстия необходимо сделать, тем медленнее должен вращаться режущий инструмент. Идеально для выполнения данной задачи подходит шуруповёрт;
•  следует смазать сверло небольшим количеством машинного масла, чтобы снизить рабочую температура инструмента во время работы.

При соблюдении требований конусное изделие прослужит долго, без заточки.

Видео:

Область применения универсального ступенчатого сверла по металлу

Наличие на рынке большого разнообразия свёрл, предназначенных для выполнения широкого круга операций, позволяет пользователю выбирать оптимальный вариант для достижения своей определённой цели. Одним из таких удобных и порой просто жизненно необходимых инструментов является конусное ступенчатое сверло по металлу, купить которое можно в любом магазине инструмента. С момента своего появления (в 70-х годах прошлого столетия), оно прочно вошло в список незаменимых приспособлений для выполнения монтажных или строительных работ.

При работе обычными приспособлениями по металлу образуется большое количество стружки и заусенцев

Благодаря особенностям конструкции, подобные свёрла служат дольше обычных. Это возможно благодаря повышенной прочности режущих кромок. Использование набора ступенчатых свёрл по металлу позволяет выполнять работы, которые в ином случае для достижения необходимого результата потребовали бы применения сразу нескольких инструментов.

В зависимости от типа хвостовой части ступенчатый инструмент можно помещать в патрон станка

Конус, который является основой формы данного инструмента, позволяет обрабатывать на высоких скоростях материалы без снижения качества полученной кромки отверстия, даже при сверлении тонких листовых заготовок.

Конусное ступенчатое сверло применяется преимущественно для обработки металла. Причём рекомендуется использовать его при необходимости получения отверстий именно в тонких листах толщиной не более 5-6 мм. Но универсальность инструмента расширяет область его применения, позволяя вполне комфортно проводить работы с такими материалами, как:

• пластик;
• гипсокартон;
• дерево;
• текстолит;
• плотная сталь.

Гладкие насадки не дают возможности во время работы отслеживать диаметр

Острый наконечник, которым обладает сверло, исключает необходимость использования дополнительного инструмента. К числу такового относятся:

1. Центровочные приспособления, обычно используемые для улучшения врезания стандартного сверла.
2. Надфиль, необходимый для обработки краёв полученного отверстия.
3. Шлифовальная машинка, которая применяется для удаления заусенец и иных повреждений заготовки.

Применение ступенчатого конического сверла по металлу, купить которое можно в наборе или по отдельности, значительно облегчает выполнение работы, исключая недостатки обычного цилиндрического инструмента. Благодаря своим достоинствам и конструктивным особенностям, данное приспособление активно применяется в различных сферах:

• ремонтные работы;
• автомобилестроение;
• строительство;
• проведение ландшафтных работ;
• монтаж различного оборудования (сантехнического, электротехнического).

Вариативность формы хвостовика позволяет крепить насадку на ручной слесарный инструмент

Конусное или ступенчатое сверло

Не стоит путать между собой названия режущего инструмента такие как ступенчатое и конусное сверло по металлу. Различия между ними кроются в конструктивных особенностях рабочей части.

Конусное сверло имеет головку с гладкой поверхностью, ступенчатое сверло представляет собой резец со ступенями имеющими различный диаметр, эти ступени имеют режущую кромку.

Применяя ступенчатый резец размер просверливаемого отверстия подбирается ориентируясь на диаметр ступени, использование конусного такой возможности не даёт.

Конструкция и материал

Рабочая поверхность ступенчатого инструмента представляет собой цилиндрические ступени разного диаметра с переходом от одной к другой в виде фаски с наклоном 35-40.

Последняя избавляет от необходимости снимать фаску в отверстии отдельной операцией, как это делается при использовании обычного инструмента.

Ступенчатое сверло имеет продольный или спиральный паз, проходящий от кончика до хвостика. Пересечение паза с цилиндрическими поверхностями образует режущую кромку инструмента.

Конфигурация острого кончика позволяет сверлу легко врезаться в металл даже без кернения. Хвостовик может иметь различные виды и исполнение (цилиндрический, шестигранный, конус Морзе) для работы с разным оборудованием и инструментом – станком, дрелью и пр.

Ступенчатые и конусные резцы по металлу чаще всего изготавливают из быстрорежущей стали марки HSS. Для повышения рабочих характеристик инструмента могут использоваться стали с различными легирующими элементами, в частности, кобальтом.

Выпускаются ступенчатые сверла с алмазным напылением и титановым покрытием. Диаметр рабочих цилиндров варьируется в диапазоне 4-80 мм, длина сверла – от 60 до 85 мм.

Направление спирали – правое. Левое можно сделать по заказу.

Режущий инструмент по металлу с диаметром конусов от 4 до 30 мм стоит примерно 1000 рублей, а изготовленное импортным производителем имеет цену на порядок выше.

Так стоимость ступенчатого изделия от известных зарубежных производителей с диаметром рабочих кромок 6-39 мм составляет от 3000 до 5000 рублей, конусные резцы находятся в том же ценовом диапазоне.

Для того чтобы приобрести надежное и оригинальное приспособление для сверления отверстий, различных по диаметру, стоит обращаться к проверенным поставщикам и производителям.

Качество изделий должно подтверждаться сертификатами соответствия и специальной маркировкой.

Применение

Режущие инструменты предназначены для сверления листовой стали толщиной до 4-5 мм. Минимальная толщина может составлять менее 1 мм.

Кроме тонколистовой стали конусное и ступенчатое сверло можно использовать для сверления цветных металлов и полимеров.

Обозначение и маркировка

Маркировка ступенчатых сверл содержит информацию о минимальном и максимальном диаметре, шаге перехода, марке материала и его твердости. В частности, обозначение ⌀ 4-16/2 HSS 61 означает:

• первый (минимальный) ⌀ – 4 мм;
• последний (максимальный) д⌀ – 16 мм;
• шаг перехода – 2 мм (⌀ 4, 6, 8, 10, 12, 14, 16 мм);
• материал – быстрорежущая сталь HSS;
• твердость по Роквеллу – 61.

Возможен ввод в обозначение дополнительных элементов – класса точности, содержания легирующих элементов в материале, например, HSS-E, HSS-Co, HSS-G TiN.

Виды ступенчатых (конусных) сверл

Как было отмечено, конусные сверла бывают с плавным переходом диаметра и с шаговым, ступенчатым. Наибольшее применение нашли сверла ступенчатые, поскольку они позволяют получить отверстие строго определенного размера с ровными стенками. Отверстие, полученное плавным конусным сверлом, всегда будет иметь небольшой уклон. В случае работы с тонколистовым металлом это будет малозаметно.

В общем случае качество ступенчатых сверл можно классифицировать по цвету:

• Серый металлический оттенок. Обычно такой инструмент выполнен из инструментально стали невысокого качества. Дополнительной термической обработки при его изготовлении также не было предусмотрено. Абразивного покрытия на поверхности сверла не имеется. Такие сверла не следует приобретать, если предполагается их регулярное использование, а также работа с толстым и прочным металлопрокатом.
• Сверла черного цвета. Такой инструмент при производстве был подвергнут термической обработке. Была произведена обработка паром и последующая закалка. Такая обработка увеличивает твердость инструмента и повышает его эксплуатационный ресурс. Но все равно не рекомендуется работать такими сверлами с нержавеющими и другими высокопрочными сталями.
• Тускло золотистый цвет. Ступенчатое сверло по металлу, которое имеет бледно желтый цвет, изготавливается из металла с добавление легирующих добавок, чаще всего кобальта. Такой инструмент подвергается закалке с последующим отпуском, что снимает внутренние напряжения и увеличивает прочность и долговечность инструмента. Сверлами такого цвета можно обрабатывать прочные легированные и нержавеющие стали.
• Ярко золотистый оттенок. Инструмент такого цвета является наиболее высококачественным и предназначен для работы с толстостенными сталями высокой прочности. Стали, из которых изготавливается инструмент, получают добавлением нитрида титана и последующей термической обработкой.

3 Коническое ступенчатое сверло – его особенности

Отдельно хочется рассказать о ступенчатой разновидности конусного инструмента. С его помощью без смены сверл выполняются разные по диаметру отверстия в листовой стали менее 4 миллиметров. У таких режущих приспособлений диаметры высверленного отверстия являются фиксированными, что отличает их от конусных.

Недостатками ступенчатых сверл принято считать:

• потребность применять электрический инструмент с малыми (до 1000 об/мин) оборотами вращения и достаточно высоким моментом кручения;
• их повышенную чувствительность к перекосам, которые могут возникать в процессе сверления.

Достоинства же инструмента идентичны стандартным коническим изделиям (круглая форма отверстия, беспроблемное центрирование). Кроме того, ступенчатые сверла дают возможность выполнять фаску тем же самым приспособлением, которое применялось для сверления.

Рекомендации при выборе товара

Конусные сверла имеют высокую стоимость, поэтому при их выборе необходимо изучить все характеристики. Согласно государственным стандартам, качественные изделия изготавливают из легированной стали высокой прочности в диапазоне следующих параметров:

• с диаметрами от 5 до 80 мм;
• длина рабочего конуса – от 58 до 85 мм;
• диаметр хвостовой части – от 6 до 12 мм.

Цвет металла, как показатель его прочности

Важной характеристикой товара является цвет материала, из которого он изготовлен. По цвету ступенчатого сверла понимают его качество

По цвету ступенчатого сверла понимают его качество

Серый со стальным отливом цвет конусного сверла предупреждает о том, что сталь не подвергалась закаливанию. Следовательно, товар не отличается высоким качеством и долго не прослужит.

Обработка горячим паром делает сталь более прочной, изделия из такой стали имеют значительный рабочий ресурс и выделяются черным цветом.

Конусные изделия золотистого цвета изготовлены из более качественного металла, в котором устранены остаточные напряжения. Они более долговечны и комфортны в работе.

Высокую износостойкость имеют элементы более яркого золотистого цвета. Они покрыты титановым или алмазным напылением, значительно увеличивающим срок их эксплуатации. Длительный рабочий ресурс объясняет высокую стоимость изделий.

Виды сверл по металлу

• Спиральные(часто встречающие и самые популярные)
• Корончатые
• Конические или ступенчатые или как ещё называют конусное
• Перовое сверло

Вот мы разделили сверла по их внешнему виду. Это будет основным критерием. Теперь пройдёмся в общих чертах по видам, которые мы выделили, в каким именно ситуациях мы будем применять те или иные виды сверл при работе с металлом.

Спиральные

Спиральные сверла по металлу являются самыми популярными, и не только при работе с металлом. Они обладают высокой точностью и качеством при просверливании отверстий. Спиральные сверла представляют собой цилиндрический вид с выполненными спиралевидными канавками, которые расположенные вдоль всей рабочей зоны. Они позволяют отводить стружку металла из высверливаемого отверстия. На конце рабочей зоны находятся чаще всего две кромки, которые режут металл. За счет них сверло проделывает отверстия в металле.

Спиральные сверла можно использовать как на сверлильном станке, так и на ручной дрели. На станке будет выше точность вышей работы.

Спиральные сверла по металлу бывают с цилиндрическим хвостовиком и каноническим и шестигранным.

Сверло по металлу с каноническим хвостовиком

Если посмотреть на исполнение спирального сверла, можно выделить следующие группы:

• Спиральные сверла повышенной точности. Такие сверла применяются мастерами которым нужен высокий уровень точности при сверлении. Купив такое сверло, вы будете уверены в точности до микронов, в диаметре отверстия. Сверла повышенной точности можно распознать по маркировке А1 выбитой на их основании.
• Левостороннее спиральное сверло. Что бы ответить на вопрос для чего они применяются, можно вспомнить ситуацию, которая случалась с многими-а именно когда обламывается шляпка болта. Выкрутить его основание не представляется возможным. Именно для таких случаев и предназначено левостороннее спиральное свело-оно помогает выкрутить обломанные болты, шпильки. У кого то возникнет вопрос, как отличить левостороннее сверло от обычного-для этого достаточно взглянуть в какую сторону закручена его рабочая зона.
• Спиральные сверла по металлу общего назначения. Это тот вид, который мы используем чаще всего. Они имеют большой диапазон рабочих диаметров, вплоть до 80мм. Такие сверло часто применяются как в быту, так и на производстве.

Корончатые сверла

Корончатые сверла по металлу позволяют делать отверстия в металле больших диаметров. За счёт того, что при их использовании режется только наружная часть диаметра, затраты энергии на сверление минимальные. Это позволяет делать большие отверстия быстрее чем спиральными сверлами. В середине корончатого сверла находится обычное спиральное сверло, для центровки. Они позволяют делать отверстия диаметром до 15 сантиметров.

Внешним видом корончатое сверло по металлу похоже на стакан, с канавками с наружной стороны, для отвода стружки. И с центрирующим сверлом. На конце коронки присутствуют режущие зубья, которые изготавливаются из металла твердого сплава и с алмазным напылением.

Конические (ступенчатое, конусное)

Ступенчатое или конусное сверло получило своё название за счёт своего вида. Оно похоже на конус. Конус ступенчатого сверла может быть как плавный, так и ступенями. Конусное ступенчатое сверло по металлу является универсальным, так как одним таким сверлом можно сделать отверстия разных диаметров. Оно применяется для сверления отверстий различного диаметра, или для увеличения отверстия в тонких металлах, в основном до 4мм. На конце конусное сверло имеет центрирующий наконечник, который позволяет сразу начинать сверлить в нужном месте, без сдвигов.

Конусные сверла бывают разных диаметров, вплоть от 4мм до 32мм.

Перовое сверло по металлу

Перовое сверло для металла имеет плоскую рабочую часть, причем она сменная. Сменную пластину к перовому сверлу по металлу можно купить отдельно, когда старая будет тупая.

Из плюсов перового сверла можно подчеркнуть его малую стоимость, что позволяет сделать его популярным для использования в домашних условиях.

Минусом же первого сверла является отсутствие отвода стружки, что дает некоторые не удобства по время работы. Во время сверления придется чаще останавливаться, и доставать перовое сверло из отверстия, для удаления стружки.

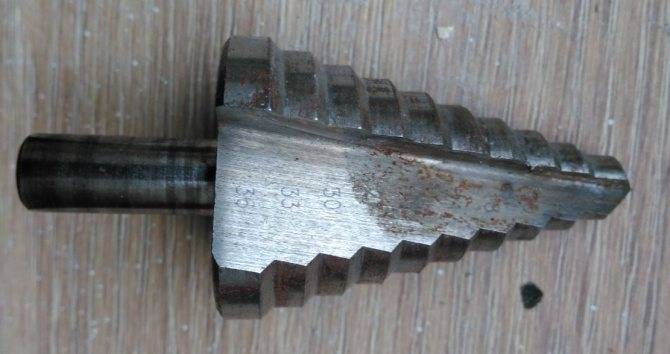

Ступенчатое сверло по металлу

Если вы выбираете для себя конусное сверло, обратите внимание на одну из его разновидностей – ступенчатое сверло по металлу. Каждая ступень такого режущего инструмента образуется за счёт плавного спирального перехода и имеет свой диаметр. Такая конструкция очень удобна, так как в процессе сверления достаточно легко отследить какой диаметр на данный момент имеет просверленное отверстие

Такая конструкция очень удобна, так как в процессе сверления достаточно легко отследить какой диаметр на данный момент имеет просверленное отверстие.

Многие из мастеров часто задумываются о том, стоит ли приобретать такой дорогостоящий инструмент

Ведь цена конусного и ступенчатого сверла колеблется от двух до пяти тысяч российских рублей и напрямую зависит от материала, класса прочности, напыления и других показателей, на которые следует обращать внимание при выборе инструмента. Уверяем вас, стоит

Ступенчатые свёрла по металлу имеют массу преимуществ. Например:

• Они позволяют использовать всего один режущий инструмент для выполнения целого ряда задач;
• Режущие кромки ступенчатого сверла имеют высокий показатель прочности, что обеспечивает долгосрочный запас рабочего ресурса;
• Такой инструмент обладает высокой скоростью сверления. При такой скорости даже у тонкого листового металла не снижается качество кромки;
• Острый наконечник инструмента легко врезается в металл даже с очень плотной структурой. При этом отпадает необходимость в использовании центрирующего элемента, что значительно упрощает процесс сверления;
• Своеобразная конструкция ступенчатого изделия позволяет исключить из чемодана мастера угловую шлифовальную машинку и надфиль. И если возникает необходимость отшлифовать готовое отверстие, то можно смело использовать конусное сверло;
• Использование режущего инструмента такого плана как минимум на 50 процентов повышает эффективность сверления тонколистового металла. Такая эффективность достигается за счет того, что поступательные каналы ступенчатого сверла отличаются между собой размерами и имеют плавный переход;
• Преимущество ступенчатого сверла заключается ещё и в том, что его можно использовать как для ручного устройства, так и для станка;
• Особое абразивное напыление, которое может быть выполнено как из алмазной, так и из титановой крошки придаёт конусному ступенчатому сверлу особую прочность. Такое изделие, при условии правильной эксплуатации и нормированных нагрузок, не нуждается в частой заточке.

Ступенчатые и конусные свёрла – что у них общего? Это инструменты, режущие грани которых отличаются повышенной остротой и отсутствием заусениц. Обе эти конструкции практичны в использовании и обладают массой преимуществ. Их использование позволяет избежать различных трудностей и напрасной траты времени. И конусные и ступенчатые свёрла по металлу стоят достаточно дорого. Да это можно назвать минусом. Но, с другой стороны, они заменяют целый набор инструментов. И если сложить стоимость всех инструментов из набора и сравнить их со стоимостью сверла, то ощутимой разницы не почувствуется.

Чем же они отличаются? Если говорить о конструкции, то она состоит из рабочей конической части, изготавливаемой из быстрорежущей инструментальной стали и хвостовика, с помощью которого сверло устанавливается в инструмент. Простое конусное сверло имеет головку с гладкой поверхностью, а ступенчатое – головку со ступенями, оснащёнными режущими кромками. Ступенчатые свёрла, в свою очередь, подразделяются на:

• свёрла со спиральной режущей кромкой;
• с прямой режущей кромкой

Свёрла с прямой режущей кромкой имеют более простую геометрическую форму, поэтому их легче затачивать. А спиральная режущая кромка обеспечивает более мягкое и плавное сверление.

Бензиновая болгарка. Проходит там, где другие стоят!

Бензиновая электростанция. Переносной источник энергии
