Лебедки ручные и электрические: назначение, устройство и использование

Как выбрать ручную лебёдку

При выборе ручной лебёдки следует обратить внимание на следующие параметры:

  • создаваемое тяговое усилие;
  • длина каната или троса (канатоёмкость);
  • материал корпуса;
  • конструкция тормозного механизма;
  • механизм привода (барабанный или тяговый);
  • количество закреплённых крюков;
  • собственный вес;
  • надёжность производителя.

По первому показателю простые модели с рычажным приводом способны обеспечивать перемещение груза не более 600 кг. Более совершенные имеют величину этого показателя до 3000 кг. При выборе необходимого устройства (в том числе и ручного) необходимо задавать определённый запас тягового усилия.

Для большинства ручных конструкций длина намотанного каната варьируется от 2 м до 5 м. Отдельные модели имеют барабан с канатом до 15 м. При выборе ручной лебёдки целесообразно остановить свой выбор на агрегате с фрикционным тормозом или двухсторонним храповиком. Вес ручных конструкций достигает 15 кг. Если необходим подъём или перемещение небольших грузов лучше подобрать изделие полегче, например, от 3 кг до 7 кг. Облегчённые варианты изготовлены из алюминиевого сплава. Отдельные модификации ручных конструкций имеют не два, а три крюка. Это позволяет при использовании дополнительного блока с роликом создать двойную ветвь каната увеличив тяговое усилие.

После определения всех необходимых параметров следует внимательно изучить степень надёжности и отзывы о компании производители. Следует доверять только хорошо зарекомендовавшим себя компаниям, работающим длительное время на рынке производства и реализации подъёмного оборудования.

Лебёдка для монтажа кабельных линий [ править | править код ]

Гидравлическая натяжная машина (кабельная гидравлическая лебёдка) предназначена для протягивания силового кабеля в траншеях или через трубы. Представляет собой машину, оснащенную дизельным двигателем, гидравлической системой и рабочими колёсами (кабестанами), через которые пропускается лидер-трос.

Принцип работы лебёдки для монтажа кабельных линий

Двигатель приводит в движение кабестаны с заведённым на них лидер-тросом, который, в свою очередь, соединён с прокладываемым кабелем при помощи специальных приспособлений (вертлюг, чулок кабельный). Кабестаны, вращаясь, подтягивают трос, а за ним и кабель с одного конца траншеи, на котором расположен барабан с кабелем, к другому (где располагается лебёдка). Диапазон мощностей таких лебёдок довольно широк: от небольших с силой тяги от 0,5 т до сверхмощных с силой тяги до 400 т.

ГОСТ

Для разных видов лебедок разработаны технические условия, которые вошли в конкретные ГОСТы:

  • ГОСТ 7014-74 – для ручных однобарабанных моделей, тяговое усилие которых находится в пределах 12,5 – 80 кН, исключая варианты для подъема людей, крановые и настенные. На данный момент отменен, а взамен действует ТУ 22-4929-81.
  • ГОСТ Р 52218-2004 – для проходческих вариантов.
  • ГОСТ 12617-78 – для судовых грузовых моделей.
  • ГОСТ 15035-80 – для скреперных подземных лебедок.

Маркировка

В маркировке лебедки, как правило, присутствует ее максимальное тяговое усилие, а также единицы его измерения (S, U, LB и так далее).

Следовательно, модель 16800LB обладает тяговым усилием в 7620 кг, так как 1 lb = 0,454 кг.

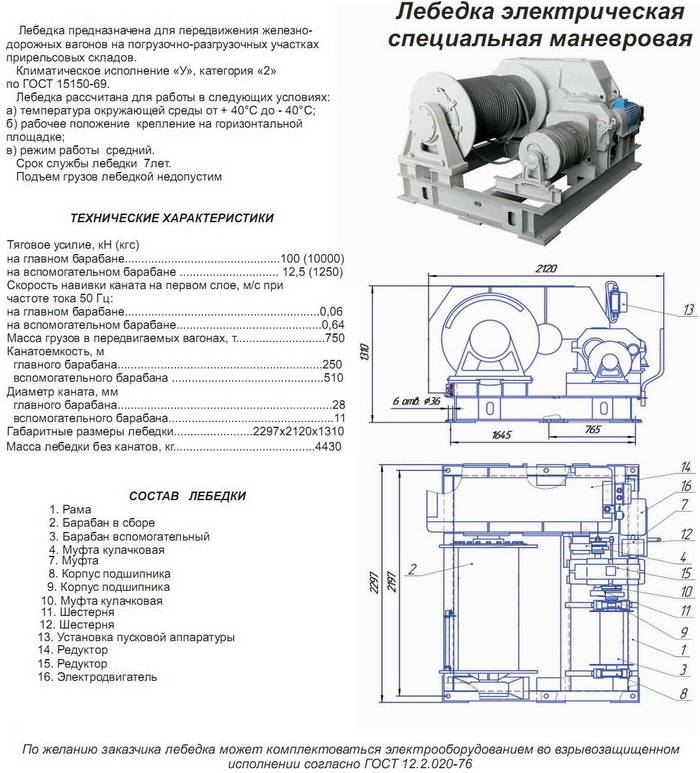

Скреперные подземные лебедки изготавливаются в следующих вариантах исполнения:

  • 2С – двухбарабанная модель с соосным расположением барабанов и мотора.
  • 2СК – предыдущий вариант, но для калийной промышленности.
  • 2П – Два барабана и двигатель расположены параллельно друг другу.
  • 3С – соосное расположение трех барабанов и двигателя.

В данном случае указывается в условном обозначении типоразмер, модернизация (буквы), экспортное исполнение и настоящий стандарт.

Сертификаты

Лебедки подлежат сертификации с целью подтверждения соответствия их безопасности и качества установленным нормам.

На разные типы изделий оформляются соответствующие сертификаты:

• ТР ТС 010/2011 “О безопасности машин и оборудования” – для механических моделей.

• Для электромеханических вариантов — дополнительно ТР ТС 020/2011 “Электромагнитная совместимость технических устройств” и ТР ТС 004/2011 “О безопасности низковольтного оборудования”.

С чего нужно начинать сбор конструкции?

Выбрав тип механизма, можно приступать к изготовлению конструкции. В магазине нужно купить резьбовую шпильку, которая будет в дальнейшем вращаться, а гайка будет её закреплять. Нужно закрепить их на подшипниках, прикрепить трос, который при этом пропускается через специальные опоры и перекидывается через блок. На конце этого троса делается крюк и система строп. Вручную вставляется привод шпильки и крепится шестерёнка. Благодаря подручным средствам и таким нехитрым действиям изготовляются прочные и надёжные лебедки ручные своими руками, которые можно использовать для разных целей. Так, в хозяйстве появится необходимая конструкция, которая всегда пригодится.

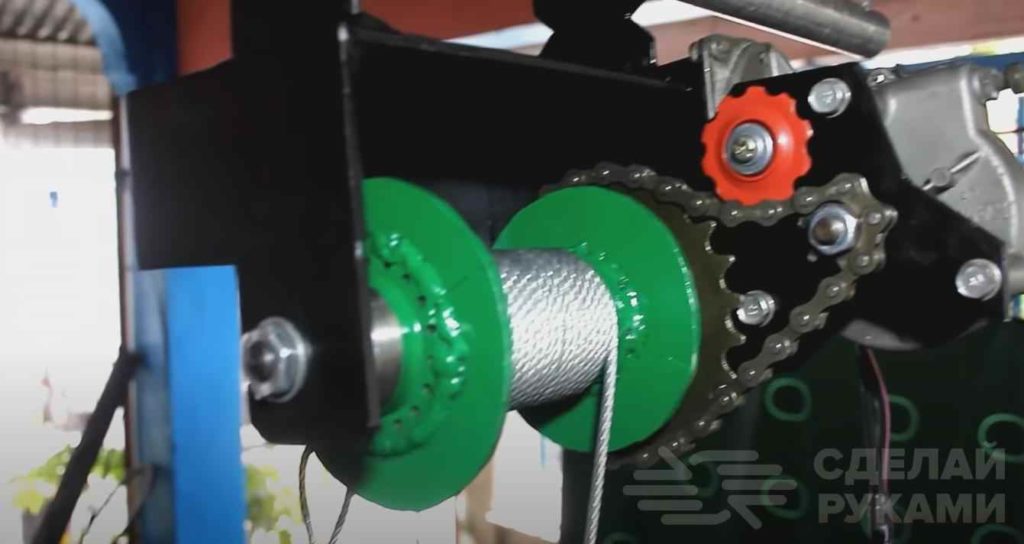

Электролебедка из деталей велосипеда и мотора стеклоочистителя

За основу самоделки будем использовать двигатель стеклоочистителя 12-24V. Решение, конечно, немного необычное. Но как вариант — имеет право на жизнь.

Такая лебедка однозначно будет востребована в гараже и домашней мастерской.

Перечень материалов, которые потребуются для работы:

  • звездочки для цепной передачи;
  • цепь;
  • мотор стеклоочистителя;
  • круглая труба;
  • шпилька;
  • листовой металл.

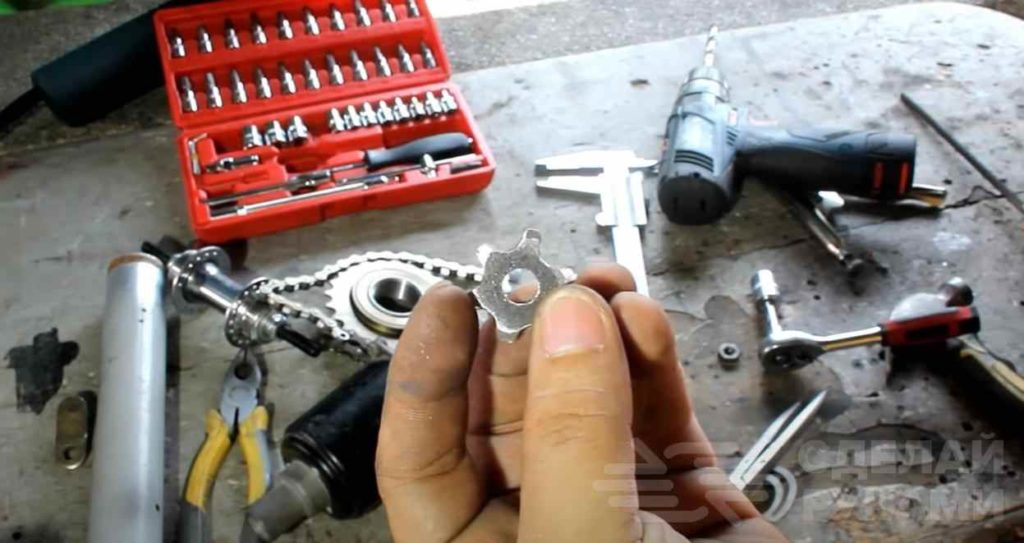

Поскольку вместе шестеренчатого редуктора будет использоваться цепная передача, то первым делом необходимо изготовить приводную звездочку. Для этого берем пластину металла толщиной 3-4 мм. Чертим окружность, а потом делаем разметку для сверления отверстий.

После этого сверлим отверстия по отметкам на окружности (используем для этого сверло 8 мм) и высверливаем звездочку при помощи коронки по металлу.

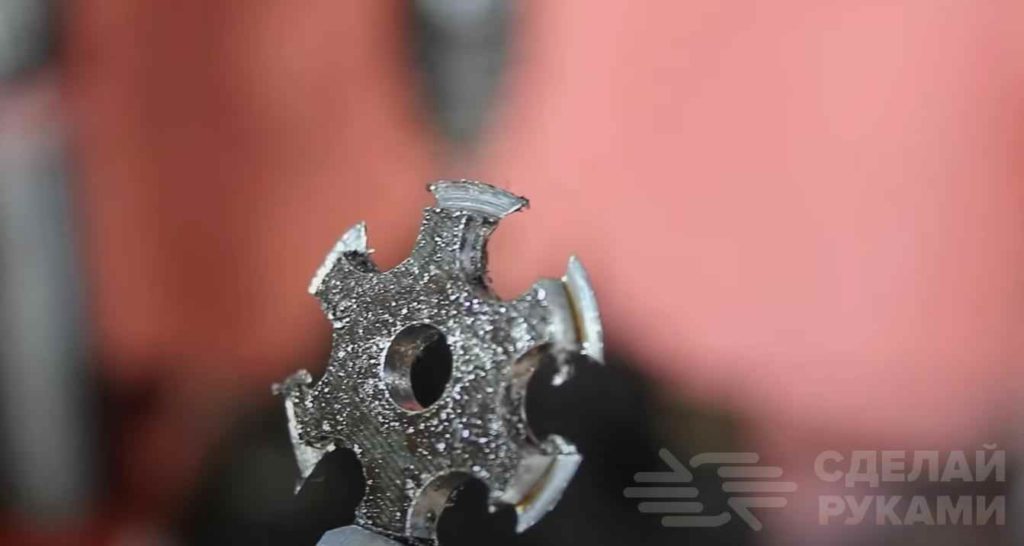

Обрабатываем самодельную звездочку на шлифовальном станке, чтобы сгладить все неровности и убрать заусенцы. Устанавливаем ее на вал двигателя стеклоочистителя.

На следующем этапе приступаем к изготовлению барабана (катушки), на который будет наматываться стальной трос.

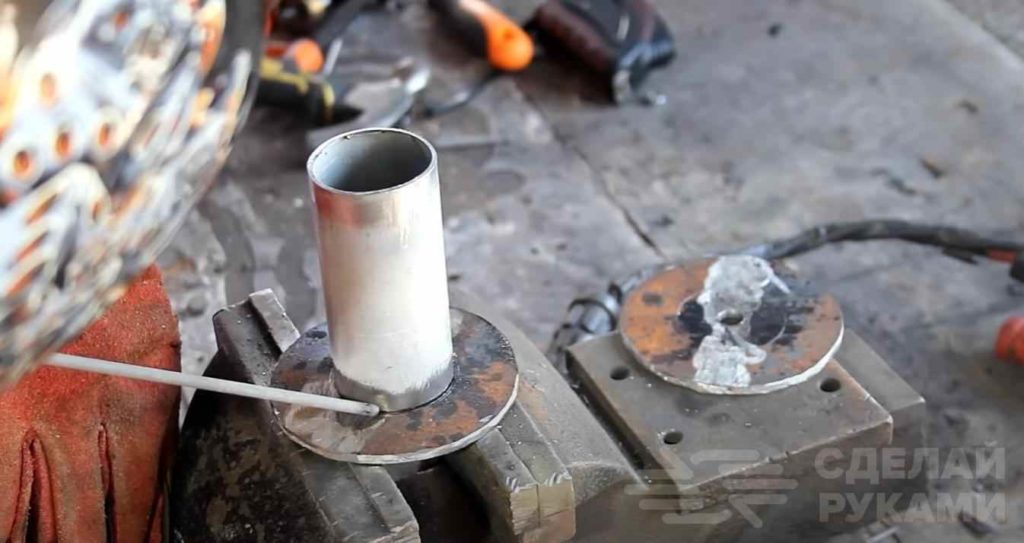

Для этого отрезаем кусок круглой трубы и два диска из листа металла, в которых сверлим по центру отверстия диаметром 10 мм. Привариваем диски по краям трубы.

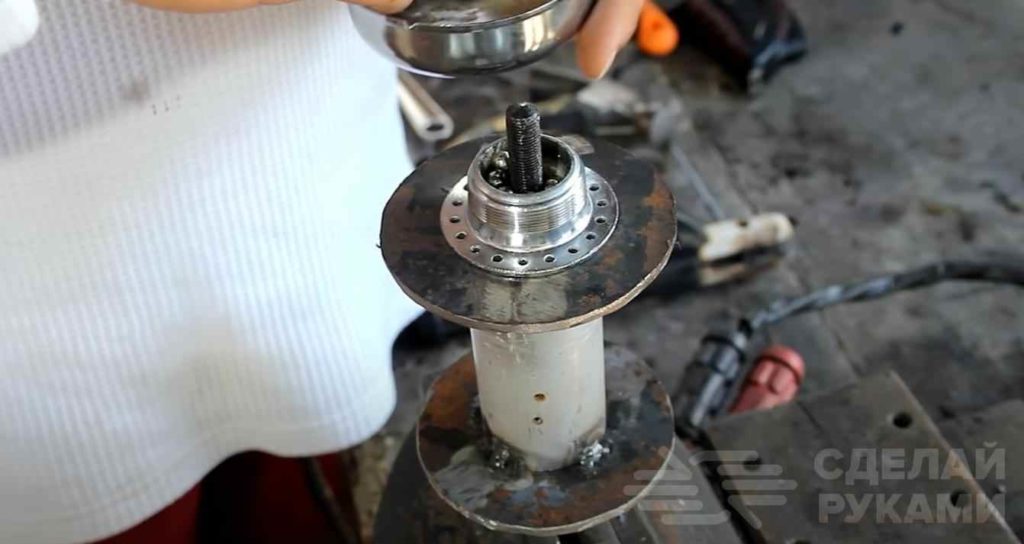

Собираем катушку для троса целиком — вставляем в просверленные отверстия кусок шпильки и привариваем по бокам посадочные места, в которые нужно будет поместить металлические шарики.

Потом на шпильку надеваем звездочку от велосипеда. Но также можно изготовить и самодельную звездочку.

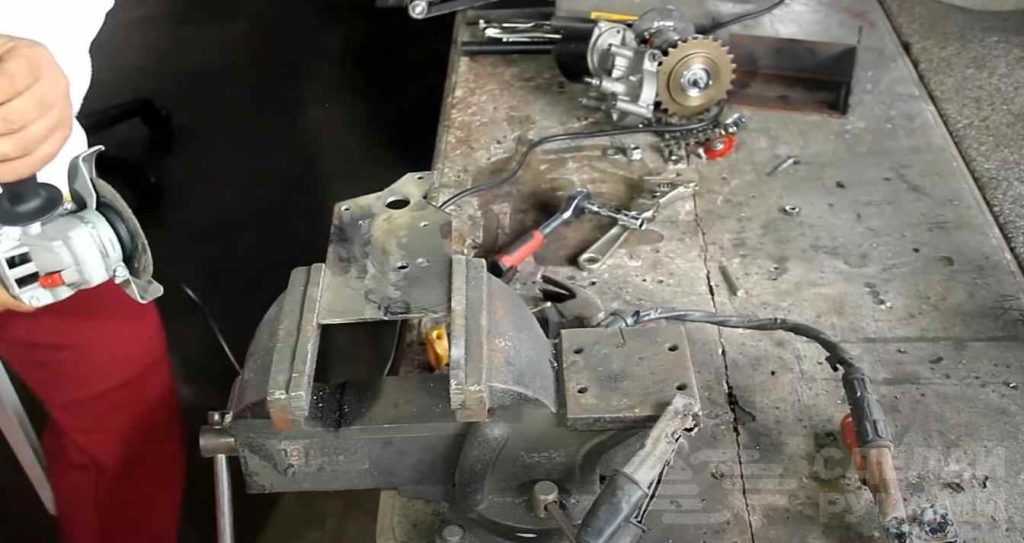

К корпусу мотора стеклоочистителя крепим металлическую пластину. Потом на вал двигателя надеваем и фиксируем гайкой маленькую звездочку.

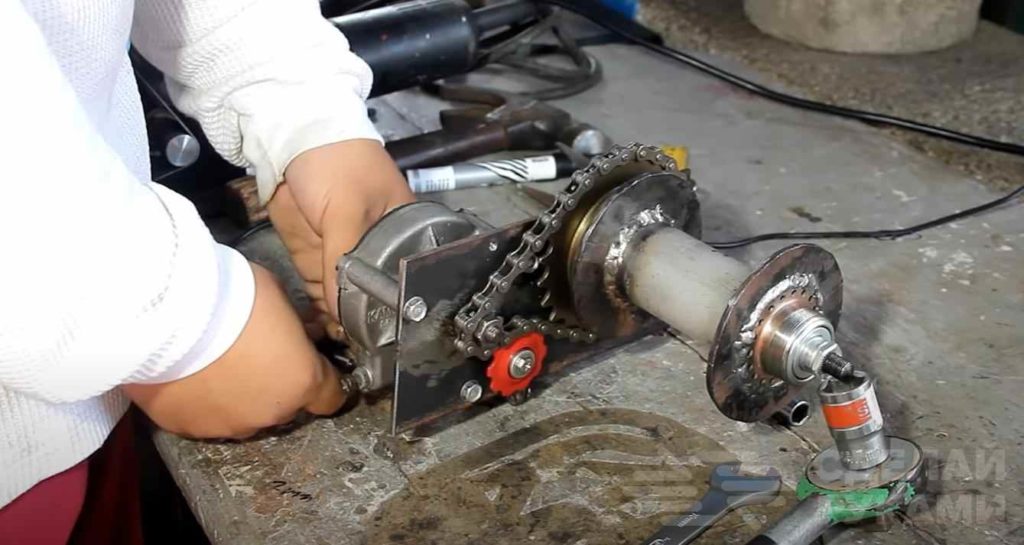

Размечаем место для установки катушки с большой звездочкой. Дополнительно нужно закрепить еще одну маленькую звездочку, которая служит для натяжения цепи.

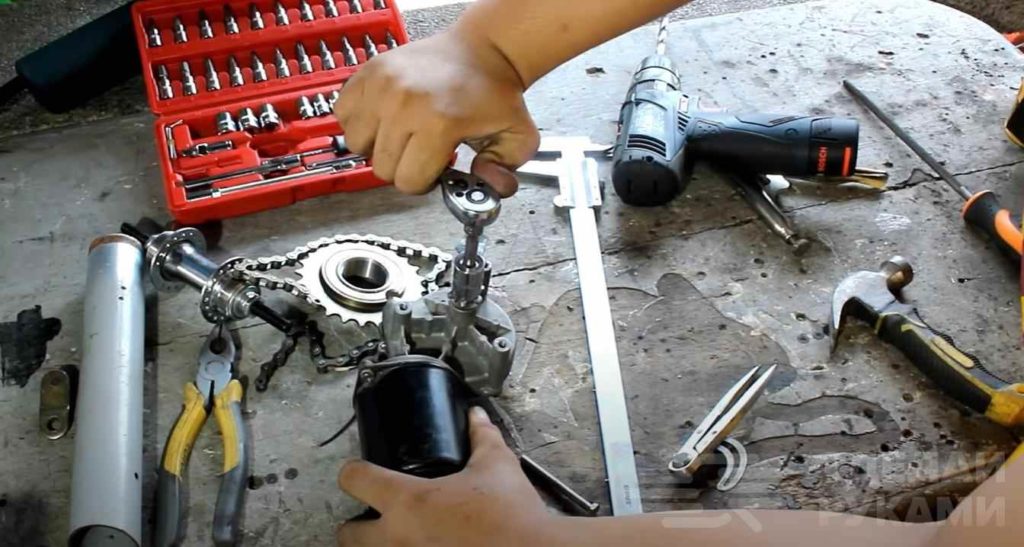

После примерки и проверки работоспособности всех узлов все разбираем и отрезаем от пластины все лишнее болгаркой — придаем ей необходимую форму.

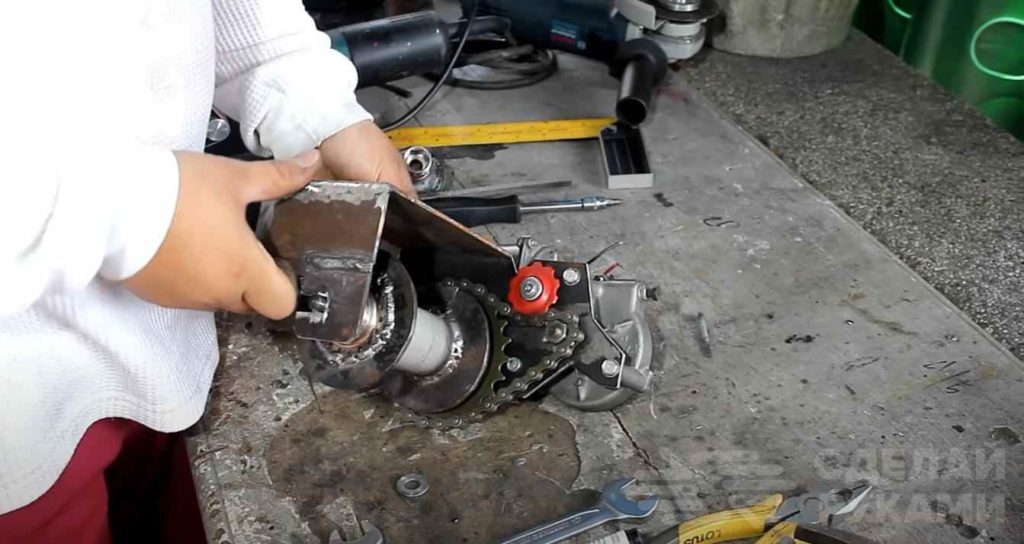

После этого собираем все обратно, и крепим к собранной конструкции металлическую раму, сваренную из листового металла.

К металлической раме привариваем два «ушка», чтобы можно было крепить ее к подвесной балке.

Зачищаем сварные швы болгаркой и приступаем к покраске. Потом собираем электролебедку целиком, наматываем на катушку стальной трос толщиной 3 мм.

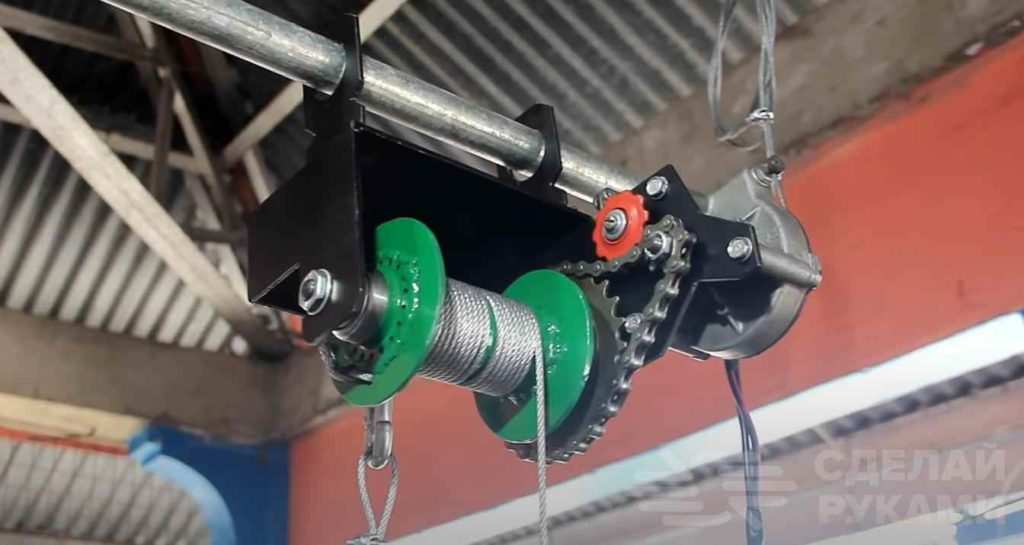

Максимальная грузоподъемность электролебедки с цепной передачей и мотором стеклоочистителя составляет 100 кг (для гаража вполне достаточно).

Пошаговый процесс изготовления мини лебедки смотрите на видео ниже. Эта идея принадлежит автору YouTube канала Sek Austria.

Если вам нужна более мощная электрическая лебедка, тогда предлагаем вашему вниманию еще один бюджетный вариант для мастерской.

Устройство и принцип работы

Основными элементами конструкции являются:

  • тяговый барабан;
  • тормозное устройство;
  • понижающий редуктор;
  • предохранительное устройство.

В отдельных конструкциях устройство лебёдки дополняется различными элементами. В электрических системах установлен электрический двигатель, обеспечивающий вращение барабана. Для увеличения тягового усилия на трос устанавливают специальные тяговые ролики.

В основу таких подъёмных систем заложен следующий принцип работы. Посредством ручного или электрического привода производится протягивание каната через тяговый механизм. Этот механизм обеспечивает движение с постоянной скоростью, при равномерном наматывании каната на барабан. Привод лебёдки оснащён зажимами, тормозной системой, обеспечивающей предотвращение непроизвольного движения груза в обратном направлении.

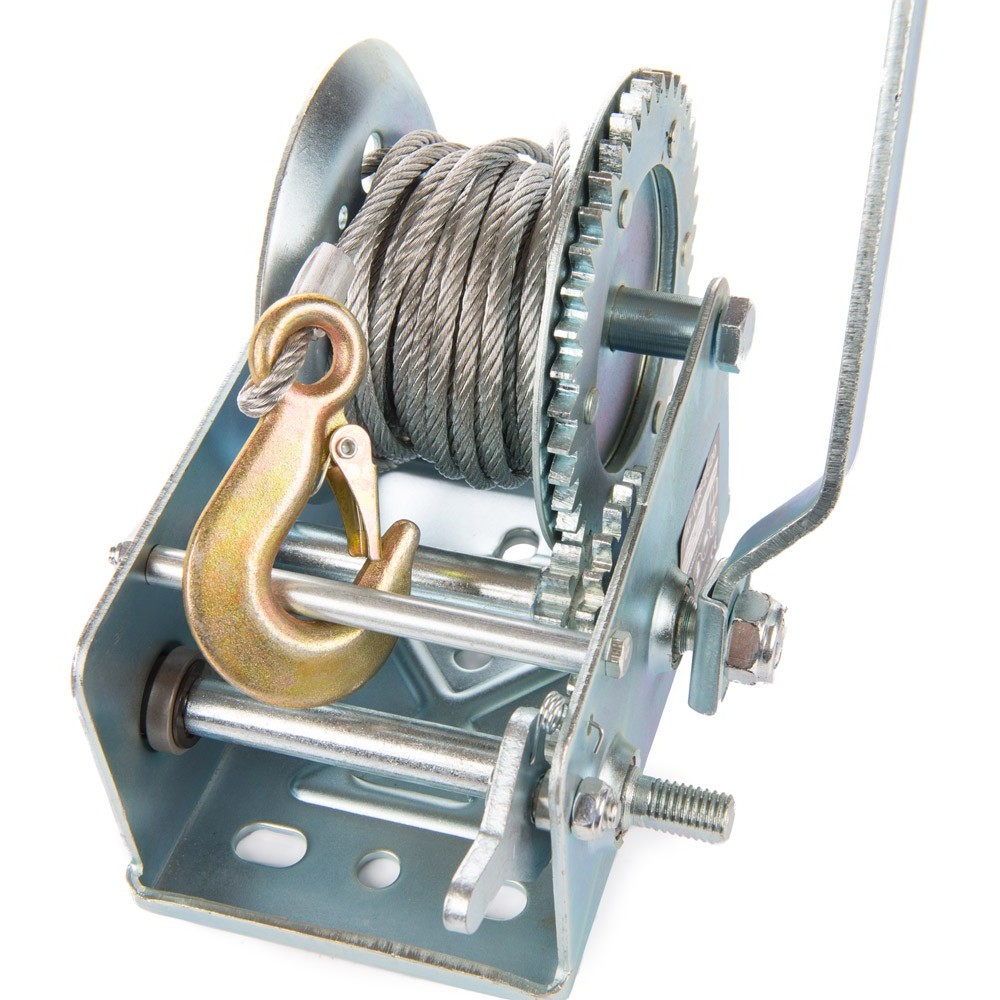

Виды ручных лебедок

Чтобы понять, какую выбрать ручную лебедку для автомобиля, стоит разобраться с особенностями каждого вида. Речь идет о барабанных и рычажных механизмах, каждый из которых обладает своими достоинствами при определенных условиях.

Барабанные

Барабанные установки оснащены металлической платформой, которая должна быть зафиксирована на твердой поверхности. На платформе крепится барабан, а на него, в свою очередь, намотан трос. Учитывая тип передачи, стоит выделить червячные и шестеренчатые варианты. Рукоятка располагается сбоку барабана, ее вращение приводит к тому, что трос наматывается и формируется тяговое усилие, в котором и нуждается пользователь для перемещения объекта, закрепленного на крюке.

Преимущество червячного типа передачи заключается в простоте реализации системы для остановки лебедки, что существенно повышает шансы на безопасную эксплуатацию со стороны пользователя. Также червячная ручная лебедка для внедорожника может фиксироваться многочисленными способами и отличается высоким уровнем надежности.

Тем не менее, отрицательные качества также имеются. Из-за существенных габаритов использовать червячную лебедку в гараже намного удобнее. Механизм рассчитан на тягу достаточно небольшого по массе груза. Также ложку дегтя добавляется сложность червячного редуктора, его чувствительность к грязи и необходимость постоянно обслуживать. В качестве мобильного устройства данный вариант будет не лучшим.

Конструкция шестеренчатых моделей также представлена редуктором с ручкой и барабаном, однако производственный процесс более простой, поэтому и стоимость таких лебедок ниже по сравнению с червячными. Для фиксации троса используется храповик, надежность которого не должна вызывать сомнений. Обслуживание редуктора также менее обременительное

Единственное, на что стоит обращать пристальное внимание – качество металла, используемого для изготовления пары шестерен. Не гонитесь за дешевизной и отдавайте предпочтение известным, проверенным брендам

Несмотря на то что на выбор пользователя два варианта конструкции барабанных лебедок, оба они не слишком ценятся ввиду следующих недостатков.

  1. От размера механизма напрямую зависят габариты барабана, следовательно, длина троса может быть ограничена.
  2. Механизм укладки троса принято считать слабым местом таких аксессуаров. Нагрузка рано или поздно может оказаться чрезмерной и механизм выйдет из строя, что будет непременно нервировать пользователя, поскольку трос будет попадать в шестерни редуктора.
  3. Маленький внутренний диаметр барабана также нельзя назвать достоинством. Использование стального троса способствует сильному изгибу, поэтому интенсивная эксплуатация быстро выведет инструмент из стоя.

Рычажные

В большинстве случаев для эксплуатации с целью вызволения автомобиля водители используют лебедки ручные рычажные. Традиционно их конструкция предполагает наличие металлической рамы, внутри которой и располагается механизм. Храповый механизм активируется при использовании рычага, которым совершаются качательные движений. Барабан в данном случае также имеется — на него наматывается трос, но если сравнивать с барабанными лебедками, в данном случае он намного меньше по диаметру.

Храповик – это своего рода оснащенное упорными зубьями колесо. Специальный штырь-фиксатор упирается поочередно в каждый зубец, за счет чего трос натягивается, а колесо не прокручивается в обратную сторону. Разумеется, рама лебедки принимает на себя всю нагрузку, следовательно, вы должны быть уверенны, что при ее изготовлении использовался металл надлежащего качества и соответствующей толщины. Если для рамы рычажной лебедки использовался металл, толщина которого не превысила 3 мм, стоит отказаться от такого варианта.

Компактность является ключевым достоинством лебедки рассматриваемого типа. Также она не нуждается в надежной фиксации на основании, следовательно, ее эксплуатация возможна при любых неблагоприятных условиях даже в непроходимых зонах.

Помните, что размер намоточного барабана определяет величину усилия, которое вам придется приложить. Не стоит выбирать модели с барабаном, диаметр которого меньше 45 мм.

И без того функциональную рычажную лебедку можно усовершенствовать посредством следующих дополнительных элементов.

  1. Канат пригодится при необходимости использовать дополнительные стропы.
  2. Телескопическая рукоятка увеличивает тягу механизма.
  3. Трос – металлический или синтетический, стоит выбирать с учетом габаритов и веса машины, а также цели использования.

Конструктивные особенности

Наибольшей популярностью сегодня пользуются барабанные модели и ручные лебёдки механические рычажного типа. Хоть у этих инструментов и аналогичное предназначение, однако, принцип их действия несколько различается.

Оборудование барабанного типа

По своим внешним качествам этот вид инструмента напоминает автомобильные лебёдки, которыми оснащён специальный транспорт. В их конструкцию включён редуктор и барабан. Первый обычно бывает червячным или шестерёнчатым. Барабан в этом устройстве предназначен для наматывания на него ленты либо стального троса.

У червячных вариаций механизма имеется неоспоримое преимущество, заключающееся в том, чтона их редукторах значительно проще реализована система, при помощи которой в нужный момент прибор стопорится. Благодаря этому существенно увеличивается безопасность применения этого снаряжения. Такой инструмент отличается также высокой надёжностью и разнообразием тактик крепления. Хотя у него есть и определённые недостатки:

  • Большой размер снаряжения, что обуславливает более комфортное применение в условиях помещения наподобие гаража.
  • Сравнительно небольшой вес, который способен тянуть этот вид оборудования.
  • Сложный механизм эксплуатации.
  • Необходимость проведения постоянного обслуживания.
  • Своеобразный «конфликт» с грязью.

Из вышеперечисленного следует, что такой тип лебёдок не является лучшим вариантом использования на передвижных устройствах.

Что касается шестерёнчатых приспособлений, их конструкция также включает в себяредуктор и барабан, однако, в отличие от червячных они более простые в изготовлении, следовательно, несколько дешевле. Трос на них крепится при помощи храповика, обладающего хорошей надёжностью Для редуктора свойственна простота обслуживания. Довольно важным моментом является качество использованного при изготовлении шестерней металла, поэтому не рекомендуется при выборе такого оборудования отдавать предпочтение более дешёвым, не проверенным аналогам. Лучше выбрать известного производителя.

Из основных недостатков можно выделить следующие:

  • Способ укладки троса, который зачастую попадает в полости шестерней редуктора и прекращает выполнять свои функции.
  • Малый внутренний диаметр барабана, что обуславливает сильный перегиб стального троса. Как результат последний довольно быстро портится.
  • Из-за габаритов устройства ограничивается размер барабана, а это, в свою очередь, лимитирует дальность действия механизма.

Из вышесказанного можно сделать вывод, что процесс применения лебёдок барабанного типа в полевых условиях не всегда может быть комфортным. Таким механизмом лучше пользоваться в гараже.

Оборудование рычажного типа

Лебёдки этого вида наиболее часто применяются в передвижных устройствах. Именно их обычно приобретают водители, чтобы иметь возможность в случае необходимости вызволить машину из западни.

Стандартное строение устройствавключает изготовленную из металла раму, внутри которой расположен механизм, приводимый в действие нажатием на рычаг, находящийся на корпусе оборудования. За счёт того, что на рычаг может быть приложено большее усилие, прибор оказывается эффективным в тех случаях, когда барабанные лебёдки не справились бы. Тяговое усилие такого механизма способно достигать нескольких тонн. Причём этот показатель может быть ещё больше увеличен благодаря укреплению стандартного рычага. Некоторые производители сразу включают в комплект оборудования специальный усилитель либо же изготавливают этот элемент по телескопическому методу. К главным комплектующим устройства относится храповик, фиксирующий трос в натянутом состоянии. Он является своеобразным колесом, на котором располагаются упорные зубья. В них по очереди упирается фиксирующий штырь, противодействующий прокручиванию колеса в обратную сторону. Таким образом обеспечивается натяжка троса.

При этом основная нагрузка производится на раму оборудования, вследствие чего последняя должна быть изготовлена из прочного металла соответствующего калибра. Иначе произойдёт деформация устройства. Специалисты рекомендуют отказаться от варианта лебёдки с рамой, толщина металла которой будет меньше трёх миллиметров.

Механизм имеет небольшие габариты, поэтому его эксплуатация возможна даже в очень неудобных местах и условиях. А также рычажный тип механизма не предусматривает обязательного крепления корпуса

Однако при покупке этой модификации стоит обратить внимание на размер намоточного барабана, поскольку чем меньше он будет, тем большие усилия необходимо прилагать в процессе работы. Не стоит останавливать свой выбор на изделии с диаметром этого элемента менее 45 миллиметров

Как сделать ручную лебедку своими руками: 5 простых и проверенных способов

Лебедка – незаменимая вещь в домашнем хозяйстве. Автолюбителям она тоже может оказать неоспоримую услугу.

Функции лебедки для авто

Производители устанавливают лебедку на ТС, которые часто ездят по бездорожью. Дело в том, что, когда авто пробуксовывает или не может заехать на склон, именно это устройство помогает выбраться из «западни».

Установив лебедку на легковое авто, можно спокойно ездить по любому дорожному покрытию, в том числе, по размытым дорогам и ухабинам.

Однако ее используют не только для того, чтобы вытащить авто из ямы или его буксировки, но и для транспортировки грузов. Поэтому производители выпускают большое разнообразие этих устройств.

Какие бывают лебедки

Условно они классифицируются по:

  • конструкции;
  • способу подключению;
  • техособенностям.

Кроме того, их подразделяют на съемные, которые устанавливают при необходимости, и несъемные (установлены на передней части ТС).

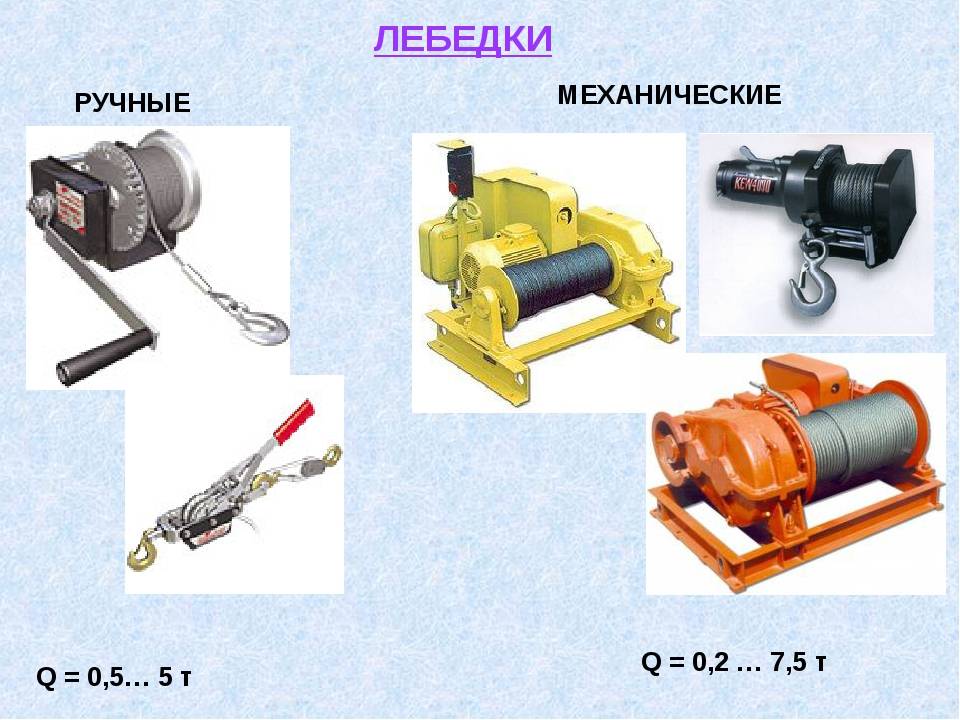

Лебедка может быть нескольких видов:

  1. Ручная – к преимуществам можно отнести компактный размер. Чаще всего бывают барабанного типа, когда трос натянут на катушку, а вращение происходит с помощью рукоятки. К недостаткам можно отнести то, что она может работать с грузом, вес которого не превышает 1 тыс. кг.
  2. Механическая – приходит в действие с помощью мотора, поскольку самостоятельного движущего узла не предусмотрено. Конструкция достаточно громоздкая и не пользуется популярностью у автолюбителей.
  3. Электрическая – наиболее удобный вариант. Барабан осуществляет движение при помощи электродвигателя. Питание происходит от аккумулятора авто. Грузоподъемность достигает до 4 тыс. кг.
  4. Гидравлическая – имеет достаточно сложную конструкцию. Работает бесшумно и обладает большой мощностью, однако ненадежны, поскольку в любой момент могут отказать.

Приобретать устройство совсем не обязательно. Ручная лебедка своими руками изготавливается достаточно просто. В первую очередь, необходимо определиться с видом и параметрами прибора.

Прибор оснащен так называемым «якорем», который цепляется за твердую поверхность и помогает вытащить ТС. Лебедка якорная своими руками изготавливается практически из любого металлолома

Неважно как будет выглядеть «якорь», главное, чтобы он хорошо цеплялся и не деформировался при высоких нагрузках

Во время использования устройства, стоять в радиусе поражения тросом запрещено.

Лебедка из стартера своими руками

Лебедка самодельная из стартера изготавливается из материалов, которые всегда есть в гараже. Основой, конечно, выступает стартер, а само устройство работает от аккумулятора.

Желательно, чтобы редуктор для лебедки был планетарный. Найти его можно на старых моделях «Жигули».

Для изготовления потребуется: кабели, трос, шестеренки, барабан, стартер, редуктор, лист металла.

  1. Закрепить посадочные места для барабана болтами и сварочным аппаратом.
  2. Собрать барабан с редуктором.
  3. Сборка стартера к редуктору осуществляется с помощью переходников.
  4. Первичный вал оборудовать шестерней. Необходимо следить, чтобы размер зубьев соответствовал конструкции. Если вал соединяется свободно с шестеренкой, значит процесс изготовления проходит верно.
  5. Надеть шестерню на цилиндр. После того, как конструкцию надежно закрепили, подключают электропроводку.

Если во время сборки в устройство попала грязь, пыль, следует все очистить и только после этого произвести грунтовку и окрашивание.

Назначение и принцип действия лебедки

Лебедку применяют во многих отраслях человеческой деятельности.

Это специальный механизм, предназначенный для поднятия груза по вертикали или его передвижения по горизонтали за счет передачи усилия от привода барабана до гибкого тягового элемента, например, троса или цепи.

В зависимости от вида лебедки, с ее помощью можно выполнять следующие задачи:

  • Перемещать автомобиль. Тут механизм чаще всего используется, чтобы подтянуть транспортное средство к какому-либо статическому объекту, в случаях, когда машина не способна самостоятельно передвигаться, например, «села» в песок. При помощи лебедки машина может подтягиваться сама, либо подтягивать другие ТС. Вообще лебедка, установленная на любом транспорте, особенно предназначенном для езды по пересеченной местности, включая снегоход и квадроцикл, используется для высвобождения застрявшей техники.
  • Подъем груза – самый очевидный способ использования механизма. Так лебедки представляют собой основу подъемных систем различных кранов, включая автомобильные и башенные. Также специальные ручные лебедки автолюбители и мастера покупают в гараж, как альтернативу тали. Кстати говоря, сами тали, равно как и кран-балки, которые встречаются почти в каждой крупной мастерской, также построены на основе лебедочного механизма.
  • На воде лебедки используются в составе якорного, швартовного устройства как небольшой лодки, так и огромных судов.

Следует сразу отметить, что несмотря на схожий принцип работы, каждый вид лебедок предназначен для выполнения вполне конкретной, ограниченной работы.

Самый же простой вариант исполнения устанавливается на колодце, для спуска и подъема ведра с водой.

Дополнительные элементы

В качестве оснащения используются тросы различного вида. Стальной вариант долговечен и имеет высокую прочность, но при разрыве несет большую опасность для находящихся поблизости людей. Специализированные тросогасители применяются для предотвращения подобных ситуаций, при отсутствии такого устройства возможно использование любого материала.

Кевларовый трос обладает меньшей прочностью, но он не способен причинить вред окружающим во время разрыва. Среди достоинств стоит отметить удобную эксплуатацию при отрицательных температурах, так как синтетика не подвержена замерзанию, а также влагостойкость и отсутствие растяжения даже при многократном использовании.
