Как пользоваться беспаечной макетной платой arduino breadboard

2 Устройствомакетной платы

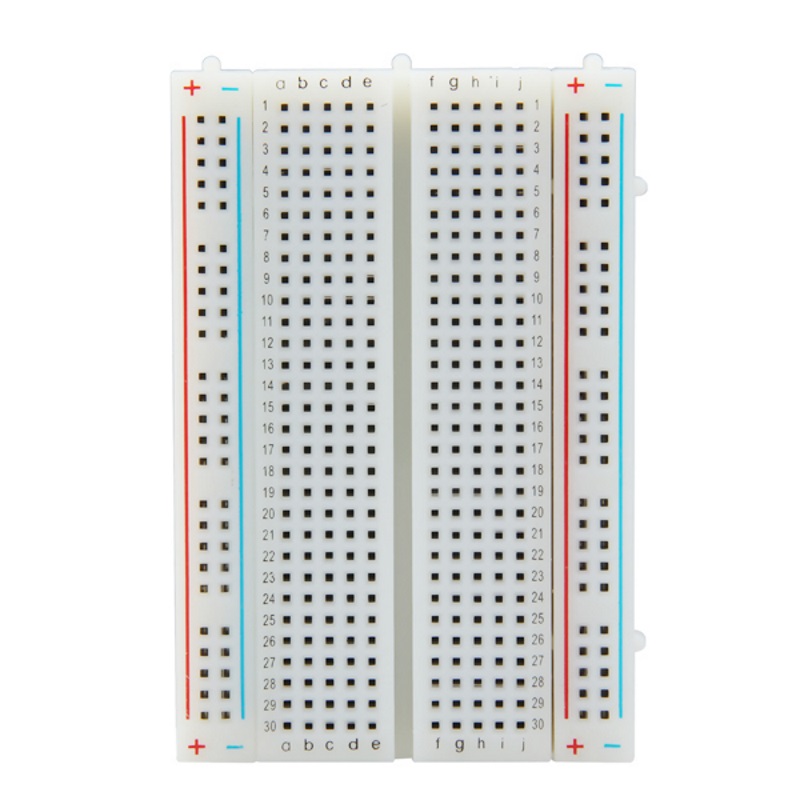

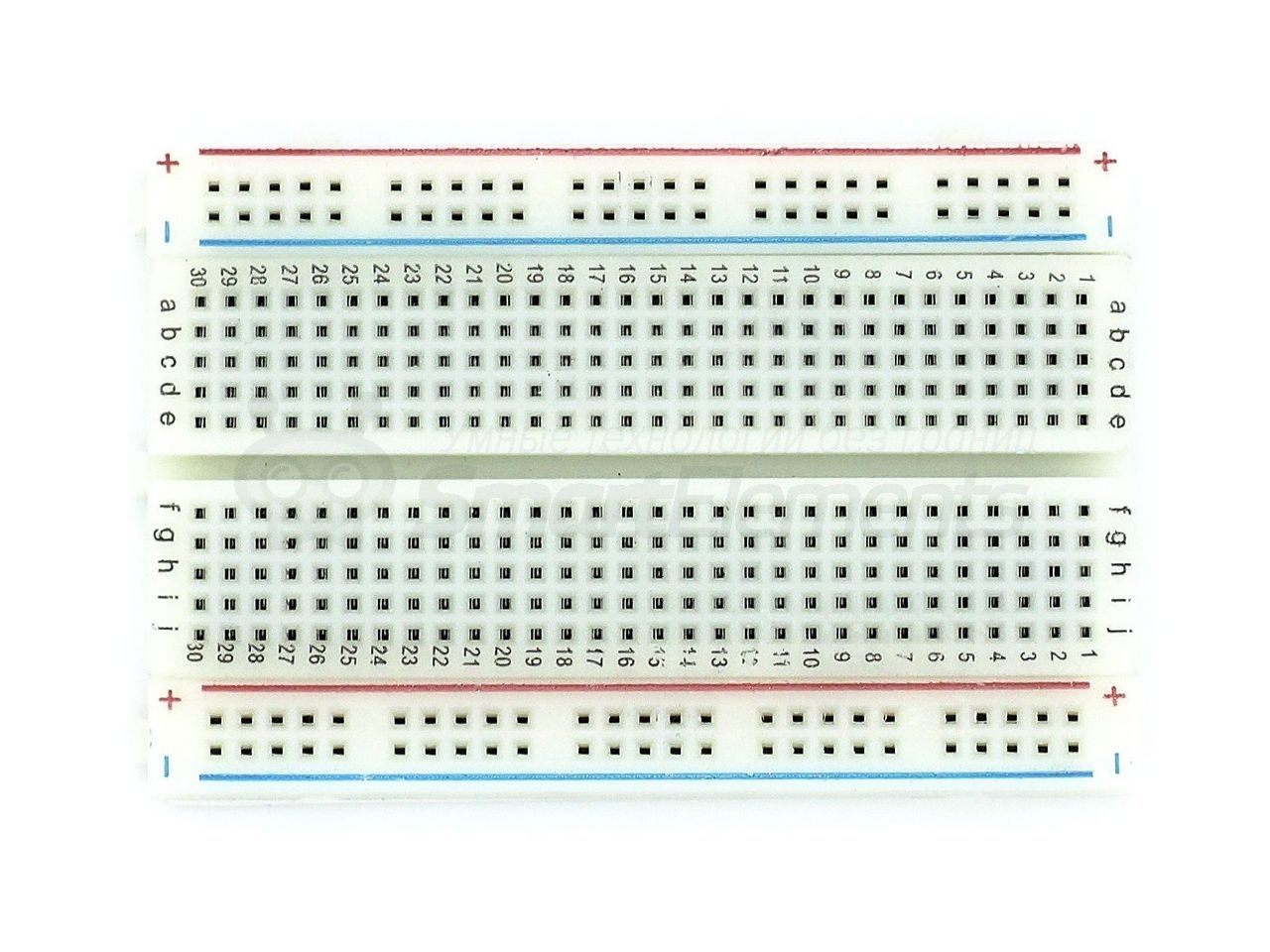

Давайте посмотрим, что внутри у макетной платы. На рисунке слева показан общий вид платы. На правой части рисунка цветом обозначены шины-проводники. Синий цвет – это «минус» схемы, красный – «плюс» , зелёный – это проводники, которые вы можете использовать по своему усмотрению для соединений частей электрической схемы, собираемой на макетной плате

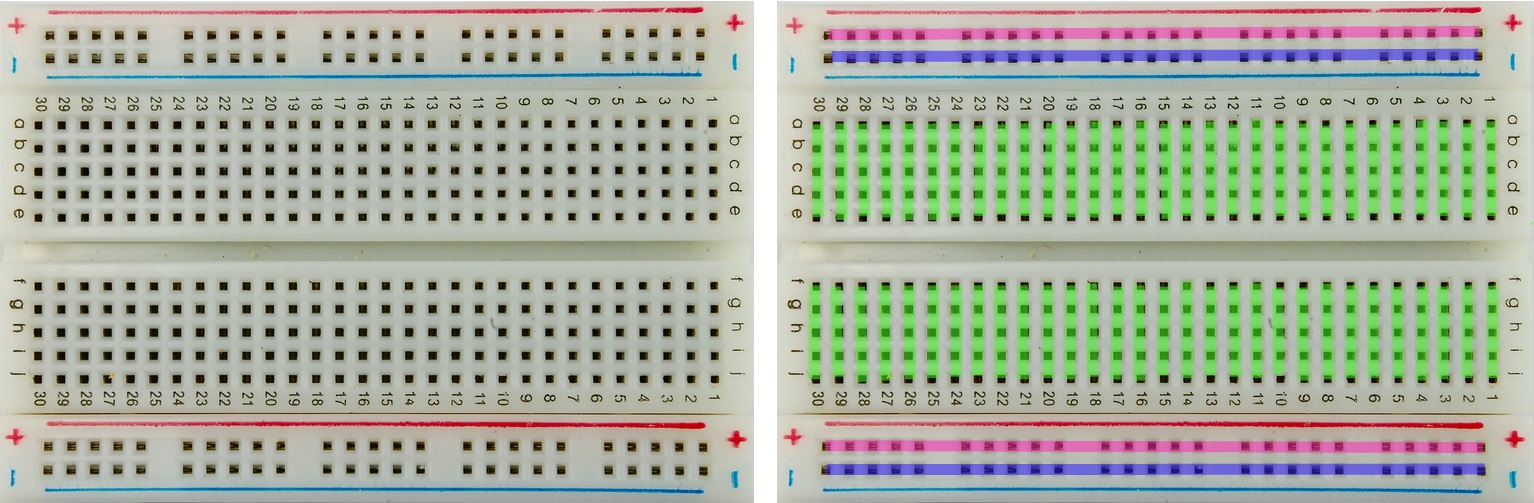

Обратите внимание, что центральные отверстия соединены параллельными рядами поперёк макетной платы, а не вдоль. В отличие от шин питания, которые размещены по краю макетной платы вдоль её краёв

Как видно, имеется две пары шин питания, что позволяет при необходимости подавать на плату два разных напряжения, например, 5 В и 3,3 В.

Устройство макетной платы (breadboard)

Две группы поперечных проводников разделены широкой бороздкой. Благодаря этому углублению на макетную плату можно ставить микросхемы в DIP-корпусах (корпусах с «ножками»). Как на рисунке ниже:

Микросхема на макетной плате

Существуют также радиоэлементы для поверхностного монтажа (их «ножки» при монтаже вставляются не в отверстия в печатной плате, а припаиваются прямо на её поверхность). Их использовать с подобной макетной платой можно лишь со специальными переходниками – прижимными или под пайку. Универсальные переходники называются «панели с нулевым усилением» или ZIF-панели, используя иностранную терминологию. Такие переходники бывают чаще всего под 8-выводные микросхемы и под 16-выводные микросхемы. Пример таких элементов и такого переходника показан на иллюстрации.

Универсальная панель для установки безвыводных элементов на макетную плату без пайки

Цифры и буквы на макетной плате нужны для того, чтобы вы легче могли ориентироваться на плате, а в случае необходимости – нарисовать и подписать свою принципиальную схему. Это иногда может пригодиться при монтаже больших схем, особенно если вы монтируете по описанию. Пользоваться ими примерно так же, как буквами и цифрами на шахматной доске, например: подключаем вывод резистора в гнездо E-11 и т.п.

Как пользоваться макетной платой для монтажа без пайки

При конструировании и сборке новых электронных схем обязательно требуется их отладка. Она проводится на временной монтажной плате, позволяющей достаточно свободно расположить компоненты с целью обеспечения возможности быстрой и удобной их замены, проведения контрольно-измерительных работ.

Детали в такой плате могут крепиться при помощи пайки, а сама площадка будет называться макетной платой. Чтобы лишний раз не подвергать компоненты механическим и тепловым воздействиям, монтажниками и конструкторами используется беспаечная макетная плата. Часто радиолюбители называют это приспособление макеткой.

Назначение и устройство

Макетная плата для сборки без пайки позволяет произвести монтаж электрической схемы и запустить ее без использования паяльника. При этом можно проверить все параметры и характеристики будущего устройства, подключив к плате измерительные и контрольные приборы.

Макетная плата представляет собой пластину из полимерного материала, являющегося диэлектриком. На пластине в определенном порядке просверлены монтажные отверстия, в которые должны вставляться выводы деталей – компонентов будущего устройства.

Отверстия допускают подключение выводов диаметром 0,4-0,7 мм. Расположены они на плате, как правило, с шагом 2,54 мм.

Как правило, эти соединения осуществляются группами вдоль платы по ее длинным сторонам. Таких рядов может быть два-три. Эти контактные группы используются как шины для подключения питания.

Между продольными рядами отверстия соединяются пластинами в группы по пять. Эти пластины расположены в направлении поперек платы.

Около отверстий в местах будущих контактов токопроводящие пластины имеют конструктивные особенности, позволяющие зажимать и прочно удерживать выводы деталей, обеспечивая при этом наличие электрического контакта. В этом и есть смысл монтажа без пайки.

Качественные макетные платы допускают монтаж и разборку при сохранении прочного и надежного соединения между деталями до 50 000 раз.

Макетные платы, выпускаемые промышленным способом и приобретенные в торговой сети, как правило, имеют схему расположения контактов и токопроводящих связей между отверстиями.

Как правильно пользоваться

Чтобы успешно и рационально пользоваться макеткой, необходимо иметь еще такие приспособления:

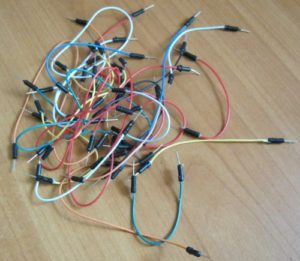

• несколько монтажных проводов диаметром 0,4-0,7 мм для устройства различных перемычек и подключения питания;
• кусачки-бокорезы;
• плоскогубцы;
• пинцет.

Паяльник при монтаже без пайки, разумеется, не нужен, но он может понадобиться, чтобы припаять провода к клеммам источника питания, если отсутствуют разъемные изделия. Иногда пайку придется применить для осуществления экранирования.

Зная расположение токопроводящих дорожек на макетной плате, легко осуществить монтаж любой схемы и, подключив ее к источнику питания, проверить работоспособность. Для сборки нужно только вставить выводы компонентов в зажимы разъемов и соединить их в нужной последовательности.

При этом необходимо четко представлять расположение токопроводящих дорожек, чтобы не допустить короткого замыкания. При необходимости осуществления контактов между дорожками на макетной плате используются соединители.

В случае если выводы деталей по диаметру не подходят под монтажные отверстия, к ним можно подпаять или подмотать отрезки подходящего провода. Микросхемы и компоненты в BAG-корпусах устанавливаются в центре платы.

Подготовка и экранирование

Для того чтобы работать с макетной платой, особенно, если она предназначена для монтажа без пайки, сначала необходимо произвести подготовительные работы. Это тем более актуально, если плата не использовалась длительное время.

Подготовка включает в себя очистку макетной платы от пыли. Для этого можно воспользоваться мягкой кистью, а для очистки отверстий можно использовать пылесос или баллончик со сжатым воздухом.

Следующим этапом необходимо прозвонить мультиметром токопроводящие дорожки, чтобы избежать лишних трат времени на поиск возможной потери контакта при монтаже схемы.

При отладке устройств, они могут работать некорректно из-за различных помех и наведенных токов, возникающих при работе схемы. Для устранения этого явления необходимо применить экранирование макетной платы.

Для этого используют металлическую пластину, прикрепленную снизу и соединенную пайкой с общей шиной, которая впоследствии станет отрицательной.

Печатные макетные платы 331

Макетные печатные платы относятся к универсальным узлам, предназначенным для сборки, а также для моделирования устройств, их прототипов. Они являются незаменимыми элементами с целью быстрой сборки схем. Макетные печатные платы нашли свое применение в современной схемотехнике, так как могут обеспечивать надежное соединение резисторов друг с другом, микросхем и конденсаторов.

Макетные печатные платы могут выпускаться в следующих разновидностях:

• универсальные, имеющие металлизированные отверстия;
• предназначенные для цифровых устройств с местами для ножек шин питания с микросхемами;
• специализированные.

Пять дней в одном письме — расскажем, что это было и как это работает.Подписаться на новостииз ЛабораторииCHIPDIP.

Посмотреть и купить товар вы можете в наших магазинах в городах: Москва, Санкт-Петербург, Алматы, Архангельск, Астрахань, Барнаул, Белгород, Владимир, Волгоград, Вологда, Воронеж, Гомель, Екатеринбург, Иваново, Ижевск, Казань, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курган, Курск, Липецк, Минск, Набережные Челны, Нижний Новгород, Новосибирск, Омск, Орёл, Пермь, Псков, Ростов-на-Дону, Рязань, Самара, Саранск, Саратов, Смоленск, Ставрополь, Тверь, Томск, Тула, Тюмень, Уфа, Чебоксары, Челябинск, Ярославль. Доставка заказа почтой, через систему доставки Pickpoint или через салоны «Связной» в следующие города: Тольятти, Барнаул, Ульяновск, Иркутск, Хабаровск, Владивосток, Махачкала, Томск, Оренбург, Новокузнецк, Астрахань, Пенза, Чебоксары, Калининград, Улан-Удэ, Сочи, Иваново, Брянск, Сургут, Нижний Тагил, Архангельск, Чита, Курган, Владикавказ, Грозный, Мурманск, Тамбов, Петрозаводск, Кострома, Нижневартовск, Новороссийск, Йошкар-Ола и еще в более чем 1000 городов и населенных пунктов по всей России.

Товары из группы «Печатные макетные платы» вы можете купить оптом и в розницу.

Источник

↑ Ты помнишь, как всё начиналось…

Надеюсь, что многие из уважаемых датагорцев, помнят свои первые шаги в электронику. Помнят как выглядели их первые приёмники, усилители или там генераторы, до того, как были полностью проверены, настроены, собраны на печатных платах и помещены в корпуса. В наших краях в 80-е дело обстояло так (в других, думаю, также): схемы попроще представляли из себя «паутину» из проводов и деталей, на которую иногда и дышать страшно.

Для схем посложнее брался отрезок доски. Из жести вырезались контактные площадки и рядами прибивались к той самой доске на гвоздики. Возможно, где-то в сарае у моих родителей до сих пор хранится такое изделие. Именно на таких макетных платах радиолюбители в наших, да и не только в наших краях, собирали и настраивали свои первые конструкции. Измеряли и подгоняли режимы транзисторов, добивались требуемых параметров или хотя бы просто работы, до того, как изделие попадало (или не попадало) на нормальную плату, затем в корпус и радовало своего создателя.

Действительно — быстро, дёшево и сердито. Про недостатки такого «испытательного стенда» говорить не буду. Все, кто его когда-либо использовал и так знают. Иногда в журналах вроде «Радио» или «МК» встречались советы по изготовлению макетных плат из фольгированного гетинакса или текстолита. Пример из «МК»:

Щаззз! Его и на простые печатные платы не всегда наскрести удавалось. Большинство из них делалось упомянутым в моей позапрошлой статье «непечатным монтажом». Да и не видел смысла городить изделие, которое прослужит «полтора раза» в результате лишившись всех площадок.

Примерно в те времена и была придумана конструкция о которой будет рассказано ниже. Хотя «придумана» — это слишком громко сказано. Скорее сделана на основе похожих публикаций в тех же «Радио», «МК» и «ЮТ», с учётом местных условий.

Вот пример из приложения к «Юному технику» за 1985 г.

Если не ошибаюсь туда он перекочевал из журнала «Радио» 70-х, вместе со всеми недостатками, вроде свободного вращения контактных площадок в отверстиях и из-за этого огромных (даже по меркам 80-х) расстояний между ними. Эта конструкция и была взята за основу. Правда при изготовлении пришлось отказаться от «наворотов» и по возможности избавиться от недостатков «прототипа».

К сожалению в то время, когда такая макетная плата изготовлялась крайний раз (примерно год назад), под рукой не было фотоаппарата. Поэтому придётся ограничиться криво сделанными мной рисунками и пояснениями.

Макетная плата в электронных схемах

Редко какой реальный проект Arduino содержит менее 5-10 элементов схемы, соединенных между собой. Даже в простой хорошо всем известной схеме маячка применяются 2 элемента, светодиод и резистор, которые надо как-то соединять друг с другом. И тут как раз и встает вопрос о том, каким способом это сделать.

Макетная плата без пайки

На сегодняшний момент существуют следующие основные способы монтажа, которыми используются в электронике и робототехнике на этапе создания прототипов:

• Пайка. Для этого применяют специальные платы с отверстиями, в которые вставляются детали и соединяются друг с другом пайкой (с использованием паяльника) и перемычками.
• Cкрутка. По данной технологии контактные соединения устройств объединяются с макетной платой при помощи обмотки чистого провода к штыревому контакту.
• Плата для монтажа без пайки. Английский вариант названия беспаечной макетной платы – breadboard.
• Можно еще деражть контакты руками или зубами, склеивать клеем-пистолетом, скреплять изолентой или скотчем. В этой статье мы такие экзотические варианты не рассматриваем.

Макетная плата для монтажа с пайкой Самым современным вариантом для создания прототипов является беспаечная макетная плата, которая обладает несомненными преимуществами:

• Возможность проводить отладочные работы большое количество раз, изменяя модификацию схем и способы подключения устройств;
• Возможность соединения нескольких плат в одну большую, что позволяет работать с более сложными и большими проектами;
• Простота и быстрота создания прототипов;
• Долговечность и надежность.

Макетная плата Конечно, есть у этого варианта монтажа и недостатки:

• В реальных проектах соединения у платы не будут столь же надежны, как при пайке. Любая вибрация будет потихоньку ослаблять контакты и это обязательно со временем приведет к неожиданным проблемам. Поэтому в реальных проектах используют другие виды монтажа элементов.
• Внешний вид проектов с лапшой в виде проводов над бескрайними белыми пространствами платы нельзя назвать профессиональным и эстетичным. Хотят такой вид всегда завораживает зрителей и формирует у проекта имидж чего-то “жутко сложного, раз столько проводов”.
• Плата с таким видом монтажа всегда будет занимать больше места за счет нависающих проводов. Значит, для нее нужен корпус больших объемов с фиксацией и защитой от вибрации.
• Стоимость макетной платы. Пусть платы и не являются дорогими устройствами, но все равно вам нужно будет их приобрести дополнительно к микроконтроллеру и другим элементам. К счастью, сегодня на рынке есть большое количество недорогих вариантов и готовых наборов с монтажными платами в комплекте. Некоторые варианты можно найти в следующем разделе нашей статьи.

Не смотря на некоторые недостатки, альтернативных вариантов по простоте и доступности для монтажа первых схем у начинающих практически нет. Сегодня можно встретить огромное количество проектов, в которых все элементы размещены именно на макетной плате. Почти все примеры из учебников по основам робототехники и Ардуино используют этот вариант монтажа. Поэтому рекомендуем вам обязательно познакомиться с этим конструктивным элементом поближе.

Макетные платы с монтажом радиодеталей посредством пайки

Универсальные макетные платы для пайки

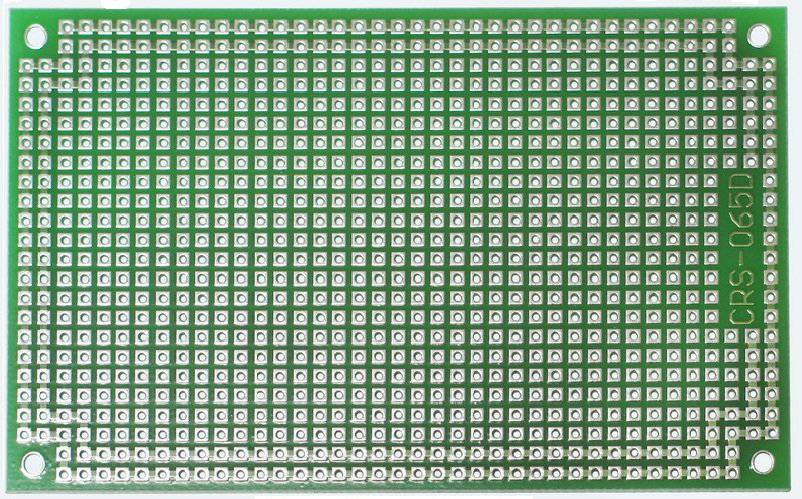

Данный вид макетных плат зачастую представляет собой обычный кусок стеклотекстолита с насверленными отверстиями. Вокруг каждого такого отверстия расположена лужённая контактная площадка, к которой предполагается припаивать радиодетали или перемычки. Так как монтаж производится посредством пайки, то такие платы, по сути, являются одноразовыми. На них удобно собирать демонстрационные модели каких-либо проектов перед запуском основного производства. Примеры вышеуказанных плат приведены на рисунке №6.
