Марки стали

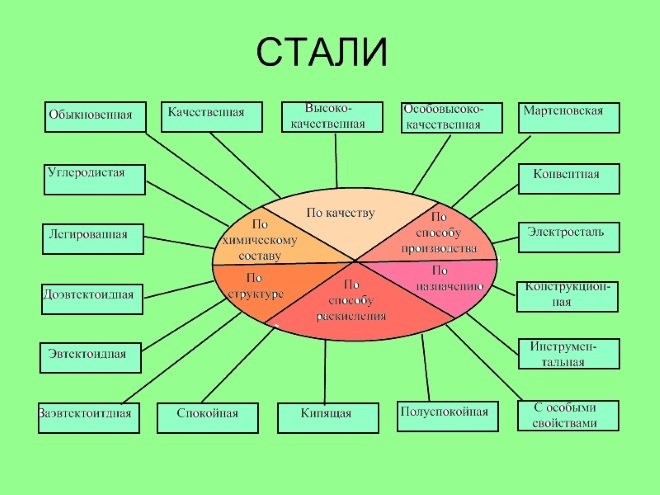

Классификация стали.

Несмотря на существование множества современных высокотехнологичных материалов, сталь остаётся одним из самых широко применяемых материалов. Относится это и к производству приводных механизмов. Каким бы ни был редуктор, в нём обязательно присутствуют стальные детали. Справедливо это утверждение и по отношению к приводным цепям.

Итак, рассмотрим основные варианты классификации стали.

По назначению.

По своему назначению сталь подразделяется на следующие категории – строительная, машиностроительная и инструментальная.

Строительная сталь.

Основным требованием, предъявляемым к строительной стали, является хорошая свариваемость. Это возможно при содержании углерода до 0,25%. Справедливым будет утверждение, что к строительным относятся низкоуглеродистые стали. Типовые марки – Ст1, Ст2 и Ст3.

Применение строительной стали.

Химический состав строительной стали определяет её применение в различных строительных конструкциях или оборудовании при необходимости соединения сборочных единиц путём проведения сварочных работ. Некоторые модели цилиндрических редукторов компонуются в корпусах из строительной стали.

Машиностроительная сталь.

К машиностроительным сталям относится сплав железа и углерода с содержанием последнего в пределах от 0,3 до 0,7%. Данный тип имеет худшую, по сравнению со строительной сталью, свариваемость, но при этом лучше воспринимает процесс закалки и отпуска. Типовые марки – Сталь 40Х или Сталь 45.

Применение машиностроительной стали.

Среднеуглеродистые машиностроительные стали применяются при производстве самого широкого спектра деталей в общем машиностроении. Как правило, производственный процесс подразумевает наличие термических или химико-термических операций. Пример продукции, представленной в каталоге, – запасные части редукторов и звенья приводных роликовых цепей.

Инструментальная сталь.

Название инструментальной стали говорит за себя. Основным требованием, предъявляемым к любому стальному инструменту, является твёрдость. Эта характеристика достигается путём достижения доли содержания углерода в сплаве свыше 0,7%. Наиболее распространённые марки – от У7 до У13.

Применение инструментальной стали.

Помимо своего прямого назначения, инструментальная сталь применяется при производстве различных пружин. В частности, плоские пружины используются при сборке электродвигателей и соединительных замков цепей.

По содержанию углерода.

Показатель процентного содержания углерода в химическом составе стали определяет её отношение к одной из трёх групп:

• низкоуглеродистые – содержание углерода менее 0,25%;
• среднеуглеродистые – углерода содержится от 0,3 до 0,7%;
• высокоуглеродистые – доля углерода превышает 0,7%.

Низкоуглеродистые стали.

Низкоуглеродистая сталь может иметь множество различных обозначений. Всё зависит от массовой доли углерода и наличия в сплаве дополнительных химических элементов. Пример – Ст 08пс, Сталь 10 или 25ХГЛ. Общее в обозначении – первое число не более 25. Самый характерный признак данной категории – прекрасная свариваемость

Применение низкоуглеродистой стали в редукторах.

Из низкоуглеродистых сталей производятся различные штампованные элементы корпусов редукторов – различные смотровые люки и крышки. Сталь с содержанием углерода 0,2-0,25% применяется при изготовлении зубчатых колёс мотор-редукторов типа МЦ2С и цилиндрических редукторов типа Ц2У. Для повышения прочностных характеристик шестерни после механической обработки подвергаются цементации.

Среднеуглеродистая сталь.

Среднеуглеродистые стали имеют в своей маркировке начальные числа от 30 до 50, что означает сотые доли процента содержания углерода. Свариваемость плохая – всем знакома ситуация, когда шов трескается. Пример марок среднеуглеродистых сталей – Сталь 40Х, Сталь 45 или 50Г2.

Применение среднеуглеродистой стали.

До недавних пор среднеуглеродистые стали являлись основным материалом для изготовления валов-шестерен и колёс зубчатых редукторов. Например, так производились редукторы типа РМ или РЦД. В настоящее время из данной категории металла изготавливают различные валы и муфты, работающие под нагрузкой или при повышенной вибрации.

В высокоуглеродистых сталях фактическое содержание углерода превышает 0,55%. Чем выше в стали содержится углерода, тем больше её физические свойства приближаются к чугуну. Это же можно сказать и относительно прочности. Пример марок – У7А, У9А или У13А. Производство высокоуглеродистых сталей принято считать более затратным.

Обозначение стали в других странах

На территории США применяются различные способы маркировки стальных сплавов: ASME, AWS, ACJ, ASTM, AJS, ANSI, AMS, SAE и AISI. Последняя из перечисленных систем распространяется и на территорию Европы. С помощью нее обозначают нержавеющие стали. В соответствии с AISI сплав маркируется тремя цифрами (за редким исключением после них прописываются буквенные символы). 1-я – класс металла, а две последующие – нумерация материала по порядку в определенной группе. При этом, если на месте первой цифры прописывается 2 или 3, то это аустенитный вид стали, а если – 4, то мартенситный либо ферритный. Буквенные символы могут означать следующее:

• «F» – высокий уровень концентрации примесей S и P;
• «N» – свидетельствует о наличии N;
• «S» – содержание углерода не превышает 0,08%;
• «LN» – минимальная концентрация углерода, дополненная азотом;
• «Se», «Cu», «В» – обозначение говорит о наличии в составе металла селена, меди или кремния;
• «L» – массовая доля С не превышает 0,03%.

Диаграмма железо-углерод и железо-цементит Европейской системой обозначения стали считается и EN. Ее главное отличие от российской маркировки в том, что изначально идет перечисление всех легирующих элементов, а затем прописывается цифрами их массовая доля. 1-я цифра – сотые доли процентного содержания углерода в стали. Иногда перед ней указывается символ «Х», говорящий о том, что в металле сосредоточено выше 5% хотя бы одного легирующего компонента.

Для Японии характерно указание группы стали в форме буквенных символов, а в виде цифр – номер по порядку в определенной группе с ее параметрами.

Из-за отсутствия на рынке единой системы обозначения сталей часто возникают трудности. В широком доступе имеется таблица, помогающая без труда сопоставить маркировку разных стран.

Классификация углеродистых сталей

Стали подразделяются на углеродистые и легированные. По назначению различают стали конструкционные с содержанием углерода в сотых долях процента и инструментальные с содержанием углерода в десятых долях процента. Наибольший объем сварочных работ связан с использованием низкоуглеродистых и низколегированных конструкционных сталей.

Основным элементом в углеродистых конструкционных сталях является углерод, который определяет механические свойства сталей этой группы. Углеродистые стали выплавляют обыкновенного качества и качественные. Стали углеродистые обыкновенного качества подразделяются на три группы:

• группа А — по механическим свойствам;
• группа Б — по химическому составу;
• группа В — по механическим свойствам и химическому составу.

Изготавливают стали следующих марок:

• группа А — Ст0, Ст1, Ст2, Ст3, Ст4, Ст5, Ст6;
• группа Б — БСт0, БСт1, БСт2, БСт3, БСт4, БСт5, БСт6;
• группа В — ВСт0, ВСт1, ВСт2, ВСт3, ВСт4, ВСт5.

По степени раскисления сталь обыкновенного качества имеет следующее обозначение:

• кп — кипящая,
• пс — полуспокойная,
• сп — спокойная.

Кипящая сталь, содержащая кремния (Si) не более 0,07%, получается при неполном раскислении металла марганцем. Сталь характеризуется резко выраженной неравномерностью распределения вредных примесей (серы и фосфора) по толщине проката. Местная повышенная концентрация серы может привести к образованию кристаллизационных трещин в шве и околошовной зоне. Кипящая сталь склонна к старению в околошовной зоне и переходу в хрупкое состояние при отрицательных температурах.

Спокойная сталь получается при раскислении марганцем, алюминием и кремнием, и содержит кремния (Si) не менее 0,12%; сера и фосфор распределены в ней более равномерно, чем в кипящей стали. Эта сталь менее склонна к старению и отличается меньшей реакцией на сварочный нагрев.

Полуспокойная сталь по склонности к старению занимает промежуточное место между кипящей и спокойной сталью. Полуспокойные стали с номерами марок 1—5 выплавляют с нормальным и с повышенным содержанием марганца, примерно до 1%. В последнем случае после номера марки ставят букву Г (например, БСтЗГпс).

Стали группы А не применяются для изготовления сварных конструкций. Стали группы Б делятся на две категории. Для сталей первой категории регламентировано содержание углерода, кремния марганца и ограничено максимальное содержание серы, фосфора, азота и мышьяка; для сталей второй категории ограничено также максимальное содержание хрома, никеля и меди.

Стали группы В делятся на шесть категорий. Полное обозначение стали включает марку, степень раскисления и номер категории. Например, ВСтЗГпс5 обозначает следующее: сталь группы В, марка СтЗГ, полуспокойная, 5-й категории. Состав сталей группы В такой же, как сталей соответствующих марок группы Б, 2-й категории. Стали ВСт1, ВСт2, ВСтЗ всех категорий и степеней раскисления выпускаются с гарантированной свариваемостью. Стали БСт1, БСт2, БСтЗ поставляют с гарантией свариваемости по требованию заказчика.

Углеродистую качественную сталь выпускают в соответствии с ГОСТ 1060—74. Сталь имеет пониженное содержание серы. Допустимое отклонение по углероду (0,03—0,04%). Стали с содержанием углерода до 0,20%, включительно, могут быть кипящими (кп), полуспокойными (пс) и спокойными (сп). Остальные стали — только спокойные. Для последующих спокойных сталей после цифр, буквы «сп» не ставят.

Углеродистые стали в соответствии с ОСТ 14-1-142—84 подразделяются на три подкласса:

• низкоуглеродистые с содержанием углерода до 0,25%;
• среднеуглеродистые с содержанием углерода (0,25—0,60%);
• высокоуглеродистые с содержанием углерода более 0,60%.

Виды стали и маркировка

Для одних изделий нужна высокая износоустойчивость, для других стойкость к коррозии, а для третьих – магнитные свойства.

Но большая часть сплавов требуется для изготовления конструкционной стали, которая разделяется по видам и маркируется буквами:

• «С» — для строительства. С низким содержанием легирующих компонентов, отличающаяся хорошей свариваемостью.
• Для пружин (пружинная). В данных сплавах присутствуют отличные показатели упругости, сопротивляемости к разрушительным процессам, прочность на усталость. Для изготовления рессор, пружин.
• «Ш» для подшипников. Из названия понятно, что данные сплавы нужны для изготовления элементов подшипников для различных узлов, механизмов. Главные свойства – износоустойчивость, отменная прочность, и малая текучесть.
• Сталь стойкая коррозии или нержавейка. Данный вид отличает высокое содержание легирующих компонентов, повышенная стойкость к агрессивным средам и веществам.
• Жаропрочные марки стали – сплавы, которые могут применяться в изделиях, способных функционировать под нагрузкой при высоких температурах. Сфера применения – элементы различных двигателей.
• «У» для инструментов или инструментальная сталь нашла свое применение в изготовлении инструментов для измерений в металлообработке и для деревообрабатывающей промышленности.
• «Р» быстрорежущая сталь востребована для производства инструментов в металлообрабатывающем оборудовании.
• Цементирующая – сплав, применяемый для узлов и механизмов, которые функционируют при значительных поверхностных нагрузках.

Для остальных сталей (пружинная, инструментальная) не имеют обозначений. Указывается только химсостав.

Кроме видов сталь классифицируется по химсоставу, качеству, способу плавки, структуре, назначению.

Расшифровка маркировки сталей для всех видов и марок. Быстро и просто объясняем.

Несмотря на то, что общих правил классификации пока нет, обозначение стальных изделий не претерпело изменений и принцип остался прежним. Маркировка любого типа материала идет последовательно с указание составляющих его элементов и их процентного содержания.

При обозначении, формат расшифровки выглядит следующим образом:

Буквенные обозначения имеют 11 групп, каждая из которых соответствует своему материалу:

• С — кремний.
• Г — марганец.
• Н — никель.
• М — молибден.
• П — фосфор.
• Х — хром.
• К — кобальт.
• Т — титан.
• Ю — алюминий.
• Д — медь.
• В — вольфрам.
• Ф — ванадий.
• Р — бор.
• А — азот.
• Н- ниобий.
• Ц — цирконий.

На примере это выглядит куда проще. Допустим у нас имеется сталь — 12Х18Н10Т. Расшифровка маркировки обозначает то, что:

1. В данном стальном образце 0.12% углерода.
2. При производстве были также использованы:
   1. 18% Хрома.
   2. 10% Ниобия.
   3. Титана использовалось менее 1.5%.

Дополнительные обозначения физических свойств

Помимо указанного ранее порядка расшифровки, существует также дополнительная классификация, обозначающая физические и механические свойства стальных изделий. Их применяют повсеместно, характеризуя те или иные свойства материала, например когда у изделия одной и той же марки, требуется выбрать ту, которая более упругая или может выдержать куда большие нагрузки.

Обозначение	Применение	Единица измерения
	Указывается в тех случаях, когда требуется указать предельные значения заготовки при растяжении	МПа
	Когда необходимо показать предельные значения по упругости	МПа
	Тот же параметр, но уже по текучести	МПа
	Указывается относительное удлинение стали после ее разрыва	%
	Показатель сужения	%
KCU и KCV	Ударные показатели вязкости.	Дж/с^2
	Указывается предельное значение текучести при сжатии стали	МПа
	Те же значения при сжатии	МПа
	Показатель осадки до момента появления первых трещин	%
	Предельные величины прочности при кручении	МПа
	Показатели сдвига	%
	Допустимые прочностные пределы при изгибании заготовки	МПа
	Допустимые нагрузки и пределы выносливости при изгибе	МПа
	Тот же показатель, но только для кручения	МПа
n	Циклы нагружения
	Предельный показатель ползучести за отведенное время и при заданном температурном режиме	%
	Показывает насколько длительны прочностные характеристики стали	МПа
HRCэ	Твердость изделия по Роквеллу	Шкала обозначений С
HRB	Твердость по шкале В	В
HB	Твердость по Бринеллю
HV	Твердость по Виккерсу
HSD	Твердость по Шору
	Показатель возможной обработки и дальнейшей резки специальными резцами
E	Модульное значение упругости изделия	ГПа
G	То же самое значение, но для сдвига кручением	ГПа
	Плотность	кг/м^3
	Показатели теплопроводности	Вт/м(градусов цельсия)
	Значения удельного сопротивления материала	Ом*М
С	Удельная теплоемкость	Дж (кг*градусов цельсия)

Далее мы познакомимся с конкретными примерами производства и маркировки стали. Для этого отберем наиболее популярные в нашей стране образцы из различных групп материалов и постараемся объяснить их на примерах.

Для чего нужно знать расшифровку марок сталей

Каждому, чья работа связана с металлами, приходилось сталкиваться с понятием «марки стали». Расшифровка маркировки позволяет узнать химической состав, физические свойства сплава. Хотя на первый взгляд маркировка может показаться достаточно сложной, но в ней легко разобраться. Для этого нужно представлять себе принцип ее составления.

Для такого краткого описания сплава используют буквы и цифры, обозначающие химические элементы, их количество

А значит, для грамотной работы со сталями важно знать сами сокращения и как каждый элемент изменяет свойства готового сплава. Тогда удастся предельно точно определить, какими техническими характеристиками обладает определенная марка стали

Получив заказ на изделие, проектировщики разрабатывают конструкцию, а также выбирают наиболее подходящие для конкретного случая марки сталей, опираясь на расшифровки их свойств. Создаваемое устройство должно функционировать в определенных условиях, поэтому оно рассматривается в процессе движения – так удается понять, какие части будут испытывать повышенные нагрузки.

Чтобы установить требования к прочности элементов, производят расчеты. На следующем этапе подбирают металл в соответствии с марками стали по ГОСТу, который сможет выдерживать многократное нагружение и трение. Чем большую нагрузку будет испытывать изделие, тем более ограничен конструктор в выборе материала. Далее изготавливается прототип устройства из выбранного металла, его испытывают в соответствии с используемыми в конкретной сфере методиками. На этом этапе может быть изменена марка стали. Отметим, что чаще всего для изготовления машин, устройств и сложных механизмов используется именно сталь.

Рекомендовано к прочтению

• Резка меди лазером: преимущества и недостатки технологии
• Виды резки металла: промышленное применение
• Металлообработка по чертежам: удобно и выгодно

Вне зависимости от конкретной сферы, работа с металлами предполагает понимание их марок, назначений и других характеристик, отображаемых в индексе. Благодаря цифрам и буквам, используемым в шифре, удается максимально быстро разобраться в особенностях металла, не требуя дополнительных уточнений. В этой статье изложен основополагающий принцип классификации, а также простой способ чтения маркировок сталей, наиболее распространенных в производстве.

Расшифровка маркировок без справочника

Стандарты обозначения для различных сталей приняты на государственном уровне во времена СССР и действуют во многих странах постсоветского пространства до сих пор, они учитывают принятые в основном тогда же ГОСТы и сорта металла, индексы обозначения сплавов. Всего используется около полутора тысяч марок сталей с присвоенными им значениями. Марки металла обычно имеют определённый набор символов (иногда только цифр), которые помечают содержание в нём углерода, легирующих добавок и способ дополнительной обработки, такой как закаливание.

Для легированной стали установлена маркировка кириллицей основных элементов в её составе. Как можно заметить, они не всегда совпадают с русскоязычным названием элемента и это необходимо учесть, чтобы не допускать ошибок.

Индексы следующих элементов совпадают с первой буквой названия: азот, никель, хром, титан, кобальт, вольфрам, цирконий.

Не совпадают:

• С — кремний
• Д — Cu
• Б — Nb
• Г — Mn
• Е — Se
• Ф — V
• Ц — Zr
• Р -B
• Ю — Al

Буква «Ч» означает присутствие в рецептуре сплава редкоземельных металлов, придающих ему особые свойства. На практике марку с таким индексом можно встретить крайне редко.

В сложных случаях и для уточнения деталей обращаются к профессиональному справочнику «Марочник сталей и сплавов». Четвёртое издание с наиболее полным списком марок вышло в 2014 г.

Виды сталей и особенности их маркировки

Сталь представляет собой сплав железа с углеродом, при этом содержание последнего в ней составляет не более 2,14%. Углерод придает сплаву твердость, но при его избытке металл становится слишком хрупким.

Разновидности сталей

Включая в состав стали легирующие элементы, ей можно придать требуемые характеристики. Именно таким образом, комбинируя вид и количественное содержание добавок, получают марки, обладающие улучшенными механическими свойствами, коррозионной устойчивостью, магнитными и электрическими характеристиками. Конечно, улучшать характеристики сталей можно и при помощи термообработки, но легирующие добавки позволяют делать это более эффективно.

Классификация сталей осуществляется и по их назначению. Так, выделяют инструментальные и конструкционные виды, марки, отличающиеся особыми физическими свойствами. Инструментальные виды используются для производства штамповых, мерительных, а также режущих инструментов, конструкционные – для выпуска продукции, применяемой в строительстве и сфере машиностроения. Из сплавов, отличающихся особыми физическими свойствами (также называемых прецизионными), изготавливают изделия, которые должны обладать особыми характеристиками (магнитными, прочностными и др.).

Классификация сталей по назначению

Стали противопоставляются друг другу и по особым химическим свойствам. К сплавам данной группы относятся нержавеющие, окалиностойкие, жаропрочные и др. Что характерно, нержавеющие стали могут быть коррозионностойкими и нержавеющими пищевыми – это разные категории.

Если рассматривать основные вредные примеси, то фосфор увеличивает хрупкость сплава, особенно сильно проявляющуюся при низких температурах (так называемая хладноломкость), а сера вызывает появление трещин в металле, нагретом до высокой температуры (красноломкость). Фосфор, ко всему прочему, значительно уменьшает пластичность нагретого металла. По количественному содержанию этих двух элементов выделяют стали обыкновенного качества (не более 0,06–0,07% серы и фосфора), качественные (до 0,035%), высококачественные (до 0,025%) и особовысококачественные (сера – до 0,015%, фосфор – до 0,02%).

Маркировка сталей также указывает на то, в какой степени из их состава удален кислород. По уровню раскисления выделяют стали:

• спокойного типа, обозначаемые буквосочетанием «СП»;
• полуспокойные – «ПС»;
• кипящие – «КП».

Конструкционная сталь

Марка стали	Аналоги в стандартах США
Страны СНГ ГОСТ	Евронормы
C10E	1.1121	1010
10XГН1	10 ХГН1	1.5805	—
14 ХН3 М	14 NiCrMo1-3-4	1.6657	9310
C15 Е	1.1141	1015
15 Г	С16 Е	1.1148	1016
16 ХГ	16 МnCr5	1.7131	5115
16XГР	16Mn CrB5	1.7160	—
16 ХГН	16NiCr4	1.5714	—
17 Г1 С	S235J2G4	1.0117	—
17 ХН3	15NiCr13	1.5752	Е3310
18 ХГМ	18CrMo4	1.7243	4120
18 Х2 Н2 М	18CrNiMo7-6	1.6587	—
C22E	1.1151	1020
20 ХМ	20MoCr3	1.7320	4118
20 ХГНМ	20MoCr2-2	1.6523	8617
C25E	1.1158	1025
25 ХМ	25CrMo4	1.7218	4130
28 Г	28Mn6	1.1170	1330
C30E	1.1178	1030
34 Х	34Cr4	1.7033	5130
34 Х2 Н2 М	34CrNiMo6	1.6582	4340
C35E	1.1181	1035
36 ХНМ	36CrNiMo4	1.6511	9840
36 Х2 Н4 МА	36NiCrMo16	1.6773	—
C40E	1.1186	1040
42 ХМ	42CrMo4	1.7225	4140
C45E	1.1191	1045
46 Х	46Cr2	1.7006	5045
C50E	1.1206	1050
50 ХГФ	50CrV4	1.8159	6150

Базовый сортамент нержавеющих марок стали

СНГ (ГОСТ)	Евронормы (EN)	Германия ( DIN)	США (AISI)
03 Х17 Н13 М2	1.4404	X2 CrNiMo 17-12-2	316 L
03 Х17 Н14 М3	1.4435	X2 CrNiMo 18-4-3	—
03 Х18 Н11	1.4306	X2 CrNi 19-11	304 L
03 Х18 Н10 Т-У	1.4541-MOD	—	—
06 ХН28 МДТ	1.4503	X3 NiCrCuMoTi 27-23	—
06 Х18 Н11	1.4303	X4 CrNi 18-11	305 L
08 Х12 Т1	1.4512	X6 CrTi 12	409
08 Х13	1.4000	Х6 Cr 13	410S
08 Х17 Н13 М2	1.4436	X5CrNiMo 17-13-3	316
08 Х17 Н13 М2 Т	1.4571	Х6 CrNiMoTi 17-12-2	316Ti
08 Х17 Т	1.4510	Х6 СrTi 17	430Ti
08 Х18 Н10	1.4301	X5 CrNi 18-10	304
08 Х18 Н12 Т	1.4541	Х6 CrNiTi 18-10	321
10 Х23 Н18	1.4842	X12 CrNi 25-20	310S
10X13	1.4006	X10 Cr13	410
12 Х18 Н10 Т	1.4878	X12 CrNiTi 18-9	—
12 Х18 Н9	—	—	302
15 Х5 М	1.7362	Х12 СrMo 5	501
15 Х25 Т	1.4746	Х8 CrTi 25	—
20X13	1.4021	Х20 Cr 13	420
20 Х17 Н2	1.4057	X20 CrNi 17-2	431
20 Х23 Н13	1.4833	X7 CrNi 23-14	309
20 Х23 Н18	1.4843	X16 CrNi 25-20	310
20 Х25 Н20 С2	1.4841	X56 CrNiSi 25-20	314
03 Х18 АН11	1.4311	X2 CrNiN 18-10	304LN
03 Х19 Н13 М3	1.4438	X2 18-5-4	317L
03 Х23 Н6	1.4362	X2 CrNiN 23-4	—
02 Х18 М2 БТ	1.4521	X2 CrMoTi 18-2	444
02 Х28 Н30 МДБ	1.4563	X1 NiCrMoCu 31-27-4	—
03 Х17 Н13 АМ3	1.4429	X2 CrNiMoN 17-13-3	316LN
03 Х22 Н5 АМ2	1.4462	X2 CrNiMoN 22-5-3	—
03 Х24 Н13 Г2 С	1.4332	Х2 CrNi 24-12	309L
08 Х16 Н13 М2 Б	1.4580	X1 CrNiMoNb 17-12-2	316 Сd
08 Х18 Н12 Б	1.4550	X6 CrNiNb 18-10	347
08 Х18 Н14 М2 Б	1.4583 Х10 CrNiMoNb	Х10 CrNiMoNb 18-12	318
08X19AH9	—	—	304N
08X19H13M3	1.4449	X5 CrNiMo 17-13	317
08X20H11	1.4331	X2 CrNi 21-10	308
08X20H20TЮ	1.4847	X8 СrNiAlTi 20-20	334
08X25H4M2	1.4460	X3 CrnImOn 27-5-2	329
08X23H13	—	—	309S
09X17H7 Ю	1.4568	X7 CrNiAl 17-7	631
1X16H13M2 Б	1.4580	Х6 CrNiMoNb 17-12-2	316Cd
10X13 СЮ	1.4724	Х10 CrAlSi 13	405
12X15	1.4001	X7 Cr 14	429
12X17	1.4016	X6 Cr17	430
12X17M	1.4113	X6 CrMo 17-1	434
12X17MБ	1.4522	Х2 СrMoNb	436
12X18H12	1.3955	GX12 CrNi 18-11	305
12X17 Г9 АН4	1.4373	Х12 CrMnNiN 18-9-5	202
15X9M	1.7386	X12 CrMo 9-1	504
15X12	—	—	403
15X13H2	—	—	414
15X17H7	1.4310	X12 CrNi 17-7	301

Подшипниковая сталь

Марка стали	Аналоги в стандартах США
Страны СНГ ГОСТ	Евронормы
ШХ4	100Cr2	1.3501	50100
ШХ15	100Cr6	1.3505	52100
ШХ15 СГ	100CrMn6	1.3520	A 485 (2)
ШХ20 М	100CrMo7	1.3537	A 485 (3)

Рессорно-пружинная сталь

Марка стали	Аналоги в стандартах США
Страны СНГ ГОСТ	Евронормы
38 С2 А	38Si7	1.5023	—
50 ХГФА	50CrV4	1.8159	6150
52 ХГМФА	51CrMoV4	1.7701	—
55 ХС2 А	54SICr6	1.7102	—
55 ХГА	55Cr3	1.7176	5147
60 С2 ХГА	60SiCR7	1.7108	9262

Теплоустойчивая сталь

Марка стали	Аналоги в стандартах США
Страны СНГ ГОСТ	Евронормы
10 Х2 М	10CrMo9-10	1.7380	F22
13 ХМ	13CrMo4-4	1.7335	F12
14 ХМФ	14MoV6-3	1.7715	—
15 М	15Mo3	1.5415	F1
17 Г	17Mn4	1.0481	—
C22.8	1.0460	—
20 Г	20Mn5	1.1133	—
20 Х11 МНФ	X20CrMoV12-1	1.4922	—

Маркировка легированных сталей

Также для легированных сталей существуют дополнительные индексы для указания свойств и назначения:

• Ш – шарикоподшипниковая сталь
• Р – инструментальная быстрорежущая
• А – специальная автоматная
• Э – особо чистая от примесей (почти чистое железо), электротехническая

Обычная нелегированная сталь, такая как Ст3кп или Ст3св кроме названия (Ст) имеет указание на процент углерода «3” – 0.3%, «кп» – кипящая. Если последнее обозначение отсутствует – это означает раскисление обычного типа. Присутствующее иногда «св» указывает на хорошую свариваемость без предварительного разогрева.

Конструкционные обычные нелегированные стали типа 09Г2С расшифровываются так:

• 0.09% – доля углерода
• Легирующие элементы (Марганец, Кремний и др. – около 2%

Качественные стали типа 22К снабжены отметкой «К» качественная.

Марку литейной конструкционной стали для деталей и строительных конструкций дополнительно выделяют литерой «Л» после всех иных обозначений – 35ХМЛ.

Инструментальная нелегированная сталь типа У10ГА имеет индекс «У», следующая цифра отмечает массу углерода в сплаве, «Г» – присутствие марганца, «А» означает качество.

Электротехническая нелегированная сталь маркируется особо, одними цифрами – 10880 и т. д. Первая цифра обозначает технологию:

• 1 – горячекатанная
• 2 – калиброванная

Далее следует величина коэффициента старения: 0 или 1. Последующая цифра это характеристики нормировки, а другие означают его величину.

Строительные стали отмечаются литерой «С» (С390К, С375К), а за ней величина предельного значения текучести металла. Кроме этого существуют обозначения «Т» и «К» такого вида: С390К и С345Т, они значат соответственно особую стойкость к факторам коррозии и термоупрочненный прокат.

Быстрорежущая инструментальная сталь маркируется знаком «Р» – Р6М5Ф3. Остальные знаки в ряду маркировки выражают присутствие углерода в процентах и добавок. Стали быстрорежущие обязательно маркируются знаком Р, после него проставляется относительное содержание W в %. Например, маркировка стали Р6М5Ф3 расшифровывается так: по назначению она быстрорежущая (Р), включает 6% W, 5% Mo и 3% V (Ф).

Для быстрого и безошибочного чтения маркировок сталей существуют специальные таблицы, но не всегда они могут быть под рукой. Принципы определения марки, изложенные выше, помогут даже непрофессионалу определить базовые качества сталей и их назначение, чтобы подобрать необходимый металл

Это важно не только для определения свойств нужного материала, но и расчёта затрат. Если не требуется каких-то особых характеристик, то можно выбрать стали без содержания дорогостоящих элементов, которые в основном влияют на цену металла. Конечно, в редких случаях встречаются нестандартные или требующие уточнения индексы и тогда не обойтись без таблиц и справочников

В данном материале приведены все самые распространённые обозначения маркировок. Разобравшись с ними будет легко ориентироваться в свойствах стали только по её техническому обозначению

Конечно, в редких случаях встречаются нестандартные или требующие уточнения индексы и тогда не обойтись без таблиц и справочников. В данном материале приведены все самые распространённые обозначения маркировок. Разобравшись с ними будет легко ориентироваться в свойствах стали только по её техническому обозначению.

Рейтинг: 5/5 – 1 голосов

Классификация сталей

Чтобы разобраться с маркировками, необходимо разобраться, как классифицируют стальные сплавы по назначению. Принято определять свойства по нескольким параметрам:

1. Химический состав определяет прочностные показатели. Здесь свойства определяются соотношениями в составе между железом и углеродом. Попутно изменения характеристик зависит от наличия легирующих элементов или веществ, ухудшающих показатели.
2. В зависимости от способов производства меняется структура. Кованые изделия прочнее, литые могут образовывать поры или иные дефекты. При прокатывании через вальцы добиваются упрочнения и получения нужной формы.
3. Для правильного использования определяют те или иные марки по назначению. Особенно важна подобная информация для сталей специального использования. В них даже небольшие изменения в химическом составе могут заметно изменять поведение при нагрузке или эксплуатации в агрессивной среде.
4. Качество стальных слитков зависит от содержания вредных компонентов. Сера и фосфор приводят к хладноломкости и красноломкости, поэтому металлурги стараются удалять из сплавом ухудшающие ингредиенты.
5. Кислород в стальных изделиях изменяет структуру. Для удаления в расплавленную массу вносят раскислители, они образуют окислы, не вносят негативные изменения металл.

Классификация сталей по основным показателям

Классификация по структуре

Структура исследуется на специальных шлифах. Их рассматривают под микроскопом, предварительно обработав полированную поверхность серной кислотой. Принято определять следующие состояния:

• доэвтектоидные характеризуются высоким содержанием феррита. Низкое содержание углерода не позволяет металлу проявлять достаточное сопротивление при механических нагрузках;
• эвтектоидные соответствуют наилучшим соотношением между прочностными и пластичными свойствами;
• заэвтектоидные стали используют при изготовлении инструмента. Их отличают высокая поверхностная твердость, а также сопротивляемость нагружениям;
• ледебуритные содержат карбиды. Металл проявляет излишнюю хрупкость;
• ферритные показатели соответствуют свойствам, присущим чистому железу.

Эвтоктоидная сталь

Доэвтектодная сталь

Ледебурит. Видны включения карбида железа

Для улучшения свойств проводят нормализацию. Она заключается в снятии напряжений из деталей, имевших термообработку, связанную с улучшением свойств. Длительный нагрев и выдержка при температуре выше 720…750 °С, а последующее охлаждение приводит к отжигу. Зерна металла изменяют свой вид.

Верхний ряд показывает шлифы до нормализации, а нижний – после

Расшифровка сталей и чугунов

Для чугунов, называемых серыми, характерной формой графита является пластинчатая. Они маркируются буквами СЧ, цифры после буквенного обозначения говорят о минимальном значении величины предела прочности при растяжении.

Пример 1: ЧС20 – чугун серый, имеет предел прочности при растяжении до 200МПа. Для серых чугунов характерны высокие литейные свойства. Он хорошо подвергается обработке резанием, обладает антифрикционными характеристиками. Изделия из серого чугуна способны хорошо гасить вибрации.

В то же время они недостаточно устойчивы к растягивающим нагрузкам, не имеют ударной стойкости.

Пример 2: ВЧ50 – чугун высокой стойкости с сопротивлением при растяжении до 500МПа. Обладая структурой в виде шаровидного графита, он имеет прочностные характеристики более высокие по сравнению с серыми чугунами. Они обладают некой пластичностью и более высокой ударной вязкостью. Наряду с серыми, высокопрочным чугунам свойственны хорошие литейные характеристики, антифрикционные и демпфирующие свойства.

Эти чугуны применяются при производстве тяжелых деталей, таких как станины прессового оборудования или прокатные валки, коленвалы ДВС и прочее.

Пример 3: КЧ35-10 – чугун ковкий, обладающий пределом прочности до 350 МПа и допускающий относительное удлинение до 10%.

Чугуны ковкие, в сравнении с серыми, обладают большей прочностью и пластичностью. Их применяют для производства тонкостенных деталей, испытывающих ударные и вибрационные нагрузки: ступицы, фланцы, картеры двигателей и станков, вилки карданных валов и так далее.
