Гост 380-2005 сталь углеродистая обыкновенного качества. марки ст3 ст3кп ст3пс ст3сп

Классификация конструкционных углеродистых сталей по качеству, их маркировка и применение

Конструкционные стали обыкновенного качества

Их производят в соответствии с ГОСТом 380-2005, в продажу поставляют в виде листового, сортового и фасонного проката. ГОСТ подразумевает выпуск следующих марок:

Ст0;
Ст1пс, Ст1сп, Ст1кп;
Ст2пс, Ст2сп, Ст2кп;
Ст3пс, Ст3сп, Ст3кп, Ст3Гсп, Ст3Гпс;
Ст4пс, Ст4сп, Ст4кп;
Ст5пс, Ст5сп, Ст5Гпс;
Ст6пс, Ст6сп.

Буквенно-цифровая маркировка этой группы сплавов:

Ст – сталь;
цифры 0-6 обозначают номер марки;
наличие в обозначении буквы «Г» указывает на присутствие марганца в количестве 0,8% и более;
последние две буквы характеризуют степень раскисления, сп – спокойная, пс – полуспокойная, кп – кипящая.

Сталь качественная конструкционная

Изготавливается в соответствии с ГОСТом 1050-2-13 следующих марок – 05, 08, 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 58, 60, а также марки 55ПП, 60ПП, 60ПП «селект» – пониженной прокаливаемости. В маркировке таких сплавов указывают степени раскисления, если они относятся к кипящим или полуспокойным, например 10 кп или 10 пс. Индекс сп в обозначении качественных конструкционных марок не указывается.

В наше время просто невозможно представить себе деятельность человека без использования продукции металлургической отрасли. Различные металлы и сплавы буквально заполонили нашу жизнь. Не стала исключением и сталь углеродистая, которая нашла свое активное применение практически во всех отраслях и сферах народного хозяйства. О ее свойствах, назначении и составе пойдет речь в данной статье.

Читать также: Составные части токарного станка по дереву

Допустимые элементы

Нормативным документом (ГОСТом) регламентируется и химический состав углеродистых сталей обыкновенного качества. Содержание такого элемента, как кремний, в сталях, обладающих разной степенью раскисления, может варьироваться в следующих пределах:

кипящие – до 0,05%;
полуспокойные (Ст1пс, Ст2пс, Ст3пс и др.) – 0,05–0,15%;
спокойные – 0,15–0,3%.

В сплавах обыкновенного качества марки Ст0 кремния, как и марганца, содержаться не должно. Такой значимый элемент, как углерод, в углеродистых сталях разных марок может содержаться в следующих количествах:

Ст0 – до 0,23%;
Ст1 – 0,06–0,12%;
Ст2 – 0,09–0,15%;
Ст3 – 0,14–0,22%;
Ст4 – 0,18–0,27%;
Ст5 – 0,28–0,37%;
Ст6 – 0,38–0,49%.

Содержание марганца в углеродистых сталях обыкновенного качества регламентируется стандартом в следующих пределах:

Ст1 и Ст2 – 0,25–0,5%;
спокойные, а также полуспокойные сплавы марки Ст3 – 0,4–0,65%;
кипящая сталь марки Ст3 – 0,3–0,6%;Ст4 – 0,4–0,7%;
СтГсп и Ст3Гпс – 0,8–1,1%;
полуспокойные, а также спокойные сплавы Ст5 и Ст6 – 0,5–0,8%;
Ст5Гпс – 0,8–1,2%.

Нормируется ГОСТом и содержание в углеродистых сталях обыкновенного качества такого элемента, как азот. Его количество может варьироваться в следующих пределах:

в сталях, которые получены путем выплавки в конверторных и мартеновских печах, – до 0,01%;
в сплавах, которые выплавлены в печах электрического типа, – до 0,012%.

Углеродистая сталь марки Ст5сп применяется для изготовления деталей, работающих при температуре до 420 град: клёпок, гаек, болтов, стержней. звездочек и др.

Остальные элементы, включая вредные примеси, могут содержаться в углеродистых стальных сплавах, обладающих обыкновенным качеством, в следующих количествах:

фосфор (кроме Ст0) – до 0,04%;
сера – не более 0,05%, а в стали марки Ст0 – 0,06–0,07%;
хром, никель, медь – до 0,3% (в стали марки Ст0 количественное содержание данных элементов не нормируется).

Рядовые (обыкновенные) углеродистые стали

Рядовыми сталями обычно называют нелегированные железоуглеродистые сплавы, которые содержат до 2,0 % углерода. На практике большинство рядовых сталей также содержат до 1,0 % марганца, который неизбежно остается после процесса раскисления. Эти стали называют также сталями обыкновенного качества и обыкновенными сталями. Они являются наиболее распространенными железоуглеродистыми сплавами, которые применяются в промышленности, строительстве и быту.

Путем варьирования количества углерода в стали и выбора программы термической обработки стали для этого содержания углерода можно получать широкий ряд различных механических свойств, которые трудно получить в других металлических сплавах. Кроме того, углеродистая сталь является относительно недорогим сплавом по сравнению с легированными сталями и цветными сплавами. По-видимому самым большим недостатком этих сталей является то, что они ржавеют и приходится затрачивать большие средства для защиты их от коррозии.

ГОСТ

Производство изделий марки 20 имеет свои стандарты:

Прокаты фасонного и сортового типа делаются в соответствии норм и правил ГОСТ, изданными в следующих номерах: 1050-88, 2590-2006, 2591-2006, 2879-2006, 8509-93, 8510-86, 8240-97, 8239-89.
Пруток калиброванный изготавливается в соответствии со стандартами ГОСТ: 7417-75, 8559-75, 8560-78, 10702-78.
Серебрянка и шлифованный пруток регламентируются ГОСТ 14955-77.
Толстые листы представляют собой заготовки, выполненные в строгом соответствии со стандартами ГОСТ 1577-93 и ГОСТ 19903-74.
Тонкие листы изготавливаются в соответствии с ГОСТ 16523-97.
Производство лент происходит строго в соответствии четырех стандартов ГОСТ: 6009-74, 10234-77, 103-2006, 82-70.
Проволочные изделия подлежат заготовки по ГОСТу 5663-79 и ГОСТу 17305-91.
Заготовки кованого типа, а также поковки изготавливаются согласно правилам и принятым стандартам ГОСТ 8479-70.
Трубы подлежат регламенту семи ГОСТов: 10704-91, 10705-80, 8731-74, 8732-78, 8733-74, 5654-76 и 550-75.

2 Химический состав сталей обыкновенного качества

Химсостав рассматриваемых углеродистых сплавов строго регламентируется ГОСТ. В соответствии с этим регламентом содержание кремния в сталях варьируется от 0,05 до 0,15 % для полуспокойных марок (Ст1пс, Ст2пс, Ст3пс и т.д.) и от 0,15 до 0,30 % для спокойных. В кипящих сталях допускается присутствие кремния до 0,05 %, а в Ст0 его (как и марганца) нет.

Углерода в разных марках обыкновенных углеродистых стальных композиций по ГОСТ может быть:

0,06–0,12 % (Ст1);
0,09–0,15 % (Ст2);
0,14–0,22 (Ст3);
0,18–0,27% (Ст4);
0,28–0,37 (Ст5);
0,38–0,49 (Ст6);
до 0,23 % (Ст0).

Марганец присутствует в следующих процентных концентрациях:

0,25–0,50 (Ст1 и Ст2);
0,40–0,65 (полуспокойная и спокойная Ст3);
0,30–0,60 (кипящая Ст3);
0,40–0,70 (Ст4);
0,80–1,10 (СтГсп и Ст3Гпс);
0,50–0,80 (полуспокойная и спокойная Ст5 и Ст6);
0,80–1,20 (Ст5Гпс).

Фосфора по ГОСТ 380 во всех марках интересующих нас сталей (кроме Ст0) – до 0,04 %, серы – до 0,05 (в Ст0 – до 0,07 и 0,06 % соответственно). Никеля, хрома и меди в углеродистой стали не может быть свыше 0,30 %. Исключение составляет лишь Ст0, в которой их нормирования не предусматривается.

Азот содержится в следующих количествах:

Классификация стали обычного качества

Свойства сталей обыкновенного качества Внутри группы по качеству низкоуглеродистая сталь обычного качества подразделяется ещё на три категории, обозначающиеся заглавными буквами А, Б, В.

Низкоуглеродистая сталь обычного качества группы «А» содержит сплавы, отличающиеся механическими свойствами, в промышленности встречается в форме листового, профильного низкоуглеродистого проката.

Группа «Б» классифицируется по химическим качествам, обрабатывается давлением под высоким нагревом, заготовки штампуются, куются.

Низкоуглеродистые стали группы «В» определяются физическими свойствами, химическим составом.

Как расшифровать маркировку сталей

Марку углеродистой стали и группу ее качества можно определить по типу маркировки. Каждая цифра и буква имеет свое значение и показывает требования к качеству, степень раскисления, наличие легирующих элементов.

Например, для сплава обычного качества:

Ст 2 кп — нормального качества с содержанием углерода 0,09–0,15%, кипящая, марганца 0,25 — 0,50%, кремния менее 0,05%;
Ст3Г пс — содержание углерода в пределах 0,14–0,22%, полуспокойная, марганца в пределах 0,80–1,1%, кремния не более 0,15%.

Углеродистые стали повышенного качества маркируются цифрами (содержание углерода в сотых долях) и буквами (легирующий элемент). Например:

45 — 0,45% углерод;
40ХН — углерода 0,4%, хрома и никеля менее 2%.

Расшифровка высокоуглеродистых марок имеет букву, указывающую тип материала, его применение и цифру — процент углерода в десятых долях. Инструментальные сплавы имеют обозначение У. Например:

У8 — инструментальная, 0,8% углерода;
У12 — содержание углерода 1,2%.

Химический состав более точно можно определить по таблице в справочнике металлурга.

Прокат на торце маркируется цветной полосой:

красный — Ст3;
желтый — Ст2;
зеленый — СТ5;
синий — Ст6.

Для каждого типа стали имеется своя маркировка. Легированные могут содержать до 3 цветных полос.

Применение

Широкое применение сталь СТ 20 получила в различных отраслях промышленности

Машиностроение. Стальные элементы используются в качестве получения шестерней, муфт соединительного характера и элементов червячных пар. Из них получаются первоклассные приспособления для крепежа, а также соединительные детали в виде валов и кронштейнов.
Трубопроводная отрасль по изготовлению арматуры.
Строительство. Благодаря ряду ценных характеристик данного вида стали, ее применяют для производства металлоконструкций.

Важно. Прекрасная характеристики крепления во время спаивания, невысокая стоимость и невероятная прочность делают доступным использование стальных элементов в работе несущих конструкций в виде ферм, перекладин поперечного вида и стоек

Отлично получаются крепежные детали и элементы подобного характера (гайки, болты и прочие подобные детали).

Легированная сталь

-это вид стали и имеет большое количество другие элементы, кроме железа и углерода

Основное различие между легированные и нелегированные стали, что в легированной стали, остальные элементы добавляются железа при выплавке принимая во внимание, что в нелегированной стали, без элементов добавляются при плавке

Существует два основных типа сплавов в качестве замещения сплавах и сплавах внедрения. Когда расплавленный металл используется в производстве сплавов, размеры атомов будут определять, какой тип будет сформирована. Если атомы металлов, которые собираются, чтобы быть смешанным иметь относительно одинаковые размеры, образовавшихся замещающих Тип сплава, но если один тип атомов металла меньше, чем другой тип, промежуточный сплав образуется.

1 Что нужно знать об углеродистых сплавах?

Углеродистые стали (УС) представляют собой металлургические низколегированные композиции, содержащие до 99,5 % железа. В них также вводятся в строго дозированных количествах различные добавки. Последние обуславливают особые эксплуатационные, технологические и механические свойства интересующих нас сплавов. От общего количества сталей, выплавляемых на металлургических предприятиях, на долю углеродистых композиций приходится порядка 80 %. Сейчас известно более двух тысяч марок таких сплавов. По сфере применения все они делятся на конструкционные, инструментальные и стали обыкновенного качества.

Углеродистая сталь

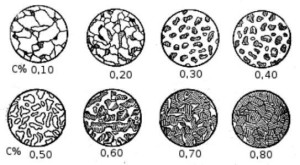

Их структура зависит от процентного содержания углерода. Изменяя его количество, можно придать готовой композиции заданные свойства (текучесть, плотность, пластичность, твердость). Если углеродистая сталь содержит менее 0,8 % углерода, ее структура включает в себя перлит и феррит. В сплавах с углеродом более 0,8 % обязательно присутствует цементит (вторичный). А вот низколегированная сталь с содержанием интересующего нас элемента на уровне 0,8 % имеет перлитную структуру. Прочность сплава, его ударная вязкость и порог хладноломкости повышаются при увеличении содержания углерода в нем. Но при этом фиксируется снижение пластичности проката.

Углеродистые стали подразделяют на три типа в зависимости от своего химсостава. Они могут быть низко-, средне- и высокоуглеродистыми. В первых углерод присутствует в малых количествах (до 0,25 %). Такие композиции хорошо деформируются (их плотность сравнительно мала) и в горячем состоянии, и в холодном, обладая высокой степенью пластичности. В среднеуглеродистом прокате углерода имеется 0,3–0,6 %. Эти сплавы характеризуются неплохой текучестью и пластичностью и при этом достаточной прочностью. Чаще всего они используются для строительных и иных конструкций, которые эксплуатируются в обычных условиях.

4 Плотность сплавов и их термообработка – что полезно знать?

При колебаниях температуры от +20 до +900° плотность рассматриваемых сталей практически не изменяется. Эта величина находится в пределах 7,7–7,9 г/куб.см. По сути, плотность УС аналогична показателю плотности железа. Это логично, ведь основу любого углеродистого сплава составляет именно оно. Изменить плотность, а также свойства и структуру УС позволяет их термообработка. Под такой операцией понимают нагрев сплава, а затем его охлаждение.

Термообработка стали

Термическая обработка углеродистых сталей бывает следующих видов:

отжиг;
отпуск;
закалка;
нормализация.

Применение отжига металла позволяет получить сплавы со структурой, мало чем отличающейся от равновесной. Такая операция осуществляется по простой схеме: нагрев металла до определенной температуры и его выдержка в течение заданного времени, а затем охлаждение проката (оно происходит, как правило, вместе с печью на протяжении относительно длительного временного отрезка). Закалка углеродистой стали производится аналогичным образом. Но охлаждается нагретый металл в данном случае с заданной (достаточно быстрой) скоростью. Она подбирается металлургами так, чтобы готовый прокат получил полностью мартенситную структуру. При закалке обязательным является применение специальных масел, соляных растворов либо воды. Эти жидкости обеспечивают быстрое охлаждение УС.

Rimoyt.com

Углеродистые стали. Классификация и маркировка углеродистых сталей. Инструментальные и конструкционные углеродистые стали

Классификация углеродистых сталей

Углеродистые стали классифицируют: — по структуре — по способу получения — по степени раскисления — по качеству — по назначению

По структуре углеродистые стали подразделяют на: — доэвтектоидные (содержат менее 0,8% С) — эвтектоидные (0,8% С) — заэвтектоидные (С более 0,8%)

По способу получения углеродистые стали разделяют на: — кислородно-конвертерные — мартеновские — электростали

По степени раскисления углеродистые стали бывают: — спокойные — полуспокойные — кипящие

По качеству (качество определяется содержанием вредных примесей в стали) углеродистые стали разделяют на: — стали обыкновенного качества — качественные стали

По назначению углеродистые стали разделяют на: — конструкционные — инструментальные

Маркировка углеродистых сталей

Маркировка углеродистых сталей зависит от их качества и назначения. Стали обыкновенного качества имеют 3 группы поставки: А, Б, В. Стали группы А поставляются с гарантированными механическими свойствами, химический состав не регламентируют. Стали группы Б поставляются с гарантированным механическим составом, механические свойства не гарантируются. Стали группы В поставляются с гарантированными химическим составом и механическими свойствами.

Все эти стали обыкновенного качества (ГОСТ 380-71) маркируются буквами Ст, после которых ставится цифра от 0 до 6. Впереди марки – буква, указывающая группу поставки (для стали группы А – не ставится). В конце марки указывается степень раскисления: пс, кп (для спокойных – не указывают). Ст3кп – углеродистая сталь обыкновенного качества, группы поставки А, с номером 3, кипящая.

ВСт4пс – углеродистая сталь обыкновенного качества, группы поставки В, с номером 4, полуспокойная.

Для сталей группы поставки А номер характеризует механические свойства (выше номер – выше прочность). У сталей группы Б с возрастанием номера возрастает содержание углерода. У сталей группы В механические свойства такие же как у стали группы А, а химический состав как у стали группы Б аналогичного номера. О механических свойствах и химическом составе информацию получают в сопроводительных документах.

Качественные конструкционные углеродистые стали (ГОСТ 1050-74) маркируют цифрами 08, 10, 15, 20, 25… до 85. Цифры означают среднее содержание углерода в сотых долях процента. Если сталь содержит повышенное количество марганца (0,8-1,2%), то после цифр ставится буква Г. В конце марки указывают степень раскисления (кп или пс).

Сталь 40 – качественная конструкционная углеродистая сталь с содержанием углерода 0,4 % , спокойная.

Сталь 65Гпс – качественная конструкционная углеродистая сталь с содержанием углерода 0,65%, более 0,8% марганца, полуспокойная.

Инструментальные углеродистые стали (гост 1435-74) тоже качественные. Они маркируются большой буквой У и цифрами, которые означают содержание углерода в десятых долях процента. Эти стали всегда качественные. Однако, если сталь имеет повышенное качество, то в конце марки ставится буква А.

Обычно в качестве инструментальной стали используют стали с повышенным содержанием углерода (0,75-1,3%). Они отличаются высокой твердостью и прочностью. Из них изготавливают сверла, метчики, развертки, а также пуансоны и матрицы штампов для холодной штамповки. Недостатком углеродистых инструментальных сталей является их низкая теплостойкость – при нагреве выше 200 ?С их твердость снижается, поэтому в этих случаях целесообразно применять легированные инструментальные стали.

У8 – инструментальная углеродистая со средним содержанием углерода 0,8% (имеет точно такой же химический состав, что и Сталь 80, но отличается структурой и свойствами).У12А – углеродистая инструментальная сталь, 1,2% углерода, повышенного качества.

2 Какие примеси имеются в углеродистом прокате?

Кроме углерода, в УС всегда имеются включения других химических элементов. К таковым относят кислород, водород, фосфор, марганец, азот, серу, кремний. От количества этих примесей зависит плотность готового проката и другие его механические свойства. Марганец дает возможность выполнять раскисление УС. Поэтому его специально добавляют в любой сплав. Под раскислением понимают важную и полезную операцию – удаление вредных продуктов закиси железа. За счет введения марганца структура металла становится более качественной. Он обеспечивает растворение сернистых веществ в цементите и феррите.

Трубы из углеводородистой стали

Аналогичную функцию выполняет и кремний. Он отлично раскисляет металлургические композиции. Их структура благодаря этому обретает требуемую упорядоченность. Здесь стоит отметить, что кремний полностью растворяется в феррите. Лишь небольшая его часть иногда остается в виде силикатов в углеродистых сплавах. Низколегированная сталь при этом не теряет своих стандартных характеристик. Негативное воздействие на свойства УС оказывает сера и фосфор. Первая попадает в металл из печных газов и из руды. Сера снижает плотность проката (усредненный ее показатель равняется 7,8 г/куб. см) и делает сплав хрупким. По этой причине ее содержание в УС должно контролироваться и корректироваться. В качественном углеродистом прокате серы не может быть более 0,04 %, в обыкновенном – более 0,03.

Фосфор попадает в сталь из флюсов и железной руды. При большом содержании данного элемента прокат становится хрупким. Это приводит к хладноломкости сплава, что недопустимо. В настоящее время фосфор без проблем удаляется из металлургических углеродистых композиций, применение которых требует минимального содержания этой примеси. Углеродистые и легированные стали в незначительных объемах содержат азот, водород, кислород. Их количество зависит от вида металлургического производства (конвертерный, мартеновский процесс, выплавка в электрических агрегатах). Азота и водорода в прокате может быть от 0,0001 до 0,0007 %, кислорода – от 0,002 до 0,03 %.

Марки

1.1. В зависимости от назначения сталь подразделяется на три группы:

А — поставляемую по механическим свойствам;

Б — поставляемую по химическому составу;

В — поставляемую по механическим свойствам и химическому составу.

1.2. В зависимости от нормируемых показателей сталь каждой группы подразделяют на категории:

группы А — 1, 2, 3;

группы Б — 1, 2;

группы В — 1, 2, 3, 4, 5, 6.

Примечание. Указанные категории не распространяются на сталь толщиной менее 4 мм.

1.3. Сталь изготовляют следующих марок:

группы А — Ст0, Ст1, Ст2, Ст3, Ст4, Ст5, Ст6;

группы Б — БСт0, БСт1, БСт2, БСт3, БСт4, БСт5, БСт6;

группы В — ВСт1, ВСт2, ВСт3, ВСт4, ВСт5.

1.4. Сталь всех групп с номерами марок 1, 2, 3 и 4 по степени раскисления изготовляют кипящей, полуспокойной и спокойной, с номерами 5 и 6 — полуспокойной и спокойной.

Полуспокойная сталь с номерами марок 1 — 5 производится с обычным и повышенным содержанием марганца.

Стали марок Ст0 и БСт0 по степени раскисления не разделяют.

Пп. 1.2

—1.4. (Измененная редакция, ИУС 6 —74). 1.4.1. Степень раскисления всех групп выбирается предприятием-изготовителем, если она не указана в заказе.

1.5. Сталь марок ВСт1, ВСт2, ВСт3 всех категорий и всех степеней раскисления, в том числе и с повышенным содержанием марганца, а по требованию заказчика сталь марок БСт1, Бст2, БСт3 второй категории всех степеней раскисления, в том числе и с повышенным содержанием марганца, поставляется с гарантией свариваемости.

(Измененная редакция, ИУС 6

—74). 1.5.1. Свариваемость обеспечивается технологией изготовления и соблюдением всех требований по химическому составу, предъявляемых к стали группы Б и В.

1.5.2. Поставка стали группы Б с гарантией свариваемости оговаривается в заказе и в сертификате.

1.5.3. Сталь с содержанием углерода в готовом прокате более 0,22 % применяется для сварных конструкций при условиях сварки, обеспечивающих надежность сварного соединения.

Пп. 1.5.1 — 1.5.3. (Измененная редакция, ИУС 6-74).

1.6. Обозначение марок стали при заказе, клеймении, в сертификате, на чертежах и в другой документации — буквенно-цифровое.

1.6.1. Буквы Ст означают «сталь», цифры от 0 до 6 — условный номер марки в зависимости от химического состава стали и механических свойств, например: Ст0, Ст1, Ст2, Ст3.

1.6.2. Буквы Б и В перед обозначением марки означают группу стали; группа А в обозначении марки стали не указывается, например: БСт3, ВСт3, Ст3.

1.6.3. Для обозначения степени раскисления к обозначению марки стали после номера марки добавляют индексы: кп — кипящая, пс — полуспокойная, сп — спокойная, например: Ст3кп, Ст3пс, Ст3сп, БСт3сп, ВСт3сп.

1.6.4. Для обозначения категории стали к обозначению марки добавляют в конце номер соответствующей категории, например: Ст3пс2, БСт3кп2, ВСт4пс2.

1.6.5. Первую категорию в обозначении марки стали не указывают, например: БСт3кп, ВСт3пс.

1.6.6. При заказе стали необходимой категории без указания степени раскисления в обозначении марки стали номер марки и категорию отделяют друг от друга тире, например: Ст3-2, БСт3-2.

1.6.7. Для обозначения полуспокойной стали с повышенным содержанием марганца к обозначению марки стали после номера марки ставят букву Г, например: Ст3Гпс, ВСт3Гпс, ВСт3Гпс3.

1.6.8. При клеймении допускается применять буквы и цифры одной высоты.

При горячем клеймении проката маркировка стали может указываться без обозначения группы и категории стали с указанием их в сертификате. Группы и категории стали наносятся по соглашению сторон.

(Измененная редакция, ИУС 6-74).

1.6.9.(Исключен, ИУС 6-74). 1.6.10. Сталь марки БСт3сп (в слитках и слябах), предназначенная для переката на листовой прокат, поставляемая по группе В категорий 4 — 6, должна отвечать требованиям п. 2.4.5.

(Введен дополнительно, ИУС 6-74).
