Виды напильников для слесарной работы по металлу

Как правильно работать напильником

Зная о том, какие виды напильников бывают, и чем они отличаются между собой, не будет лишним разобраться в вопросе правильного их применения. Многие мастера длительное время пользуются приборами, и даже не догадываются о том, что такая эксплуатация является неправильной. Если работать напильником неправильно, то кроме снижения эффективности применения инструмента, происходит его быстрый износ

Именно поэтому очень важно (особенно новичкам) разобраться в вопросе правильного применения напильников

Хотя этот прибор не представляет собой сложности конструкции, и к тому же он не является опасным, но при этом важно научится им работать. Для этого рекомендуется выполнить ряд следующих действий:

1. Для начала нужно зафиксировать обрабатываемую деталь. Для этого используются тиски или струбцина, что зависит от габаритов заготовки. Деталь должна быть надежно зафиксирована, так как от этого зависит возможность ее обработки в целом
2. Далее необходимо обеспечить рабочее место качественным освещением. Если освещение будет недостаточным или вовсе отсутствовать, то уместен риск порчи заготовки
3. Выбрать подходящий вариант напильника. Именно на этом этапе новички сбиваются с пути, и выбирают приборы по типу шероховатости неправильно. Чтобы выбрать правильно напильник для проведения соответствующих работ, следует предварительно оценить состояние заготовки. Для снятия большого слоя металла используются инструменты драчевого типа. Снятие небольшого слоя металла или очистка поверхности от коррозии осуществляется напильниками личного или бархатного типа. В каждом случае нужен индивидуальный подход к выбору соответствующего прибора
4. Подготовка напильника к работе. Если инструмент не новый, то предварительно рекомендуется выполнить очистку рабочей части. Для этого необходимо воспользоваться щеткой по металлу
5. Переходим к выполнению работ, для чего нужно действовать следующим образом — взять инструмент одной рукой за рукоятку, а второй за пятку. Когда инструмент движется вперед, осуществляя удаление поверхностного слоя металла, необходимо прижимать его к заготовке
6. Продолжается движение до момента окончания насечек рядом с пяткой. После этого осуществляются движения в обратную сторону. Для этого усилие руки, которой фиксируется носок, постепенно уменьшается
7. В аналогичном порядке, осуществляя возвратно-поступательные движения вперед и назад, совершаются манипуляции по обработке

От правильности выбранного напильника зависит не только скорость выполнения работ, но еще и качество. После совершения соответствующих манипуляций, необходимо оценить состояние заготовки. Обычно после применения драчевых и личных напильников требуется выполнить обработку бархатными приборами, но все зависит от конкретных случаев.

Что такое напильник и для чего предназначен

Напильник – это универсальный слесарный инструмент. Позволяет решить целый спектр задач.

• Зачистка деталей от ржавчины.
• Снятие грязи и краски с поверхности деталей.
• Доведение заготовки до необходимого размера.
• Заточка инструмента.
• Зачистка силовых контактов электрооборудования от нагара.
• Шлифовка поверхностей.

Что собой представляет такой инструмент? Это небольшой брусок металла с насечками. На одном конце выполнен хвостовик для ручки из дерева или пластмассы.

При изготовлении напильников ориентируются на ГОСТ 1465–59. Он регламентирует использование в производстве этих изделий определённого вида металла:

• легированной хромистой стали (марки ШХ 15 или 13Х);
• улучшенной нелегированной стали (марки У10А или У13А).

Для качественной обработки металлических деталей существуют напильники по металлу. Виды насечек позволяют решить широкий спектр задач. Это обработка не только высокопрочных сплавов, но и работа с керамикой, пластмассой, деревом, резиной или кожей. Различны и требования к точности и чистоте обработки.

Какую насечку выбрать

1. Простая (одинарная). Подойдёт для обработки мягких металлов или пластмасс. Такой материал легко снимается и может быстро забить пространство между насечками. Но только не в этом случае.
2. Напильник с перекрёстной или двойной насечкой. Служит для работы с деталями из твёрдых сплавов. Например, чугун, бронза.
3. Рашпильная, точечная насечка. По виду зуба такой инструмент называется рашпиль или драчевый напильник. Он всегда большого размера (250–350 мм). Имеет крупную насечку. По форме различают полукруглый, круглый или плоский. Хорош для работы с резиной, кожей, деревом. Для точной обработки и шлифовки не подойдёт.
4. Есть дуговой вид насечек напильников. Применяется для обработки деревянных деталей.

ГОСТ 1465–59 регламентирует шесть номеров насечек:

• Крупная. Это № 0 и 1. Используют для грубой обработки поверхности. Такой инструмент, его ещё называют драчевый напильник, за один проход снимает слой толщиной 0.05–0.1 мм. Для точной обработки не подходит.
• Насечка № 2 и 3 позволяет работать точнее. Снимает слой 0.02–0.06 мм. Точность обработки будет соответствовать этому параметру.
• Чистовая подгонка размера возможна насечками № 4 и 5. Здесь возможна точность 0.01–0.005 мм. Именно столько материала снимается с заготовки за один проход инструмента.

Теперь видно, что этим инструментом можно делать довольно много работы. Он неприхотлив и универсален. Незаменим там, где «бессилен» электроинструмент и всегда готов выручить мастера в сложной ситуации.

Как сделать ручку напильника

Ручка инструмента должна быть удобна. Сделать своими руками из дерева просто. Последовательность такая:

• Выстругать или выточить на токарном станке ручку. Размер и форму каждый мастер подбирает индивидуально. Она должна хорошо лежать в руке слесаря. Дерево берётся высохшее, средней плотности, нехрупкое. Оптимальный вариант – сосна.
• Наконец, куда будет вставляться хвостовик напильника, надеть металлическое кольцо. Его можно сделать, отрезав 1 см от трубки подходящего диаметра. Без него, при насаживании ручки на хвостовик, ручка расколется.
• Просверлить отверстие по оси ручки со стороны кольца на глубину равную ¾ длины хвостовика напильника. Сверло должно быть диаметром ½ средней толщины хвостовика.
• Насаживая ручку, следить за совпадением осей двух деталей.

Зачастую приходится обрабатывать фигурные поверхности, с изгибами и острыми внутренними углами. Для выполнения каждой из таких работ выбирают соответствующий инструмент, выпускаемый согласно ГОСТу.

Виды насечек

Чтобы правильно подобрать напильник, следует определить вид нанесенной насечки и конфигурацию ее зубьев. Для нанесения зубьев используется метод:

• фрезерования;
• протягивания;
• насекания;
• нарезания;
• точения.

Самыми популярными на сегодняшний день считаются напильники с зубьями, насеченными на специальных станках. Чаще всего насечки бывают одинарными или двойными. Одинарная насечка снимает опилки

, которые по величине равняются зубьям. Работать таким напильником очень тяжело, поэтому им в основном обрабатывают мягкие металлы, дерево и пластмассу.

Двойная насечка образуется в результате комбинации основной и вспомогательной, которая выполняется под углом к основной. Такие насечки перемалывают стружку, которая образуется в процессе работы. Обрабатывают этим напильником сплавы и твердые металлы.

Величина зубьев зависит от размера насечек на 1 см длины бруска – чем меньше их, тем крупнее будет зуб. В зависимости от размера зубьев инструмент бывает от 0 до 5 номеров

. Самые крупные зубья обозначаются номерами 0 и 1, они позволяют быстро снять довольно большой слой материала (0,05 – 0,10 мм). Главный недостаток инструмента, имеющего такую насечку, — это низкая точность обрабатываемых деталей, составляющая 0,1 – 0,2 мм.

Инструмент, имеющего зубья под номерами 2 и 3, используется тогда, когда необходимо снять слой материала в 0,02 – 0,06 мм. Напильник с зубьями насечки

, имеющих номера 4 и 5, применяется для чистовой отделки деталей. Точность обработки – 0,01 – 0,005 мм. Такими зубьями снимают слой материала 0,01 – 0,03 мм, не больше.

Типы напильников

Инструмент по своему предназначению бывает:

• общего назначения;
• надфили;
• специального назначения;
• рашпили.

Напильники общего назначения в основном применяют для слесарных работ. Имеют двойную насечку с зубьями, нанесенными способом насекания. Насечки имеют разную длину (от 100 до 450 мм), а зубья – практически все номера.

Напильник специального назначения применяется чаще всего в промышленных условиях, так как способствует устранению больших припусков

при подгонке пазов и разной кривизны поверхностей. В зависимости от того, какие будут осуществляться работы, напильники специального назначения делятся на плоские, пазовые, двухконцевые и другие.

Самая многочисленная группа – надфили, бывают 11 типов: круглые, квадратные, овальные, плоские, полукруглые, трехгранные, ножовочные и т. д. Характеризуются они небольшой длиной бруска и насечками 5 класса. Чаще всего оснащаются они двойной насечкой. Используют такой напильник для обработки мелких деталей или таких мест, куда не добраться обыкновенными слесарными инструментами.

Шлифовка изделий из металла не всегда производится с помощью Часто для такой работы мастерами используются различные виды напильников. Они, по сравнению с электрооборудованием, намного безопаснее. Работнику остается из большого разнообразия инструментов подобрать соответствующий обрабатываемому материалу. С этим справиться нетрудно, если знать тонкости работы, все виды напильников и их назначение.

Специальные напильники применяются для обработки углов, наклонных и зубчатых поверхностей. Этим видом инструментов производится выборка узких пазов и канавок. Драчевые инструменты оснащены самыми крупными зубьями и предназначены для начальной обработки поверхности, так как позволяют быстро с нее снять большой слой (0,05-0,1 мм). В то же время эти напильники обладают низкой точностью. В результате чего рабочая поверхность обрабатывается грубо. Личные напильники применяются при чистовом опиливании. При этом происходит снятие слоя толщиной 0,02-0,06 мм. Бархатные используются на завершающей фазе шлифования. С поверхности опиливаемого изделия снимается самый тонкий слой (0,01-0,03 мм). Эти напильники обладают высокой точностью обработки, которая составляет 0,01-0,005 мм.

Виды надфилей

Видов напильников очень много, каждый тип изделия имеет разную длину, форму, количество насечек и свое предназначение.

Модернизированные

Электрические надфили, значительно упрощающие труд специалистов, пока что еще редко можно найти в продаже.

Современный электронадфиль имеет второе название – гриндер и служит для обработки труднодоступных мест.

Он может работать в разных режимах, приводится в действие благ одаря двигателю и клиноременной передаче.

В целом можно отметить, что электро надфиль функционирует по принципу ленточной шлифовальной машины.

Часто такого рода приспособление изготавливают вручную, беря за основу, например, болгарку или любой другой подручный инструмент.

Пневматические надфили для обработки поверхностей из стали, стекла, алюминия и т.д.

Применяют его в автомобильной индустрии, на производстве и не только.

Надфиль с пневматическим приводом служит в основном для подравнивания мелких деталей.

Этот надежный и эффективный инструмент часто поставляется в комплекте с быстросъемными насадками, предназначенными для разных видов обработки.

Виды материала

Алмазные надфили, очень хорошо подходят для обработки стекла и керамики.

На самом деле данный вид напыления не имеет ничего общего с алмазами, поскольку в качестве материала для рабочей поверхности используют крошку из искусственного камня.

Особый мелкозернистый слой напыления профиля позволяет обрабатывать поверхности до идеального гладкого состояния.

Такой вид покрытия используют, например, для изготовления пилок для ногтей.

Зернистость напыления может быть разной.

Фогольцевые надфили часто используют ювелиры в целях точения поверхности изделий для придания им необходимой формы.

Изготавливают изделия в основном из высокопрочной инструментальной стали.

Форма бруска с двух сторон полукруглая, имеет идентичную толщину и ширину, плавно сужается в конце.

Каждый напилок имеет разные номерные обозначения, которые соответствуют характеристикам его насечек.

Виды граней

Клиновидные надфили имеют соответствующую форму и острое окончание.

Отличительной особенностью инструмента являются две острые грани и ребро.

Такие мини-напильники бывают двух видов: с острым или закругленным ребром.

Ими делают высечки, и обрабатывают малые углы деталей.

Игольчатые надфили отличаются своими небольшими размерами.

Длина поверхности напилка без ручки составляет всего 25-35 мм.

Данная категория стоит особняком среди прочих видов напильников, поскольку надфили маленькие являются специализированными моделями инструмента для узкого круга работ.

Игольчатый напилок обладает еще одной отличительной чертой: хвостовик изделия имеет квадратное сечение, необходимое для более тонкой шлифовки поверхностей.

Надфиль для золота – именно так называют данный тип инструмента, поскольку его предназначение тесно связано с ювелирным делом.

Бархатные надфили – на один сантиметр рабочей площади инструмента приходится от 25 до 80 зубьев.

Напилки предназначены для выполнения самой тонкой работы, поскольку за один раз снимают слой в 0,05 мм.

После такой шлифовки на обрабатываемой поверхности не остается никаких видимых следов.

Специальные

Рифель – отдельный подвид инструмента, который используют в основном ювелиры.

От других видов напильников рифель отличается материалом, который был использован при его изготовлении, а также изогнутой формой.

Рифелем можно обработать любые округлые и изогнутые поверхности, например, золотые кольца и цепи.

Изготавливают рифели из специальных сплавов с магнитными свойствами.

Делается это для того, чтобы в рабочем процессе можно было отделить обкрошившиеся части рифеля от пыли драгоценных металлов.

Как и другие виды напильников, рифели могут иметь разную форму сечения.

Рабочая часть данного вида инструмента часто изогнутая, даже несколько крючкообразная.

Ножовочные надфили предназначаются для выборки узких пазов во внутренних углах и плоскостях изделий, в квадратных, ромбовидных и прямоугольных отверстиях.

Область применения данного вида инструмента достаточно широка.

Ножовочные мини-напильники также бывают разных форм и размеров, с разным количеством насечек.

Пазовые напилки напоминают плоские, но есть отличие – помимо плоской формы они имеют округлые торцевые грани.

Существует два вида пазовых напильников: остроносые и тупоносые, именно торцевые грани являются рабочими поверхностями инструмента.

Пазовыми надфилями обрабатывают поверхности труднодоступных участков.

Классификация напильников по размеру насечки

Напильники для обработки металлических заготовок различаются между собой по размеру насечки. Выделяют следующие категории напильников:

1. Драчевые
2. Личные
3. Бархатные

Размер насечки можно определить по номеру напильника, от 0 до 5.

Драчевые напильники имеют номер от 0 до 1. Напильники этого типа характеризуются крупной насечкой. Такой инструмент предназначен для грубой первичной обработки металлических заготовок.

Драчевые напильник позволяет снимать за 1 проход до 0,1 (мм) металла. Но в этом случае контактная поверхность получит большую шероховатость.

Личные напильники имеют среднюю по размеру насечку, от 2 до 3. Такие напильники называют универсальными. Они подходят для выполнения большей части слесарных операций.

Чаще всего личные напильники применяются по проведению получистовой или чистовой обработки металлических заготовок.

Благодаря бархатному напильнику можно снизить шероховатость обрабатываемой поверхности до минимума. Напильники этого типа используются в том случае, когда к качеству обрабатываемых заготовок предъявляются повышенные требования.

Помимо описанных выше вариантов напильника еще встречаются так называемые рашпильные модели. Рашпиль использует точечную насечку, по аналогии с напильниками для обработки древесины.

Рашпиль используется лишь для проведения черновых работ. Это наиболее грубые варианты обработки, которые предполагают стачивание как можно большей толщины металла.

Заточка режущего инструмента при помощи напильника

Ножи, пилы и топоры можно точить и править не только наждаком или оселком. Есть инструмент, который всегда под рукой. Какие бывают напильники для заточки – рассмотрим на примере механической цепной пилы.

Как правильно точить цепь бензопилы напильником

Прежде всего, разберемся в принципе работы зуба бензопилы.

Режущая поверхность одна, но заточка производится под углом. К тому же ограничитель глубины пропила должен иметь свою высоту. Поэтому для заточки применяется специальная насадка в виде лучковой пилы:

Однако такое приспособление стоит достаточно дорого, а изготавливать его самостоятельно, нет смысла. Не так часто мы производим заточку.

Если у вас твердая рука – можно заточить зубцы просто голым напильником. Главное – правильно выдержать угол и радиус закругления.

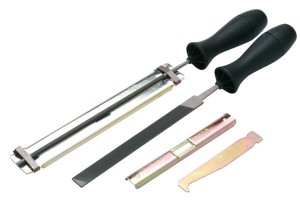

И все же для надежности следует изготовить или приобрести элементарный шаблон, который позволит выдерживать угол и глубину. А горизонталь напильника вы будете контролировать самостоятельно.

А если ваш напильник затупился, то восстановить его поможет концентрированный раствор лимонной кислоты, уксусная кислота или, как в этом видео ролике, хлорированное железо.

Виды

Эти шлифовальные приспособления классифицируются не только по форме, но и по материалам, из которых изготовлены рабочие части.  Применяется для этого главным образом твёрдая сталь. Она достаточно жёсткая, что позволяет обрабатывать почти любые материалы.

Виды надфилей, изготовленных из разных материалов, отличаются по качественным характеристикам. Производители указывают материалы изготовления.  Эта информация позволяет пользователям подобрать нужные приспособления.

По материалам изготовления надфили подразделяются на алмазные и фогольцевые. Первые применяются для шлифовки керамических и стеклянных поделок. Название «алмазный» условно, т. к. напыление, нанесённое на поверхность, состоит не из алмазной крошки, а из специального мелко измельчённого твёрдого камня. Размеры крошек неодинаковы, и перед использованием инструмента следует это уточнить, чтобы выбрать подходящую для работы модель. Алмазные надфили эффективны, удобны в применении. Это наиболее распространённая разновидность напильников для деликатной шлифовки. Зернистость у них разная, подбирается он в зависимости от твёрдости материала, который нуждается в обработке.

Фогольцевые надфили изготовлены из стали, отличающейся повышенной прочностью. Эти модели устойчивы к износам. Применяются они в ювелирном деле, ремонте часов, где требуются детали идеально точной формы. Такие инструменты подходят для придания изделиям нужной формы, не повреждая их. Рабочие части округлые, конец острый.

Для особо деликатной отделки используются такие разновидности, как ножовочные надфили и рифели. Ими обрабатываются детали, доступ к которым затруднён. Рифель изогнут, что позволяет проводить обработку криволинейных поверхностей. Для его изготовления используются металлические сплавы, обладающие свойствами притяжения (магнитными). Это требуется для поднятия пыли, которая осыпается с насечки. Её нужно отделить от крошек драгоценного металла. Ножовочная модель применяется для выпиливания канавки или узкого паза. Пазовый надфиль предназначен для обработки небольших участков, которые недоступны для других напильников.

Малоизвестные и необычные факты про напильник

Рассмотрим то, о чем вы ранее не слышали:

1. Мало кто знает, но для того, чтобы при работе с древесиной напильник как можно меньше забивался опилками, следует его рабочую поверхность заранее обработать простым мелом. После подобной процедуры напильник будет куда проще очищать от древесины, причем эффективность инструмента не пострадает.
2. Как уже упоминалось, напильники являются самыми «широкими» инструментами. Тип инструмента будет определен по сечению, потому что определенное сечение подойдет лишь для определенного материала. Стандартные напильники подойдут для работы с цветными металлами, крестовые для работы с черным металлом, фрезерные для дерева. Рашпильные подойдут для резины, древесины и кожи.
3. Чтобы напильник по металлу стал таким же острым, как и раньше, чаще используйте разные растворы кислот. Инструмент следует опустить на ½ или 1 час в банку с кислотой, и, как правило, для этих целей применяют серную или уксусную кислоту (но слабый раствор). После напильник промойте в каустической соде и просушите – засечки будут как новенькие.
4. Почему-то некоторые люди считают, что надфиль является жаргонным наименованием напильника, но это не так. Это немецкое слово, которое означает «игольчатый напильник», и его применяют для выполнения тонких работ. Рифель же является специфичным напильником, который будет отличаться от большинства аналогичных инструментов тем, что имеет необычную рабочую часть. В большинстве случаев она очень изогнута, и такой инструмент применяют для работ с кривыми поверхностями.
5. Можно сделать напильник не только из металла. Возможно, вы и не знали, но в старину напильники делали из кожи рыбы. Лучшие инструмента получаются из кожи акулы. На данный момент такая технология производства практически не применяется, хотя небольшое число тихоокеанских народов до сих пор пользуются такой методикой.

Навык использования напильника является полезным по всех домашних делах. Этому вовсе несложно научиться, достаточно лишь немного попрактиковаться. Трудолюбие и усердие помогут освоить такой несложный инструмент, а это точно пригодится в будущем

Важно отметить и то, что подбирать следует такие инструменты, которые будут качественными, так как иначе простая работа способна превратиться в настоящую пытку

Формы надфилей и их применение

Мастера нередко используют целый набор мини-напильников в определенной последовательности.

Многоступенчатая обработка детали позволяет добиться оптимального состояния, подкорректировать все огрехи без особого труда.

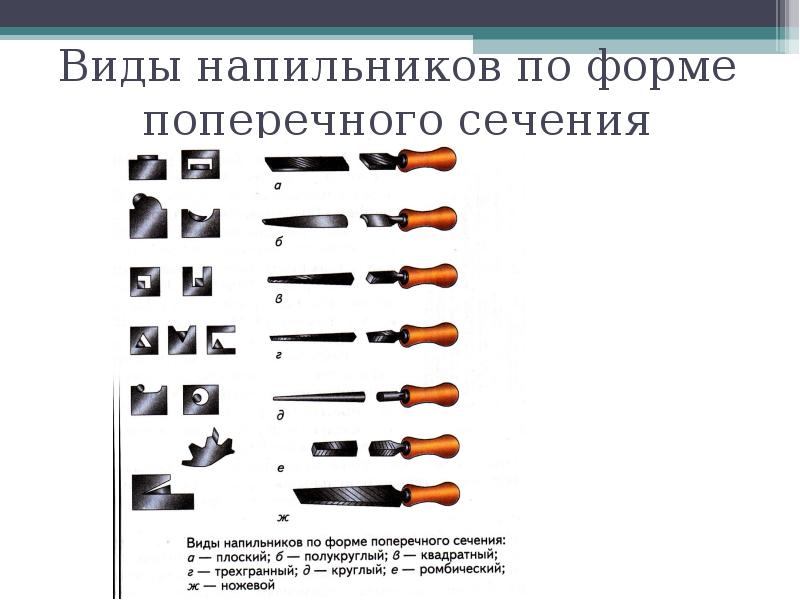

По профилю инструмент подразделяется на следующие типы:

• трехгранные остроносые (треугольные). Имеют три равные грани, соответственно три рабочих ребра. Такая форма годится для обработки углов, расстановки угловых насечек, обточки мелких пазов внутри и снаружи;
• трехгранные тупоугольные. Напоминают треугольник с равными сторонами и тупым углом. Может иметь 1 или 3 грани разной текстуры. Применяется для обработки углов, средних и крупных отверстий;
• клиновидные. Обладают одним ребром и двумя рабочими гранями с острым концом. Подходят для обработки клапанов, мелких углов, кастов, пропиливания высечек;
• ромбические. Удобны для изделий с разными углами в форме. Рабочие поверхности складываются в ромб с острыми гранями. Кончик притуплен;
• полукруглые. Одна сторона плоская, другая — овальная. Насечки по всему инструменту. В сечении — сегмент. Универсальный вид, поскольку можно обработать и округлые и плоские поверхности. Неотъемлемый инструмент ювелира при изготовлении колец;
• плоские тупоносые. Прямоугольные, с четырьмя вытянутыми сторонами. По две широкие и узкие рабочие грани. Можно обрабатывать разнообразные пазы, ровные элементы;
• плоские остроносые. Прямоугольники с острым концом. Применение аналогично тупоносым, но больше возможностей для труднодоступных мест;
• квадратные. Имеют сечение в форме квадрата. Все поверхности рабочие. Используются для опиловки люфтов, насечек, пазов с прямыми углами;
• овальные. Служат для округлых деталей, создания плавных линий. В сечении выглядят как овал. Кончик часто заострен;
• круглые. Круглая рабочая часть, тупой или острый кончик. Насечки по всей окружности. Идеально подходят для корректировки рельефных, округлых поверхностей;
• пазовые. Очень похожи на плоский тип надфилей. Главное отличие — закругленные торцы. Нос может быть острым или тупым. Широко применяются для обработки отверстий разного формата;
• разновыпуклые. Похожи на двояковыпуклую линзу. Насечка на обеих рабочих сторонах, нос заострен. Отлично выравнивают форму кольцам изнутри;
• ножевидные. Выглядят аналогично бытовому кухонному ножу. Чаще всего служат для зачистки деталей от грязи, ржавчины, налета, тонкой заточки, подгонки;
• игольчатые. Отличительная особенность — короткая рабочая часть. Напилок без ручки имеет длину всего 25 — 55 мм. Хвостовик квадратного сечения, острый кончик. Используется ювелирами для шлифовки поверхностей. В остальных областях изредка применяется для труднодоступных мест. Также называется надфилем для золота;
• бархатные. Надфили такого типа служат для самой нежной обработки. За один взмах они снимают 0,05 мм без видимых следов. Такой эффект возможен благодаря 25 — 80 зубчикам на каждый сантиметр рабочей поверхности;
• рифели. Надфели специального назначения. Главным образом используют ювелиры. Форма изогнута наподобие серпа или крючка, сплав с магнитной добавкой. Ими обрабатываются звенья цепочек, золотые кольца. Магнитная составляющая позволяет стряхивать крошку металла, чтобы мусор не мешал крайне тонкой работе;
• надфили для заточки пильных цепей, например, бензопилы. Ручные варианты имеют направляющую плоскость и рабочий стержень с насечками. Форма и размер подбираются в соответствии с шагом цепи. Выдержать калибровку таким надфилем бывает достаточно сложно. Значительно упрощает работу с бензопилой электрический или пневматический вариант. Выглядят они наподобие ленточных шлифовальных машин. Движение осуществляется за счет ремня и двигателя, в комплектах несколько насадок. Такие приборы также активно применяются в автомобильной индустрии, обточке стекла и алюминия;
• двухконцевые. Ручка у таких инструментов находится по центру длины. Рабочие поверхности расположены как с правого, так и с левого края. Часто используется граверами, ювелирами для мелких деталей.

Учесть вид работы при подборе надфиля очень важно. Качество обработки напрямую зависит от свободы доступа к элементу, удобства манипуляций, правильной формы рабочей части

Классификация напильников

Существуют разные типы напильников. Эти приспособления разделяются по нескольким факторам:

• виду насечек;
• форме приспособления для работы с заготовками;
• предназначению.

О каждой из представленных групп следует поговорить более подробно.

Типы напильников по металлу

Особенности

В понимании людей, не связанных с металлообработкой, приспособление, предназначенное для шлифовки металлических заготовок — это инструмент, состоящий из рабочей прямоугольной части, которая соединена с ручкой. На прямоугольнике из металла находятся зазубрины. Они снимают часть металла при передаче усилий. Однако бывают разные формы рабочей части.

Напильник не может изготавливаться из мягких материалов. Сталь, используемая для них, должна быть тверже обрабатываемых поверхностей.

Виды насечек

Насечки напильника играют прямую роль при работе с разными материалами. Чтобы нанести их на рабочую поверхность инструмента, применяется несколько технологических операций — точение, фрезерование, насекание, протягивание, нарезание.

Разновидности насечек напильника:

1. Одинарные — предназначены для работы с мягкими материалами: сплавами цветных металлов, деревом пластиком.
2. Двойные — представляют собой дополнительную и основную насечки. Дополнительная прилегает к основной под углом. Такая конструкция позволяет работать с твердыми материалами. Связано это с тем, что две насечки снимают слой материала при этом измельчая появляющуюся стружку.

Инструменты классифицируются по размеру зубьев. Это показатель зависит от того, сколько насечек присутствует на рабочей части. Чем их меньше, тем больше изготавливается зуб. Существует 5 номеров размеров зубьев:

1. Номера 0, 1 — применяются для грубой обработки металлических поверхностей. Зубья самые большие, позволяют быстро снимать много материала за малый промежуток времени. Недостаток таких приспособлений — низкая точность обработки.
2. Размеры 2,3 — используются, когда нужно очистить слой до 0.06 мм.
3. Размеры 4, 5 — применяются для финишной обработки деталей. Снимают малый слой материла, что позволяет проводить точные операции, доводить заготовку до требуемых габаритов.

Желательно иметь все номера, чтобы постепенно обрабатывать рабочую поверхность.

Типы напильников

По предназначению выделяются такие виды напильников:

1. Ручной инструмент общего назначения. Используются при проведении слесарных работ. Насечка двойного вида. Размер зубьев выбирается зависимо от требуемого качества обработки.
2. Приспособления специального назначения. Применяются на заводах, занимающихся металлообработкой. С их помощью исправляются дефекты, остающиеся после обработки заготовок станками. Выдерживают длительную активную эксплуатацию.
3. Надфили — самая распространённая группа, которая состоит из 11 подгрупп моделей разной формы. Имеют насечки пятого номера, малый размер. Надфили используются для точной обработки деталей.
4. Рашпили — модели большой длины, с крупными зубьями. Используются при грубой обработке металла.

Выбирать приспособление требуется исходя из его размера, формы, величины зубьев.

Форма напильников

Напильники по металлу классифицируются зависимо от формы. Существуют следующие виды инструментов:

1. Плоские — классическая форма приспособлений для обработки металлических поверхностей.
2. Трехгранные — с их помощью растачиваются пазы, канавки, отверстия.
3. Квадратные — используются при работе с отверстиями сложной формы.
4. Полукруглые инструменты — их помощью растачивают отверстия большого диаметра.
5. Круглые — используются для расточки овальных круглых отверстий разного диаметра.
6. Ромбовидные — обрабатывают зубья деталей, шестерни, оснастку.

Формы напильников
