Сфера применения
Нержавейка aisi 316L, благодаря своим антикоррозийным показателям и механической прочности, применяется во многих промышленных отраслях. Также сталь аиси 316l соответствует гигиеническим требованиям, поэтому применяется:
- в изготовлении резурвуаров и контейнеров для хранения химических веществ;
- в пищевой, фармацевтической и медицинской сфере;
- в нефтеперерабатывающей, горнодобывающей, бумажно-целлюлозной, машиностроительной отраслях;
- в строительстве и архитектуре;
- в изготовлении изделий и емкостей для работы в растворах большинства кислот (серная, щелочная, фосфорная, лимонная, молочная и пр.);
- в изготовлении посуды и столовой утвари.
Сталь 316L легко поддается обработке, поэтому из нее изготавливают всевозможный металлопрокат: трубы, листы, профили и пр.
Сварка
Нержавеющая сталь 316 L / SS 316 L отлично сваривается стандартными методами. Обработка стали aisi 316L термическим способом после сварки не нужна, шов же необходимо очистить от окалины и пассивировать.
Физические свойства
Сталь AISI 3161 за счет наличия в составе молибдена может применяться в условиях воздействия морской воды. Высокая степень сопротивлению коррозии достигается также за счет увеличения концентрации хрома. Основными физическими свойствами назовем:
- Твердость по Бринеллю 165 НВ.
- Плотность не более 7,89 г/см3.
- Предел прочности или временное сопротивление разрыву 485 МПа.
- Относительное удлинение не превышает 40%.
- Температура плавления более 1440 градусов Цельсия. за счет этого материал способен выдерживать существенный нагрев.
- Модуль упругости составляет 200 МПа.
Свойства aisi 316
Благодаря своим особым эксплуатационным характеристикам нержавеющая сталь получила самое широкое применение.
Сферы использования сплавов — aisi 304 и 316 разница
Учитывая особенности свойств aisi 316, сталь 304 и 316 различия имеют и при применении. Хотя при обычных условиях эксплуатации они полностью взаимозаменяемы.
За счёт своей стойкости к образованию всех видов коррозии в морской воде, прежде всего сплав 316 незаменим в кораблестроении и транспортной области – контейнеры, агрегаты и установки на суднах, элементы морских приборов. Также он широко используется в нефтехимической промышленности, нефтеперерабатывающей, — добывающей, в химической и горнодобывающей отрасли. Из данного сплава выгодно изготавливать баки и контейнеры для хранения и транспортирования агрессивных жидкостей, так как они наиболее долговечны.
Во всех сферах, в которых используются обе стали, нет необходимости решать, aisi 304 aisi 316 что лучше, поскольку по всем другим эксплуатационным показателям они аналогичны.
- Трубопроводы
- Металлические конструкции
- Элементы техники
- Узлы и детали в машиностроении
Химические свойства
Сталь 316L отличается повышенными коррозионностойкими свойствами по причине наличия в своем составе таких металлов как хром, никель и молибден. Сплав не взаимодействует с кислородом и другими газами, которые содержатся в атмосфере, при температуре окружающей среды до 500 ºC. Не вступает в химические реакции как с пресной, так и морской водой.
Марка 316L инертна к большинству кислот. В частности, она имеет высокую степень коррозионной стойкости к серной и азотной кислотам. Чуть меньше к муравьиной и фосфорной. Помимо этого, 360L также хорошо себя проявила при работе в щелочной среде.
Сфера применения нержавеющей стали 10х17н13м2т
Из этого вида стали производят широкий ассортимент продукции;
- оборудование для химической, пищевой и фармацевтической отрасли;
- трубы и резервуары для хранения и транспортировки агрессивных сред (кислот, щелочей);
- несущие металлоконструкции в строительной сфере;
- крепежные соединения и другие детали в общем машиностроении;
- элементы декора для отделки интерьеров и фасадов;
- ювелирные украшения (полированная сталь по своему внешнему виду ничем не уступает белому золоту, при этом она намного дешевле драгоценного металла).
Представленный выше перечень далеко не полный, к нему можно добавить кухонную утварь (из этой стали изготавливают тарелки, ложки, кастрюли и другие кухонные атрибуты). Практичность (легко моется), прочность и устойчивость к образованию коррозии делают эту сталь одной из самых востребованных на рынке.
Тепловая обработка может подразумевать отпуск и отжиг. В первом случае происходит нагрев нержавейки до 200-400 градусов с последующим охлаждением на открытом воздухе. Такой тип тепловой обработки нужен для снятия внутренних и поверхностных напряжений в стали. Во втором случае происходит нагрев металла до 10100-1120 градусов с последующим охлаждением в воде. Такая тепловая обработка обеспечивает создание гранецентрированной кристаллической решетки, а значит, и основных свойств металла.
Широкая востребованность этой марки объясняется и легкостью в механической обработке (прокатке, резке, точению сверлению, ковке и при других способах воздействия), механическая обработка может производиться как с холодным, так и с разогретым металлом.
Популярные марки
В некоторых случаях под понятие пищевой может попасть и другая марка, не предполагающая контактирования продуктов при длительном воздействии агрессивных сред. Для изготовления обеденных приборов используют сталь, обладающую меньшим антикоррозийным потенциалом.
Виды нержавейки:
- 08Х18Н10 (AISI 304) – распространенная марка пищевой стали, нержавейка, используемая в пищевой промышленности, не взаимодействующей с каустической содой и активными сульфаминовыми растворами. Уникальный состав 08Х18Н10 допускает возможность электрической полировки изделий, обеспечивает прочность при межкристаллитной коррозии и высокий уровень свариваемости.
- 08Х13 (AISI 409) – популярная марка стали пищевой нержавейки для изготовления кухонной бытовой утвари, характеризуется высокими эксплуатационными свойствами.
- 20Х13–40Х13 (AISI 420) – данный состав приемлем для любых видов моек бытового и производственного порядка, посуды для тепловой и гигиенической обработки продуктов. Сплавы этого типа отлично противостоят ржавлению при высоких температурах, высокопластичны и износостойки.
- 12Х13 (AISI 410) – пищевая марка стали-нержавейки в составе оборудования в сфере виноделия, изготовления алкогольных напитков, переработки отходов. Сплав обладает повышенной жаропрочностью в слабоагрессивной среде, устойчивостью к коррозии, ударной вязкостью.
Нержавейку видов 12Х18Н10Т и 08Х18Н10Т легко обрабатывать, сваривать, полировать, её используют в медицине, пищевой, спиртовой, нефтевой промышленности.
Популярные марки пищевых сталей
| EN10088-2, EU | ГОСТ, РФ | AISI, США | JIS, Япония | Германия, DIN |
| 1.4301 | 08X18H10 | 304 | SUS304 | XBCrNi18-10 |
| 1.4016 | 12X17 | 430 | SUS430 | XBCr17 |
| 1.4401 | 03X17H13M2 | 316 | SUS316 | X5CrNiMo17-12-2 |
| 1.4541 | 12X18H10T | 321 | SUS321 | XBCrNiTi18-10 |
Свойства в низких температурах (316 AISI)
| Температура, °C | Предел Упругости, (0.2 %), Rp0,2 (условный предел текучести) N/mm2 | Предел прочности (при растяжении), N/mm2 | Rp m | Ударная вязкость, J |
| -78 | 820 | 400 | 180 | |
| -161 | 1150 | 460 | 165 | |
| -196 | 1300 | 580 | 155 |
Сопротивление коррозии
Кислотные среды
В таблице приведены общие значения для наиболее распространенных типов кислот и растворов из них.
| Температура, °C | Концентрация, % к массе | Серная кислота | Муравьиная кислота | Фосфорная кислота | Азотная кислота |
| 80 | 10 | 2 | |||
| 20 | 2 | ||||
| 40 | 2 | 1 | |||
| 60 | 2 | 1 | |||
| 80 | 2 | 1 | 1 | 1 | |
| 100 | 2 | 2 | 2 | ||
| 20 | 10 | ||||
| 20 | 1 | ||||
| 40 | 2 | ||||
| 60 | 2 | 1 | |||
| 80 | 1 | 1 | 1 | ||
| 100 | 2 | 2 | 1 |
Код:
0 = высокая степень защиты (скорость коррозии не превышает 100 mm/год); 1 = частичная защита (скорость коррозии составляет от 100m до 1000 mm/год); 2 = non resistant – (скорость коррозии превышает 1000 mm/год).
Атмосферные воздействия
В таблице приведены значения скорости коррозии при атмосферных воздействиях на нержавеющую сталь AISI 316 и другие металлы. Скорость коррозии была рассчитана с учетом воздействия на металлы на протяжении 10 лет.
| Окружающая среда | Сельская | Индустриальная морская | Морская | |
| Скорость коррозии (mm/год) | 316 AISI | 0.0025 | 0.0051 | 0.0076 |
| углеродистая сталь | 5.8 | 46.2 | 34.0 | |
| Алюминий-3S | 0.025 | 0.686 | 0.432 |
Тепловая обработка
Отжиг
Отжиг нержавеющей стали осуществляется при температуре от +1010 до +1120 °C, после чего обязательно выполняется быстрый отпуск в воздухе или воде. Лучшие антикоррозийные свойства стали достигаются, когда обжиг осуществляется при температуре +1070 °C и с последующим моментальным охлаждением в воде.
Отпуск (снятие напряжения)
Отпуск стали осуществляется путем нагрева до +200–400 °C, после чего должно быть произведено воздушное охлаждение.
Горячая обработка (интервал ковки)
Начальная температура при горячей обработке должна быть около +1200 °С, а конечная температура – опускаться до +930–980 °С. После выполнения горячей обработки нержавеющая сталь обязательно должна проходить отжиг.
Состав
Сталь AISI 430 (характеристики – ниже) состоит из безопасных и недорогостоящих веществ, что уменьшает ее себестоимость. Нужно знать, что основным ее составляющим компонентом является железо. Оно обеспечивает некоторые уникальные свойства, за счет них данный вид стали получил максимальное распространение.
Также в состав входят такие вещества, как углерод, сера, марганец, хром, кремний и некоторые другие.
О том, какие же они придают стали преимущества и недостатки, а еще как именно влияют на обработку материала, поговорим чуточку позже. В целом они позволяют обеспечить низкую стоимость, а также простоту добычи и переработки.
Нержавеющая сталь AISI 316 , AISI 316L, 316Ti
Улучшенная версия AISI 304(08Х18Н10)(с добавлением молибдена), что делает ее особенно устойчивой к воздействию коррозии. Технические свойства этой стали при высоких температурах гораздо лучше, чем у аналогичных сталей, не содержащих молибден.(Молибден(Mo) делает сталь более защищенной от питтинговой коррозии в хлористой среде, морской воде и парах уксусной кислоты). Сталь AISI 316 является кислотостойкой нержавеющей сталью с повышенным содержанием никеля добавлением молибдена. Сталь устойчива к коррозии в различных средах и сохраняет свойства даже при повышенных температурах. Металл отличается хорошей свариваемостью и способностью к формообразованию.
Благодаря высокой коррозионной стойкости металл служит основой для изделий, используемых в большинстве агрессивных сред.
Особенно эффективно использовать сталь AISI 316 в сильноагрессивных средах: серной, фосфорной, борной, муравьиной, уксусной, щавелевой, молочной и других кислотах, морской воде. Такие характеристики делают металл крайне востребованным в химической, нефтехимической, пищевой промышленности. Кроме того, он используется в составе различных инженерных сооружений, находящихся в условиях агрессивной внешней среды. Сталь не оказывает негативного воздействия на качество воды, поэтому ее оптимально использовать для производства труб для трубопроводов. Свойства стали сделали ее востребованной в отраслях промышленности, где предъявляются высокие требования к гигиене.
AISI 316L(03Х17Н13М2)
Сталь аналогичная AISI 316(08Х17Н13М2) с очень низким содержанием углерода. Особенно подходит для изготовления сварных конструкций. Обладает высокой устойчивостью к межкристаллитной коррозии, применяется в температурных режимах до 450°С.
Область применения:
AISI 316(08Х17Н13М2) и 316L(03Х17Н13М2) используются для химического оборудования, инструментов, вступающих в контакт с морской водой и атмосферой, при изготовлении оборудования для проявления фотопленок, в установках для переработки пищи, емкостях для отработанных масел.
AISI 316Ti(08Х17Н13М2Т)
Наличие титана(Ti), в пять раз превышающее содержание углерода, обеспечивает стабилизирующий эффект в отношении осаждения карбидов хрома(Cr) на поверхность кристаллов.
Область применения:
Детали, обладающие повышенной устойчивостью к воздействию высоких температур и к среде с присутствием новых ионов хлора. Лопасти для газовых турбин, баллоны, сварные конструкции, коллекторы. Также применяется в пищевой и химической промышленности.
Применение
Все вышеперечисленные свойства позволили 316L получить обширное использование в производстве. Рост ее значения увеличивается из года в год.
- В химической промышленности она служит материалом для изготовления изделий, которые активно взаимодействуют с кислотами и щелочами. Сюда входят различные элементы трубопроводов и емкости.
- Данная сталь отлично подходит для изготовления оборудования пищевой промышленности: виноделие, молочное производство и прочее.
- В строительство 316L применяют для возведения сварных металлоконструкций. Особенно сталь популярна при установке металлических рам в морской и пресной воде.
- В ювелирном производстве из 316L изготавливают различные виды аксессуаров и бижутерии.
Разновидности нержавеющей стали AISI 316 — 316L (российский аналог (ГОСТ) 03X17H14М3) и 316Ti (аналог В России (ГОСТ) 08X17H13М2Т)
узнать цену —>
0,6-0,8
349 990
узнать цену —>
0,9-1,5
372 990
узнать цену —>
2,0-6,0
309 990
узнать цену —>
3,0-14,0
304 990
узнать цену —>
15,0-130,0
369 990
узнать цену —>

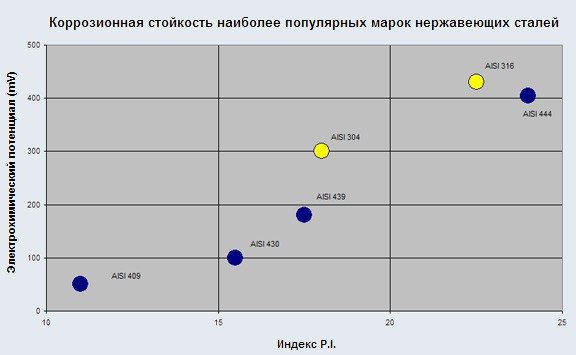

Коррозионная стойкость AISI 316
Технические характеристики стали AISI 316 и область её применения
Нержавеющий металл марки AISI 316 обладает сопротивлением межкристаллитной коррозии, имеет отличную способность к свариванию и формованию. Данные свойства делают нержавейку AISI 316 востребованным металлом для химической, нефтехимической промышленности. Низкоуглеродистая сталь особенно эффективна в сварных элементах, не требует термической обработки после сварки – достаточно лишь очистки от окалины и пассивирования.
Марка стали AISI 316 упруга, прекрасно формуется, очень пластична. Благодаря этим качествам она пригодна к таким технологическим процессам изготовления, как формирование контура, волочение, ротационная вытяжка и т.д.
Сплав этой марки инертен по отношению к воде, не выделяет токсичных веществ при контакте с любой ее формой – от морской до очищенной, питьевой. Сталь оптимальна и востребована для производства нержавеющих труб и изделий для пищевой и фармацевтической промышленности – областей, где наиболее высоки требования к стандартам качества и гигиены.
Компания «Глобус-Сталь» реализует устойчивые к кислоте различные стали марок в листовой, рулонной и ленточной форме.
Если у вас возникли вопросы об использовании, характеристиках или цене на нержавейку AISI 316 оптом и в розницу, то мы обязательно проконсультируем Вас.
Нержавейки получили самое широкое применение в самых различных отраслях промышленности. Это связано с тем, что коррозионная стойкость существенно продлевает срок службы изготавливаемой конструкции. AISI 316 и сталь 316l, особенности которых и определяют их широкое распространение, являются предложением зарубежных производителей.
Нержавеющая сталь AISI 316, 316L, 316 Ti
AISI 316, 316L, 316 Ti – нержавеющая сталь, являющаяся своего рода усовершенствованной маркой стали 304, сплав которой содержит никель и молибден.
Наличие этих элементов в нержавеющей стали значительно повышает ее антикоррозийные свойства, благодаря чему эксплуатация возможна даже в очень агрессивных средах.
Нержавеющая сталь AISI 316, 316L также отличается от стали 304 AISI повышенной прочностью, сопротивляемостью к ползучести, превосходными механическими свойствами.
316Ti AISI – стабилизированная титаном версия нержавеющей стали, которая успешно используется для сопротивления сенсибилизации на протяжении длительного времени при высоких температурах (до +800 °С).
Область применения:
Превосходные антикоррозийные свойства нержавеющей стали, а также механическая прочность делают ее очень востребованной во многих отраслях промышленности. Нержавеющая сталь AISI 316, 316L очень часто используется при производстве:
- емкостей для хранения агрессивных химических веществ;
- промышленного оборудования в химической, пищевой, фармацевтической и химической промышленностях;
- металлических конструкций и архитектурных приложений.
Химический состав (ASTM A240).
| 316 AISI | 316L AISI | 316Ti AISI | |
| C | 0.08 max | 0.03 max | 0.08 max |
| Mn | 2.0 max | ||
| P | 0.045 max | ||
| S | 0.030 max | ||
| Si | 1.0 max | ||
| Cr | 16.0 to 18.0 | ||
| Ni | 10.0 to 14.0 | ||
| Mo | 2.00 to 3.00 | ||
| Ti | — | 0.5 max | 5X%C |
Все данные, указанные в таблицах, являются наиболее распространенными свойствами нержавеющей стали, выпускаемой производителями. Однако это не означает, что они являются единственно верными.
Механические свойства при комнатной температуре.
| Предел прочности (при растяжении), N/mm2 | Rp m | Предел Упругости (текучесть), (0.2 %), N/mm2 | Rp0,2 | удлинение (% in L = 5.65 S0) | Твердость по Бринеллю — НВ | Органоле птическая проба Эриксена, мм | Устало стная прочность, N/mm2 | |
| 316 AISI | Min | 515 | 205 | 40 | — | — | — | |
| Типичн | 580 | 310 | 55 | 165 | 8 – 10 | 260 | ||
| 316L AISI | Min | 485 | 170 | 40 | — | — | — | |
| Типичн | 570 | 300 | 60 | 165 | 10 – 12 | 260 | ||
| 316Ti AISI | Min | 515 | 205 | 40 | — | — | — | |
| Типичн | 600 | 320 | 50 | 165 | — | 260 |
Свойства при высоких температурах.
Значения указаны только для марок нержавеющей стали 316 и 316 Ti, так как сталь 316L при воздействии высоких температур существенно теряет свои прочностные характеристики.
| Температура, °C | 1.0% пластичная деформация (текучесть) N/mm2 | Rp1,0 |
| 550 | 160 | |
| 600 | 120 | |
| 650 | 90 | |
| 700 | 60 | |
| 800 | 20 |
Максимум рекомендованных температур обслуживания (условия окисления):
- прерывистое воздействие +870 °C;
- непрерывное воздействие +925 °C.
Свойства в низких температурах (316 AISI).
| Температура, °C | Предел Упругости, (0.2 %), Rp0,2 (условный предел текучести) N/mm2 | Предел прочности (при растяжении), N/mm2 | Rp m | Ударная вязкость, J |
| -78 | 820 | 400 | 180 | |
| -161 | 1150 | 460 | 165 | |
| -196 | 1300 | 580 | 155 |
Сопротивление коррозии.
Кислотные среды.
В таблице приведены общие значения для наиболее распространенных типов кислот и растворов из них.
| Температура, °C | Концентрация, % к массе | Серная кислота | Муравьиная кислота | Фосфорная кислота | Азотная кислота |
| 80 | 10 | 2 | |||
| 20 | 2 | ||||
| 40 | 2 | 1 | |||
| 60 | 2 | 1 | |||
| 80 | 2 | 1 | 1 | 1 | |
| 100 | 2 | 2 | 2 | ||
| 20 | 10 | ||||
| 20 | 1 | ||||
| 40 | 2 | ||||
| 60 | 2 | 1 | |||
| 80 | 1 | 1 | 1 | ||
| 100 | 2 | 2 | 1 |
Код: 0 = высокая степень защиты (скорость коррозии не превышает 100 mm/год); 1 = частичная защита (скорость коррозии составляет от100m до 1000 mm/год); 2 = non resistant – (скорость коррозии превышает 1000 mm/год).
Атмосферные воздействия.
В таблице приведены значения скорости коррозии при атмосферных воздействиях на нержавеющую сталь AISI 316 и другие металлы. Скорость коррозии была рассчитана с учетом воздействия на металлы на протяжении 10 лет.
| Окружающая среда | Сельская | Индустриальная морская | Морская | |
| Скорость коррозии (mm/год) | 316 AISI | 0.0025 | 0.0051 | 0.0076 |
| углеродистая сталь | 5.8 | 46.2 | 34.0 | |
| Aлюминий-3S | 0.025 | 0.686 | 0.432 |
Тепловая обработка.
Отжиг.
Отжиг нержавеющей стали осуществляется при температуре от +1010 до +1120 °C, после чего обязательно выполняется быстрый отпуск в воздухе или воде.
Лучшие антикоррозийные свойства стали достигаются, когда обжиг осуществляется при температуре +1070 °C и с последующим моментальным охлаждением в воде.
Отпуск (снятие напряжения).
Отпуск стали осуществляется путем нагрева до +200–400 °C, после чего должно быть произведено воздушное охлаждение.
Горячая обработка (интервал ковки).
Начальная температура при горячей обработке должна быть около +1200 °С, а конечная температура – опускаться до +930–980 °С. После выполнения горячей обработки нержавеющая сталь обязательно должна проходить отжиг.
Нержавеющие стали марок 316 AISI, 316L AISI, 304 AISI, 304L AISI очень пластичны, поэтому с легкостью подвергаются холодной обработке – формовке растяжением, изгибу и глубокой и ротационной вытяжке.
Аустенитная нержавеющая сталь.
С повышением содержания легирующих добавок (в основном никеля) стали становятся более аустенитными и теряют магнитные свойства. Повышенное содержание легирующих добавок приводит к улучшению коррозионной стойкости, в особенности это касается точечной и щелевой коррозии. Поверхностная пленка крепка и содержит мало железа (или не содержит вообще). Для того чтобы удалить с поверхности остаточное железо и сделать поверхностную пленку значительно более равномерной и устойчивой к местной коррозии, может использоваться пассивирование. При дальнейшем повышении содержания легирующих добавок появляются так называемые дуплексные нержавеющие стали, которые обладают еще большей химической устойчивостью.
Увеличение содержания легирующих элементов всегда влечет за собой увеличение стоимости материала. Тем не менее, прочность стали возрастает, а некоторые потери можно частично восполнить, уменьшая толщину и площадь сечения.
Распространенные марки аустенитной нержавеющей стали – это 301, 303, 304, 316, 317, 321, 314 (по возрастанию содержания добавок). Там, где требуется низкий уровень коррозионной устойчивости (в определенной степени приемлема точечная коррозия и пятна ржавчины), в качестве недорогого (не аустенитного) варианта можно рассмотреть марку 3CR12.
Марка стали 301 содержит чуть меньше хрома (16-18%) и меньше никеля (6-8%), чем 304, хотя эти две марки могут совпадать по свойствам: сталь 301 хорошего качества эквивалентна стали 304 плохого качества. В зависимости от степени холодной обработки, марку 301 можно отличить от 304 по слабым магнетическим свойствам. Разновидностями марки 301 являются 301L и 301LN. Марка 301L имеет низкое содержание углерода, за счет чего более пластична, в то время как 301LN – это разновидность с меньшим содержанием азота, которая проще нагартовывается. Она также имеет более высокий числовой эквивалент стойкости к точечной коррозии (PREN), чем обычная сталь 301.
Марка 304 – это «классическая» нержавеющая сталь 18/8. Она обычно содержит 17,5-20% хрома и от 8 до 11% никеля. Как правило, она не магнитна. Преимущество этой марки состоит в том, что ее легко подвергать глубокой вытяжке при изготовлении раковин из нержавейки, кастрюль и других промышленных товаров изготавливаемых методом штампования. Она прекрасно противостоит коррозии в различных атмосферных средах, однако она довольно чувствительна к точечной и щелевой коррозии в теплых хлоридсодержащих средах и в силу этого не должна использоваться в морских условиях или в пищевой промышленности, где применяются хлоридсодержащие чистящие реагенты. Также следует избегать контактов с биологическими жидкостями.
Стали 321(12х18н10т) и 347 – это модификации марки 304, в которые был добавлен титан или ниобий для снижения чувствительности материала к выделению карбидов, возникающему в результате нагревания при сварке и приводящему к межкристаллитной коррозии.
Сталь 316 (аналог 08Х17Н13М2) – наиболее устойчивая к коррозии из распространенных марок нержавеющей стали. Она содержит от 16 до 18,5% хрома, от 10 до 14% никеля и от 2 до 3% молибдена. Это предпочтительный материал для тех случаев, когда требуется высокий уровень устойчивости к точечной и щелевой коррозии в хлоридсодержащих средах. Она часто используется в транспорте и строительстве благодаря внешнему виду поверхности, хотя воздействие теплых хлоридсодержащих сред, тем не менее, может привести к появлению неприглядных ржавых пятен и эстетически нежелательных питтингов.
Сталь марки 314 – это аустенитная нержавеющая сталь с содержанием 23-26% хрома и от 19 до 22% никеля. Она прекрасно сопротивляется коррозии и не имеет таких проблем со сваркой, как дуплексные стали.
Физические свойства
Сталь AISI 3161 за счет наличия в составе молибдена может применяться в условиях воздействия морской воды. Высокая степень сопротивлению коррозии достигается также за счет увеличения концентрации хрома. Основными физическими свойствами назовем:
- Твердость по Бринеллю 165 НВ.
- Плотность не более 7,89 г/см3.
- Предел прочности или временное сопротивление разрыву 485 МПа.
- Относительное удлинение не превышает 40%.
- Температура плавления более 1440 градусов Цельсия. за счет этого материал способен выдерживать существенный нагрев.
- Модуль упругости составляет 200 МПа.
Свойства aisi 316
Благодаря своим особым эксплуатационным характеристикам нержавеющая сталь получила самое широкое применение.
Применение
Сферы применения нержавейки:
- пищевая промышленность, кухонные приборы; с повышением уровня жизни использование стали в быту и продуктовом производстве лишь возрастает;
- нержавеющий металл широко востребован в химической промышленности — баки, ёмкости, реакторы, трубы (здесь нержавейка пищевая из марки стали 316, содержащая от 6% молибдена, является приемлемой);
- целлюлозно-бумажное производство использует нержавейку с молибденом в составе наравне также с маркой AISI316;
- электроэнергетика – сжигание нефти, угля, газа — требует нержавеющего металлопроката, начиная от малых предприятий до энергетических комплексов;
- охрана окружающей среды – сталь является расходным материалом при строительстве новых заводов согласно экологическим требованиям;
- транспортное машиностроение – для обеспечения безопасности при транспортировке грузов, при которой широко задействованы контейнеры из стали AISI316L.
Марки нержавеющей стали и их характеристики
В современном мире представлено более двухсот пятидесяти видов нержавеющей стали. Они отличаются по своим сериям или маркам и по свойствам. Самыми популярными марками нержавеющей стали в настоящее время являются те виды, которые принадлежат к 300-й и 400-й серии. Они обладают высоким уровнем стойкости к появлению коррозии. К тому же у них слой защитной пленки является достаточно прочным из-за оптимально-подобранной пропорциональности использованных при производстве элементов. Нержавеющая сталь данных серий обладает высокой прочностью и пластичностью. Она активно применяется для производства различных предметов в современной промышленности. В скором времени конкуренцию данным сериям может составить 200 серия стали, которая, по мнению потребителей, имеет оптимальное сочетание стоимости и качества.
Характеристика нержавеющих сталей aisi
На современном рынке большим спросом пользуется нержавеющая сталь трехсотой серии. Она подразделяется на несколько видов в зависимости от химического состава:
- аустенитная,
- аустенитно- ферритная,
- аустенитно-мартенситная.
В стали этих видов содержится разное количество никеля, хрома. углерода.
Нержавеющая сталь aisi 304
aisi 304 (08Х18Н10) получила широкое распространение в пищевой промышленности. Она отлично подходит для сварки и для тог, чтобы противостоять появлению ржавчины.
Нержавеющая сталь aisi 316
aisi 316 (10Х17Н13М2) образуется, если в сталь марки aisi 304 (08Х18Н10) добавить такой элемент, как молибден. Данная марка нержавейки получила широкое распространение в судостроительной, нефтегазовой и химической видах промышленности. Она устойчива к агрессивным средам.
Нержавеющая сталь aisi 316Т
aisi 316Т (10Х17Н13М2Т) обладает высоким уровнем прочности за счет того, что в ней содержится больше титана, чем в предыдущих марках. Она нашла широкое применение в области создания оборудования для химической и пищевой промышленности.
Нержавеющая сталь aisi 321
aisi 321 (12-08Х18Н10Т) самое большое количество титана среди всех марок трехсотой серии. Способна выдерживать температуры нагревания до 800 градусов Цельсия.
Нержавеющая сталь aisi 430
Среди марок четырехсотой серии наиболее широкое применение получила марка aisi 430 (12Х17). В целом вся серия характеризуется тем, что в нее входят марки нержавеющей стали, которые созданы с высоким содержанием хрома. Для марки aisi 430 характерно то, что материал отлично гнется и подвергается сварочным работам. Такую сталь можно использовать для мест с высокими температурными перепадами. Чаще всего ее используют для декора зданий и в нефтегазовой отрасли промышленности.
Нержавеющая сталь aisi 201
В двухсотой серии нержавеющей стали тоже есть достойные марки, на которые следует обратить свое внимание. Среди них наиболее сильно выделяется сталь марки aisi 201 (12Х15Г9НД)
Она отличается от более дорогих марок из других серий тем, что в ней вместо никеля используется смесь таких элементов, как азот и марганец. Благодаря своим химическим и физическим качествам она получила широкое распространение в пищевой и медицинской промышленности. Она также подходит для производства разного рода ограждений, труб. Таблица марок нержавеющих сталей и их соответствие химическому составу
| Стандарты нержавеющих сталей | Содержание легирующих элементов, % | |||||||||
| * | DIN | AISI | ГОСТ | C | Mn | Si | Cr | Ni | Mo | Ti |
| С1 | 1.4021 | 420 | 20Х13 | 0,20 | 1,5 | 1,0 | 12,0-14,0 | |||
| F1 | 1.4016 | 430 | 12Х17 | 0,08 | 1,0 | 1,0 | 16,0-18,0 | |||
| A2 | 1.4301 | 304 | 12Х18Н9 | 0,07 | 2,0 | 0,75 | 18,0-19,0 | 8,0-10,0 | ||
| 1.4948 | 304H | 08Х18Н10 | 0,08 | 2,0 | 0,75 | 18,0-20,0 | 8,0-10,5 | |||
| 1.4306 | 304L | 03Х18Н11 | 0,03 | 2,0 | 1,0 | 18,0-20,0 | 10,0-12,0 | |||
| A3 | 1.4541 | 321 | 08Х18Н10Т | 0,08 | 2,0 | 1,0 | 17,0-19,0 | 9,0-12,0 | 5хС-0,7 | |
| A4 | 1.4401 | 316 | 03Х17Н14М2 | 0,08 | 2,0 | 1,0 | 16,0-18,0 | 10,0-14,0 | 2,0-2,5 | |
| 1.4435 | 316S | 03Х17Н14М3 | 0,08 | 2,0 | 1,0 | 16,0-18,0 | 12,0-14,0 | 2,5-3,0 | ||
| 1.4404 | 316L | 03Х17Н14М3 | 0,03 | 2,0 | 1,0 | 17,0-19,0 | 10,0-14,0 | 2,0-3,0 | ||
| A5 | 1.4571 | 316Ti | 08Х17Н13М2Т | 0,08 | 2,0 | 0,75 | 16,0-18,0 | 11,0-12,5 | 2,0-3,0 | 5хС-0,8 |
| 1.4845 | 310S | 20Х23Н18 | 0,08 | 2,0 | 0,75 | 24,0-26,0 | 19,0-21,0 |
Сферы применения
Коррозионная стойкость и механическая прочность определяет то, что сталь AISI 316l применяется во многих промышленных отраслях. Кроме этом, применение нержавеющей стали AISI связано с соответствием металла самым высоким гигиеническим требованиям. Область применения следующая:
- Получение посуды и различной утвари. Возможность применения листового материала при холодной штамповке определяет то, что подобным образом часто изготавливают недорогую посуду.
- При строительстве несущих конструкций и в архитектуре. Хорошая свариваемость позволяет применять сплав при создании различных декоративных изделий.
- В машиностроительной области. В последнее время в машиностроительной области часто применяют материалы с высокой коррозионной стойкостью. Слишком высокая концентрация хрома часто приводит к ухудшению других эксплуатационных характеристик.
- В нефтепереработке и горнодобывающей промышленности. Воздействие химических веществ на поверхность металлов может приводить к окислению и появлению коррозии.
- При изготовлении контейнеров для хранения агрессивных химических веществ.
- В пищевой промышленности. При изготовлении бытовой тары и упаковок часто используют тонкие листы металла, которые характеризуются небольшим весом и устойчивостью к механическому воздействию.
- При изготовлении изделий для работы с растворами большинства кислот. Многие сплавы остро реагируют на воздействие кислот. Именно поэтому часто применяется подобный сплав, так как он характеризуется высокой устойчивостью к воздействию различных кислот.
Круг (нержавейка) aisi 316l
Зарубежные предложения также применяется для изготовления различного промышленного оборудования, что связано с легкой обработкой. На производственные площадки может поставляться металлический прокат, листы, профили и трубы. Материал хорошо обрабатывается методом сваривания, выполнять термообработку после сварки не нужно, полученный шов очищается от окалины.
