Штамповка металла (горячая, холодная) - технология, плюсы и минусы

Технологии

Зависимо от способа обработки металла, условий выполнения технологического процесса, выделяется два вида листовой штамповки — горячая и холодная. Также существуют и альтернативные методы.

Холодный метод

Технологии холодной штамповки листового металла:

Пробивка или вырубка. Эти операции можно назвать разделительными. Для их осуществления применяются пробивные, вырубные штампы.
Вытяжка. При выполнении процедуры выполняется преобразование круглых заготовок в полые цилиндры с одним закрытым концом. Для этого применяются цилиндрические штампы разной высоты.
Гибка. Может быть П-образной или V-образной. Если не учесть показатель пружинистости металла, можно испортить заготовку.
Резка. При выполнения операции применяются гильотинные ножницы. Заготовки нарезаются на отрезки, которые проходят последующую штамповку.
Отбортовка. Создаются отверстия требуемого диаметра, которые проходят отбортовку пуансоном большого размера.

Горячий метод

Этот метод подразумевает предварительный нагрев заготовки. Это необходимо, чтобы эффективно работать с заготовками большой толщины.

Металл нагревается до 1200°C в промышленной печи. Далее раскаленная заготовка подается под пресс.

Горячая штамповка

Альтернативные методы

Кроме традиционных видов штамповки, существуют и другие методики. Возможна обработка:

Взрывной волной. Осуществляются контролируемые взрывы, ударная волна от которых выгибает металлические детали в требуемую сторону. Чаще такой способ применяется при изготовлении сложных форм из крупногабаритных заготовок.
Жидкостью. Матрицу производят из металла. Внутри создается ручей. Нагнетается высокое давление жидкости, под воздействием которой ручей заполняется металлом.
Резиной. Матрица, пуансон производятся из резины. Даже с мягкими рабочими частями можно выполнять разные технологические операции — пробивку, вырубку, вытяжку, гибку.
Магнитно-импульсным генератором. Вокруг заготовки создается магнитное поле. За счет этого образуется мощная толкательная сила, которая изменяет форму детали.

Технология штамповки

Для изготовления деталей методом штамповки используют металлический лист, тонкую стальную ленту или полосу.

Чаще всего детали изготавливают методом холодной штамповки листового металла. При этом виде производства деталей, металл приобретает дополнительную прочность, что увеличивает срок службы изделия.

Горячую штамповку используют тогда, когда оборудование не может выдать мощность, нужную для деформации в нужную форму холодного металла. Или при выполнении изделия из непластичного металла. Листы для изготовления деталей горячим методом берутся толщиной менее 5 мм.

Дальнейший выбор технологии производства зависит от того, каким образом нужно воздействовать на металл, то есть технология изменения формы изделия отличается от той, что используют для разделения. В результате разделительных операций от детали отделяется часть.

Это можно делать по кривой или по прямой линии или по контуру. Металл отделяется путём сдвига частей заготовки в разные стороны. Для разделения применяется несколько операций, при которых используется пресс со специальным инструментарием.

Виды разделительных операций:

Отрезка – части металлической заготовки разделяются по фигурной линии или по прямой. Пресс для этого вида операций называют ножницами. С помощью этой операции производят готовые к эксплуатации детали и заготовки, которые затем дорабатываются иными способами.
Надрезка – операция по неполному отрезанию части заготовки под давлением с сохранением целостности детали.
Обрезка – убирается небольшая деталь заготовки, при этом часть металла идёт в отходы.
Пробивка – в листе металла формируются отверстия различной формы. Часть металлической основы будет считаться отходами и подлежать удалению.
Вырубка – формирует из заготовки изделие, контур которого замкнут.
Зачистка – позволяет убрать неровные края и придать изделию аккуратный вид, выровняв его грани.
Проколка (просечка) – в изделии делается углубление конусообразным инструментом.

Формоизменяющая штамповка деталей также имеет несколько видов. Операции этого типа используют для изменения формы и размера заготовки из листа металла, не разрушая материала.

Виды формоизменяющих операций:

Отбортовка отверстий – формирование вокруг отверстий заготовки бортиков нужной формы и размера.
Отбортовка контура – формирование по контуру изделия бортиков нужной формы и размера. Обычно этот метод применяют для обработки концов труб для фиксации фланцев.
Вытяжка – объёмная штамповка, в результате которой из плоского листа металла получаются пространственные изделия, полые внутри. Таким способом изготавливают детали полусферической, коробчатой, конической, цилиндрической и других форм. Вытяжка может быть последовательной, с плоским прижимом в плоской матрице или с крюком.
Обжим – сужение торцов деталей из листа металла, полых внутри с помощью конической матрицы. Конец детали вставляется с большой силой в воронку матрицы.
Гибка – металлическим заготовкам придают нужный по конструкции изгиб. Различают несколько типов гибки, в зависимости от конечной формы изделия: V-образная или одно угловая, U-образная или двух угловая, много угловая, трубная и криволинейная.
Формовка – при неизменном контуре изделия, изменяются размеры и форма его участков. Видов формовки несколько: она может быть с предварительным набором, а может выполняться цилиндрическим пуансоном с плоским концом.

https://youtube.com/watch?v=qlTDJtc7OQU

Горячая штамповка металла, автоматизированные линии

Сущность технологии

Сущность процесса горячей штамповки заключается в том, что готовое изделие из металла получают из нагретой до определенной температуры заготовки, воздействуя на нее давлением, для чего используется специальный штамп. При выполнении горячей штамповки температура заготовки изменяется от состояния просто нагретой поверхности до ковочной. Чтобы ограничить течение нагретого металла в ненужном направлении, на отдельных участках внутренней поверхности штампа выполняют специальные полости и выступы. Таким образом, внутренняя поверхность штампа формирует замкнутую полость (ручей), конфигурация которой полностью соответствует форме готового изделия.

Горячая объемная штамповка (ГОШ) выполняется на металлических брусках различного профиля – квадратного, прямоугольного, круглого или периодического. В отдельных случаях производство готовых изделий по технологии горячей штамповки может выполняться из сплошного металлического прутка. Изначально его часть формируется в поковку с требуемыми геометрическими параметрами, а затем ее отделяют при помощи резки. Однако, как правило, заготовки для горячей штамповки нарезают из металлического прутка.

Наибольшую эффективность штамповка деталей, предполагающая их предварительный нагрев, демонстрирует при серийном и массовом производстве. В частности, в использовании данной технологии для производства металлопродукции крупными и массовыми сериями есть целый ряд преимуществ.

Отходы металла, из которого производится продукция, уменьшаются.
Увеличивается производительность труда.
При помощи данной технологии можно изготавливать изделия даже очень сложной конфигурации.
Готовые изделия, полученные методом горячей штамповки металла, отличаются не только особой точностью геометрических параметров, но и высоким качеством поверхности.

Схема технологического процесса изготовления детали типа «шатун» методом горячей объемной штамповки Технологический процесс горячей штамповки включает в себя большой перечень операций, выполняемых начиная с момента загрузки детали из металла в зону обработки и заканчивая выгрузкой из оборудования готового изделия. Проектирование такого процесса подразумевает соблюдение следующего алгоритма:

выбрать метод, по которому будет изготовляться изделие: на штампах с открытым или закрытым ручьем;
разработать подробный чертеж готовой поковки;
установить, за сколько переходов можно сделать готовое изделие;
для каждого перехода разработать чертеж формируемой поковки;
в зависимости от требуемой мощности для каждого этапа технологического процесса выбрать соответствующее оборудование и сформировать штампы;
перед горячей штамповкой нагреть заготовку, выбрав способ нагрева и режимы его выполнения;
в зависимости от требований к качеству готового изделия определить перечень финишных операций, которым будет подвергнута поковка.

На завершающей стадии разработки технологического процесса необходимо выполнить расчет его экономических и технических показателей.

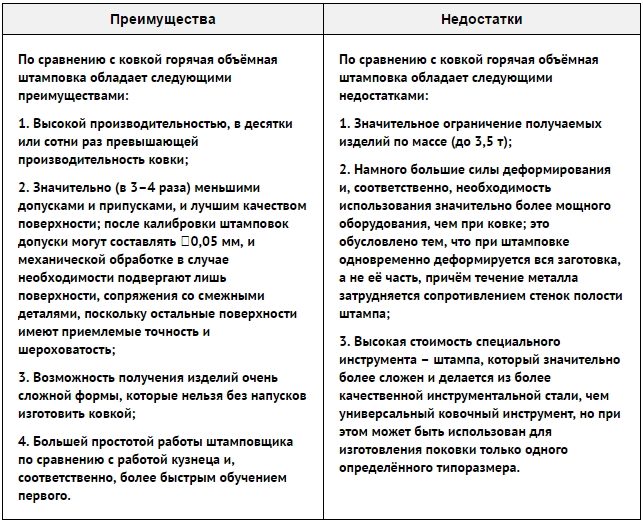

Преимущества и недостатки горячей объемной штамповки

Обработка металла, выполняемая методом горячей штамповки, может осуществляться по различным технологиям, особенности реализации которых зависят от целого ряда параметров: типа используемого оборудования, геометрических параметров и материала изготовления формируемого изделия. По технологии ГОШ можно изготавливать следующие типы деталей.

Удлиненные

В качестве таких изделий могут выступать валы различного назначения, шатуны, рычаги и другие детали подобной конструкции. Для их производства используют штамповочный пресс. Обрабатываются они методом горячей штамповки плашмя, при этом исходная заготовка подвергается операции протяжки. Заключительным этапом производства является фасонирование методом свободной ковки, выполняемое в заготовительных вальцах ковочных вальцов.

Дисковые

Это шестерни, фланцы, ступицы, крышки и другие детали круглой или квадратной конфигурации, отличающиеся относительно небольшой длиной. Чтобы изготовить продукцию данного типа, используют технологию осадки, которая выполняется в торец обрабатываемой заготовки. Для реализации такой технологии требуется использовать штамповочные переходы.

Какие операции подразумевает холодная штамповка?

В зависимости от предназначения штамповка представлена многообразными видами операций, это:

Разделительные – формирование таким способом осуществляется путем отъединения одной части заготовки от другой при помощи операций в виде резки, пробивки, надрезки, просечки, вырубки и зачистки.
Формообразующие – в этом случае формирование изделий происходит с наибольшими его изменениями, при этом сохраняя целостность, это, к примеру, кузов автомобиля. Основными действиями являются гибка, закатка краев, отбортовка, вытяжка, формовка, чеканка, обжим, правка.
Комбинированные – суть операции заключается в том, что при изготовлении одного изделия происходит одновременно несколько действий сразу. Это такие, как гибка и отрезка, вырубка и вытяжка, отбортовка и формовка.
Штампосборочные – такой метод позволяет в ходе работы соединять несколько заготовок в одну деталь. Примером этого может послужить запрессовка, холодная мягкая сварка, клепка и вальцовка.

Для таких операций на производстве используются гидравлические электромеханические прессы, где применяется усилие не более 100 тонн.

Технические	Экономические	Недостатки
С точки зрения производства, то такой способ металлообработки дает возможность делать изделия более твердыми и прочными. Кроме этого, они достаточно легкие.	Возможность широкомасштабного выпуска при минимальном расходе материалов.	К недостаткам относится тот факт, что производимая ХШ листового металла может применяться для изготовления деталей весом не более 1 тонны.
Такой процесс позволяет изготавливать необходимые детали самых различных форм, в том числе и сложных конфигураций.	Такой способ позволяет экономить сырье, что, в свою очередь, уменьшает количество отходов.
Возможность получить большое количество деталей с максимальной идентичностью.	При штамповой обработке существенно уменьшается вероятность дополнительной обработки

Видео: холодная штамповка изделий.

Как самому изготовить печать или штамп?

Нечасто обычному человеку нужна информация о том, как самому изготовить печать. Но все же бывают случаи, когда советы такого плана помогут в творчестве или реализации креативных идей. Мы собрали несколько рекомендаций, но сначала рассмотрим виды штампов и их предназначение.

Существуют печати для официальной документации:

Гербовая. Удостоверяет подлинность документов государственных учреждений.
Коммерческая. Используется индивидуальными предпринимателями и юридическими лицами.
Штамп. Заменяет рукописный текст на бланках учреждений.

Если с документами все понятно, то как промаркировать свои книги, письма, личные вещи? Привыкшие к стандартам мастера вряд ли сделают креативный эскиз изображения. Проще сделать оттиск самостоятельно. Ниже расскажем, как сделать печать в домашних условиях.

Внимание: инструкция содержит советы о том, как изготовить печать для личных нужд. Незаконное изготовление штампа в коммерческих и других целях наказывается принудительными работами или лишением свободы на срок до двух лет

В лучшем случае вам придется заплатить штраф до 80 тыс. руб. (ст. 327, пункт 1).

Изготовление штампов по металлу

Для изготовления штамповки из заготовки конструируются штампы по металлу. На первом этапе идет разработка чертежей со спецификацией и деталировкой.

Штампы состоят из следующих деталей:

Рабочие части — пуансон и матрица. Изготавливаются из инструментальной стали У8а, У10а, Х12М. После термообработки получают закалку до 60 единиц по Роквеллу.
Пуансонодержатель. Материал — Ст.3
Прокладки. Изготавливаются из конструкционной стали со степенью закалки 45 единиц по Роквеллу.
Съемник. Делается из Ст.3
Верхняя и нижняя плиты. Их толщина зависит от усилия, затрачиваемого на штамповку.
Колонки и втулки. Материалом является Сталь 20. По поверхности ведется цементация на глубину 1–1,5 мм. Затем проводится закалка этого слоя.
Хвостовик. Вставляется в ползун пресса.

Детали для изготовления штампа

Холодная штамповка металла

Холодный способ представляет собой технологическую операцию, при которой металлическая заготовка без предварительного нагрева подвергается деформации.

Листовое штампование

Детали данным методом изготовляют прессованием металлических листов, полос или рулонов. Толщина получаемой продукции не превышает 10 мм. Листовая штамповка металла востребована при массовом производстве изделий, абсолютно идентичных по форме и размерам.

Для проведения работ используется два вида прессов:

Универсальные. Они предназначены для вырубки, сгибания и вытяжки.
Специальные. С их помощью осуществляется глубокая вытяжка и специфическое выгибание деталей.

Листовая штамповка металла может проводиться на механизированном оборудовании или на пресс-автоматах.

Заготовки для работ при необходимости нарезаются с помощью механических или гидравлических ножниц. Широкие листы режутся на дисковых инструментах с цилиндрическими ножками. Криволинейный контур выполняется дисковыми или коническими ножницами.

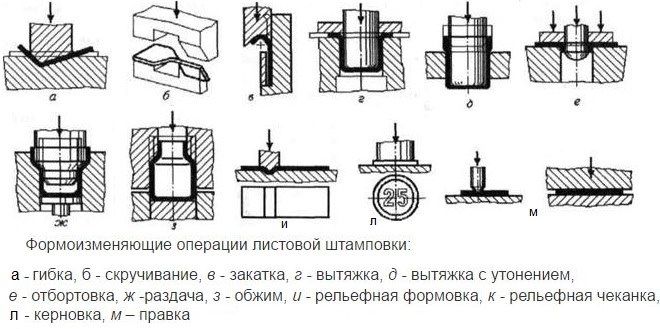

Виды операций, проводимые во время листовой штамповки

Детали изготавливают двумя способами:

Формоизменяющий. К нему относятся: скручивание, прогибание, навивание, обжим, формование, вытягивание, отбортовка. За время прохождения операции материал заготовки не разрушается, меняется только форма и размер.
Разделяющий. В него входят: нарезка, прокалывание, обрезка, пробивка и зачистка. Заготовки в данном случае разделяются во время сдвига по заданному контуру.

Плюсы и минусы метода

К недостаткам холодного листового штампования металла относится высокая стоимость оборудования. Окупаемость процесса происходит быстро только в серийном производстве.

Преимуществами данного метода являются:

Возможность выполнять параллельно несколько операций.
Получение взаимозаменяемых деталей.
Рост производительности и эффективности.
Экономичность массового и серийного производства.
Получение прочных деталей с сохранением их минимальной массы.
Точность размеров и высокое качество поверхности.

Объемная холодная штамповка

Этот универсальный метод востребован в производстве разнообразных изделий из металла. Существует несколько видов объемного штампования.

Холодное выдавливание

Заготовка помещается в полость, из которой металл выдавливается в отверстия, расположенные в рабочем механизме. Проводится на кривошипных или гидравлических прессах. Различают четыре варианта выдавливания:

прямое;
обратное;
боковое;
комбинированное.

Возможность получения изделий без разрушения и деформации заготовок – плюсы выдавливания.

Высадка

Процесс осуществляется на специальных автоматах. Штамповке подвергается прут или проволока. Они размещаются в рабочую зону и разрезаются на заготовки установленных размеров. Отрезанные части переносятся в штамповочный механизм.

Холодная объемная штамповка металла в открытых штампах

Способ основан на формовании деталей путем заполнения металлом полости штампа. Чтобы облегчить процесс и ослабить сопротивление металлической основы, детали расчленяют на переходы, между которыми они подвергаются отжигу. Благодаря этому повышается пластичность металла, сокращается риск разрушения деталей и увеличивается допустимая степень формоизменения.

Достоинства и недостатки объемной штамповки

Основным минусом данного метода является быстрое изнашивание штампов. Причиной тому служат значительные механические нагрузки, которые испытывает на себе применяемое оборудование.

Преимущества объемной штамповки:

Получение высококачественных изделий без окалины.
Прочность произведенных деталей и точность размеров за счет отсутствия окисления.
Высокая производительность.
Минимальная шероховатость поверхности изделий.
Возможность полной или частичной автоматизации.
Не нужно нагревать материал.
Эффективность использования металла.

Качество изготовления продукции зависит от правильной сборки и работы штампа.

Холодная и горячая листовая штамповка

Получение деталей из листового металла может быть выполнено в холодном или горячем виде.

Холодная штамповка

Применение холодной обработки давлением считают наиболее эффективным способом обработки листового металла. Применение такого способа выполняют в тех случаях, когда нет необходимости в дальнейшей механической обработке, например, резанием. Такой метод получения деталей применяют чаще всего при изготовлении автомобильных деталей, элементов конструкции авиационной техники и ряда других.

Использование метода холодной обработки металла давлением позволяет осуществить существенную экономию листового металла, разумеется, при грамотном раскрое листа и правильно изготовленной штамповой оснастки. Наибольшую эффективность штамповка показывает в крупносерийном и массовом производстве.

Такой способ показывает наибольшую эффективность при работе с такими сталями, как углеродистые и легированные. Кроме того, штамповкой получают детали из многих цветных металлов, например, медных или алюминиевых сплавов.

Холодная штамповка листового металла

Кроме листовых металлов, метод листовой штамповки допустимо использовать и при получении деталей из резины, картона и многих полимеров.

Как происходит штамповка?

В зависимости от того, какие технологические нормы используются, штамповка деталей может значительно отличаться.

Первый тип штамповки заключается в резке, рубке или пробивке материала – его называют разделительный.

Существует также вариант штамповки, когда происходит формовка, вытяжка, холодное выдавливание и прочие манипуляции с листовым металлом.

Также существуют горячая и холодная штамповки листового металла.

Горячую штамповку используют только на крупном производстве: используя этот метод, происходит изготовление днищ для котла, разнообразных деталей в форме полушарий, буев и пр.

Чтобы получилась объемная или плоская деталь, требуется, прежде всего, часть листового металла толщиной до 4 мм.

Перед началом работы всегда проводится расчет и соблюдаются нормы нагрева – это довольно тонкая и сложная работа, поэтому горячая штамповка не применяется в домашних условиях.

В остальном же технология и расчет аналогичны методу холодной штамповки, о котором мы поговорим дальше.

Видео:

Прежде чем приступать к работе, нужно произвести расчет и составить чертежи деталей, при этом расчет должен учитывать, что металл утягивается во время вырубки, пробивки или гибки.

При горячей штамповке, чтобы нагреть детали, используют специальное оборудование – пламенные печи или печи, работающие на электричестве, либо другое электронагревательное оборудование.

Также нужно следить, чтобы нормы процесса и правильный расчет были соблюдены.

При холодной штамповке пресс создается с помощью давления и подобное оборудование не используется.

Холодный вид штамповки металла более удобен, т.к. в этом случае возможно изготовление изделий законченного вида, которым не нужна дополнительная резка.

Во время штамповки холодного типа бывает изготовлена как объемная, так и плоская деталь крупного или мелкого размера.

ВАЖНО ЗНАТЬ: Убираем ржавчину с металла — как и чем?

В целом же технология штамповки металла выгодная процедура, т.к. она предполагает уменьшение расхода материала при высокой производительности. Особенно это заметно при массовом производстве деталей.

Оборудование холодной штамповки способно обрабатывать не только металлические объекты, но также работать с картоном, кожей, резиной, пластмассой и другими элементами.

Холодная штамповка может быть двух типов: разделительной и формоизменяющей.

Разделительная штамповка металла — это резка, вырубка или пробивка деталей.

Резка деталей заключается в разделении металлической заготовки на части по заранее определенным кривым или прямым линиям.

Резка широко применяется на производстве – с ее помощью делают готовые детали, либо раскраивают листовой металл, разделяя его на полосы нужного размера.

Для резки необходимо специальное оборудование, а именно дисковые или вибрационные, гильотинные или другие профессиональные ножницы.

Технология вырубки листового металла заключается в производстве деталей, имеющих замкнутый контур. А процесс пробивки используют, чтобы сделать в детали отверстия требуемой формы.

Штамповка заготовок может быть произведена как своими руками, так и на заказ. Однако при самостоятельной работе нужно соблюдать предписанные нормы, что не так просто.

Этот процесс включает следующие элементы: гибку, вытяжку, отбортовку, обжим и формовку. С помощью процесса гибки создают детали с изгибом.

Видео:

При вытяжке из плоской заготовки изготавливается объемная полая пространственная деталь.

Путем вытяжки возможно сделать из заготовок объекты цилиндрической, полусферной, коробчатой или конической формы.

При отбортовке на детали делают борты, идущие вокруг наружного контура листа и возле заранее изготовленных отверстий.

Процессам обжима подвергается обычно объемная или имеющая полость деталь – с его помощью детали приобретают суженную концевую часть.

Происходит это с использованием конической матрицы с помощью наружного обжатия листового металла. При формовке форма деталей изменяется, сохраняя форму контура снаружи.

Стоит отметить, что чаще всего объемная штамповка изделий из металла делается на заказ, т.к. требуется необходимое оборудование, которое не сделать в домашних условиях.

Сферы использования

Промышленное производство не обходится без холодной и горячей штамповки. С помощью этих методов за небольшой промежуток времени можно создать как мелкие, так и крупные детали. Горячая штамповка применяется там, где нужно получить объемные детали.

При штамповке фланцев применяются 2 метода:

В процессе ковки используются гидравлические прессы. Здесь под действием давления идет затекание металла в полость, которая изготовлена в бойке. Это пространство соответствует форме получаемой детали.
При использовании листового металла в качестве заготовки применяются кривошипно-шатунные прессы. В них вставляется штамп и подается листовой металл. Под давлением происходит вытяжка фланца.

Суть технологии

Горячая штамповка металла заключается в нагревании изделия и давлением заданного штампа формируется деталь. При этом изменение температурного режима производится до состояния, который бы образовался при ковке.

Чтобы не было вытекания металла, в конструкции штампа предусматриваются специальные полости в виде выступов. Так формируется поверхность в виде ручья соответствующая замкнутому типу, а конфигурация выполненного изделия соответствует его форме.

Исполнение горячей штамповки производиться из разнопрофильных брусков сечения: прямоугольного, квадратного или круглого. В исключительных случаях технологический процесс штамповки изделий выполняется из прутка. Для начала производят поковку с заданными размерами, а после ее делят на части. Заготовки для штампов выполняют обычно из металлического прутка.

Эффективность технологического процесса заключается в том, что ее можно применять в производстве серийных заготовок.

При применении этой технологии предприятия имеют множество преимуществ:

Снижается процент образования металлических отходов.
Производительность труда растет.
Возможность выполнения сложных конструктивных элементов.
Обеспечение точности геометрических размеров.
Заготовки отличаются высоким качеством поверхности.

Технология изготовления детали объемной штамповкой следующая:

резка заготовки в размер;
нагревание в печи;
1 переход;
2 переход;
3 переход;
устранение облоя и обработка металла.

По технологии штамповки выполняется огромный перечень действий от загрузки болванки в обрабатываемую зону, завершая изыманием из печи. Алгоритм подразумевает выполнение работ:

Штампы используются с закрытым или открытым ручьями.
Выполнить конструкторскую документацию на разработку поковки.
Продумать за какое количество переходов выполняется заготовка.
Выбрать подходящее оборудование, продумать, какие использовать штампы.
Произвести нагрев поковки, выбирая способ нагрева штампа и режимов работы оборудования.
Исходя из требований качества обработки детали, произвести оценку, какие завершающие операции проводить.
Подсчитать технико-экономические показатели заданного техпроцесса.

По отношению к ковке метод горячего штампования обладает своими достоинствами и недочетами:

№ п/п	Достоинства	Недостатки
1.	Высокая производительность трудового процесса	Лимиты по массе получаемых деталей и заготовок, не более – 3,5 тонн
2.	Качество обрабатываемой поверхности, допуском и припусков почти в 4 раза меньше; при выполнении калибровки получаемые допуски составляют 0,05 мм, поэтому мехобработке подвергаются лишь места сопряжений со смежными изделиями, а остальных поверхностей достаточная шероховатость и точность	Деформация выше, исходя из этого, используется мощное оборудование, это происходит, потому что деформации подвергается заготовка полностью, при этом течь металла подвергается сопротивлению, создаваемого стенками штампа
3.	Возможность получения конструктивных элементов сложной конфигурации	Достаточно высокая цена оборудования, так как оно сложное и выполняется из качественного материала, а применяется лишь для изготовления одного вида изделия
4.	Простота выполняемых операций, для этого необязательно иметь большой стаж работы, программа обучения штамповщика несложная
