Как правильно лудить электрические провода

Преимущества медного луженого провода

Лужение поверхности меди оловом защищает ее от разрушительного воздействия атмосферного кислорода, повышает прочность на разрыв и устойчивость к перелому при многократном сгибании, упрощает процесс пайки. Полуда – так называется пленка олова – также защищает медь от вредного влияния серы, входящей в состав резины и пластика, из которых изготавливается изоляция провода. Вследствие всего этого возрастает срок службы провода.

Если подвести итог, то кабели с медными лужеными жилами:

• прочнее
• долговечнее
• более гибкие
• проще в монтаже

Основным потребителем медных луженых проводов является электронная и электротехническая промышленность.

Как залудить паяльник с медным жалом?

Сам процесс покрытия сложностей не вызывает. Любой вид расплавленного припоя – оловянный, свинцовый либо серебряный, отлично ложится на разогретую медь. При одном условии – металл должен быть чистым. А это возможно только в холодном состоянии. Температура является катализатором окисления, снижая адгезию до нуля. А холодный припой не плавится. Круг замкнулся?

Если знать, как очистить жало паяльника, вы сможете восстановить его работоспособность за несколько минут.

Удаление окалины, шлаков, подгоревших остатков канифоли и пластиковой изоляции можно производить и на холодном паяльнике. Правильнее будет вытащить (аккуратно) медный стержень из корпуса, и зачистить его отдельно от нагревателя.

Важно! Та часть стержня, которая находится внутри нагревательного элемента, также окисляется. Подробное видео как восстановить необгораемое жало паяльника

Подробное видео как восстановить необгораемое жало паяльника

Это не принципиально, тепло от спирали все равно хорошо передается. Хуже, когда на внутренней части жала появляется окалина. При таком загрязнении теплопередача ухудшается, и электроэнергия расходуется впустую.

Для начала необходимо зачистить медь до состояния нового изделия. Это можно сделать наждачной бумагой. Сначала крупной, затем нулевкой. После нужно заполировать поверхность, гладкая структура медленнее окисляется. Хотя достаточно и простой наждачки. Грязь и шлаки удалили, и жало тут же покрылось тонким слоем окисла.

Совет: Для того чтобы медь прослужила дольше, и медленнее окислялась, жало можно оковать. Делается это буквально молотком на наковальне. При должной аккуратности вы сможете укрепить поверхность и придать нужную форму кончику медного прутка.

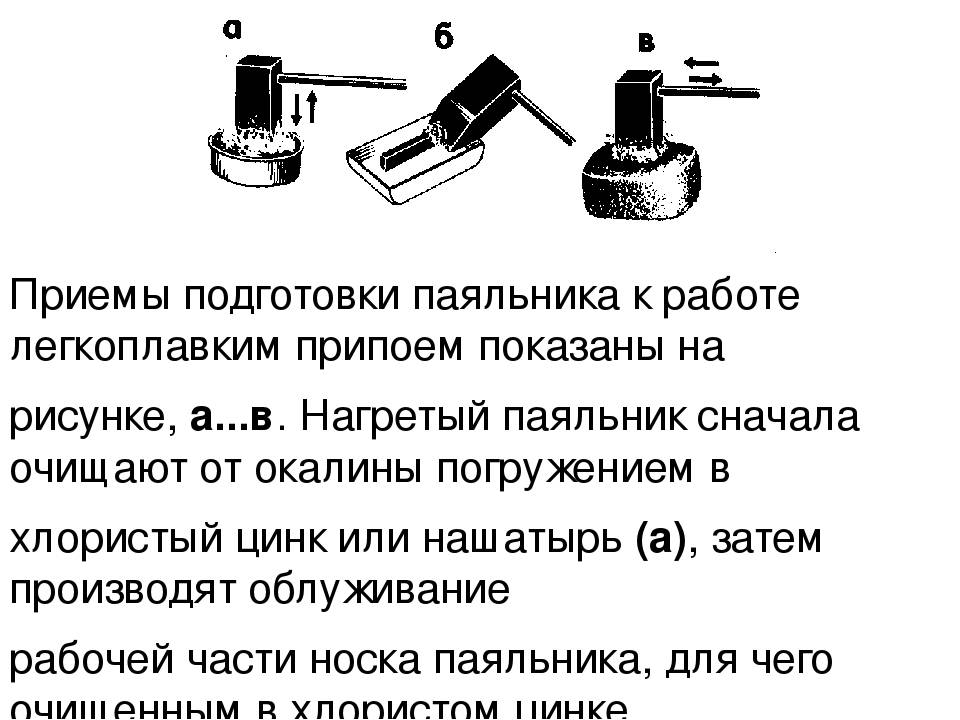

1. Следующий этап – правильно залудить жало, пока оно не покрылось шлаками. Нагреваем паяльник до рабочей температуры. Проверенный (но очень дымный) способ – погрузить свежезачищенный кончик в баночку с канифолью и бросить туда же несколько кусочков припоя. Расплавленный флюс не даст меди окислиться, а припой моментально покроет чистое жало. Недостаток – запах и обильный дым;

В квартире такую процедуру не проведешь, разве что на балконе. Затем нужно с усилием обтереть залуженный кончик толстым сукном (чтобы не обжечь пальцы). Расплавленный припой буквально вотрется в медь, и паяльник готов к работе. Только сукно должно быть натуральным, не синтетическим. Иначе материал расплавится и пригорит к жалу.

Такую процедуру проводят после длительного перерыва в работе. Когда грязный и зашлакованный инструмент провалялся полгода в чулане.

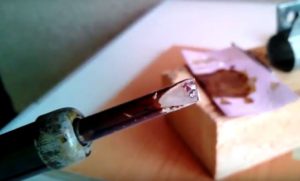

Следующий способ не такой дымный, но более трудоемкий. На ровную поверхность кладем сукно, на него кусок канифоли. Заранее готовим пруток припоя. Макаем очищенное жало в канифоль, и с усилием натираем поверхность оловом;

Повторяем процедуру несколько раз. Затем убираем канифоль и натираем паяльник о сукно в лужице расплавленного флюса, закрепляя слой.

Результат близок к идеалу, и практически без дыма и запаха. Можно проделывать в помещении.

Травление печатной платы

4) Следующий этап – травление. Вся та область медной фольги, которая не покрыта тонером должна быть удалена, а медь под тонером должна остаться не тронутой. Сперва нужно приготовить раствор для травления меди, самый простой, доступный и дешёвый вариант – раствор лимонной кислоты, соли и перекиси водорода. В пластиковой или стеклянной ёмкости нужно размешать одну-две столовые ложки лимонной кислоты и чайную ложку поваренной соли на стакан воды. Пропорции не играют большой роли, можно высыпать на глаз. Тщательно перемешать и раствор готов. Нужно положить в него плату, дорожками вниз для ускорения процесса. Также можно слегка подогреть раствор, это ещё увеличит скорость процесса. Примерно через пол часа вся лишняя медь вытравиться и останутся только дорожки.

Уход за паяльником

Как и любой другой инструмент, паяльник требует ухода. Время от времени жало у паяльника выгорает, на нём появляются рытвины и неровности. Устраняется выгорание затачиванием жала и его лужением

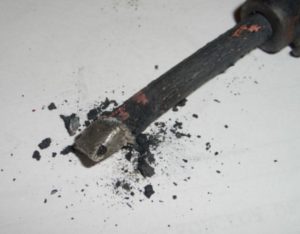

Также следует обратить внимание на то, что при длительном использовании стержень покрывается окалиной, что препятствует быстрому прогреву

Очистка паяльника от нагара.

Почему жало паяльника выгорает? Дело в том, что при нагреве медь частично растворяется в припое, а сам край жала подвергается пусть и небольшому, но механическому воздействию. Также стоит понимать, что когда паяльник не используется, жало сильно разогревается и это способствует окислению меди. Поэтому при холостом простое рекомендуют либо выключить паяльник, либо уменьшить температуру. У обычного электрического паяльника типа ЭПСН температурной регулировки нет, поэтому при простое его лучше выключить.

Будет интересно Как паять алюминий в домашний условиях

Пассатижами вытаскивают медный стержень из паяльника. Убирают окалину со стержня с помощью мелкозернистой шкурки. Можно покрыть стержень небольшим слоем графита, потерев его о грифель обычного карандаша. Это предотвратит быстрое образование окалины в будущем. Лёгким постукиванием по нагревательному элементу паяльника добиться извлечения окалины из нагревательного элемента, где был установлен медный стержень. Устанавливают медный стержень на прежнее место.

Следует время от времени проверять состояние изоляции электрического паяльника. Для этого замеряют сопротивление между сетевой вилкой паяльника и жалом. О том, как измерять сопротивление я уже рассказывал. На омметре следует выставить мегаомный предел измерения (1 – 10Мом). Помните, что касаться руками металлических щупов мультиметра при замере сопротивления нельзя. Иначе, прибор покажет общее сопротивление Вашего тела и замеряемой цепи.

Прибор должен показать бесконечно большое сопротивление. Это будет свидетельством добротной изоляции между жалом паяльника и электрической сетью. Для тех, кто уже обзавёлся паяльной станцией, подойдут сменные жала 900 М из меди. Они также требуют подготовки перед работой.

Процесс пайки.

Виды припоев для ремонта кузова

• Суще­ству­ют раз­ные типы при­по­ев. Для ремон­та кузо­ва чаще при­ме­ня­ют­ся мяг­кие (лег­ко­плав­кие) при­пои. Они про­да­ют­ся в виде стерж­ней, длин­ной 45 см, раз­ной тол­щи­ны. В целом, они клас­си­фи­ци­ру­ют­ся как при­пои с содер­жа­ни­ем свин­ца и без содер­жа­ния свин­ца (lead free). Пер­вый тип при­поя при­ме­нял­ся мно­го лет из-за его лёг­ко­сти исполь­зо­ва­ния. Одна­ко он был запре­щён в неко­то­рых стра­нах для при­ме­не­ния в мас­со­вом про­из­вод­стве, по при­чине вре­да здо­ро­вью и окру­жа­ю­щей сре­де. Одна­ко, свин­цо­вый при­пой, по-преж­не­му исполь­зу­ет­ся част­ны­ми лица­ми и его  мож­но встре­тить в про­да­же. Мно­гие масте­ра пред­по­чи­та­ют исполь­зо­вать имен­но свин­цо­вый при­пой.
• На при­пое ука­зы­ва­ет­ся соот­но­ше­ние его ком­по­нен­тов (оло­ва, свин­ца). Тра­ди­ци­он­ный при­пой для кузо­ва состо­ит из 30% оло­ва и 70% свин­ца. Может содер­жать­ся допол­ни­тель­ный ком­по­нент, к при­ме­ру, 74% свин­ца, 25% оло­ва и 1% сурь­мы. Сви­нец опа­сен для здо­ро­вья. Что­бы его при­ме­нять, тре­бу­ют­ся сред­ства защи­ты, и нуж­но учи­ты­вать меры без­опас­но­сти. Одна­ко его лег­че исполь­зо­вать. Он доль­ше оста­ёт­ся мяг­ким после нагре­ва (в диа­па­зоне от 180 до 260 гра­ду­сов по Цель­сию). Это облег­ча­ет его нане­се­ние и раз­рав­ни­ва­ние. Этот при­пой лег­ко нано­сит­ся на вер­ти­каль­ные и гори­зон­таль­ные поверх­но­сти. После затвер­де­ва­ния свин­цо­во­го при­поя, его не реко­мен­ду­ет­ся обра­ба­ты­вать шли­фо­валь­ной машин­кой, так как обра­зу­ет­ся очень ток­сич­ная пыль. Так, его обыч­но обра­ба­ты­ва­ют спе­ци­аль­ным кузов­ным напиль­ни­ком, а на завер­ша­ю­щей ста­дии брус­ком с круп­но­зер­ни­стой шли­фо­валь­ной бума­гой вруч­ную. Если всё же при­ме­ня­е­те шли­фо­валь­ную машин­ку, то нуж­но исполь­зо­вать толь­ко круп­ный абра­зив, что­бы не было взве­си из мел­кой пыли. Остат­ки свин­ца после шли­фо­ва­ния нуж­но сра­зу ути­ли­зи­ро­вать.

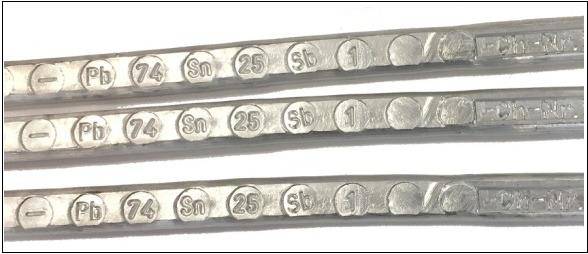

При­пой с содер­жа­ни­ем свин­ца (Pb 74%), оло­ва (Sn 25%) и сурь­мы (1%).

• При­пой может иметь раз­ное соот­но­ше­ние свин­ца и оло­ва (70/30, 60/40 или 50/50). При­пой с более низ­ким содер­жа­ни­ем свин­ца так­же исполь­зу­ет­ся при ремон­те кузо­ва, но име­ет низ­кий диа­па­зон пла­стич­но­сти (от 183ºC до 188ºC), поэто­му его слож­нее исполь­зо­вать. При­пои с таким соот­но­ше­ни­ем обыч­но при­ме­ня­ют на гори­зон­таль­ных поверх­но­стях, так как они быст­ро ста­но­вят­ся жид­ки­ми и могут сте­кать. При­ли­па­ние у всех свин­цо­вых при­по­ев при­мер­но оди­на­ко­вое и зави­сит от пра­виль­но­сти под­го­тов­ки поверх­но­сти.
• Как аль­тер­на­ти­ва при­пою со свин­цом был раз­ра­бо­тан более без­опас­ный при­пой без содер­жа­ния свин­ца. Во всех при­по­ях без содер­жа­ния свин­ца, оло­во явля­ет­ся глав­ным ком­по­нен­том. Дру­гим ком­по­нен­том может быть сереб­ро, медь, индий или вис­мут. Боль­шин­ство при­по­ев без свин­ца име­ют либо более высо­кую, либо более низ­кую точ­ку плав­ле­ния, чем у свин­цо­во­го при­поя. Для ремон­та кузо­ва наи­бо­лее рас­про­стра­нён при­пой без свин­ца, состо­я­щий из оло­ва и сереб­ра (94% оло­ва и 6% сереб­ра или 96% оло­ва и 4% сереб­ра). Он име­ет более высо­кую сто­и­мость. При­пой без свин­ца при­мер­но равен по харак­те­ри­сти­кам тра­ди­ци­он­но­му при­пою со свин­цом с соот­но­ше­ни­ем 50/50 (свинец/олово). Такой при­пой име­ет более высо­кую точ­ку плав­ле­ния (221°C). После нагре­ва, он оста­ёт­ся в мяг­ком состо­я­нии менее про­дол­жи­тель­ное вре­мя, чем свин­цо­вый при­пой, что услож­ня­ет его вырав­ни­ва­ние. При засты­ва­нии полу­ча­ет­ся более твёр­дым и хруп­ким. Его слож­нее обра­ба­ты­вать напиль­ни­ком. Пре­иму­ще­ство в том, что его мож­но обра­ба­ты­вать шли­фо­валь­ной машин­кой, так как он не обра­зу­ет ток­сич­ной пыли. Хотя, не нуж­но забы­вать про респи­ра­тор. Допол­ни­тель­ным пре­иму­ще­ством при­поя без свин­ца явля­ет­ся более высо­кая проч­ность на раз­рыв.
• При­пой, при­ме­ня­е­мый в элек­тро­ни­ке, обыч­но состо­ит из 60% оло­ва и 40% свин­ца. Он может содер­жать флюс в цен­тре. Флюс с кани­фо­лью, часто исполь­зу­е­мый с таким при­по­ем, не спо­соб­ству­ет адге­зии к ста­ли, а флюс с кис­ло­той может дей­ство­вать хоро­шо. Такой при­пой луч­ше при­ме­нять толь­ко для пай­ки малень­ких отвер­стий, так как его диа­па­зон пла­стич­но­сти очень малень­кий.
• Для рабо­ты с кузо­ва­ми из алю­ми­ния исполь­зу­ет­ся дру­гой тип при­поя (с содер­жа­ни­ем оло­ва и цин­ка).

Особенности пайки проводов

В предварительном соединении паяемых деталей больше всего проблем возникает с проводами: их для этого приходится трогать руками, отчего поверхность металла загрязняется, и спаям проводов чаще прочих паяных соединений приходится выдерживать механические нагрузки.

Скрутки проводов

Прежде чем паять провода, их нужно правильно скрутить. Основные виды скруток проводов для пайки показаны на рис. У каждого из них свое предназначение:

• Бандажными скрутками соединяют жесткие (толстые одножильные) токоведущие провода, т.е. по которым передается электрическая мощность. Особенно – провода наружныее. Бандажное соединение обеспечивает достаточный электрический контакт даже при непропае или перегреве окислившегося спая.
• Желобковые скрутки делают на проводах в легкоплавкой изоляции (простой ПВХ, полиэтилен), когда необходимо полное растекание припоя при минимальном прогреве. Греют желобковые скрутки только по желобку.
• Простыми скрутками можно соединять как одножильные, так и многожильные только что зачищенные от изоляции (блестящие) провода.
• Простая последовательная скрутка, т. наз. прямая британская, или просто британка, применима для соединения токоведущих проводов гибких кабелей сечением до 1,4 кв. мм, не испытывающих регулярных больших механических нагрузок, напр. электрических удлинителей или времянок.

Электрические провода, испытывающие регулярные и/или постоянные механические нагрузки, должны быть обязательно многожильными. Скручивают их, как показано внизу на рис: концы разметливают, «метлы» вдвигают друг в друга и скручивают по-британски. Паяют легкоплавким припоем повышенной прочности, напр. ПОСК-50 (см. ниже) с активированным флюсом, не требующим удаления остатков, также см. ниже.

Параллельные (тупиковые) скрутки проводов сечением свыше 0,7 кв. мм желательно паять погружением в расплавленный припой, см. далее. В противном случае придется греть или долго, или слишком мощным паяльником, отчего изоляция ползет, а флюс преждевременно выкипает.

Что паяемо, но не паяется

Не предназначены для соединения пайкой гибкие коаксиальные кабели и кабели для компьютерных сетей типа витая пара («витуха»). Опытный кабельщик, имеющий полное представление об электродинамике линий передачи сигнала, в исключительных случаях сделать муфту на них может. Но при выполнении дилетантом, пусть он в остальном квалифицированный электронщик и монтажник, пропускная способность и помехозащищенности линии упадут ниже допустимого, вплоть до полной потери.

Как чистить и консервировать жало

Жало паяльника очищают от остатков припоя, потирая о мягкую пористую или волокнистую подкладку. Чаще всего используется поролон, но это вариант не из лучших: он подгорает и налипает на жало. Лучший материал для его чистки – натуральный войлок или базальтовый картон. Но еще лучше – 2-ступенчатая чистка, сначала о губку-путанку из металлической ленты, а затем уж о войлок. После чистки паяльник выключают, вводят еще горячее жало в твердую канифоль и ждут, пока она не перестанет пузыриться. Тогда жало вынимают и держат вниз концом, чтобы стекли излишки канифоли. По полном его остывании паяльник можно отправлять на хранение.

Виды припоев для ремонта кузова

• Суще­ству­ют раз­ные типы при­по­ев. Для ремон­та кузо­ва чаще при­ме­ня­ют­ся мяг­кие (лег­ко­плав­кие) при­пои. Они про­да­ют­ся в виде стерж­ней, длин­ной 45 см, раз­ной тол­щи­ны. В целом, они клас­си­фи­ци­ру­ют­ся как при­пои с содер­жа­ни­ем свин­ца и без содер­жа­ния свин­ца (lead free). Пер­вый тип при­поя при­ме­нял­ся мно­го лет из-за его лёг­ко­сти исполь­зо­ва­ния. Одна­ко он был запре­щён в неко­то­рых стра­нах для при­ме­не­ния в мас­со­вом про­из­вод­стве, по при­чине вре­да здо­ро­вью и окру­жа­ю­щей сре­де. Одна­ко, свин­цо­вый при­пой, по-преж­не­му исполь­зу­ет­ся част­ны­ми лица­ми и его  мож­но встре­тить в про­да­же. Мно­гие масте­ра пред­по­чи­та­ют исполь­зо­вать имен­но свин­цо­вый припой.
• На при­пое ука­зы­ва­ет­ся соот­но­ше­ние его ком­по­нен­тов (оло­ва, свин­ца). Тра­ди­ци­он­ный при­пой для кузо­ва состо­ит из 30% оло­ва и 70% свин­ца. Может содер­жать­ся допол­ни­тель­ный ком­по­нент, к при­ме­ру, 74% свин­ца, 25% оло­ва и 1% сурь­мы. Сви­нец опа­сен для здо­ро­вья. Что­бы его при­ме­нять, тре­бу­ют­ся сред­ства защи­ты, и нуж­но учи­ты­вать меры без­опас­но­сти. Одна­ко его лег­че исполь­зо­вать. Он доль­ше оста­ёт­ся мяг­ким после нагре­ва (в диа­па­зоне от 180 до 260 гра­ду­сов по Цель­сию). Это облег­ча­ет его нане­се­ние и раз­рав­ни­ва­ние. Этот при­пой лег­ко нано­сит­ся на вер­ти­каль­ные и гори­зон­таль­ные поверх­но­сти. После затвер­де­ва­ния свин­цо­во­го при­поя, его не реко­мен­ду­ет­ся обра­ба­ты­вать шли­фо­валь­ной машин­кой, так как обра­зу­ет­ся очень ток­сич­ная пыль. Так, его обыч­но обра­ба­ты­ва­ют спе­ци­аль­ным кузов­ным напиль­ни­ком, а на завер­ша­ю­щей ста­дии брус­ком с круп­но­зер­ни­стой шли­фо­валь­ной бума­гой вруч­ную. Если всё же при­ме­ня­е­те шли­фо­валь­ную машин­ку, то нуж­но исполь­зо­вать толь­ко круп­ный абра­зив, что­бы не было взве­си из мел­кой пыли. Остат­ки свин­ца после шли­фо­ва­ния нуж­но сра­зу утилизировать.

При­пой с содер­жа­ни­ем свин­ца (Pb 74%), оло­ва (Sn 25%) и сурь­мы (1%).

• При­пой может иметь раз­ное соот­но­ше­ние свин­ца и оло­ва (70/30, 60/40 или 50/50). При­пой с более низ­ким содер­жа­ни­ем свин­ца так­же исполь­зу­ет­ся при ремон­те кузо­ва, но име­ет низ­кий диа­па­зон пла­стич­но­сти (от 183ºC до 188ºC), поэто­му его слож­нее исполь­зо­вать. При­пои с таким соот­но­ше­ни­ем обыч­но при­ме­ня­ют на гори­зон­таль­ных поверх­но­стях, так как они быст­ро ста­но­вят­ся жид­ки­ми и могут сте­кать. При­ли­па­ние у всех свин­цо­вых при­по­ев при­мер­но оди­на­ко­вое и зави­сит от пра­виль­но­сти под­го­тов­ки поверхности.
• Как аль­тер­на­ти­ва при­пою со свин­цом был раз­ра­бо­тан более без­опас­ный при­пой без содер­жа­ния свин­ца. Во всех при­по­ях без содер­жа­ния свин­ца, оло­во явля­ет­ся глав­ным ком­по­нен­том. Дру­гим ком­по­нен­том может быть сереб­ро, медь, индий или вис­мут. Боль­шин­ство при­по­ев без свин­ца име­ют либо более высо­кую, либо более низ­кую точ­ку плав­ле­ния, чем у свин­цо­во­го при­поя. Для ремон­та кузо­ва наи­бо­лее рас­про­стра­нён при­пой без свин­ца, состо­я­щий из оло­ва и сереб­ра (94% оло­ва и 6% сереб­ра или 96% оло­ва и 4% сереб­ра). Он име­ет более высо­кую сто­и­мость. При­пой без свин­ца при­мер­но равен по харак­те­ри­сти­кам тра­ди­ци­он­но­му при­пою со свин­цом с соот­но­ше­ни­ем 50/50 (свинец/олово). Такой при­пой име­ет более высо­кую точ­ку плав­ле­ния (221°C). После нагре­ва, он оста­ёт­ся в мяг­ком состо­я­нии менее про­дол­жи­тель­ное вре­мя, чем свин­цо­вый при­пой, что услож­ня­ет его вырав­ни­ва­ние. При засты­ва­нии полу­ча­ет­ся более твёр­дым и хруп­ким. Его слож­нее обра­ба­ты­вать напиль­ни­ком. Пре­иму­ще­ство в том, что его мож­но обра­ба­ты­вать шли­фо­валь­ной машин­кой, так как он не обра­зу­ет ток­сич­ной пыли. Хотя, не нуж­но забы­вать про респи­ра­тор. Допол­ни­тель­ным пре­иму­ще­ством при­поя без свин­ца явля­ет­ся более высо­кая проч­ность на разрыв.
• При­пой, при­ме­ня­е­мый в элек­тро­ни­ке, обыч­но состо­ит из 60% оло­ва и 40% свин­ца. Он может содер­жать флюс в цен­тре. Флюс с кани­фо­лью, часто исполь­зу­е­мый с таким при­по­ем, не спо­соб­ству­ет адге­зии к ста­ли, а флюс с кис­ло­той может дей­ство­вать хоро­шо. Такой при­пой луч­ше при­ме­нять толь­ко для пай­ки малень­ких отвер­стий, так как его диа­па­зон пла­стич­но­сти очень маленький.
• Для рабо­ты с кузо­ва­ми из алю­ми­ния исполь­зу­ет­ся дру­гой тип при­поя (с содер­жа­ни­ем оло­ва и цинка).

Варианты обработки проводов

Некоторым мастерам нравится метод лужения, при котором провода прижимаются паяльником к деревянной дощечке. Это вполне приемлемая технология. Выделяющиеся при нагревании деревянной подложки газы в некоторой степени работают как флюс, способствуя удалению оксидов на металле.

Еще лучше удаляет продукты окисления расплав аспирина. Таблетку можно подкладывать под провода при лужении. Выделяющиеся из нагретой ацетилсалициловой кислоты газы хорошо обволакивают место соединения, удаляя с них все примеси. В результате провода будут успешно лудиться.

Существует своеобразный метод подготовки многожильных проводков, в которых тонкая медная основа покрыта эмалью. В этом случае как подложку мастера рекомендуют использовать кусочек ПВХ материала.

При повышении температуры поливинилхлорид начинает выделять пары хлороводорода, которые так же, как соляная кислота, быстро разрушают оксидный слой. Как показывают многие видео уроки, ПВХ подложка может быть не очень большой, соответствующей размерам рабочей зоны лужения.

Почему лужение проводов так важно

Лужение проводов предотвращает их окисление Перед тем как залудить провод, требуется узнать, для чего эта процедура так необходима. Медь и алюминий при взаимодействии с кислородом окисляются, образуя на своей поверхности оксидную пленку, которая ухудшает проводимость и повышает сопротивляемость. Залуживание проводов позволяет этого избежать. Лудят провода свинцово-оловяными припоями, их преимущество заключается в длительном эксплуатационном сроке, безопасности и надежности.

Также лужение используют во время пайки, например, при подключении светодиодных лент к блоку питания. Если жилы осветительного прибора предварительно не облудить, с течением времени все проводки отвалятся.

Пайка многожильных проводов

Многожильные проводники быстро нагреваются от паяльника и легко лудятся. Для пайки проводов понадобится стриппер (щипцы для зачистки проводов), паяльник, жидкая канифоль и припой.

Для этой работы выберите жало типа мини волна. Оно массивное, и так как потребуется много припоя и большая площадь прогрева.

Стриппером изоляция легко удаляется. Он не повреждает провода, отличие от бокорезов, плоскогубцев или лезвия.

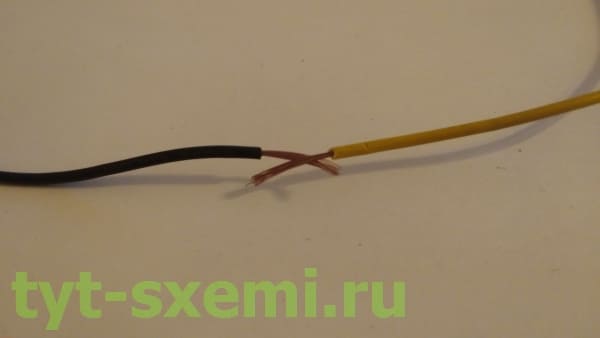

Подготавливаем оба провода.

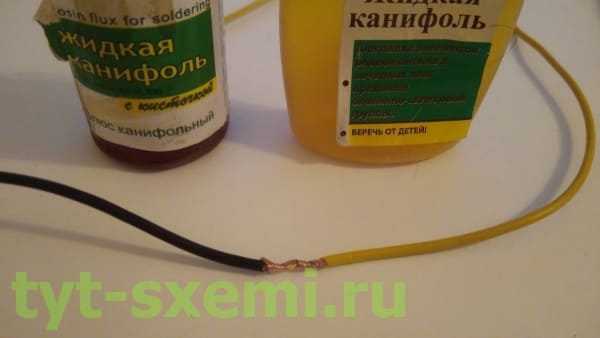

Нанесите жидкую канифоль на место соединения. Жидкая канифоль проникает внутрь проводков и тем самым повышает качество пайки. И канифоль дешевле любого другого флюса. Дорогих и качественных флюсов для такой пайки не требуется. Тем более, когда надо спаять сотню проводов.

Температура пайки до 300 °C. С такой температурой паяльник не повредит изоляцию на проводе.

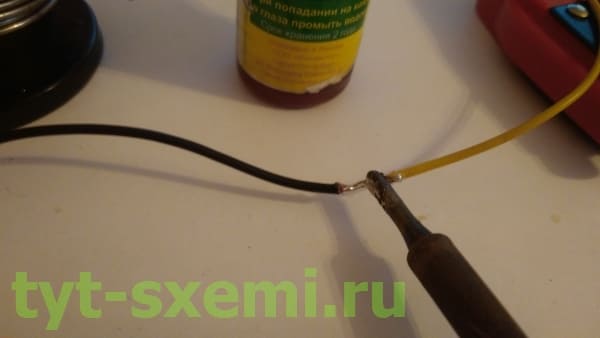

Наносим припой на паяльник и несколькими ровными движениями проходим по месту пайки. Время пайка не более 3 секунд. За это время канифоль успевает испариться. А без канифоли припой начнет собираться в кучки, и будет плохо паяться.

Если на контакте есть комки припоя и трещины, повторите процедуру заново. Дождитесь остывания контакта, иначе можно повредить кисточку от жидкой канифоли.

Другой способ

Альтернативный вариант — это лужение контактов перед их спаиванием. Такой метод снижает скорость работы, однако он позволяет добиться высокого качества пайки.

Скручиваем два провода в единую жилку отдельно друг от друга и залуживаем их припоем. Далее прислоняем их друг к другу, наносим канифоль и спаиваем.

Качество контакта получается выше, но припоя тратится больше.

Изоляция и термоусадки

Провода надо обязательно изолировать, будь это наушники или блок питания. Для этой цели подойдут термоусадки. Они бывают разных размеров, цветов и материалов.

Отрезаем термоусадку с запасом.

Закрываем контакт.

Если у вас паяльная станция, можно обойтись и 100 °C. Если нет, то можно использовать огонь от зажигалки или спички.

Нагреваем термоусадку с одного конца, плавно переходя на второй.

Термоусадка приклеивается к проводу.

Если нет термоусадки, то можно воспользоваться изолентой. А синяя изолента добавляет психологически +10% к прочности контакта.

Порядок действий

Чтобы облудить провод, нужно действовать по следующему алгоритму:

1. С помощью специального инструмента, ножа или скальпеля удалить изоляционный слой с проводов, которые потребуется соединить.
2. После удаления изоляционного материала токопроводящие жилы зачистить до образования характерного блеска. Для этого можно использовать нож или наждачную бумагу. Если работа предстоит не с литой жилой, а многожильным проводом, каждый проводок распушается и зачищается по отдельности.
3. В розетку включается паяльник и очищается от всех загрязнений, которые он любит собирать, особенно старого припоя и пыли. Во время очищения жилы паяльника рекомендуется использовать небольшую наждачную бумагу.
4. Требуется разогреть кончик провода. Это можно сделать с помощью паяльника, газовой горелки или обычной зажигалки.
5. Когда паяльник разогрелся до рабочей температуры, его жилой прикасаются к припою и канифоли. Рабочая поверхность обильно должна быть покрыта растопленным оловом.
6. Следующий этап – горячим паяльником касаться медного проводника. Припой должен равномерно распределяться по жиле. Чтобы нанести припой, используются пассатижи и пинцеты.
7. По окончании работ внимательно осматривается кабель или провод. Рабочая поверхность должна быть полностью и равномерно покрыта припоем. Пустые полости или скопления вещества должны отсутствовать. Если обнаружены недочеты в работе, к процедуре приступают повторно.

На растительных маслах

Многие рекомендуют применять для паяльной пасты-флюса масло из ядер пальмы. Оно само по себе уже имеет подходящую консистенцию, позволяет выполнять самую тонкую пайку при проведении электротехнических работ. Увеличить активность такой паяльной пасты можно прибавлением хлорида аммония. Концентрацию добавки варьируют от 5 % до 10 %. Некоторые домашние умельцы считают необходимым ввести в паяльную смесь еще солянокислый анилин.

При выполнении тонкой работы хорошо зарекомендовала себя паяльная флюсовая паста, сделанная дома своими руками из самых доступных средств. Нужно взять 100 г обычного растительного масла.

Желательно использовать рафинированный продукт. Он очищен от примесей, не будет вспенивать паяльную пасту при повышении температуры. Понадобится еще 300 г чистого говяжьего жира. Лучше взять перетопленный жир, не содержащих примесей волокон и мышечных тканей.

Основной компонент самодельной паяльной пасты канифоль. Ее понадобится 500 г. Все это нужно соединить в фарфоровой чашке, аккуратно перемешать, нагревая до полного расплавления.

В однородную смесь нужно всыпать 100 г тонкоизмельченного хлорида аммония, перемешивая до растворения. Горячую паяльную пасту, сделанную своими руками, следует сразу поместить в банку для последующего хранения. Оставлять состав в чашке не рекомендуется.
