Паяльник для пайки микросхем

① Lefavor 60 Вт/80 Вт

Рейтинг: 4.9 Цена: от 246.92 руб. до782.13 руб. Перейти в магазин Lefavor 60 Вт/80 Вт – модель паяльника с металлическим наконечником, который производится из нержавеющей стали, отличается надежностью и стабильностью работы. Температуру нагрева наконечника можно регулировать в диапазоне от 180 до 480 градусов, есть встроенная защита от перегрева, тип нагревателя – керамический. Идеально подойдет как для домашнего, так и для профессионального использования. Есть качественная нескользящая ручка с защитой от нагрева и специальным задним пылезащищенным чехлом.

Существует две модификации такой модели – с мощностью 80 Вт и 60 Вт, в первом случае используется европейская вилка для работы с напряжением 220 В, во втором – стандарт США на 110 В. В более мощной модели предусмотрено наличие небольшого дисплея, на котором отображается температура нагрева устройства, другая разновидность не имеет дисплея.

Достоинства:

• функция «запоминания» последней температуры работы;
• отсутствие нагрева ручки;
• наличие припоя, подставки и сменных наконечников в комплекте;
• простая регулировка температуры;
• возможность калибровки диапазона нагрева;
• быстрота нагрева и поддержка температуры.

Купить на AliExpress.com

Инструмент для очистки пыли Hilda

Удобная и мощная воздуходувка Hilda, с помощью которой можно очистить от были бытовую и электронную технику. Также удобно проводить генеральную чистку компьютеру и ноутбуку. Основное предназначение — очистка системных компьютерных блоков. Использовать ее можно как для приведения в порядок самой разной аппаратуры, так и для уборки небольших помещений.

Мощность — 600 Вт. Девайс работает в двух режимах — как воздуходувка и пылесос. Комплектуется мешком для пыли и мусора.

Управление очень удобное, шнур достаточно длинный. Шум при работе сравним с не самым мощным современным пылесосом. В целом весьма полезная вещь, особенно мастерам-частикам.

Качественно припаять провода

От того, как провод будет спаян, зависит дальнейшая работа всего прибора. Опытные мастера дают ряд советов для качественного и надежного паяния:

• Если припоя недостаточно, он не сможет как следует скрепить детали и заполнить все зазоры
• При недостаточном количестве флюса на жале, место спайки получается неоднородным и неровным, что негативно сказывается на результате. Это может быть при разогретом инструменте, тогда канифоль испаряется еще до окончания спайки
• Когда канифоли чересчур много, она может выплеснуться и задеть соседние контакты или провода, а в худшем случае – попасть на руку

С опытом приходит умение нагревать паяльник до нужной температуры и использовать ровно столько припоя, сколько необходимо. Соблюдая идеальный баланс, припой самостоятельно принимает нужную форму и правильно обтекает контакты. Нужно стремиться именно к этому.

Лучше всего использоваться паяльники, имеющие терморегулятор. Тогда легко поддерживать нужную температуру, что положительно сказывается на процессе и результате работы. Паяльник без регулятора может быстро перегреваться, а его жало –чернеть от окисления. Тогда его приходится периодически выключать. Поддерживать нужную температуру очень сложно, и пайка получается недостаточно качественной.

ТОП 5 лучших моделей паяльников с тонким жалом

Паяльник с тонким жалом Intertool RT-2003

ZD-972F. Это целый набор, куда помимо паяльника входит еще отвертка, подставка, припой и кусачки. Сам инструмент рассчитан для работы не от стандартной сети, а от USB выхода. В своей сфере это очень распространенная модель, так как поставляется со всеми необходимыми материалами в пластиковом кейсе и обладает доступной стоимостью. Ее можно подключать как от USB компьютерных устройств, так и от блоков питания от смартфонов и планшетов.

Паяльник ZD-972F

YIHUA 928D. Профессиональная модель с наличием нескольких дополнительных функций. Мощность составляет 65 Вт. Это паяльник с узким жалом, который обладает регулируемым нагревом в диапазоне от 90 до 480 градусов Цельсия. Одной из его особенностей является то, что жало выполнено из керамики. Наряду с другими особенностями это делает стоимость изделия более высокой, чем у предыдущих моделей. Масса изделия составляет всего 104 грамма, что позволяет работать им без особых сложностей. В модели присутствует особый «умный» режим, который понижает температуру, если паяльником долгое время не пользоваться. Жидкокристаллический дисплей и функция калибровки становятся отличным дополнением для профессионалов.

Внешний вид паяльника YIHUA 928D

ZD 200B. Очередная доступная модель, которая обладает низкой мощностью. Это паяльник всего на 25 В. Он используется для пайки микросхем, благодаря чему имеет заточенное соответствующим образом жало. Материал жала – медь. Поверх нее наносится износостойкое покрытие. Здесь присутствует нихромовый нагреватель. Корпус сделан из пластика. Все эти компоненты ничем не выделяются на фоне остальных моделей, что позволяет сохранять доступную стоимость и обеспечивают высокую популярность для данного паяльника. Жало можно заменить, открутив крепления крестообразной отверткой. Модель пользуется популярностью у профессионалов и радиолюбителей.

Паяльник с тонким жалом ZD 200B

Goot PX. Отличный вариант паяльника для мелкой пайки среди топовых моделей. Он может применяться для без свинцовой пайки. Жало заточено очень тонко, что позволяет выполнять самые деликатные виды работы. Одной из особенностей является наличие регулятора температуры. Это достаточно мощная модель на 70 Вт, которая работает в температурном диапазоне 250-450 градусов Цельсия. Контроллер температуры располагается непосредственно на рукояти. Это легкая модель с компактными размерами. В комплекте идет защитный колпачок для переноски. Дизайн рукояти очень эргономичный. Жала можно менять, при необходимости и среди заводских вариантов есть широкий выбор. На корпусе присутствует индикатор питания. Сборка модели очень качественная, но стоимость изделия выше среднего, так что оно больше подходит для профессионалов.

Внешний вид паяльника Goot PX

Какими характеристиками должен обладать паяльник?

При выборе паяльника с тонким жалом, необходимо обратить внимание на его мощность и максимальную температуру. Максимально допустимой мощностью для моделей, в которых нет регулятора температуры, можно считать 60 Вт

Это может показаться слишком высокими характеристиками, которые подходят только для выпаивания контактов, но при таких параметрах еще можно работать. Лучше, если это будет 20-40 Вт, так как температура на них окажется более приемлемой для работы.

Наличие регулятора температуры будет отличным современным дополнением. Даже если из-за этого паяльник с тонким жалом для микросхем обойдется дороже, то это вполне окупит себя, так как вы получите универсальный инструмент, который повысит качество пайки.

Возможность менять жала также становится полезным дополнением. Форма со временем может стать более толстой из-за оставшихся частиц металла после работы. Ее всегда можно заточить под нужные размеры и угол скоса.

Виды наконечников

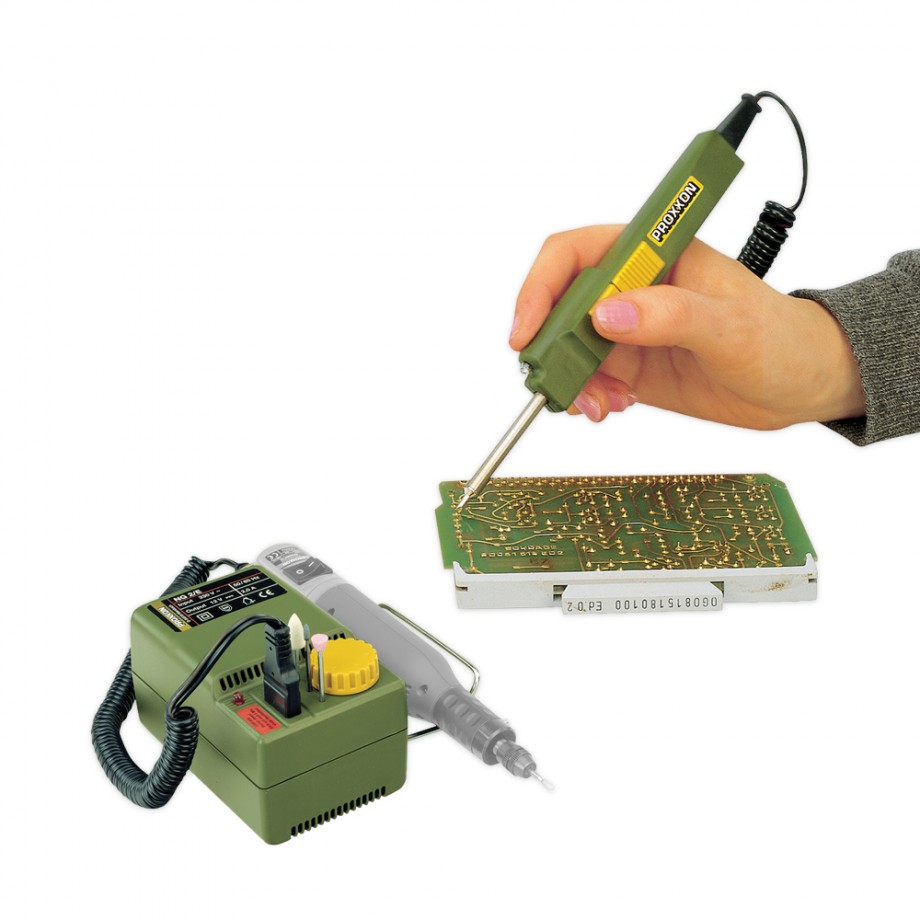

Микропаяльник для пайки микросхем

В зависимости от материала изготовления, наличия или отсутствия покрытия, формы рабочей части, наконечники подразделяются на множество видов.

Материал изготовления

В зависимости от того, из какого материала изготовлена основа наконечника, имеет ли он специальное необгорающее покрытие, жала для паяльного оборудования бывают следующих видов:

• Простые медные без покрытия – изготовленные из меди они не имеют защитного покрытия, вследствие чего очень быстро обгорают и выходят из строя. Такими наконечниками в последнее время комплектуются только самые дешевые и простые сетевые паяльники.
• Медные с необгорающим покрытием – самые распространённые и недорогие жала, у которых медная основа покрыта двумя защитными слоями, предотвращающими выгорание меди и значительно увеличивающими срок службы наконечника.
• Керамические – редко встречающиеся наконечники, изготовленные из специальной обладающей высокой теплопроводностью керамики. Большого распространения не получили из-за своей хрупкости и высокой цены.
• Составные – выполненные из 2-3 металлов (медь, никель, железо), такие рабочие органы паяльного оборудования встречаются еще реже керамических, так как имеют еще более высокую стоимость.

Из 4 описанных видов наконечников наиболее удобными и недорогими являются медные модели с необгорающим покрытием.

Форма рабочей части

Виды наконечников по форме рабочей части

Также наконечники для паяльного оборудования подразделяются на 5 видов по форме рабочей части жала:

• «Игла» – жало с тонким кончиком применяется для пайки очень мелких радиодеталей.
• «Лопатка» – долотообразное слегка скошенное жало, обладающее большой площадью соприкосновения с рабочей поверхностью, медленным остыванием. Применяется для припаивания и отпаивания крупных радиодеталей.
• «Капля» – применяется для переноски небольшого количества припоя и пайки мелких и средних радиодеталей;
• «Изогнутое» – удобно при проведении паечных работ в условиях ограниченного пространства, удаления лишнего припоя, демонтажа сгоревших радиодеталей;
• «Конус» – стандартное жало, благодаря большой толщине и форме, сочетающее в себе преимущества описанных выше видов.

Наиболее удобным и распространенным среди данных видов наконечников является конусовидный – он используется для большинства паечных работ, имеет относительно небольшую стоимость, обладает долговечностью и надежностью.

Какие дополнительные инструменты понадобятся при работе паяльником

При работе рассматриваемым инструментом понадобится иметь не только расходные материалы, но еще и вспомогательные инструменты.

Специальная подставка — нужна для того, чтобы не держать разогретый паяльник в руке. Подставку можно приобрести, но ее конструкция настолько примитивна, что она может быть изготовлена самостоятельно. Для этого понадобится отрезок деревянной доски, на которой размещаются опоры из стальной проволоки, изогнутые в виду рожек
Напильник или рашпиль — нужен для того, чтобы заточить жало. С течением эксплуатации инструмента, жало подвергается деформации, поэтому нуждается в выравнивании. Кроме того, что напильником осуществляется очистка и выравнивание жала, так с его помощью еще можно подготовить инструмент к работе с различными по толщине материалами

Работать загрязненным жалом очень трудно, поэтому если вы только учитесь, то уделите внимание вопросу подготовки инструмента к пайке
Пассатижи или пинцет — при работе паяльником эти инструменты играют важную роль. Ведь при нагревании жилы провода или детали, происходит передача тепла по всей поверхности

Удерживать провод без изоляции рукой будет сложно, так как можно получить ожог. Для этого применяются пассатижи, если паяются толстые провода, или пинцет (с обязательным наличием пластикового основания), когда осуществляется работа с мелкими полупроводниковыми элементами или тонкими проводами
Губка — используется для очистки жала паяльника в процессе пайки от различных веществ — нагара, посторонних частиц и прочего. Для очистки жала используются губки из разных материалов — вискоза, целлюлоза, металл. Как пользоваться губками для чистки паяльников, подробно описано в материале ниже

После объединения деталей посредством пайки могут понадобиться — спирт, если использовались флюсы, изолента или термоусадочные трубки, предназначенные для изоляции участка и его защиты от воздействия внешних факторов.

Метод пайки фольгой

Фольга с успехом может заменить припой. Это тонкая алюминиевая плёнка, которая для плавки требует минимум тепловой энергии. Такой способ пайки удобен для соединения тонких проводов, которые используют китайские производители в своих многочисленных электрических и электронных изделиях. Поступают следующим образом:

• проводки очищают от изоляции по длине концов 1,5-2 см;
• жилы скручивают;
• скрутку покрывают тонким слоем паяльной пасты и заворачивают в фольгу;
• полученное соединение прогревают газовой зажигалкой или пламенем свечи;
• в течение 1 минуты образуется прочное спаянное соединение проводов.

Как выбрать

Очевидно, что подбирать инструмент необходимо с учетом задач, которые будут перед ним представлены. Купить маленький маломощный паяльник, который создан для распайки микросхем, и использовать его для ремонта радиатора будет не совсем правильно.  Он просто не справится с этой задачей.

Соответственно, когда требуется выпаять микросхемы, можно для этого выбрать сверхмощный паяльник, но радиоэлементы после этого работать не будут

Поэтому, в первую очередь, необходимо обращать внимание на то, чтобы мощность соответствовала поставленным задачам

Видео: Обзор паяльного оборудования

Когда определились с мощностью устройства, переходим к выбору его вида. Наиболее распространенные из них импульсного и стержневого типа. Каждая из этих конструкций имеет свои характерные особенности, выражающиеся в определенных достоинствах и недостатках.

Устройства импульсного типа

Основные достоинства – моментальный нагрев, компактные размеры, доступная цена.

Учитывая, что жало этого паяльника является вторичной обмоткой трансформатора, использовать его для пайки микросхем МОП структуры, а также элементов, критичных к статическому заряду, не рекомендуется.

Импульсный паяльник

Устройства стержневого типа

Стержневые устройства различаются по типу нагревательного элемента:

нагревательный элемент, в котором используется нихромовая проволока;

Нихромовый нагревательный элемент

керамический нагреватель, он существенно превосходит нихромовые аналоги по скорости нагрева и диапазону, в котором регулируется мощность и температура. Единственный недостаток – нагревательный элемент довольно хрупок, падение устройства практически всегда выводит его из строя;

Керамические нагревательные элементы

индукционный нагреватель, принцип его действия следующий: наконечник, покрытый ферромагнитным слоем, нагревается при помощи индуктивной катушки. Достигнув определенной температуры (точка Кюри), меняются свойства покрытия, что прекращает процесс нагрева. При снижении температуры  процесс повторяется.

Благодаря этому принципу можно без специального оборудования автоматически поддерживать необходимую температуру.

Разобранный паяльник индукционного типа

На рисунке изображены:

• А – жало;
• B – индуктор (индукционный картридж);
• С – корпус.

Какой из переписанных типов паяльников лучший, сказать затруднительно, поскольку каждый из них предусмотрен для выполнения определенных задач.  Как уже говорилось, необходимо руководствоваться мощностью устройства, помимо этого обращать внимание, насколько удобно им пользоваться

Самодельная подставка для паяльника.

Еще, что Вам нужно, а без этого никуда, так это подставка для паяльника

. Ее можно купить там же в магазине, а можно сделать самому. Достаточно взять небольшой деревянный брусок и металлическую крышку, применяемую в домашнем консервировании. В нее Вы будете складывать остатки припоя и флюса, а так же в ней облуживать выводы деталей и жало паяльника.

Из крышки желательно сделать прямоугольную ванночку. Только будьте осторожны, когда будете резать крышку, края у нее острые как лезвие, все работы производите в рукавицах.

И так. Из крышки ножницами вырезаете прямоугольник, маркером делаете разметку, как на картинке, и плоскогубцами загибаете края. По окончании, края ванночки обязательно обрабатываем напильником и прибиваем ее двумя маленькими гвоздями к бруску. Все. Ваша подставка готова.

Совет!

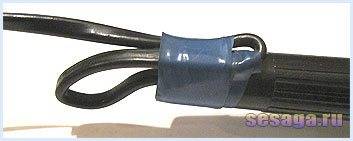

Возьмите изоленту, и примотайте провод паяльника к ручке как изображено на фото. Это Вас избавит от всяких неожиданностей. Поверьте!!!

Теперь можно включать паяльник. Если Вы находитесь в помещении, то открываете окно, включаете паяльник в розетку и выставляете его на свежий воздух, минут на 30-40. По истечении этого времени, изделие готово к употреблению.

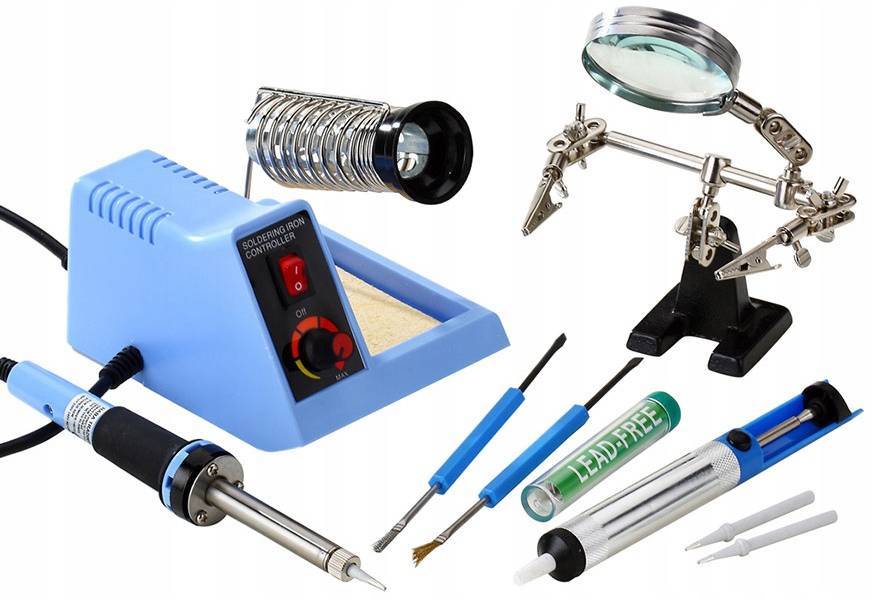

Оборудование для пайки

Для пайки микросхем можно использовать различное паяльное оборудование, начиная от простейшего – паяльника, и заканчивая сложными устройствами и паяльными станциями с использованием инфракрасного излучения. Паяльник для пайки микросхем должен быть маломощным, желательно рассчитанным на напряжение питания 12 В. Жало такого паяльника должно быть остро заточено под конус и хорошо облужено.

Для выпаивания микросхем может быть применен вакуумный оловоотсос – инструмент, позволяющий поочередно очищать ножки на плате от припоя. Этот инструмент представляет собой подобие шприца, в котором поршень подпружинен вверх. Перед началом работ он вдавливается в корпус и фиксируется, а когда необходимо, освобождается нажатием кнопки и под действием пружины поднимается, собирая припой с контакта.

Более совершенным оборудованием считается термовоздушная станция, которая позволяет осуществлять и демонтаж микросхем и пайку горячим воздухом. Такая станция имеет в своем арсенале фен с регулируемой температурой потока воздуха.

Очень востребован при пайке микросхем такой элемент оборудования, как термостол. Он подогревает плату снизу, в то время, как сверху производятся действия по монтажу или демонтажу. Опционально термостол может быть оснащен и верхним подогревом.

В промышленных масштабах пайка микросхем осуществляется специальными автоматами, использующими ИК-излучение. При этом производится предварительный разогрев схемы, непосредственно пайка и плавное ступенчатое охлаждение контактов ножек.

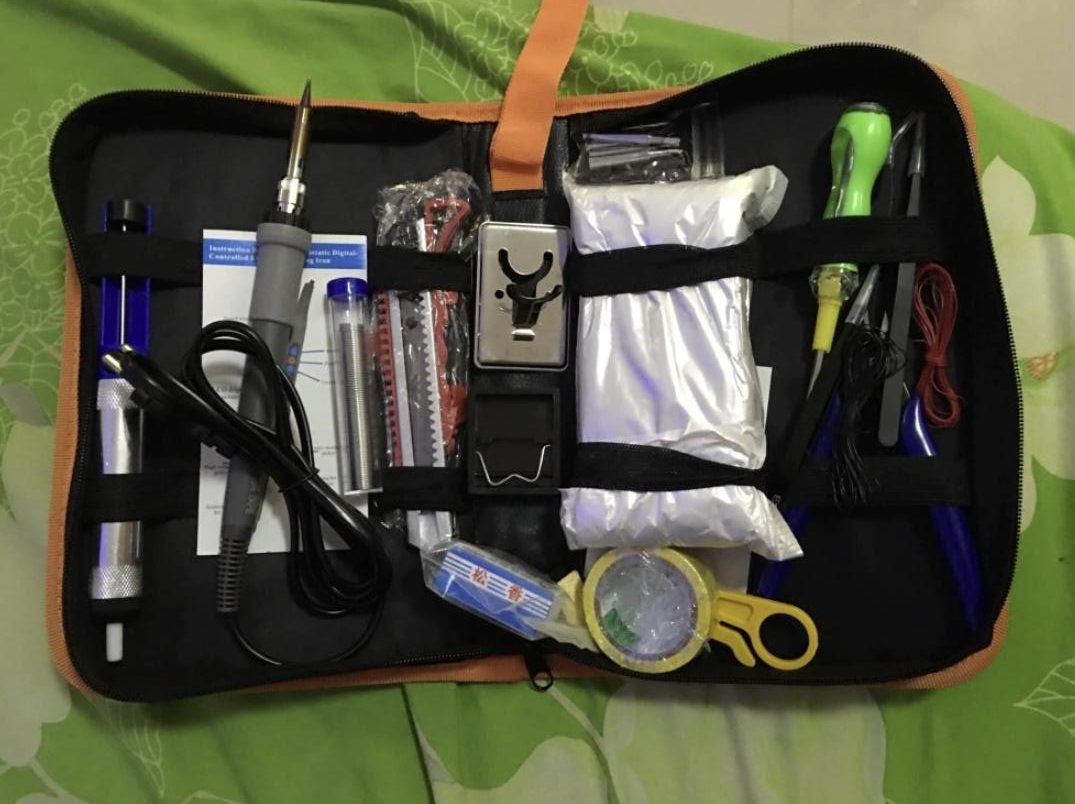

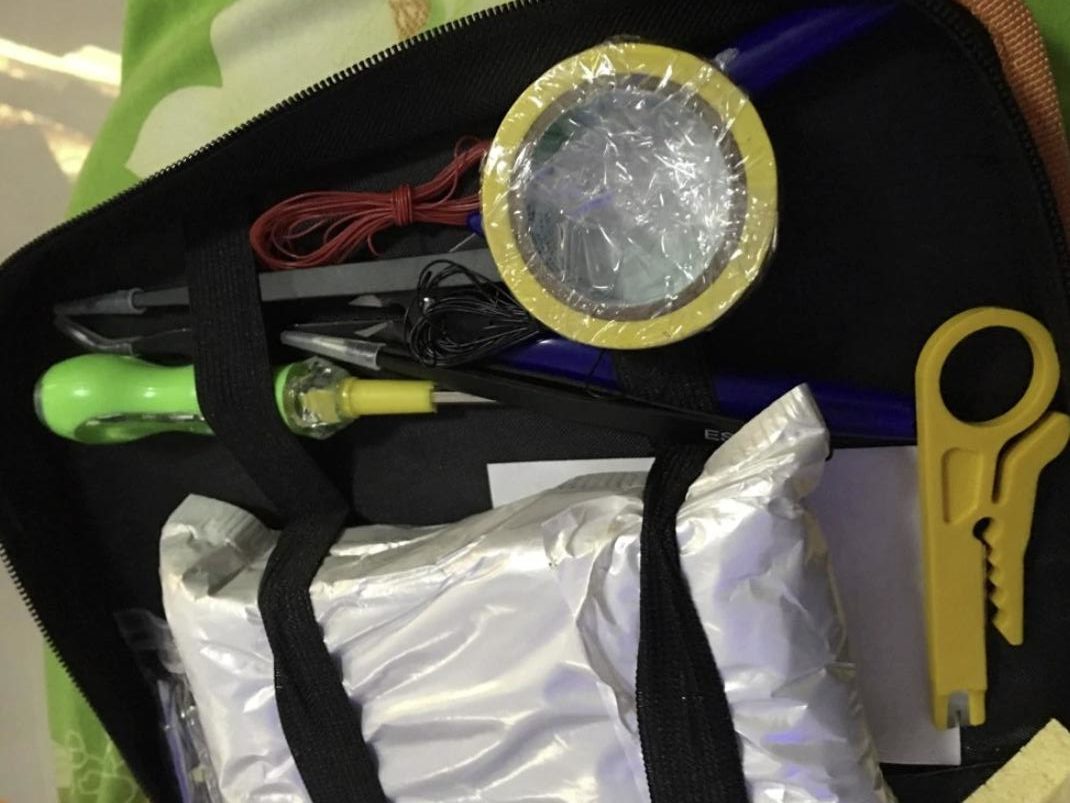

Паяльный набор ST 936

Отличная штуковина, обеспечивающая высокое качество пайки. Подойдет и новичкам, и опытным мастерам. Паяльник оснащен цифровым дисплеем. Температура регулируется в пределах 180—480 °C с шагом 5 градусов. Жало разогревается всего за 8 секунд. Мощность паяльника — 60 Вт.

Что мне особенно нравится — очень хорошая комплектация. В набор входят 5 сменных паяльных наконечников разной формы, 6 отверток, припой, подставка с губкой и 8 удобных инструментов, включая два антистатических пинцета. С помощью вакуумного отсоса можно удалять с платы лишний припой. В некоторых комплектациях есть мультиметр.

Для хранения и переноса всего перечисленного используется вместительная и компактная сумка. Очень удобный и практичный набор за небольшие деньги — рекомендую

Конструкция

Самозарядное гладкоствольное ружье с газовым двигателем.

• Регулируемый поршень находится в подствольной трубке и представляет собой конструкцию с пружиной из жаропрочной стали и фасонной гайки. В зависимости от напряжения пружины, пороховые газы стравливаются медленнее или быстрее, обеспечивая тем самым стабильную работу механизма перезарядки при разных навесках пороха и дроби.
• Ствол с хромированным каналом и патронником. На дульном срезе устраивается резьба для установки сменных сужений. Насадки размещаются внутри ствола и не удлиняют его.
• Поршень газового двигателя соединен с затворной рамой жесткой массивной тягой. Затвор запирает канал ствола качающимся клином (патент Дж. Браунинга), зацепляющимся за вырез в хвостовике ствола.
• Возвратная пружина надета на трубку подствольного магазина, поэтому возможна модернизация приклада и его замена на пистолетную рукоять.
• При отстреле последнего патрона рама затвора останавливается в крайнем заднем положении. Для снятия с задержки имеется кнопка, расположенная на правой стороне ствольной коробки, над бункером магазина. В число элементов управления оружием входит рычаг принудительной подачи патрона из магазина в бункер. Он расположен между спусковой скобой и бункером. При его нажатии назад, к прикладу, патрон подается на элеватор. При этом блокируется взвод курка ударника при движении затворной рамы назад.
• Ствольная коробка из алюминиевого сплава, окно выброса гильз находится справа.
• Ударно-спусковой механизм с двумя степенями защиты: кнопка механического предохранителя, который блокирует спусковой крючок, и размыкатель ударника в личинке затвора, предотвращающий выстрел при не полностью запертом канале ствола.
• Кнопка-флажок предохранителя расположена в задней ветви спусковой скобы. Она перемещается перпендикулярно оси ствола. Сдвиг влево – положение «Огонь».
• Ложа полупистолетная, из массива дерева или ударопрочного пластика. Рукоять пологая, приклад с прямым гребнем, имеющим небольшой наклон к оси ствола. Затыльник амортизирующий.

Сравнение МР-153 и МР-155

Регулятор для паяльника

Пример с низковольтным паяльником из резистора приведен выше не зря. Резистор ПЭ (ПЭВ) из хлама или с железного базара чаще всего оказывается неподходящего номинала под наличное напряжение. В таком случае нужно делать регулятор мощности для паяльника. В наши дни это гораздо проще даже людям, имеющим об электронике самое смутное представление. Идеальный вариант – купить у китайцев (ну, Али Экспресс, а то как же) готовый универсальный регулятор напряжения и тока TC43200, см. рис. справа; стоит он недорого. Допустимое входное напряжение 5-36 В; выходное – 3-27 В при токе до 5 А. Напряжение и ток выставляются отдельно. Поэтому можно не только выставить нужное напряжение, но и регулировать мощность паяльника. Есть, напр., инструмент на 12 В 60 Вт, а сейчас нужно 25 Вт. Выставляем ток в 2,1 А, на паяльник пойдет 25,2 Вт и ни милливаттом больше.

Удобный стенд для пайки

Довольно интересная штуковина, которая может сделать процесс пайки более удобным и эффективным. Специальный зажим позволяет надежно закрепить конструкцию на столе. Резиновая прокладка исключает проскальзывание. С помощью четырех гибких трубок с крокодильчиками печатную плату легко зафиксировать в максимально удобном для пайки положении.

В комплекте идет мощная линза диаметром 60 мм с 3-кратным увеличением. Линза оснащается светодиодной регулируемой подсветкой, запитываемой от USB. Можно регулировать не только силу освещения, но даже цвет подсветки.

Этот станок особенно удобен при ремонте небольших плат, где требуется высокая точность движений. Линза позволяет хорошо «прицелиться», а зажимы надежно удерживают модуль во время пайки.

Выводы

Если же вы не определились, какой паяльник купить для пайки микросхем подводя итоги, подчеркнем основные рекомендации и требования, чтобы вы поняли, каким паяльником лучше паять микросхемы и другие компоненты глядя на стенды и витрины магазинов для радиолюбителей.

Для неопытных радиолюбитель желательно использовать маломощные паяльники от 3 до 10 Вт. Возможно использовать для работ с микросхемами и радиодеталями паяльники средней мощности 20-40 Вт, однако высока вероятность испортить компонент при монтаже или демонтаже. Провод должен быть гибким, длинным с двойной изоляцией. Жало подбирается индивидуально в зависимости от предпочтений и вида работ. Желательно покупать паяльник с деревянной ручкой. Тип нагревателя паяльника зависит от выделенных для покупки средств и типа предполагаемых работ. Желательно, чтобы приобретенный паяльник имел функцию постоянной поддержки температуры, терморегулятор, набор жал, регулировку длины жала, возможность замены жала и дополнение, такие как подставка для паяльника, кейс для хранения, губку для очистки и др.
