Простой ограничитель мощности паяльника на одном диоде

Принцип работы регулятора на симисторе

Напомним, что симистором принято называть модификацию тиристора, играющего роль полупроводникового ключа с нелинейной характеристикой. Его основное отличие от базового прибора заключается в двухсторонней проводимости при переходе в «открытый» режим работы, при подаче тока на управляющий электрод. Благодаря этому свойству симисторы не зависят от полярности напряжения, что позволяет их эффективно использовать в цепях с переменным напряжением.

Помимо приобретенной особенности, данные приборы обладают важным свойством базового элемента – возможностью сохранения проводимости при отключении управляющего электрода. При этом «закрытие» полупроводникового ключа происходит в момент отсутствия разности потенциалов между основными выводами прибора. То есть тогда, когда переменное напряжение переходит точку нуля.

Дополнительным бонусом от такого перехода в «закрытое» состояние является уменьшение числа помех на этой фазе работы

Обратим внимание, что не создающий помех регулятор может быть создан под управлением транзисторов

Благодаря перечисленным выше свойствам, можно управлять мощностью нагрузки путем фазового управления. То есть, симистор открывается каждый полупериод и закрывается при переходе через ноль. Время задержки включения «открытого» режима как бы отрезает часть полупериода, в результате форма выходного сигнала будет пилообразной.

Форма сигнала на выходе регулятора мощности: А – 100%, В – 50%, С – 25%

При этом амплитуда сигнала будет оставаться прежней, именно поэтому такие устройства неправильно называть регуляторами напряжения.

Общая информация

Начинающим домашним мастерам, которые собираются заняться пайкой, следует первым делом решить, какой выбрать паяльник. Профессионалов это давно уже не беспокоит, ведь они знают, что самым практичным вариантом является паяльник с настройкой температуры. Это оборудование не только удобно в работе, но и обладает высокой производительностью. Зная особенности работы такого прибора, с его помощью можно получить очень качественно выполненное готовое изделие.

Оценить такое достоинство паяльника, как термостабилизация сможет каждый начинающий любитель. Подобрать необходимую температуру прибора довольно просто — для этого достаточно поменять значения мощности или напряжения. Такая опция делает очень удобной работу таким паяльником, ведь каждый профессионал знает, что выполнить качественную пайку разных металлических элементов можно только при определенной температуре.

Чтобы выбрать подходящий паяльник по температуре, нужно обратить внимание на используемый в устройстве регулирующий элемент. У хорошего прибора должны быть, помимо тумблера, на котором указаны максимальные и минимальные значения температуры, и механизмы, с помощью которых можно устанавливать точные значения

Ещё вам следует узнать, как на этот параметр влияет мощность. Если включенный прибор долгое время не используется, то это неизбежно приведет к перегреву рабочего жала. Во время работы, где большую роль играет количество выделяемого тепла, необходимо, чтобы паяльник позволял установить необходимую температуру. Если у вас нет желания приобретать такой прибор, вы с легкостью можете изготовить его своими руками. Всё, что вам для этого потребуется — это обычный диммер.

У большинства моделей рабочая мощность не превышает 80 Вт. Работают они от обычной бытовой электросети с напряжением 220 В. Для выбора необходимой температуры используется специальный тумблер, который позволяет выбирать температуру в диапазоне от 200 до 400 градусов Цельсия. Он обеспечивает довольно точную настройку с погрешностью всего лишь 10 градусов.

Регулятор температуры своими руками

При наличии достаточных знаний, навыков и подходящих материалов, можно обычный паяльник мощностью 60 Ватт превратить в устройство, в котором будет возможна регулировка температуры жала, и будет обеспечиваться полноценный и качественный монтаж радиокомпонентов.

Чтобы осуществить это, понадобится небольшая доводка инструмента. Для этого можно использовать схемы регулировки, собранные на доступных радиодеталях отечественного производства.

Для сборки простейшего регулятора температуры можно воспользоваться схемой с переменным резистором из серии СП-1, тиристором КУ101Г, любым диодом, рассчитанным на ток не менее 1 А.

Схему собирают прямо на корпусе переменного резистора, не изготавливая платы. Для размещения устройства можно применить корпус от любого блока питания подходящих размеров. В результате получится устройство, в котором штатный паяльник питается от сети через регулятор напряжения, находящийся в штепсельном разъеме.

Такой регулятор температуры может быть использован при работе паяльником с невысокой мощностью до 60 Ватт.

Для регулировки температуры при использовании паяльника большей мощности применяют устройство посложнее.

Оно также собирается на деталях и компонентах отечественного производства. Эту схему собирают на плате и помещают в подходящий по размерам корпус.

Регулировка осуществляется переменным резистором R2 в диапазоне от 50% до 100% мощности подключенного прибора. Схема выдержит нагрузку до 300 Ватт. Этого для использования бытового паяльника будет более чем достаточно.

Электрические паяльники

Электрические паяльники

Пожалуй, паяльник можно найти в любом доме. Это такой же необходимый инструмент, как и молоток, или гаечный ключ. Несмотря на то, что в продаже есть большой выбор паяльников, всех их можно разделить на четыре группы: паяльники электрические, паяльники газовые индукционные паяльники (новый, современный вид) и паяльные станции. Разновидностью электрических паяльников является импульсный паяльник. Электрические паяльники различают по типу нагревательного элемента (керамический, нихромовый).

Электрический паяльник с нихромовым нагревательным элементом

Это паяльник, нагревательный элемент которого состоит из нихромовой спирали, намотанной на трубку из керамики или слюды. При включении паяльника в сеть ток проходит через спираль, быстро ее нагревая, и тепло от спирали передается медному жалу паяльника, то есть, его рабочей части. Ток может быть переменным сетевым, или переменным/постоянным низкого напряжения.

Такие паяльники приобрели широкое распространение в силу ряда причин. Так, они достаточно надежны и нетребовательны, долговечны, хотя и не рассчитаны на применение в таких объемах, как керамические паяльники. Однако, для радиолюбителя, или для человека, который занимается пайкой «для себя» такие паяльники прекрасно подойдут, и прослужат долгий срок. Электрический паяльник с нихромовым нагревательным элементом неприхотлив, не боится падения, температурных перепадов. Даже если использовать нихромовый паяльник часто, он прослужит немало лет. Сам же нагревательный элемент сложно повредить, и даже если изоляция придет в негодность, паяльник будет исправно работать, хотя, конечно же, использование такого паяльника не рекомендуется, по вполне понятным причинам.

Электрический паяльник керамический нагревательный элемент

Как понятно из названия, в качестве нагревательного элемента такого паяльника выступает керамический стержень, который нагревается при подведении напряжения к его контактам. Как правило, керамический нагревательный элемент имеет форму цилиндра и вставляется в полое жало. Этим обеспечивается одно из преимуществ керамических паяльников – все тепло от элемента передается жалу, обеспечивая быстрый его нагрев и достаточно высокую температуру нагрева.

Проводники и термодатчик «впечатываются» в керамику и «оборачиваются» вокруг керамического же стержня. Толщина проводников крайне мала, этим и обуславливается один из недостатков паяльников с керамическими нагревательными элементами – хрупкость.

Так, случайно поломать нагревательный элемент нельзя, но что касается падений с высоты и ударов (например, постукивание для сбрасывания лишнего припоя), то на элементе могут появиться трещины, с повреждением проводников. В результате нагревательный элемент выходит из строя и ремонте не подлежит. Тоже касается и перепада температур – при попадании воды на элемент, или при повышении/понижении сопротивления жала (если присоединить «неродное», большей, или меньшей длины).

При этом, электрический паяльник с керамическим нагревательным элементом лучше держит температуру, отличается высокой надежностью, не «пробивает» корпус. Такие паяльники долговечны и могут использоваться тем, кто много паяет и оставляет паяльник включенным надолго. Керамические паяльники могут выдавать большую мощность, чем нихромовые, быстрее нагреваются.

В нашем интернет магазине вы сможете купить паяльники всех классификаций: классический, паяльник молотковый, паяльник пистолет, паяльник топор.

Разновидности регуляторов

Приборы для соединения различного вида радиодеталей обладают нескольким типом характеристик. Паяльные станции, имеющие регулировки жара и нагрузки выпускается производителем с разными элементами настройки параметров. Основные разновидности:

• Менять напряжение, мощность узла доступно при помощи симистора. Указанная модификация наиболее распространена при использовании нагревательных компонентов в радиотехнике.
• Регулировочный элемент тиристорного типа.
• Модификация для увеличения производительности прибора, допускает изменять силу на выходе до необходимых величин.
• Индикация делает возможным распознавание, на каком режиме производится нагрев.
• Низковольтные контроллеры используются конструкциями, рассчитанными на действия с напряжением не более 36 Вольт.

https://youtube.com/watch?v=et60fwS8w5E

Изготовить компоненты, имеющее регулировку температурных объемов вероятно своими руками. Применяется простое строение без помех, предоставляющее вероятность продлить срок службы нагревательного элемента. Надежным считается гальванический компонент, универсальность дает позволение применять конструкцию с различными модификациями и моделями.

Доработка самого паяльника несложная вовсе

Суть ее проста – изъять симистор и соединить провод паяльника с нагревателем напрямую. Лично я провод заменил (провод с вилкой пригодится), а симистор повесил за одну ногу на плате паяльника. Родной регулятор уже не используется. Крутилку использую в качестве заглушки и фиксатора платы.

Практика с этим паяльником пока не велика, но не вижу причин для отрицательного результата. Первый переделанный работает прекрасно и является моим основным. Что нужно сделать, если вы решили переделать и свой? Измерьте сопротивление нагревателя в холодном виде и после прогрева. Естественно в отключенном от сети состоянии.

• Если они примерно совпадают с моими, смело можете повторять с моими номиналами.
• Если нет, то вам придется подобрать величины для R1, R2, R3.

С паяльниками имеющими нихромовые нагреватели не экспериментировал, рекомендаций дать не могу.

Достоинства регуляторов температуры

Большинство из домашних мастеров с юных лет пользуется паяльником мощностью в 40 Вт. Раньше трудно было что-то купить с другими параметрами. Паяльник сам по себе удобный, с его помощью можно паять многие предметы. Но пользоваться им при монтаже радиоэлектронных схем неудобно. Тут и пригодится помощь регулятора температуры для паяльника:

Рисунок 2. Схема простейшего регулятора температуры.

• жало паяльника прогревается до оптимальной температуры;
• продлевается срок службы жала;
• радиодетали никогда не перегреются;
• не произойдет отслоения токоведущих элементов на печатной плате;
• при вынужденном перерыве в работе паяльник не нужно выключать из сети.

Не в меру нагретый паяльник не держит на жале припой, с перегретого паяльника он капает, делая место пайки очень непрочным. Жало покрывается слоем окалины, которую счищают только шкуркой и напильниками. В результате появляются кратеры, которые тоже нужно удалять, сокращая длину жала. Если использовать регулятор температуры, такого не произойдет, жало всегда будет готово к работе. При перерыве в работе достаточно уменьшить его нагрев, не выключая из сети. После перерыва горячий инструмент быстро наберет нужную температуру.

Но сначала разберемся, как диммер работает

Электроприбор имеет определенную мощность. Она выражается в громкости звучания, скорости вращения, яркости освещения. Например – лампа накаливания. При подаче напряжения (соответствующего параметрам), потребитель получает заданную яркость.

Это интересно:

Для плавной регулировки уровня свечения, необходимо менять основной параметр – напряжение. Это отлично работает на лампах накаливания, яркость можно уменьшать практически до нуля.

А каким образом реализовать это на практике?

Самый эффективный способ – авторансформатор. Более привычное название «ЛАТР». Напряжение регулируется контактным бегунком, который движется поперек витков вторичной обмотки. Плавность и точность выше всяких похвал. При этом практически нет потерь – КПД как у обычного трансформатора. Однако, бытовой диммер из такого громоздкого аппарата не выдерживает никакой критики.

Как еще можно плавно понизить напряжение?

Используя закон Ома – с помощью резистора (в нашем случае переменного). Собственно, первые образцы именно так и выглядели. Поскольку при подключении ламп накаливания мощностью 60 или 100 Вт, токи для резисторов были нешуточными, использовались проволочные конструкции на керамических изоляторах (по совместительству рассеивателях тепла).

Напряжение действительно снижалось, регулировка была плавной, но куда девалась «лишняя» мощность? В отличие от применения трансформатора, перераспределения энергии не происходит, поэтому излишки рассеиваются в виде тепла. Это крайне неэффективная схема подключения диммера. Регуляторы искрили, перегревались и быстро выходили из строя.

Список источников

• hi-electric.com
• obinstrumente.ru
• instrument.guru
• xn——7kcglddctzgerobebivoffrddel5x.xn--p1ai
• oldoctober.com
• rinnipool.ru
• remontkvartiri.me
• kirpich174.ru
• MyTooling.ru

Варианты монтажа

Схемы сборки регулятора мощности могут быть как простыми, так и сложными.

Понадобится:

• Коробка под диммер;
• Печатная плата;
• Радиодетали для сборки схемы;
• Паяльник;
• Припой;
• Флюс;
• Пинцет.

Корпус можно изготовить из пластика, вырезав заготовки и склеив коробку или подобрать по размеру платы, используя старое зарядное устройство, тройник, одинарную или двойную внешнюю розетку и прочее.

Если диммер изготавливается под паяльник, то можно его вмонтировать в заранее приобретенную подставку для паяльника. Когда нужно регулировать мощность лампы накаливания или скорость вращения вентилятора, то его нужно разместить так, чтобы им было удобно пользоваться. Лучше установить в корпус устройства, когда внутри его есть место, или жестко прикрепить к нему.

Регулятор мощности паяльника своими руками: проверенные рабочие схемы (6 шт)

Не всем нравится покупать неизвестно что. А некоторым приятнее сделать регулятор мощности паяльника своими руками, ведь это тоже опыт. Большинство схем собирается на симисторах и тиристорах, сейчас их найти проще чем транзисторы. Работать с ними тоже проще, так как они либо открыты, либо закрыты, что позволяет делать схемы проще.

Корпус подберите любой

Простые схемы на тиристоре

При выборе схемы регулятора мощности для паяльника важны две вещи: мощность и доступность деталей. Представленный ниже регулятор мощности паяльника собран на широко распространённых деталях, которые найти не проблема. Максимальный ток — 10 А, что более чем достаточно для выполнения работ любого рода и для паяльников мощностью до 100 Вт. Тиристор в данной схеме использован КУ202н

Обратите внимание на подключение моста. Есть много схем с ошибкой в подключении. Этот вариант рабочий

Проверен не раз

Этот вариант рабочий. Проверен не раз.

Схема регулятора температуры для паяльника на тиристоре

При сборке схемы тиристор обязательно ставим на радиатор, чем он больше тем лучше. Схема проста, но когда она включена, создаёт помехи. Радио рядом не послушаешь и, чтобы убрать помехи, параллельно нагрузке подключаем конденсатор на 200 пФ, а последовательно дроссель. Параметры дросселя подбираются в зависимости от регулируемой нагрузки, но так как паяльники обычно не более чем на 80-100 Вт, то и дроссель можно сделать на 100 Вт. Для этого понадобится ферритовое кольцо наружным диаметром 20 мм, на которое намотано около 100 витков проводом сечением 0,4 мм².

Ещё один недостаток переведённой выше схемы — паяльник ощутимо «зудит». Иногда с этим мириться можно, иногда нет. Для устранения этого явления можно подобрав параметры конденсатора C1 так чтобы при выставленном на максимум переменном резисторе, подключённая лампа еле-еле светилась.

На других элементах но тоже без помех

Приведенный выше регулятор можно использовать для любой нагрузки. Приведем еще один аналог,но с использованием другой элементной базы. Регулировать можно не только мощность/температуру паяльника, но и любую другую нагрузку с небольшой индуктивной составляющей.

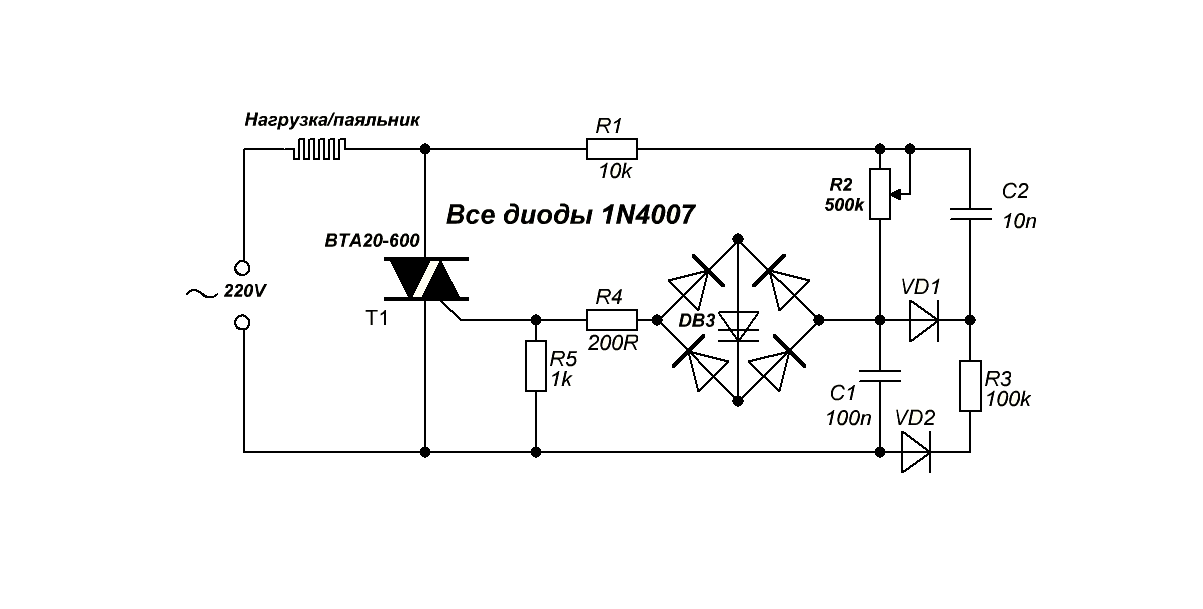

Видоизмененная схема для регулирования мощности паяльника и любой другой нагрузки с устраненным эффектом пульсации

Пульсация тут есть, но ее частота высока и она не будет восприниматься нашим зрением. Так что можно использовать не только как диммер для паяльника, но и для регулирования света от обычной лампы накаливания. Нужен ли диодный мост для регулировки мощности нагрева паяльника? Он не помешает, но необходимости в нем нет.

На тиристоре с высокой чувствительностью

Данная схема позволяет плавно изменять температуру паяльника от 50% до 100%. Есть два индикатора — питания и мощности. Светодиод наличия питания горит всегда во включенном состоянии, но при 75% мощности свечение более яркое. Индикатор мощности меняет интенсивность свечения в зависимости от режима работы.

Популярные статьи Удобное видеонаблюдение онлайн через интернет с помощью камер

Регулятор мощности для паяльника без помех

Чтобы регулятор поместился в корпус от зарядного устройства мобильного телефона, сопротивления используют СМД типа (1206). Все резисторы установлены на плате, кроме R 10. Некоторые могут быть составными (из последовательно соединенных резисторов собираем нужный номинал).

Для нормальной работы схемы требуется чувствительный тиристор (с малым током управления) и низким током удержания состояния (порядка 1 мА). Например, КТ503 (рассчитан на напряжение 400 В, Ток управления 1 мА). Остальная элементная база указана на схеме.

Если собрали, но напряжение не регулируется

Если собранный регулятор ничего не регулирует — не меняется температура паяльника — дело в тиристоре. Схема, вроде, работает, а ничего не происходит. Причина — тиристор с низкой чувствительностью. Токи, которые протекают в схеме, недостаточны для открытия. В таком случае стоит поставить аналог с более высокой чувствительностью (токи управления более низкие).

Один из вариантов корпуса, в который можно спрятать самодельный регулятор мощности для паяльника

Еще может регулятор работать, но паяльник начинает «зудеть». Решается такая проблема установкой дросселя на выходе (перед паяльником). Емкость надо подбирать — зависит от паяльника. Второй вариант решения — аналоговая схема управления, а это уже другая схема.

Ну, и при проблемах с работой ищите либо неисправные детали, либо неправильно подобранные компоненты. Обычно проблема в этом.

Устройство для регулировки мощности паяльника

Многие начинающие радиолюбители сталкиваются с тем, что им приходится часто менять паяльники. Имеющиеся в их распоряжении китайские приборы разогреваются до температуры термоядерного синтеза, а их жало выгорает как бенгальские огни в новогоднюю ночь. Таким паяльником совершенно невозможно паять – флюс моментально испаряется и на жале постоянно образуются окислы. Это очень неприятно и раздражительно.

Эту проблему легко решить, собрав замечательный регулятор мощности по следующей схеме:

Он поможет управлять уровнем нагрева жала паяльника.

В интернете можно разыскать более простые схемы, но представленная в этой статье способна управлять очень мощными нагрузками благодаря замене одного лишь симистора.

К тому сборка такого устройства потребует незначительных затрат – купить необходимо лишь симистор требуемой мощности.

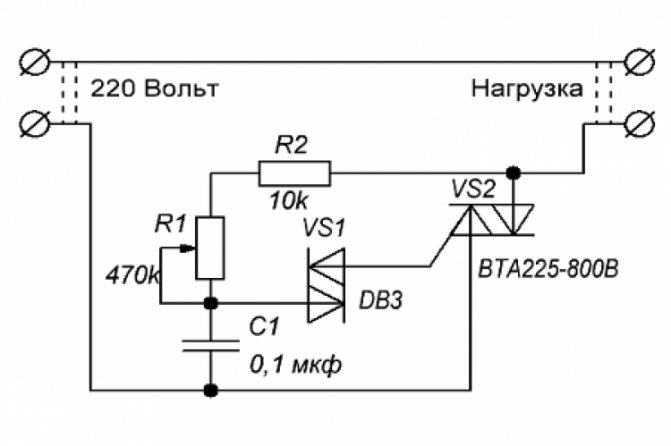

Итак, мощный симистор выступает в роли силового компонента этой схемы. Принцип его работы практически не отличается от принципа работы тиристора, за исключением того, что в отличие от последнего симистор является симметричным, т. е. у него отсутствуют анод и катод. Протекание тока возможно в обоих направлениях. А управляет этим симистором симметричный динистор или diac DB-3 (отечественный аналогичный компонент КН102).

Его можно отыскать в нерабочем балласте энергосберегающей лампы, изъять из платы электронного трансформатора или приобрести в магазине.

Динистор здесь выступает в роли разрядника. У него имеется определенное напряжение срабатывания, и он открывается только в том случае, если к нему приложить это напряжение. А минимальное значение напряжения пробоя этого динистора составляет 28-30 В.

Конденсатор C1 будет накапливать заряд во время каждой полуволны сетевого напряжения.

И как только он зарядится до напряжения открывания динистора, то последний сработает, и заряд конденсатора через него подастся на управляющий вывод симистора, вследствие чего тот сработает.

Цепочка из компонентов VD1, VD2, C2 и R3 для нормального открывания симистора при минимально возможной выходной мощности.

Принцип работы всех похожих схем один и тот же – чем дольше задержка срабатывания симистора, тем ниже выходная мощность.

Отличительной чертой этой схемы является то, что она прекрасно работает при любой мощности на выходе. И заменой лишь одного симистора можно создать чудовищно мощный регулятор, который сможет управлять нагрузками в десятки киловатт.

Если планируется управление только паяльником, то устанавливать симистор на теплоотвод не нужно. Но для более высоких нагрузок теплоотвод обязателен.

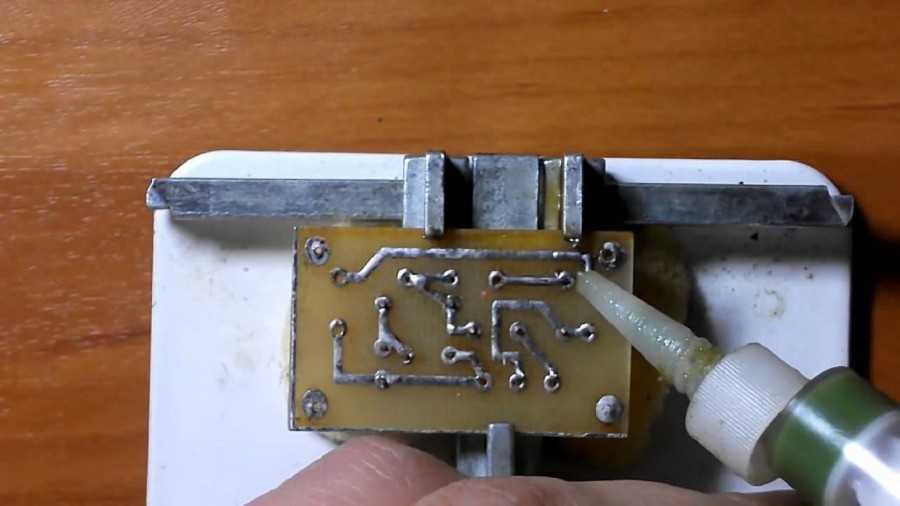

Компактная печатная плата может быть размещена в спичечном коробке.

А при желании можно поместить такой регулятор в рукоять паяльника или как на картинке:

В итоге получается нечто, напоминающее паяльную станцию. Многие промышленные образцы паяльников китайского производства, дополненные таким регулятором, продаются как станции. Так что этот регулятор тоже можно назвать полноценной станцией.

Прикрепленные файлы:

Инструменты и материалы

Несмотря на простоту конструкции, симисторный регулятор является радиоэлектронной схемой. Для изготовления такого прибора потребуются инструменты для механической обработки металла и пластмассы. При монтаже электроники придётся использовать уже имеющийся паяльник. Разумеется, для сборки даже самого простого регулятора мастер должен обладать некоторыми знаниями и навыками изготовления радиоконструкций.

Эта небольшая деталь должна надёжно работать при подключении нагрузки запланированной мощности, поэтому лучше купить более дорогую деталь с некоторым запасом мощности.

Схемы регуляторов настолько похожи, что подобрать детали поможет продавец-консультант прямо в магазине радиотоваров. Ещё проще найти на сайте магазина радиодеталей готовый комплект для сборки. В нём уже будут все нужные компоненты и инструкция по сборке.

Не менее важной деталью является корпус будущего регулятора. Он должен быть компактным, но вмещать все нужные элементы

Большое значение имеет удобство подключения потребителя. В качестве корпуса можно использовать готовую электромонтажную коробку со встроенной электророзеткой. В магазинах радиотоваров также продаются готовые корпуса для самоделок.

Ручка регулятора должна крепко держаться на оси переменного резистора, которым задаётся нужная температура. При этом материал ручки должен гарантировать изоляцию от напряжения бытовой электросети. Хорошо подходят ручки от старых радиоприёмников или электроприборов.

Потребуются и такие предметы:

• провода, рассчитанные на подключение в сеть 220 В;
• изолента;
• винты и шурупы;
• набор для пайки (припой, флюс, средство для отмывки паяных соединений).

Только учтите, что светодиодные или люминисцентные лампы для этого не годятся, потому что неправильно работают с простыми симисторными регуляторами напряжения.

Способы пайки полипропиленовых труб

Самым надежным методом соединения полипропиленовых труб является технология диффузного монтажа. Этот способ хорошо подходит для однородных элементов, которые стыкуются для образования единого водовода. В практике организации снабжающих систем используется и полифузный метод, при котором сварочным аппаратом воздействуют только на один стыкуемый элемент.

Существуют технологии, которые не требуют обязательного применения паяльника для пайки полипропиленовых труб. Это метод так называемой холодной сварки. Технология применима для водопроводов низкого давления. Стыковка элементов системы осуществляется на специальный клей, который после высыхания образует надежное соединение полипропиленовых труб.

Преобразователи на управляемых диодах

Каждый из возможных вариантов исполнения устройств отличается своей схемой и регулирующим элементом. Существуют схему регуляторов мощности на тиристорах, симисторах и другие варианты.

Тиристорные устройства

По своему схемному решению большинство известных блоков регулировки изготавливаются по тиристорной схеме с управлением от специально формируемого для этих целей напряжения.

Популярные статьи Диагностирование и ремонт импульсного блока питания

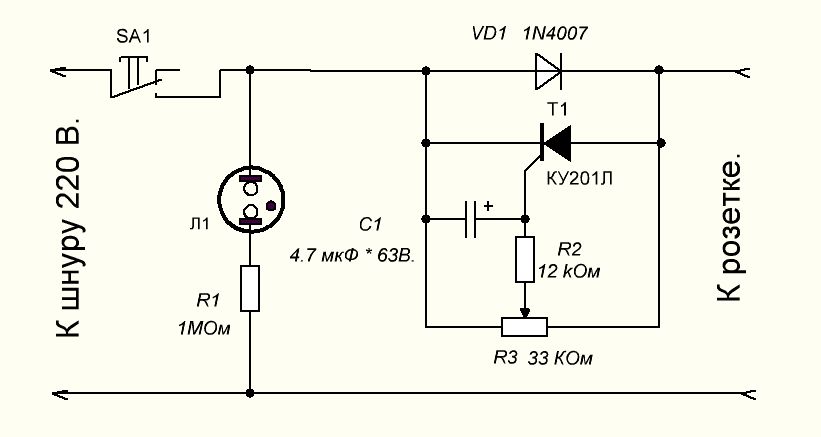

Двухрежимная схема регулятора на тиристоре низкой мощности приводится на фото.

Посредством такого прибора удаётся управлять паяльниками, мощность которых не превышает 40 Ватт. Несмотря на небольшие габариты и отсутствие вентиляционного модуля преобразователь практически не греется при любом допустимом режиме работы.

Такое устройство может работать в двух режимах, один из которых соответствует состоянию ожидания. В этой ситуации ручка варьируемого по величине резистора R4 установлена в крайне правое по схеме положение, а тиристор VS2 полностью закрыт.

Питание поступает на паяльник через цепочку с диодом VD4, на котором величина напряжения снижается примерно до 110 Вольт.

Во втором режиме работы регулятор напряжения (R4) выводится из крайне правой позиции; причём в среднем его положении тиристор VS2 немного приоткрывается и начинает пропускать переменный ток.

Переход в это состояние сопровождается зажиганием индикатора VD6, срабатывающего при выходном питающем напряжении порядка 150 Вольт.

Путём дальнейшего вращения ручки регулятора R4 можно будет плавно увеличивать мощность на выходе, поднимая его выходной уровень до максимальной величины (220 Вольт).

Симисторные преобразователи

Ещё один способ организации управления паяльником предполагает применение электронной схемы, построенной на симисторе и также рассчитанной на нагрузку небольшой мощности.

Эта схема работает по принципу снижения эффективного значения напряжения на полупроводниковом выпрямителе, к которому подключается полезная нагрузка (паяльник).

Состояние регулировочного симистора зависит от положения «движка» переменного резистора R1, меняющего потенциал на его управляющем входе. При полностью открытом полупроводниковом приборе поступающая в паяльник мощность снижается примерно в два раза.

Простейший вариант управления

Самый простой регулятор напряжения, являющийся «усечённым» вариантом двух рассмотренных выше схем, предполагает механическое управление мощностью в паяльнике.

Такой регулятор мощности востребован в условиях, когда предполагаются длительные перерывы в работе и не имеет смысла держать паяльник всё время включённым.

В разомкнутом положении выключателя на него поступает небольшое по амплитуде напряжение (примерно 110 Вольт), обеспечивающее невысокую температуру нагрева жала.

Для приведения устройства в рабочее состояние достаточно включить тумблер S1, после чего наконечник паяльника быстро нагревается до требуемой температуры, и можно будет продолжить пайку.

Такой терморегулятор для паяльника позволяет в промежутках между пайками снижать температуру жала до минимального значения. Эта возможность обеспечивает замедление окислительных процессов в материале наконечника и заметно продлевает срок его эксплуатации.

Схема регулятора температуры для паяльника

Ниже представлена простая схема регулятора мощности:

Эту схему я использовал для своего регулятора лет 20 назад, этим паяльником я до сих пор пользуюсь. Конечно, некоторые детали, такие как: транзисторы, неоновая лампочка — можно заменить современными.

Детали устройства:

• Транзисторы; КТ 315Г, МП 25 можно заменить на КТ 361Б
• Тиристор; КУ 202Н
• Стабилитрон; Д 814Б или с буквой В
• Диод;КД 202Ж
• Резисторы постоянные: МЛТ- 3к, 2к-2 шт, 30к, 100 ом, 470к
• Резистор переменный; 100к
• Конденсатор; 0,1 мкФ

Как видите, схема устройства очень простая. Её повторить под силу даже начинающему.

Делаем простой регулятор температуры паяльника своими руками

Представленное устройство построено по так называемому однополупериодному регулятору мощности. То есть при полностью открытом тиристоре VS 1, который управляется транзисторами VT 1 и VT 2, одна полуволна сетевого напряжения проходит через диод VD 1, а другая полуволна через тиристор. Если повернуть движок переменного резистора R 2 в противоположную сторону, то тиристор VS 1 закроется, а на нагрузке будет присутствовать одна полуволна, которая пройдёт через диод VD 1:

Поэтому данным регулятором невозможно убавить напряжение меньше 110 вольт. Как показывает практика, это и не нужно, так как при минимальном напряжении температура жала настолько мала, что олово еле плавится.

Номиналы деталей, представленные на схеме, подобраны для совместной работы с паяльниками большой мощности. Если вам это не требуется, то силовые элементы, тиристор и диод можно заменить на менее мощные. Если у вас не окажется в наличии двухватного резистора R 5 номиналом 30 кило ом, то его можно составить из двух последовательно соединённых резисторов по 15 кило ом, как у меня:

Данное устройство не нуждается в настройке. Собранное правильно и из исправных деталей, оно начинает работать сразу.

Внимание! Будьте осторожны. Данный регулятор температуры не имеет гальванической развязки по сети. Вторичные цепи имеют высокий потенциал

Вторичные цепи имеют высокий потенциал.

Остаётся подобрать подходящих размеров корпус. Разместить розетку для паяльника:

Предохранитель выводить наружу не обязательно, например, у меня он впаян в разрыв сетевого шнура. А вот переменный резистор нужно установить в удобное место и ,конечно, проградуировать шкалу, например, в вольтах:

Получившийся регулятор очень надёжный, что проверено временем, и прослужит он вам много лет, да и паяльник скажет вам спасибо.

Плата схемы управления регулятора мощности.

Если у Вас нет опыта, то монтаж лучше сделать на плотном картоне. Заодно поймете, как элементы собираются в схему, да и для такой схемки тратить текстолит и хлорное железо расточительно. Тем более, практически все радиолюбители начинали именно с картона или фанеры. Я сам свой первый транзисторный приемник собрал на картоне.

Здесь все очень просто. В картоне прокалываете отверстия, и в них вставляете радиодетали. С обратной стороны картона загните выводы, и спаяйте их между собой, собирая схему. Кусок картона возьмите с запасом. Лишнее потом отрежете.

Вот такая плата схемы управления у меня получилась.

P.S. Я немного разучился собирать схемы на картоне, получилось не совсем красиво, но это лучше, чем навесной монтаж.

https://youtube.com/watch?v=35aOf4a1uQk

Технология пайки полипропиленовых труб

Паять полипропиленовые трубы довольно просто:

Что примечательно, излишний нагрев мест стыковки влечет за собой изменение структуры материалов после застывания и изменение геометрических параметров внутреннего сечения трубок

По этой причине важно обеспечить штатную температуру разогрева утюга, паяльника или другого оборудования на весь период выполнения монтажных работ

Во время проведения работ с полипропиленовыми изделиями могут возникнуть следующие проблемы:

• Если во время проведения сварочных работ труба слишком легко поддаётся плавке, то этому есть следующее возможное объяснение. Труба изготовлена из вторичных материалов, предел текучести расплава (ПТР) которой бывает от 1 и больше. В то же время как полипропилен РР в среднем имеет ПТР равный 3.
• В том случае, если полипропилен при резке начинает колоться, существует несколько объяснений. Во первых, материал мог быть чрезмерно обожжён на производстве. Во вторых, изделие не было отканденсировано в течение 2 суток в том помещении, где будет устанавливаться. И в третьих, труба была изготовлена из вторичного сырья, либо с превышением содержания мела или талька.

Блоки управления

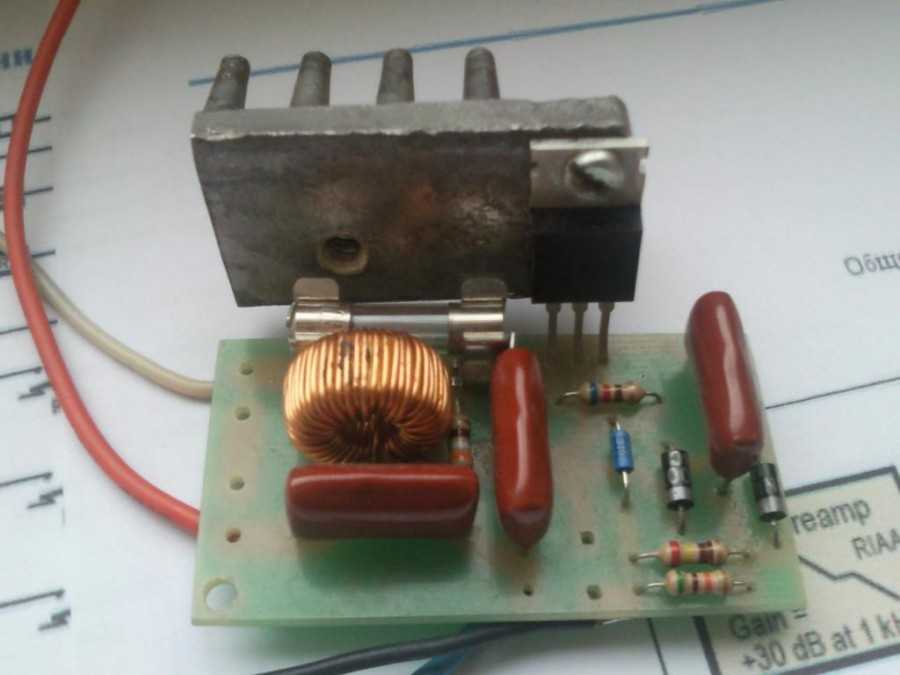

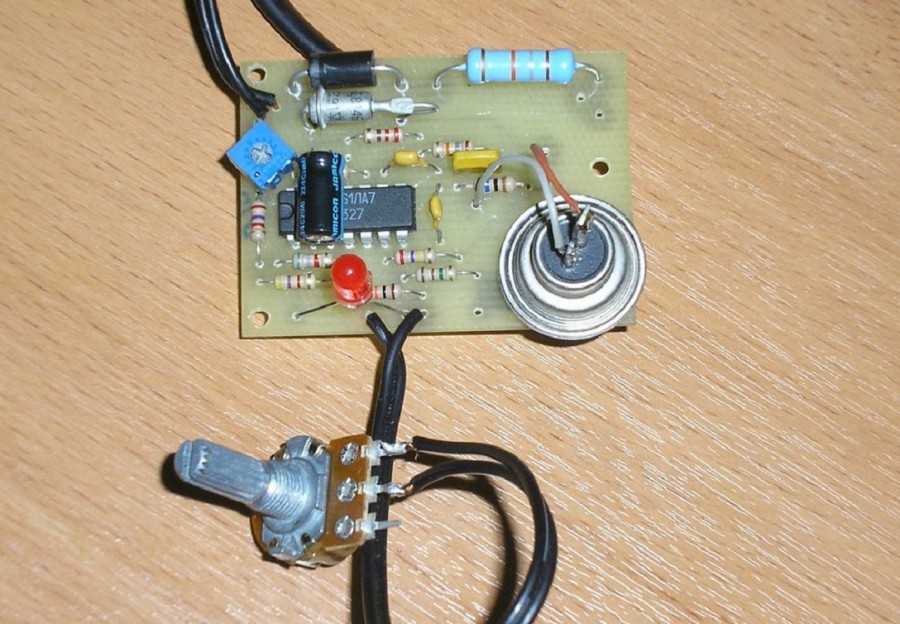

Следующим видом паяльников являются уже более сложные устройства с блоком питания, в которых регулирование происходит при помощи блока из полупроводников и микросхем. Такой блок компактен и может находиться в корпусе рукоятки паяльника, что очень удобно.

Регулятор также может находиться на рукоятке. При достаточно скромной цене это вполне приемлемый вариант, позволяющий производить качественную пайку.

Еще одной разновидностью паяльников с регулировкой являются инструменты с внешним блоком питания. Благодаря наличию этих блоков возможна работа прибора на выпрямленном постоянном токе со стабильными значениями напряжения.

Такой блок питания одновременно служит и стабилизатором температуры паяльника, которая останется неизменной независимо от того, насколько будет изменяться напряжение в сети. Многие радиодетали требовательны именно к такому режиму пайки.

Недостатком моделей можно посчитать громоздкость, низкую мобильность, но если принять во внимание, что качественный монтаж можно произвести только в оборудованной мастерской, а не «на коленке», как принято говорить в таких случаях, то можно закрыть на это глаза. Наиболее точной регулировки и настройки можно добиться только при помощи паяльной станции, где в помощь обычному паяльнику предусмотрен фен, которым предварительно подогревают плату или припой

Наиболее точной регулировки и настройки можно добиться только при помощи паяльной станции, где в помощь обычному паяльнику предусмотрен фен, которым предварительно подогревают плату или припой.

Требования к современным паяльному оборудованию на 2022 год

Если вы собираетесь паять платы, ремонтировать электронику, то от паяльников и станций требуется:

1. Наличие регулировки температуры с функциями стабилизации, индикации и подстройки;
2. Разные необгораемые «вечные» жала по форме и размерам;
3. Функции сна и запоминания температуры (чтобы не держать паяльник постоянно включенным, тем самым экономив электричество и снижая нагрузку на жало);
4. Хорошие характеристики по стабильности температуры на жале.

В настоящее время не все паяльники соответствуют представленным требованиям. Разберем популярные паяльники и станции среди радиолюбителей и электронщиков.
