Как собрать пескоструйную камеру своими руками

Что это такое — конструкция и виды аппаратов

Исторически сложилось так, что существует несколько видов абразивных обработок, которые выполняются по разным технологиям. Таким образом, аппараты, представленные на рынке, могут различаться по своей конструкции, принципу действия и характеристикам. Тем не менее, в основе большинства пескоструйных аппаратов лежит один и тот же конструктивный принцип.

В основе каждого пескоструйного аппарата есть несколько ключевых элементов:

емкость для абразивного материала (песка, стальной дроби и т.д);
шланг из устойчивого к трению материала, по которому из емкости поступает абразив;

сопло на шланге, которое позволяет регулировать подачу песка;
элементы управления — приборная панель, блок питания и автоматического регулирования.

Емкость для пескоструйного аппарата может быть герметичной или не герметичной. В первом случае песок подается под давлением, что увеличивает эффективность работы. Такие пескоструйные аппараты называют напорными. Во втором случае (негерметичные) песок или другой абразив подается под обычным атмосферным давлением. Такие аппараты дешевле, но по своей эффективности они значительно уступают герметичным.

Инжекторные аппараты используются еще и в тех случаях, когда поверхность, обрабатываемая песком, может повредиться из-за лишней мощности. Емкости отличаются объемом, материалом изготовления, формой.

Шланг пескоструйных аппаратов бывает двух видов: для подачи сухого и для подачи влажного песка. Все пескоструйные аппараты в России предназначены для подачи влажного песка, так как сухая обработка запрещена санитарно-эпидемиологическими правилами. Такой же запрет существует и в некоторых других странах.

Запрет связан с тем, что обработка сухим песком опасна для работника и окружающей среды из-за того, что в воздух выделяется большое количество силиката (пыли), которая попадает в легкие человека и оседает на окружающие предметы. Силикатная пыль может вызывать заболевания дыхательных путей у человека.

Сопло на шланге — это конструкция из керамики или стали, по которой песок подается непосредственно в пистолет (выходное отверстие). Керамические материалы более устойчивы к трению, поэтому их использование предпочтительнее.

С другой стороны, некоторые из металлических видов сопел позволяют значительно экономить количество абразива, затрачиваемого на конкретный вид работы (до 40%), что в определенных условиях позволяет сэкономить больше денег.

На каждом пескоструйном аппарате есть приборная панель, которая позволяет работнику управлять им. Некоторые из аппаратов оснащены специальной автоматикой, которая может автоматически управлять питанием аппарата или подачей песка. Это делает пескоструйный аппарат более безопасным и удобным в обращении.

Какого типа ёмкость на Вашем пескоструйном аппарате?

ГерметичнаяНе герметичная

Камерные

Обычно, когда говорят о пескоструйных аппаратах, речь идет о конструкции, описанной выше. Тем не менее, отдельного упоминания заслуживают и камерные аппараты для пескоструирования, которые можно условно назвать герметичными. Это стационарное пескоструйное оборудование в виде металлической камеры с дверью. Внутрь камеры можно поместить предметы, которые нужно подвергнуть обработке.

Как и обычные пескоструйные аппараты, оборудование камерного типа оснащено емкостью для абразива. Отличие от нестационарных аппаратов заключается в том, что при работе аппарат выделяет минимальное количество пыли и песка в окружающую среду, что позволяет людям без защитной экипировки свободно находиться в помещении.

Универсальная пескоструйная камера

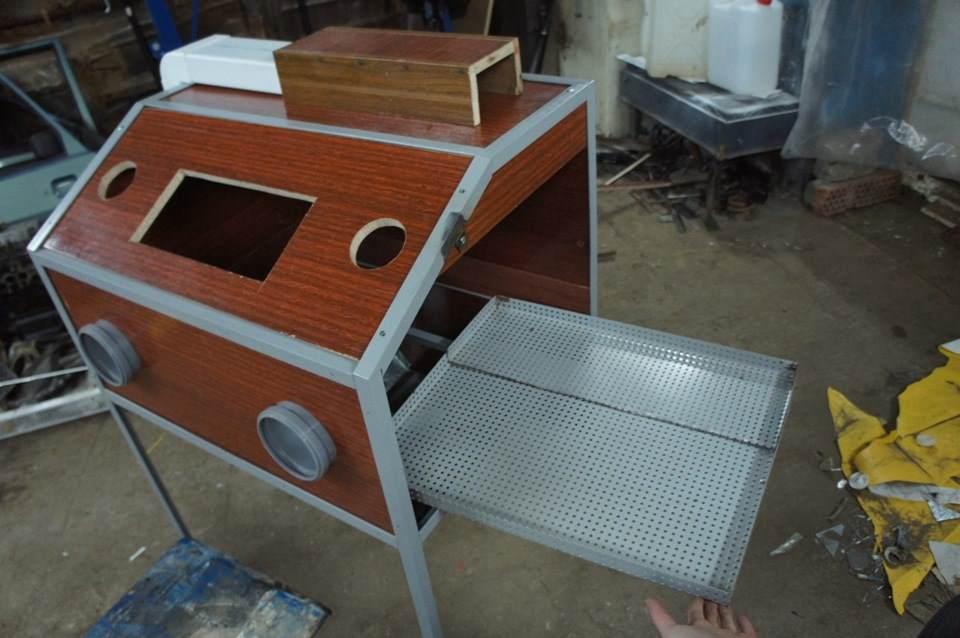

Камера используется в случаи обработки незначительных по размерам деталей. Она выполнена в виде ящика из металла, который можно сделать самостоятельно или же приобрести.

В любом случае в дальнейшем его придется обшить стальным листом. Чтобы удобнее работать с ним, расположите прибор на подставке.

Проделайте в этой камере окошко, которое позволит наблюдать за процессом. Рекомендуется поместить его сверху.

Работа с камерой предусматривает осуществление неких действий с ее составляющими внутри, поэтому аппарат разделяется на две части, где вставляются резиновые перчатки.

Такие перчатки, как и стекло – это расходный материал, который с годами нуждается в замене. Но чтобы не делать это слишком часто, старайтесь подбирать качественные материалы. Заранее продумайте этот момент, чтобы он не доставлял лишних хлопот.

Снизу камеры располагается решетка из проволоки и приваренный желоб, необходимый для помещения в него уже использованного песка. В цилиндре ящика проделывается отверстие для поступления воздуха.

Чтобы осветить камеру, достаточно использовать обычные лампы дневного света. Самодельную камеру можно оборудовать вентиляцией, но порой обходятся и без нее.

Компонент, который вы собираетесь обработать, необходимо разместить через заранее подготовленную дверцу. Если деталь длинная, то конструкцию можно накрыть брезентом, так их проще прогонять через созданное устройство.

Брезент прослужит защитой и не позволит песку вылететь за пределы камеры.

Как изготовить устройство из огнетушителя?

Специалисты умудряются изготовить пескоструйные установки из огнетушителя. Из всей конструкции огнетушителя необходима только оболочка, в которой устанавливается металлическая трубочка с резьбой.

Чтобы ее зафиксировать, стоит проделать отверстия с двух сторон. По этой трубе будет попадать воздух, а для песка делается отверстие паз 18*8мм.

Все компоненты огнетушителя припаиваются обратно после крепления трубки. Туда поступает абразив, к нижнему концу фиксируется сопла, а к верхнему компрессор.

Песок попадает в нижнюю часть трубки, поступающее давление выталкивает песок, он мгновенно вылетает из установленного на устройстве наконечника.

Если огнетушителя не оказалось под рукой, то может подойти любая емкость, такая же как баллон от газа. Только предварительно избавитесь от возможных остатков газа, выгнав его тем же компрессором.

Абразив в качестве расходного материала

Песок для функционирования этого аппарата совсем не подходить, ведь он неоднородный, размер и форма вкраплений совершенно разная.

Проблема может возникнуть и сказаться на самом качестве работы и ее результате.

Крупные частички станут причиной глубоких царапин. Для таких случаев существует специальный расходный материал, который можно отыскать в магазине по продаже строительных материалов — абразивные смеси.

Они могут быть представлены разной формы, размера и твердости. Специально для нашей процедуры подойдет самый доступный абразив.

Есть и те, кто готов тратить свое время на просев через сито обычного речного песка, который в таком случае тоже подходит для работ.

Гравирование стекла

Более того с данным аппаратом можно прикоснуться к прекрасному и заняться гравированием стекла, кто знает, может со временем хобби перерастет в серьезный бизнес.

Заклеиваем поверхность стекла и прорисовываем на пленки желаемый рисунок.

Затем обрабатываем изображение самодельным инструментом и снимаем пленку, чтобы оценить результат работы. Каждый мастер самостоятельно определяет глубину гравировки, предварительным пробным нанесением.

Рисунок будет выглядеть красиво в любом случае, его можно украсить светодиодной подвеской. С такой задачей самодельный аппарат справится легко и при этом он ни в чем не уступает дорогостоящему аналогу из магазина.

Все стеклянные поверхности могут быть оформлены с помощью пескоструйного аппарата.

Берем металлическую пластину, прорезав в ней отверстия, поверхность обрабатывается после того, как лист плотно приляжет к поверхности. Процедура займет несколько минут и расход песка минимальный.

Такой метод работы идеален при использовании гладкого, без сколов отверстия. Аппарат подходит и для других нужд, для применения, как на профессиональном, так и на любительском уровне.

С ним есть возможность осуществить большой перечень работ, который и представить сложно. Хороший хозяин непременно должен запастись пескоструем.

Обитаемая пескоструйная камера

Ее отличительной особенностью является то, что всем процессом управляет специалист. Сам пескоструйный аппарат обычно находится за ее пределами, внутри расположено только сопло, через которое происходит подача смешанного с воздухом песка.

простая схема пескоструйки

Весь процесс проходит под высоким давлением. Производители стараются по максимуму оснастить обитаемые пескоструйные камеры так, чтобы пребывание в ней оператора стало максимально безопасным. Но применение средств индивидуальной защиты при этом остается обязательным. Обязательный комплект:

Защитный комбинезон.
Маска, с помощью которой можно защитить лицо мастера.
Перчатки и закрытая обувь.

Основным условием для приема на работу является прохождение инструктажа, мастер должен соблюдать все правила, которые сделают работу безопасней. Нужно понимать, что давление в пескоструйной камере очень высокое и при неправильной ее эксплуатации высок риск травматизма.

Камера для пескоструйной обработки может иметь разные размеры: как небольшого гаража, так и большого ангара, что очень удобно. В некоторых камерах могут работать сразу несколько специалистов, это позволяет ускорить процесс шлифовки поверхностей, а значит, можно получить гораздо больше прибыли. Преимущества использования пескоструйных камер:

Можно подвергать обработке поверхности различной площади и размера.
За процессом работы можно следить визуально и полностью его контролировать.
Обработке можно подвергать даже изделия необычного размера.

Пескоструйная обработка автомобилей и прочих изделий будет гораздо удобней, если приобрести дополнительные элементы.

Их можно использовать как подставку для обрабатываемого изделия, поскольку это очень важно для качественного выполнения работ (под высоким давлением обрабатываемая деталь может немного смещаться, что неизменно скажется на качестве ее шлифовки). Поэтому обитаемую пескоструйную камеру можно по праву назвать универсальным устройством

Из чего можно сделать своими руками пескоструйный аппарат

Наиболее простым считается изготовление агрегатов из газовых баллонов и огнетушителей. В домашних условиях лучшей основы не придумать. Сейчас вкратце рассмотрим алгоритм действий, которые нужно выполнить.

Пескоструй из газового баллона своими руками: пошаговая инструкция

Вариаций агрегатов, созданных своими руками из различных подручных материалов десятки и сотни. Пескоструй тоже можно сделать из потерявших актуальность приборов и деталей.

Иллюстрация	Описание действия
	Начнём с того, что проделаем отверстие по центру в дне газового баллона. Для этого по кругу рассверливаем тонким сверлом, после чего выламываем круг плоскогубцами.
	Для того чтобы отверстие выглядело аккуратнее, расшорошиваем его при помощи дрели со специальной насадкой, хотя это и необязательно. Видно рваных краёв всё равно не будет.

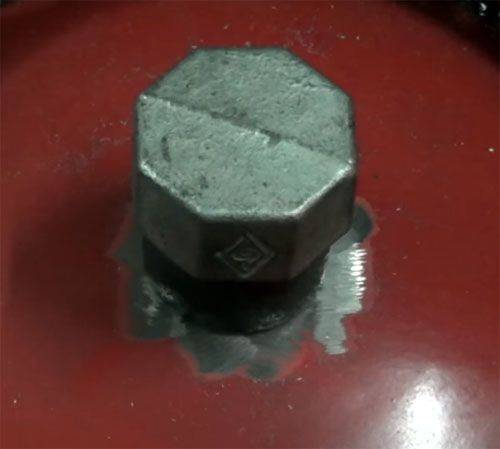

	Привариваем заглушку с винтовой пробкой – через неё будет засыпаться в ёмкость песок.

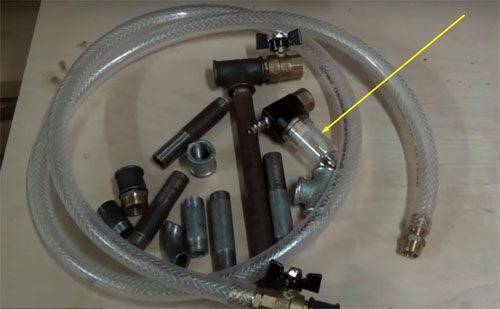

	Приготовив все сгоны, фитинги краны и шланги, можно приступать к работе. Обязательно наличие осушителя! Дело в том, что при работе компрессора образуется конденсат, который, выходя со сжатым воздухом, намочит песок, а мокрый абразив просто забьёт сопло.
	Пытаемся вывернуть вентиль газового баллона. Это редко получается без сложностей. В некоторых случаях его приходится срезать, высверливать оставшееся внутри и поправлять резьбу.
	После того как вентиль удалён, в отверстие вворачивается сгон на ½ дюйма. Не стоит обращать внимания, что резьба на баллоне конусная.

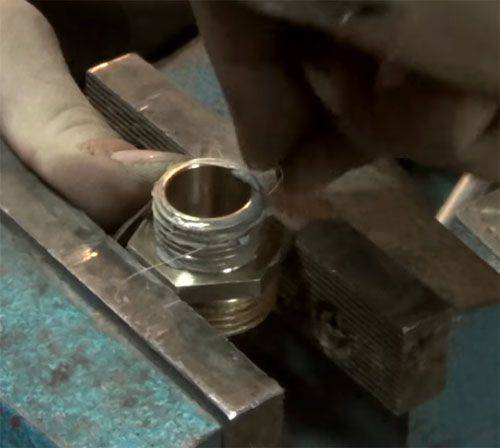

	Все резьбовые соединения проматываем паклей. Как альтернативу можно использовать ФУМ-ленту, однако, старая добрая пакля надёжнее.
	Если не планируется много работы, в качестве сопла можно использовать наконечник от дешёвого термопистолета, который продаётся в магазинах FixPrise.
	Вот так выглядит наш пескоструйный аппарат напорного типа. Конечно, внешний вид может отличаться, но суть от этого не меняется.
	Таким аппаратом можно не только обрабатывать металл, но и матировать стекло, что мы и попробовали сделать на примере простой бутылки.

Сложно ли сделать пескоструй своими руками из огнетушителя

Если разобраться подробно с нашей пошаговой инструкцией, то изготовить пескоструйный агрегат из огнетушителя труда не составит. Здесь всё делается точно также. Единственным отличием будет размер резервуара для песка.

Вот такой аккуратный пескоструйный аппарат получается из огнетушителя

Как сделать сопло пескоструйное своими руками: советы редакции HomeMyHome.ru

Оптимальным вариантом будет изготовление керамического сопла для пескоструя из отработавших свой век автомобильных свечей зажигания. Для этого нужно вывернуть центральную часть, после чего со стороны гайки обрезать свечу болгаркой. Делать это следует аккуратно, чтобы не повредить керамику. После проделанной работы керамический стакан легко снимается. Конечно, такое сопло проработает не более 2−3 часов, однако, вся прелесть здесь в том, что это не будет ничего стоить – старых свечей зажигания можно найти сколько угодно. Если же приобретать сопло, то лучше всего покупать изделие из карбида бора. Оно прослужит от 750 до 1000 часов беспрерывной работы. Чугунного сопла хватит на 6−8 часов, а изделия из карбида вольфрама − примерно на 300 часов.

Именно эта керамическая часть свечи зажигания и нужна, чтобы сделать сопло

Изготовление пескоструйного пистолета своими руками: насколько это сложно

Изготовление пистолета для пескоструйного аппарата− дело совершенно несложное. Для этого потребуется лишь пневмопистолет, при помощи которого продувают труднодоступные места и пластиковая бутылка. Предлагаем нашему уважаемому читателю просмотреть короткий видеоролик, в котором подробно объяснятся процесс изготовления пескоструйного пистолета для компрессора.

Пистолет для пескоструя, сделанный своими руками

Как сделать пескоструй своими руками: видеоуроки по изготовлению различных агрегатов

Часто закоксовываются свечи зажигания? Тогда неплохим выходом будет сконструировать и изготовить своими руками пескоструй для очистки свечей зажигания. Как он выглядит и каким образом используется, можно узнать из видео.

А из следующего видео можно понять, как устроен пескоструйный аппарат с водой. Довольно интересное решение, которое не потребует от вас больших затрат, если под рукой есть мини-мойка типа «Кеёрхер».

Ну а если решено сделать пескоструйную камеру, редакция HomeMyHome.ru представляет вашему вниманию несколько самоделок, сделанных по чертежам.

Купить или изготовить самодельную пескоструйную камеру?

Для обитаемой пескоструйной камеры ответ будет отрицательным: слишком много следует учесть в процессе проектирования и изготовления установки. Тем более, что профильный сектор рынка изобилует различными предложениями, адаптированными под желаемую производительность, и итоговые энергозатраты. Например, цена обитаемой пескоструйной камеры напорного типа, согласованной с индивидуальными требованиями заказчика стартует от 1,8…2,0 млн. руб.

В комплект такого оборудования входят:

Корпус (он может быть из профилированной стали, либо из сэндвич-панелей).
Шлюз, снабжаемый распашными двухстворчатыми воротами (в камерах проходного типа аналогичный узел имеется и с противоположной стороны).
Решётчатый настил, внизу которого расположены системы уборки отработанного песка на базе пневматических отсосов.
Вентиляционная система, рассчитываемая под определённый воздухообмен.
Системы управления и освещения зоны производства работ.
Один или несколько постов абразивно-струйной очистки.
Защитная экипировка рабочих.

Обычно в стандартную комплектацию также включаются системы механизированного открывания шлюза и ворот, дополнительные боковые двери в стенках корпуса, рельсовые пути с тележкой (для объектов, которые не могут перемещаться самостоятельно) и т. д.

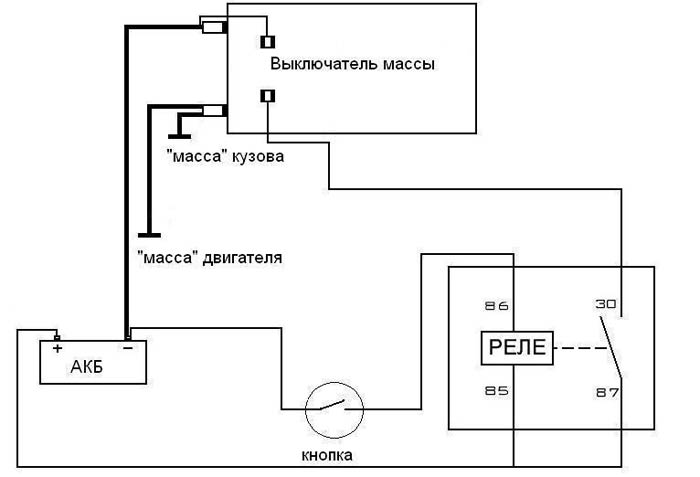

Электросхема для дистанционного управления пескоструйной камерой напорного типа

Производители редко предоставляют подобную опцию, считая, что в обитаемых камерах она используется редко. Между тем, в СТО, где одновременно может выполняться несколько подобных работ, для каждой камеры потребуется оператор. Производительность пескоструйной очистки однотипных объектов можно значительно увеличить, предусмотрев для объёмных камер систему дистанционного выключения энергетических установок — компрессора, вентиляторов, транспортёра уборки отходов и т. д.

Комплект такого дистанционного управления учитывает все типовые операции, которые требуются для нормального функционирования пескоструйных установок напорного типа. Она состоит из следующих элементов:

впускного клапана;
выпускного клапана;
электронного блока управления, предусматривающего некоторые функции защиты зоны обработки;
аккумуляторной батареи (АКБ) от любого автомобиля.

Схема дистанционного управления монтируется на базе пневмопривода. Для срабатывания этой схемы рабочий нажимает клавишу дистанционного управления, после чего воздушный поток от компрессора открывает впускной клапан, одновременно перекрывая выпускной клапан. В результате внутри напорной камеры создаётся избыточное давление, достаточное для выполнения пескоструйной очистки. Управляющее реле имеет один нормально замкнутый и один нормально разомкнутый контакт, что обеспечивает быстрое (не более 1…1,5 с) срабатывание элементов электросхемы для пескоструйной камеры.

При сбросе давления реле отключает привод управления постами пескоструйной очистки. Дальше, при желании, схема может быть соединена с элементами управления открывания ворот и шлюзов камеры.

Пескоструйная камера своими руками

Сложность работ по изготовлению пескоструйной камеры эжекторного типа существенно меньше. Вначале разрабатывается техническое задание (что, в каком объёме, и по какой технологии будет очищаться). Далее, чертежи установки, по которым можно судить о функциональных возможностях камеры. Размеры, указываемые на чертеже, должны соответствовать площади свободного места в мастерской, где будет устанавливаться пескоструйная камера.

Учитывая мощность имеющегося компрессора (а она обычно не превышает 6…8 кВт), объём внутреннего пространства камеры не должен превышать (ширина×глубина×высота) 800×500×500 мм, при этом на передней панели обычно предусматривается скос под углом в 45°, для удобства работы. В передней панели (изготавливаемой из прозрачного ударопрочного пластика) должны быть одно или два отверстия, предназначенные для манипуляций с пескоструйным пистолетом. Корпус изнутри обшивается технической резиной, а в его донной части устраивается решётчатый настил или выдвижной лоток с патрубком для сбора отработанной смеси.

Для сборки камеры потребуются:

Сопло (его лучше приобрести, чем изготовить своими руками: из-за отсутствия подходящих материалов стойкость наконечника окажется весьма низкой);
Регулировочный шаровый кран, который будет управлять расходом песчано-воздушной смеси;
Крепёж с надёжными уплотнительными элементами;
Пескоструйный пистолет.

Техника безопасности

Работа на пескоструйном аппарате требует соблюдения техники безопасности, потому что пескоструй представляет серьезную угрозу здоровью. При работе нужно соблюдать несколько правил:

Защита кожи и глаз. Абразивные частицы вылетают из установки с огромной скоростью — до 700 км/ч, если они попадут на открытые участки тела, произойдет сильное повреждение кожных покровов. Особенно опасно, если абразив попадет в глаза. Поэтому пескоструйщик должен защищать себя при помощи специально одежды. Каждый, кто работает на аппарате, должен надевать прочную обувь, комбинезон из плотного материала, кожаные перчатки и шлем на голову, который полностью закрывает лицо и глаза.
Защита органов дыхания. Во время работы на аппарате создается мощный поток пыли, которая может попадать в легкие, вызывая не только аллергию, но и воспалительные процессы. Чтобы не допустить заболевания верхних дыхательных путей, нужно использовать дыхательную маску с фильтрами. Некоторые пескоструйщики применяют шлемы с подачей воздуха, как у аквалангистов. Если работа производится в помещении, необходимо позаботиться об устройстве надежной системы вентиляции.
Защита органов слуха. Во время работы пескоструйной установки создается слишком большой шум: его производит компрессор, вылетающая струя воздуха, ударяющийся об обрабатываемую поверхность абразив. Если долго находиться в рабочем помещении, можно приобрести травму слухового аппарата. Поэтому пескоструйщик должен защищать уши с помощью звукопоглощающих наушников. Обычно такие наушники вмонтированы в шлем для работы на пескоструя.

При правильном использовании пескоструйного аппарата и соблюдении техники безопасности приобретенное пескоструйное оборудование будет служить долгие годы. Если аппарат был приобретен для мини-мастерской, то он поможет развить бизнес и принесет немалые доходы хозяину.

Обзор популярных моделей

Пескоструйный аппарат Inforce S 4020B — имеет резервуар объемом 63 л, рабочее давление — 8 атмосфер. Расход абразивного материала — 40 кг/ч, расход воздуха — 707 л/мин, максимальная производительность — 2,8 м2/ч. Аппарат весит 21 кг, имеет прорезиненные колеса. В качестве абразива можно использовать стеклянную дробь, оксид алюминия, гранитную крошку, двуокись кремния, стальную крошку. Конструкция Inforce S 4020B простая и надежная, в установке предусмотрена легкая и быстрая замена сопел.
Пескоструйный аппарат ZITREK ИМ-30 015−1011 — аппарат может использоваться в условиях автомастерских, где часто возникает необходимость в очистке металлических поверхностей от ржавчины, лакокрасочного покрытия, окалины. Пескоструй относится к инжекторным аппаратам, что влияет на его рабочие характеристики: при достаточно высокой производительности (до 3 м2/ч) ZITREK ИМ-30 015−1011 отличается экономичностью. В качестве абразива установка использует стальной песок, карбид кремния, стальную или чугунную дробь. Объем резервуара — 30 л, рабочее давление — 6 атмосфер. Весит аппарат 25 кг.
Пескоструйная камера Сорокин 10.8 — камера с большим резервуаром объемом 220 л, ее применяют для сухой очистки металлических поверхностей от ржавчины, старой краски, накипи или нагара. Абразивным материалом для этой установки может служить электрокорунд или речной песок, диаметр фракций колеблется от 0,1 мм до 0,8 мм, что зависит от вида работы и качества обрабатываемой поверхности. Камера имеет особенности, которые облегчают работу оператора: резиновые рукава для защиты рук и смотровое окно с подсветкой для контроля над рабочим процессом. Во время работы создается давление до восьми атмосфер, камера отличается высокой надежностью и устойчивостью конструкции.
Абразивоструйная камера Российский КСО-80-И-ФВ-М 015−0038 — аппарат позволяет выполнять высококачественную обработку металлических поверхностей при помощи песка, электрокорунда, кремния карбида или металлической дроби. Объем рабочего резервуара аппарата — 80 л, вес установки — 180 кг. При работе создается давление до семи атмосфер, расход воздуха — 1200 л/мин. Производительность — до трех квадратов в час. Наличие подробной инструкции и простое устройство камеры позволяют работать на ней даже специалистам невысокой квалификации. Камера Российский КСО-80-И-ФВ-М 015−0038 предназначена для работы только в закрытых помещениях при условии подключения к вентиляционной системе.
Установка абразивоструйная напорная ZITREK DSMG-160 015−1178 создана для высокоскоростной очистки поверхностей от остатков краски, ржавчины и нагара. Установка может использоваться как внутри помещений, так и на улице для очистки фасадов зданий, при выполнении различных ремонтных работ. Быстрая и качественная очистка поверхностей достигается благодаря напорному действию установки. Технические характеристики аппарата: объем резервуара — 160 л, давление — 12 атмосфер, вес — 96 кг, производительность — 273 м2/ч. Установку можно эксплуатировать при температуре окружающего воздуха 5−35° C выше ноля, при влажности не более 80%.

Если нет возможности купить устройство, можно попробовать сделать его самостоятельно.
