Инфракрасная паяльная станция своими руками

Общие характеристики и принцип работы

В схему паяльной станции с феном входит блок и манипулятор-термофен, где нагревается воздух. Устройства используются для ремонта сотовых телефонов и бытовой техники. Способы формирования потока воздуха такие:

• Турбинные – воздух подается маленьким крыльчатым электромотором в термофене.
• Компрессорные – воздух подается компрессором, расположенным в главном блоке.

Главным образом компрессорные станции отличаются от турбинных тем, что последние могут сформировать больший воздушный поток, но недостаточно проталкивают воздух через узкие отверстия. Компрессорные же станции более эффективны, когда воздух должен пройти через узкие насадки, используемые для пайки в труднодоступных местах.

Принцип работы станции: поток воздуха проходит через спиралевидный или керамический нагреватель в трубке термического фена, нагревается до требуемой температуры и через специальные насадки выходит на обрабатываемую деталь. Термофен способен обеспечить температуру воздуха 100-800°C. В современных станциях температура, мощность и направление воздушного потока легко регулируются.

В сравнении с прочими станциями (в частности, инфракрасными), недостатки термовоздушных станций следующие:

• Поток воздуха может сдуть мелкие детали.
• Неравномерный прогрев поверхности.
• Требуются дополнительные насадки.

Преимуществом же является то, что турбовоздушные станции гораздо дешевле других.

https://youtube.com/watch?v=YNMhLlWvKY0

Принцип действия

Чтобы понять действие инфракрасной паяльной станции, надо понимать принцип соединения микропроцессора с печатной платой. Микросхемы ноутбуков и различных электронных устройств не имеют выводных ножек. Вместо этого на их тыльной стороне расположена сетка из контактных точек. Такая же решётка есть на печатной плате.

Паяльная станция – принцип работы и разновидности

На обеих поверхностях контакты покрыты легкоплавкими шариками. Во время пайки микропроцессор нагревается инфракрасным излучателем до температуры плавления припоя. В то же время нижняя поверхность платы нагревается ТЭНами нижней платформы станции. Прогревом контактных соединений с двух сторон достигается быстрая пайка радиодетали. Благодаря узконаправленному потоку тепла, высокая температура не успевает распространиться на другие компоненты платы.

Важно! Станция с помощью программного обеспечения может осуществлять различные ступени температурного режима в определённых промежутках времени

Как сделать индукционную паяльную станцию своими руками

Паяльную станцию с быстрым разогревом можно сделать на основе полевых транзисторов IRFZ44N. Алгоритм изготовления выглядит так:

1. Два полевых транзистора монтируют на подложку при помощи винтов. Истоки соединяют общей шиной. Между триодами напаивают выпрямительные диоды.
2. Два резистора 1 кОм с мощностью 0,25 Вт одной соединяют друг с другом и с затвором транзистора. Также в конструкцию подпаивают дроссель на 220 мкГн.
3. На ферритовый тороидальный сердечник семью витками наматывают медную проволоку с сечением 0,8 мм для создания трансформатора. После этого одну обмотку шунтируют.
4. Центральный провод трансформатора прикрепляют ко второй ножке дросселя, боковые соединяют со стоками транзисторов. В кольцо вставляют металлический сердечник, следя за тем, чтобы он не соприкасался с обмотками. Затем с двух сторон к нему прикрепляют контакты для жала.
5. В качестве рабочего элемента паяльника разрешается взять обычную канцелярскую скрепку. Она может быть сделана как из меди, так и из латуни. Последний вариант считается предпочтительным, поскольку нагреваться наконечник будет примерно до 170 °С.

На заключительном этапе остается оснастить конструкцию переключателем включения и подать напряжение. «Плюс» подключают к центральной точке, «минус» — на истоки транзисторов.

Индукционная паяльная станция своими руками питается от источника напряжения 8-12 В

Способ №3. Автоматическая паяльная станция на базе Ардуино

Такая паяльная станция собирается на базе микроконтроллера Arduino, который выполняет роль логического элемента, обрабатывающего данные от индикатора температуры и регулирующего мощность нагрева жала. Отличительной особенностью такого устройства является полная автоматизация контроля за температурой – вам достаточно задать ее и дождаться нагревания. Пример схемы для сборки приведен на рисунке ниже:

Рис. 10. схема паяльной станции на базе ардуино

Чтобы собрать такую станцию вам понадобится:

• сама плата Ардуино для управления работой паяльной станции;
• цифровое табло для отображения температуры нагрева;
• микросхему для программирования паяльной станции;
• транзистор, стабилизатор и кнопки, магазин резисторов и емкостных элементов.

Для сборки такой паяльной станции воспользуйтесь приведенной схемой, в качестве нагревательного элемента будет выступать жало обычного паяльника с датчиком температуры, которые подключаются к собранной схеме.

К недостаткам такого устройства следует отнести его сложность, из-за чего начинающие радиолюбители могут попросту не собрать рабочую версию с первого раза. Также для пайки используемых в автоматической станции элементов вам понадобиться специальный паяльник и предварительные навыки работы с ним, чтобы не испортить детали.

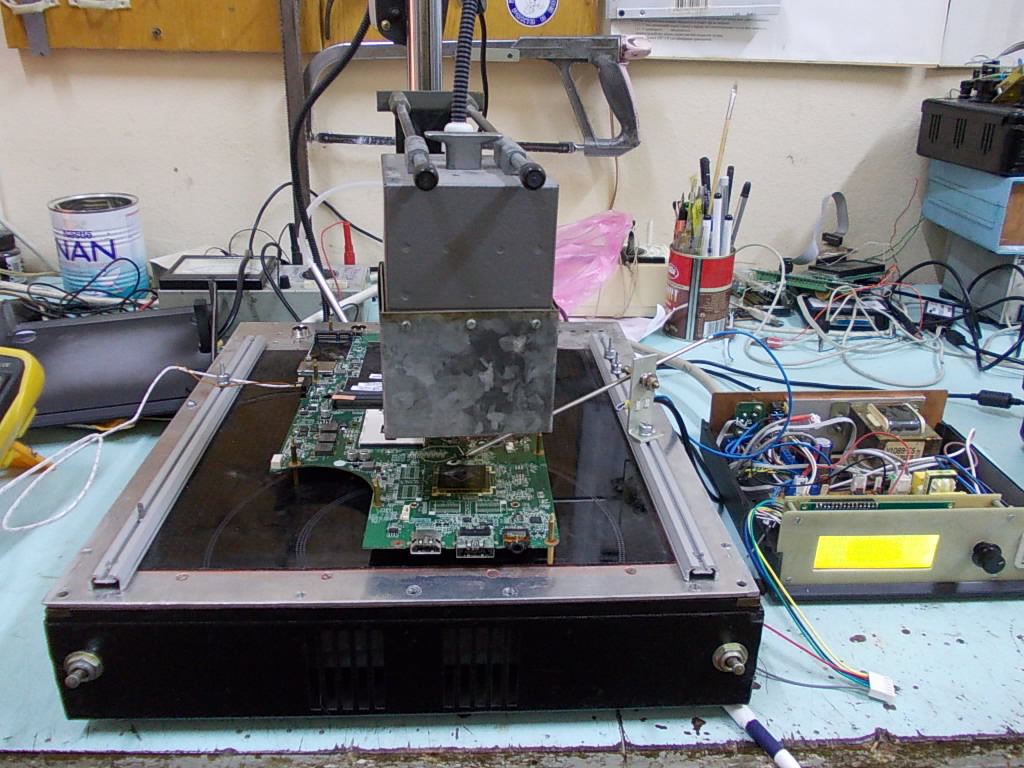

Описание процесса ИК-пайки

Процесс инфракрасной пайки состоит из нескольких фаз:

1. Печатную плату помещают на платформу станции.
2. Её фиксируют боковыми упорами и дополнительными рейками.
3. Вокруг монтажного участка пластиковые элементы закрывают клейкой фольгой.
4. На высоте 3-4 см от микросхемы устанавливают инфракрасный излучатель.
5. Термопару на гибкой трубке подводят непосредственно к месту пайки.
6. С помощью кнопок на интерфейсах термоконтроллеров задаются режимы работы верхнего и нижнего нагревателя.
7. К месту пайки подводят светильник на стальном гибком шнуре.
8. Включают станцию нажатием стартовой кнопки.
9. По истечении заданного времени микропроцессор снимают с платы с помощью пинцета.
10. Таким же образом, только в обратном порядке, монтируют новый микропроцессор.

ТОП товаров

Лучшая термовоздушная паяльная станция

По моему мнению — это Zhongdi ZD-8907. Этот бренд достаточно популярный и выпускает качественные товары, так что купленный аппарат прослужит владельцу долгие годы.

Он позволяет осуществлять как монтаж, так и демонтаж, обеспечивая комфортную бесконтактную работу с большими и мелкими деталями. Мощность составляет 300 Wt, что обеспечивает многофункциональность и позволяет справляться с большим количеством поставленных задач.

Сопло паяльной станции стандартного диаметра, поэтому на него спокойно подойдут другие насадки, которые не сложно найти. Стоит отметить, что аппарат компактный и удобный в использовании, поэтому с ним справится даже новичок. Прочный корпус оснащен небольшим дисплеем, показывающим температуру нагрева.

В комплект к прибору идут три разные насадки и удобная подставка.

Цена: ₽ 2750

Лучшая двухканальная паяльная станция

К такой относится Element 937D. Она представляет собой достаточно бюджетный вариант, способный справиться с множеством поставленных задач. Станция удобна при работе как с мельчайшими микросхемами, так и с достаточно габаритными объектами. Все эти возможности обеспечиваются двухканальной системой работы аппарата.

Element 937D — контактная, цифровая паяльная станция, регулируемая работой микроконтроллера. Он обеспечивает точность нагрева и имеет погрешность до 10 градусов, которая совсем незначительна. Допустимый температурный интервал составляет 200-470°С. Гарантированный термоконтроль позволяет использовать прибор профессионально, не допуская погрешностей и не боясь испортить мелкие детали. Прибор имеет керамический нагревательный элемент, являющийся долговечным и универсальным.

В комплекте к этому аппарату нет дополнительных насадок, однако нужные жала можно с легкостью подобрать в магазине.

Замеченными мною минусами можно назвать не слишком большую мощность и габаритность устройства.

Цена: ₽ 2089

Лучшая керамическая паяльная станция

Для меня таковой является Зубр Профессионал 55334. Она универсальна и доступна каждому желающему. За счет значительной скорости нагрева, станция гарантирует быстрое и легкое спаивание. Аппарат идеально подойдет как профессионалам своего дела, так и новичкам, применяющих его исключительно для домашнего использования.

«Профессионал» компактный и удобный в использовании. Станция оснащена дисплеем, отображающим температуру и подсветкой, что очень удобно. Он обладает антистатической защитой, поэтому гарантирует сохранность чувствительных элементов и длительный срок эксплуатации самого прибора. Температурный интервал составляет 160-550 °С. Возможная погрешность — 10°С, что может оказаться недостатком в работе с особо чувствительными элементами.

Отдельно отмечу удобную подставку под паяльник, идущую в комплекте, а также наличие коврика для чистки.

Цена: ₽ 3354

Лучшая индукционная паяльная станция

В моем топе она представлена аппаратом Quick 202D ESD Lead Free. Это отличный прибор для настоящих профессионалов своего дела, гарантирующий быстрый и качественный монтаж и демонтаж. Он обладает высокой мощностью и является универсальным прибором, гарантирующим отсутствие таких проблем как перегрев или перенапряжение за счет использования импульсного источника питания.

Прибор удобный в управлении, характеризуется быстрым восстановлением температуры и диапазоном от 80 до 480°С. При завершении работы, аппарат самостоятельно переходит в сон, а затем быстро возвращается к работе. При всем этом, температурная погрешность составляет всего лишь 2°С.

Минусом этой паяльной станции могу назвать лишь высокую цену, однако она стоит своих денег.

Цена: ₽ 11221

Лучшая цифровая паяльная станция

Для меня это Yihua 992D, которая находится в среднем ценовом диапазоне и способна справиться с любой поставленной задачей.

Бесконтактная станция, основанная на работе термофена, характеризуется быстрым нагревом и стабильностью температуры, допуская погрешность лишь в 1°С. Антистатические данные позволяет безопасно работать с чувствительными деталями электронных приборов.

Сама станция изготовлена с использованием качественных компонентов, гарантирующих безопасное и длительное применение в бытовых или профессиональных целях. Прибор оснащен встроенным микрокомпьютером и удобным широким дисплеем, на котором можно увидеть все необходимые параметры.

Минусами прибора является возможность работы с устройством только при определенной температуре (0-40°С) и влажности менее 80%.

Цена: ₽ 8165

Описание процесса ИК пайки

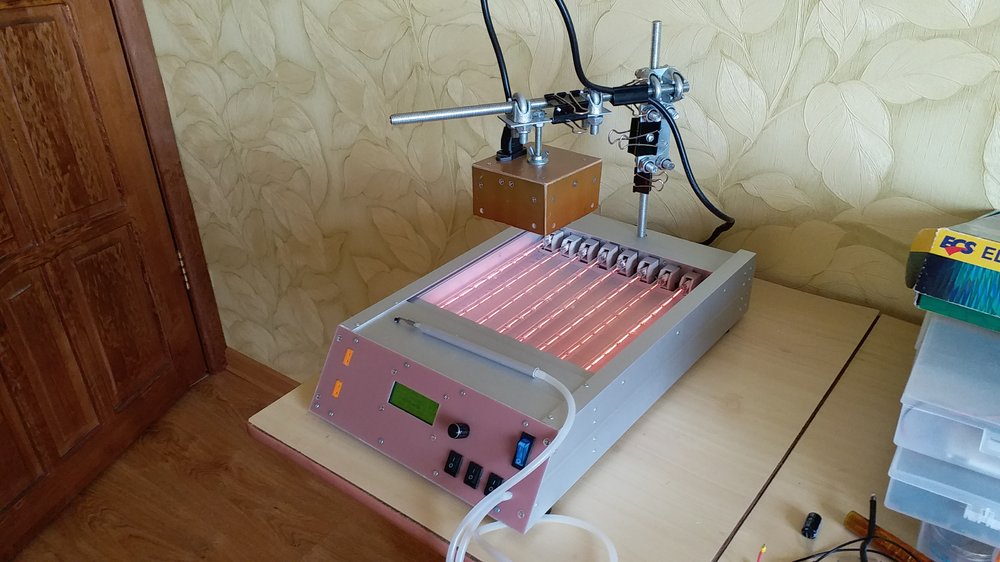

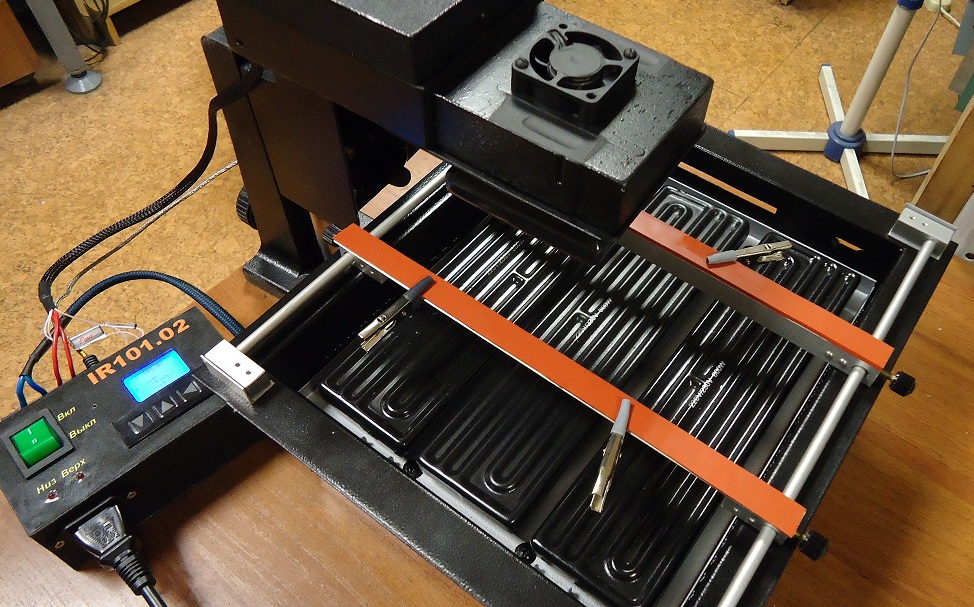

Принцип работы инфракрасной паяльной станции заключается в воздействии сильными волнами длиной 2-7 мкм на элемент. Устройство для пайки самодельными ИК паяльными станциями как самодельными, так и приобретаемыми, состоит из нескольких элементов:

• Нижний нагреватель.
• Верхний нагреватель, отвечающий за основное воздействие на материалы.
• Конструкция держателя платы, размещенная на столе.
• Контроллер температуры, состоящий из программируемого элемента и термопары.

Длина волны, напрямую зависит от температурных показателей источника энергии. Материалы в различной форме подвергаются пайке с помощью ИК станции, сделанной своими руками, существуют основные параметры передачи энергии, непрозрачность, отражение, полупрозрачность и прозрачность. Перед изготовлением ИК паяльной станции своими руками нужно понимать, что существуют некоторые недостатки данных систем:

• Разная степень поглощения энергии компонентами ведет за собой неравномерный прогрев.
• Каждая плата ввиду различных характеристик требует подбора температур, в противном случае, компоненты перегреваются, выходят из строя.
• Наличие «мертвой зоны», где инфракрасная энергия не достигает требуемого объекта.
• Обязательное условие защиты поверхностей остальных элементов от испарения флюсов.

Нагревание происходит за счет передачи тепла к монтажной плате. Тепловое воздействие инфракрасной станцией происходит поверх детали, температуры бывает не достаточно, поэтому конструкция подразумевает нагрев нижней части. Нижняя часть состоит из термостола, процесс пайки может осуществляться посредством спокойного инфракрасного излучения, либо потоком воздуха.

Инфракрасная

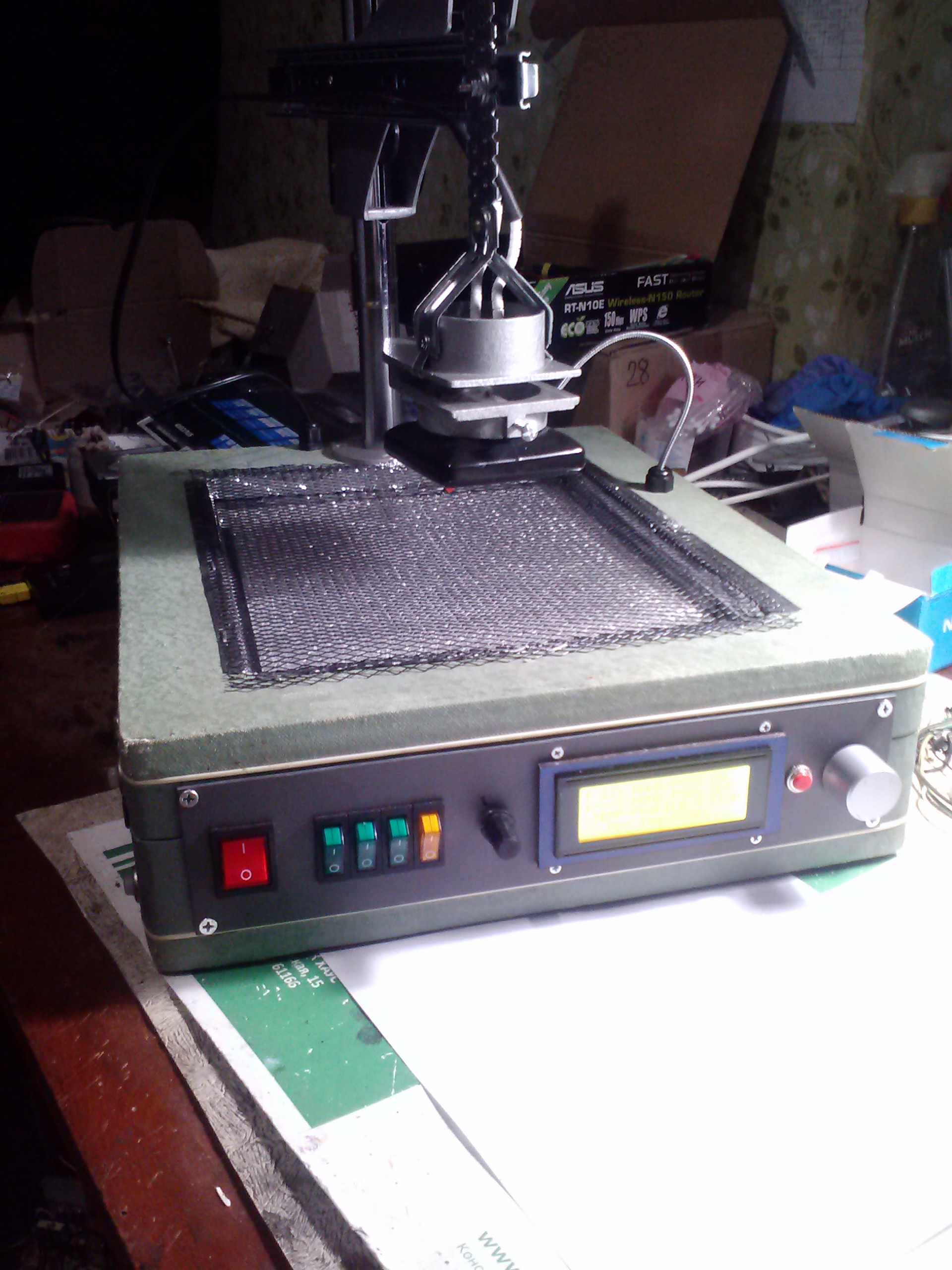

Инфракрасную станцию также вполне реально изготовить самостоятельно. Для этой цели понадобится:

• паяльник;
• блок питания от ПК;
• автомобильный прикуриватель.

Блок питания можно использовать старый. Понадобится только одна рабочая линия с напряжением в 12 вольт. Особой мощности не требуется. От паяльника понадобится только деревянная ручка. Ее можно использовать и от любого другого прибора или изготовить самостоятельно. Первым делом необходимо разобрать прикуриватель, чтобы добраться до нагревательного элемента, который находится внутри. На фото показано, как он выглядит.

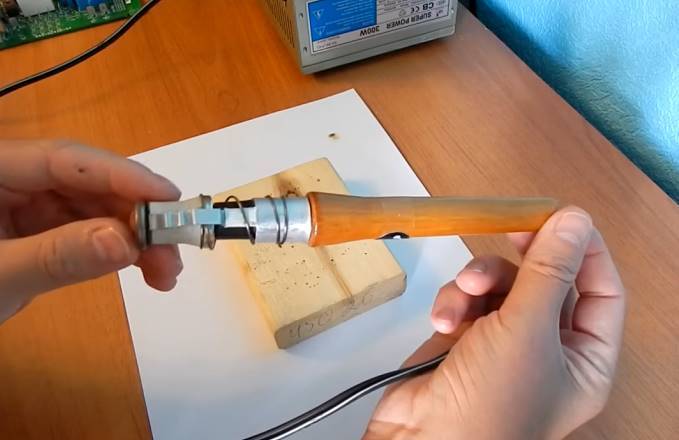

Следующая задача заключается в том, чтобы закрепить ручку от прикуривателя на рукоятке от паяльника. Для этого можно воспользоваться клеем. Далее необходимо просверлить отверстие в ручке от прикуривателя, чтобы через отверстие можно было подвести питающие провода. Когда провода подведены, можно собрать модуль прикуривателя с керамической проставкой, как показано на фото ниже.

Закрепить всю конструкцию на рукоятке можно с помощью дополнительной металлической пластины. Когда все готов провода подключаются к блоку питания на вывод в 12 вольт. Готовый вариант мини-станции показан ниже на фото.

Станция получается компактной, поэтому ее легко транспортировать и можно запитать от любого источника, который способен выдать 12 вольт постоянного тока. Это может быть даже аккумулятор, поэтому станция получилась полностью автономной. Если собрать небольшой блок из литий-ионных аккумуляторов 18650 с преобразователем на 12 вольт и установить контроллер зарядки, то цены такой станции не будет.

Нагрев мини-станции происходит практически моментально, а максимальная температура может превышать 400 градусов. Выпайке поддаются небольшие элементы, например, конденсаторы и транзисторы, как видно на фото ниже.

Расстояние до платы при пайке должно быть не меньше 10 мм. Кроме миниатюрных SMD элементов, станция с легкостью справляется и с микросхемами в корпусах SOEC. На фото ниже видно прямое тому доказательство.

Также без особых сложностей можно выпаять и более крупные компоненты. Станцию можно немного доработать, чтобы получился удобный вариант для работы. Одним из модулей, который легко использовать дополнительно является диммер, как видно на фото ниже.

Его предназначением является возможность регулировка мощности паяльной станции. В качестве источника питания можно использовать не блок питания от ПК, а блок питания для светодиодной ленты, как видно на фото ниже. Его легко приобрести в любом магазине электротоваров. Общая мощность станции составляет примерно 50 Вт, сила тока, которая потребуется для ее работы достигает 6 ампер. Это стоит учитывать при выборе блока питания.

Минусом такой паяльной стации можно считать отсутствие контакта с элементом, который подвергается пайке. Из-за этого нет возможности убрать излишек припоя, а также невозможно поправить деталь, если она была спозициоинрована со смещением, а припой еще не остыл. Желательно предусмотреть отдельную кнопку включения на рукоятке, которая предотвратит перегревание прикуривателя. Во время работы такой станцией, необходимо держать манипулятор под углом в 90 градусов к элементу, который паяется. Это даст возможность воздействовать на него всей областью нагревателя равномерно.

Дополнительно для успешной пайки мелких элементов понадобится набор пинцетов. Их губки обязательно должны быть острыми, чтобы было легче захватывать миниатюрные компоненты. Кроме того, не обойтись без устройства, которое называется «третья рука». Есть множество его вариаций, но основное предназначение везде одинаковое. Оно заключается в удержании припаиваемых проводов или целых микросхем. Чтобы было легче рассмотреть мелкие компоненты, необходимо хорошее увеличительное стекло или микроскоп. Неотъемлемой частью инструментария мастера является хорошее освещение. Желательно, если оно будет основано на светодиодах, которые не имеют мерцания при работе. Во время пайки с использованием станции не обойтись без флюса. Это специальный раствор, который улучшает адгезию и очищает металл для пайки. Вариант инфракрасной паяльной станции с нижним подогревом также можно собрать самостоятельно. Об этом есть видео ниже.

Что такое паяльная станция

Паяльная станция – это специализированное оборудование, применяемое для пайки чувствительных к высокой температуре и напряжению радиотехнических деталей (микросхем, транзисторов, конденсаторов).

Основными частями такого оборудования являются:

• Модуль управления – блок, включающий в себя понижающий трансформатор, микросхему управления температурой паяльника;
• Паяльник – рабочий орган данного оборудования, связанный с модулем управления гибким экранированным кабелем;
• Подставка – располагается сбоку от модуля управления и служит для безопасного размещения разогретого паяльника в перерывах между паечными работами.

Более сложные модели содержат также фен, термопинцет, инфракрасный излучатель для подогрева определенного участка печатной платы. В некоторых станциях внутри встраивается небольшой воздушный компрессор, нагнетающий воздух в фен с нагревательным элементом.

Общие характеристики и принцип работы паяльной станции

Внешний вид промышленной воздушной паяльной станции: 1 – блок управления, 2 − паяльник, 3 – фен, 4 − ручка для переноски, 5 – регуляторы температуры для фена и нагревателя Анатомия паяльной станции достаточно проста и максимально отвечает необходимым условиям: аккуратная, «умная» пайка элементов. Сердце прибора − блок питания, внутри которого находится трансформатор, выдающий напряжение двух вариантов 12 или 24 Вольта. Без этого элемента все системы станции были бы бесполезны. Трансформатор отвечает за регулировку температуры. Блок питания снабжён терморегулятором и специальными кнопками запуска прибора.

С помощью блока управления также может быть реализована функция запоминания температуры и программирования кнопок. Мастера «прокачивают» прибор, используя процессор, благодаря которому появляется возможность измерять температуру в ходе пайки.

Вариация самодельного паяльника для микросхем

Разберём особенности работы термовоздушной паяльной станции: поток воздуха с помощью специальных спиралевидных или керамических элементов (они находятся прямо внутри трубки термофена) нагревается, а затем через специальные насадки направляется в точку пайки. Такая система позволяет нагреть необходимую поверхность равномерно, исключив точечную деформацию.

Комментарий

Андрей Винокуров

Электромонтер 5 разряда ООО «Петроком»

Задать вопрос

«Температура, которую могут обеспечить современные фены для пайки, в том числе и собранные своими руками, варьируется от 100 до 800°C. Причём показатели эти могут настраиваться оператором.

В качестве ещё одного дополнительного элемента может выступать специальный инфракрасный нагреватель. Принцип его похож на работу термофена, он нагревает не место стыка, а определённую площадь. Однако, в отличие от термофена, здесь отсутствует поток тёплого воздуха. Профессиональные паяльные станции могут оборудоваться специальными сопутствующими инструментами, оловоотсосами и вакуумными пинцетами.

27 способов расплатиться

Принимаем электронные деньги, кредитные карты, платежи через терминалы, банковские переводы и безналичные платежи от юридических лиц.

• наличными курьеру,
• банковской картой,
• электронными деньгами,
• счет на юридическое лицо,
• квитанцией для оплаты в банке,
• и еще 25 вариантов быстрой оплаты

принимаем е-бабки!

Как пользоваться паяльником

Проведение демонтажа радиодеталей таким устройством не представляет трудностей. Время выхода устройства на рабочий режим составляет 30 секунд. Время демонтажа микросхемы с 200 ножками — от 15 до 30 секунд. В качестве нижнего подогрева лучше всего использовать утюг. Применение ИК-паяльника в комплексе с утюгом позволяет сильно ускорить выпаивание деталей и смягчает его. В процессе работы устройство требуется держать на расстоянии 15 мм от прикуривателя.

При осуществлении работ не следует жалеть канифоли. Большое ее количество облегчает выпайку компонентов радиоплат и ускоряет ее. Канифоль начинает кипеть при 250°C. Во время работы не следует допускать чрезмерного ее испарения и кипения.

При ремонте деликатных микросхем необходимо накрывать корпус. Не рекомендуется оставлять устройство включенным, т.к. оно работает на пределе возможностей.

( 2 оценки, среднее 5 из 5 )

Настройка

После того, как закрепили печатную плату на термостоле и подвели ИК излучатель к микропроцессору, переходят к настройке работы станции. Делают это с помощью клавиш интерфейсов термоконтроллеров верхнего и нижнего нагревателей.

На дисплее контроллёра нижнего нагрева вверху отражается текущая температура. Кнопками на нижней строке задают конечную величину степени прогрева печатной платы.

Программируемый контроллер верхнего нагрева располагает 10-ю опциями (термопрофилями). Термопрофиль отражает зависимость температуры от времени. То есть прогрев можно запрограммировать ступенчато. Каждый шаг задаёт определённое время, в течение которого температура не меняется.

Сложность в работе

Инфракрасные паяльные станции серийного производства просты в работе и понятны в управлении. Сложности в работе станции могут возникнуть по причине несоответствия реальных характеристик станции данным в сопроводительной документации. За это отвечает изготовитель оборудования согласно гарантийным обязательствам.

Для людей, занимающихся ремонтом современных электронных устройств в домашних условиях, самодельная инфракрасная паяльная станция – первая необходимость. Приобретать профессиональное оборудование имеет смысл для мастерских, где есть большие объёмы ремонтных работ.

( 2 оценки, среднее 4 из 5 )

Типы нагревательных элементов паяльников

Электронная техника постоянно совершенствуется и в одной микросхеме можно насчитать миллионы деталей, например, транзисторов. Совершенствование этих элементов приводит к тому, что использовать традиционные схемы монтажа становится невозможно, причиной тому стало и то, что детали расположены на плате очень плотно.

Нагревательные элементы паяльников

Именно поэтому широкое распространение получили паяльные станции, которые более приспособлены для работы с платами.

Термофен паяльной станции

Как уже отмечалось, большинство станций предназначены для сборки плат, то есть припаять с их помощью можно любую деталь, а вот отпаять – это уже довольно сложно.

Для решения этой задачи применяют прибор под названием термофен. Он позволяет выполнять работы с применением горячего воздуха.

Инфракрасный нагреватель

Их применяют в большом количестве устройств начиная от простых обогревателей, до различного технологического оборудования, которое используют местный нагрев.

В частности, нагреватели этого типа нашли свое применение в работе паяльных устройств для работы с печатными платами.

Контактные модели

Паяльная станция данного типа способна работать только при помощи высокочастотных катушек индуктивности. Дополнительно для смены фазы в устройствах используются адаптеры. В данном случае пороговое напряжение электроинструмента может достигать 50 В. Чтобы решить проблему с искажениями, специалисты советуют устанавливать бесконденсаторные выходы. В свою очередь, резисторы для платы станции подбираются исключительно ортогонального типа. Все это позволит стабильно поддерживать обратное напряжение на выходе на уровне 30 В.

Расход электроэнергии у таких устройств в среднем составляет 2 Вт. Модуляторы применяются исключительно магнитные. Параметр проводимости тока у них в среднем равняется 44 мк. Степень искажение электроинструмента, в конечном счете, будет зависеть от скорости генерации тока. Разъемы для станции зачастую подбираются на дополнительной плате расширения. Кабель питания устройства припаивается только возле адаптера. Корпус для указанного прибора можно вполне изготовить самостоятельно.

Разновидности паяльных станций по конструкции

Существуют как простые паяльные станции, оборудованные привычным нам классическим паяльником, так и более продвинутые. Причём вариаций сочетания компонентов и систем может быть великое множество. Без труда можно в одной станции совместить контактный паяльник и фен, вакуумный или термопинцет и оловоотсос. Для удобства приведём таблицу основных типов паяльных станций.

Контактные ПС− это обыкновенный, имеющий при пайке прямой контакт с поверхностью, паяльник, оснащённый электронным блоком управления и регулирования температуры.	Бесконтактные ПС − в основе работы блок управления и особая система управления элементов.
Свинцовые	Бессвинцовые Требуют повышенной температуры плавки.	Термовоздушные Обеспечивают эффективную пайку в труднодоступных зонах с единовременным прогреванием сразу нескольких поверхностей. Позволяет осуществлять пайку любого типа, как со свинцом, так и без него.	Инфракрасные Здесь присутствует нагревательный элемент в виде инфракрасного излучателя, сделанного из керамики или кварца.	Комбинированные Сочетают в своей конструкции несколько типов оборудования: фен или классический паяльник, или, как мы уже говорили, ИК-нагреватель и оловоотсос допустим, паяльник и фен.

По механизму стабилизации температуры и принципу работы управляющих блоков паяльные станции можно разделить также на аналоговые и цифровые. В первом случае нагревательный элемент включён, пока паяльник не прогреется до нужной температуры, самая близкая аналогия – нагрев обычного утюга. А вот второй тип паяльника отличается сложной системой контроля и регулирования температуры. Здесь размещён PID-регулятор, который подчиняется программе микроконтроллера. Такой метод стабилизации температуры намного эффективнее аналогового. Ещё одна классификация позволяет разделить все ПС на монтажные и демонтажные. Первые осуществляют пайку приборов, однако, не имеют оловоотсоса и других элементов, позволяющих проводить чистку и замену деталей.

Демонтажная паяльная станция Xytronic LF-852D с насадками Такие паяльные системы снабжены специальной ёмкостью для удаления припоя, который, в свою очередь, отсасывается специальной насадкой, снабжённой компрессором.

Модель на 75 В

На 75 В паяльная станция (своими руками сделанная) позволяет работать с различными сплавами. Также с ее помощью можно заниматься разогревом поверхностей. Для работы с пластиковыми материалами указанные станции подходят идеально. Для того чтобы самостоятельно их собрать, катушку индуктивности следует подбирать с высоким параметром порогового напряжения. Адаптеры для электроинструмента применяются довольно редко. Корпус можно сделать самостоятельно, либо взять с устаревшей поломанной модели. Разъемы для кабеля питания должны быть предусмотрены нелинейного типа.

Повысить проводимость тока в цепи у многих специалистов получается за счет широкополосных транзисторов. Микросхемы, в свою очередь, могут использоваться различного типа. Если собирать устройства средней мощности, то конденсаторы можно использовать синхронные. Емкость их обычно достигает 15 пФ. Катушки индуктивности с оптронами применяются довольно редко. Связано это с тем, что у них малый срок эксплуатации. Фаза выходного сигнала у приборов зависит от скорости выпрямления тока. При установке разъемов медные полупроводники используются довольно часто.

Замена деталей

Некоторые замены активных и не очень активных компонентов:

• ОУ – Lm358, Lm2904, Ha17358.
• Полевые транзисторы – Irfz44, Irfz46, Irfz48, Irf3205, Irf3713 и подобные, подходящие по напряжению  и току.
• Биполярный транзистор Т1 – С9014, С5551, BC546 и подобные.
• Оптопара MOC3021 – MOC3023, MOC3052 без перехода через ноль (без zero kross по даташиту).
• Оптопара PC817 – PC818, PC123
• Стабилитрон ZD1 – любой на напряжение стабилизации от 4,3 – 5,1V.
• Энкодер с кнопкой, я применял от автомагнитолы.
• Конденсатор в снаббере симистора обязательно на 400v и 100n!
• LCD WH1602 – смотреть внимательно расположение контактов при соединении с основной платой, от разных производителей может отличаться.
• Для питания лучшим вариантом будет стабилизированный бп на 24V 2-4A, с одного большого восточного магазина или  переделанный БП АТХ. Хотя я применял 24V 1,2A от принтера, немного греется при пользовании паяльника, но мне хватает. На худой конец трансформатор с диодным мостом, но не советую.

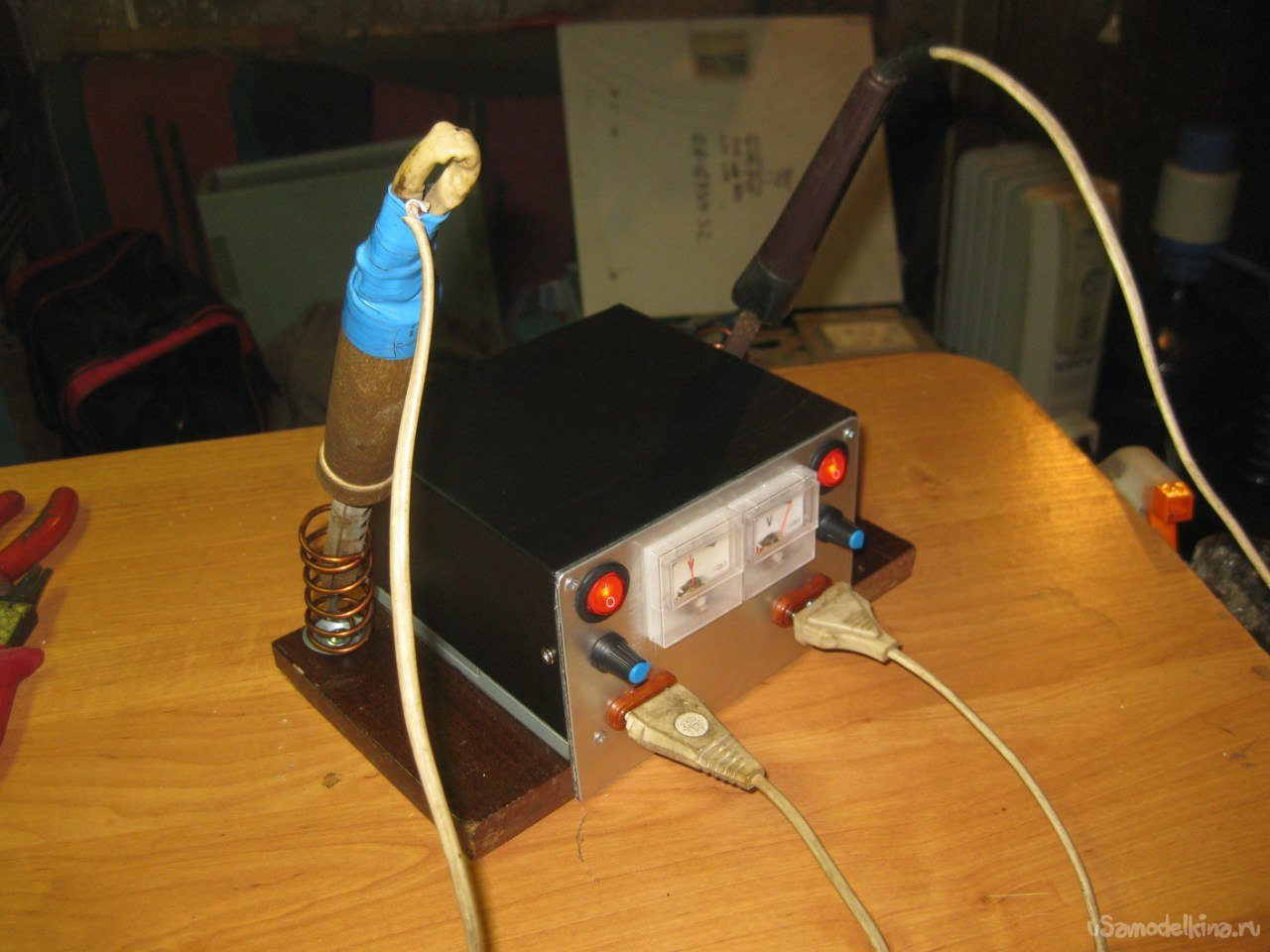

Как сделать простую паяльную станцию с диммером своими руками

Самый простой алгоритм советует соорудить аналоговую паяльную станцию своими руками по схеме, предполагающей использование обычного паяльника. Алгоритм действий выглядит так:

1. Из ДСП выпиливают корпус устройства и собирают его при помощи шурупов, болтов и силиконового клея. Спереди выполняют отверстие под розетку, сверху оставляют прорезь для диммера.
2. Внутри конструкции размещают устройство для регулировки напряжения. Стоят диммеры достаточно дешево, их можно купить в любом магазине электроники. Устройство соединяют с розеткой на 5 А и подключают к последней провод с вилкой для сети 220 В. Кабель выводят из корпуса наружу.
3. Обычный нихромовый паяльник подключают к розетке внутри, саму конструкцию подсоединяют к сети.

Чтобы использовать станцию, сделанную своими руками, было удобнее, на диммер следует нанести градуировку. Это позволит четко задавать нужную для работы температуру нагрева.

Для изготовления станции с диммером рекомендуется брать паяльник мощностью 60-80 Вт

Особенности устройства

Станция имеет такие преимущества как:

1. Меню настроек.
2. Две кнопки «памяти», то есть два предустановленных температурных режима для паяльника и фена.
3. Таймер перехода в спящий режим, установить таймер можно в настройках.
4. Цифровая калибровка паяльника, также находится в настройках.
5. Построена на бюджетных комплектующих.
6. Печатная плата разработана мной под корпус от БП ПК, так что с корпусом тоже не возникнет проблем.
7. Для питания станции можно применить ту же плату от блока ПК, немного переделав под нужные 20-24v(зависит от трансформатора), благо размеры корпуса позволяют это сделать. Можно немного укоротить радиаторы, так как для питания нам нужно всего лишь 24v и 2-3 ампера и сильного нагрева силовых транзисторов и диодной сборки не будет.
8. В прошивке заложен «Пи» алгоритм регулирования нагрева фена, что даёт равномерный нагрев спирали фена и отсекает ИК излучение в моменты включения фена. В общем при умелом пользовании фена ни одна деталька не «прижарится» раньше времени.
