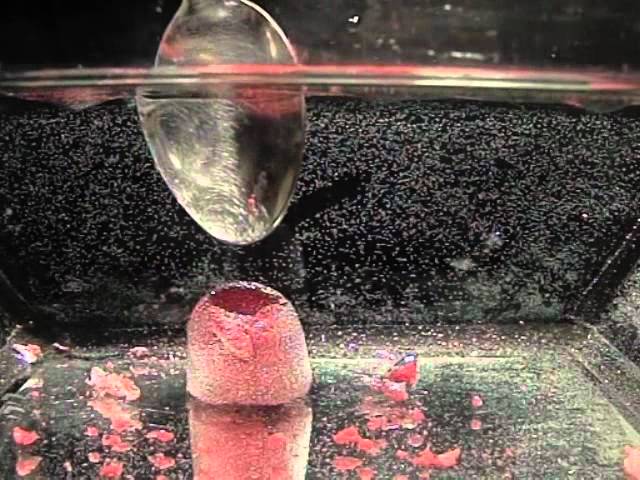

Какой металл можно расплавить на руке человека. металл, который плавится в руках

Печь для плавки алюминия своими руками: как сделать печку с тигелем для металла

В этой статье объединено много различных пошаговых инструкций, которые помогут вам сделать отличный тигель для плавки алюминия. Это займет всего пару дней и немного денег.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ

В процессе плавки алюминия в домашних условиях вы столкнетесь с огнем и расплавленным металлом. Не пренебрегайте средствами безопасности и спецодеждой. Ответственность за любые причиненные травмы лежит исключительно на вас! Я не имею к этому никакого отношения.

Характеристики

Чистота материалов определяет температуру их плавления. Алюминий пригоден для проведения разных технологических процедур, благодаря небольшому весу и хорошей пластичности. При высокой температуре происходит взаимодействие с кислородом.

На поверхности металла возникает оксидная пленка, которая защищает его от коррозии и окисления. Плавление алюминия способствует изменению структуры вещества, поэтому защитное покрытие полезно для него.

Усадка и дополнительное внутреннее напряжение появляется при резком охлаждении.

Особенности технологического процесса

Тигель — это тугоплавкая емкость для разогрева металла. Используются изделия из таких материалов:

• Фарфор.
• Сталь.
• Чугун.
• Корунд.

В бытовых условиях применяется готовый тигель или емкость из широкой железной трубы. Чтобы изготовить ее, потребуется болгарка и сварочное оборудование. Объем тигля выбирается индивидуально, емкость прогревается равномерно, измельченный металл плавится в результате теплопередачи.

Перед термообработкой нужно уменьшить температуру плавления, чтобы состояние металла менялось быстрее. Для этого алюминий дробят на мелкие фрагменты. Воспламенение или окисление происходит часто после такого измельчения. Состояние образовавшегося оксида алюминия меняется при более высоких температурах. Это вещество удаляется вместе с другими шлаками после переплавки основного металла.

В процессе термообработки придется избегать попадания жидкости в тигель. Резкое испарение воды становится причиной взрыва. При погружении металла в емкость необходимо убедиться в том, что на нем отсутствует влага.

Чаще всего плавят алюминиевую проволоку. Сначала материал делится на фрагменты ножницами, затем сдавливается пассатижами. Такой способ позволяет предотвратить воздействие кислорода на металл.

Если нет необходимости в получении деталей высокого качества, измельчать сырье не нужно.

Технологию литья придется смоделировать самостоятельно при необходимости получить расплавленный алюминий в бытовых условиях. Материал предварительно очищается от грязи, примесей, шлаков.

Крупные заготовки делятся на несколько малых фрагментов. Метод отливки требует соблюдения инструкции: для плавки металла используется самый удобный способ. Шлак удаляется с поверхности текучего вещества.

Жидкий алюминий наливают в форму, которая разбивается после затвердевания.

Использование тигеля и вспомогательного оборудования

Предыдущий способ хорош, но банка больше одного раза не способна выдержать и может прогореть. В этом случае есть риск разлития металла на горелку.

Чтобы несколько раз работать в печи рекомендуется подготовить особую емкость – тигель. Он выполняется из стали. Вполне можно пользоваться отрезком трубы, у которой заварено дно.

Неплохое устройство получается если использовать обрезанный огнетушитель или небольшой кислородный баллон с овальным профилем.

При этом стоит предусмотреть наличие бокового желоба для сливания расплавленного алюминия.

Оборудование охлаждающей системы

Промышленные агрегаты для плавления металла оснащены специальными системами охлаждения на антифризе или воде. Для оборудования этих важных установок в самодельных ТВЧ печках потребуются дополнительные затраты, из-за чего сборка может существенно ударить по кошельку. Поэтому лучше обеспечить бытовой агрегат более дешёвой системой, состоящей из вентиляторов.

Полезно знать: разновидности антифриза.

Воздушное охлаждение этими устройствами возможно при их удалённом расположении от печи. В противном случае металлическая обмотка и детали вентилятора могут послужить контуром для замыкания вихревых токов, что существенно снизит эффективность оборудования.

как расплавить в домашних условиях железо (10 грамм)

надо смотреть какую температуру развивают автономные газовые горелки Rothenberger, мож они прокатят, у нас продаются в Оби. Начет дуги — баловался когда то, правда напряжение было 12В при токе порядка 10А. Капельку железа расплавил так что в стекло вплавилось, но что то более массивное неразогреть — слишком большой градеинт температур будет, у краев еле красная, а у электродов испаряться и кипеть. разве что соорудить электролизер и водородным пламенем греть, только надо температуру уточнять. Железо? Fe? Или какой другой металл? Свинец, олово — пожалуйста. Железо — никак. Другие температуры нужны.

железо плавится при температуре 1539С, можешь попробовать поджечь дом и кинуть в самое пекло кусочек железа может расплавится

С помощью ацетилено-кислородной горелки (применяют в автосервисах стройках) . или сорудить ТВЧ.

Сходить в ЖЭК к сварщикам.

Железо интереснее всего плавить термитом :-)) Делается это так: Берешь порошок алюминия ( Если есть краска «серебрянка» — примени её) и смешивается с пермангонатом калия (марганцовка, это хороший окислитель) 1:1. Температура горения будет достаточной даже чтобы расплавить сковородку. Поджигается эта смесь хорошим зарядом спичечного пороха или чем получше, просто спичкой его не подожжешь. Горит эта штука очень мощно, поэтому тщательно позаботься о безопасности, делай опыт на улице, не стой рядом (столб искр и огня будет больше метра) . Вообще-то когда термит используют для сварки например рельс — то с алюминием мешают кажется оксид железа, который плавясь восстанавливается в чистое железо, стекает и так сваривает рельсы. Но я так поняла, тебе нужно расплавить определенный кусок железяки? Тогда мой рецепт — то что надо. Да и Новый год на носу, железку расплавишь, заодно и фейерверк устроишь :-)))))))

touch.otvet.mail.ru

О сортировке

Судя по многочисленным отзывам, нередко дробинки получаются различных размеров. Обусловлено это тем, что в процессе литья дроби не всегда удается выдержать постоянную температуру и уровень расплавленного металла в коробе. В связи с этим в конце работы дробинки тщательно сортируют. Отделить деформированные изделия будет удобно при помощи гладкой и широкой доски. Ее необходимо расположить под наклоном. Далее на ее поверхность начинают сыпать дробь. Если свинцовая продукция без изъяна, то она скатится, деформированная останется. Затем начинают сортировать шарообразные дробинки. Чтобы они не отличались друг от друга размером, можно изготовить специальное сито из консервной банки. Лучше всего сделать несколько таких сит с ячейками разных диаметров.

Все печи для плавки алюминия

Ниже представлена классификация печей для плавки алюминия с точки зрения их конструкции. На рисунке — обзор плавильных печей, которые применяют в алюминиевой промышленности.

Классификация плавильных печей для алюминия

Рисунок – Классификация плавильных печей для алюминия

• 1.00 – отражательная печь, стационарная
• 1.11 – печь с загрузкой шихты сверху
• 1.12 – круглая печь
• 1.13 – печь с загрузочным колодцем
• 1.14 – двухкамерная печь
• 1.15 – печь с сухим подом
• 1.16 – печь скоростного плавления
• 1.17 – шахтная печь
• 1.21 – отражательная печь, наклоняемая
• 1.22 – наклоняемая цилиндрическая печь
• 1.23 – наклоняемая овальная печь
• 2.00 – тигельная печь
• 2.11 – газовая тигельная печь
• 2.12 – электрическая тигельная печь сопротивления
• 2.21 – тигельная индукционная печь
• 2.22 – канальная индукционная печь
• 3.00 – роторная печь
• 3.10 – наклоняемая роторная печь

Три класса плавильных печей для алюминия

Чаще всего в производстве вторичного алюминия применяют так называемые отражательные (подовые) печи. Этот тип печей для плавки алюминия (1.00) имеет много модификаций. Все эти модификации, так или иначе, приспосабливают классическую отражательную печь под особые условия работы и специальную шихту.

Популярными являются тигельные печи (2.00), особенно, на малых производствах.

Производители вторичного алюминия широко применяют в качестве плавильных печей роторные печи (3.00), особенно для переработки лома с высокой удельной поверхностью, например, алюминиевую стружку, а также сильно загрязненный алюминиевый лом.

Семейное древо плавильных печей, которое показано на рисунке, относится именно к производству вторичного алюминия. Некоторые технологии плавления алюминия имеют очень ограниченное и специальное применение.

Кроме того, производители вторичного оборудования применяют различное оборудование в зависимости от назначения своей продукции и типа алюминиевого лома, который они применяют.

Печи для литейного вторичного алюминия

Производителей вторичного алюминия обычно подразделяют на две категории. К первой категории относят производства, которые выпускают в основном литейные сплавы для производителей алюминиевых отливок, а также алюминий для раскисления стали. Сырьем для этих производителей является «старый» лом и производственные отходы литейных производств. По-английски их называют «refiners». Эти производства кроме введения легирующих элементов для доводки заданного сплава применяют оборудование для очистки алюминиевого расплава и удаления нежелательных химических элементов и примесей.

Роторные плавильные печи применяют именно эти переработчики алюминиевого лома.

Литейные предприятия, которые изготавливают алюминиевые отливки из вторичного литейного алюминия, широко применяют тигельные печи – газовые и электрические, индукционные и сопротивления, как для плавки и выдержки алюминия, так и для разливки алюминиевого расплава в литейные формы.

Печи для деформируемого вторичного алюминия

Вторая категория производителей вторичного алюминия включает производства для получения деформируемых алюминиевых сплавов. Они применяют в качестве шихты чистый и отсортированный лом деформируемых алюминиевых сплавов. Продукция этих производителей вторичного алюминия – слябы и слитки для прокатки и экструзии (прессования). Их по-английски называют «remelters». К ним относятся и производства, которые являются подразделениями заводов по прокатке и прессованию алюминиевой продукции и которые перерабатывают в основном собственные технологические отходы.

Эти плавильщики-литейщики алюминиевого лома применяют в основном отражательные (подовые) печи – стационарные и наклоняемые. Различные конструкции этих печей отвечают требованиям конкретных производств: по энергетической эффективности, по чистоте металла, по производительности и т. д.

В таблице представлен обзор применения различных типов печей в алюминиевой промышленности. Индексы типов печей – по схеме классификации печей на рисунке.

Таблица – Применение печей (плавильных, для выдержки, раздаточных) в алюминиевой промышленности

Обозначения: 0 – не применяется, 1 – применяется в отдельных случаях, 2 — часто применяется, 3 – стандартная технология, 4 – ключевая технология

Подпишитесь на новые публикации!

Про науглероживание железа

Восстановленное в ДП железо поглощает в себя самые различные химические элементы и углерод в том числе. Как результат, образуется полноценный чугун. Как только он появляется в твердой форме, сразу же начинается его науглероживание. Сам процесс заметен при относительно невысоких температурах в 400-500 градусов. Кроме того, стоит отметить, что чем больше углерода в составе железа, тем ниже температура плавления. Однако когда металл находится уже в жидком состоянии, процесс протекает несколько интенсивней. Нужно понимать, что после того, как в чугуне будет окончательное количество углерода, изменить это уже будет невозможно. Такие элементы, как марганец и хром, способствуют увеличению содержания углерода, а кремний и фосфор уменьшают его количество.

Плавка металла и чугуна

Печь для плавки металла представляет собой корпус, изготовленный из шамотного кирпича. Связующим элементом является глина. Топка предназначена для горения угля. Снизу предусматривается отверстие, через которое ведется наддув в пекло. Внизу размещается чугунная решетка, которая называется колосником. На ней выкладывается кокс или уголь. Его можно снять со старой печи. Иногда огнеупорный кирпич, при формировании корпуса, укладывается на ребро. Готовая конструкция скрепляется снаружи металлическим поясом.

Печь для переплавки металлов должна иметь тигель. Это может быть эмалированный или чугунный казанок. Месторасположение тигля — рядом с горящим коксом. С целью улучшения поддува рядом устанавливают вентилятор. Оборудование применяется для выплавки стали, но можно использовать как печь для выплавки чугуна.

Производство банок из алюмиевой ленты

Тем временем, на земле алюминиевую ленту заряжают в скоростную установку для горячей штамповки.

Этот пресс выдает тысячи пустых баночек-заготовок. Секрет их превращения в настоящее консервные банки — тщательная опрессовка.

Заготовки проходят сквозь последовательно сужающиеся кольца и обжимаются. Они приобретают форму идеального цилиндра. Можно считать, что банка уже появилась на свет.

Впервые напиток разлили по банкам в 1959 году.

Это произошло в США и с тех пор банки перерабатывают практически во всем мире. На каждой банке из вторичного алюминия экономится 1 цент. Каждый день на таком заводе производится до 10 миллионов банок, которые потом развозят по всему миру.

Как открыть собственное дело, чтобы оно приносило прибыль и не требовало значительных финансовых инвестиций?

Выбрать актуальную идею и нишу на рынке для предпринимательской деятельности, где конкуренция наименее жесткая, а клиентура – обширная.

Заниматься можно оказанием услуг в различных сферах народного хозяйства или торговой коммерцией.

Прибыльный бизнес на алюминиевых банках – интересное решение для открытия собственного дела.

Принцип работы

Электрическая печь для плавки металла способна успешно работать  на сталелитейном производстве и в домашней мастерской. Принцип работы любой конструкции работающей с использованием электрической дуги разбит на 3 этапа:

Процесса плавки шихтового материала. На этом этапе, поверхность расплава закрывается пленкой, препятствующей поступлению различных вредных газов. Происходит поглощение фосфора, серы и других химических элементов, влияющих на качество стали и сплавов. Окисления металлов. На этом этапе корректируется содержание в металле вредных веществ. Максимальный уровень фосфора или серы, не должен превышать 0,15% от общей массы

Для формирования марки сталей важно обеспечить корректировку содержания в ней азота, водорода. Уровень температуры в печи на этом этапе поддерживается выше предела плавления основного вещества на 1200. В качестве окислителя используется кислородный или слой окалины

Этапа восстановления. В этот период удаляются серные включения, и структура металла доводится до заданного уровня по содержанию легирующих добавок и углерода

В качестве окислителя используется кислородный или слой окалины. Этапа восстановления. В этот период удаляются серные включения, и структура металла доводится до заданного уровня по содержанию легирующих добавок и углерода.

Это общий принцип работы печей, но в зависимости от вида приборов, печь будет работать по определенной схеме. Разберем этот вопрос подробнее.

Постоянного тока

Электродуговые печи постоянного тока – устройства для использования в литейном деле и металлургической промышленности. С помощью поддержания дуги по центру увеличивается срок службы внутреннего слоя огнеупорных кирпичей в камере нагрева металлов. Такая работа приводит к экономии электроэнергии, повышению уровня производительности печей. Такие устройства состоят:

• наружного корпуса камеры нагрева металлов,
• свода из огнеупорного материала,
• нагревательного электрода, который монтируется в своде,
• в поде камеры установлены 2 электрода,
• три мощных электромагнита для корректировки положения электродуги,
• системы контроля над работой установки. В нее входят термодатчики, термопары и другое оборудование для управления процессом. Термопары устанавливают в верхней полости свода, над верхним пределом расплавленного металла, на минимальном расстоянии в 500 мм,
• блока управления электромагнитами,
• установлен дополнительный источник тока, с напряжением в 24 В.

Электромагниты удерживают дугу на центре камеры. Они устанавливаются так, чтобы угол отклонения по осям не составляло более 1200.

Переменного тока

Дуговые печи переменного тока – их принцип действия основан на пронизывающем эффекте переменного магнитного потока, который проходит через замкнутый контур камеры. В нее помещены материалы, которые под действием магнитного поля расплавляются. Внутренняя камера заключена в металлический корпус из жаропрочной стали.  Все внутреннее пространство до определенного уровня заполняется расплавленным металлом с легирующими добавками.

Сталь доводится до определенной температуры, проходит все три этапа приведенные выше и после окончания процесса плавки выводится в отдельный канал. При выпуске металла из печи, ток размыкается и расплавленная, готовая сталь сливается в ковши.

Как плавить металл в домашних условиях

Металл помещают в чашку или тигель и переносят в печь. Сначала происходит плавка крупных кусков, затем добавляют маленькие. Мелкими стружками и опилками заполняют сразу всю емкость. Для получения отливок без вредных примесей и уменьшения потерь нужно знать, в чем плавить металл разных видов. Драгметаллы кладут в стеклянные ампулы от лекарственных растворов и плавят вместе с ними. Стеклянная корочка, которая образуется на поверхности отливок, растрескивается и осыпается после охлаждения водой. Цветные металлы плавят в железных емкостях, а сталь, чугун, железо в графитовых тиглях.

Разновидности тиглей

Что же такое тигли? Тигли — это ёмкости из огнеупорного материала, в которых посредством нагрева до определенной температуры производится плавка металлов. Для изготовления тиглей принято использовать следующие материалы: чугун, керамика и графит.

Керамические тигли считают самым оптимальным вариантом для производства различных сплавов, в особенности на основе палладия, так как при использовании этих материалов не происходят каких-либо изменения в составе самого вещества. Только в керамических тиглях, вы можете уверенно расплавлять различных неблагородные металлы и сплавы на основе кобальта, хрома и молибдена.

Графитовые тигли в свою очередь имеют более высокую стойкость к окислению и более долгий срок службы. Этот вид тиглей является универсальными для плавки любых металлов, но особенно они хороши для цинковых сплавов и латуни, а также напрямую для использования в индукционных печах. Графитовые тигли безупречно справляются с плавлением и тепловой выдержкой алюминия в электропечах при температуре до 800°С.

Графитовые тигли наиболее часто используют для литья золота, и прочих драгоценных металлов.

Тиглями из чугуна в производстве пользуются не так часто, они имеют достаточно узкую специальность и имеют целый ряд недостатков: недостаточно высокая температура плавленья, высокая реактивность, способность к окислению, и взаимодействию с другими элементами, короткий срок службы. Но с другой стороны, чугун имеет один весомый плюс: он дешевый и доступный. Вот почему при монтаже нашей самодельной тигельной печи мы будем использовать именно этот материал.

Разновидности оборудования

Широкое применение получили только два типа печи: тигельные и канальные. Они обладают сходными преимуществами и недостатками, отличия заключаются лишь в применяемом методе работы:

1. В тигельный тип печи приходится проводить загрузку каждой порции шихты отдельно. Принцип работы устройства заключается в следующем: металл загружается внутрь индуктора, после расплавки он сливается и проводится загрузка новой порции. Как правило, подобная модель приобретается для небольших мастерских, когда работа ведется с небольшим количеством сырья.
2. Канальные отличаются тем, что позволяют проводить плавку металла непрерывно. Конструкция позволяет проводить погрузку новой порции металла и слив уже расплавленного во время работы. Недостатком можно назвать лишь то, что трудности возникают на момент слива, так как канал слива должен быть заполнен.

Большей популярностью пользуется тигельная разновидность индукционных печей. Это связано с их высокой производительностью и простотой в эксплуатации. Кроме этого, подобную конструкцию при необходимости можно изготовить самостоятельно.

Самодельные варианты исполнения встречаются довольно часто. Для их создания требуются:

1. Генератор.
2. Тигель.
3. Индуктор.

Опытный электрик при необходимости может сделать индуктор своими руками. Этот элемент конструкции представлен обмоткой из медной проволоки. Тигель можно приобрести в магазине, а вот в качестве генератора используется ламповая схема, собранная своими руками батарея их транзисторов или сварочный инвертор.

Использование сварочного инвертора

Печь индукционная для плавки металла своими руками может быть создана при применении сварочного инвертора в качестве генератора. Этот вариант получил самое широкое распространение, так как прилагаемые усилия касаются лишь изготовления индуктора:

1. В качестве основного материала применяется тонкостенная медная трубка. Рекомендуемый диаметр составляет 8—10 см.
2. Трубка изгибается по нужному шаблону, который зависит от особенностей применяемого корпуса.
3. Между витками должно быть расстояние не более 8 мм.
4. Индуктор располагают в текстолитовом или графитовом корпусе.

После создания индуктора и его размещения в корпусе остается только установить на свое место приобретенный тигель.

Применение транзисторов

Подобная схема довольно сложна в исполнении, предусматривает применение резисторов, нескольких диодов, транзисторов различной емкости, пленочного конденсатора, медного провода с двумя различными диаметрами и колец от дросселей. Рекомендации по сборке следующие:

1. При применении рассматриваемой схемы конструкция будет сильно нагреваться. Именно поэтому следует использовать эффективное охлаждение.
2. Приобретенные конденсаторы собираются в одну схему для получения батареи.
3. В качестве основы для индуктора применяются дроссельные кольца. На них наматывается ранее приобретенная медная трубка диаметром около 1 мм. Количество витков определяет то, какой мощностью будет самодельная печь. Рекомендуемый диапазон от 7 до 15 витков.
4. На предмет цилиндрической формы наматывается вторая медная трубка, диаметр которой должен быть около 2 мм. Стоит учитывать, что концы этой трубки следует оставлять большими, так как они будут использоваться для подключения к источнику питания.
5. В качестве источника питания можно использовать аккумулятор с мощностью 12 В.

Созданная схема помещается в текстолитовый или графитовый корпус, которые являются диэлектриками. Схема, предусматривающая применение транзисторов, довольно сложна в исполнении. Поэтому браться за изготовление подобной печи следует исключительно при наличии определенных навыков работы.

Печь на лампах

В последнее время печь на лампах создают все реже, так как она требует осторожности при обращении. Применяемая схема проще в сравнении со случаем применения транзисторов

Сборку можно провести в несколько этапов:

1. В качестве генератора тока применяются 4 лучевые лампы, которые соединяются при параллельном подключении.
2. Применяемая проволока из меди должна соединяться по спирали. Создаваемые витки должны иметь диаметр от 8 до 16 см, расстояние между ними не менее 5 миллиметров. Стоит учитывать, что понадобится довольно большое количество проволоки, так как внутри витков должен поместиться тигель.
3. Создаваемая спираль помещается в корпус из материала, который не проводит электрический ток.
4. Повысить эффективность схемы можно при дополнительном подключении подстроечного конденсатора.

Применяемые ламы должны быть защищены от механического воздействия.

Некоторые недостатки метода

Недостатком данного способа литья является то обстоятельство, что для него подходят только те виды металлов, которые отличаются повышенной текучестью в расплавленном виде. Например, для стали годится только отливка под давлением (о ней ниже), так как материал этот хорошей текучестью не обладает вообще. Под действием сжатого воздуха даже самые «тягучие» сорта стали намного лучше принимают требуемую форму. Плохо то, что обычный кокиль таких экстремальных условий производства попросту не выдержит и развалится. А потому приходится использовать особый метод производства, о котором мы расскажем чуть ниже.

Начало литья

Сперва в вагранках, то есть специальных печах, расплавляют чугунные заготовки. Если же требуется отливать сталь, то сырье плавят в доменных, мартеновских, инверторных и прочих печах. Чтобы привести в состояние расплава цветные металлы, используют специализированные плавильные устройства.

Все, можно приступать к литью. Если форма одна, то расплав туда вливают ковшом, в индивидуальном порядке. В остальных же случаях, как правило, организуется конвейер: или лента с заготовками идет под ковшом, или же ковш движется над рядами опок. Здесь все зависит исключительно от организации производства. Когда приходит время и металл остывает, его вынимают из формы. В принципе, этот метод идеален в тех случаях, когда требуется литье металлов в домашних условиях (для кузни, например). Чего-то более совершенного в таких условиях добиться все равно не получится.

Пескоструйными или шлифовальными машинами с готового изделия снимается окалина и приставшая формовочная смесь. Кстати говоря, этот метод активно применялся при производстве танков во время Великой Отечественной войны. Именно так производили литые башни, причем простота и технологичность данного процесса позволяла выпускать огромное количество боевых машин, которые были так нужны фронту. Какие еще существуют виды литья металлов?

Классификация муфельных печей

По типу нагревательных элементов муфельные печи подразделяют на:

• электрические;
• газовые.

По предназначению они делятся на:

1. для плавки металла;
2. для обжига керамики;
3. для плавки стекла;
4. для закалки металла;

Бывают также промышленные и самодельные муфельные печи.

Промышленная муфельная печь с автоматикой

Но печи, работающие на газу сделать в домашних условиях невозможно, хотя газ и дешевле электричества, так как подобные эксперименты запрещены законодательством. Электрическое управление печью обеспечивает удобство регулирования температурного режима.

По конструктивному типу муфельные печи делят на:

• горизонтальные (наиболее простые);
• вертикальные или горшкового типа;
• колпаковые;
• трубчатые.

Нагрев может производиться в воздушной среде, в вакууме или в газовой среде. В домашних условиях есть возможность только для конструирования печи с термической обработкой изделий в воздушной среде.

При самостоятельном выполнении муфельной печи ей можно придать желаемую форму и объем, оформить ее в подходящем для интерьера стиле.

Основные части конструкции

1. Внешняя часть печи, оболочка (корпус).В качестве корпуса для будущей муфельной печи удобно использовать вышедшую из употребления газовую плиту, точнее духовку от нее или электрическую печку. Для их использования демонтируют все пластиковые детали. В случае, когда нет возможности использовать такие варианты корпуса, его сваривают из листового металла (толщина не менее двух миллиметров).
2. Теплоизоляционный слой. Эта часть конструкции крайне важна. От ее качества зависит КПД печи и теплопотери, которые она понесет. Внутренний слой термоизоляции – это огнеупорный (шамотный) кирпич, способный выдержать температуру до одной тысячи градусов.
3. Внешний слой, сокращающий потери тепла в окружающее пространство, прокладывают из перлита или базальтовой ваты. Асбест использовать небезопасно, при его нагревании происходит выделение в атмосферу канцерогенных веществ.
4. Элементы, непосредственно нагревающие рабочее пространство. Нагревательными элементами внутри муфельной печи служат спирали, скрученные из нихромовой или фехралевой проволоки. Толщина 1 мм. Нихромовая (никель-хромовая) проволока очень пластична и устойчива к коррозии.
5. Фехралевая (алюминий, хром, железо) проволока несколько дешевле из-за отсутствия в составе алюминия и также обладает необходимыми свойствами для ее применения в муфельной печи.

Список материалов и инструментов  для сборки конструкции

1. болгарка (машинка для шлифовки и резки материалов) с отрезными кругами для металла;
2. сварочный аппарат;
3. листовая сталь толщиной >2мм;
4. металлические уголки;
5. шамотный огнестойкий кирпич;
6. огнеупорная смесь;
7. силикон термостойкий;
8. базальтовый термоизолятор (вата, плотностью 200 кг/м3) или перлит;
9. защитные очки и респиратор;
10. нихромовая (фехралевая) проволока сечением 1 мм;
11. кусачки или ножницы по металлу.

Изготовление устройства

В данном случае мы расскажем, как сделать вертикальную муфельную печь для обжига керамики своими руками.

Для этого вам понадобятся следующие инструменты:

• углошлифовальная машина (болгарка) и 1-2 круга;
• электро-дуговая сварка и электроды;
• слесарный инструмент, в том числе кусачки;
• 2-миллиметровая нихромовая проволока.

и материалы:

• 2,5 мм стальной лист или корпус б/у духовки;
• уголок;
• арматура;
• базальтовая вата;
• огнеупорный шамотный кирпич;
• огнеупорный раствор;
• герметик силиконовый.

Особенности процесса плавки в дуговых печах

Плавка металлов или сплавов с использованием шихты из легированных отходов проводят без окисления примесей. При этом шихта, которая используется в процессе, не должна иметь больше примесей фосфора, марганца и кремния, чем выплавляемая в процессе сталь. В процессе плавки большинство примесей окисляются, да и сама шихта может содержать большое количество оксидов. Обязательной процедурой, которую следует проводить после того, как шихта расплавится, является удаление серы. Для этого нужно навести основной шлак. При необходимости, получаемый сплав нужно науглероживать, доводя его тем самым до нужного химического состава.

После науглевоживания получаемого сплава нужно провести диффузионное раскисление. Для этой процедуры на шлак нужно подавать молотый кокс, алюминий и ферросилиций. Именно таким образом происходит выплавка высококачественных легированных сталей из различных отходов машиностроительных предприятий.

Для того чтобы выплавить конструкционную сталь, нельзя применять шихту из легированных отходов. Для этого используют только углеродистую шихту. Состав шихты, которая используется для производства конструкционной стали в электродуговых печах, должен быть следующим:

1. 90% стального лома;
2. До 10% передельного чушкового чугуна;
3. Кокс или электродный бой, который понадобится для науглероживания металла;
4. Известь в количестве 2-3% от общего состава шихты.

После того, как шихта будет загружена, нужно опустить электроды и включить ток. Под воздействием электрической дуги шихта начнёт плавиться. Расплавленный металл начнёт собираться на подине печи. Во время плавления железо, кремний, фосфор, марганец и часть углерода начнёт окисляться. Начнёт образовываться шлак железистый, за счёт которого из сплава будет удаляться фосфор.

После того, как сплав будет нагрет до температуры 1500-1540 градусов Цельсия, в него загружают руду и известь, после чего металл доводят до так называемого периода «кипения». За счёт этого будет производиться дальнейшее окисление углерода. После этого происходит процедура удаления серы и раскисления металла. Железистый шлак удаляется, после чего в расплав подаётся силикомарганец и силикокальций. Они нужны в качестве раскислителей. После этого в расплав добавляется раскислительная смесь. Она состоит из плавикового шпата, извести, молотого кокса и ферросилиция. В процессе раскисления шлак приобретает белый цвет. Данный процесс раскисления под белым шлаком должен продолжаться от 30 до 60 минут.
