Применение igbt транзисторов в инверторе

Введение

Энергосберегающие технологии на основе регулируемого электропривода все шире внедряются в различные отрасли промышленности и в транспортных средствах. В последнее время наиболее популярными и используемыми силовыми ключами для преобразователей частоты асинхронных двигателей стали IGBT-модули. Общеизвестно, что использование в схемах преобразователей быстродействующих полностью управляемых мощных ключей на основе IGBT позволяет преобразовывать электроэнергию на высоких частотах, снизить общие потери в преобразователях, применить современные системы управления, снизить массу и габариты устройств.

Конструкция и параметры IGBT-модулей постоянно совершенствуются, повышается устойчивость и «живучесть» модулей при жестких условиях эксплуатации и в аварийных режимах. Однако как показывает опыт работы с потребителями, многие разработчики и изготовители аппаратуры не учитывают некоторые особенности этих приборов, что зачастую приводит к неправильной эксплуатации IGBT-модулей и выходу их из строя.

В статье приведены результаты исследований причин выхода их из строя, выявленные при испытаниях или при эксплуатации потребителями. Мы постарались не только перечислить наиболее частые случаи, но и описать характерные признаки повреждения модулей. Одним из главных моментов публикации является также описание мер безопасности при применении IGBT-модулей.

Во всех случаях, когда речь идет не о механическом или электростатическом повреждении IGBT, все выходы модулей из строя происходят из-за теплового воздействия, разными являются только причины такого воздействия.

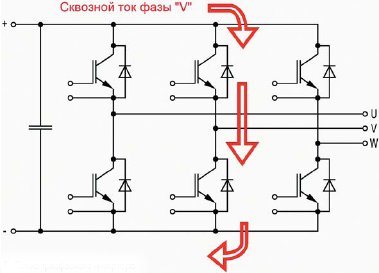

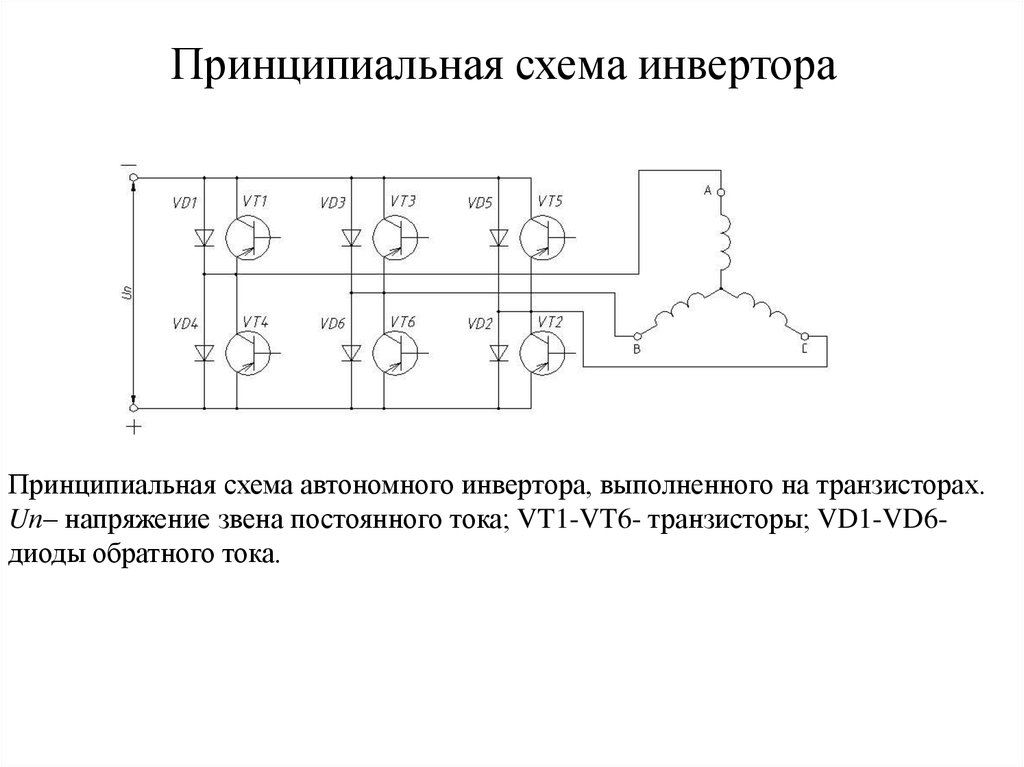

Рис. 1. Схема трехфазного инвертора

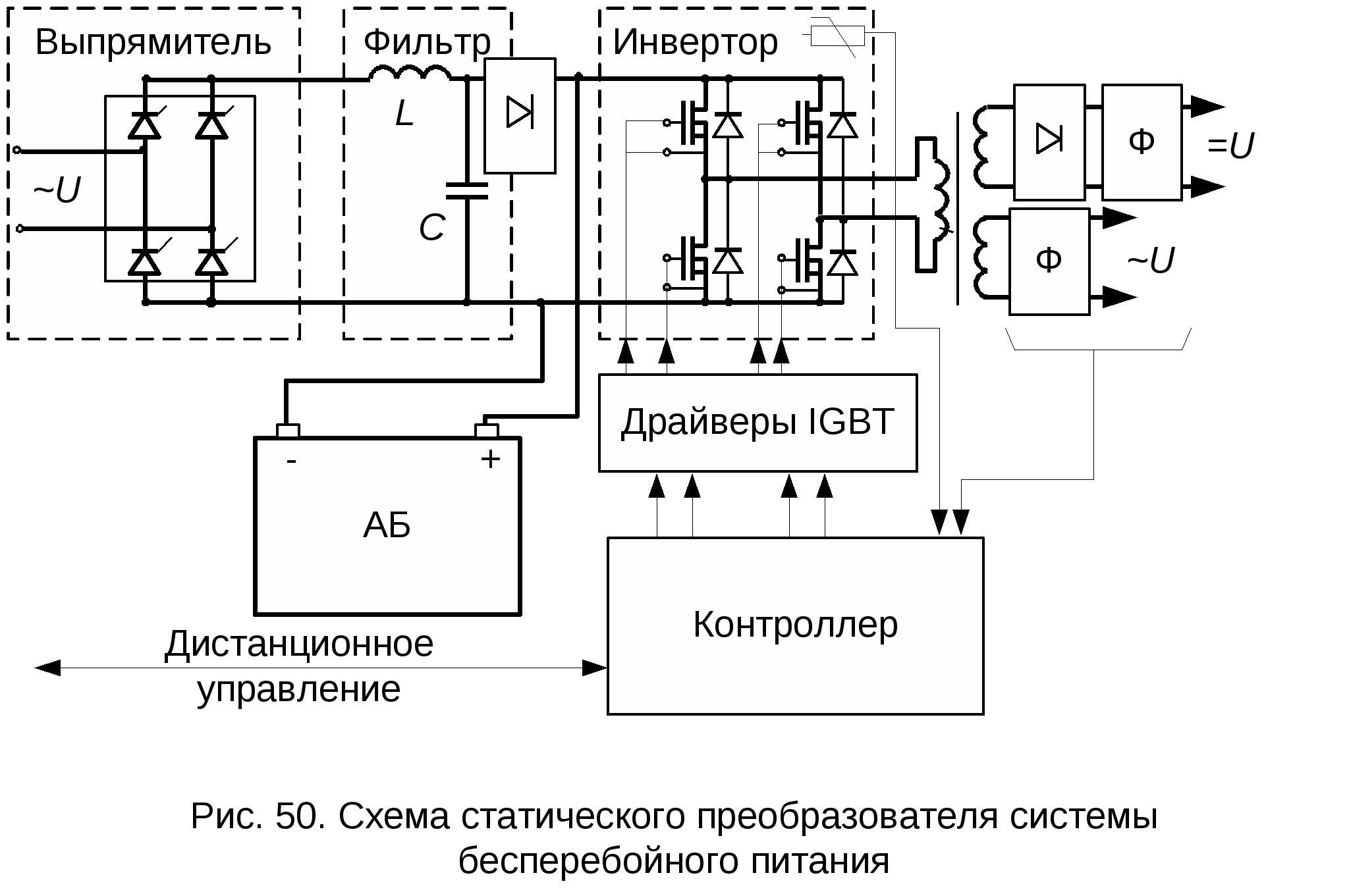

Чаще IGBT-модули используются в инверторах, где транзисторы соединены по схеме полумоста (рис. 1), и импульсных источниках питания, где используются IGBT-модули, собранные по схеме чоппера (рис. 2).

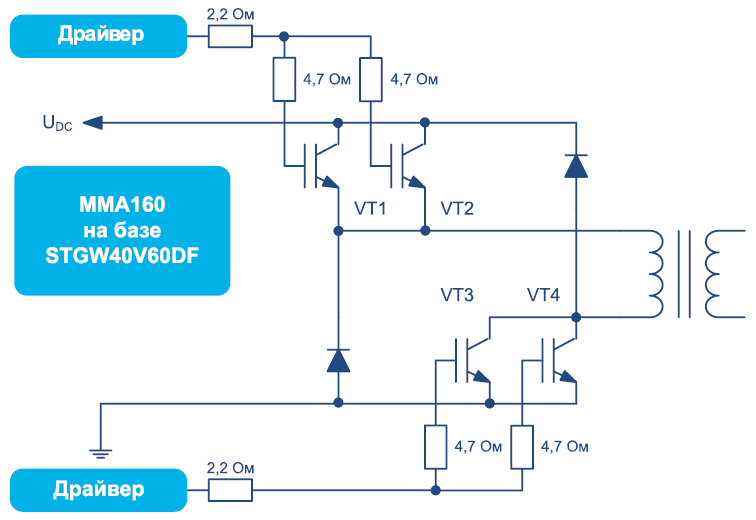

Рис. 2. Схема импульсного источника питания

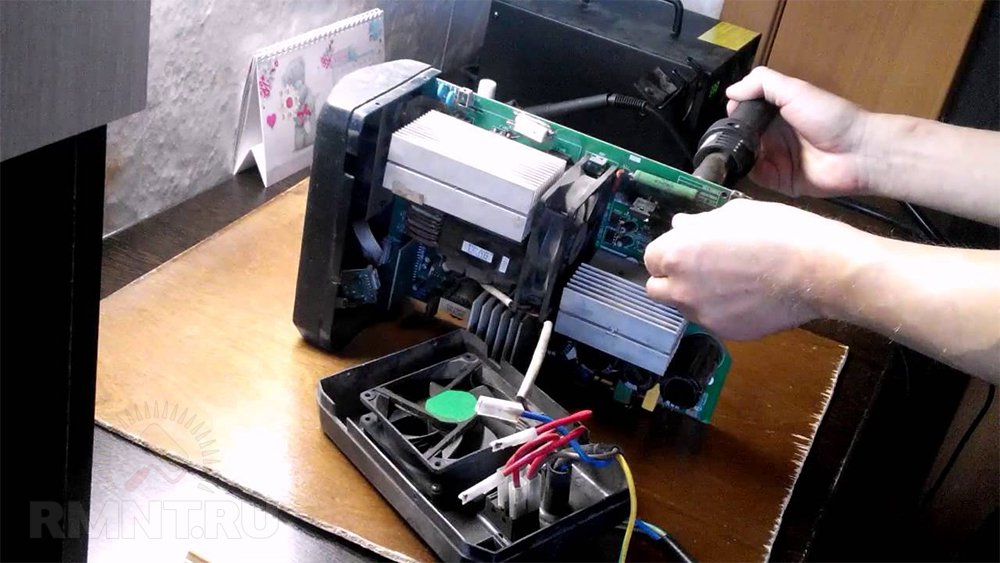

Рассмотрим наиболее распространенные случаи выхода IGBT-модулей из строя в этих схемах.
