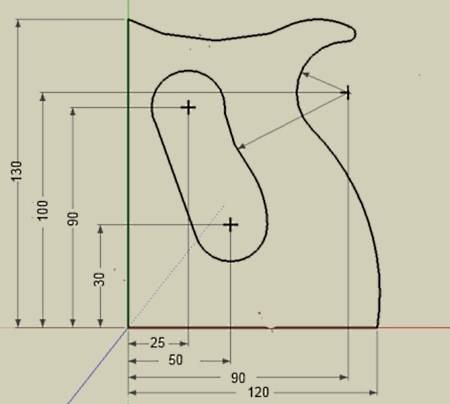

Как сделать шаблон для закругления углов фрезером (улучшенная версия)

Схемы фрезерных столов и конструктивных решений:

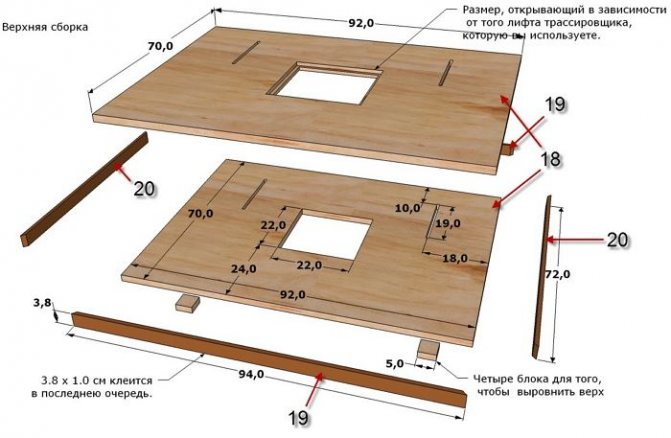

Настольный фрезерный стол:

Фрезерный стол с поворотной столешницей:

Самодельный лифт:

Еще один простейший вариант:

Боковой упор:

Ниже представлен типовой эскиз фрезерного стола с большим количеством полезных ящиков. Все размеры в дюймах (1 дюйм = 2,54 см). Столешница:

Параллельный упор:

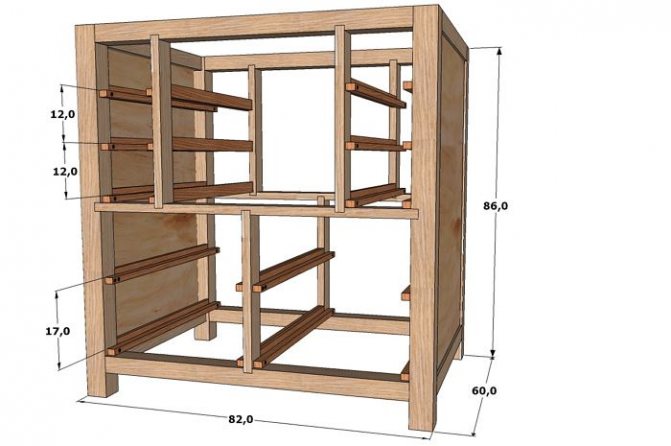

Тумба стола:

и ее каркас:

Согласитесь, вариантов реализация Фрезерного Станка — неимоверное количество! Сколько Мастеров — столько и решений.

Работаем с удовольствием! Команда «Арсенал Мастера РУ»

Посмотреть Все фотообзоры Арсенал Мастера Посмотреть Весь ассортимент инструмента в каталоге и Ручные фрезеры

Выбор ручного фрезера – как не заблудиться в характеристиках?

При покупке инструмента для собственного пользования следует иметь в виду некоторые особенности выбора. В первую очередь, рассмотрим технические характеристики. Мощность считается самым важным показателем, и чем он больше, тем лучше. Но с ним же в паре следует смотреть и оборотистость фрезы, если эти параметры не коррелируют, то инструмент не оправдает ваши ожидания. Большая мощность с малыми оборотами не имеет смысла и наоборот

Важно обратить внимание и на точность работы устройства, погрешности около 0,5 мм вполне достаточно для хорошего качества работы в бытовых условиях

Ответить на вопрос, как выбрать ручной фрезер хорошего качества по низкой стоимости, довольно сложно. Ни в одной категории товаров это осуществить невозможно, лучше поискать вариант «золотой середины», тогда и цена не сильно «покусает», и материал фрез и приспособлений будет добротный. Обязательными функциями для качественной и удобной работы являются плавный пуск и регулятор оборотов. Не помешает оценить механизм крепления фрезы и стопорное устройство, тут важна надежность, в первую очередь, для вашей же безопасности. И совсем идеальным будет выбор ручного фрезера с упорной планкой, регулятором лифта и патрубком для пылесоса.

Остается только поговорить о том, какие же разновидности фрезеров бывают, чтобы не переплатить за лишние возможности, не получив даже искомых. Если вы уже присматривались к витринам с этим инструментом, то обнаружили три основных типа – верхний, для кромок и ламельный. Первый вариант не самый миниатюрный, но проще осваивается новичками, так как вспомогательные приспособления помогают контролировать положение фрезы относительно детали, снимая часть нагрузки с мастера. Верхний фрезер может быть погружным или неподвижным. Кромочный станок говорит сам за себя, им преимущественно обрабатывают края или срезают фаски. Ламельный инструмент подойдет для создания всякого рода пазов.

Специальные комплекты

Отдельным рядом идут комплекты для выполнения специальных работ – например, приспособление для врезки петель. Устройство представляет собой индивидуально изготовленный или настраиваемый шаблон для этого вида фрезерования, оснащенный крепежными элементами особой конструкции, фиксирующими инструмент на торце дверного полотна.

Самодельное приспособление для врезки петель

Как правило, такие шаблоны изготавливаются самостоятельно. Любой столяр узкой специализации старается иметь индивидуальный комплект, особенно если работа производится на территории заказчика.

Фрезы для врезки петель

Существуют и стандартные приспособления для петель, в виде особых фрез. Для работы с ними шаблон не требуется.

Фреза для врезки дверных петель

При выполнении домашних ремонтных работ можно обойтись более простыми способами вырезания ниш для петель или пазов для замка. Достаточно установить на штангах второй параллельный упор и тогда фрезер будет надежно закреплен на торце дверного полотна.

Этот способ менее удобен и не подходит для серийного производства дверей, однако при разовых работах позволит сэкономить средства на приобретении специального набора.

Набор фрез для переплета

Набор фрез специально для определенного типа работ

Существуют также комплекты фрез, каждая из которых по отдельности использоваться не может. В таких наборах заточка наконечников синхронизирована, и каждая следующая фреза дополняет работу предыдущей. В качестве примера рассмотрим набор для переплета.

Переплет выполненный набором фрез

Именно при использовании всех фрез из набора, можно получить соединение без щелей.
Для повышения универсальности применения выпускаются наборные фрезы.

Универсальная наборная фреза

На оси закрепляются несколько взаимодополняющих режущих насадок, расположение которых можно комбинировать. При этом одним комплектом можно выполнять работы, для которых потребуется насколько моно насадок.

Таким образом, применяя разнообразные приспособления для ручного фрезера, можно выполнять сложные по дереву своими руками не используя стационарные фрезеровальные станки. Особенно актуален этот вопрос при проживании в квартире, когда место для размещения станка найти невозможно.

А при помощи ручного фрезера с хорошим комплектом насадок и дополнительных приспособлений, можно организовать мини-цех на балконе. Только при работе в закрытом помещении, необходимо обеспечить отвод пыли и опилок.

Обработка кромки — работа с шаблоном

Обработку кромки обычной доски проще и быстрее проводить на рейсмусе, если его нет,ручной фрезертоже управится, только займет это чем просто времени. Есть два способа: без шаблона и с шаблоном. Если это 1-ый стаж работы с фрезером — лучше использовать шаблон. При обработке кромок досок нужны прямые кромочные фрезы, при всем этом, приемущественно, понадобятся две — с подшипником поначалу и в нижней части режущей части (на фото).

Для обработки кромки — сделать ровную поверхность

Для шаблона употребляется уже обработанную доску по другому, например, строительное правило. Длина шаблона должна быть малость чем просто длины заготовки — на 5-6 радиусов фрезы с каждой стороны. Это дает возможность избежать «нырка» фрезы в материал поначалу и в нижней части. Один принципный момент: горизонтальная плоскость (перпендикулярная обрабатываемой) должна быть ровной. В всяком случае ее кривизна не должна стать не просто, чем зазор меж подшипником и режущей частью, по другому фреза будет задевать шаблон, как понятно очень нехорошо — он становится неидеальным и нанесенные неровности отобразятся на других копиях.

Закрепление фрезы

Далее устанавливается фреза. На большинстве фирменных фрез есть метки, по которым естественно ориентироваться. В этом случае их нет, то не достаточно необходимо зажимать 2-ух либо более 3/4 длины хвостовика (цилиндрической части). Вставляете фрезу на требуемую глубину (если необходимо, предварительно установив цангу — патрон-переходник для разных поперечников фрез), закрепляете вал, рожковым ключом затягиваете по полной программке (но не перетяните).

Работа ручным фрезером по дереву и другим материалам начинается с установки фрезы

Если модель рядовая, нужны два ключа. У их не предусмотрен механизм блокировки вала, вторым ключом необходимо будет его держать. В аппаратах среднего класса бывают кнопка блокировки. Зажав ее, рожковым ключом затягиваете фрезу. В дорогих моделях не считая блокировки, есть трещотка, из-за чего есть вариант ориентироваться.

Установка глубины фрезерования

Неважно какая модель ручного фрезера имеет определенный вылет — это большая глубина, на которую Данный агрегат способен обработать материал. Глубина фрезерования не всякий раз требуется большая, тогда требуется ее подстройка

Пусть даже если фрезеровать необходимо на гигантскую глубину, чтобы не нагружать очень фрезу и агрегат, можно разбить ее на на несколько уровней. Для этой цели для вас существует револьверный упор. Это малеханькой диск под штангой с некоторым количеством упоров разной высоты — ножек. Количество ножек — от 3-х до 7, при всем этом чем просто — не значит лучше. Намного удобнее, при способности подстройки высоты каждой ножки. Вот это показывает классность оборудования. Для закрепления револьверного упора в подходящем положении встречаются фиксатор, выполненный обычно типа флага.

Выставление глубины фрезерования на ручном фрезере происходит поэтапно:

• Инструмент ставят на ровную поверхность, освобождают зажимы, рукой нажимают чтобы фреза уперлась в поверхность.
• Освобождают револьверный упор, открутив его фиксатор.

Выбираем ножку револьверного упора

• Зависимо от срока проекта, какая глубина фрезерования нужна, выбирают ножку револьверного упора. Диск с ножками поворачивают в нужное положение.
• Винт не фиксируют, а придерживают планку пальцем, перемещают подвижный указатель так, чтобы он совпал с нулем (на фото выше).
• Штангу поднимают до отметки глубины фрезерования, после чего опускают фиксатор револьверного упора (на фото ниже).

На данный момент, для установки на заготовку и нажиме на верхнюю часть, фреза войдет в деталь на выставленное расстояние.

На данный момент обрабатываться будет заготовка на подходящую глубину

На доброкачественных фрезерах встречаются колесико точной регулировки глубины фрезеровки. Оно позволяет не сбивая функции (не надо повторять всю операцию) откорректировать глубину, пусть и в малеханьких границах (на фото выше это зеленое колесико).

Примеры использования

Что касается наиболее известной работы для фрезера — по кромке — здесь комментарии излишни, все и так ясно: выбирают насадку под нужный фасон и материал, способ позиционирования на плоскости (фреза с опорным роликом, копирование по шаблону с помощью втулки или углового упора, по самой заготовке с помощью бокового упора или направляющей шины) и приступают к делу. Не требуют разъяснений и действия с выборкой пазов на плоскости (декоративных или технологических).

А что еще умеет фрезер?

Следующая группа типовых задач — врезка. Большинство моделей без труда справляются с подготовкой посадочных мест под накладные или мебельные петли. Более совершенные, с увеличенным вертикальным ходом, помогут с установкой врезных замков.

Обширная область применения ручных фрезеров связана с соединением деталей из древесины и ее производных. Наиболее просты (не требуют сложной оснастки) соединения типа шип-паз и переплеты. Их используют при изготовлении окон, дверей и многих других сборных столярных изделий. Как правило, применяют две парные фрезы (профиль и контрпрофиль). Как уже упоминалось, инструмент облегчает точное засверливание под нагели.

Достаточно дорогое, но оправдывающее свою цену приспособление — шипорезное. По сути, это сложный и точно выполненный зажим для заготовок, дополненный копировальным шаблоном. Работают по нему со специальной копировальной втулкой. Она не только опирается на плоскость шаблона, но и «держится» за него с обратной сто­роны за счет небольшого бортика.

Закрепляют сразу две или четыре сопрягаемые детали (с другого края, с каждой парой работают отдельно), при этом специальные упоры задают требуемое смещение заготовок друг относительно друга. Далее настраивают фрезер. Зажимают насадку специальной формы («ласточкин хвост») и в соответствии со справочной таблицей задают глубину фрезерования. От нее зависит плотность соединения, то есть зазор в паре шип-гнездо.

При точной настройке несложно добиться «нулевого» зазора — после сборки внатяг конструкция будет плотно держаться без клея и других дополнительных мер фиксации. Такие соединения применяют, например, при изготовлении мебели из массива древесины ценных пород.

Несложно получить соединения и под прямой шип — потребуются другие шаблон и насадка.

В рамках нашей статьи мы кратко обрисовали основные технологические операции, на самом же деле их гораздо больше. Что и неудивительно, ведь фрезер используют даже в художественных целях для нанесения гравировок (опять-таки специальной — перьевой — фрезой).

Важно понимать, что этот инструмент, за редким исключением, — вещь не самодостаточная и требует всякого рода оснастки и приспособлений. Без них он едва ли раскроет и четверть своих возможностей

Именно по этой причине к покупке стоит отнестись максимально ответственно, обратив внимание не столько на сам аппарат, сколько на перечень фирменных (иные могут и не подойти!) аксессуаров к нему

Техника безопасности

Деревообрабатывающие станки являются наиболее травмоопасным видом оборудования. Ручной фрезер — не исключение

Работа с ним требует осторожности, аккуратности и знания правил техники безопасности:

• Одежда должна быть достаточно плотной, без свисающих концов, завязок или иных мешающих элементов;
• Древесная пыль опасна для органов дыхания, является сильным аллергеном. Рекомендуется использовать респиратор, хотя бы обычный «лепесток»;
• Отлетающая стружка может попасть в глаза. Большинство фрезеров имеют защитный щиток, но воспользоваться очками будет не лишним;
• Необходимо крепко удерживать станок в руках. При работе он вибрирует, стремится развернуться в сторону, противоположную вращению вала. Не следует отвлекаться и выпускать работающий фрезер из рук;
• Утапливать хвостовик фрезы в цангу не менее, чем на 20 мм и надежно зажимать гайку ключом;
• Перед работой проверять состояние подшипников на кромочных фрезах. Они не должны скрипеть, шататься, клинить. Если замечены изъяны, ролик надо заменить;
• Сначала надо запустить фрезер и дождаться набора рабочей скорости вращения, и только после этого вводить фрезу в материал. При необходимости остановить работу сначала выводят фрезу из материала, затем останавливают станок;
• Постоянно следить, чтобы в древесине не оказалось гвоздей или шурупов, а в зоне вращения фрезы не было посторонних предметов или инструментов.

Подробнее с правилами безопасности можно ознакомиться в инструкции пользователя. Фрезеры от разных производителей могут иметь собственные, специфические правила безопасности, о которых надо знать и соблюдать в работе.

Вырезаем паз для петли на полотне

Следующее, что вам нужно сделать, — это настроить ваш фрезер на глубину погружения фрезы на толщину петли, чтобы вся эта петля у нас утопилась.

Итак, вот мой фрезер. Он уже настроен так, что фреза выходит на толщину петли.

Но я делал чуть меньше, то есть петля у меня будет врезаться не полностью. После того, как мы отрегулировали глубину погружения фрезы, переходим непосредственно к самой врезке петли.

Вот, что у меня в итоге получилось.

Фрезером я прошел, не доходя до той линии, которую я отмечал ножом, но суть в том, что эту часть мы уже будем доделывать стамеской. А глубина у нас уже врезана необходимая, все у нас ровно.

Продолжаем стамеской и молотком.

В итоге петля у нас прекрасно вставляется.

Приспособления для ручного фрезера – для чего они пригодятся?

Среди дополнительных устройств для работы фрезера различают как коммерческие, так и самодельные варианты. Иногда ваши задумки столь замысловаты, что производители не предусмотрели подходящую вспомогательную конструкцию, тогда вам придется изловчиться и изготовить ее самостоятельно. Среди популярных приспособлений выделяют параллельный упор, который держит фрезу строго на определенном расстоянии от поверхности, и направляющую шину, которая может выполнять такую же работу, но еще и под углом. Также иногда вам могут понадобиться копировальные кольца, с помощью которых вы без ошибок проведете фрезу по нужной криволинейной траектории, для этого же служат и шаблоны.

Специальное приспособление существует и для создания эллиптических и, как частный случай, округлых пазов. Называют их циркулями, причем они еще и сами делятся на различные виды. Не трудно догадаться, что данный механизм поможет вырезать правильную окружность. Те, кто хоть раз делал паз на торце двери для замка, знают, что процесс этот не быстрый. Это действительно так, когда используется долото и электрическая дрель, но фреза способна сделать это за несколько минут, если есть специальное приспособление, которое быстро крепится к подошве станка. Для таких узких поверхностей, чаще всего, делают маленькую вспомогательную деталь вручную.

Направляющая шина

Имея схожее назначение с параллельным упором, шина ответственна за аккуратный ход фрезы по прямой. Время, затраченное на работу, за счёт применения шины заметно сокращается. Она также позволяет направлять инструмент на столе под любым углом к краю.

Некоторые шины серийного производства имеют в комплекте отдельный компонент – башмак. Он соединяется с фрезером штангами и, проходя по шине, двигает фрезерную головку по заданной траектории.

Лучше всего шина сочетается с инструментом, чья база стоит на выдвижных ножках. Это позволяет устранить разность высоты между шиной и фрезером.

Бывает, функциональность шин, выпускаемых серийно, не подходит пользователю. Можно всегда создать индивидуальный вариант направляющих для фрезера своими руками. Самый элементарный представляет собой длинный ровный брус, – проще говоря, линейку. Мастеру нужно только обеспечить её креплениями, и шина, по сути, готова. Для изготовления простого приспособления даже не требуется чертёж.

Конечно, такая самодельная версия не будет отличаться устойчивостью. Более стабильным в работе окажется сочетание фанерной основы с прибитой к ней доской. Край фрезерной базы будет упираться в доску, а край основы обозначит зону обработки. Такая конструкция применяется в случае использования фрез одинакового диаметра.

Другой вариант работает, когда фрезы по дереву могут быть разного размера. Здесь доска, выступающая линейкой, не прибита к основе, а укреплена зажимами. Благодаря этому она может корректировать расстояние от рабочей зоны соответственно диаметру фрезы.

Опасные факторы

Фрезерные станки требуют соблюдения работоспособной}} версии безопасности и высокой квалификации работника. При применении электрических машин бывают варианты произойти травмы, вызванные выбросом материала при фрезеровании. Поэтому исполнитель работ должен иметь специальную рабочую одежду.

Если в протяжении фрезерования выделяется мощная пыль, нужно иметь защитные очки. Наивысшую безопасность в этом случае предоставляют особенные струбцины и тиски, отлично удерживающие заготовку, предотвращая её выброс. Нельзя руками задерживать заготовку в зоне вращения фрезы как еще его именуют непосредственно касаться вращающегося инструмента. Необходимо использовать особенные прижимные приспособления для продвижения детали в свое время фрезерования.

Как древесные дома вновь стали входить в моду, возродилась и тенденция украшать их фасады разными узорами и орнаментами. Резьба по дереву применяется людьми уже много веков и сейчас благодаря множеству технологичных новинок становится доступной всё большему числу домовладельцев. Далее подвергнутся рассмотрению главные виды данного направления и нюансы обработки древесины без помощи других.

Эстетичные узоры из дерева на домах

Насадки по дереву

Тип конкретной задачи и форма, которая требуется при её выполнении значительно влияет на оснастку, применяемую для ручного фрезера. Иногда требуется создание пазов на узких деталях, а для такой работы стандартны насадки не подойдут. В такой ситуации придётся использовать дополнительную оснастку, или сделать её своими руками.

В качестве отличительных особенностей дополнительных насадок выделяются следующие факторы:

• Применение специализированной оснастки на фрезы позволяет ограничить область применения инструмента. Это позволяет значительно улучшить качество готового результата (пазов).
• Конструкция состоит главным образом из основания, которое способно обладать любой, даже самой причудливой формой.
• На основании закрепляются два штыря, которые и ограничивают движение фрезера по поверхности. Благодаря им линии получаются прямолинейными

При производстве такой насадки своими руками нужно знать некоторые тонкости. Направляющие штыри должны быть расположены на одной полосе с центром фрезы, применяемой в устройстве. Только тогда разрешается проделать паз, расположенный прямо по центру торца материала.

Механические приспособления

Существует несколько видов стандартных приспособлений для ручного фрезера, применяемых для выполнения разных задач. При желании сделать их самостоятельно не составит особых трудностей, если знать особенности конструкции.

Параллельный упор

Эта оснастка дает возможность выполнения аккуратных прямых, фигурных резов. В большинстве случаев она идет в комплекте с основным инструментом.

Параллельный упор состоит из:

• направляющих штанг, вставляемых в корпус;
• стопорного винта для фиксации штанг;
• опорных накладок;
• настроечного винта для создания пространства между болванкой и осью.

В качестве направляющей для фрезера подойдет ровная кромка детали, параллельно которой он и будет передвигаться. В качестве упора лучше выбрать продолговатый предмет, прикрепленный штангой, а лучше двумя.

Сначала нужно сделать контрольный паз, а затем измерять длину до него от края заготовки и обозначить нулевую отметку. Передвигая упор, следует определить нужное расстояние и провести точно рез.

Направляющая шина

Такая оснастка по выполнению задач схожа с предыдущим приспособлением, подходит для проведения аккуратных прямых резов. При этом можно задать любой угол направления хода.

Зафиксировать шину можно струбицами

В качестве шины следует применять линейку или длинный ровный брус, а для фиксации основы использовать присоски. Такой упрощенный вариант подойдет для выполнения несложных задач. А в случае необходимости более надежного приспособления следует к фанерной основе прибить доску. Тогда упор края базы фрезера будет приходиться на доску, а основа штанги обозначит область обработки. Приспособление можно применять, если нужно получить одинаковые фрезы.

Возможен и другой вариант изготовления направляющей шины. Его следует применять, если фрезы имеют разный диаметр. Тогда доску в роли линейки не следует прибивать к основе, а нужно ее зафиксировать зажимами. Это позволит при необходимости менять расстояние с учетом диаметра фреза от рабочей зоны.

Циркуль

Основная функция данного приспособления — вырезание круглой поверхности. Чтобы самостоятельно сделать циркуль, понадобится подготовить фанеру, саморезы, болт, деревянный барашек, гайку, а также фрезер, пилу, шуруповерт.

Алгоритм действий:

1. На фанере разметить прямоугольник 50*150 мм.
2. Подготовить отверстия для крепежных болтов 20-30 мм.
3. Проделать сквозной паз по центральной линии, чтобы осевой болт был шире его.
4. С обратной стороны площадки сделать для гайки с шайбой углубление.
5. Зафиксировать вторую гайку в деревянном барашке.
6. Собрать центральную ось.
7. В качестве шпильки поставить болт нужной длины, удалив предварительно шляпку.

Циркулем можно сделать овальные, круглые резы

Копировальная втулка

Это приспособление для фрезера необходимо, когда следует вырезать одинаковые детали на разных заготовках, а также для формирования сложного рисунка.

Для изготовления копировальной втулки следует применять сталь, которая рассчитана на прикладные усилия. В этом случае диаметр оснастки должен быть шире, чем фрезы. Ведь при вырезании рисунка внутри шаблона он будет меньше, а по внешним контурам — больше.

Шаблоны

Эти приспособления используются, когда необходимо создать серию деревянных изделий.

Чаще всего шаблоны нужны для:

• сборки мебели;
• изготовления фигурных наличников;
• производства шипов;
• подготовки углублений под дверные замки, петли.

Для создания такого приспособления своими руками достаточно распечатать на принтере трафарет, а затем перенести его на материал и вырезать. Но, чтобы шаблоны не утратили свою функциональность при эксплуатации, рекомендуется их делать из пластмассы, текстолита, металла, многослойной фанеры.

Шаблоны можно оснащать также подшипником или кольцом

Насадки, шипорезные приспособления

Применение специальных насадок позволяет улучшить качество пазов. Приспособления имеют разной формы основания. На них установить два штыря для обеспечения прямолинейного движения. Располагать их нужно на одном уровне с центром фрезы. В этом случае паз будет находиться по центру торца.

Также существуют специальные шипорезные оснастки для фрезера, состоящие из:

• нижних, боковых, верхних хорошо зафиксированных направляющих;
• планки, ограничивающей выборку, с одной степенью свободы.

Чтобы получить такое приспособление, нужно по краям основания поставить одинаковые вертикальные ребра с вырезами по центру. На них зафиксировать рельсы для передвижения инструмента, а для безопасности установить деревянные рейки как ограничители.

Дополнительно к фанерной основе прикрепить регулятор выборки деталей. В этом случае в качестве фиксатора может быть барашковый винт.

Общие сведения

Инструменты и приспособления

Фрезер вертикального типа в отличие от стандартной дрели имеет плоское основание, а именно подошву, на которой он будет стоять и двигаться по обрабатываемому столу или детали. Корпус будет зафиксирован и начинает двигаться вертикально по направляющим. Для того, чтобы изготовить самодельный фрезер на основе дрели, требуется сделать стойку и прикрепить на нее электрическую дрель.

Фанеру при желании вы сможете заменить на ламинат или ДСП аналогичной толщины. Фрезе из электрической дрели будет куда удобнее для проведения работ, если подошва, то есть база, будет выполнена из органического стекла с толщиной от 1 до 1.2 см. В таком случае будет прекрасно видно рабочую зону, а также разметку на доске. Хомут из металла и фитинги стоит использовать самые простые, как для водопроводных труб.

Размер стоит подбирать по диаметру корпуса дрели, чуть выше патрона. Скрепите фрезерный станок по древесине винтами, диаметр которых 0.5 см и длина 2 см. Саморезы такого размера очень часто используются для того, чтобы делать поделки из древесины. Ими можно крепить кронштейны, полки и крючки. Часто после ремонта остаются винты, и заменить их можно будет на саморезы, диаметр которых 0.55 см и длина 1.8 и 2.2 см.

Для того, чтобы изготовить из электрической дрели фрезеровальный станок по древесине, вам нужно следующее:

• Гаечный ключ.
• Электрическая дрель.
• Сверла на 0.4 и 0.8 см.
• Перьевое или корончатое сверло.
• Электрический лобзик.
• Шуруповерт.

Как правило, в домашней мастерской или гараже можно легко найти все нужные инструменты, а шуруповерт можно будет поменять на крестовую отвертку, лобзик на ручную ножовку по древесине.

Фрезерная конструкция на основе обычной дрели

С учетом мощности и числа оборотов, вы сможете сделать лишь легкий фрезе из электрической дрели. Для высококачественной обработки древесины и досок рабочий инструмент обязательно стоит зафиксировать на столе, а обрабатываемую деталь переместить. Конструкция с верхним расположением инструментов даст возможность делать детали со сложной конфигурацией. Каждый домашний мастер придумывает собственную конструкцию, и все они отличаются креплениями, а также размещением электрической дрели.

Самодельный вариант

Если вариант с приобретением заводского шаблона для врезки дверных петель вас не устраивает, попробуйте вырезать такое приспособление своими руками. Для того чтобы воплотить такую идею вам понадобятся:

• плита МДФ;
• рейка длиной 150 см;
• деревянный брусок;
• доска;
• дрель;
• электролобзик;
• струбцина;
• ручной электрофрезер;
• болты и прочие крепежи.

Изготовление шаблона для врезки дверных петель в домашних условиях

Порядок действий достаточно простой:

1. Из МДФ вырежьте кусок нужного размера и засверлите в нем 6 отверстий.
2. Брусок соедините с рейкой для создания ограничителя.
3. В МДФ лобзиком вырежьте отверстие по контурам чертежей для шаблона.
4. Сверху закрепите отрезки МДФ с поперечными пропилами при помощи болтов.
5. Для того чтобы закрепить шаблон на двери нужно будет приложить его к полотну и надеть те самые отрезки до упора.

В итоге у вас должен получится набор шаблонов для врезки замков и петель, который будет ничуть не хуже покупного варианта. Если подготовить правильные шаблоны и грамотно использовать это приспособление, вы заметно облегчите процесс монтажа дверей.

Приспособления для фрезера своими руками

Большинство изделий можно выполнить самостоятельно. Порядок изготовления самых востребованных изложен ниже.

Шипорезка

Действуйте так:

1. По обе стороны от фанерной полосы установите одинаковые стойки из брусков с выемками посредине.
2. Сверху, снизу и сбоку прикрепите к ним направляющие для фрезера, снабженные ограничителями.
3. Установите на фанерной основе подвижный элемент для регулирования величины выборки края детали, оснащенный барашковой гайкой или иным фиксатором.

Шипорезку применяют для выполнения точных операций. Альтернативное приспособление – кондуктор.

Он состоит из таких частей:

• основания;
• упоров;
• подвижных салазок.

Изделие используют для выполнения мелких операций, требующих высокой точности.

Копировальная втулка

Предпочтительный материал – инструментальная сталь. Но в частных мастерских ввиду отсутствия профессионального оборудования по металлообработке втулки чаще всего делают из простой стали или дюралюминия.

Порядок действий:

1. Из металлической пластины вырезать круг с тем же диаметром, что и отверстие в подошве фрезера.
2. Взять отрезок трубы с внутренним сечением на 2–4 мм больше фрезы и отторцевать его.
3. Шлифовать втулку наждачной бумагой «с маслом».
4. В металлическом круге вырезать в середине отверстие с таким диаметром, чтобы гильза в него плотно входила.
5. Приварить фланец к гильзе либо соединить их путем расклепки торцов с предварительной посадкой на клей.

Практикуют и другой вариант, для которого нужны:

• стальная или дюралюминиевая шайба;
• сантехнический удлинитель;
• гайка с такой же резьбой, что и у удлинителя.

Копировальная втулка изготавливается из инструментальной стали.Делают так:

1. Разрезают гайку, чтобы получилось кольцо, и протачивают его.
2. Из стали или алюминия толщиной 2 мм вырезают круг.
3. На точильном станке снимают металл по краю.
4. Устанавливают круг на подошве фрезера.
5. Размещают инструмент вертикально.
6. Сквозь отверстия в подошве наносят разметку для креплений.
7. Сверлят отверстия тонким сверлом, затем увеличивают их инструментом нужного диаметра.
8. Надевают шайбу и вкручивают гайку.
9. Зажав заготовку в тиски, помалу снимают шлифмашиной резьбу, чтобы она оказалась на одном уровне с гайкой.
10. Подрезают изделие.
11. Выравнивают втулку на шлифовальном круге и крепят к подошве фрезера.

Направляющие для работы с фрезером

Самая простая самодельная направляющая выглядит как рейка, прикрепленная струбцинами к заготовке. Можно зафиксировать сразу несколько деталей и выполнить в них паз за 1 проход.

Более сложный вариант представляет собой конструкцию из доски и листа фанеры, служащего основанием. При таком исполнении направляющую легче точно закрепить на линии реза.

Если для обработки заготовки нужны фрезы разного размера, используют вариант с откидной планкой. Ее крепят к основе из доски с помощью дверных петель.

Завершение работы

Что нужно сделать дальше? А дальше нам нужно сделать отверстия под петли. Мы просто прикладываем петлю и ровно по центру просверливаем сверлом на 3 отверстия.

Так как стойка у нас деревянная, сверло может уводить в сторону. Вы это можете легко контролировать. То же самое нам нужно сделать и на полотне — прикладываем петлю и просверливаем отверстие.

И наконец, последнее, что нужно сделать, — это прикрутить петли на свое место.

К самой коробке это полотно вместе с петлей будет прикрепляться во время монтажа.

Для кого подходит этот способ? Для тех, кто решил сделать себе дверь сам своими руками, и, конечно же, для отделочников, потому что установка двери для них дело не частое. Таким образом вы можете вырезать пазы для петель намного быстрее и удобнее, чем просто стамеской и молотком.

Полезные советы и приемы

• чем больше фрез в мастерской, тем больше возможностей у мастера. Выше показаны только несколько фрез, но сегодня в продаже их сотни разновидностей;
• не стоит загонять деньги в тупик покупкой фрез по принципу «может когда-нибудь пригодятся», но и не стоит ограничивать свои возможности. Покупаются фрезы, которые требуется;
• дешевые фрезы долго не служат;
• если древесина начинает гореть и дымить – фреза затупилась;
• если дымит новая фреза – её выбрасывают, т.к. это подделка;
• тупые фрезы точат на мелком абразиве с обратной стороны. Со стороны сложного профиля заточить ее невозможно.

Работа с фрезером требует аккуратности и высокой точности. С его помощью можно добиться подгонки до долей миллиметра. Сразу надо привыкать к точной регулировке по глубине.

В итоге, в современной столярной мастерской фрезер стал незаменимым инструментом. С его помощью можно делать самые разные вещи, в том числе и дорогостоящие. Можно начать пользоваться и дешевым фрезером. Но работать с качественным инструментом значительно удобнее и интереснее.
