Как выбрать паяльник для микросхем

Какие бывают флюсы

Флюс — это вещества, используемые для удаления оксидов с поверхностей пайки и повышающие уровень качества шва. Флюс работает на эстетику.

Он может сильно изменить вид шва, но помимо этого улучшает качество и гладкость. Он очень важен. Поэтому необходимо выбирать внимательно.

Только в этом случае вы выполните работу качественно. Существует два вида флюсов: активные и слабоактивные.

Активные

В структуру химически активных флюсов входят множество кислотосодержащих веществ. Они необходимы для того, чтобы уничтожать налёт и коррозию.

После работы с флюсом, нужно отчистить зону паяния от остатка, чтобы металл не испортился, и не появилась новая ржавчина.

Также химикат оставляет ожоги на поверхности кожи, поэтому нужно помнить о технике безопасности. Но когда вы выполняете работу правильно, этот вид может послужить вам хорошую службу: удалить налёт и ржавчину, повысит уровень качества.

Химически активные флюсы не для домашней работы. Работа с ними требует большого опыта и внимательности. А при плавлении радиоэлементов лучше не брать этот вид. Так как есть большая вероятность, что он повредит текстолит, а изменить этого вы не сможете.

Слабоактивные

С химикатами подобного типа работать гораздо проще. Окислительные свойства такого флюса не так ярко выражены, поэтому и используют их чаще. Они защищают от жира и засорения, но со ржавчиной уже не справляются.

В структуре такого флюса материалов содержатся органика, поэтому с ними можно паять радиоэлементы.

Пассивные, так же как и активные, производят защиту области паяния от окисления, поднимают уровень качества.

Разогрев и выбор температуры

Чтобы правильно паять инструментом, мастеру важно научиться определять хорошо ли разогрето место пайки. Если применяется обычный паяльник, то ориентироваться можно на канифоль и флюс, а именно на их поведение

Так, при достаточном разогреве, они кипят, выделяют пар, но ни в коем случае не горят.

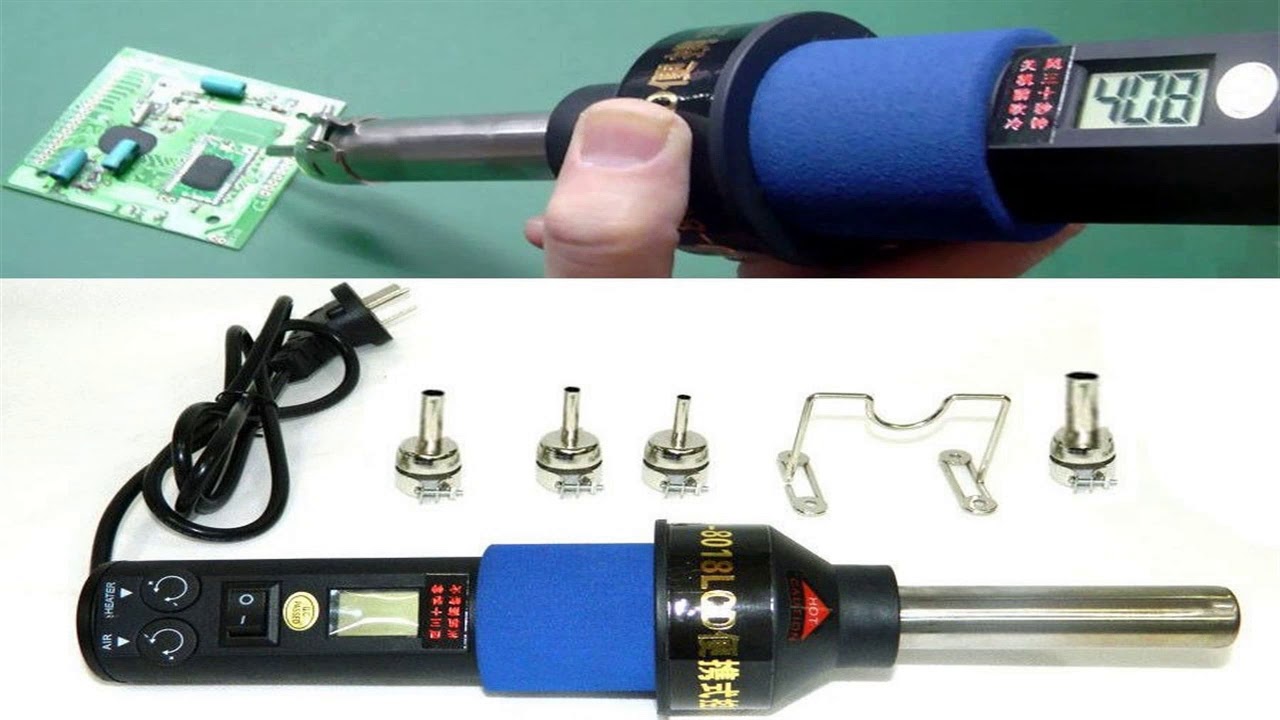

Если используется паяльная станция, то исходить необходимо из следующих правил:

• температура, при которой происходит нагрев деталей должна быть на 40-80 градусов больше температуры плавления припоя;
• температура наконечника инструмента должна быть на 20-40 градусов выше температуры нагрева деталей.

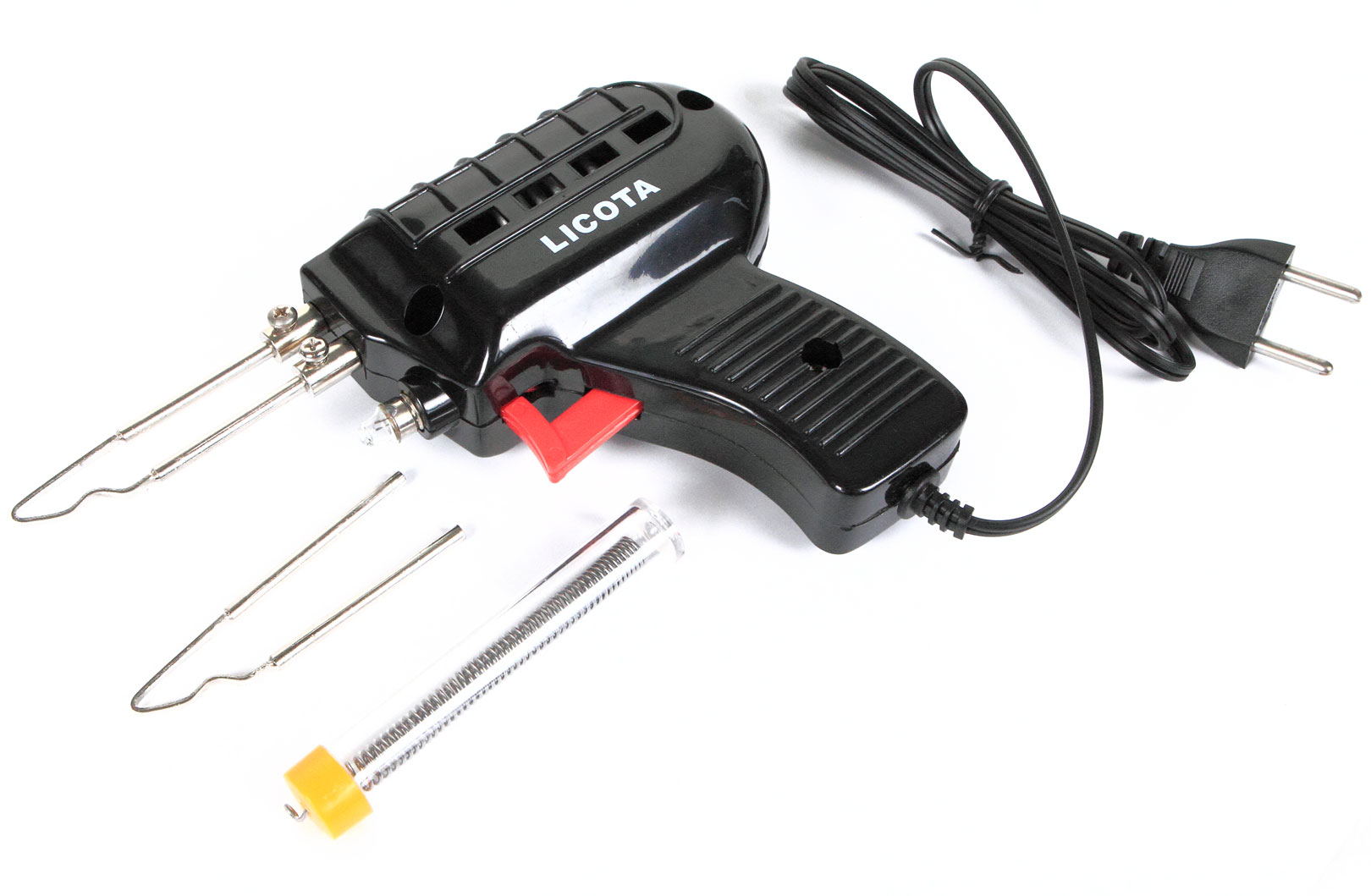

Параметры выбора электрических паяльников

Рассмотрим, какие основные характеристики паяльников нужно учитывать при выборе устройства.

Одна из главных задач — правильный выбор мощности паяльника. Здесь нужно понять, какие работы предстоит выполнять при помощи устройства. Как правило, чем мощнее модель, тем она многофункциональней и надежней. Но часто слишком мощные варианты нет смысла покупать для бытовых целей.

Паяльник ПП 220В 80Вт пластиковая ручка ЭПСН

Выбор мощности очень важен. Если долго работать слабым устройством, то обрабатываемые контакты перегреваются. А если использовать чрезмерно мощное устройство, можно сжечь все элементы, едва прикоснувшись к ним. Это может уничтожить ремонтируемый электроприбор.

Оптимальный показатель мощности домашнего паяльника составляет 25-40 Вт. Для простых микросхем подойдет устройство мощностью до 10 Вт. Модели свыше 60 Вт и до 100 Вт применяются при пайке проводов. А очень мощные паяльники с мощностью более 100 Вт используются только для специфических работ типа пайки радиаторов.

Еще одна важная характеристика — напряжение. Те устройства, что работают от сети, обычно питаются от 220 Вольт. Также встречаются модели, работающие при напряжении 6, 12, 36 Вольт. Оптимальное решение для дома — модель на 220 Вольт.

Размер имеет значение. Обычно он зависит от мощности — чем мощнее прибор, тем он крупнее. Все небольшие паяльники не могут похвастаться большой мощностью.

Затем нужно оценить и форму жала. Ее требуется также выбирать, исходя из выполняемых работ — для каждого варианта используется своя форма жала. Оно может быть клиновидным, стержневым, конусообразным, игольчатым.

Формы жала паяльников

Что касается материала жала, то это тоже один из важнейших показателей. Самые распространенные — медные варианты. Также есть керамические и медные с покрытием. О них мы говорили выше и тут не будем останавливаться подробно. Выбирайте материал жала в зависимости от своего бюджета, выполняемых работ и личных предпочтений.

Если говорить о рукоятке, то лучше всего купить паяльник с деревянной ручкой. Дерево имеет невысокую теплопроводность и стоит относительно недорого. Также можно остановиться на паяльнике с ручкой из эбонита. Наиболее распространенные варианты имеют рукоять из пластика

Здесь важно выбрать термостойкий вариант, который не сильно нагревается во время работы устройства. Также желательно, чтобы пластик имел и резиновые накладки — тогда паяльник будет удобнее держать, и он вряд ли неожиданно выскользнет из рук. А значит, риск травматизма снижается

А значит, риск травматизма снижается.

Паяльник с пластиковой ручкой, но резиновыми накладками

Если вам важны какие-то дополнительные функции и возможности, то уточните, есть ли они у выбранной модели. Это могут быть регулятор мощности, температуры, наличие возможности смены жала и так далее. Здесь же можно оценить и комплектацию изделия: наличие подставки, защитного колпачка, сменных жал и т.д.

Что касается сетевого шнура, то он должен быть гибким, мягким и длинным, иначе работать паяльником будет сложно. Также желательно, чтобы кабель имел заземление и двойную изоляцию для обеспечения высокого уровня защиты от удара током.

Чем длиннее шнур, тем меньше вы зависите от близости розетки к рабочему месту

Лучшие производители электрических паяльников — какую фирму выбрать

Несколько слов и о производителях. Чем известнее бренд, тем лучше. Тогда больше шансов купить именно надежную модель, которая долго прослужит. Хотя, впрочем, и недорогие паяльники от малоизвестных брендов тоже могут оказаться не самыми плохими.

Долговечность и надежность паяльника во многом будет зависеть от того, кто его сделал

Среди самых популярных производителей выделяют следующих:

• Kolner — российский бренд, который производит различные электроинструменты. Но сборка и производство устройств ведутся в Китае — это позволило удешевить готовую продукцию.
• Wert выпускает надежные и компактные изделия. Как правило, все выпускаемые модели рекомендованы для использования в бытовых условиях.
• Proconnect выпускает инструменты и кабели. Продукция адаптирована к условиям России.
• Rexant — бренд с многолетней историей, которому можно доверять. Помимо электроинструмента выпускает и кабели.
• Dremel — одна из старейших компаний. Выпускает различные электроинструменты. Бренд известен во многих странах.
• Topex — компания из Польши. Выпускает различные электроинструменты.

Меры безопасности при пайке

Паять правильно- это значит, в том числе, и паять безопасно.

Два основных фактора опасности при паяльных работах — это высокая температура и вредные для здоровья газы, выделяющиеся при плавлении паяльной прволокия и кипении флюса.

Исходя из этого, меры безопасности должны быть следующими:

• Перед началом работы следует осмотреть оборудование на предмет отсутствия механических повреждений, целостности кабеля питания и вилки, надежности крепления жала.
• Рабочее место должно хорошо вентилироваться, лучше всего — быть оборудованным вытяжной вентиляцией.
• Рабочее место недопустимо захламлять, в рабочей зоне должны быть только те предметы, которые будут паяться прямо сейчас.
• Каждый раз, выпуская электропаяльник из рук, кладите его на специальную массивную подставку, исключающую опрокидывание.
• Следует остерегаться брызг припоя и флюса, для чего надо обязательно использовать защитные очки или прозрачный щиток.
• Для фиксации деталей следует применять только инвентарные приспособления: пинцеты, зажимы, устройство «третья рука».

В случае, если брызги попали на кожу, необходимо промыть пораженное место струей холодной чистой воды и нанести антисептическую заживляющую мазь. При попадании брызг в глаза или на другие слизистые оболочки, а также в случае сильных ожогов следует немедленно обратиться к врачу.

При работе следует соблюдать и общие меры электробезопасности, а при использовании газовой паяльной горелки — дополнительные меры пожарной безопасности.

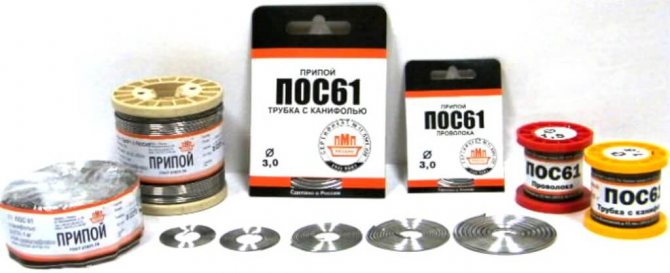

Технические характеристики припоя ПОС-61

Обозначение припоя , как мы выяснили, довольно спорное, но против ГОСТа не попрешь. ПОС-61 применяют для пайки и лужения электронных компонентов и печатных плат точных приборов с высокогерметичными швами, для которых не допускается перегрев.

Состав припоя ПОС-61

Химический состав припоя ПОС-61 следующий:

• Олово 59 — 61 %;
• Сурьма — не более 0,1 %;
• Медь — не более 0,05 %;
• Висмут — не более 0,02 %;
• Мышьяк — не более 0,02 %;
• Железо — не более 0,02 %;
• Никель — не более 0,02 %;
• Сера — не более 0,02 %;
• Цинк — не более 0,002 %;
• Алюминий — не более 0,002 %;
• Свинец — все остальное — около 38,7 — 40,7 %.

Температура пайки припоя ПОС-61 составляет 220 градусов Цельсия. Солидус равен 183 градуса. Я даже снял видеоролик о плавлении этого припоя в замедленной съемке на свой Olympus Tough TG-860 с частотой 240 кадров в секунду.

Припой ПОС 61 ГОСТ 21931-76 имеет следующие технические характеристики:

• Плотность определяет вес и равна 8,5 г/куб. см.;
• Удельное электрическое сопротивление равно 0,139 Ом х кв.мм./м;
• Теплопроводность равна 0,12 ккал/см х с х град;
• Временное сопротивление разрыву составляет 4,3 кгс/кв.мм.;
• Относительное удлинение равно 46 %.

Достоинства припоя марки ПОС-61:

• наилучшее соотношение температуры плавления и прочности;
• хорошая адгезия к поверхности металлов;
• универсальный припой для пайки и большинства радиомонтажных работ;
• доступность и распространенность;
• низкая стоимость;
• часто выпускается в виде проволоки, например припой ПОС 61 Т2А.

Недостатки припоя типа ПОС-61:

• универсальность снижает характеристики в частных случаях, например при пайке цинка;
• температура плавления подходит не для всех устройств;
• пары припоя (свинца в нем) вредны для здоровья.

Аппарат для дома

При покупке паяльника для дома учитывают следующие критерии:

• надежность;
• широкий спектр применения;
• безопасность.

В домашних условиях можно применять стержневые паяльники. Этот аппарат считается долговечным, надежным и практичным. Паяльник для дома должен обладать следующими характеристиками:

• мощность – 25-40 Вт;
• напряжение – 220 В;
• минимальные размеры;
• наличие деревянной ручки;
• наличие прямого жала, плотно закрепленного к корпусу инструмента;
• двойная изоляция электрокабеля;
• наличие свинцово-оловянного припоя (толщина проволоки 34 мм);
• сухая канифоль.

Доработка жала паяльника.

Для пайки труб потребуется паяльник с определенными характеристиками. Его мощность должна равняться 1-2 кВт. Работы малого масштаба выполняются с помощью аппарата мощностью в 600 Вт. Он используется для пайки труб диаметром в 16-65 мм. Если последний показатель находится в пределах 65-90 мм, тогда мощность паяльника должна равняться 850 Вт.

При покупке аппарата для пайки труб уделяется особое внимание наличию различных насадок. Они изготавливаются из металлизированного или обычного тефлона

Специалисты рекомендуют отдавать предпочтение чешской продукции. Такие аппараты применяются для выполнения широкодиапазонных работ. Паяльник для микросхем выбирается с учетом следующих параметров:

• мощность – 25 Вт;
• возможность регулировки температуры жала;
• припои с малым содержанием олова;
• флюс.

Пайка производится с помощью заземления, в противном случае искра повредит микросхему.

Процесс пайки

Жало паяльника

Перед началом работы подготавливаем паяльник. Вначале жало зачищается. Плотный нагар убирается скалыванием острым инструментом. На фото показан паяльник, часть жала зачищена надфилем. Видно, что от долгого применения поверхность стала неровной, бугристой. Это мешает в процессе пайки.

Слабый нагар снимается после разогрева. Для этого применяются те же кислоты и канифоль. Задача – обнажить жало. Часто под действием флюсов отваливается и толстая корка, с трудом стачиваемая.

Изоляция электропроводов зачищается на нужное расстояние. Потом жила обрабатывается расплавом канифоли либо кислотой. Это делается паяльником, и во многих случаях потребуется хорошая вытяжка. К примеру, в промышленности часто применяют пары муравьиной кислоты, но для человека это вещество представляет большую опасность. Прежде чем использовать химикат, чтобы спаять медные электропровода, внимательно поищите в интернете, что говорится по поводу безопасности подобных действий. От характера влияния муравьиной кислоты становится жутко.

Если правильно паять электропровода, то уже в процессе снятия оксидной плёнки видно, как по поверхности ползёт припой. Особенно чётко это можем лицезреть на оборотной стороне печатных плат. Дорожки полагается покрывать тонким слоем припоя. Напрасно волнуются те, кто думает, что это долго делать. Буквально махом нужно обойти монтаж дымящейся канифолью, а потом набрать припоя, и он сам растечётся по поверхности. На типичный блок питания времени уходят считанные минуты. Травить плату в медном купоросе дольше.

Полагаем, что читатели уже осознали, что паять алюминий оловом возможно исключительно после снятия оксидной плёнки.

Как правильно паять

Чтобы научиться паять, необходимо три вещи:

1. Терпение.
2. Терпение.
3. Терпение.

Кроме того, для того, чтобы правильно паять, требуется

• Правильно оборудованное рабочее место.
• Качественный и исправный электропаяльник.
• Правильно выбрать подходящие к спаиваемым материалам паяльную проволоку и флюс.
• Правильно и тщательно подготовить поверхности.

Пайка проводов

Пайка для начинающих лучше получится, если взять для освоения относительно несложное задание, и обязательно на учебном материале. Не нужно осваивать процесс, пытаясь починить пылесос или материнскую плату компьютера — возьмите отрезки проводков и потренируйтесь на них.

Что такое пайка

С точки зрения технологии, спаиванием называют операцию неразъемного соединения деталей из различных материалов, выполняемую с помощью легкоплавкого металла или сплава. Припой в расплавленном виде вводится между двух остающихся в твердом фазовом состоянии изделий, затекает в их мельчайшие поры и, застывая, прочно соединяет их.

Люди начали паять паяльником, нагревая его на открытом огне. Такая работа требовала большого навыка и даже определенного мастерства, чтобы научиться паять, у ученика уходили годы. В начале XX века появились электрические паяльники, поддерживающие постоянную температуру жала, и с тех пор освоить основы пайки по плечу любому за несколько часов. Пайка паяльником утратила тайны ремесла и превратилась в обычный навык домашнего мастера. Тем не менее, электропаяльник паяет не сам, и необходимо соблюдать определенные правила пайки.

Другие виды пайки

Сухая пайка паяльным карандашом, применяется в тех случаях, когда растекание припоя из рабочей зоны нежелательно — при изготовлении украшений и предметов художественного творчества. Жало берут бронзовое и лужению его не подвергают.

Скрученные жилы большого сечения пропаивают погружением в чашку, заполненную расплавившимся припоем, или футорку. Футорка имеет электроподогрев, на поверхности находится слой кипящего флюса, через который проходят концы жил  при окунании.

Для медных изделий большой массы, таких, как трубы, применяют пайку в пламени горелки. Высокая температура факела удаляет окисный слой.

Пайка горелкой

Вначале проводят лужение тугоплавким припоем, после чего детали можно спаивать низкотемпературными составами.

Технология пайки

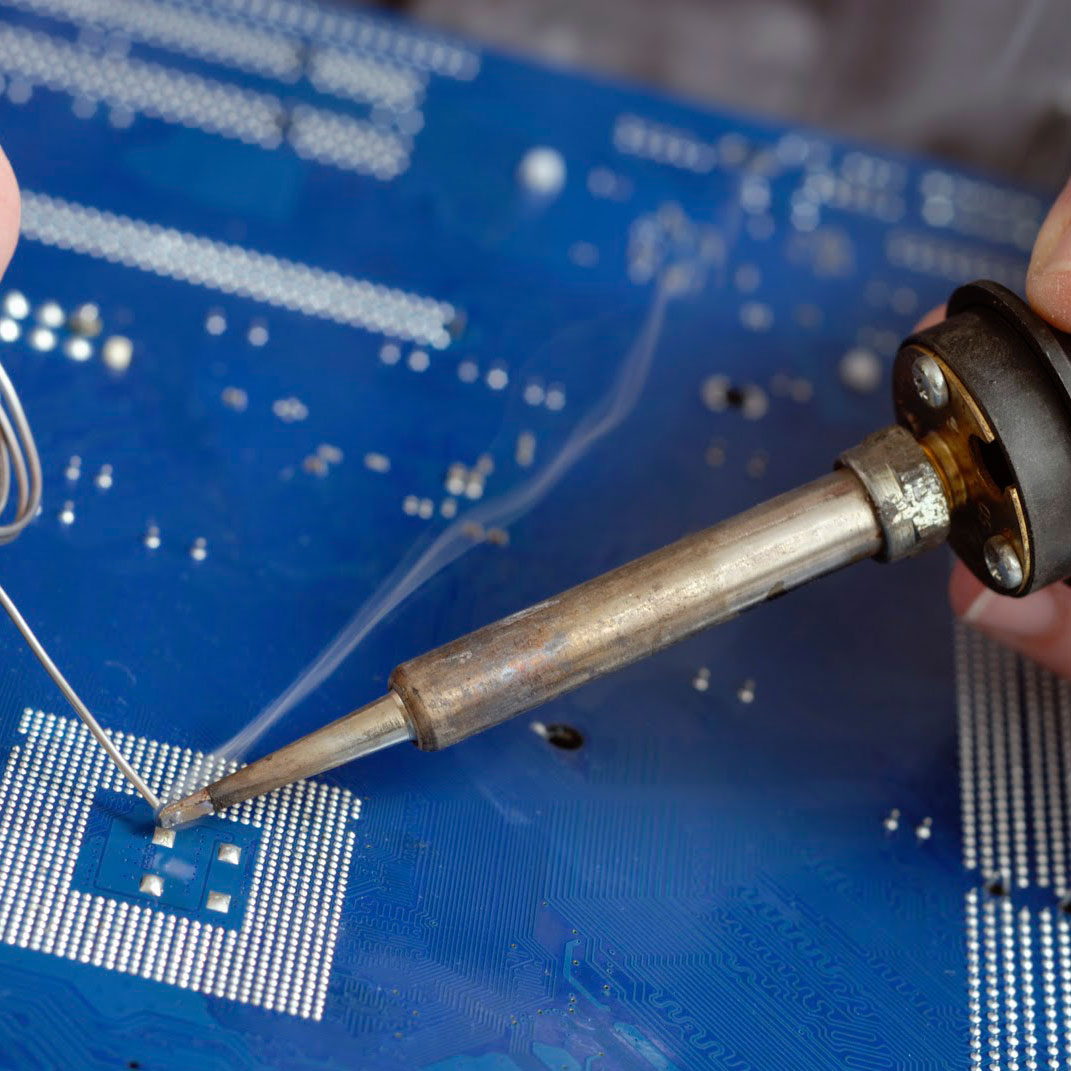

Основой любой пайки является качественное прогревание спаиваемых деталей с последующим закреплением их с помощью припоя. Технологически можно выделить два вида пайки: с использованием флюса или с канифолью.

Пайка с канифолью

Рассмотрим на примере пайки провода к плате. Сначала необходимо прогреть провод, для этого жало нагретого паяльника прикладываем плоскостью (лучше, если это будет жало в форме отвертки), максимально прижимая. Через несколько секунд провод с прижатым к нему жалом опускается в канифоль, которая, закипая, равномерно распределится по всем жилам провода. Так провод подготовлен к нанесению припоя. Жалом паяльника берем небольшую часть припоя и тонким слоем наносим его на провод. При этом не должно получиться никаких капель или незатронутых участков, в идеале получается тот же провод, но в олове.

Очищаем жало паяльника с помощью металлической губки или тряпочки и, коснувшись жалом канифоли, проводим пальником по плате, при этом остается тончайший слой канифоли на поверхности. Поверхности подготовлены. Обеспечивая максимальный контакт провода и платы, прижимаем к проводу жало с тонким слоем припоя и несколько раз «поглаживаем» место спайки паяльником для лучшего прогрева. После этого даем остыть и проверяем контакт на прочность.

Пайка с флюсом

Для пайки с флюсом нужно всего лишь взять флюс, окунуть в него кисточку и нанести на спаиваемую поверхность. После этого можно наносить припой или сразу паять. Несмотря на кажущуюся простоту, работа с кислотой имеет много нюансов:

1. Для каждого материала существует свой флюс и они не взаимозаменяемы, а в некоторых случаях даже дают противоположный эффект;
2. Нельзя использовать слишком активные флюсы на микросхемах, поскольку они могут прожечь металл дорожки;
3. Если после работы не удалить флюс с поверхности или сделать это неправильным реагентом, он будет продолжать разрушать металл;
4. Медное жало паяльника, особенно если оно остро заточено, разрушается под воздействием кислоты, и приходится постоянно его подтачивать.

Заточка жала

Жало — это стержень из медного сплава, имеющий форму сильно вытянутого цилиндра. Требуется придать концу жала одну из используемых при паяльных работах форм.

• Сплющенная в виде лопатки. Применяется, чтобы паять массивные заготовки мощными электропаяльниками.
• Заточенная на острый конус или четырехгранную пирамиду. Используется при работе с тонкими проводниками и электронными компонентами.
• Тупой конус подходит для более толстых жил.

Заточка лопаткой позволяет одним жалом паять и тонкие, и более толстые провода и изделия, поворачивая его нужной стороной.

Подготовка к работе

Безусловно, для того, чтобы стать мастером и выполнять пайку деталей любых сложностей, необходимо время и опыт. Однако для того, чтобы починить наушники, прикрепить светодиодную ленту или в домашних условиях поменять конденсаторы на компьютерной плате не нужно обладать особыми знаниями. Соблюдение инструкции и правил электротехнической безопасности позволят выполнить эти работы без затруднений.

Огромное значение для качества и эффективности пайки имеет состояние жала. Процесс ухода за ним называют лужением — процесс покрытия его поверхности тонким слоем припоя. Это делается для того чтобы медь, из которой изготовлен наконечник паяльника, не окислилась. Паяльник с окислившимся жалом плохо взаимодействует с припоем и обрабатываемым материалом. Каждый раз, перед тем как паять паяльником, следует проводить его подготовку. Сначала обрабатываем жало холодного паяльника напильником, или жесткой щеткой, очищая медь от грязи.

Чистка паяльника щеткой (можно использовать и напильник)

После чистки паяльника.

Затем, нагрев паяльник до рабочей температуры, нужно несколько раз поочередно коснуться им канифоли и затем припоя. Сплав должен равномерно покрыть рабочую часть.

Опускаем паяльник во флюс.

Касаемся жалом припоя.

Ниже видео о том как залудить паяльник и приготовить его к работе. Пожалуй на видео даже лучше видно, чем на наших фотографиях, так что рекомендуем посмотреть.

Подготовка паяльника к работе

В быту используются «обычные» электрические паяльники. Есть, работающие от 220 В, есть — от 380 В, есть — от 12 В. Последние отличаются небольшой мощностью. Используются, в основном, на предприятиях в помещениях с повышенной опасностью. Можно их применять и в бытовых целях, но нагрев их происходит медленно, да и мощность маловата…

Выбрать надо тот, Который удобно «лежит» в руке

Выбор мощности

Мощность паяльника выбирается в зависимости от характера работы:

• Для работы с электронными элементами — 40-60 Вт.
• С толщиной спаиваемых деталей до 1 мм — 80-100 Вт.

• Толстостенные элементы — со стенкой 2 мм — требуют мощности от 100 Вт и выше.

В домашнем хозяйстве достаточно иметь два паяльника — один маломощный — 40-60 Вт, и один «средний» — около 100 Вт. С их помощью можно будет покрыть около 85-95% потребностей. А пайку толстостенных деталей все равно лучше доверить профессионалу — тут нужен специфический опыт.

Подготовка к работе

Когда паяльник включается в сеть первый раз, часто он начинает дымить. Это выгорают смазочные материалы, которые были использованы в процессе производства. Когда дым перестает выделяться, паяльник выключают, ждут пока он остынет. Дальше надо заточить жало.

Сначала надо выжечь смазку

Заточка жала

Далее надо подготовить к работе жало. Это цилиндрический стержень, сделанный из медного сплава. Фиксируется при помощи прижимного винта, который находится в самом конце термокамеры. В более дорогих моделях жало может быть слегка заточено, но, в основном, заточки нет.

Как подготовить паяльник к работе

Изменять будем самый кончик жала. Использовать можно молоток (сплющивать медь как вам нужно), напильник или наждак (просто стачивать ненужное). Форму жала выбирают в зависимости от предполагаемого типа работ. Его можно:

• Сплющить в виде лопатки (как у отвертки) или сделать плоской с одной стороны (угловая заточка). Этот тип заточки нужен, если паяться будут массивные детали. Такая заточка увеличивает плоскость соприкосновения, улучшает передачу тепла.
• Сточить край жала в острый конус (пирамидку) можно, если предполагается работа с мелкими деталями (тонкие провода, электродетали). Так проще контролировать степень нагрева.
• Тот же конус, но не такой острый подойдет для работы с проводниками большего диаметра.

Более универсальным считается заточка «лопаткой». Если ее сформировать при помощи молотка, медь уплотняется, корректировать наконечник надо будет реже. Ширину «лопатки» можно делать больше или меньше, подрабатывая ее по сторонам напильником или наждаком. С этим типом заточки работать можно с тонкими и средними паяемыми деталями (поворачивать жало в нужное положение).

Лужение паяльника

Если жало паяльника не имеет защитного покрытия, его необходимо залудить — покрыть тонким слоем олова. Это защитит его от коррозии и быстрого износа. Делают это при первом же включении инструмента, когда дым перестал выделяться.

Первый способ лужения жала паяльника:

• довести до рабоче температуры;
• прикоснуться к канифоли;
• расплавить припой и растереть его вдоль всего жала (можно деревянной щепкой).

Второй способ. Смочить тряпку раствором хлористого цинка, нагретое жало потереть о тряпку. Расплавить припой и куском поваренной каменной соли растереть его по всей поверхности жала. В любом случае медь должна покрыться тонким слоем олова.

На что обратить внимание при выборе паяльника?

Мощность

От мощности зависит возможность использования инструмента в работе:

• пайка мелких электронных деталей до 25 Вт;
• работа с толстыми проводами – 40 Вт;
• пайка крупных деталей – от 100 Вт и более.

Для дома рекомендуется обратить внимание на модели инструмента с мощностью 25-40 Вт

Термостабилизация

Упрощает задачу мастера тем, что можно выставить точный температурный режим, который будет поддерживаться на протяжении всей пайки. Регулятор температуры может быть в отдельном от инструмента корпусе или встроенным в него.

Цена

Стоимость инструмента устанавливается производителем с учетом его характеристик и набора функций. Конечно же, играет роль бренд, который выпускает паяльник в продажу. Для домашних работ можно обойтись бюджетной электрической моделью с медным жалом от 80 до 600 рублей. Мощность таких приборов в среднем варьируется в пределах 40 Вт.

Также в недорогом сегменте доступны керамические нихромные паяльники. Их мощность составляет 30-40 Вт, а цена варьируется – 300-600 рублей.

Более дорогими являются импульсные модели, портативные и беспроводные. Первые будут стоить в пределах 300-700 рублей с мощностью 70 Вт. Цена на беспроводные и USB паяльники – 300-1300 рублей, но их мощность ограничена 10 Вт.

От 2500 рублей и выше будут стоить долговечные модели паяльников, оборудованные пленочно-керамическим нагревателем, а их мощность составит от 50 Вт и выше.

Есть ряд других критерий – тип наконечника, материал рукоятки, форма жала, наличие отсоса олова. Их выбор стоит делать, полагаясь на целенаправленность планируемых работ. [Всего: 20 Средний: 5/5]

Ошибка №9 Низкая и высокая температура.

При наличии
на паяльнике функции регулировки температуры, не выставляйте для разогрева
самые высокие значения. На более низких температурах жала живут дольше.

Однако и
через чур уменьшать t не следует. Иначе припой перестанет нормально плавиться и приставать к
поверхности.

Какую же оптимальную температуру выставить? Здесь все зависит от используемого припоя. Перед каждой пайкой ищите в интернете его характеристики, а именно — температуру плавления.

После этого смело добавляйте к этому значению 50 градусов и выставляйте требуемые цифры на паяльнике. Для обычных припоев это значение равно – 200С+50С.

С таким
нагревом хороший результат пайки будет гарантирован.

Вспомогательные материалы

Приступая к пайке радиодеталей, следует тщательно подготовить рабочее место. Оно должно быть хорошо освещено и иметь хорошую вентиляцию, т. к. при этой работе обычно выделяется достаточно много едкого дыма и газов.

Неплохо иметь в составе инструментов небольшие тиски, лупу с зажимом «третья рука», вакуумный отсос для припоя. Также нужно держать под рукой пинцет, шило, плоскогубцы или утконосы, кусачки‑бокорезы, мелкий напильник или надфиль, кусочки наждачной бумаги, ветошь и губку. Перед началом пайки следует удобно разложить на рабочем месте все инструменты, приспособления и реактивы.

Подготовка паяльника к работе

В быту используются «обычные» электрические паяльники. Есть, работающие от 220 В, есть — от 380 В, есть — от 12 В. Последние отличаются небольшой мощностью. Используются, в основном, на предприятиях в помещениях с повышенной опасностью. Можно их применять и в бытовых целях, но нагрев их происходит медленно, да и мощность маловата…

Выбрать надо тот, Который удобно «лежит» в руке

Выбор мощности

Мощность паяльника выбирается в зависимости от характера работы:

• Для работы с электронными элементами — 40-60 Вт.
• С толщиной спаиваемых деталей до 1 мм — 80-100 Вт.
• Толстостенные элементы — со стенкой 2 мм — требуют мощности от 100 Вт и выше.

Паяльники бывают разной мощности, работают от разного напряжения

В домашнем хозяйстве достаточно иметь два паяльника — один маломощный — 40-60 Вт, и один «средний» — около 100 Вт. С их помощью можно будет покрыть около 85-95% потребностей. А пайку толстостенных деталей все равно лучше доверить профессионалу — тут нужен специфический опыт.

Подготовка к работе

Когда паяльник включается в сеть первый раз, часто он начинает дымить. Это выгорают смазочные материалы, которые были использованы в процессе производства. Когда дым перестает выделяться, паяльник выключают, ждут пока он остынет. Дальше надо заточить жало.

Сначала надо выжечь смазку

Заточка жала

Далее надо подготовить к работе жало. Это цилиндрический стержень, сделанный из медного сплава. Фиксируется при помощи прижимного винта, который находится в самом конце термокамеры. В более дорогих моделях жало может быть слегка заточено, но, в основном, заточки нет.

Как подготовить паяльник к работе

Изменять будем самый кончик жала. Использовать можно молоток (сплющивать медь как вам нужно), напильник или наждак (просто стачивать ненужное). Форму жала выбирают в зависимости от предполагаемого типа работ. Его можно:

• Сплющить в виде лопатки (как у отвертки) или сделать плоской с одной стороны (угловая заточка). Этот тип заточки нужен, если паяться будут массивные детали. Такая заточка увеличивает плоскость соприкосновения, улучшает передачу тепла.
• Сточить край жала в острый конус (пирамидку) можно, если предполагается работа с мелкими деталями (тонкие провода, электродетали). Так проще контролировать степень нагрева.
• Тот же конус, но не такой острый подойдет для работы с проводниками большего диаметра.

Более универсальным считается заточка «лопаткой». Если ее сформировать при помощи молотка, медь уплотняется, корректировать наконечник надо будет реже. Ширину «лопатки» можно делать больше или меньше, подрабатывая ее по сторонам напильником или наждаком. С этим типом заточки работать можно с тонкими и средними паяемыми деталями (поворачивать жало в нужное положение).

Лужение паяльника

Если жало паяльника не имеет защитного покрытия, его необходимо залудить — покрыть тонким слоем олова. Это защитит его от коррозии и быстрого износа. Делают это при первом же включении инструмента, когда дым перестал выделяться.

Первый способ лужения жала паяльника:

• довести до рабочей температуры;
• прикоснуться к канифоли;
• расплавить припой и растереть его вдоль всего жала (можно деревянной щепкой).

Второй способ. Смочить тряпку раствором хлористого цинка, нагретое жало потереть о тряпку. Расплавить припой и куском поваренной каменной соли растереть его по всей поверхности жала. В любом случае медь должна покрыться тонким слоем олова.

Флюс для пайки паяльником

Вспомогательное вещество, которое способствует растеканию материалов пайки по поверхности спаиваемых деталей — флюс. Качественное соединение создают припои и флюсы, без одной из составляющих пайка невозможна. Распространенным видом флюса является канифоль, производимая из твердых пород хвойных деревьев. Размягчение происходит при 50 °С, а при достижении температуры 250 °C, процесс переходит в кипение состава.

Флюс для пайки алюминия

За счет гидролизами, предусмотренной при изготовлении канифоли, материал не устойчив к воздействию атмосферной среды. После пайки необходимо удалить остатки флюса, т.к. соединение может подвергаться процессу окисления. Впитывая влагу из атмосферы, канифоль может нарушить работу радиотехнических составляющих.

Популярные флюсы для пайки электрическим паяльником

Пайка металлических соединений происходит с применением различных веществ. Флюсы делятся на три основные категории, отличающиеся областью применения, способом приготовления. Процесс подготовки элементов к работе может быть разным, после пайки необходимо удалять остатки описанным инструкцией способом.

1. Не активные канифольные флюсы применяются при пайке меди, других разновидностей мягких металлов. Существует светлая канифоль, которая готова к применению и не включает дополнительные вещества. Спирто – канифольный раствор производится из составляющих концентрацией 1 к 5. Используется при спайке в труднодоступных местах, производится в виде порошка, перед применением необходимо смешать со спиртом. Глицерино – канифольные материалы используется, когда необходимо герметичное соединение.
2. Активные флюсы подходят для пайки драгоценных и цветных металлов, включают хлористый цинк, спирт или вазелин. Последний параметр отличается составной частью, при использовании жидким или пастообразным состоянием. Флюс пастой работать удобнее, возможно наносить прямо на изделие необходимым количеством.
3. Кислотно активный флюс подразделяется на хлористо – цинковый, ортофосфорную кислоту. Исполняется в виде жидких растворов или пасты, с применением канифоли, хлористого цинка, спирта или вазелина.

Ортофосфорная кислота

Ортофосфорная кислота состоит из воды, этилового спирта и самой кислоты плотностью 1,7. Применяется при спайке нержавеющих материалов, меди, серебра. Флюсы на спиртовой основе требуется хранить в герметичной упаковке. Удобная тара для хранения – баночка из-под лака для ногтей, кисточка не реагирует на активную среду, а крышка позволяет плотно закрыть емкость, избегая испарения составляющих.

Паяльные пасты тиноль для пайки

Из предлагаемых веществ имеются паяльные пасты, которые выпускаются с флюсом смешанным видом. Применяется при монтаже бескорпусных элементов, труднодоступных местах. Нанесение происходит специальной лопаткой, затем прогрев электрическим инструментом. Результатом можно наблюдать надежное, качественное соединение, активно используется начинающими мастерами при отсутствии подобающего опыта.

Паста тиноль

Возможно приготовить сплав для пайки своими руками, для этого понадобится припой, требуемый элементом. Напильником со средней зернистостью измельчается олово для пайки в виде проволоки до состояния металлической крошки. К составу прибавляется флюс, выбранный из вышеперечисленных в жидким состоянии, после этого элементы смешиваются. Изготавливать состав требуется в небольшой емкости, срок хранения ограничен 6 месяцами, после этого происходит окисление металла кислотной средой.
