Делаем станок для гибки арматуры своими руками

Не листопады, а листогибы

Разберемся с разным назначением листогибочного оборудования:

• Ручные версии предназначены для гибки листового металла по прямой линии под любым углом – от самых острых до почти 360°. Ручная сила прилагается в конкретном одном месте. Самым простым вариантом из ручных является аппарат для гибки под углом в 90° с помощью траверса.
• Гидравлические версии работают по совсем другому принципу: металл деформируется с помощью гидравлического удара. В домашних условиях такие варианты не используются, это очень эффективное профессиональное оборудование предназначено для серьезных промышленных предприятий.
• Роликовые гибочные станки с помощью валков производят гибку не под углом, а по окружности. На роликовых приспособлениях можно делать даже трубы.

Самодельный листогибочный станок можно сделать по первому и третьему вариантам. Разберем подробнее процесс их изготовления. Чтобы сделать гибочный станок своими руками, нужно начинать с технических установок.

Для того, чтобы оборудование было долговечным, простым в исполнении и достаточно дешевым по общим денежных затратам на материалы и инструменты, нужно рассчитать его производительность и технические возможности.

Что необходимо для изготовления самодельного станка для гибки

Набор инструмента и материалов для изготовления самодельного станка для гибки невелик, и включает в себя то, что можно достать без каких-либо проблем.

• Стандартный швеллер 100 мм. Используется как несущая часть конструкции.
• Петли для ворот. В качестве упорных ограничителей.
• Стальной уголок. 25 и 32 мм.
• Металлический профиль 40*20. Как и стальной уголок, применяется для изготовления корпуса устройства, а также механизма, создающего давление.

Помимо вышеперечисленных материалов, также потребуются приспособления, с помощью которых можно изготовить устройство для гибки арматуры или прутков.

• Домкрат. Не следует приобретать дорогостоящие стационарные приспособления, достаточно приобрести обыкновенный автомобильный домкрат, способный поднять не менее 2 тонн.
• Сварочный аппарат. Также не требует особых изысков, можно использовать инверторные модели. Полуавтоматические изделия слишком дорогостоящие и применяются при сварке более тонких листов металла.
• Болгарка. Конечно, можно использовать обыкновенную ножовку по металлу, но это слишком продлить процесс изготовления станка для гибки арматуры.
• Строительный уровень. Длина которого должна составлять не менее 1 метра.
• Молоток.
• Щётка по металлу.
• Рулетка.
• Карандаш.

Классификация станков для гибки арматуры

Все устройства, предназначенные для гибки арматуры, делятся на две группы:

• Ручные. Загиб осуществляют с применением физической силы. Именно эта категория станков нашла широкое применение в индивидуальном строительстве, благодаря компактности, удобству использования и доступной цене.
• Электрические. К этой группе относят профессиональные устройства, предназначенные для производства больших объемов работ на комбинатах по изготовлению железобетонных конструкций и на крупных строительных объектах. Такие механизмы способны гнуть стальные прутья диаметром до 40 мм. Цена на подобные устройства колеблется в пределах 100000÷350000 рублей.

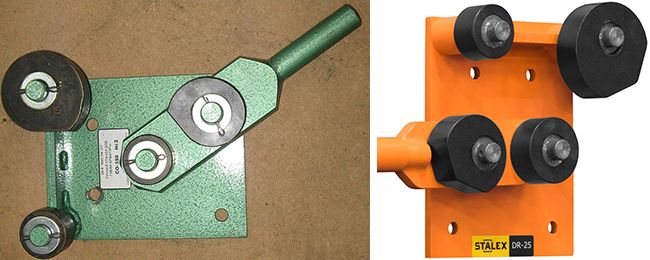

Принцип работы и конструктивные отличия ручных станков

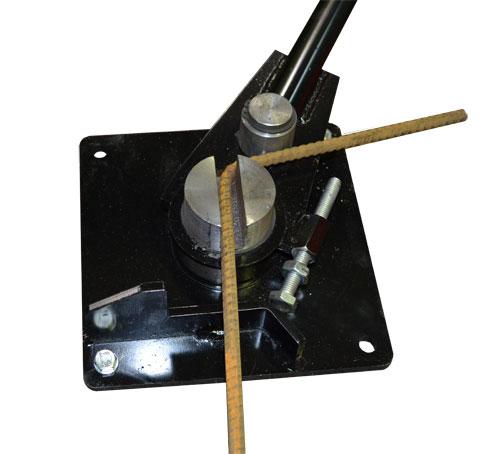

Любой ручной станок для гибки арматуры (независимо от конструктивных особенностей) работает по одной схеме: один конец металлического прутка упирают в неподвижную часть конструкции или фиксируют на ней, второй при помощи рычага загибают вокруг вертикального ролика. Некоторые модели оборудованы дополнительными сервисными приспособлениями: фиксаторами прутка, ограничителями угла загиба, регулировкой толщины прутка.

Все станки для ручной гибки арматуры в зависимости от конструкции подразделяют на:

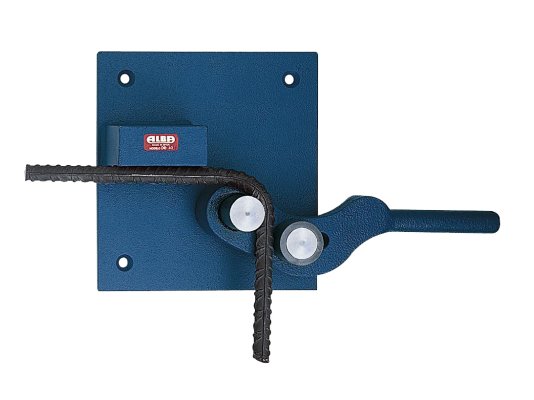

• Станки с простым рычагом. Изгиб прутка выполняют вокруг вертикального ролика. Пруток либо фиксируют, либо упирают в неподвижную часть. Усилие для изгиба зависит от длины рукоятки: чем она длиннее, тем меньше усилий требуется для осуществления загиба. На рынке эти модели наиболее распространены и востребованы. Известные производители: Afacan (Турция), Stalex (Россия), Alba (Испания), Мисом (Белоруссия), Kapriol (Италия).
• Станки с системой рычагов. Центральная шестерня и зубчатый сектор образуют редуктор, который позволяет уменьшить необходимое прикладываемое усилие при такой же длине ручки, как у простых станков. Этот вид станков не так широко представлен на современном рынке строительных приспособлений. Самым распространенным является гибщик арматуры с зубчатым редуктором – модель «Afacan 16D» (стоимость 8200÷8500 рублей).

Разновидности в зависимости от максимального диаметра арматурного прутка

Выбирая приспособление для гибки арматуры, основным критерием будет максимальный диаметр арматурного прутка, который можно согнуть с помощью него. Этот показатель указан производителем в документации на гибочный станок. Также эту величину указывают и в маркировке самой модели. Последняя двузначная цифра в названии соответствует максимальному диаметру прутка. Например: станок «Stalex DR-12» – цифра 12 указывает на то, что станок предназначен для работы с металлическими прутками диаметром до 12 мм; модель «Мисом СО-350-25» – цифра 25 указывает на то, что с помощью этой модели можно гнуть арматурные прутья диаметром до 25 мм. Чем больше диаметр прутка, который можно согнуть с помощью станка, тем дороже будет он стоить.

В зависимости от диаметра обрабатываемого прутка все оборудование для ручной гибки арматуры подразделяют на:

Бытовые станки, предназначенные для гибки арматурных прутьев Ø=10÷16 мм. Гибка арматуры своими руками при помощи станков этой группы наиболее широко применяют в индивидуальном малоэтажном строительстве для армирования фундаментов и других железобетонных конструкций. Цена на такие изделия варьируется в пределах 2500÷5500 рублей. Наиболее популярные модели от проверенных производителей: «Afacan 16PT» (4900÷5100 рублей), «Stalex DR-16» (5000÷5500 рублей).

Полупрофессиональные ручные станки, предназначенные для работы со стальными прутьями диаметром 20÷25 мм. Такие изделия понадобятся в случае индивидуального строительства 3÷4 этажных строений или для использования на крупных строительных объектах (при отсутствии электричества). Конструктивно этот вид станков сложнее. Обычно в комплект поставки входят сменные ролики и эксцентрики для более точной адаптации станка под конкретный диаметр прутка. Цена на эти изделия варьируется в пределах от 10000 до 35000 рублей в зависимости от производителя и комплектации. Типичные модели: «Мисом СО-350-20» (16000÷16500 рублей), «Stalex DR-25» (16500÷18000 рублей).

Все ручные устройства обладают целым рядом общих достоинств:

• Демократичной ценой (особенно на изделия для работы с прутками диаметром до 16 мм).
• Простотой и надежностью конструкции.
• Удобством в эксплуатации.
• Небольшим весом.
• Точностью и аккуратностью сгиба.
• Легкостью крепления к верстаку или рабочему столу.
• Большим выбором моделей.

Видео: простой листогиб – изготовление и применение

(1 оценок, среднее: 4,00 из 5)

Загрузка…

что еще почитать:

Самодельный профилегибочный станок: нормы, рекомендации, способы сгибания, примеры

Гриндер (шлифовальный станок): ленточный и дисковый, схемы, изготовление, компоненты

Тиски: делаем самостоятельно – варианты и разновидности, схемы, реализация

Вывести все материалы с меткой: инструментстанки
Перейти в раздел:

Электрика, техника и станки своими руками

• https://stroychik.ru/tools/samodelnye-listogiby
• https://kursremonta.ru/za-gorodom/listogibochnyj-stanok-svoimi-rukami-762
• https://derevyannie-doma.com/materialy/samodel-nyy-listogib-svoimi-rukami-chertezhi-i-shemy.html
• http://obustroen.ru/instrumenty-i-oborudovanie/ruchnoy-istrument/slesarno-montaghnyy/listogib-svoimi-rukami.html
• http://obinstrumente.ru/ruchnoj-instrument/delaem-listogib-svoimi-rukami.html
• https://instrument.guru/metalloobrabotka/ruchnoj-listogib-svoimi-rukami-sposoby-izgotovleniya-i-video.html
• https://vopros-remont.ru/elektrika/samodelnyj-listogib-dlya-profnastila/

Преимущества самодельного станка для сгибания арматуры

Преимуществ такого изделия достаточно много, и первым является доступность. Из вышеописанного процесса изготовления станка для сгибания арматурных прутков можно понять, что самым дорогим изделием при этом является домкрат. Также необходимо найти или приобрести сварочный аппарат, но все остальные материалы доступны и обладают низкой стоимостью.

Качественный дорогостоящий станок для гибки

По своим характеристикам, самодельный станок для сгибания прутков не слишком уступает профессиональным устройствам. Конечно, с помощью изделия, изготовленного своими руками, не получится достигнуть требуемого давления на изгиб, но арматурный прут примет требуемую форму и станет надёжной составляющей любой бетонной конструкции.

Самодельный гибочный станок универсален, с его помощью можно производить сгибание арматуры, диаметр которой разнообразен, достаточно только поставить более мощный домкрат. Также, такое устройство мобильно, его без проблем транспортируют непосредственно к месту стройки и переносят с одного места на другое.

Зачем нужны станки для гибки?

Есть листовой металл. А есть различные профили – гнутый листовой металл самой разнообразной форма и назначения типа желобов, коньков, карнизов и других кровельных профилей. Разница в стоимости листового материала и готовых гнутых деталей различается в несколько раз.

Стало быть, гнуть листы самостоятельно – дело выгодное экономически и с профессиональной точки зрения. Когда выгодно не покупать, а делать самим – довольной редкая ситуация в современном техническом мире с узкой специализацией любого производства.

Гибка профилей на станке.

Простота исполнения, высокая производительность и экономическая эффективность – отличная комбинация преимуществ, которыми обладают самодельное гибочное оборудование разных типов.

Давайте разбираться и приводить в порядок информацию по металлическим «гибочным» вопросам и способам их решения.

Как сделать приспособление для гибки арматуры

Если все-таки объем работ большой и у вас вполне хватает технических знаний, то сделать своими руками ручной гибочный станок для арматуры вполне по силам каждому, поэтому тем более не стоит покупать его на строительном рынке.

Вариант арматурогиба из подручных средств

Перед тем, как приступить к изготовлению, необходимо выполнить детальные чертежи узлов будущего приспособления. Для этого рекомендуется ознакомиться в интернете с готовыми образцами, выполненными по стандартной схеме или выбрать какую-нибудь другую методику, чем гнуть арматуру.

Простой арматурогиб своими руками проще всего выполнить, основываясь на общем принципе действия такого рода устройств, а именно состоящего из трех основных частей:

• массивного основания,
• поворотного механизма в виде большого рычага,
• прочного упора.

Чтобы изготовить такое приспособление, вполне подойдут подручные материалы и инструменты, имеющиеся в любом нормальном гараже. Итак, приготовим необходимые для этого инструменты, тут нам понадобятся:

• углошлифовальная машина с отрезными кругами и шлифовальным диском,
• электрическая дрель с набором сверл по металлу,
• электросварочный аппарат с электродами,
• стандартный набор ручных слесарных инструментов.

Хоть важным этапом и является подготовка комплектующих деталей и узлов, здесь попытаемся приспособить различные подручные материалы. В крайнем случае, недостающее можно одолжить либо у соседа, либо докупить на строительном рынке.

Последовательность действий

1. Делаем основание. Для этого берем листовой металл толщиной в 3-5 мм размерами 100 на 200 мм, либо можно взять кусок швеллера 10-15 размера длиной 200-300 мм. По углам основания просверливаем отверстия для возможности крепления к верстаку или другому массивному предмету. По центру конструкции с помощью электросварки прочно приваривается осевой упор. Это стальной вал высотой в 50 мм и диаметром в 14 мм. Для этой детали можно взять любой подходящий по размерам болт М14, у которого необходимо сточить на наждаке головку, оставив толщину в 3 мм — это даст возможность создать прочное сварное соединение с основанием.
2. Изготавливаем поворотный механизм. Для этого подойдет стальная полоса толщиной в 5 мм, шириной в 50 мм и длиной как минимум в один метр. За неимением полосы необходимой длины можно взять меньшую, но наварить длину рычага за счет стальной трубы 32-50 мм в диаметре. К одному краю полосы привариваем электросваркой отрезок металлической трубы длиной в 50 мм и 15 мм в диаметре, который будет одеваться как валик на осевой упор. Отступаем 50 мм от валика по продольной оси и привариваем поворотный упор, для которого подойдет стальной болт М10 также со сточенной заранее головкой. На поворотный упор также можно изготовить и надеть кольцо, которое будет служить вальцом, что позволит улучшить работу приспособления. Как вариант, можно изготовить рычаг из 50 мм стального уголка, для этого необходимо у места крепления за осевой упор срезать 50 мм вертикально полки, оставшаяся часть полки будет служить поворотным упором.
3. Привариваем к основанию электросваркой неподвижный упор, для которого подойдет отрез 50 мм уголка в 50-100 мм длиной. Место его крепления должно находиться в 100-200 мм от осевого упора со смещением от центральной оси основания не более 20 мм, что как бы определяется толщиной арматуры.
4. Производим сборку готовой конструкции. Прочно прикрепляем основания нашего готового приспособления к слесарному верстаку или другому подобному массивному предмету окружающей обстановки. Одеваем на осевой упор валик поворотного механизма с рычагом.
5. Производим обкатку готового станка для гибки арматуры и проверяем его работу на холостом ходу, используя для этого мягкий металл. Если все работает, то приступаем к изготовлению нужных нам деталей из арматуры.

Если станок для гибки арматуры имеет свой стационарный каркас, то стоит посоветовать выполнить пару дополнительных его улучшений, а именно:

• нанести линейную разметку в обе стороны от осевого упора, что позволит отмерять длину сгибаемой части прутка без применения рулетки;
• нанести вокруг осевого упора радиальную разметку основных углов в 30, 45 и 60 градусов, что также намного сделает удобней работу на таком станке.

Полезные советы

Не пытайтесь гнуть арматуру голыми руками, наступив на неё. Даже для тонких штырей потребуется хотя бы тиски, установленные на верстаке, и молоток. Отказ от приспособлений и арматурного станка чреват высокой травмоопасностью – бывали случаи, когда такие «смельчаки» тяжело ранились, после чего их увозила «скорая помощь». Не гните арматуру рывковыми движениями.

Процесс должен быть плавным: сталь, какой бы она ни была пластичной, испытывает растяжение с наружной стороны угла сгиба и сжатие с внутренней. Рывки, слишком быстрое сгибание прутьев нарушают технологию холодного сгибания. Прут нагревается, получая в месте сгиба дополнительные микротрещины. От рывка материал может ослабнуть и даже сломаться.

Изгиб должен быть плавным, а не многоугольным и «морщинистым», как у отопительных и водопроводных труб, разогреваемых в месте сгиба при помощи газосварки или паяльной лампы. Не пытайтесь нагреть сгибаемый прут любым способом – в мангале, костре, на газовой горелке, прислонив к раскалённому ТЭНу электроплитки и т. д. Даже поливание кипятком не допускается – прут должен быть той же температуры, что и воздух вокруг.

Если согнуть прут вы не имеете возможности – распилите и сварите обе части концами, под прямым или иным углом. Простое связывание таких кусков в местах постоянной ударно-растягивающей нагрузки (фундамент, межэтажные перекрытия, забор) недопустимо – конструкция за несколько лет расслоится, и строение будет признано аварийным, опасным для проживания (или работы) в нём людей. Не используйте арматурогибочный станок, не рассчитанный на прутья требуемой толщины. Станок в лучшем случае погнётся – в худшем опорно-подвижная часть сломается, а вы получите травму либо упадёте при излишнем усилии, приложенном к станку.

Если станок для арматуры собирается на болтовых соединениях – удостоверьтесь, что болты, гайки, шайбы выполнены из высококачественной стали, как и сами уголки, пруты, профиль. Нередко строймагазины и гипермаркеты продают крепёж из дешёвых сплавов, в которых сталь разведена алюминием и другими присадками, ухудшающими её свойства. Часто попадаются низкокачественные болты, гайки, шайбы, шпильки. Проверяйте их тщательнее. Лучше немного переплатить, но приобрести хорошие болты из легированной стали или нержавейки, чем использовать те, что делаются из «пластилиновой» стали, легко деформирующейся при сколько-нибудь ощутимом усилии.

Избегайте крепёжных изделий из «ширпотреба» – они годятся, к примеру, для фиксации кровельного железа и пластиковых листов, однажды привинченных к балкам и покоящимся на них. Но такие болты не подходят там, где требуется постоянная ударная нагрузка.

Не используйте для изготовления арматурогиба тонкостенный профиль, применяемый для монтажа гипсокартонных перекрытий и сайдинговых панелей. Им даже не согнуть 3-миллиметровый прут – деформируется сам уголок, а не сгибаемая арматура. Даже несколько таких уголков, вложенных один в другой, сделают конструкцию весьма проблемной, гибка таким сомнительным устройством недопустима. Используйте профиль нормальной толщины – из той же стали, что и сами прутья. Идеально, если для станины устройства найдётся кусок рельса. Но это большая редкость.

Качественно изготовленный арматурогиб быстро окупит себя. Первейшее его назначение – изготовление каркаса под фундамент частного дома и пристроек, ограды в качестве забора. А если вы ещё и опытный сварщик, то станете гнуть арматуру на заказ, равно как и варить из неё двери, решётки, заборные секции, то такое устройство даст подзаработать.

О том, как сделать арматурогиб своими руками, смотрите далее.

Станок для гибки арматуры своими руками — Сообщество «Сделай Сам» на DRIVE2

Всем доброго времени суток.Вот решился на строительство дома. И в связи с острой ограниченностью денежных средств то дом будет строится исключительно своими руками. Ну может в некоторых моментах с привлечением дополнительной рабочей силы, которая будет работать за еду ))))).Сейчас только самый начальный этап строительства. выкопана траншея под фундамент, засыпан и утрамбован песок. Теперь очередь за арматурой. Но перед тем как арматуру связать ее нужно для начала должным образом согнуть. Но чтобы не мучиться с гибкой с использованием подручных средств. Решил потратить пол дня и сделать нормальный станок для гибки.Для удешевления конструкции собирался он из металлолома который имелся в наличии.

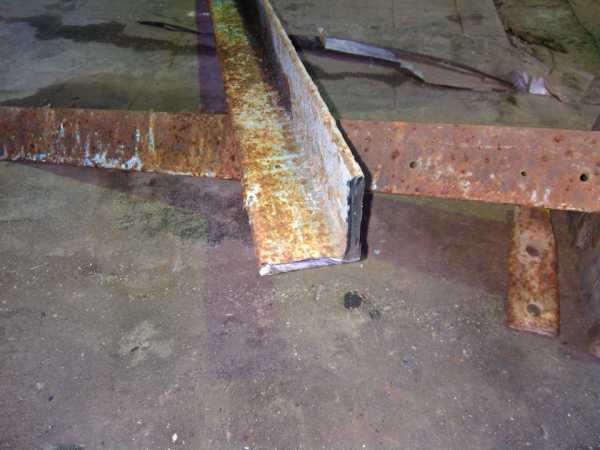

Для начала нашел уголок.

Полный размер

Толщина стенки примерно 5 мм.

Далее нашел вот такую рукоятку, предположительно от барабана колодца

Но не важно главное здеть толщина металлического прутка около 2 см

Далее нашел небольшой отрезок трубы с внутренним диаметром который идеально подходит по диаметру к прутку.

Полный размер

Это будет шарнирное соединение моего станка.

Далее были попытки вырезать болгаркой в уголке круглое отверстие ))))

Хотя с другой стороны смотрится все прилично.

Трубка сидит довольно таки четко.

Так как не было арматуры, для замера зазора использовал болт.

После чего все было обварено с двух сторон.Так же был приварен кусок прутка к так же найденной металлической пластине, предварительно в ней прожог отверстие, чтобы проварить с обеих сторон.

В итоге вот такое шарнирное соединение у меня получилось.

Полный размер

Все сидит плотно и даже нет никаких люфтов.

Далее приварил еще один небольшой кусок уголка, на который будет опираться арматура во время гибки.

Ну и наконец была приварена ручка.

И вот что получилось в итоге.

Станок готовится к работе очень просто. Необходимо прикрутить площадку к надежной опоре саморезами и можно работать.

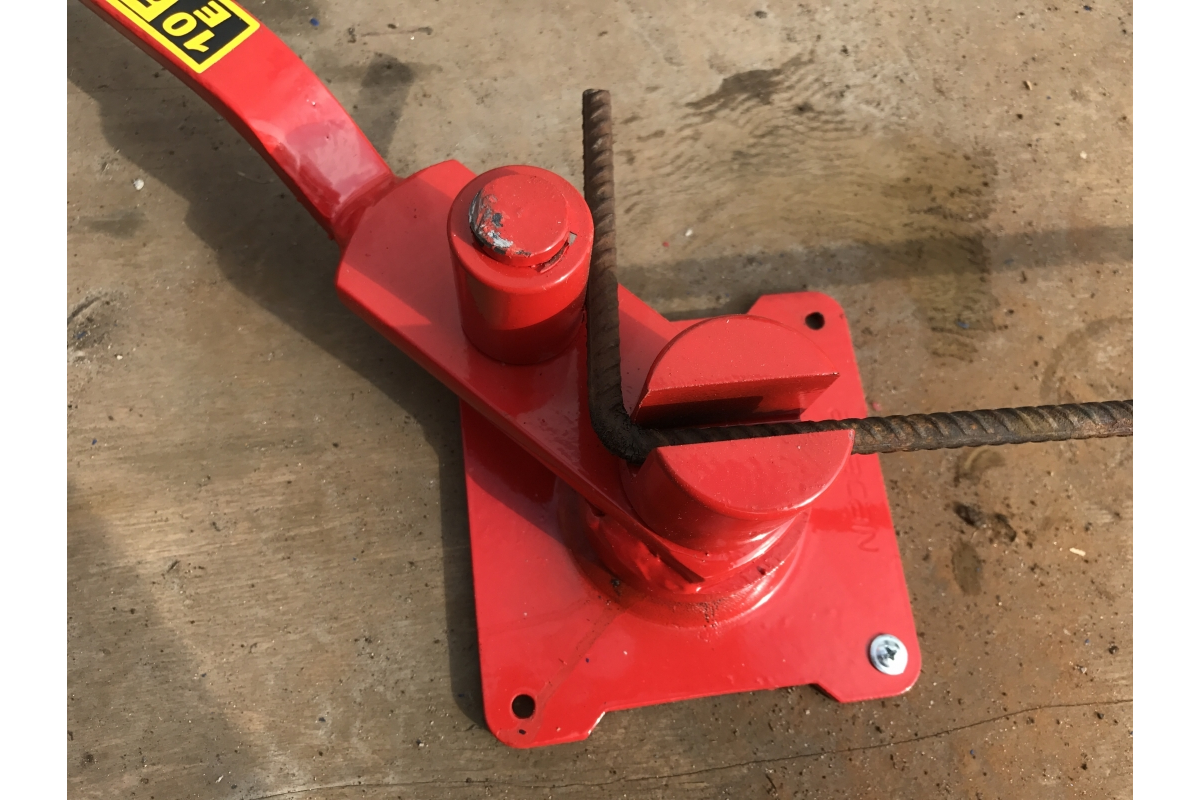

Ну и конечно испытания. Вот так гнется пруток толщиной 9 мм.

Ну и конечно тест на прочность.

Пруток толщиной 14 мм. Приходилось прилагать не маленькие усилия для того чтобы его согнуть. Но при этом ничего не оторвалось и не погнулось, ну не считая самого прутка)))). А учитывая то что мне нужно гнуть 10-ую арматуру, то думаю запас прочности у данной конструкции есть.А вот и пример использования сего девайса уже на стройке.

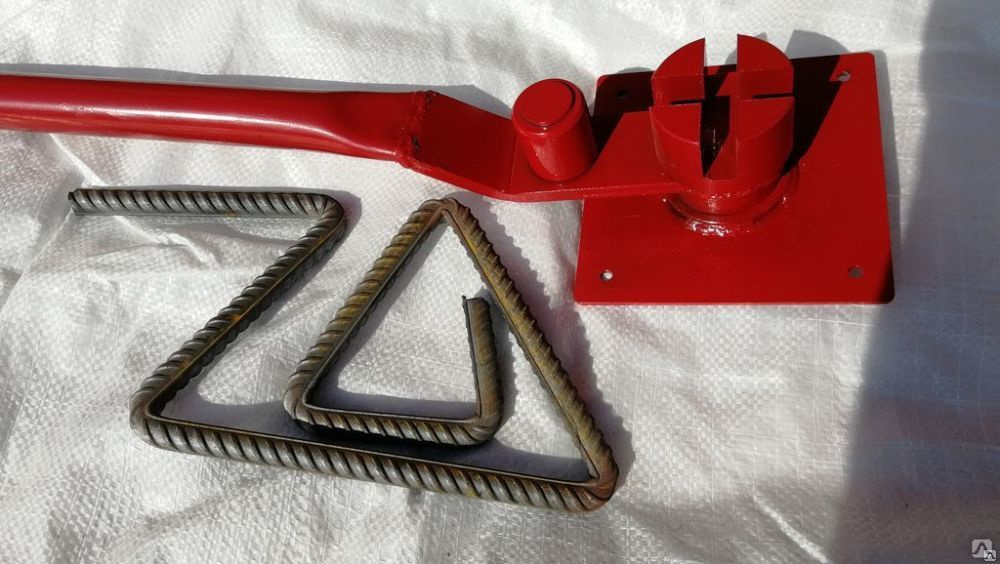

80 хомутов из 6-ой арматуры я сделал минут за 40-50. При этом было такое ощущение что арматура не железная а алюминиевая, так легко она гнулась.

Ну и пример сгиба 10-ой арматуры. Она уже гнется немного тяжелее.И вот потратив пол дня я в итоге сэкономил кучу времени на стройке.

Ну а на этом все всем удачи.

Станок для гнутья арматуры – классификация и конструкция

Станок для изгиба арматуры – это оборудование, позволяющее придать арматурному металлопрокату необходимую конфигурацию.

Самодельный станок для изгиба арматуры

Устройства делятся на типы в зависимости от следующих критериев:

• конструктивных особенностей;
• типа привода;
• диаметра сгибаемого стержня.

Станок для загибания арматуры бывает следующих типов:

• механическое устройство с ручным приложением усилий;
• механизированное оборудование с питанием от электрической сети.

Оборудование с ручным приводом отличается рядом преимуществ:

• простым принципом работы, напоминающим функционирование трубогиба;
• уменьшенной массой изгибающего механизма, составляющей от 12 до 20 кг;
• мобильностью, позволяющей, при необходимости, быстро переносить оборудование;
• малым объемом затрат, позволяющим изготовить станок для гнутья арматуры своими руками.

Станок для гибки арматуры ручной Stalex DR-16

Механизированное оборудование с электрическим приводом применяется на промышленных предприятиях при серийном изготовлении гнутых элементов. Промышленный арматурогиб отличается следующими моментами:

• увеличенной производительностью, позволяющей за одну минуту загнуть 5-6 арматурных элементов;
• возможностью изгибать промышленный арматурный металлопрокат с увеличенным диаметром;
• повышенной до 5 кВт мощностью электроприводной станции, позволяющей прилагать значительные усилия;
• возможностью работы в автоматическом режиме с дистанционным управлением, а также на ручном управлении;
• стационарной конструкцией, предусматривающей эксплуатацию оборудования на месте установки без перемещения;
• увеличенной до 0,5 т массой, затрудняющей транспортировку без применения грузоподъемных приспособлений;
• достаточно высокой стоимостью, позволяющей приобрести устройство только с целью промышленного применения.

В условиях промышленных предприятий часто совмещают процесс рубки с деформацией арматурного металлопроката. Для этого используют специальное оборудование. В конструкции таких агрегатов применяется:

• мощный гидравлический привод;
• электромеханические системы;
• электромагнитные механизмы.

Станок для гибки арматуры с концевиком ТСС GW 40A

В зависимости от диаметра металла, который необходимо деформировать, гибочные устройства делятся на следующие группы:

• облегченные, осуществляющие изгиб прутьев диаметром до 2 см;
• средние, изгибающие металлические стержни сечением до 4 см;
• тяжелые, предназначены для загибания заготовок диаметром до 9 см.

Улучшенное качество изгиба обеспечивают гидравлические устройства. При деформации металла не происходит растрескивание, а также образование складок, являющихся источником внутренних напряжений.

Как согнуть арматуру без специального устройства

И все-таки начнем с того, что вам срочно надо согнуть небольшое количество тонкого металлического прутка. Для этого разберем несколько способов, как гнуть арматуру с помощью подручных средств.

Здесь стоит знать , что пытаясь сгибать, особенно легированную арматуру, своими руками нужно осознанно рассчитывать свои действия, в противном случае — это может привести к получению серьезных травм. Легированный металлопрокат при попытке его деформировать будет всячески пытаться отпружинить и способен при этом нанести непоправимый вред вашему здоровью. Так что будьте осторожны и внимательны.

Читать также: Отпускная хрупкость 1 и 2 рода

Выделим три наиболее простых способа, как согнуть арматуру с величиной диаметра до 8 мм самостоятельно без применения специальных устройств, а именно:

С помощью двух отрезков металлической трубы. Так, нам понадобятся трубки диаметром 15 мм с длиной 0,5 и 1 метр, которые одеваем на арматуру. На полуметровый кусок трубы становимся ногами, а метровый, соответственно, начинаем поднимать до необходимого нам угла загиба.

• Если к полутораметровой металлической трубе 32 диаметра или 50 мм стальному уголку приварить при помощи электросварки пятисантиметровый кусок трубы 25-32 мм в диаметре, то получится универсальный гибочный рычаг. Останется только либо встать на арматуру, либо упереть ее обо что-нибудь прочное.
• Не очень длинные кусочки арматуры можно согнуть с помощью больших тисков и кувалды. Только при этом способе не стоит торопиться и надо бить с небольшим усилием, растягивая процесс, в противном случае можно просто сломать арматурный пруток.

Основным недостатком применения таких способов для сгибания арматуры является то, что радиус поворота получается достаточно большой и нередко угол получается несколько кривой и не лежит своими сторонами строго в одной плоскости.

Ручной станок для гибки арматуры своими руками

Подобные устройства обладают простой конструкцией. Благодаря этому изготовление своими руками не является сложной задачей. Перед началом работы рекомендуется ознакомиться с чертежами готовых устройств.

Основой для станка выбирается металлическая станина. К ней с помощью сварки крепят металлический уголок или прут круглого сечения. Если планируется гнуть толстую арматуру (диаметр которой находится в пределах от 6 до 12 мм), ножки станины должны быть прочно закреплены на полу. Но бывают случаи, когда планируется сделать станок переносным. В таком случае все элементы конструкции должны быть зафиксированы на массивной плите. Сама плита перед использованием должна быть надежно зафиксирована. Сделать это можно с помощью болтов или специальных штырей, которые привариются к нижней части устройства.

Поворотная платформа является вторым элементом, необходимым для изготовления станка. К ней приваривают еще два штыря и рычаг. Центральный и гибочный валы должны располагаться на некотором расстоянии друг от друга. Этот интервал выбирается в зависимости от максимального диаметра арматуры, которая будет гнуться на данном станке. Кроме того, отступать несколько сантиметров необходимо и от края. Такой прием позволит правильно распределить нагрузку. После того как прутья полностью закреплены, по краям заготовки срезается фаска под углом 45 градусов.

Особую осторожность в процессе строительства необходимо уделять процессу сварки. Именно от него будет зависеть качество всей конструкции

Поэтому для качественного выполнения работ устройство надежно закрепляется с помощью тисков. По мере возможности сварочные швы лучше заменить креплением с помощью болтов. Это позволит в случае необходимости перенести устройство.

Чертежи создания листогибочных станков

Инструмент с поворотной рамой для гибки заготовок

Подобное устройство, сделанное своими руками, домашние мастера используют чаще всего для загиба листовых изделий. Тем более что оно отличается от остальных листогибов большой универсальностью. Рабочий стол в нём создают из металла либо дерева. Размеры такого листогибочного станка — не меньше 2х1 м. Если понадобится согнуть большие заготовки, то можно с задней стороны устройства установить плоскость, размещённую на уровне со столом, или откидную раму. Делается это для крепления металла, чтобы он не выскальзывал при изменении положения.

Спереди рабочего стола следует прикрутить основание. Для этого понадобится швеллер с шириной верхней грани не больше 7 см. К его концам монтируют направляющие шпильки с пружинами. На них потом фиксируется прижим, передняя грань у которого должна быть скошена под углом в 45 градусов.

Для создания поворотной части используется уголок, размером 5х5 см, с установленной рукояткой. Монтируют его на петлях таким способом, чтобы верхняя грань материала в откинутом состоянии располагалась на одном уровне с основанием.

Простота конструкции такого листогиба и доступность материалов для его сборки позволяет хорошо сэкономить. Во многих случаях металл для рабочего стола и каркаса даже не нужно приобретать, ведь в каждой мастерской есть обрезки труб, уголков и швеллера. Из этих остатков получится отличный самодельный станок для гибки металлических листов.

Чертёж устройства из тавров

Чтобы сделать такой листогиб, понадобятся следующие материалы:

Ровная поверхность, лучше металлическая; Уголки не менее 3 штук с шириной полки около 45 мм и толщиной примерно 3 мм.

Самодельный листогибочный станок делается из тавра. Понадобится три куска такого изделия по 2,5 метра, небольшая металлическая пластина толщиной в 5 мм для укосин, два болта размером 20 мм, а ещё пружина. Сначала нужно сложить два тавра, а потом с двух концов у них сделать отверстия под петли. При этом края ямок скашивают под углом 45 градусов. Оставшееся изделие обрезают аналогичным способом, только выемку делают глубже, чтобы использовать в качестве прижимной планки.

Затем можно переходить к привариванию петель. Делать это надо обязательно с внешней и внутренней стороны. Потом к одному тавру фиксируют укосины. После этого монтируется прижимная планка, а сверху к ней приваривают пластины из металла с выемкой по центру. Диаметр такой ямки должен быть немного шире, нежели болта. Отверстие следует выровнять так, чтобы оно располагалось с установленной гайкой на одной плоскости, и приварить.

Следующий шаг — отрезание пружины, она должна поднимать прижимную планку на целых 7 мм. Болт необходимо пропустить в отверстие этого изделия, установить пружину и завинтить гайку. Когда будет вмонтирована такая же упругая деталь с другой стороны при откручивании планка будет сама подыматься.

Чтобы сделать приспособление для закручивания, необходимо к шляпке винта прикрепить отрезки арматуры. После этого останется только приварить ручку к подвижному тавру и можно приступать к работе. Такой станок будет довольно мощным, на нём получится гнуть даже толстые и длинные листы.

Валковый листогибочный станок своими руками

При создании и установке дымоходов, вентиляционных каналов и водосточных систем не обойтись без криволинейной гибки металлического листа. Прекрасно справляются с подобной задачей валковые листогибы.

Соорудить оборудование своими руками с тремя вальцами довольно легко. Ко всему прочему, его можно оснастить электромотором или ручным приводом. Основные детали валкового листогибочного станка следующие:

Опоры вертикальные из швеллера на подшипниках и с выемками под оси. Продольные валы. Их необходимо 3 штуки, подойдут трубы разного диаметра, имеющие заваренные торцы. Подобные изделия лучше использовать толстые, чтобы не допустить деформации. Рама. Узел прижима верхнего валка. Цепной либо зубчатый привод. Он необходим для обеспечения вращения валков с одинаковой скоростью и в одном направлении. Струбцины. Они перемещают опорные валки по горизонтали.

Одна вертикальная стойка в станке должна вращаться вокруг оси на 90–120 градусов. Так необходимо делать, чтобы заменить в последующем вальцы на цилиндры другой величины. Во время изготовления устройства вальцового типа стоит понимать, что его возможности будут ограничены силой человека. На таком самодельном оборудовании гнуть разрешается листовой металл шириной до 60 см и толщиной не больше 1,5 мм. Диаметр жёлоба можно регулировать путём перемещения валков.
