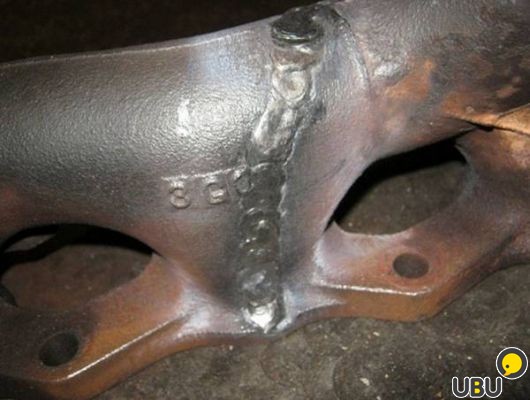

Cварка литых деталей из чугуна. ремонт чугунных изделий сваркой

Физическая и технологическая свариваемость чугунов.

По физическим свойствам чугуны относят к группе материалов, которые хорошо свариваются. Но, что касается технологической свариваемости, то сварка без ухудшения качества металла основного материала и шва делает чугун трудно свариваемым.

К причинам, по которым ухудшается свариваемость чугуна, относят:

• Высокую жидкотекучесть, а также низкую пластичность, из-за которой создается напряженное состояние структуры, и появляются трещины.
• Высокую вероятность образования в швах и околошовных зонных структурах закалки и высокотвердого отбела.
• Отсутствие пластичного состояния, резкий переход при смене температур из одного состояния в другое (твердый — жидкий).
• Пористость в связи с большим содержанием окиси углерода, довольно быстрое затвердевание и накапливание газов.
• Серый чугун склонен к увеличению объема при нагревах.

При газовой сварке уменьшается вероятность появления закалки и отбелов в чугуне. Отдельные виды изделий из такого сплава, как горелый серый чугун, не поддаются сварке в принципе. В подобных состояниях чугун слишком рыхлый и не смачивается жидкими металлами. Крайне плохо поддается сварке чугун с черным изломом.

Применение присадочной проволоки

В некоторых случаях в процессе ручной дуговой сварки чугуна могут вноситься специальные присадки, придающие материалу шва специальные свойства. В основу этих присадок входят всё те же никель и медь, иногда железо, нержавеющие сплавы и олово. Для использования проволоки потребуется маска-хамелеон, надёжная фиксация детали и немного практики.

Наиболее популярной присадочной проволокой считается ПАНЧ-11, которую используют в полуавтоматической сварке чугунных изделий. Проволоку вносят небольшими порциями при каждом розжиге дуги, причём контакт электрода с поверхностью происходит именно через припой. Так достигается хорошая смешиваемость и смягчается воздействие высоких температур.

Также очень полезными при сварке чугуна оказываются присадки на основе монель-металла. Это достаточно редкий и дорогой сплав, но он обладает требуемыми ТКР, твёрдостью и пластичностью, сопоставимыми с показателями самого чугуна. Монель вносится малыми дозами через мгновение после зажигания дуги. Горение при этом более длительное, что на качестве шва практически не отражается.

Характеристики свариваемости

Сложности сварки чугунных изделий вызваны особенностями его поведения при высоких температурах.

При нагреве металл начинает плавиться уже при 1150ºС. При этом его высокая текучесть оказывает сварщику плохую услугу. Металл плохо удерживается в сварочной «ванне», вытекая из шва.

Выгорание углерода, обильное газообразование в сварочной ванне вызывает образование пор и трещин.

Образование тугоплавких окислов за счет наличия кремния, приводит к частичному непровару.

При быстром охлаждении детали, углерод переходит в связанное состояние, образуя цементит. То есть чугун зоны сварки переходит из серого в белый — хрупкий и одновременно твердый.

Неравномерный нагрев и охлаждение, наличие отбеленных зон создает зоны напряжения, приводящие к появлению трещин.

Перечисленное выше относит чугун к трудно свариваемым металлам. Можно ли сварить чугун, с образованием надежного шва, зависит от того какая технология используется.

5.12. Требования к обеспечению охраны окружающей среды

Для охраны окружающей среды при дуговой сварке чугуна следует применять местные отсосы, удаляющие сварочный аэрозоль непосредственно из зоны горения дуги, и горелки для механизированной дуговой сварки со встроенными отсосами сварочного аэрозоля.
Твердая составляющая сварочного аэрозоля, образующегося при дуговой сварке чугуна, должна осаждаться на фильтрах очистки в системах вентиляции. Для защиты атмосферного воздуха от загрязнений вредными веществами, образующимися при выполнении сварочных работ, должны быть предусмотрены мероприятия в соответствии с требованиями ГОСТ 17.2.3.02.

Как варить чугун инвертором и плавящимся электродом

Сварка чугуна с помощью инвертора и плавящегося электрода проводится чаще всего холодным методом. Важными составляющими успешного проведения работ являются: правильный выбор электрода и оптимальные режимы сваривания.

Электроды ОЗЧ-3

Исполнитель должен проводить соединение специальными электродами, содержащими никель и/или медь:

• ОЗЖН-1;
• ОЗЧ-2;
• ОЗЧ-3;
• ОЗЧ-4;
• ОЗЧ-6;
• МНЧ-2;
• ЦЧ-4.

Рекомендуемые режимы сварки для некоторых перечисленных марок:

Марка электрода	Сила тока для электрода диаметром 3 мм.	Сила тока для электрода диаметром 4 мм.	Сила тока для электрода диаметром 5 мм.	Сила тока для электрода диаметром 6 мм.
ЦЧ-4	65-80	90-120	130-150	–
ОЗЧ-2	90-110	120-140	160-190	220-250
ОЗЖН-1	100-120	130-150	160-180	–
МНЧ-2	90-110	120-140	160-190	210-230

Также следует выделить следующие технологические особенности:

• длина одного непрерывного шва не должна 30-50 мм;
• частые перерывы в сварочном процессе помогут исключить возможность перегрева, температура более 80°С недопустима;
• полярность – обратная.

Данный метод сваривания может выполняться двумя вариантами: с помощью шпилек и по слоям.

1. Шпильки оснащены резьбой, что позволяет вкручивать их в кромки свариваемого изделия. Шпильки должны быть расположены вразброс/в шахматном порядке, что исключит перегревание во время сварки. Размеры шпилек зависят от толщины рабочего изделия, при их подборе следует полагаться на следующие рекомендации:

• диаметр – 0,3-0,4 толщины изделия, но не более 12 мм.;
• глубина вкручивания – 1,5 диаметра шпильки, но не более половины толщины изделия;
• высота выступающей части шпильки – 0,75-1,2 диаметра.

После установки шпилек, можно приступать к сварке. Вокруг каждой шпильки осуществляется наплавление металла, слой за слоем. Затем исполнителю необходимо заварить пространство между шпильками, оставшееся нетронутым, выполнить один или несколько соединительных швов.

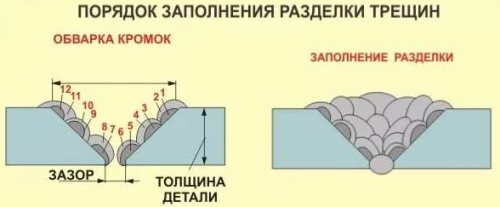

2. Многослойная сварка выполняется после разделки кромок. Не допускается присутствие острых углов. Наплавку следует производить с краев. Первый слой является основным, поэтому во время его наплавления нужно тщательно следить за режимом сварки. Каждый последующий слой, кроме первого и облицовочного, необходимо проковывать молотком, без охлаждения.

Видео

В нижеследующем ролике продемонстрирован электрод по чугуну Zeller 855, но из ролика можно увидеть, как производится сварка.

Данные сведения помогут исполнителю узнать, как варить чугун инвертором электродами по чугуну, и легко произвести работы по соединению.

Сварка обычными электродами

С целью экономии денежных средств, можно использовать вместо специальных расходников обычные (стальные). Электроды общего назначения отличаются более доступной ценой. Технология многослойной сварки обычными прутками практически ничем не отличается от рассмотренного выше способа, где применяются специальные стержни с покрытием из цветных металлов. Этапы выполнения работ аналогичны. Единственным отличием является то, что следующие после первого слои наплавляются не специальным электродом, а обычным.

Внимание! Сварка чугуна не предназначенными для этого электродами возможна, но мы не рекомендуем применять ее в сколько-нибудь ответственных соединениях! Данную информацию приводим лишь для сварки с экспериментальными целями

Сварка чугунными электродами

Данный способ сварки может проводиться холодным и полугорячим методом. Небольшой предварительный нагрев улучшит структуру наплавленного металла.

Чугунные электроды представляют собой литые стержни с обмазкой, применяющие для исправления дефектов чугунного литья. К данному типу расходных материалов относятся следующие марки: МНЧ-1; ОЗЧ-1; ОЗБ-2М.

Сваривание осуществляется постоянным и переменным током. Величина тока определяется следующим образом: 50-60 А на 1 мм. электродного стержня.

Виды сварки

Чтобы знать, как заварить чугун обычным электродом, важно разбираться в видах сварки вообще. Они подразделяются на:

• горячую;
• полугорячую;
• холодную.

Горячая действительно является таковой, происходит при температуре от 600 до 700 градусов по Цельсию. Нагревают металл в промышленных печах, которые считаются сверхмощным оборудованием. Чугун становится подвижным, как пластилин, с ним удобно работать. В процессе на изделии не появляются трещины или поры, которые препятствуют нормальной работе в дальнейшем.

Эксперты называют этот способ сварки максимально идеальным для чугуна. Естественно, на вопрос: можно ли варить чугун обычными электродами дома методом горячей сварки, ответ будет отрицательным. Создание такой колоссальной температуры в квартире или гараже, например, опасно для жизни и здоровья.

Полугорячая сварка тоже невозможна в домашних условиях. Она осуществляется при температуре в 300-400 градусов по Цельсию. Для нагрева используют специальные фены либо тэны. Данный способ применяют в промышленности. Основное его преимущество — скорейшее остывание в сравнении с горячим методом. Для начинающего мастера полугорячая технология сварки чугуна электродами практически неосуществима.

Холодная сварка подходит для дома. Она происходит при температуре максимум в 80 градусов по Цельсию.

Меры безопасности

При работе со сварочным оборудованием, требуется соблюдать правила безопасности:

1. Не работать с неисправными аппаратами.
2. При работе сварочным оборудованием стоять на резиновом коврике.
3. При наличии трещин и пор в заготовке не закреплять её над собой.
4. Сварочный процесс является вредным для здоровья. Сварщику нужно использовать специальную маску, перчатки и спецодежду.

Нельзя прикасаться к только что сделанному шву.

Соединять детали из чугуна с помощью сварочного оборудования сложнее чем из других материалов. По этой причине требуется знать технологию создания швов, использовать подходящее оборудование и расходники.

Что учесть в организации защитной среды?

Следует предусмотреть два аспекта. Во-первых, это оборудование, которое обеспечит подачу газа к горелке. Во-вторых, непосредственно тип и свойства газа. Для технической организации потребуется баллон с соответствующим наполнением и монтажно-соединительная арматура с соплом, редуктором и прочей необходимой оснасткой. Что касается второго аспекта, сбалансированная сварка чугуна полуавтоматом в углекислой среде является наиболее распространенным методом. Углекислый газ как таковой является самодостаточным и обеспечивает нужную защиту для сварки. Другое дело, что он не всегда гарантирует устойчивость дуги и при высокоточных работах проявляет себя не лучшим образом. Альтернативным вариантом выступит аргоновая или углекислотно-аргоновая смесь, которая открывает больше возможностей для получения модифицированных легированных сплавов.

Читать также: Регулятор давления воды в системе водоснабжения устройство

Электроды ESAB OK NiCrMo-3

Аналог электродов ESAB OK 92.45

Электроды ESAB OK NiCrMo-3 предназначены для сварки коррозионностойких никелевых сплавов типа ХН70Ю, ХН78Т, Incoloy 800 и 825, Inconel 625 и им подобных, эксплуатирующихся в контакте с агрессивными средами при температуре от -196 до 550°С, супераустенитных коррозионностойких сталей с содержанием молибдена до 6% типа 0Х23Н28М3Д3Т, 254 SMO (например UNS S31254) и им подобных, высокопрочных сталей криогенного назначения, легированных 5 или 9% Ni, сталей с ограниченной свариваемостью, а также наплавки переходных и плакирующих коррозионностойких слоев на изделия из низкоуглеродистых и низколегированных конструкционных и теплоустойчивых сталей. Наплавленный металл обладает высокой стойкостью к коррозионному растрескиванию под напряжением и питтинговой коррозии, достаточно высокой жаропрочностью при температурах до 1000°С и стойкостью к образованию окалины при температурах до 1175°С в атмосфере не содержащей соединения серы. Однако надо учитывать, что данный сплав подвержен высокотемпературному охрупчиванию при температуре 600-850°С. Поэтому для сварки изделий, эксплуатирующихся в данном температурном интервале, применять данные электроды не рекомендуется. Содержание ферритной фазы в наплавленном металле в исходном после сварки состоянии равно 0% (FN 0).

Электроды ESAB OK NiCrMo-3 применяются: для сварки Ni-Cr-Mo-Nb сплавов состава, аналогичного составу наплавленного металла; для сварки никелевых сплавов с углеродистыми сталями; нержавеющих сталей с низколегированными и сталями типа ОН5, ОН9. Электрод обеспечивает вязкий наплавленный металл с высокой устойчивостью против трещин. Наплавленный металл обладает высокой коррозионной стойкостью в морской воде, восстановительных и окислительных средах. Широко применяются при сварке конструкций в нефтеперерабатывающей промышленности и конструкций, использующихся при производстве сульфата аммония.

Общие рекомендации

Нельзя долго держать горелку на месте. В процессе сильного нагрева из чугуна испаряется углерод и отбеливает его, делая трудносвариваемым. Толстые детали соединяются с помощью наплавки, состоящей из нескольких слоев. После выполнения работы рекомендуется провести контроль качества с целью выявления дефектов. При визуальном осмотре можно заметить трещины, поры, непровары из-за обрыва дуги. Другие изъяны обнаруживаются с помощью специальных приборов.

Внешний контроль проводится после очистки швов посредством щеток и азотной кислоты или спирта. Жидкие составы придают металлу матовость, на которой лучше видны поры и трещины. Для получения более ясной картины можно пользоваться лупой.

Кроме визуального осмотра, используются эффективные методы капиллярного контроля и магнитной дефектоскопии.

Особенности в домашних условиях

Оборудование для аргоновой сварки сейчас не является чем-то из ряда вон выходящим. Некогда запредельные цены на TIG устройства сегодня свелись к вполне доступным для рядового мастера.

Как правило домашние мастера не используют аргоновую сварку для изготовления серийных изделий, крупных конструкций. Чаще этим способом ремонтируют элементы двигателей, коробок передач. Реже — чугунной запорной фурнитуры, деталей эл. двигателей.

Проверенное сочетание при этом — нагрев газовой горелкой до температуры порядка 350 градусов, с последующей обваркой инвертором.

Подробной инструкции для такой «штучной» сварки нет и быть не может. Ответ на большинство вопросов, возникающих в процессе, дает только практика.

Особенности работы с чугуном

Рабочие со стажем определят свариваемость металла всего лишь по единому разрезу. Если структура является мелкодисперсной, а оттенок близок к серому, то такой чугун сваривать намного проще, чем темные крупнозернистые породы. Если говорить о соединении деталей, находящихся длительное время в масле, или тех, что постоянно подвергались окислениям в воде, грунте либо других средах, то такие сварочные материалы не являются подходящими

Следует принимать во внимание, что чугун принадлежит к материалам с ограниченной свариваемостью, и учитывать ряд его особенностей:

• металл относится к жидкотекучим, потому единственным допустимым рабочим положением является нижнее;
• при несоблюдении температурных режимов и перекаливании металла углерод выгорит, образуются поры;
• отсутствие необходимой температуры и минимальная пластичность — главные причины напряжений в местах соединения швов;
• расплавленным чугуном могут создаваться окислы с температурой плавления выше, чем у исходного материала.

Технологии соединения деталей

Существует три широко известные методики соединения чугунных деталей. Речь идет о таких работах:

1. Горячая сварка. Ее считают самой распространенной и правильной. Суть в том, что перед началом использования электрода заготовка должна прогреться до 600 градусов, давая возможность избегать появления соединений с завышенной температурой, перекалок и напряженностей в местах сваривания.
2. Полухолодное сваривание. От первого способа отличается только температурой нагрева. В этом случае температура нагрева изделий не должна превышать 350 градусов.
3. Холодная сварка. Нагрев заготовок исключается, но в пределах технологии есть многочисленные нюансы, без которых нельзя получить шов высокого качества. Сварка чугуна электродом в домашних условиях инвертором выполняется именно таким методом.

Как подготовить материал

Чугуну требуется предварительная подготовка перед началом сваривания. Сначала нужные места защищают, используя болгарку с кругом в виде лепестка либо другие подходящие насадки. Верхний слой защищают до уровня не окисленного металла, обезжиривая бензином или растворителем. Если нужно избавиться от трещин, металл чистят, пока не покажутся их окончания, строго в тех точках насверливают отверстия с диаметром 10 мм.

Говоря о том, как сварить чугунные детали, стоит выделить и некоторые особенности подготовительного этапа:

1. Шпильки. Работы могут выполняться как послойно (опорные элементы не задействуются), так и со шпильками. Они полностью стальные. Размеры подпадают под строгий регламент, к примеру, их диаметр не должен занимать более 40% объема чугуна при максимальном расстоянии 6 диаметров и выступлении над основанием в 4−6 мм. На используемое количество влияют только величины соединений, но не более четверти от площади изломов.
2. Проведение разделки кромок. Нельзя допускать острых краев в местах сопряжений металла, их следует сделать сферическими.
3. Нужно пользоваться специальными электродами. Давая ответ на вопрос относительно того, как заварить чугун обычным электродом, нужно отметить, что это практически нереально. Специалисты советуют приобретать присадки, среди компонентов которых хром, медь, никель и другие лигатуры, упрощающие наплавление на чугун аргоном.

Это интересно: Сварка чугуна с помощью инвертора и полуавтомата — это важно знать

Черные стали

К ним можно отнести не только углеродистые, но и низколегированные стали. Варятся они при помощи ММА, но действительно высокачественного прочного сварного соединения можно добиться только с TIG. Считается, что низкоуглеродистые стали свариваются проще всего. Тем не менее процессы, проходящие в околошовной области могут приводить к упрочнению излишне разогретых зон при обычной сварке,а при многослойной сварке могут появляться проблемы с охрупчиванием. У кипящей и полуспойкойной низкоуглеродистой стали наблюдается падение показателя ударной вязкости в околошовной зоне. Как известно, черные стали с содержанием углерода:

• до 0,25% относятся к хорошо свариваемым (ст.3, ст.10). Но в случае возникновения проблем, наподобие тех, что описаны выше, рекомендуется небольшой предварительны подогрев 150-200 градусов в электропечи СНОЛ.
• от 0,25 — 0,45% считаются трудносвариваемыми или ограниченно свариваемыми. Их нужно греть перед сварочными манипуляциями вольфрамовым электродом и обязательно термообрабатывать после. Если есть возможность провести полную термообработку, такую как отжиг или закалка+старение — это самый лучший вариант. Но если изделие уже готово, и в нем не допускаются какие-либо деформации, придется ограничиться низкотемпературным отпуском (или, как еще называют этот процесс, отдыхом).
• от 0,45% углерода и выше сталь не применяется для сварных конструкций, особенно, если она даже незначительно легирована. Но это для конструкций. Еслиизделие не будет нести каких-либо нагрузок, можно попытаться сварить и ст.55, только без резких температурных перепадов, с применением всех «металлургических» хитростей.

И наконец, мы добрались до сварочного прутка. Все вышеописанные случаи свариваются прутком Св.-08Г2С ГОСТ 2246-70 или его незначительными модификациями. Раскислители кремний и марганец в его составе положительно влияют на механические свойства шва, сдерживают развитие пористости шва, появление раковин, уменьшают разбрызгивание и т.д. Пруток используется для сварки изделий или конструкций ответственного назначения, таких как сосуды, трубопроводы высокого давления, нагруженные узлы и детали. Импортный аналог Св.-08Г2С: омедненный сварочный пруток ER 70S-6. Микронное покрытие меди — это, конечно, большой плюс, так как медь защищает стальной стержень от питтинговой коррозии и окисления — эти процессы активно проходят в складских условиях хранения. Пруток ER 70S-6 не нужно зачищать перед сваркой наждаком, опасаясь, что грязь на его поверхности проявится в виде дефектов в сварном шве.

Механические показатели метала в шве при использовании ER 70S-6:

• Предел текучести 525 МПа;
• Предел прочности 595 Мпа;
• Удлинение 26%;
• КV – 30°С 70 Дж.

К меню

Метод сварки с применением шпилек

Зона сплавления – самое уязвимое место соединения из-за отслаивания металла шва. Чтобы ее разгрузить при охлаждении и усадке, используют стальные шпильки (завертыши).

При толщине заготовки 6мм, кромки трещины срезают под углом 45º.

Шпильки плотно вкручивают в приготовленные резьбовые отверстия в шахматном порядке. Выступающая часть завертыша наваривается по контуру. Затем сваривается со всей массой шва способом наложения отжигающих валиков.

При нагрузке на соединение, ее большая часть передается на металл со шпильками, а не на сварной шов, что делает его более долговечным.

Этапы ручной аргонодуговой сварки

Чтобы добиться высоких результатов, ради которых и выбирают эту технологию, рекомендуют соблюдать следующую последовательность действий:

1. Химическим или механическим способом убрать с рабочих поверхностей грязь, масло, влагу. Посторонние фракции усилят пористость и шероховатость шва. Зазор между кромками тщательно зачищают. В производстве распространен метод пескоструйной и дробеструйной очистки, позволяющей добиться максимальной гладкости металла.
2. Включить подачу газа не позднее, чем за 14-16 секунд. При этом горелка с электродом должна находиться в правой руке, на минимальном расстоянии от металла. Проволоку удерживают другой рукой. После подачи тока между электродом и металлом возникнет дуга.
3. Вести горелку ровно вдоль шва, плавно распуская проволоку. Присадок укладывают перед горелкой под углом к металлу. Рывки и колебания руки по горизонтали недопустимы.
4. Следить, чтобы аргон постоянно покрывал сварочную зону, включая проволоку и горелку.
5. Непосредственно перед окончанием работы понизить напряжение, удерживая дугу. Оставить газ включенным еще на 12-14 секунд.

Исправление сварочных дефектов

Способ устранения зависит от типа недостатка:

1. Кратер, представляющий собой углубление в конечной точке, снижает прочность соединения. Его повторно заваривают, обрывая дугу на готовом участке шва.
2. Подрез – местное утончение металла устраняют путем наплавления нового слоя. При небольшой глубине дефекта обходятся механической чисткой.
3. Непровар возникает при неправильных прерывании и возобновлении сварочного процесса. Такие дефекты негативно сказываются на устойчивости соединения к ударам. Для устранения непровара повышают силу тока.
4. Наплыв образуется при попадании расплава на поверхность детали. Для предотвращения его возникновения увеличивают напряжение дуги, уменьшают расход присадки. Устраняют дефект механическим способом.
5. Прожог представляет собой сквозное отверстие, образующееся при вытекании расплава. Для устранения дефекта повторно очищаются и провариваются поврежденные участки.

Прочность готовой конструкции зависит от качества сварки. Поэтому после завершения работ тщательно осматривают шов.

Правильная подготовка чугуна к сварке

Подготовка чугуна к сварке должна проводиться в обязательном порядке, именно от нее зависит качество готового шва, его прочность, износостойкость. Если этот процесс будет выполнен правильно, то он предотвратить хрупкость и пористость структуры материала, а также устранить возможные дефекты.

Подготовка должна состоять из следующих действий:

• распиливание трещин. Зачастую трещины в чугуне обладают тонкой и глубокой структурой. Если размер толщины обрабатываемой детали составляет 4 мм, то накладываемый сверху шов не сильно заплавит поверхность трещины. В результате этого останется разрозненная структура внутри основы сплава. При этом степень сопротивления на разрыв и излом будет слабая. Для того чтобы в этих местах было хорошее заваривание, требуется выполнять распиливание трещины «болгаркой» с использованием тонкого диска. При этом, чем больше толщина материала, том глубже должно быть запиливание;
• просверливание краев. При визуальном осмотре детали из чугуна невозможно увидеть точное окончание глубины трещин. По этой причине прежде чем начать сваривание трещины, стоит по ее краям просверлить небольшие отверстия. Отступать от видимого конца разлома требуется на расстояние 5 мм. Если выполнить просверливание краев, то это обеспечит хорошее заполнение металлом внутреннее пространство, а также защитить от продолжения раскола;
• выполнение разделки кромок. Степень свариваемости чугуна может отличаться перекалкой в области соединительного шва, что может привести к повышению хрупкости данного участка. Чтобы предотвратить данный процесс требуется провести равномерное прогревание на всю длину соединения. Область соединительного шва разбавляется металлом, для этого и используется правильная разделка кромок. Во время соединения толстых пластин проводятся скосы краев под углом 45 градусов, при этом у основания должно оставляться небольшое притупление в 3-4 мм. Данное разделение обеспечит хорошее заполнение области разделения, а также она повысит прочность и износостойкость данного участка;
• проведение подформовки. При сваривании тонкого изделия из чугунного сплава повышается вероятность протекания жидкого металла. По этой причине в этих случаях под изделие требуется подкладывать подкладку из графита, это позволит поддержать прогретую область и сохранит первоначальную форму элемента.

Разделка кромок

После того, как были выбраны электроды по чугуну, необходимо подготовить кромки детали к свариванию. В первую очередь следует позаботиться о чистоте поверхности изделия, о чем уже упоминалось ранее.

Далее, перед тем, как варить чугун электросваркой, следует разделать кромки. Особенно это касается ремонта различных приспособлений. В таких случаях разделка дефектных мест крайне необходима. Она осуществляется с одной или с двух сторон в Х-образной форме.

Сварка стали с чугуном будет более надежной, если перед началом работы сделать наплавку на кромку последнего никелевой присадки. Это позволит сформировать так называемый переходной слой, который положительно скажется на качестве шва.

Конечно же, маркировка электродов по чугуну в данном случае будет отличаться. Подходящими вариантами для соединения со сталью будут стрежни марок ЦЧ-4, ОЗЧ-2.

Технология сварки инвертором

После подготовки изделия, как сварить чугун обычным электродом, чтобы шов получился без изъянов. Прежде всего, надо правильно выбрать тип электрода и технологию выполнения работ.

В основном сварку чугунов проводят тремя методами:

• горячий – перед сваркой детали нагревают до 600º-650º;
• полугорячий – нагрев до 300º-350º;
• холодный – без подогрева изделий.

Горячий способ – трудоемкий и сложный процесс. Применяется на производстве для работы с крупными и сложными заготовками.

Вначале вся поверхность детали хорошо прогревается во избежание перепада температур. На производстве чугунные изделия нагревают с помощью горна, индукционной печи или в яме, выложенной огнеупорным кирпичом.

Чугун начинает плавиться при температуре 750º, поэтому нагрев не должен превышать 600º-700º. Нагревание проводится со скоростью 150º в час. Чугун становится как пластилин и с ним легко работать.

После окончания сварки, заготовку необходимо медленно охладить. Для этого детали засыпают песком, укрывают асбестовым покрывалом или нагревают, постепенно понижая температуру.

При таком способе трещин и пор практически не образуется, швы получаются без дефектов.

Полугорячий метод аналогичен горячему, но предварительный нагрев понижает скорость остывания после сварки. Отбеливание металла в меньшей степени, а значит уменьшается риск возникновения трещин.

Предварительный нагрев

Все чугуны подвержены растрескиванию под напряжением. Регулирование температуры — единственный способ предотвратить трещины. Создание сварного шва, с точки зрения тепловых процессов, состоит из трёх шагов:

• предварительного нагрева;
• ввод тепла;
• медленного охлаждения.

Основная задача теплового контроля — управление расширением. Напряжений в металле не возникает, когда весь объект нагревается или расширяется одновременно и с одинаковой скоростью. Риск появления трещин велик в случае, если тепло локализовано в небольшой околошовной зоне. Предварительный нагрев снижает тепловой градиент между телом отливки и местом сварки. В теории более высокотемпературные методы сварки требуют повышения температур предварительного нагрева. Если последний нет возможности обеспечить, лучшей стратегией будет минимизация теплового ввода — применять методы сварки при низкой температуре легкоплавящимися электродами.

Скорость охлаждения — ещё один фактор, оказывающий непосредственное влияние на возникновение напряжений в сварной зоне. Быстрое охлаждение за счёт сокращения остывающей зоны порождает хрупкие, легко трескающиеся швы.
