Сварка кабелей самодельными и магазинными сварочными аппаратами

Технология сварки проводов из меди

Существует одна методика, которая всегда приводит сварщика к наилучшему результату. Как упоминали ранее, самый лучший прибор для сварки, это инвертор. Затем берутся за провод. Он освобождается от изоляции, лишней оболочки и выполняется скрутка. При подрезке проводов, концы должны оставаться одной длины и на одном уровне, а скрутка должна получиться как минимум 50 мм в длину.

Далее устанавливается отталкивающий тепло, медный зажим и подключается сварочный аппарат. Угольный карандаш (точнее его торец) приближают к готовой скрутке. При сварке карандаш обязательно зажимается в держаке.

Сварка скруток считается завершенной после того, как образовался небольшой расплавленный шар меди. Чтобы изоляция осталась целой, надо не переусердствовать, а уделять каждой скрутке не больше 1-2 секунд времени. Когда сварка медных проводов прекращена, для изолирования застывшей части используется обыкновенная изолента или свой, подобный вариант.

Поэтапный процесс

Распишем весь процесс поэтапно:

1. Убираем изоляцию на проводах;
2. Делаем скрутки;
3. Присоединяем массу;
4. Включаем сварочный инвертор;
5. Подводим электрод к скрутке до образования дуги;
6. Продолжительность контакта 1-2 секунды;
7. Приступаем к следующей скрутке (если она есть), после остывания уже готовой;
8. Производим изоляцию термоусадочными трубками или изолентой.

Важно! Для сварки проводов своими руками, особенно медных, требуется наличие специального опыта и знаний. Работать придётся с температурой 1080°C, при которой и плавится медь

Поэтому стоит попрактиковаться на более простых примерах.

Аппарат стоит подобрать с возможностью регулировки тока, сила которого должна составлять 30-90 ампер. Электрод используется угольный, содержащий в себе медь.

Сварка медных проводов графитовым электродом

Сварка — это самая надежная методика соединения медных проводов, благодаря которой эксплуатация изделий возможна не один десяток лет. Для быстрого и качественного соединения применяются медные электроды, предназначенные для сварки, специальные трансформаторы, спецификой работы которых является непостоянность их нагрузки. Такой инструмент вполне можно изготовить в бытовых условиях. При этом сварочные работы может выполнять даже еще недостаточно опытный сварщик.

Какие электроды можно использовать для соединения кабеля из меди

Для соединения проводов из меди, как правило, подходят не все электроды. В данном случае используются угольные, графитовые электроды. В бытовых условиях при выполнении сварочных работ своими руками в качестве таких электродов вполне могут быть:

• щетки коллекторных двигателей;
• стержни батареек;
• прочие похожие инструменты, сделанные из графита.

Чтобы немного подкорректировать держатель под стержни из графита, нужно приспособить для соединения массы аналогичный «крокодил», который используется под электроды. Они будут более компактными, чем заводские, соответственно, в электрощитах работать намного комфортней. Нужно также не забыть про дополнительную изоляцию самих ручек.

https://youtube.com/watch?v=AjWBGsbD8pw

Угольные, графитные электроды имеют общее сходство: их температура плавления намного выше температуры плавления чистой меди в четыре раза, в результате чего расход электродов достаточно небольшой.

Необходимо обратить внимание! Электроды для сварки медных проводов нагреваются до максимальных температур мгновенно, в результате чего существует риск перегревания соединяемого материала, а это может способствовать повреждению изоляции медного кабеля.

Сварщик должен учитывать эти моменты в процессе выполнения работ с электрической проводкой.

Чем отличаются между собой графитные, угольные электроды

Несмотря на сходство данных инструментов, их некоторые характеристики немного отличаются:

• Стоимость. Графитовые электроды дешевле.
• Цвет. Электроды из графита имеют темно-серый цвет, металлический отблеск, а угольные абсолютно черного цвета.
• Стержень из угля формирует дугу достаточно большой температуры, поэтому с таким инструментом должен работать уже опытный сварщик, чтобы не допустить разрушения кабеля. Но, есть и положительная сторона — высокая температура достигается при низком токе, поэтому угольные электроды можно использовать для маломощных сварочных трансформаторов.
• Графитовые стержни больше подходят для сварки инверторного типа с регуляторами тока. Они идеальны для начинающих сварщиков, любителей. При использовании данного инструмента сварные шва лучшего качества, чем выполненные угольными электродами.

Технология сварки

Чтобы не допустить оплавления изоляции медного кабеля, нужно к основанию скрутки подсоединить металлический радиатор. Отведение лишней тепловой энергии от скрутки будет осуществлять зажим с плоскостью большей площади, за счет которой и происходит тепловой обмен.

Сварка медных электродов предполагает предварительную подготовку:

Провода необходимо зачистить — снять оболочку, изоляционный слой. При этом длина оголенных проводов должна получиться не меньше 10 см, в результате сама скрутка будет не меньше 5 см.

К скрутке возле радиатора подсоединяется зажим-масса, к окончаниям свариваемых проводов подносится электрод. Для контактной сварки период контакта должен составлять не более двух секунд. В результате такой пайки на скрутке формируется небольшой наплыв, имеющий сферическую форму. Аналогично соединяются следующие скрутки.

Одним из самых надежных способов соединения проводов из меди считается ручная дуговая сварка медными электродами, предназначенными для сварки. Главное преимущество этой технологии — максимальное приближение значения сопротивления на участке соединения к сопротивлению свариваемого материала. Благодаря отсутствию коррозии соединение получается высочайшего качества, с достаточно продолжительным эксплуатационным периодом.

Сфера применения сварочного аппарата

Оборудование этого класса пригодно для эксплуатации в различных отраслях. С его помощью можно выполнять работы на следующих объектах:

• Электрощитках и шкафах;
• Распределительных коробках;
• На подстанциях;
• В процессе ремонта электронно-бытовых приборов;
• На производстве.

Но где бы вы не использовали такой аппарат необходимо соблюдать правила техники безопасности и работать только на обесточенных объектах.

Рекомендации по выполнению соединения медных жил при помощи сварочного оборудования

Смотрим видео, сварка проводов своими руками:

Независимо от модели оборудования процесс в целом не имеет отличий и проходит в несколько этапов:

1. Делаем правильную пайку проводов

   Сначала с проводов снимается изоляция;

2. Затем делается скрутка;
3. На подготовленное соединение надевается зажим и подключается масса аппарата;
4. Регулируется сила и мощность тока;
5. Осуществляется прогревка электрода;
6. Выполняется сварка.

После выполнения сварки и остывания проводов шов изолируют и только после этого допускается подключать напряжение.

Виды кабелей

Естественно, что главными определяющими факторами выбора сварочного кабеля будут свойства самого аппарата, к которому он приобретается. Первым делом это сила тока в аппарате. Если она, к примеру, составляет 189А в максимальном приближении, то правильным выбором провода к инвертору будет кабель марки КГ 1х16.

Такая продукция выпускается целой линейкой с разными сечениями. В сети имеется множество таблиц с изложением, какое именно сечение нужно брать при разных значениях силы тока в аппаратах.

Виды сварочных кабелей КГ.

Нужно заметить, что все кабели, которые подходят для оборудования в сварке, удовольствие не из дешевых. Поэтому есть большой смысл остановится и подумать, что именно вы собираетесь делать, и какой именно вариант изделия вам понадобится. Их предлагается великое множество.

Структурные разновидности следующие:

Одножильный

Этот кабель для сварочного аппарата производится из медной проволоки, которая отличается своей эластичностью и гибкостью. В дополнение известно отличительное качество меди как металла – она великолепно проводит электрический ток.

Эти виды обычно используются при компактных переносных инверторных аппаратах с небольшой мощностью и соответствующими параметрами силы тока и других технических показателей.

Двужильный

В данной конфигурации имеются катод и анод, которые отлично справляются с проведением электрического тока во время импульсной сварки.

Чаще всего и эти провода состоят из медной проволоки в чистом виде, хотя встречаются изделия, выполненные из медных сплавов с добавление других металлов, хорошо проводящих ток

Но основа в любом случае медная, это важное условие

Трехжильный

Этот вид производится для сложного автоматического оборудования для сварки, к примеру, мощных трубопроводов для транспортировки нефти, газа или продуктов их переработки.

Маркировка проводов содержит все технические характеристики работ по сварке, что очень облегчает их выбор для конкретных работ:

• КС – изделие может использоваться в работах по сварке различного типа.
• П – изделие покрыто дополнительным слоем из полимерного материала для дополнительной защиты токопроводящей жилы. Если рядом есть цифра, она показывает количество жил в кабеле.
• ВЧ – изделие может быть использовано при высокочастотном напряжении.

Маркировка сварочного кабеля.

Существуют и другие полезные свойства проводов для сварки. У них отличное сопротивление к высоким и низким температурам внешней среды с широчайшим диапазоном от -50°С до +50°С, они устойчивы к воздействию влаги и других агрессивных внешних факторов.

Чаще всего сварочные провода для инвертора идут вместе в общей комплектации в современном оборудовании для сварки. Но в качестве расходных материалов их можно прикупить отдельно. В этом случае нужно искать изделия с такой же маркировкой, как и была первоначально.

Современные оплетки медных жил производятся с учетом самых разных требований и разнообразных климатических условий.

По устойчивости к условиям внешней среды все изделия подразделяются на две большие группы:

• Тропические или антисептированные под маркировкой КГ-Т выдерживают температуру до +50°С в сочетании с повышенной влажностью. В таких условиях высок риск возникновения грибковой плесени или размножения патогенных микроорганизмов. Если оплетка не специализированная, оно легко может оголиться на жаре в пустыне или в тропиках.
• Холодостойкие или устойчивые к холоду под маркировкой КГ-ХЛ. Полимерная оплетка в них абсолютно устойчива к морозам, благодаря чему провод не замерзает и не трескается на холоде вплоть до -60°С, то есть при самом суровом климате.

Угольные электроды для сварки медных проводов

Особенности:

• Температура плавления 3800⁰ С, кипения – 4200⁰ С, поэтому процесс плавления незаметен, фиксируется испарение;
• Сварочные работы угольным электродом проводится на прямой полярности;
• Сварочный процесс угольным электродом сопровождается воздействием внешних факторов (ветер, газовый поток);
• КПД сварочной дуги ниже;
• Область применения: сварочные работы по тонколистному металлу, цветных сплавов, исправление дефектов металлического литья;
• Способы сварочных работ: без присадочного материала, подача присадки в дугу, укладка присадочного металла на шов;
• Наиболее распространенный способ – оплавление края свариваемых элементов (безприсадочный);
• Величина сварочного тока определяется толщиной металла, видом соединения;
• Разогреваясь, угольные электроды для сварки медных проводов быстро расходуются;
• Создает сварочную дугу высокой температуры (даже при заниженном токе).

Рекомендации

Полезные советы, благодаря которым сварка проводов своими руками пройдет качественно:

• Использование при сварных работах неомедненных графитовых стержней для медных проводов своими руками. Выгорание угла электрода приведет к снижению сопротивления, долгому контакту, что ухудшит качество соединения электропроводки.
• Формированию необходимой формы шарика медной спайки способствует предварительная подготовка графитового стержня: внутри торца делается углубление.
• Использование альтернативы заводским стержням (отработанные батарейки, троллейбусные токосъемники и т.д.).
• Использование защитной маски, очков, рукавиц, специальной одежды обязательно.
• Сварка скруток проверяется подачей на сеть максимального напряжения. Отсутствие нагрева – показатель качественного соединения.
• Пайка или сварка медных проводов лучше простой скрутки, клеммного соединения, зажимов.
• Правильный выбор электродного стержня, режима сварных работ определяет качество результата, надежность сварного шва.
• Использование инверторного аппарата целесообразно в быту, при частых сварочных работах для проводов своими силами.

Прежде, чем производить работы по соединению жил электрических кабелей, необходимо определить, как сделать, что лучше выбрать для данной конкретной ситуации. Правильный выбор во многом способствует успешному результату проделанной работы: качество соединения, течение тока, надежность электрической проводки при пиковой нагрузке на сеть.

Не стоит доверять скрутке электропроводов как способу соединения. Это достаточно ненадежный вариант. Клеммные, обжимные механизмы увеличивают надежность, но уступают по качеству пайке, сварному типу соединения.

Трудности сварки алюминиевых проводов

Сварка алюминиевых проводов в домашних условиях может оказаться достаточно сложным процессом. Здесь стоит учитывать все трудности, которые приходится испытывать при работе с алюминием, которые при тонкости проводов только усиливаются. Также влияет фактор особенностей соединения этих изделий. Ведь здесь идет работа с минимальным отрезком, так как не нужно делать шов длиной в несколько десятков сантиметров. Когда происходит сварка алюминиевых проводов, то движения должны быть точными и воздействие дугой, или другим температурным источником, на место соединения должно быть максимально коротким, чтобы не перепалить металл.

Схема сварки алюминиевых проводов аргоном

При работе со сваркой все проводится при высоких показателях температуры, так что проблема моментального расплавления тонкого металла всегда остается. Очередная сложность заключается в подборе правильного режима, так как иначе дуга может не зажечься или снова возникает проблема с перегоранием металла. Выстраивать приходится на минимальных настройках при отсутствии точного регламента режимов, поэтому, все делается на глаз.

Способы сварки проводов

Данный процесс можно осуществить при помощи нескольких технических средств. Одним из самых распространенных является аргонно-дуговая сварка. Преимущество данного способа состоит в надежной защиты от влияния внешних негативных факторов, а также в отсутствии примесей присадочной проволоки, которые могут повлиять на свойства электропроводности. Здесь получается сварка алюминиевых проводов угольным электродом, которые не плавится и создает шов соединения из металла самой заготовки.

Также может осуществляться сваривание плавкими электродами с обмоткой. Это более сложный процесс, для которого требуется подобрать требуемую маркую алюминиевого электрода. Движения должны быть быстрыми и аккуратными, так как здесь наибольший риск перепалить конец провода высокой температурой. Более безопасным аналогом является газовая сварка, так как возможность непредвиденного расплавления здесь намного ниже. Скорость проведения сварочных работ с газом в три раза ниже, чем при использовании электричества, так что для мастеров без опыта это будет одним из лучших вариантов.

Технология сварки медных скруток

Для сварки провод очищают на 5–7 см от конца, чтобы во время работы не повредить сварочным оборудованием изоляцию. Сердечники складывают параллельно, концами в одну сторону. Скручивают, сильно зажимают скрутку плоскогубцами. Электродом касаются кончика скрутки. За 1–2 секунды образуется шарик однородного металла. Заваренную скрутку остужают, изолируют термоусадочной трубкой или изоляционной лентой.

Перед работой нужно потренироваться на обрезках кабеля, чтобы выбрать параметры рабочего тока. Угольный электрод сначала 5 секунд прогревают, только потом направляют на скрутку. Время выдержки зависит от количества проводников, диаметра жил. Медь нельзя перекаливать до потемнения, соединение будет хрупким, способно рассыпаться при укладке провода в щиток или распределительную коробку.

При выборе сварочного аппарата, предназначенного для сварки алюминиевых и медных проводов, учитывают параметры тока. Выбирают устройства с минимальным шагом настроек. Компактные легкие инверторы можно носить на плече. Универсальные хороши тем, что ими выполняют многие виды сварочных работ.

При замене проводки все скрутки медных проводов лучше сваривать или пропаивать, такую сварку я видел даже на алюминиевых проводах в проводке дома 1960 года постройки. Уже тогда строители знали о сварке проводов. Как сделать аппарат для сварки медных скруток своими руками читайте далее.

Меры предосторожности

Сварка медных проводов делается, как правило, в новострое, а также при капитальном или ином ремонте помещения. В этих условиях сложно получить надежное заземление сварочного трансформатора для высокой безопасности работ. Его во многих случаях просто негде взять. Потому надо использовать средства индивидуальной защиты, которые гарантированно изолируют оператора от поражения током. Плюс к этому следует учитывать возможность разбрызгивания раскаленного металла вблизи места сварки.

При соблюдении технологии и мер безопасности сварка медных проводов обеспечит самое высокое качество электропроводки. Поэтому этот способ соединения токопроводящих жил рекомендуется к самому широкому использованию.

Весь процесс сварки медных проводов в одном рисунке

Общая характеристика

Основанием любого провода является металлическая жила, которая бывает, — монолитной и скрученной из проволочек. Для внутренней проводки применяют жилу, состоящую из меди или алюминия.

При этом медные провода более технологичны, устойчивей к коррозии, менее ломкие, чем алюминиевые.

Если говорить о сварочных работах на медных деталях, их можно производить как на постоянном, так и на переменном токе. При ручной дуговой сварке скруток есть вероятность покрытия металла легирующими частичками.

Свойства Cuprum, позволяют применять доступные, с простым функционалом инверторы. Ведь для создания крепких скруток на проводах подбирают напряжение, которое составляет 12-36 Вольт.

Как собрать аппарат для сварки скруток своими руками

Итак, как собирался аппарат сварки проводов.

Я разобрал трансформатор от микроволновки, распилив его болгаркой по местам сварки. Я не буду описывать это процесс в подробностях, т.к. это делали уже многие и много раз, да хоть на YouTube можно видео найти.

В общем, транс был распилен, вторичная обмотка выкинута, намотана своя обмотка медным проводом на 6 мм кв., у меня влезло всего порядка 16 витков, то ли транс был маловат, то ли я не очень опытный мотальщик, ну да ладно, после включения транса в сеть, я получил напряжение 14 вольт, что нормально для такой сварки (нужно 12-24в). Затем я склеил сердечник транса эпоксидной смолой. На этом работы с трансформатором микроволновки были закончены.

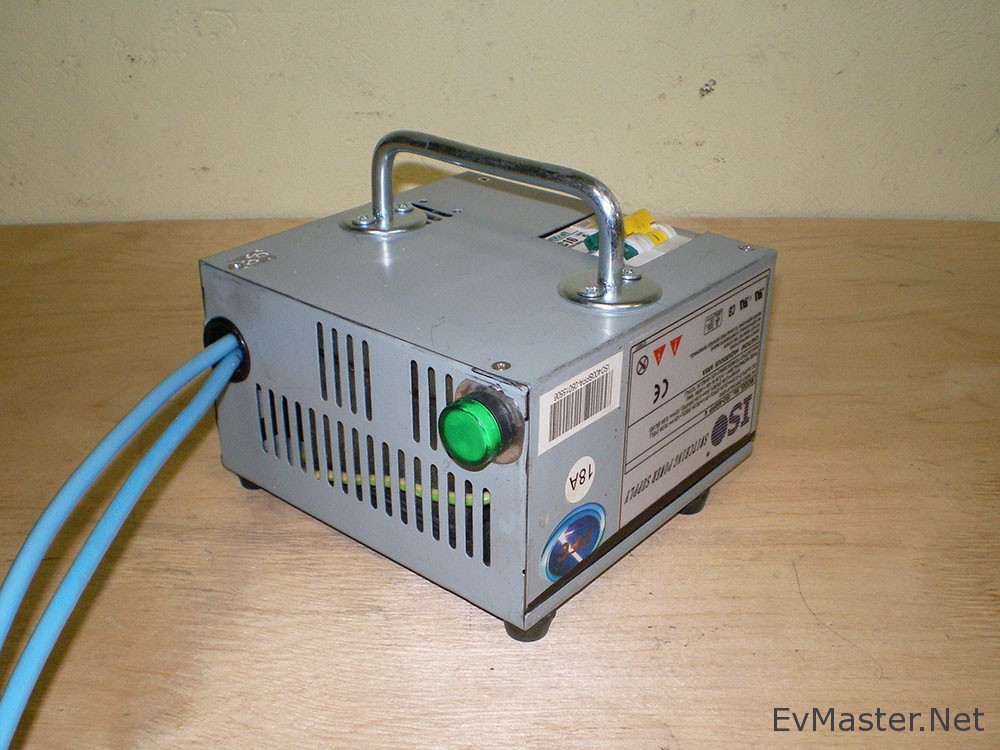

Я установил его в корпус, также я установил туда 2 автомата на 16А (после опыта первой сварки, чтобы знать максимальный ток потребления, он оказался 11А).

Почему не поставил двухполюсник?

А собрал сварку проводов из того, что было под рукой. Мой девиз: Сначала используй, что без дела валяется, если конечно, это не портит конструкцию 🙂

Провода на выходе я использовал многожильные медные на 10 мм кв.

Один провод припаял к выводу графитовой щетки от мощного электродвигателя (на рынке можно найти за 20-30 руб. такую щетку). Держак для нее изготовил из ручки от напильника, в которую вставил деталь в форме заготовки ключа из куска стали 4мм, здесь, я так думаю как раз можно использовать ненужный ключ от квартиры, где деньги лежат 🙂

«Ключ» я нагрел и вставил его в ручку от напильника, изготовил хомут из тонкой жести и притянул им щетку к ручке. А также я притянул к держаку провод с помощью обычной стяжки (куда ж без нее в наши дни).

В графитовой щетке я просверлил две ямки разных диаметров скруток – так удобнее будет сваривать скрутки, чтобы капля меди не пыталась соскочить.

Второй зажим я сделал, как у всех – из ненужных плоскогубцев.

Провод к ним подсоединял так.

Снял одну ручку и сточил железную часть под круг на 10 мм, на него надел медную шину на 10 мм, в другой конец шины вставил провод и все это спаял с помощь флюса для черного металла, олова, паяльника и газовой горелки (сначала разогрел плоскогубцы горелкой, чтобы потом паять паяльником). Соединение получилось вроде прочное, ну а если отломится, потренируюсь еще раз в пайке 🙂 Сверху надел 2 термоусадки, в итоге получилось аккуратно. В губках плоскогубцев просверлил 2 отверстия на 3 мм и 5 мм, чтобы было удобнее зажимать скрутку.

Провода с трансформатором соединил с помощью винтовых клемм на 30А кажется.

Спереди приделал индикатор питания зеленого цвета, в крышке корпуса пропилил окно для автоматов, на крышку корпуса внутри приклеил кусочки линолеума, чтобы она не дребезжала – это помогло. Ну и сделал ручку для удобной переноски аппарата из старой дверной ручки.

А внизу в штатные отверстия с резьбой прикрутил ножки от старой советской аппаратуры.

Как собрать трансформатор для сварки медных проводов своими руками

Если по каким-либо причинам покупка аппарата является неприемлемым вариантов, можно соорудить эту технику самостоятельно. Базисом для неё служит старый трансформатор.

Подготовка инструментов и материалов

Для создания запланированного устройства понадобится такой арсенал:

• Трансформатор.
• Готовый короб или кожух.
• Электрокабель.
• Пассатижи.
• Приспособление для удержания электрода.
• Угольный электрод.
• Автоматические или полуавтоматические приборы.

Для изготовления пункта 6 можно применить сердечник массивной круглой батарейки или крупной угольную щётку.

В качестве базы можно применять трансформаторы от неиспользующихся старых телеприёмников, микроволновок и т.д. Мощность основы должна составлять 200 – 500 Вт.

Процесс сборки

Он проходит кропотливо, скрупулезно считаются витки. Далее предложен пример создания прибора с П-подобным сердечником. Этот процесс намного проще, чем сооружения тороидальной модификации.

Этапы работы

Каркасы для обмоток. Их создание происходит из текстолитовых пластин, из которых вырезаются элементы для пары коробов. В каждом коробе устраиваются две верхние крышки с прорезями, в которые помещаются четыре стенки. Площадь прорезей внутри идентична сечению сердечника. При этом несущественно увеличиваются размеры стенок короба.

• Изоляция каркасов термостойким материалом.
• Мотание обмоток.

Провода для них должны иметь термоустойчивую стеклянную изоляцию. После намотки одного слоя, изолируйте его и делайте следующий. На определённом количестве мотков создаются отводы. В завершающей фазе наматывается верхняя изоляция. Окончания проводов протягиваются сквозь отверстия, сделанные в самой верхней пластине. Затем на этих окончаниях фиксируются медные винты.

• Сборка и шихтование магнитного провода. Здесь применяются железные пластины с устаревших трансформаторов. Их толщина – 1 мм. Они собираются в монолитную конструкцию. По окончанию все обмотки испытываются тестером на недочёты.
• Создание диодного моста. Задействуются диоды В200, либо KBPC5010. Каждый из них рассчитан на работу с нагрузкой 50 А. Если ваш аппарат имеет параметр 180 А, таких диодов нужно 4. Они фиксируются к радиатору. Их подключение по отношению к обмоткам параллельное.
• Сборка корпуса. Помещение туда трансформатора.

Выбор сварочного провода

Этот кабель служит для подачи тока в место, где происходит соединение деталей. Поскольку процесс наиболее важный, сварочные провода имеют высокие требования, перечислим основные из них:

1. Изоляция должна быть сверхпрочной и выдерживать множество процедур скручиваний;
2. Сечение провода должно быть стойкой к нагрузкам, которые создаёт инвертор;
3. Токопроводящие жилы, должны быть в полимерной оплётке;
4. База изоляции провода, должна быть изготовлена из шланговой резины;
5. Провод должен быть стойким к механическим повреждениям, а также не проявлять слабость к химическим веществам и агрессивной среде.

Из чего состоят провода для аппаратной сварки?

• базовая обмотка из полиэтилентерефталата;
• жила проводящая ток из меди;
• изоляция из каучука;
• дополнительный слой обмотки;
• главная изоляция из резины.

Если рассуждать об удлинении провода, иногда можно услышать о том, что качество шва может подвергаться ухудшения. Но прямых доказательств такой особенности пока не выявлено.

Как сделать агрегат для сварки проводов своими руками

При желании можно сделать трансформатор для сварки медных проводов своими руками. Основной вопрос касается подбора материалов и инструментов. Во время изготовления прибора лучше придерживаться инструкции.

Материалы и инструменты

Чтобы сделать прибор своими руками, из материалов потребуется такое:

• трансформатор;
• зажимы типа крокодил;
• угольный электрод;
• алюминиевый кабель — 2 штуки;
• поворотный регулятор напряжения;
• провод питания сечением более 2.5 мм.

Из инструментов подбираются пассатижи, набор отвёрток. Желательно иметь под рукой плоскогубцы.

Подбор корпуса

Для самоделки необходим надежный кожух, который будет защищать трансформатор

Важно помнить о технике безопасности, поскольку легко получить ожог. Коробка может быть подобрана из металла либо пластика. Если делается мобильная установка, лучше использовать пластик

Металлическая коробка считается более устойчивой, однако не предназначена для транспортировки

Если делается мобильная установка, лучше использовать пластик. Металлическая коробка считается более устойчивой, однако не предназначена для транспортировки.

Подбор корпуса

Трансформатор

Касательно основы на выбор представлены, как электронные, так и силовые установки

Блоки поставляются различными производителями и важно определиться со схемой сварочного устройства на тиристорах. В цепи предусмотрено место для блоков вывода, а также вторичной обмотки. Отдельно подбирается регулятор напряжения, который отвечает за выпрямленный ток

Данная технология активно используется для зарядки аккумуляторов. Поэтому подобные установки встречаются в стартерах различных производителей. Если выбор пал на электронный блок, стоит малость разобраться в его работе. За основу взята схема генератора сигналов, поэтому используются биполярные транзисторы. Обеспечивается обратная проводимость, наблюдается высокое напряжение

Отдельно подбирается регулятор напряжения, который отвечает за выпрямленный ток. Данная технология активно используется для зарядки аккумуляторов. Поэтому подобные установки встречаются в стартерах различных производителей. Если выбор пал на электронный блок, стоит малость разобраться в его работе. За основу взята схема генератора сигналов, поэтому используются биполярные транзисторы. Обеспечивается обратная проводимость, наблюдается высокое напряжение.

Схема трансформатора

При подборе электронного блока учитывается максимальный уровень энергопотребления, а также напряжение. Распространенными считаются самодельные модификации на 6 и 9 вольт. В стандартной схеме электронного блока происходит открытие транзисторов и далее по цепочке осуществляется разряд конденсаторов. Тиристор в цепи работает в качестве усилителя.

Как вариант, применяются трехобмоточные трансформаторы серии ТИ. Их особенность заключается в малом уровне напряжения. При желании элемент можно самостоятельно создать на ферритах. В таких установках высокий показатель преобразования энергии

Во время сборки важно добиться необходимой величины тока, которая зависит от потребностей

Кабель питания

Когда имеется мощный трансформатор на 24 вольта, для него рекомендуется подобрать соответствующую электропроводку. Рекомендуется использовать заготовки с сечением от 2.5 мм. По технике безопасности рекомендуется установить выключатель, который подключается к проводке. Таким образом, в случае чего установку можно будет оперативно выключить, прекратив подачу тока.

Кабель питания

Использование клемм

Чтобы запитать трансформатор или инвертер, на него одеваются клеммы методом скручивания. Далее осуществляется подключение к сети 220 вольт.

Установка держателя и контакта

От клемм отходит два провода, один из которых идёт на держатель, другой — на контакт. У сварщика должна быть возможность удерживать заготовку, а также свободно зафиксировать электрод, благодаря которому осуществляется сварка. Специалисты не всегда используют зажимы, предпочитая работать свободно с плоскогубцами. Рассматривая поближе держатель под электрод, рекомендуется подбирать длинные заготовки, поскольку они более практичны.

Держатель для аппарата

Уменьшается риск поражения электротоком, плюс сварщику практичнее работать в труднодоступных местах. С длинным держателем легко производить работы на потолке либо в узких проходах. Дополнительно, если от трансформатора отходит длинный держатель, нет необходимости часто его переставлять.

Электроды для сварки медных проводов

Для сваривания медных проводников можно использовать следующие электроды:

Угольный электрод обладает рядом следующих особенностей:

• температура, при которой наступает расплавление, составляет +38000С;
• работы выполняются на постоянном токе при прямой полярности;
• относительно невысокий КПД дуги;
• допустимо выполнение работ с присадками, без присадок, с подачей их прямо на линию формирования шва;
• угольный электрод для сварки при высоком нагреве свариваемых конструкций расходуется быстро;
• между электродами и поверхностью кабелей создаётся высокотемпературная дуга даже при низких токовых величинах.

Процесс сваривания графитовым электродом имеет следующие особенности:

• в течение процесса сварки электрод остаётся целым;
• повышается сопротивляемость меди к окислительным процессам;
• допустимо применение не омеднённых электродов, для этого достаточно скрутить жилы, зажать их держателем и выполнить стандартную процедуру сварки;
• сварное соединение надёжно, но для этого жилы должны быть скручены плотно, а лишние концы правильно обрезаны для плотного прилегания материала.

Правильный выбор аппарата

Существует два типа аппаратов: для любительской/профессиональной сварки проводов и для промышленной. Первый тип аппаратов обычно громоздкий и мощный, он способен без труда сварить многожильный кабель, предназначенный для подачи электричества с высоким значением напряжения. Подобные приборы широко используются не только на больших производствах, но и на особо опасных объектах.

Второй тип аппаратов применяется в быту или при несложных выездных работах. Яркий пример — аппарат для сварки скруток ТС 700 от бренда Призма. Этот аппарат широко применяется как домашними сварщиками, так и частными мастерами. Этот сварочный аппарат для медных проводов отлично справляется со своей основной задачей и позволяет получить качественное соединение.

Если у вас уже есть в арсенале обычный бюджетный инвертор, то не обязательно покупать аппарат типа ТС 700. Ведь инвертор — это хороший аппарат для сварки проводов в домашних условиях, поскольку он обладает удобной регулировкой значения напряжения и силы сварочного тока.

Также есть отдельный тип оборудования — это самодельный аппарат для сварки скруток. Некоторые умельцы считают, что аппарат для сварки скруток медных может быть и самодельным. При этом они умудряются получить крепкие и надежные соединения, поскольку обладают достаточным опытом. Если у вас нет опыта в сварке медных скруток, то мы не рекомендуем использовать для этих целей самодельный аппарат. Ну а если вы уже обладаете достаточными навыками, то можете посмотреть видео о том, как сделать сварочный аппарат для сварки скруток из медных проводов. Для меди своими руками вам понадобится не только аппарат, но и правильно подобранные электроды. Для этих целей необходимо подбирать электрод, в составе которого обязательно будет медь. Подбирая силу тока при сварке такими электродами, учитывайте сечение провода и количество жил. Вам подойдет даже маломощный сварочный аппарат, поскольку при максимальной силе тока в 120 Ампер уже возможна сварка электропроводки с сечением 2.5 мм2.

Сварка скруток — дело непростое. Есть общие рекомендации (вроде тех, что мы дали выше), но зачастую сварщики вырабатывают свои правила сварки при частой практике. Самое главное, что вам нужно запомнить — электрод не должен прилипать к проводам. Экспериментируйте, практикуйтесь. И тогда вы найдете оптимальный режим сварки для того аппарата, который используете.

Почему инвертор?

Добавим пару слов о том, почему инвертор — это отличный аппарат для сварки скруток своими руками. Мы считаем, что этот тип сварочного оборудования может стать универсальным помощником в быту. В том числе, при сварке медных скруток. Все дело в его габаритах и весе, а также в технических особенностях. Во время сварки вам не нужно думать о том, что напряжение дуги может измениться, поскольку вы заранее задаете нужное вам значение

К тому же, инверторы оснащены плавной регулировкой сварочного тока, что очень важно при сварке скруток из меди

Сварка проводов инвертором может быть не такой качественной, как при использовании специального аппарата. Но мы не считаем, что итоговый результат так уж плох. Соединение получается немного пористым, но это почти не влияет на характеристики провода. И не забывайте об универсальности таких аппаратов. С помощью инвертора можно не только соединить провода, но еще и забор починить или собрать каркас для теплицы. Настоящая находка для мастера на все руки.

Особая технология сварки проводов

Для сварки скруток медных проводов предусмотрен собственный способ. Для этого нужно иметь угольные омедненные электроды, или как ещё их называют «карандаш». В первую очередь, нужно зачистить кабель, получить доступ к медной жиле.

Потом делаем непосредственно скрутку, не меньше 2,5 см, так чтобы концы всех проводов были на одном уровне. Далее нужно установить медный теплоотводящий зажим и массу, что бы стало возможным произвести спайку.

Теперь перейдем к сварочному аппарату: выставляем мощность и силу тока. И выполняем непосредственно сварку. Так как на металле образуется закись меди, то сам процесс должен пройти быстро, со скоростью 0,25 м/мин.

Этого вполне достаточно, чтобы сделать прочное соединение скруток. Если передержать, тогда медь расплавиться, а электрод от перегрева даст пористый и непрочный шов.

В конце работы, когда металл остынет, нужно им обеспечить механическую защиту кабеля с помощью ленты или термоусадочной трубки.
