Пистолет для сварки пластика

Влияющие факторы

Сварка пластика — процесс несложный даже в домашних условиях, но для успешности работ необходимо соблюсти ряд условий. Подвергать сварке можно только пластики из группы термопластов.

Термопласты — разновидность пластмасс, которая полностью сохраняет свои свойства при нагреве, расплавлении и последующем отвердевании. Этим они отличаются от реактопластов, которые после финальной обработки (отливки или штамповки изделия) не могут нагреваться без разрушения.

Проще говоря, при высокой температуре термопласты плавятся, но потом затвердевают, а реактопласты обугливаются и горят. Область применения реактопластов значительно уже. В быту гораздо чаще встречаются разные виды термопластов.

Подвергать сварке можно следующие виды пластиков, относящихся к термопластам:

• полиэтилен (высокой и низкой плотности);
• полипропилен;
• поливинилхлорид;
• полистирол;
• поливинилацетат;
• полиэтилентерефталад;
• поликарбонат;
• нейлон.

Соединять друг с другом сваркой можно только однородные пластики — нейлон с нейлоном, полистирол с полистиролом, и так далее.

РУСЭЛКОМ MIG 160 (MIG/MAG, MMA)

Фото: market.yandex.ru

РУСЭЛКОМ MIG-160 — универсальный сварочный аппарат, имеющий функцию смены выходной полярности для сварки порошковой самозащитной проволокой без газа. Сварка кузова авто при помощи аппарата может производиться дуговой сваркой штучным покрытым электродом с использованием постоянного тока. MIG-160 изготовлен на основе IGBT-компонентов, обеспечивающих меньший нагрев силового блока и, как следствие, снижение размеров и веса благодаря уменьшению размеров радиаторов. Инверторный сварочный полуавтомат имеет привлекательный внешний вид, небольшие габариты и вес, откидную прозрачную защитную крышечку на панели управления. Если вы еще не знаете, каким сварочным аппаратом лучше варить кузов авто, тогда присмотритесь к РУСЭЛКОМ MIG-160.

РУСЭЛКОМ MIG 160 (MIG/MAG, MMA)

Условия сварки горячим воздухом

Важнейшим условием после выбора подходящего сварочного материала, является правильный выбор температуры нагрева воздуха для сварки. Ориентировочные температуры приводятся в таблице № 1.

Для того чтобы проверить, нагрелся ли воздух, подаваемый сварочным аппаратом, до необходимой температуры, следует поднести термометр к фильере на расстояние ок. 5 мм. Температура должна достигать, по меньшей мере, нижнего значения, приведенного в таблице. При обработке твердого PVC в правильном выборе температуры можно убедиться, направив поток горячего воздуха на кусочек PVC. Если через 4-5 секунд PVC начал темнеть, то температура выбрана правильно. Если же через 2-3 секунды PVC приобрел темно-коричневый цвет, то температура воздуха слишком высока. В таком случае, для большинства сварочных аппаратов подача воздуха должна быть усилена, или, если существует возможность регулировки, следует уменьшить подачу электроэнергии.

Необходимое давление сварочного воздуха составляет 0,3-0,8 бар, необходимый объем воздуха – 50 л/мин

Если же используется воздух, нагнетаемый централизованной компрессорной установкой, то следует обратить внимание на то, чтобы воздух был чистым, без примесей масла и влаги

Большую роль в процессе сварки играет сила нажатия на сварочный материал. Она зависит в основном от диаметра сварочного материала и от текучести термопласта. Чем толще сварочный пруток и чем более тугоплавким является термопласт, тем больше должна быть сила нажатия.

Для твердого PVC (диаметр сварочного прутка 3 мм) сила нажатия составляет 0,7-1,2 kp (7-12 Н) или 1,5-2,0 kp (15-20 Н) при диаметре сварочного прутка 4 мм.

Однако сила нажатия ни в коем случае не должна быть выше необходимой.

Т.к. РЕ и РР более текучи, чем твердый PVC, сила нажатия при сварке этих полимеров должна быть несколько меньше.

Тем, кто не имеет ясного представления о силе нажатия при сварке, мы рекомендуем потренироваться в сварке, положив детали на весы. Для сварки мягкого PVC и других резиноподобных термопластов, таких как мягкий РЕ, с подходящим сварочным шнуром, мы рекомендуем использовать прижимной валик.

Далее следует обратить внимание на то, что фильера выбирается в зависимости от диаметра сварочного материала. Правильно подобранной считается фильера, чье выходное отверстие на 1-2 мм больше диаметра проволоки

У современных аппаратов сварочную фильеру легко заменить.

Типы паяльников для пайки бампера из пластика

Для ремонта может использоваться несколько разновидностей паяльников. Ведь это универсальный инструмент, который способен выполнять соединительные операции во многих ситуациях и работать с различными материалами. Если его параметры позволяют расплавлять пластик, то он вполне может использоваться и для ремонта бамперов.

В работе мастера используют следующие паяльники для ремонта бамперов:

• Стандартная модель. Это должен быть мощный инструмент с прямым или изогнутым жалом, что зависит от особенностей конструкции. Он лучше всего подходит для соединения под воздействием температуры отломанных деталей бампера. С его помощью можно создавать надежные швы соединений, чтобы изделие смогло проработать еще долгое время после ремонта.
• Термопистолет. Служит для спаивания деталей и исправления их деформации. Благодаря наличию системы плавной регулировки температуры инструмент может тонко подстраиваться под любые параметры бамперов и оказывать нужное воздействие, для полного расплавления, чтобы соединить детали, или частичного, чтобы выровнять искривленную поверхность. Как правило, в комплекте поставки таких моделей есть несколько насадок, которые позволяют сделать спаивание более простым и удобным.
• Паяльная термовоздушная станция. Это универсальный паяльник для пластмассы, в котором объединены сразу несколько инструментов. Это своеобразное сочетание стандартного паяльника и термического фена. В комплекте здесь также может присутствовать большое количество насадок, но главное преимущество заключается в возможности применения двух инструментов сразу.

Принцип работы инструментом

Поверхность, подлежащую обработке, необходимо предварительно смазать обезжиривающим составом и зашкурить. Это даст возможность добиться максимально качественной стыковки. Используя стандартную модель паяльника, следует просто растопить края элемента, после чего зафиксировать их друг с другом и подвергнуть температурному воздействию. Если операция была выполнена правильно, то на месте стыковки пластиковых деталей появится крепкий шов.

По похожему принципу выполняется обработка термофеном. Целенаправленный поток горячего воздуха обеспечивает переход полимера в жидкое состояние. Если выполняется выравнивание дефектов, то нужно подождать, пока бампер машины размягчится и станет пластичным. Лишь после этого можно производить манипуляции с ним. Если расплавляются концы деталей, их сразу нужно плотно соединить друг с другом и держать до полного застывания.

При использовании скоб в паяльное устройство помещается расходный материал. Затем он разогревается в приборе и помещается в пластик под давлением. Оптимальный уровень сцепления создается благодаря колебательным движениям. Скоба обладает особой конфигурацией, позволяющей ей быстро и просто скреплять детали друг с другом. После застывания деталь из металла открепляется от паяльника и остается в пластиковом элементе, обеспечивая зафиксированному участку дополнительное армирование.

Работая паяльником, нужно соблюдать следующие правила:

1. Чтобы инструмент разогревался быстрее, его жало рекомендуется зачистить мелкозернистой наждачкой. После продолжительной эксплуатации оборудования нужно выполнять более тщательную зачистку.
2. Сломанное паяльное жало можно заменить гвоздем или проволокой из стали.
3. Чтобы продлить срок службы инструмента, при его использовании нужно давать остывать трансформатору.
4. Во время обработки сильно деформированных элементов из пластмассы лучше применять специальный электрод. Нагреваясь, материал заполнит все имеющиеся дефекты.
5. Обработку необходимо начинать с внутренних поверхностей. Это позволит установить оптимальный уровень нагрева. Если температура не подходит, то дефект на изнаночной стороне будет незаметным.
6. При армировании пластика сеткой или скобами металлические включения обязательно нужно смазывать антикоррозийными средствами.

Соблюдая эти рекомендации, можно добиться максимально качественного скрепления деталей для бампера из пластмассы.

Полуавтомат из сварочного трансформатора

Старый сварочный трансформатор, который давно пылится в гараже, способен превратиться в рабочий сварочный полуавтомат. Рисунок 10 — Схема полуавтомата из сварочного трансформатора

Старый аппарат с выпрямителем и постоянным током на выходе дорабатывать не нужно. Если трансформатор использовался для сварки переменным током, его придется усовершенствовать.

Блок преобразования тока

Преобразовать трансформатор в источник постоянного тока поможет установка фильтра и диодного моста. Диодная сборка служит для выпрямления вторичного напряжения, а фильтр обеспечивает стабильную дугу за счет сглаживания пульсаций.

После выпрямления напряжение приобретает вид синусоиды и представляет собой пульсирующее напряжение с частотой 100 Гц. Дважды за период отмечается нулевое значение. Если его использовать в существующем виде, то дуга будет гореть нестабильно, что негативно скажется на процессе сварки. Подключение фильтра сгладит существующие провалы напряжения.

Рисунок 11 — Блок преобразования тока

Подключение фильтра

В состав фильтра входит дроссель последовательного включения в сварочную цепь и конденсатор с параллельным включением. Такое сочетание емкости и индуктивности носит название Г-образного фильтра, что связано с изображением подключения элементов на схеме.

Конденсатор для полуавтомата используется полярный, электролитический. Емкость должна быть не менее 10 тыс. мкФ, а больше только лучше. Для обеспечения запаса напряжение конденсатора должно быть от 100 В. Емкость спаянных параллельно конденсаторов суммируется, поэтому можно взять имеющиеся с меньшим номиналом.

Дроссельный узел

Дроссель получается наматыванием старого, подходящего по габаритам трансформатора. Для этих целей подходит питающий трансформатор мощностью минимум 250 Вт, изъятый из старого лампового цветного телевизора. Обычно у него две катушки на замкнутом овальном сердечнике из двух частей. Конструкцию следует разобрать, подводы удалить и снять катушки.

Для намотки потребуется плоская медная шина подходящего сечения. Взамен снятого провода на каждую из катушек вручную наматывается шина в два слоя. В результате должно быть 15–20 витков. Половинки сердечника складываются, а между ними вставляется прокладка из текстолита толщиной 1,5 мм. Катушки возвращаются на место и соединяются последовательно.

Для проведения сварочных работ собранным полуавтоматом потребуются горелка, устройство перемещения проволоки, рукав для подачи проволоки и углекислый газ.

Протяжка

Механизм протяжки проволоки для полуавтомата можно соорудить своими руками, используя небольшие подшипники и электродвигатель от автомобильных дворников.

Но лучше купить в сборе готовый, он продаётся как запчасть к сварочным полуавтоматам. Также придётся купить горелку и рукав, по которому будет подаваться проволока и газ.

Главные особенности ремонта

Знать ключевые особенности – одно, но главное — уметь правильно работать с таким инструментом и этому уделяется большая часть внимания.

Первое, что необходимо сделать работнику – зачистить проблемную область. Установить массу и зафиксировать ее специальным зажимом, также можно приварить, используя контакт.

Для работы выбираются элементы в соответствии с классификацией повреждения, глубиной и размерами вмятины.

Споттер может работать с такими элементами:

• Шайбы;
• Торец;
• Проволока, которая выполняется в форме волны;
• Маленькие крючья;
• Шпильки.

Также необходимо учитывать площадь вмятины, потому что от этого зависит технология работы.

Мелкие вмятины. Это наиболее распространенная проблема, с которой справляются без особых трудностей. Для устранения используется метод обратного молотка.

Такой вариант без проблем справится с большей частью повреждений, которые встречаются повсеместно. Работа происходит следующим образом: торец прибора приваривается к проблемной области, после чего она рихтуется слабыми ударами внутреннего элемента.

Чтобы работа была выполнена идеально, то такие манипуляции необходимо проводить по всему периметру, где есть вмятина

При сварке важно выдерживать расстояние между точками до 8 мм, тогда результат будет виден сразу

Следует понимать, что на поверхности ремонтируемого изделия останутся небольшие точки, которые легко устраняются благодаря шлифовальной машинки, это повышает удобство в несколько раз.

К вмятинам большого размера относятся изделия, которые имеют площадь повреждения более 10 см. Поэтому использовать точечную сварку не рекомендуется, лучше воспользоваться устройством, которое обеспечит нагрузку на весь участок, конечно стоимость такого прибора большая, но окупается сразу.

При работе со споттером можно использовать различные элементы, которые способствуют выпрямлению, даже волнистую проволоку, шпильку или маленькие крючья. Чтобы результат был идеальным, рекомендуется размещать вспомогательную деталь на весь поврежденный участок. Тогда плоскость выравнивается качественно и выглядит отлично, потому что нагрузка равномерно распространяется на всем протяжении вмятины.

Для устранения повреждений, которые возникли из-за столкновения с крупными предметами, используются обратные присоски. Благодаря этой детали, корректировка вмятины произойдет за считанные секунды, а мелкие недочеты легко исправляются отдельно при помощи специального инструмента.

Чтобы устранить особо крупные деформации корпуса, необходимо применять технологию предварительного нагрева поверхности, что дает возможность убрать часть напряжения и заметно облегчить работу.

Споттер можно использовать не только для устранения дефектов на ровной поверхности, еще его используют для соединения металлических пластин, которые устанавливаются на кузов. Этот метод более востребован из-за того, что подобная технология не требует сильного нагрева, что положительно сказывается на внешнем состоянии и исключает вероятность деформации.

Как выбрать устройство?

Чтобы покупка полностью оправдала вложения и было полезным и востребованным средством, необходимо знать следующие:

• Для профессионального использования, лучше подбирать инструмент с максимальной эффективностью и различным функционалом. Благодаря такому решению человек выполнит десяток различных работ с максимальной эффективностью и с минимальными временными затратами.
• Для постоянной работы с небольшими листами металла, идеально подойдут модели с двусторонней сваркой. При отсутствии подобных вариантов на рынке и нечастой сварки, подойдут стандартные односторонние представители.

Для домашнего пользования подойдут самые обычные дешевые устройства с небольшой мощностью. Этого вполне хватит для проведения мелких операций по выравниванию бытовых вмятин.

Quattro Elementi MultiPro 2100 (TIG, MIG/MAG, MMA)

Фото: market.yandex.ru

Этот сварочный аппарат можно использовать для ручной и полуавтоматической сварки. Внутреннее размещение обеспечивает защиту катушки от повреждений. Постоянный ток стабилен при напряжении источника питания от 185 до 240 V. Сварка для автомобиля Quattro Elementi MultiPro 2100 – один из лучших сварочных инверторов рейтинга по надежности. Отдельно следует отметить хорошую фиксацию электрода штатным держателем. Для комфорта пользователя элементы управления и контроля инвертора сгруппированы в одной зоне. Специальное углубление панели предотвращает случайное механическое повреждение. Электрические разъемы защищены от влаги. Производительные вентиляторы поддерживают оптимальный температурный режим блока электроники, тем самым предотвращая перегрев при выполнения длительных рабочих циклов.

Сварочный аппарат инверторного типа Quattro Elementi MultiPro 2100, TIG, MMA, MIG/MAG

Виды пистолетов

Сварочный пистолет в своем составе может иметь только один электрод. Такой вид получил широкое распространение в мастерских, на небольших производствах и при личном использовании. Имеется устройство с расположенными рядом друг с другом двумя электродами. Детали располагают между ними. В этом случае отпадает необходимость подсоединения кабеля массы. При нажатии на спуск замыкается электрическая цепь, между электродами проходит ток. Выделение тепла приводит к расплавлению материала, помещенного между ними.

Для соединения пластиковых изделий пистолет можно уподобить мощному фену, в составе которого находится помимо нагревательного элемента нагнетатель горячего воздуха и сопло для подачи этого воздуха к месту сварки.

С одним электродом

Сварочный пистолет для контактной сварки – это устройство, внешне действительно напоминающее огнестрельное оружие. На рукоятке имеется спусковой крючок, роль ствола выполняет несгораемый электрод из меди.

Пистолет соединен с источником питания мощным кабелем. При нажатии на спусковой крючок на электрод поступает короткий импульс напряжения. Если конец электрода прижат к свариваемому листу металла, а к основе подсоединен второй полюс источника питания (масса), то через него проходит ток короткого замыкания.

В точке контакта происходит расплавление и последующее соединение металла.

Сварочные пистолеты односторонней точечной сварки получили широкое распространение в авторемонтных мастерских и небольших производствах имеющих дело с тонкостенными листовыми материалами. Благодаря своей форме, удобству пистолет может производить сварку в труднодоступных местах. При кузовных работах может:

• устранять вмятины с помощью метода обратного молотка, удалять ямки;
• приваривать заклепки, шпильки, гайки к тонкостенному кузову;
• осаживать поверхности с помощью угольного электрода.

Он удобен при приваривании приспособлений для крепления молдингов и резиновых элементов кузова.

Особенности термопистолетов

Пистолет для пластика — простейший прибор. Он состоит из электронагревателя и вентилятора, все это встроено в компактный корпус. Производители выпускают пистолеты различной мощности, но оптимальной считается от 1500Вт и выше. Температура нагрева также зависит от модели. Термопистолеты для домашнего ремонта способны нагревать полимеры до 700 градусов. Этой температуры достаточно для пайки большинства типов пластмасс.

У выбранного вами термопистолета обязательно должна быть ручная регулировка температуры. Во-первых, это удобно. Во-вторых, это научит вас самостоятельно подбирать оптимальную температуру. А не полагаться на автоматический режим. Такой аппарат для пайки пластмассы станет вашим полноценным инструментом и увеличит возможности.

Сварка пленки

Для сварки пленки из РЕ или PVC также применяется сварка горячим воздухом.

Для этого Вам потребуется специальная фильера, т.н. фильера с широким щелевым отверстием, и ролик из резины для прижима сварочного шва.

Перед сваркой отрезки пленки располагаются внахлестку на 3-5 см.

Сварка производится следующим образом: одной рукой ведется сварочный аппарат, а другой, при помощи ролика, прижимается шов. Если температура сварки и сила давления ролика выбраны правильно, то на краю верхнего отрезка пленки образуется небольшое утолщение (ребро).

Чтобы пленка при сварке не скатывалась, ее следует предварительно сметать в нескольких местах.

Начинающим мы рекомендуем потренироваться. Получившийся в результате шов следует проверить на разрыв.

Для ремонта пленки также применяется вышеописанный метод. Заплатка выкраивается из того же материала, из которого изготовлено требующее ремонта полотно. Для того чтобы полотно не сместилось в процессе сварки, мы рекомендуем прижать его в середине.

Рис. 4

 При этом следует обратить внимание на то, чтобы при сварке справа и слева от шва образовывалась «сварочная пена». Только в этом случае удастся достичь необходимой плотности и прочности первого шва

На рис.2 показано, как следует держать аппарат. Ни в коем случае не должны образовываться пустоты между закладываемыми швами. Если при сварке PVC из-за слишком высокой температуры образуются темно-коричневые или же черные участки, их следует удалить трехгранным шабером. Когда V-образный шов будет готов, и Вы захотите убедиться, что в процессе сварки не образовались пустоты, и не было сожженных участков, посмотрите поперечный срез сварочного шва. Если сварка была произведена правильно, то Вы едва сможете различить границы между тремя швами. Если же границы отчетливо видны или если заметны темные участки, то это свидетельствует о том, что сварщику еще не хватает опыта и сожженный материал следует удалить.

Принцип работы

Идущая в комплекте газовая горелка для полуавтомата – это исполнительное устройство для получения сварочного шва в среде защитного газа.

Газовая горелка для полуавтомата

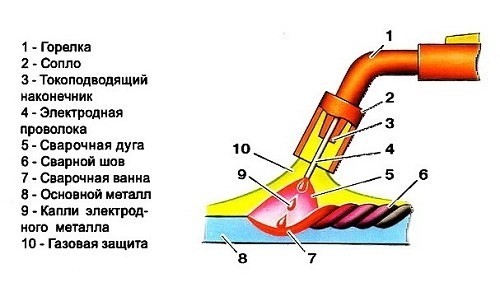

Принцип работы следующий:

• Горелка помещается к основному металлу на расстояние образования дуги.
• Перед началом розжига дуги за несколько секунд в сварочную зону подается защитный газ.
• Напряжение подается на токоподводящий наконечник, а соответственно и на электродную проволоку.
• В сварочной дуге электродная проволока плавится и каплями с потоком газа попадает в сварочную ванну.
• При перемещении горелки вдоль соединяемых элементов образуется сварной шов.
• Среда защитного газа обеспечивает получение качественного и чистого шва.

Во время проведения сварных работ элементы горелки подвергаются воздействию высоких температур. Особенно страдают газовое сопло, токоподводящий наконечник и электродный держатель, также именуемый диффузором и газорассекателем.

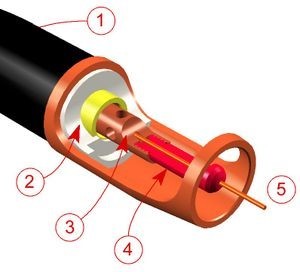

Устройство горелки для полуавтомата

• основа горелки;
• изоляционное кольцо;
• электродный держатель;
• токоподводящий наконечник;
• газовое сопло.

Выход из строя, например, токоподводящего наконечника, препятствует подаче сварочной проволоки для заполнения ванны.

Требования к паяльникам для пластика

Основной характеристикой инструмента служит его мощность. Чтобы иметь возможность ремонтировать любые повреждения, мощность должна быть от 100 ватт. При недостаточной мощности прибор не сможет расплавить толстую пластмассу. Для фенов мощность начинается с 1500 ватт.

Кроме мощности, важным параметром является скорость прогрева жала паяльника. Обычные электропаяльники, применяемые для электромонтажных работ, не годятся — их прогрев занимает насколько минут. Для работ по пластику время разогрева должно быть не больше 10 сек. Иначе вся работа превратится в ожидание разогрева.

Профессиональный паяльник для пластиковых труб

И еще одно требование относится к эргономике. Прибор должен удобно лежать в руке, не заслонять рабочую зону, позволять точно подводить жало к рабочей зоне и управлять им с большой точностью. Чрезмерный вес, быстро утомляя руку, не позволит работать долго и производительно

Система охлаждения полуавтомата

Чтобы не пришлось менять элементы сварочного оборудования в ходе эксплуатации, необходимо заранее продумать систему охлаждения. При интенсивной работе компоненты агрегата будут перегреваться.

Простейший вариант реализации охладительной системы — монтаж вентиляторов. Эти компоненты фиксируются по бокам корпуса оборудования. Для эффективной работы монтаж вентиляторов производится напротив трансформатора, а фиксация устройств выполняется так, чтобы они работали на вытяжку.

В качестве охлаждения допускается применение вентиляторов из блока домашнего компьютера.

Качественное охлаждение включает в себя удаление теплого воздушного потока и поступление свежего воздуха извне. В корпусе оборудования с помощью дрели выполняется сверление отверстий, их количество может варьироваться от 20 до 50. Что касается диаметра отверстий, то он должен составить не меньше 0,5 см. Слишком большие отверстия тоже делать не рекомендуется, чтобы не допустить попадания грязи внутрь агрегата.

Петр Саюк показал работу самодельного сварочного полуавтомата.
