Организация сварочного поста

Установка газового оборудования

Рабочее место газосварщика обустраивается по похожему принципу. Окрас стенок оградительных щитков здесь не имеет значения, поскольку газовое пламя не излучает ультрафиолет. Главное, чтобы сварщику было хорошо видно все детали на рабочем месте.

Существенным отличием является расположение баллонов. Хотя для транспортировки и используется тележка, на которую сразу устанавливаются кислородный и ацетиленовый баллон, но перед выполнением сварочных работ их необходимо отставить друг от друга не менее чем на 5 метров. Так же следует поступать и с пропановым оборудованием

При этом важно соблюсти дистанцию между баллонами и свариваемым участком в пределах 5 м. В итоге, расстановка должна быть похожа на треугольник, на одной вершине свариваемый элемент, а на двух других баллоны с газом

Важно, чтобы на пути к ацетиленовому генератору или баллонам ничего не находилось. Это обеспечивает быстрый доступ к оборудованию в случае обратного удара пламени

Так можно предупредить взрыв и серьезные травмы. Шланги располагаются сбоку, чтобы по ним не ходили и не ездили. В противном случае пламя будет тухнуть, а резиновые коммуникации могут испортиться.

Главный инструмент сварщика — это держатель. От его удобства и продуманности зависит производительность и качество. Держатель может быть двух видов: зажимать электрод как прищепка, или стягивать путем закручивания рукоятки. Независимо от типа, он должен позволять сменить электрод за 4 секунды.

Конструкция хорошо изолируется для предотвращения поражения током. Кабель и сам держатель постоянно оказывают воздействие на руку сварщика своим весом. Поэтому масса этих элементов должна быть минимальной, чтобы не переутомлять сварщика и не ограничивать в движении.

Если работа ведется на большой силе тока (от 500 А), то держатель снабжается защитной накладкой, предотвращающей поражение руки сварщика высокими температурами дуги. Когда сварочный ток превышает показатели в 600 А, кабель проводится к электродержателю минуя рукоятку за которую берется рабочий. Стороны, которые фиксируют электрод, подвергаются налипанию брызг расплавленного металла, поэтому осложняют замену нового расходного элемента. Это замедляет весь процесс и сварщик быстрее утомляется. Для предотвращения этого эффекта поверхность держателя, на которую летят капли металла, смазывается автолом и чистится в конце дня надфилем.

Для удобного выполнения сварочных манипуляций практично располагать изделие на столе. Это повышает скорость накладки швов и удобство сварки в труднодоступных местах. Стол сварщика изготавливается по индивидуальным размерам, исходя из габаритов будущих изделий. Ножки должны иметь регулировку по высоте, чтобы подстраиваться под разных по росту рабочих.

На столе стоит предусмотреть приспособления для:

• безопасной укладки держателя в процессе перестановки изделия;
• быстрого доступа к расходным материалам и легкой смены электрода;
• расположения инструментов (молотка, напильника, фонарика, шлакоотделителя, щетки по металлу);
• розжига электрода на черновой поверхности;
• установки нестандартных конструкций с выступами в специальные отверстия.

Важным атрибутом рабочего места электрогазосварщика является вытяжка. Она обеспечивает удаление вредных тяжелых газов от плавящегося металла и покрытия электродов. Не практично располагать ее в виде большого зонта над столом, поскольку часть вредоносной смеси будет проходить через органы дыхания сварщика.

Целесообразно устанавливать гибкую систему бокового отсоса воздуха, которая будет сразу забирать вредные газы, на давая им подниматься к лицу рабочего. Такая линия обеспечит перестановку вытяжки в любое место в пределах сварочной кабины. При этом стоит помнить о шуме двигателя мешающего рабочему, поэтому силовой агрегат для прокачки воздуха размещается за пределами комнаты.

Создание удобных условий для сварщика повышает качество швов и процесс выпуска готовой продукции. Снижение пассивного вреда на производстве и защита от травм персонала содействуют сохранению постоянного коллектива и слаженному взаимодействию сотрудников.

Приемка сварочной точки

Руководитель компании, где будет осуществляться организация места для проведения сварных работ, создает специальную комиссию для приемки. Проверяется выполнение требований относительно данного процесса и соблюдение норм безопасности производства.

По итогам деятельности комиссии оформляются соответствующие акты, по которым будет принято окончательное решение. Если имеются отклонения от установленных нормативов, дается время на их устранение и приведение в порядок помещения под сварочные работы.

Если все в норме, руководитель компании утверждает документы, принятые на основании осмотра.

Для комиссии по приемке важно, чтобы на участке имелись в необходимом количестве:

• Пенные огнетушители,
• Асбестовое полотно для тушения возгораний,
• Емкости для жидкости,
• Пожарные краны.

Главный инженер производственного предприятия утверждает огневые работы, которые будут выполняться на данном участке, и с ними должна ознакомиться комиссия. На видном месте должна находиться инструкция о мерах противопожарной безопасности, которая должна быть подписана ответственными лицами.

На большинстве предприятий вывешиваются на видных местах различные плакаты и схемы, где подробно расписаны технологические процессы предстоящих сварочных работ.

Перед началом трудовой деятельности на сварочном участке, сварщик должен пройти подробный инструктаж по всем пунктам противопожарной безопасности. Это даст гарантии того, что не будут иметь место нарушения во время проведения сварочных мероприятий.

Еще по этой теме на нашем сайте:

1. Сварка медных проводов своими руками — используем графитовые электроды для сварки Что такое соединение электропроводки, известно любому мужчине. Каждый хоть раз в жизни сталкивался с выполнением такой работы, как сварка медных проводов своими руками. И все…
2. Подбираем диоды для сварочного аппарата – какие выбрать Прежде чем приступить к выполнению сварочных работ, необходимо запастись всем необходимым. Для этого понадобятся диоды для сварочного аппарата и само устройство….
3. Кислородные баллоны для сварки — какой должна быть сварочная смесь в баллонах В данной статье рассказывается о том, что такое кислородные баллоны для сварки и как их используют. Эти агрегаты имеют стальную цилиндрическую форму с выпуклым днищем,…
4. Правила и нормативы проведения сварочных работ Если сварщиком не соблюдаются правила проведения сварочных работ, есть опасность получения ненадежной конструкции, которая способна разрушиться под воздействием внешних факторов. К нормативам необходимо относиться со…

Поделитесь со своими друзьями в соцсетях ссылкой на этот материал (нажмите на иконки):

Требования к сварочным постам

Обязательные требования к сварочным постам и их точное выполнение создают высокий уровень безопасности не только для сварщика, но и для других работников. Помещения должны обладать удобными проходами, имеющими ширину 0,8 метра, но не менее этого значения. Также сварной участок должен обладать площадью 10 квадратных метров или более, так как меньшая территория неудобна для размещения оборудования.

Причем должно сохраняться свободное место от сварочных приборов и прочего оснащения. Кабина для проведения огневых работ составляет не менее 2 метров в высоту. Еще должны быть предусмотрены защитные экраны, которые смогут защитить остальную площадь от нагревания и возгорания.

Под защитными экранами должен сохраняться определённый зазор, чтобы была постоянная циркуляция воздуха. Для ограждения сварочного участка нередко используется металлическая сетка с ячейками.

Оборудование и технология сварочного производства

Другой важной составляющей сварочного производства является технической оснащение. Базовый комплект сварного оборудования включает инвертор, выпрямитель и трансформатор

Даже самое маленькое производство должно быть оснащено таким минимальным набором, не говоря уже о серьезных линиях.

Такой набор необходим в силу своей универсальности и позволяет специалисту выбирать оптимальный способ сварки. Инвертор прост в эксплуатации и дает возможность даже новичкам выполнить определенный объем работы. Трансформатор необходим для того, чтобы обеспечить подачу тока на электрод в широком диапазоне значений. А выпрямитель необходим мастерам для того, чтобы добиться наиболее качественного соединительного шва.

Серьезные производственные линии комплектуются и соответствующим по классу оборудованием. Это технологичные аппараты с большими возможностями и функционалом. При необходимости они оснащаются специфическими функциями, «заточенными» под потребности конкретного производства. Есть роботизированные модели, которые все операции выполняют самостоятельно и присутствие оператора зачастую не требуется. Процесс автоматизации производства стоит рассмотреть более детально.

Внедрение автоматических линий необходимо там, где планируется выпуск большого количества продукции. благодаря современным разработкам, на рынке появились модели, которые значительно упрощают труд сварщиков или же работают без вмешательства специалистов. Самый простой образец такого решения – полуавтоматические аппараты, в которых проволока к сварке подается механизмами, а не вручную, как на простых устройствах.

Новые виды оборудования для дуговой или газовой сварки разрабатывается одновременно с поиском более совершенных технологических решений. Поэтому в сварочные цеха поставляются агрегаты, которые соответствуют тем или иным технологическим приемам. Благодаря изобретениям электродуговая сварка металла становится проще и доступнее. В наши дни механизация сварочных участков находится на очень высоком уровне. На предприятиях нередко монтируются роботизированные линии, которые функционируют по заданной программе и не требуют вмешательства человека в производственный процесс.

Обустройство сварочного участка — Сварка Профи

Организация сборочно-сварочного участка

Для получения высококачественной сварной конструкции из алюминиевого сплава необходим оборудованный специальный участок, отвечающий всем требованиям, выдвигаемым спецификой сварки алюминия. Прежде всего, на участке должна быть обеспечена чистота.

Для этого необходима регулярная протирка влажной тряпкой всех приспособлений и пола, причем покрытие пола должно быть моющимся (кафель, линолеум, металл). На участке не должно быть сквозняков, большой влажности, пыли.

Для работы на участке должна быть выделена спецодежда и обувь на непачкающей резиновой подошве.

Площадка для хранения материалов и оборудования, генераторная, площадка расконсервации и бытовые помещения должны находиться за пределами сборочно-сварочного участка. Участок химической обработки сварочных материалов следует располагать за пределами помещения (цеха), в котором оборудован участок для сварки алюминия.

На участке необходимо предусмотреть подвод воды для охлаждения сварочного оборудования и точки для подключения пневмо- и электроинструмента, причем сжатый воздух должен подаваться после дополнительной сушки и очистки.

Если предстоит сварка внутри объемной конструкции, то необходимо обеспечить местную вытяжную вентиляцию для удаления отходящих газов и аэрозолей из объема конструкции, где производится сварка.

Химически обработанную сварочную проволоку необходимо хранить в плотно закрывающемся (желательно сушильном) шкафу или ящике.

Для доставки сварочной проволоки и деталей после их химической обработки необходимо иметь специальный шкаф или чистые чехлы.

Химическая обработка должна быть организована так, чтобы не превышался допустимый срок хранения обработанных материалов. На рис. 1, 2 приведены примеры планировки участков.

Рис. 1. Планировка участка сварки крупногабаритных изделий из алюминиевых сплавов:

1 — электрощит; 2 — сушильный шкаф; 3 — подвод воды, сжатого воздуха и слив воды; 4 — стойка с баллонами защитного газа; 5 — оборудование ультразвукового и вакуумного контроля; 6 — оборудование рентгеновского контроля; 7 — роликовый стенд для сварки кольцевых швов; 8 — стенд для сварки продольных швов обечаек; 9 — стенд укрупненной сборки и кантовки; 10 — рамный кантователь для сварки плоских деталей.

Области применения сварочных работ

Сварка используется для решения очень широкого круга технологических и конструкционных задач. Рассмотрим несколько типовых применений этого способа обработки металлов:

• изготовление металлоконструкций. С помощью сварки можно создавать цельные металлические конструкции практически любой сложности и размеров, например, пандусы, ограждения, несущие элементы зданий, корпуса транспортных средств, спортивные снаряды, ангары и боксы, различные рамы и каркасы;
• производство ворот. Используя сварку, можно изготавливать не только прочные, но и эстетичные конструкции. Технология позволяет изготавливать откатные и распашные ворота из профнастила, который является одним из самых популярных материалов для ограждения загородных участков, территорий промышленных предприятий. При этом сварка может осуществляться не только в заводских условиях, но и непосредственно на объекте монтажа;
• изготовление лестниц. Пути эвакуации при пожаре или других чрезвычайных ситуациях должны отвечать очень жестким стандартам. Обеспечить необходимую прочность и надежность могут только сварные пожарные лестницы. Они устанавливаются внутри или снаружи жилых высотных домов, деловых и торговых центров, промышленных и общественных зданий.

Правка и очистка

Деформации, полученные при транспортировке проката, устраняют вручную с помощью молотка или кувалды. Если не получается, применяют ручной пресс: заготовку укладывают между толстыми пластинами, с усилием сжимают, стягивая пластины между собой

Важно придать поверхности первоначальную форму, иначе возникнут внутренние напряжения, сварное соединение не получится прочным

Небольшие искривления тонких заготовок устраняют на мягкой подложке, для исправления сложных дефектов применяются:

• листоправильные станки;
• всевозможные прессы, создающие высокое давление.

Очистка – еще один этап подготовки заготовок, подразумевает удаление грязи, пыли с поверхности металла, скопившейся за время транспортировки или хранения на складе. Для удаления стойких загрязнений бывает нужна вода. Старую краску с б/у металла счищают пескоструйными аппаратами или шлифовальным инструментом, шкуркой.

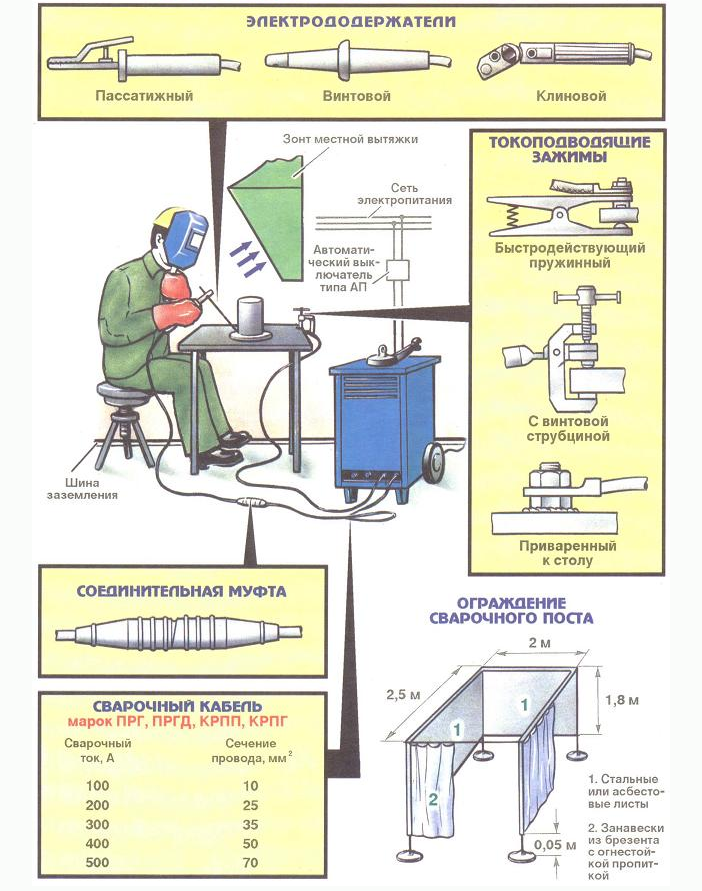

Как оборудовать пост электросварщика

Независимо от функциональности (неподвижный или передвижной) место работы электросварщика должно соответствовать таким требованиям.

• Обязательное заземление оборудования.
• Достаточная освещенность (лучше всего, когда сочетается естественный и искусственный свет).
• Бетонные или кирпичные полы.
• Столешница из стали и чугуна, к которой подведен кабель массы.
• Наличие ящиков или карманов, где можно уложить электроды.
• Для возможности работать сидя — сидение из диэлектрического материала.
• Резиновый коврик, на котором можно стоять.

Также для работы на улице обустраивают накрытие для защиты места от осадков.

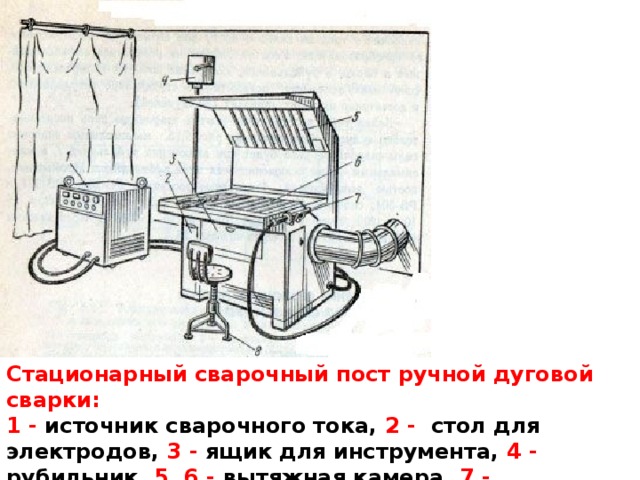

Стационарный пост

Стационарные посты должны соответствовать следующим требованиям.

• Неподвижное рабочее место обычно изготавливают в виде закрытой кабины без кровли. Площадь такого поста не должна быть меньше 3-х м². Высота стен 2 метра. Вход в кабину прикрывается ширмой из брезента.
• Внизу кабины должен быть зазор между стенами и полом (250-300 миллиметров).
• Рабочий стол изготавливается из стали или чугуна. Площадь столешницы не менее одного квадратного метра.
• Сам стол может регулироваться по высоте, чтобы сварщик мог работать стоя или сидя. Для стоячей работы столешница устанавливается на расстоянии 90 см от пола. Для сидячих работ — 50-60 см.
• Окружающие стены такой кабинки должны быть из негорючего материала. Окрашивают их краской в светло-серые тона. Сами белила должны поглощать ультрафиолетовое излучение.
• Обязательно устанавливается хорошая вытяжка для удаления дыма и других продуктов горения. Также нужна и приточная вентиляция. При этом по требованиям безопасности вентилирование должно обеспечивать обмен воздуха объемом не менее 40 куб. метров в час.
• Освещение должно быть не менее 60-80 люменов по яркости. Очень хорошо, когда такой пост может сочетать уличный свет с ламповым искусственным.

Стационарные посты в обязательном порядке имеют заземление всего оборудования!

Кроме этого, обязательно устанавливается стационарное сварочное оборудование. Обязательно наличие рубильника, позволяющего обесточить все аппараты в экстренном случае.

Также оборудуются дополнительные ящики и крепления для расходников и инструментов.

Передвижной пост

Такие посты очень удобны при сварке на больших пространствах и работе с большими по параметрам конструкциями.

• Все оборудование для электросварки располагается на передвижной тележке.
• Длина кабелей должна обеспечивать удобства перемещения при работе.
• При сварке на улице не стоит устраивать дополнительную вентиляцию. Продукты горения, выделяемые в процессе сварки, сами быстро разносятся.
• Переносной сварочный пост для работы вне помещений должен иметь щиты для быстрой сборки навеса в случае выпадения осадков.
• Для защиты окружающих от воздействия вспышек электрической дуги такие посты дополнительно должны комплектоваться разборными щитами, которые можно легко перемещать по территории.
• Чтобы сварщику было удобно работать, передвижные посты дополнительно имеют специальные тумбы и крепления для размещения электродов и инструментов.

Что такое сварочное производство?

Прежде чем поговорить о том, где же применяется сварочное производство, давайте для начала выясним несколько понятий. Сварочное производство представляет собой совокупность различных технологических операций по изготовлению цельной сварной конструкции в готовом виде. Данный комплекс, как уже было выше сказано – это совокупность таких операций:

• Подготовительные
• Сборные
• Сварочные
• Отделочные
• Дополнительные
• Контроль качества

Естественно, что каждый вид работ должен включать в себя множество подвидов, но мы их не будем описывать, а достаточно будет лишь выяснить сущность каждой операции.

К примеру, первый пункт каждого сварочного производства – это подготовка поверхностей для сварки. Также он может включать в себя создание заготовок и комбинирование готовых деталей для сварки различными способами

Кроме того, подготовительные работы могут включать резку, разметку деталей, подгонку под необходимые размеры, расточку поверхностей, нарезание резьбы и прочее, что важно сделать до сварочных работ. Заготовки нередко подвергаются рихтовке на фрикционных машинах и гидравлических прессах

Далее идет первоначальная сборка деталей. Она представляет собой прихватку двух и большего количества деталей специальными зажимами для удобства осуществления работы сварщику, который позже приварит эти поверхность в одну цельную конструкцию

Важно, чтобы прижимы плотно удерживали детали между собой не оставляя зазоров между ними и крепко удерживали на рабочей поверхности

После выполнения вышеуказанных операций идет собственно сварочное производство. Сварочные работы, как правило, выполняются вручную электродами, автоматической или полуавтоматической сваркой – в зависимости от условий для осуществления рабочих операций, а также особенности конструкции детали. Необходимо знать, что именно для облегчения и удобства сварочного производства промышленностью выпущено множество наименований среди сварочного оборудования, которое различается, как по назначению, так и по грузоподъёмности.

Вопросы организации

При решении организационных вопросов необходимо обратить внимание на следующие пункты:

• техническое сопровождение с обязательным учётом особенностей технологии сварочных работ;
• грамотное руководство процессом на всех его этапах;
• техническое и материальное обеспечение;
• повышение квалификации персонала с обязательной аттестацией (особенно это касается случая, когда предполагаются работы на высоте);
• грамотное и своевременное перераспределение имеющихся ресурсов, позволяющее повысить эффективность трудовых затрат и создать резервный фонд (для таких мероприятий как модернизация производства, например).

Многие виды сварочных работ считаются опасными и требуют оформления для исполнителя допуска. Также сварочные работы относятся к строительным, поэтому, при оказании такого рода услуг предприятием, требуется ряд разрешительных документов.

С учётом всех перечисленных требований сварочные мероприятия должны проводиться по заранее составленному плану, включённому в общую хозяйственную деятельность предприятия.

III. Требования к содержанию сварочного поста при проведении электрогазосварочных работ.

1. Стационарные места для выполнения эл. газосварочных работ должны быть обеспечены первичными средствами пожаротушения (огнетушитель, ящик с песком и лопатой, ведро с водой), а также должны быть отгорожены от смежных рабочих мест и проходов несгораемыми экранами (ширмами, щитами) высотой не менее 1,8м. Полы в помещениях, где организовано постоянное место проведения огневых работ, должны быть выполнены из негорючих материалов. В помещении должна быть вентиляция.

2. Электрогазосварочная установка должна иметь:

• техническую документацию, поясняющую назначение агрегата, приборов- и электрическую схему;

• соответствующие надписи (инвентарный номер, ответственный, дата последующей проверки).

Электросварочная установка на время работы должна быть заземлена, также должен быть заземлен зажим вторичной обмотки трансформатора, к которому присоединяется проводник, идущий к изделию (обратный кабель). Провода, идущие к сварочному аппарату, к распределительным щитам и другому оборудованию, а также к местам сварочных работ, должны быть надежно изолированы и защищены от действия высокой температуры, механических повреждений или химических воздействий.

3.3. Ответственность за организацию мер по обеспечению безопасности при проведении огневых работ возлагается на начальника цеха.

3.4. На проведение огневых работ, в том числе и в аварийных случаях, должно оформляться письменное «Разрешение на проведение огневых работ», подписанное начальникам цеха и согласованное представителем ПЧ-57.

При проведении огневых работ в зарядных залах — «Разрешение на проведение огневых работ во взрывоопасных и взрывопожароопасных объектах», подписанное начальником цеха, согласованное представителем ПЧ-57 и утвержденное главным инженером НЗГШ.

В аварийных случаях в ночное время огневые работы производятся с разрешения диспетчера НЗГШ с согласованием ПЧ-57. Ответственным за проведение огневых работ в аварийных ситуациях в ночное время и в выходные дни назначается мастер смены.

3.5. При проведении огневых работ запрещается:

• приступать к работе при неисправной аппаратуре;

• производить работы на свежеокрашенных конструкциях;

• использовать спецодежду, рукавицы со следами масла, жира, бензина, керосина и других горючих жидкостей;

• хранить на сварочном посту одежду, ЛВЖ, ГЖ и другие горючие материалы;

• допускать к самостоятельной работе учеников, а также работников не имеющих квалификационного удостоверения и талона по технике пожарной безопасности;

• допускать соприкосновения электрических проводов с баллонами со сжатым, сжиженным и растворенным газами.

3.6. При проведении газосварочных работ баллоны должны доставляться на специальных тележках, носилках, санках. При транспортировке баллонов нельзя допускать толчков и ударов.
