Что такое сварочный выпрямитель и как он работает

Классификация по видам: многопостные, однопостные и прочие

Существует несколько видов сварочных выпрямителей.

Сварочный пост – рабочее место сварщика. Выпрямители имеют конструкции, способные обслуживать как один пост, так и несколько одновременно. Если с одним постом все понятно, то как происходит функционирование группы постов, исключающая влияние друг на друга, требуется пояснить.

Сварочный 4-постовой выпрямитель ВДМ-6303С. Фото ВсеИнструменты.ру

Независимость в функционировании определяется неизменным напряжением холостого хода каждого поста. Это обеспечивается жесткой вольтамперной характеристикой. При падающей характеристике короткое замыкание на отдельном посту снижало бы напряжение на других постах и прекращало бы сварку. Каждый пост имеет дополнительное изменяемое сопротивление для регулирования силы тока.

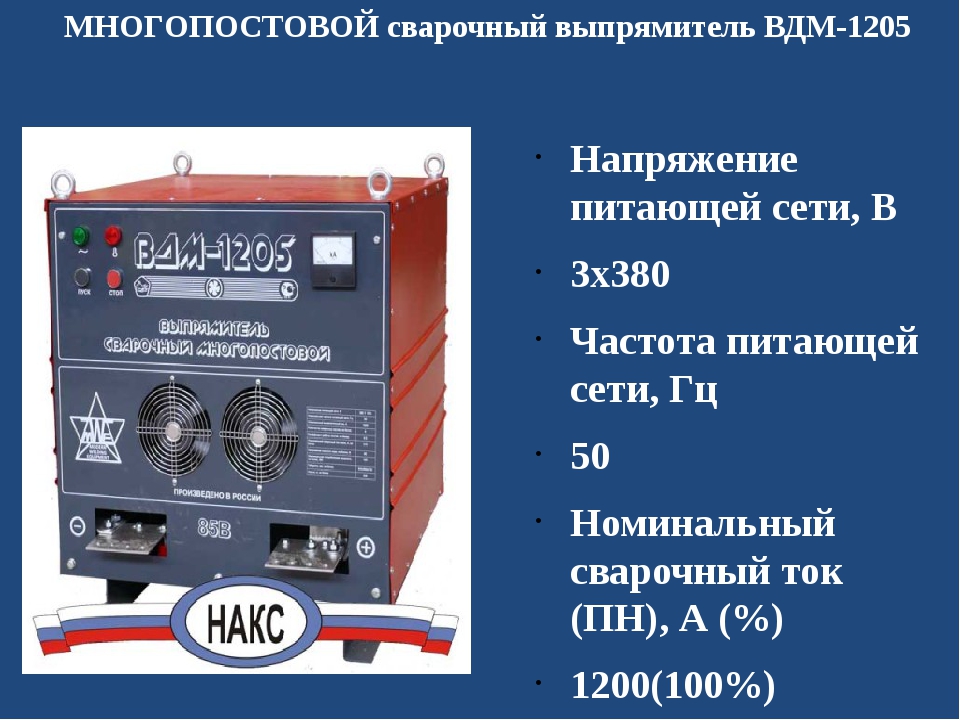

Многопостовой сварочный выпрямитель используется в промышленных условиях. Однопостовые применяются не профессиональными сварщиками.

Сварочный выпрямитель ЭТА ВД-306 Б 3х380. Фото ВсеИнструменты.ру

Основное свойство для классификации сварочных выпрямителей – это различие по характеристикам выходного выпрямленного напряжения от сварочного тока. В зависимости от этой характеристики (пологопадающая, крутопадающая или универсальная) определяется применяемость выпрямителя к той или другой сварочной технологии.

Крутопадающая характеристика – для ручной дуговой сварки штучными покрытыми электродами, аргонодуговой сваркой с вольфрамовыми электродами, механизированной сваркой под флюсом на аппаратах с регулированием подачи электродной проволоки в зависимости от напряжения дуги.

Выпрямители с пологопадающей характеристикой – применяются при механизированной сварке с плавящимся электродом в среде защитных газов или под флюсом, при постоянной скорости подачи проволоки, не зависящей от напряжения дуги. Эти характеристики производитель получает с помощью регулировки трансформатора, регулированием индуктивного сопротивления дросселя или с помощью полупроводниковых приборов

Прежде всего важно знать для каких работ годится сварочный выпрямитель и его параметры

• Трансформаторные. Внутри силового трансформатора расположены подвижные катушки. Первичная регулировка производится переключением обмоток со схемы «звезда» на «треугольник». Более тонкая регулировка происходит за счет изменения расстояния между обмотками.
• Транзисторные. Полупроводник работает по принципу ключа. Транзистор настроен на определенную по величине силу тока. При этом регулировка сильного тока происходит за счет более слабого. Такой способ регулирования расширяет диапазон применяемых сварочных токов.
• С регулировкой дросселя насыщения. Обычно дроссель (индуктивное сопротивление) находится между трансформатором и выпрямительным блоком. Силовой трансформатор выдает постоянное напряжение. Использование индуктивного сопротивления позволяет изменять параметры и выпрямитель уже будет работать на падающей вольтамперной характеристике.
• Тиристорные. Здесь управление напряжением и силой тока осуществляется с помощью электронной схемы. В схеме есть подстроечный элемент, через который производится настройка напряжения и силы тока подводимых к электроду в месте сварки.
• Инверторные сварочные выпрямители. Производят регулировку сварочного тока по совсем другому принципу. Электронные приборы способны автономно осуществлять регулирование сварочного тока высокой частоты и уйти от повышения тока за счет снижения напряжения.

Выпрямитель инверторный Линкор ВД-201И. Фото Сварочные Технологии

Сварочные выпрямители подразделяются на бытовые, с мощностью не превышающей 200 А, полупрофессиональные (мощность – до 300 А) и профессиональные (свыше 300 А). Модели отличаются между собой по мощности, габаритам и количеству поглощаемой энергии.

Сварочный инверторный выпрямитель Foxweld ВД-306И, максимальный ток – 315 А. Фото ВсеИнструменты.ру

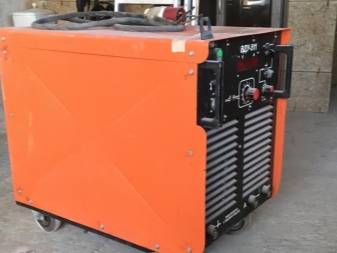

Основные технические данные выпрямителей: напряжение питающей сети и холостого хода, максимальная мощность работы, потребляемая мощность, тип сварочного тока, диаметр электродов, вес и габариты . Различные виды выпрямителей предназначены для разных работ – так, например, ВД2-313 используется для двухпостовой дуговой сварки стальных предметов, а ВДУ-506 – универсальный выпрямитель, способен проводить комплектацию сварочных автоматов и порошковую сварку.

Различные виды выпрямителей предназначены для разных работ — так, например, ВД2-313 предназначен для двухпостовой дуговой сварки стальных предметов, а ВДУ-506 — универсальный выпрямитель, способен проводить комплектацию сварочных автоматов и порошковую сварку.

Частые неисправности и их исправление

В процессе эксплуатации оборудования возникают такие поломки:

1. Отказ прибора от запуска после подключения к сети. Неисправность связана с повреждением питающего кабеля, смещением клемм в вилке. Необходимо проверить и заменить данные детали. Реже проблема возникает из-за отсутствия напряжения в сети, выходе одного из узлов аппарата из строя, физическом износе полупроводников. В 2 последних случаях обращаются в сервисный центр.
2. Залипание электрода, появление посторонних звуков. В таком случае проверяют исправность конденсаторов и полупроводников, замеряют напряжение в электросети, осматривают обмотку дросселя.
3. Периодическое отключение преобразователя в процессе сварки. Связано с повреждением компонентов охлаждающей системы, порывом обмотки трансформатора. В последнем случае необходимо накрутить на сердечник новую жилу.
4. Ухудшение параметров работы устройства. Замеряют температуру корпуса, проверяют исправность вентилятора, делают перерыв, помогающий прибору остывать.
5. Колебание напряжения холостого хода. В этом случае проверяют регулировочную ручку, предохранители, клеммы блока запуска.

Рекомендуем к прочтению Разновидности аппаратов для сварки

Новое на alldoma.ru

В промзоне района Хорошево-Мневники построят новый жилой квартал!

Промышленную зону в районе Хорошево-Мневники на северо-западе столицы реорганизуют и благоустроят, сообщил главный архитектор Москвы Сергей Кузнецов.

Подробнее…

«Главстрой Санкт-Петербург» предлагает приобрести жилье комфорт-класса в ипотеку по ставке всего 0,5% годовых!

«Главстрой Санкт-Петербург» первым из застройщиков, базирующихся в Северной столице, предлагает в текущих условиях специальную ипотечную программу со ставкой 0,5% годовых на первый год.

Подробнее…

WE KNOW – новое имя !

Один из лидеров в сфере риелторских и консалтинговых услуг на рынке жилой недвижимости столицы официально объявил о начале работы под новым брендом. Теперь официально переименована в WE KNOW. Она больше не является частью консалтинговой компании S.A. Ricci и никак от нее не зависит.

Подробнее…

«Кортрос Live»: новый онлайн-формат общения с аудиторией ГК «Кортрос»!

Федеральный застройщик ГК «Кортрос» активно продвигает компанию и свои проекты, используя онлайн формат корпоративного YouTube канала. В рамках этого проекта топ-менеджеры и сотрудники компании рассказывают в прямом эфире о новостях группы, о преимуществах объектов ГК «Кортрос», специфике онлайн-сделок и отвечают клиентам на все интересующие вопросы.

Подробнее…

«Садовые кварталы» стали самым продаваемым элитным проектом 2020 года! Эксперты компании Est-a-Tet подвели итоги 2020 года на рынке элитных столичных новостроек и пришли к выводу, что жилой комплекс «Садовые кварталы», реализуемый в Хамовниках, стал самым востребованным проектом данного сегмента – в прошлом году в нем было продано более 17 тыс. кв. м жилья. Подробнее…

Основные неисправности и обслуживание сварочных аппаратов

Перед первым включением в сеть новые преобразователи необходимо продуть. Для этих целей подходит обыкновенный бытовой фен. Его включают на максимальные обороты при среднем уровне прогрева. Это делается для того, чтобы высушить возможное скопление влаги внутри и убрать пыль, снижающую сопротивление медной обмотки. Продувку нужно повторять примерно раз в квартал.

Если был длительный перерыв в работе оборудования (до 1 года), то перед его включением нужно «прокачать» полупроводники. Суть процедуры заключается в том, чтобы дать выпрямителю поработать на разных режимах, начиная с холостого. Подобная «обкатка» продолжается примерно два часа. После этого сварочный аппарат будет работать безотказно и стабильно в разных условиях. Необходимо следить за состоянием основных узлов и не давать оборудования перегреваться.

Наиболее распространенные неисправности сварочного оборудования и способы их устранения:

1. Оборудование не работает при подключении к сети энергоснабжения. Возможные причины:
   • перелом жилы подающей проводки. При этом контакты в вилке «болтаются». Необходима замена вилки;
2. нет напряжения в сети. Следует проверить рубильник на входе и убедиться, что он включен;
3. вышел из строя один из узлов системы. Починить самому без соответствующей подготовки будет очень сложно. Лучше отнести аппарат в мастерскую;
4. ресурс полупроводников исчерпан. Требуется перепайка схемы.
5. Электроды залипают и в этот момент слышен гул преобразователя. Что можно предпринять:
   • проверить исправность конденсатора и полупроводников;
6. измерить показатели сети энергоснабжения и убедиться в том, что напряжение соответствует номиналу;
7. убедиться в целостности проводки дросселя.
8. Во время работы преобразователь неожиданно отключается. Такое может иметь место:
   • в случае перегрева. Следует убедиться в исправности системы охлаждения и вентилятора;
9. при нарушении целостности обмотки встроенного трансформатора. Нужно старую заменить новой.
10. Нестабильно напряжение при работе в нагрузку или на «холостых оборотах». Следует проверить:
    • ручку регулятора;
11. установленный на первичную обмотку предохранитель;
12. надежность контактов клеммы пускателя.

Если сварочный аппарат перестает выдерживать нужные рабочие параметры, то вероятной причиной может стать перегрев. Чтобы убедиться в этом, достаточно потрогать корпус. Если он горячий, то нужно дать передышку генератору и проверить насколько свободно проходит воздух к вентилятору.

Правила ухода и обслуживания

Большинство сварщиков сходятся во мнении, что сварочный трансформатор постоянного тока неприхотлив в обслуживании, и ломаться у изделия попросту нечему. Это верно, однако ряд мер стоит соблюсти. К ним относятся:

• визуальный осмотр на предмет мелких неполадок (сюда входит проверка целостности контактов, оценка функционирования вентилятора — он работает на двух фазах, поэтому иногда выходит из строя);
• препятствование попаданию влаги на устройство или внутрь него;
• продувка аппарата чистым сухим воздухом (для удаления мелкой грязи и пыли; рекомендуется выполнять ежемесячно).

Обзор видов

Классифицировать сварочные выпрямители можно по нескольким характеристикам. К примеру, они отличаются уровнем сложности и дополнительным функционалом. Преобразователи варьируются типом конструкции и способом регулировки силовых параметров.

В зависимости от типа исполнения конструкции, способны обслуживать как 1, так и несколько постов одновременно. Исходя из этого, их делят на однопостовые и многопостовые. Однопостовые модели используют сварщики-непрофессионалы. Многопостовой тип изделий применяют в промышленных условиях. За счет жесткой вольт-амперной характеристики обеспечивается неизменность напряжения каждого поста даже при холостом ходе.

Согласно основной классификации, выпрямители могут иметь регулируемый трансформатор, дроссель, тиристор, транзистор и инвертор. Транзисторные варианты работают на полупроводниках. Работа инверторных разновидностей основана на частотном повышении токовой нагрузки.

Исходя из вольт-амперных данных, сварочные преобразователи бывают не только оснащенными дросселем, но также предназначенными для ручной дуговой сварки. Они делятся на модификации автоматической и полуавтоматической сварки. При этом регулировка напряжения может быть витковой, магнитной, фазовой и импульсной.

Изделия первого типа имеют витковый реостат, служащий для изменения данных силы тока. Магнитные поля в изделиях второго типа становятся полями возбуждения либо резистентности напряжения. При фазовом регулировании используется и нулевой кабель. Импульсные типы устройств регулируются за счет осциллографа.

Классифицировать модификации можно по другим критериям. Например, они отличаются силой тока на выходе. Чем выше этот показатель, тем большей может быть толщина сварочного шва и качественней рез металла. Если устройство выдает небольшой ток, оно годится для работы с тонкими элементами.

Модели варьируются точностью регулировки. Чем выше данные показатели у конкретного устройства, тем проще работа мастера. Среди прочих критериев стоит отметить эффективность охлаждения и габариты конструкций. Что касается эффективности охлаждения, то она сказывается на долговечности изделий. В этом плане профессиональное оборудование считается лучшим.

Кроме того, их разделяют по типу вентилей, способу регулировки, схеме выпрямления, типу формирования вешней характеристики. Помимо изделия с дроссельным насыщением, они бывают с секционными обмотками трансформатора и подпиткой. При этом типы могут предназначаться не только для автоматической и полуавтоматической, но и механизированной сварки.

По типу конструкции они бывают одно-, двух- и трехфазными. Каждый тип изделия имеет свои особенности, отличается схемой и работает по-своему. Фазовое управление состоит в смене угла управления тиристоров, приводящих к смене напряжения трансформатора.

Однофазные

Изделия данного типа смонтированы на однофазном трансформаторе, который рассчитан на сеть 220В. Их масса зависит от массы понижающего трансформатора. Однополупериодный выпрямитель состоит из 1 диода-выпрямителя. На выходе получается пульсирующий постоянный ток. Эти модификации могут быть полно- или полумостовыми.

Двухфазные

Эти модификации имеют параллельное и последовательное подключение постов. Они укомплектованы двухфазным трансформатором. Благодаря этому снижается уровень пульсации тока на выходе. А это, в свою очередь, увеличивает КПД сварочного прибора, что сказывается на качестве сварного шва.

Трехфазные

Модификации данного типа предназначены для проведения ручной дуговой сварки. Зачастую они имеют 6-12 диодов с параллельным подключением. Данная схема выпрямления считается одной из ходовых. Эта мостовая схема обеспечивает равномерную нагрузку на все фазы силовой сети. Такая схема устройства позволяет уменьшить пульсации тока.

Устройство сварочного выпрямителя – начнем с теории

Бытовые сварочные аппараты – это выпрямители и инверторы малой мощности, со сравнительно низким номинальным сварочным током. Имея большую длительность паузы для охлаждения между периодами работы, они малоэффективны при выполнении больших объемов работ в промышленности и производстве. Единственная занимаемая такими агрегатами ниша – бытовое назначение, а также мелко-подрядный бизнес.

Классическая компоновка сварочного аппарата включает в себя:

• понижающий трансформатор;
• выпрямитель (мост из полупроводниковых элементов);
• конденсаторный блок (для сглаживания пульсаций на выходе преобразователя).

Перед изготовлением или приобретением любого инструмента, будь это строительный уровень или перфоратор, а у нас сварочный аппарат, необходимо определить, какие виды работ он будет выполнять. От этого напрямую зависят массогабаритные показатели устройства, типоразмер используемого электрода и, соответственно, толщина листов свариваемого металла.

Наилучшие показатели по качеству выходящего тока имеют трехфазные аппараты, подключаемые к сети 380 Вольт. Ими можно дольше работать без перерывов для охлаждения, а также производить работы с более массивными стальными конструкциями в пределах 200-400 Ампер. Идеально подойдут для сварки контейнеров, ларьков, гаражных ворот. Это то, что нужно, для малого бизнеса.

Существенным недостатком является ограниченный доступ к питающей сети. Не все дачные поселки и гаражные общества могут похвастаться доступом к таким силовым коммуникациям. К тому же, сварочный аппарат, обладающий трехфазным трансформатором, будет в 1,5-2 раза тяжелее однофазного собрата. Суммарный вес устройства с легкостью перевалит за сотню килограмм. Одному человеку такой вес не под силу, возникает необходимость монтировать колеса для передвижения или же использовать тороидальный трансформатор, который снизит общий вес на 20-40 процентов. Но стоит учесть, что его придется наматывать самому.

Однофазный сварочный выпрямитель для сварки, смонтированный на однофазном трансформаторе, рассчитанном на сеть 220 Вольт, значительно легче. Его масса на 90 % зависит от веса понижающего трансформатора и будет в пределах 30-80 килограмм. Данная техника может работать на токах 125-180 Ампер, обеспечивая качественный сварной шов при сварке несложных конструкций – ворот, навесов или ручной бетономешалки. Легкость и доступность электрической сети делают однофазные устройства крайне мобильными. Ими можно работать не только на верхних этажах высоток, но и там, где электричества нет вообще, питаясь от бензинового генератора.

Виды инверторных источников сварочного тока

Корпус с вентилятором системы охлаждения.

Принципиальная схема аппаратов инверторного типа Для того чтобы понимать суть работы современного сварочного агрегата, необходимо знать из каких блоков состоит принципиальная схема сварочного инвертора, который обеспечивает энергией дугу короткого замыкания при сварочном процессе.

Оно состоит из 2—4 конденсаторов и дросселя.

Эти ситуации могут происходить по причине недостаточного охлаждения силовых элементов при высокой температуре окружающего воздуха, а также при работе в условиях запылённой или слишком влажной атмосферы. Причем использование последнего сейчас признается более разумным. Как работает сварочный инвертор Формирование тока большой силы, при помощи которого создается электрическая дуга для расплавления кромок соединяемых деталей и присадочного материала, — это то, для чего предназначен любой сварочный аппарат.

Этот элемент подает на силовую часть сварочного агрегата электроток. Давайте немного подробнее разберемся с описанной схемой.

В условиях повышенной влажности могут возникать утечки, которые также могут привести к неисправности. Электрическая схема инвертора включает в себя следующие обязательные компоненты: Питающий блок.

Важным этапом является решение задачи, связанной с выбором необходимой технологии, оптимизирующей работу силовой части. В устройство входит силовой трансформатор. Для улучшения теплового контакта нужно использовать кремнийорганическую термопасту.

Если он попросту закипает, значит, в схеме есть недочеты и работу лучше не продолжать. Понижение высокочастотного напряжения; 4. Исключительная стабильность напряжения, подаваемого на сварочную дугу, обеспечивается за счет автоматических элементов электрической схемы инвертора. Поэтому в случае ремонта заменять диоды в выходном выпрямителе следует именно быстродействующими. Ремонт сварочного инвертора Ресанта 190А. Не включается .Repair welding inverter 190A Resanta

Основные типы сварочных выпрямителей

Преобразователи сварочного тока отличаются по двум показателям: типу конструкции и способу регулировки силовых показателей подключения.

Основные виды выпрямителей:

• регулировка осуществляется посредством изменений в работе трансформатора;
• модели с дросселем. Используется индукционная катушка, исключающая резкие перепады напряжения;
• тиристорные. В качестве регуляторов, изменяющих напряжение, используются тиристоры.
• транзисторные. В схему оборудования включены полупроводники, которые сглаживают амплитуду импульсов тока;
• инвертор. Аппарат оснащен преобразователем с частотным повышением напряжения и регулятором силы тока.

Основные отличия сварочных аппаратов в зависимости от силовых показателей и особенностей их регулировки:

• Модели для электрической дуговой сварки, подключаемые к трехфазной сети. Характеризуются большими размерами. Работа преобразователя сопряжена с ощутимыми потерями электричества. Возможности аппарата ограничиваются мощностью трансформатора и параметрами дополнительного сопротивления.
• Автоматы и полуавтоматы. Сила тока на выходе зависит от мощности магнитного поля, которая в свою очередь управляется реостатом. Он позволяет изменить количество витков вторичной обмотки (за принципом вольтамперной регулировки). Помимо этого, устанавливается осциллограф, позволяющий контролировать импульсную регулировку. Изначально ток выпрямляется, после чего преобразовывается в переменный высокочастотный.
• Трехфазные выпрямители дроссельного типа устанавливаются в дуговой аргоновой сварке. В их конструкции предусмотрен дополнительный сердечник с обмоткой. Его роль заключается в накоплении заряда, подаваемого на конденсатор-выпрямитель.

Что представляет собой сварочный выпрямитель. Схема и разновидности

16.02.2019

Назначение выпрямляющего оборудования – преобразование переменного тока питающей сети в постоянный определенной силы. Для сварочных работ главным показателем является ампераж. Сварочные выпрямители, по сути, усовершенствованные трансформаторы. Они не только способны генерировать ток определенных характеристик, но и выпрямлять его.

Это главное их отличие от аппаратов с переменным преобразователем. Устройства дополнительно оснащают полупроводниковыми фильтрами, конденсаторами, сглаживающими импульсный постоянный ток, делая его равномерным. Выпрямляющее оборудование лучше трансформаторов с точки зрения технологии сварки. Металл меньше разбрызгивается, стабильно поддерживается дуга.

Что такое сварочный выпрямитель

Оборудование представляет собой преобразовательный блок с вольтамперной регулировкой. У сварочного выпрямителя на выходе два провода с клеммами: плюс и минус. При подключении одной из них к электроду, а другой к металлу возникает высокотемпературная электрическая дуга, образующая ванну расплава.

Сварочные выпрямители разделяют по уровню сложности, дополнительным функциям. Но принцип устройства у всех одинаковый: помимо трансформатора, создающего необходимое напряжение, в схему включают полупроводники, пропускающие только положительную часть синусоиды переменного тока.

Применение сварочных выпрямителей

Аппараты применяют при сварке на низких и высоких токах, прямой и обратной полярности.

Силовые параметры регулируют по толщине металла, учитывают температуру пластичности обрабатываемого сплава.

К устройствам подключают:

• держатели с угольными плавкими электродами или вольфрамовыми тугоплавкими;
• подающие насадки полуавтоматов и автоматов.

Разновидности сварочных выпрямителей

Токогенерирующие сварочные преобразователи различают по конструкции и способу регулировки силовых параметров.

Виды выпрямителей:

• регулируемые трансформатором;
• с дросселем – индукционной катушкой, сдерживающей резкие скачки напряжения;
• с регулирующими тиристорами, меняющими напряжение тока;
• с транзисторами – полупроводниками, сглаживающими скачки импульсного тока;
• инвертор – преобразователи с частотным повышением тока и регулятором его силы.

Классификация выпрямителей по возможностям регулировки вольт-амперных характеристик (несколько слов об особенностях каждого из аппаратов):

1. Трехфазные для ручной электродуговой сварки. Громоздкие модели трансформатором. Преобразователь работает с большими энергетическими потерями, возможности ограничены мощностью трансформатора металлическим или магнитным шунтом – дополнительным сопротивлением.
2. Автоматы и полуавтоматы. Силовой поток регулируется магнитным полем. Реостатная вторичная обмотка позволяет менять число витков — это принцип вольт-амперной регулировки. Для импульсной регулировки установлен осциллограф. Ток сначала выпрямляется, затем трансформируется в переменный высокой чистоты.
3. Дроссельные трехфазные выпрямители для дуговой и аргоновой сварки. Они оснащены дополнительным сердечником с обмоткой, выполняющим роль накопителя заряда, подаваемого на выпрямляющий конденсатор.

Преимущества и недостатки

Устройства отличаются большой мощностью при небольшом размере. Самые компактные – инверторы. Эти генерирующие устройства принято выделять в отдельную группу. В них трансформатор занимает не больше 1/5 объема.

Основное отличие других сварочных выпрямителей от трансформаторов – способность генерировать постоянный ток вместо переменного. С этой способностью связаны основные достоинства выпрямителей:

• когда на плавящийся электрод подается однополярный заряд, он быстрее разгорается;
• снижаются энергопотери – КПД трансформатора намного ниже;
• горение дуги стабилизируется;
• при равномерном плавлении стержня в ванне расплава возникает меньше брызг, снижается травматизм, риск случайных возгораний;
• шов удобнее контролировать, он получается ровный;
• расширяются возможности сварки;
• расход присадочных материалов уменьшается, при большом объеме работ экономия ощутима.

Наряду с достоинствами у большинства выпрямителей есть недостатки:

• потери мощности все же есть;
• при «просадке» напряжения сети они хуже работают;
• способны выйти из строя даже при коротких замыканиях в электроснабжающей сети;
• многие модели боятся влажности, запыленности.

Устройство и принцип работы

Классическая конструкция представлена сочетанием нескольких устройств, которые и обеспечивают контроль показателей тока. Основными блоками можно назвать:

1. диоды;
2. понижающий трансформатор;
3. охлаждающую систему, которая зачастую представлена вентилятором;
4. приборы для измерения показателя тока;
5. регуляторы различного типа.

Устройство сварочного выпрямителя позволяет с высокой точностью проводить регулировку показателей тока. В отличие от конструкции трансформатора оно может не только увеличивать силу тока, но и делать показатель постоянным, за счет чего и обеспечивается высокая устойчивость дуги.

Устройство сварочного выпрямителя

Принцип работы сварочного выпрямителя имеет следующие особенности:

1. Входящий ток изначально подается на первичную обмотку встроенного трансформатора понижающего типа.
2. За счет электромагнитной индукции происходит процесс понижения значения напряжения и повышения силы тока на вторичной обмотке. Схема современного сварочного выпрямителя определяет максимальное значение напряжения при холостом ходу 48В.
3. Создаваемое напряжение подается на установленные диоды. Новые модели изготавливаются при применении диодов на кремневой основе. Устанавливаются они в качестве полупроводника, который обеспечивает ход тока только в одну сторону. Именно за счет диодов обеспечивается постоянное напряжение, так как они устраняют колебание при реверсном ходе электричества.
4. Стоит учитывать, что на момент работы диоды существенно нагреваются. Именно поэтому все модели сварочных выпрямителей имеют систему охлаждения, которая в большинстве случаев представлена вентиляторами. При активном применении устройства постоянный обдув воздухом позволяет снизить температуру применяемых полупроводников. Некоторые модели снабжаются датчиком, который фиксирует перегрев системы.
5. Устанавливаются датчики, контролирующие напряжение. Они работают совместно с автоматом и могут отключить устройство в автоматическом режиме при высоком значении напряжения.
6. Регулятор устанавливается для того, чтобы можно было выбирать напряжение в зависимости от толщины свариваемого металла.

Создать выпрямитель сварочного аппарата своими руками достаточно сложно, так как для этого нужно владеть определенными навыками работы с электротехникой. Промышленные варианты исполнения обладают высокой точностью работы и надежностью, что определят их высокую популярность.

К особенностям устанавливаемых устройств регулировки отнесем нижеприведенные моменты:

1. В большинстве случаев регулировка ступенчатая. Она представлена секционным подключением обмотки.
2. При ступенчатой регулировке имеет значение шаг. Для управления секционным подключением обмотки устанавливается рычаг.
3. Большинство моделей для использования сильных токов имеют конструкцию, которая предусматривает отсекание части обмотки. За счет этого ток подается по короткой схеме.

Приведенная выше настройка достаточно грубая. Встречаются модели с тонкой настройкой, которая основана на применении метода дроссельного насыщения: устанавливается устройство между двумя кремневыми диодами и понижающим трансформатором. Дроссель – конструкция, представленная сочетанием нескольких катушек, через которые во время работы оборудования также подается ток. За счет переключения позиции регулятора изменяется и длина пути обмотки.

Большинство моделей имеет большую рукоятку на корпусе, за счет движения которой приводится в движение винтовой вал со вторичной обмоткой трансформатора. За счет изменения ее положения также регулируется протяженность пути, который преодолевает ток. Однако подобная настройка также характеризуется низкой точностью.

Схема сварочного выпрямителя

Практически все сварочные выпрямители имеют блок управления в виде сочетания различных рычагов и выключателей. За счет изменения их положения проводится регулировка характеристик подаваемого тока.

Подведем итоги

Сварочный выпрямитель может пригодиться как профи, так обычному мастеру. Вы можете варить с его помощью даже в гараже или на заводе. В нашей статье мы определили, что с ним достаточно трудно работать в отличие от инвертора.

Его эксплуатация кажется сложной для молодого мастера. Но при этом аппарат лишен таких минусов, которые есть у трансформатора. Проблему громоздкости аппарата можно решить путём использования модели с колёсами.

Говоря о ремонте сварочного выпрямителя, он будет недорогим. Его легко можно починить так же, как и трансформатор. Если у вас есть опыт, можно доработать свой аппарат, сделав его более удобным.
