7 методов цинкования металла

Простой способ цинкования в домашних условиях

Самым легким способом самостоятельного цинкования металла является холодный метод. Однако многих интересует именно гальванический способ из-за формирования декоративных узоров на верхних слоях детали.

Подготовка электролита

Электролитом может стать любой раствор, в котором содержится цинк:

• хлорид цинка (ZnCl);
• соляная кислота (HCL);
• ZnSO4 (результат травления серной кислоты H2SO4).

Получение цинкового состава

Чтобы осуществить гальваническое цинкование металла дома, необходимо иметь цинк. Если говорить о подручных средствах, то цинк можно найти:

• в солевых батарейках (индекс L);
• в металлических оцинкованных деталях;
• в советских предохранителях.

А можно купить чистый цинк в радиомагазинах или на авторынках.

Подготовка к нанесению покрытия

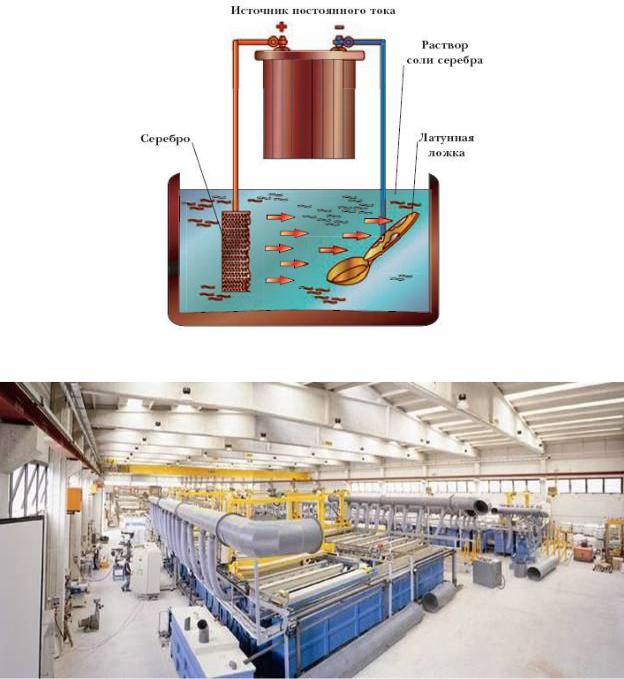

Чтобы качественно оцинковать стальные детали, необходимо грамотно подготовить материалы:

1. Нужно взять пластиковую или стеклянную тару, которая выступит в качестве ванны с электролитом, и установить держатели для анода и катода.
2. Если в электролите заметны кристаллы соли, то использовать его нельзя. Растворить их можно, добавив дистиллированной воды.
3. Анодом может выступить пластинка из цинка с подключенным к ней «+» зарядом. Чем больше площадь пластины, тем равномернее будет ложиться цинк на катоде. Чем больше анодов, тем больший участок покроется цинком за раз.
4. Катод – это деталь, которая требует обработки (отрицательный заряд). На нее будут укладываться молекулы цинка. Необходимо подготовить металл к процедуре цинкования: очистить от коррозии, обезжирить и активировать, поместив в раствор кислоты. Необходимо расположить катод равно удаленно от всех источников положительного заряда.
5. Источником электрического питания может выступать любой аккумулятор или блок питания. Чем выше будет напряжение, тем более ускоренно пройдет процесс гальванизации. Если используется автомобильный аккумулятор, в схему необходимо добавить другие потребители тока (например, лампочку накаливания).

Нанесение цинковой пленки

После всех подготовительных процедур останется только включить источник электрического питания и поместить катод в электролит. Не стоит допускать бурного кипения электролита: необходимо снизить силу тока, добавив в схему потребители электроэнергии. Чем дольше происходит процесс гальванизации, тем толще будет защитный слой цинка на поверхности обрабатываемой детали (катода).

Основные операции

• Погружение.
• «Выдержка» в емкости (порядка 4 – 10 минут). Если образуется шлак, то он удаляется механическим способом.
• Выемка заготовки из ванны. Толщина слоя защитного покрытия во многом определяется скоростью извлечения детали из емкости, поэтому рассчитывается индивидуально для каждого образца.

Охлаждение

Может проводиться или принудительно, или протекать естественно, в условиях помещения.

Вот, собственно, и весь смысл технологических операций, которые позволяют обеспечить качественное цинкование материалов. Для общего понимания сути всех процессов вполне достаточно.

Срок службы горячего цинкового покрытия

При горячем цинковании получают самое толстое и самое плотное покрытие по сравнению с другими методами цинкования. Требования к толщине или удельной массы покрытия зависит от среды эксплуатации изделия и от заданного срока его службы. Поэтому толщина горячего цинкового покрытия может составлять от 25 до 200 мкм.

Срок службы горячего цинкового покрытия до его первого технического обслуживания зависит от толщины покрытия и атмосферных условий, в которых оно эксплуатируется (рисунок 3).

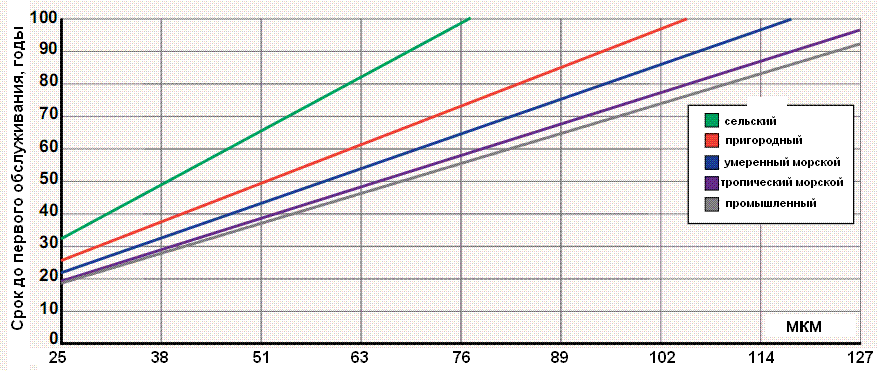

Рисунок 3 – Срок службы горячего цинкового покрытия до первого технического обслуживания. Принято, что необходимость в техническом обслуживании цинкового покрытия возникает, когда ржавлению подвергнется 5 % стальной поверхности.

3 Термодиффузионное цинкование

Данный метод — один из самых молодых и перспективных способов защиты металла от коррозии. Его суть в том, что под действием высокой температуры порошкообразные частицы цинка взаимодействуют с железом, в результате чего происходит спекание дух компонентов с образованием промежуточного диффузного слоя, в котором осуществляется взаимопроникновение железа и цинка друг в друга. В итоге возникает надежный защитный слой, который отлично противостоит коррозии, механической нагрузке и проникновению агрессивных веществ внутрь изделия. Диффузионное покрытие составляет до трети общей толщины слоя и обеспечивает хорошую адгезию материалов.

Данный метод имеет очень много преимуществ перед другими:

1. Диффузионный слой покрывает всю поверхность изделия, даже места резьбовых соединений, мелкие структурные элементы и маркировку. Обрабатываемая поверхность имеет высокий класс чистоты.
2. Адгезия цинка и железа максимальна, если сравнивать ее с другими методами оцинковки.
3. Толщина слоя цинка может быть практически любой и зависит только от времени, которое деталь проводит в печи.
4. Благодаря тому, что отсутствует необходимость предварительной кислотной протравки, металлическое изделие не теряет своих механических свойств, тогда как при других методах цинкования детали часто становятся хрупкими.
5. Благодаря тому, что весь процесс происходит в закрытых емкостях, метод отличается высокой экологичностью и отсутствием вредных выбросов.
6. Себестоимость термодиффузионного цинкования значительно ниже благодаря тому, что оно требует низких затрат энергии, рабочей площади и человеческой силы.

Термодиффузионное цинкование

Метод термической диффузии, как и любые другие процессы цинкования, обладает и некоторыми недостатками:

1. Обработанная поверхность не имеет блестящего декоративного вида, но, поскольку она предназначена в первую очередь для промышленных предприятий, данным недостатком можно пренебречь.
2. При произведении обработки нужно внимательно следить за соблюдением всех правил безопасности и герметичностью системы, так как цинковая пыль, задействованная в технологическом процессе, опасна для здоровья людей.

Для цинкования данным методом необходимо следующее оборудование:

• электрическая печь с вертикальной загрузочной камерой;
• цилиндр из нержавеющей стали, в который производится загрузка металлических изделий и цинковой шихты, так называемая реторта;
• механизм для опускания, подъема и вращения цилиндра.

Оборудование для данного метода

Обработка изделий происходит следующим образом: в камеру нагревательной печи опускается реторта с предварительно загруженными в нее обрабатываемыми изделиями и цинковой шихтой. Благодаря электрическим элементам содержание цилиндра нагревается до температуры от 400 до 470°С, после чего вращением шихта распределяется по поверхности изделий. Таким способом осуществляется цинкование труб, железных и стальных деталей и метизов.

Все процессы производятся согласно ГОСТ Р 9.316 «Покрытия термодиффузионные цинковые».

Требования к изделиям подлежащим цинкованию в соответствии с ГОСТ 9.307 – 89

1. В металлоконструкциях не должно быть «карманов», закрытых полостей и воздушных мешков. Все полости должны быть доступны для беспрепятственного поступления и выхода из них жидкостей, расплавленного цинка и газов.
2. Сварку элементов стальных конструкций следует производить встык, либо двусторонними швами, либо односторонним швом с подваркой.
3. Сварные швы должны быть равномерными, плотными и сплошными по всей длине.
4. Все детали металлоконструкций должны иметь технологические отверстия (как для выполнения требований п. 1, так и для подвешивания самих изделий). Технологические отверстия должны иметь диаметр 15,5-25,5 мм и быть расположены на расстоянии 30 мм от торца детали.
5. Расположение и целесообразность технологических отверстий должны быть согласованы с Подрядчиком до заключения сторонами дополнительного соглашения или договора.
6. Герметичные емкости, барабаны, змеевики из труб, узлы с резьбовыми соединениями, покрытию методом горячего цинкования не подлежат.
7. Во избежание взрыва не допускается наносить покрытие на изделия, имеющие закрытые полости.
8. Полые изделия и изделия сложной формы подвергают пробному цинкованию.
9. Не допускается цинковать изделия со сварными соединениями в «нахлестку».

КОРРОЗИЙНАЯ СТОЙКОСТЬ, ЦЕНА, СРОК СЛУЖБЫ ЧЕРНЯГИ, ОЦИНКОВКИ, НЕРЖАВЕЙКИ

Восприимчивость различных видов металлов к коррозионному воздействию внешней среды определяется его химическим составом. Чем лучше химический состав и выше качество используемого сырья, тем дороже оно будет стоить.

1. КОРРОЗИЙНАЯ СТОЙКОСТЬ

Наиболее восприимчива к коррозии черная сталь

. Если дополнительно ее не обработать и не покрыть защитным слоем, например, краской, она быстро проржавеет и будет непригодной к использованию. От качества покрытия черной стали также будет зависеть ее срок службы. Если сделать качественное покрытие, например, очистить металл, покрыть порошковой краской и запечь в полимеризационной печи, черняга сможет прослужить длительное время и незначительные повреждения ей могут быть не страшны. Однако, если качество покрытия будет сомнительным, например, как при покрытии баллончиковой краской, то при малейшем воздействии краска может сойти с металла и сталь войдет в реакцию с воздухом и/или водой, при этом ржавчина не заставит себя долго ждать.

Оцинкованная сталь

, несмотря на покрытие цинком, также может быть подвержена коррозии. Чем качественнее будет покрытие – тем дольше прослужит оцинковка. Зачастую оцинкованную сталь покрывают порошковой краской, что служит двойной защитой для металла: первый слой – цинка, второй – краски.

Нержавеющая сталь

разных марок имеет разную восприимчивость к коррозии. Из наиболее популярных марок 300-х и 400-х серий большей коррозийной стойкостью обладает нержавеющая сталь 300-х серий (например, AISI 304 12Х18Н10Т, ГОСТ 5632). Если предполагается использование металла в агрессивной среде, не стоит обольщаться на использование слова «нержавеющая» в названии марок, необходимо иметь представление о химическом составе металла и понимать его особенности.

из перечисленных материалов наиболее дешевым вариантом будетчерная сталь . Следующей по стоимости идетоцинкованная сталь и наиболее дорогим вариантом будетнержавеющая сталь .

В качестве примера приведем ориентировочную стоимость 1 кг каждого материала (по состоянию на сентябрь 2020 г.): – черная сталь г/к – 46 р./кг – черная сталь х/к – 50 р./кг – оцинкованная сталь – 68 р./кг – нержавеющая сталь 304 серии – 230 р./кг – нержавеющая сталь 430 серии – 160 р./кг

ТРЕБОВАНИЯ К ПОКРЫТИЮ

2.1. Внешний вид покрытия

2.1.1. При внешнем осмотре поверхность цинкового покрытия должна быть гладкой или шероховатой, покрытие должно быть сплошным.

Цвет покрытия от серебристо-блестящего до матового темно-серого.

2.1.2. На поверхности изделий не должно быть трещин, забоин, вздутий.

2.1.3. Наличие наплывов цинка недопустимо, если они препятствуют сборке. Крупинки гартцинка диаметром не более 2 мм, рябизна поверхности, светло-серые пятна и цвета побежалости, риски, царапины, следы захвата подъемными приспособлениями без разрушения покрытия до основного металла не являются дефектами.

Допустимо восстановление непрокрытых участков, если они не шире 2 см и составляют не более 2 % общей площади поверхности. Непрокрытые участки защищают слоем цинк-содержащего лакокрасочного покрытия (минимальная толщина 90 мкм, массовая доля цинка в сухой пленке 80 — 85 %) или газотермическим напылением цинка (минимальная толщина 120 мкм).

2.2. Толщина покрытия

Толщина покрытия должна быть не менее 40 мкм и не более 200 мкм и определяется условиями эксплуатации оцинкованных изделий и нормативно-технической документацией на конкретное изделие.

2.3. Прочность сцепления

Покрытие обладает удовлетворительным сцеплением, если выдерживает испытания по методам, приведенным в п. 4.4.

№6. Составы для холодного цинкования

Согласно стандартам, в ЦНК должно содержаться не менее 94% цинка с размером частиц 12-15 мкм или 88% цинка с частицами 3-5 мкм. Чем выше содержание цинка, тем лучшими будут антикоррозионные свойства, а чем мельче частицы, тем лучше адгезия. На рынке представлено немало составов для холодного цинкования, но мы остановимся на самых популярных:

• «Гальванол» — композиция на основе чистого электролитического цинка и с небольшим содержанием связующих компонентов, отечественная разработка. Состав обеспечивает отличную адгезию и может быть нанесен даже на ржавые конструкции, если ржавчина на них хорошо держится. Наносится быстро и легко, может быть использован при температуре от -30 до +50С, а также при повышенной влажности воздуха. Состав устойчив к растворам солей и спирту, а готовое покрытие устойчиво к истиранию и ударному воздействию, имеет хорошую адгезию с красками. Выпускается готовым к применению, может наноситься кистью, валиком, распылителем, аэрозольным баллончиком. Сфера применения широчайшая;

• «Цинотан» используется как самостоятельное средство против коррозии и в комплексе с другими составами. Может применяться в любых климатических условиях, часто используется в промышленности для защиты конструкций, находящихся в соленой воде или загрязненной атмосфере. Составом покрывают ограждения, емкости для нефтепродуктов, опоры ЛЭП, трубы, автомобильные сооружения и т.д. Его используют гиганты отечественной промышленности;
• «Цинконол» — полиуретановая грунтовка с высоким содержанием цинка, очень эластичная, устойчива к высоким температурам, соленой воде, маслам, нефти и щелочам;
• «Цинол» — состав включающий частицы цинка разных фракций размером от 4 до 20 мкм и более, наносится толщиной 100-120 мкм, сохнет за 1 час, обладает высокой стойкостью к воде;
• ЦВЭС содержит цинковый порошок и этилсиликат, хорошо подходит для высоколегированных и обычных сталей;
• Мастер АК-100 отлично подходит для обработки кузовов автотранспортных средств;
• UR-100 «Жидкий цинк» производят на основе цинковой пудры с размером частиц 3-5 мкм, стоит недорого;
• Zinga – состав для холодного цинкования металла от бельгийской компании Zinga Metall. Производитель использует цинковый порошок 3-5 мкм и заявляет об уникальных свойствах своего продукта, чем и объясняет высокую стоимость, практически эквивалентную горячему цинкованию.

Важно, чтобы обработанное изделие не подвергалось постоянному механическому воздействию – в этом случае покрытие прослужит не очень долго. Холодное цинкование подходит для любых изделий, которые нужно защитить от коррозии

Несмотря на то, что такое покрытие можно повредить, как обычную краску, оно работает эффективно и исключает появление пятен ржавчины, а еще упрощает окрашивание: краска на цинковом слое держится лучше, чем на обычном металле

Холодное цинкование подходит для любых изделий, которые нужно защитить от коррозии. Несмотря на то, что такое покрытие можно повредить, как обычную краску, оно работает эффективно и исключает появление пятен ржавчины, а еще упрощает окрашивание: краска на цинковом слое держится лучше, чем на обычном металле.

Более детально о методике холодного цинкования узнаете на http://spektrlkm.ru/jidkiy_cink

Статья написана для сайта remstroiblog.ru.

Требования к поверхности основного металла

1. На поверхности основного металла не допускаются: — закатанная окалина, заусеницы, грязь, остатки абразивного материала от механической обработки, сварочные шлаки, остатки формовочной массы, графит, смазка (силикон), металлическая стружка, маркировочная краска.
2. Не допускаются поры, свищи, трещины, наплавные сопряжения сварных швов. Зачистка сварных швов обязательна.
3. Острые углы и кромки изделий, за исключением технически обоснованных случаев, должны быть скруглены радиусом не менее 0,3 мм.

При соблюдении вышеуказанных требований Подрядчик гарантирует нанесение покрытия методом горячего цинкования в соответствии с ГОСТ 9.307 – 89. Толщина покрытия по согласованию с заказчиком и в зависимости от марки стали от 80 до 250 мкм. Для мелких изделий с толщиной стенки менее 3 мм и длиной до 0,5 м толщина покрытия 50-70 мкм.

прочтений: 6153

Состав для холодного цинкования металлоконструкций Почему оцинкование называют горячим Нормы расхода лакокрасочных материалов на изготовление металлоконструкций Требования к металлоконструкциям для горячего оцинкования

Для чего металлоконструкции подвергают оцинковке?

Метод предполагает покрытие слоем цинка металлического изделия, с толщиной в пределах 40-65 мкм. Такой тип покрытия обеспечивает высокий барьерный и электрохимический уровень защиты от коррозийных процессов.

Услуги горячего цинкования в Минске весьма доступны, цена приемлема, при этом на выходе получается прочный цинковый слой с высокими защитными показателями. Полученная поверхность изделия сохраняет свои свойства на протяжении 60-70 лет, независимо от условий эксплуатации. Специалисты, приходящее на предлагаемые вакансии, проходят специальное обучение, что помогает повысить качество и прочность продукции.

МЕТОДЫ КОНТРОЛЯ

4.1. Контроль внешнего вида

Внешний вид покрытий контролируют визуальным осмотром невооруженным глазом при освещенности не менее 300 лк на расстоянии 25 см от контролируемой поверхности.

4.2. Контроль толщины покрытия

4.2.1. Магнитныйметод Метод основан на регистрации изменения магнитного сопротивления в зависимости от толщины покрытия. В качестве измерительных приборов используют магнитные толщиномеры.

За результат измерения толщины покрытия принимают среднее арифметическое значение не менее пяти измерений у краев и в середине контролируемой поверхности одного изделия.

Относительная погрешность метода ±10 %.

4.2.2. Металлографическийметод (арбитражный )

Метод основан на измерении толщины покрытия на поперечном шлифе с применением металлографических микроскопов различных типов.

Образец для изготовления шлифа вырезают из оцинкованного изделия.

Толщину цинкового покрытия измеряют на шлифе в трех и более точках, равномерно распределенных на линейном участке длиной около 1 см. За результат принимают среднее арифметическое результатов всех измерений.

Относительная погрешность метода ±10 %.

4.2.3. Среднюю толщину покрытия (Н

ср) в микрометрах определяют неразрушающими методами или гравиметрическим методом по разности масс образца до и после получения или до и после снятия покрытия по ГОСТ 9.302.

Для снятия покрытия применяют раствор: 3,2 г хлористой сурьмы или 2 г трехокиси сурьмы растворяют в 500 см3 соляной кислоты, плотностью 1,19 г/см3, ч.д.а., по ГОСТ 3118 в мерной колбе вместимостью 1 дм3 и доводят до метки дистиллированной водой по ГОСТ 6709.

Относительная погрешность гравиметрического метода ±10 %.

4.3. Контроль химического состава цинкового расплава — по ГОСТ 19251.1, ГОСТ 19251.2, ГОСТ 19251.3, ГОСТ 19251.5.

Массовая доля цинка в рабочем объеме ванны должна быть не менее 98 %.

4.4. Контроль прочности сцепления покрытий

4.4.1. Методнанесениясеткицарапин (притолщинепокрытийдо50мкм )

На очищенной поверхности контролируемого покрытия инструментом со стальным острием под углом 30° (твердость металла острия должна быть выше твердости покрытия) наносят по четыре — шесть параллельных линий глубиной до основного металла на расстоянии от 2,0 до 3,0 мм друг от друга и перпендикулярно к ним. Линии проводят в одном направлении. Прочность сцепления удовлетворительна, если на контролируемой поверхности не наблюдается отслаивание покрытия.

4.4.2. Методкрацевания Для метода крацевания применяют стальные и латунные щетки диаметром проволоки 0,1 — 0,3 мм и скоростью вращения щеток — 1500 — 2800 мин-1.

Поверхность покрытия крацуют не менее 15 с. После крацевания на контролируемой поверхности не должно наблюдаться вздутия или отслаивания покрытия.

4.4.3. Методнагрева При применении метода нагрева детали с покрытием или образцы-свидетели нагревают до (190 ± 10) °С, выдерживают при данной температуре в течение 1 ч и охлаждают на воздухе. На контролируемой поверхности не допускаются вздутия или отслаивания покрытия.

4.4.4. Методудараповоротныммолотком Плоскую поверхность изделия с толщиной основного металла не менее 3 мм очищают от пыли, механических загрязнений и обезжиривают органическими растворителями.

На плоскую поверхность изделия устанавливают поворотный молоток массой 212,5 г таким образом, чтобы головка молотка вертикально падала на горизонтальную поверхность изделия. Производят не менее двух ударов молотком так, чтобы расстояние между параллельными отпечатками составляло 6 мм, а расстояние от края отпечатка до края изделия составило не менее 13 мм.

Схема поворотного молотка приведена в приложении

Технологический процесс

Метод горячего цинкования заключается в опускании изделий в ванну с цинком, температурный показатель которого достигает 450°С. В итоге на металлической поверхности образуется прочное покрытие из 4-х слойного железо-цинкового сплава, которое отличается исключительными антикоррозийными возможностями. Наружная плоскость обработанного изделия на 99,9% состоит из цинка.

Для получения качественных металлических покрытий, соответствующих необходимым стандартам, важно тщательно подготовить поверхность, которая будет подвергаться оцинковке. Современные заводы цинкования горячего используют ряд химических подготовок, которые состоят из ванн для горячего цинкования, заполненных определенными составляющими

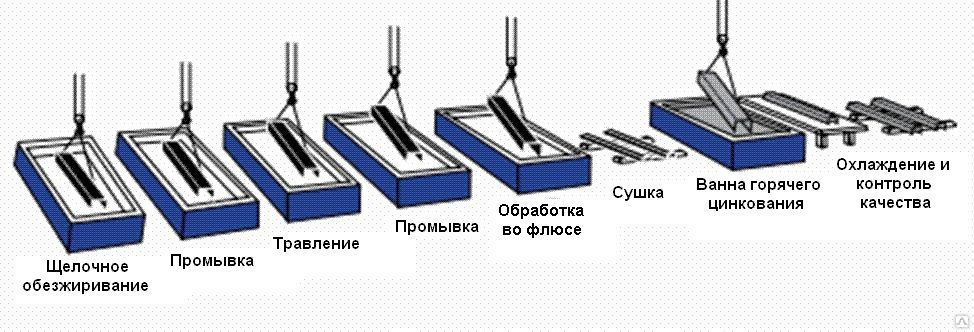

Технология горячего цинкования, в том числе и горячее цинкование труб, состоит из следующих этапов:

• Навешивание изделий на траверсу – подвешиваются с помощью крюков и проволоки. Помимо крюков, применяется также прокат сортовой стальной горячекатаный круглый (ГОСТ 2590-2006).
• Обезжиривание – поверхность тщательно очищается от масляной пленки и различного рода загрязнений.
• Промывка – выполняется с целью удаления остатков травильных растворов с поверхности.
• Флюсование хлористым аммонием – нанесение водного химического состава, необходимого для возможности получения желаемого покрытия. В качестве флюса используются хлориды аммония и цинка.
• Сушка – после помещения в сушильную камеру, высушивается флюс и производится прогрев металла до 120°С.
• Цинкование – конструкция окунается в расплавленный цинк, избыток которого стекает обратно в ванну. Применяется расплав цинка марки ЦВ или ЦВО (ГОСТ 3640-94).
• Охлаждение – при горячем цинковании температура вытащенной из расплава конструкции 450°С. Охлаждается до температуры окружающей среды на свежем воздухе или с использованием ванны с чистой водой.
• Снятие металлоизделий с траверсы – готовый продукт снимается с траверсы, при необходимости запаковывается и отвозится на склад.

Представленная технология отличается относительно невысокой сложностью. Процедура не требует подготовки сложных электротехнических растворов, которые на производстве готовят гальваники. Гальваническая линия горячего цинкования состоит из полного комплекса обработки, начиная с подготовки и заканчивая закреплением.

Таким же образом получаются лотки горячего цинкования, которые используются преимущественно для построения кабельных трасс с целью прокладки проводов и кабелей.

При использовании металлоконструкций для заземления, это лучший вариант защиты изделий от коррозии. Стальная полоса в качестве заземлителя может быть различных размеров, изготавливается согласно ГОСТу, что гарантирует высокое качество продукции и исключает погрешности в размерах. Заземляющая полоса не подвергается возникновению ржавчины и способна прослужить долгий срок.

Железные листы предварительно подвергаются протравливанию с применением серной и соляной кислоты (ГОСТ 857-95). После того как лист протравлен в первой ванне с кислотным раствором, его погружают в чан с чистой водой.

По завершении обмывки лист погружается в третью ванну, с таким же кислотным раствором, что и в первой. Затем изделие поступает в сушильную камеру и просушивается. Перед погрузкой в аппарат на поверхность листов наносят раствор из нашатыря, хлористого цинка и соляной кислоты. По завершении процедуры, изделие отправляется в чан с расплавленным цинком.

Обязательно определяется глубина обезуглероженного слоя. Измерения проводятся с использованием окуляра-микрометра. Глубина проверяется в готовой продукции и на промежуточных этапах. Полученные данные позволяют определить уровень обезуглероживание на каждой стадии и подобрать условия дальнейшей обработки, чтобы выполнить требования потребителя касательно приемлемой глубины обезуглероживания.

Видео: этапы горячего цинкования.

2 Гальваническое цинкование

При цинковании стали с помощью данного процесса детали погружаются в специальный электролитический раствор. К деталям присоединяют катод от источника постоянного тока, а в раствор опускают цинковую болванку либо листовой цинк, подсоединенный к аноду. Ионы металла в электролите начинают двигаться от металлического цинка до покрываемой детали, где оседают тонким слоем. Таким способом можно одновременно покрыть ровным слоем цинка большое количество деталей разнообразной формы и размера. Еще одно преимущество — низкая стоимость и высокая скорость. К недостаткам относят слабую адгезию между металлом и покрытием, вследствие чего изделия слабо переносят физические нагрузки и значительные деформации. Гальванической обработкой производят цинкование труб, листового железа, металлоконструкций, крепежных элементов.

Гальваническая обработка изделий

Для данного способа защиты используют несколько типов электролитов — кислые, щелочные цианистые и нецианистые. Недостатки щелочного нецианистого способа — потребность его нагрева до 60-70°С, тогда как цианистый электролит, хотя и более опасен для окружающей среды, создает ровное покрытие при нормальной температуре. Щелочное цинкование — одно из самых распространенных в современной промышленности.

Обоснование применения защитных цинковых покрытий

Для стальных конструкций, изделий и материалов горячее цинкование признано, как технология имеющая наилучшее соотношение между производственными затратами и уровнем надежности защитного покрытия. Толщина слоя цинка может быть в пределах 30-100 мкм (в большинстве случаев 40-60 мкм).

Продолжительный практический опыт эксплуатации оцинкованных изделий показал, что горячее цинкование может обеспечить защиту от коррозии:

• в агрессивных условиях промышленной эксплуатации до 55 лет;
• в жарких и влажных тропиках до 70 лет;
• в обычных условиях на открытом воздухе до 85 лет.

В нашей стране контроль и требования к защите от коррозии методом нанесения цинковых покрытий определяются ГОСТ 9.307-89.

Технология процесса

Покрытие металла методом горячего оцинкования происходит в несколько этапов: подготовка поверхности, сам процесс покрытия и контроль полученного слоя цинка после охлаждения.

Этап подготовки поверхности

Сильно загрязненные детали продувают сжатым воздухом, очищая их от пыли и механических отходов. Одновременно происходит сушка мокрых пятен, удаление лишней влаги. Особенно тщательно обдувают изделия, которые хранились под открытым небом или транспортировались издалека.

Следующий по технологии этап подготовки к цинкованию – травление в растворе соляной кислоты. Окислы железа вступают в химическую реакцию. В результате металлическая поверхность очищается и выравнивается. Образовавшиеся соли оседают на дно травильной емкости.

Остатки технологического раствора и солей удаляются при промывке. Ее производят струей воды под давлением или последовательным окунанием в несколько ванн.

Завершает подготовку поверхности к цинкованию флюсование. Тонкий слой смеси хлорида цинка и хлорида аммония остается на детали. Пленка не пропускает воздух и препятствует окислению. При цинковании флюс растворяется и улучшает смачиваемость металла.

Ванна с флюсом требует постоянного ухода. Ее следует чистить через несколько технологических циклов, используя для этого перекись водорода. Концентрация флюса проверяется после каждого окунания партии изделий.

Завершает подготовку к горячему цинкованию сушка. Она производится в сушильной камере при температуре воздуха 100–120 °C. Если остатка влаги не удалить, то при опускании в ванну она начнет кипеть и создавать пузырьки на детали. В результате поверхность вся будет покрыта круглыми темными пятнами, где цинк не пристал.

Погружение поверхности в ванну

Быстрое погружение вызовет турбулентное движение жидкости и плохое прилипание. Очень медленное опускание, наоборот, оставит горячий состав неподвижным, и он не проникнет в узкие места, не покроет внутренние поверхности.

При расчете скорости опускания металла в ванну учитывается и скорость расплавления флюса на ее поверхности. Он переходит в жидкое и газообразное состояние при температуре значительно ниже 450 °C, и поэтому сходит с металла над ванной. Если деталь опускать медленно, то на открывшейся поверхности успеет образоваться пленка окислов. И наоборот, быстрое погружение не позволит флюсу раствориться – он останется на поверхности.

Этап извлечения из ванны

Практика показала, что толщина покрытия зависит от скорости извлечения деталей из горячей ванны. Чем медленнее поднимаются металлические конструкции, тем тоньше слой цинка оседает на их поверхности.

Требования к поверхности основного металла

1. На поверхности основного металла не допускаются:
   — закатанная окалина, заусеницы, грязь, остатки абразивного материала от механической обработки, сварочные шлаки, остатки формовочной массы, графит, смазка (силикон), металлическая стружка, маркировочная краска.
2. Не допускаются поры, свищи, трещины, наплавные сопряжения сварных швов. Зачистка сварных швов обязательна.
3. Острые углы и кромки изделий, за исключением технически обоснованных случаев, должны быть скруглены радиусом не менее 0,3 мм.

При соблюдении вышеуказанных требований Подрядчик гарантирует нанесение покрытия методом горячего цинкования в соответствии с ГОСТ 9.307 – 89. Толщина покрытия по согласованию с заказчиком и в зависимости от марки стали от 80 до 250 мкм. Для мелких изделий с толщиной стенки менее 3 мм и длиной до 0,5 м толщина покрытия 50-70 мкм.

прочтений: 6838

Контроль качества покрытий по ГОСТ 9-307

Важные моменты при процедуре описаны контролем Госстандарта. Требований к обработке существует множество, основные из них:

• Требования к металлу, при данном разделе описаны категории изделий из стали, которые можно обрабатывать.
• Внешний вид и качество покрытия, а также толщина готового изделия определены согласно ГОСТу.
• Методы контроля качества определяются способами определения качества готовой продукции.

Процесс горячего цинкования труб

Контроль и его методы подразумевают проверку готовой продукции путем нанесения механических повреждений или специальных меток. Горячее цинкование металлоконструкций определяется также температурным воздействием, изделие нагревается до 200 ⁰С, визуально проверяется на наличие повреждений либо отслаивания металла.

4 Холодное цинкование металла

Данный тип обработки поверхности можно отнести к самым простым способам цинкования, для выполнения которого не нужно использовать сложное оборудование и нагрев до высокой температуры.

Нанесение специального состава из цинкового порошка

На предварительно очищенную поверхность металла с помощью распылителя наносят специальный состав, который на 98% состоит из цинкового порошка и на 2% — из связующих веществ. Холодное цинкование дает надежную защиту, но обработанная поверхность не будет обладать металлическим блеском, что легко решается нанесением любого лакокрасочного покрытия. При нанесении цинкового состава холодным методом изделия из металла не поддаются нагреву, что сохраняет все их механические свойства. Покрытие можно наносить как на отдельные детали, так и на готовое изделие, в результате чего надежно обрабатываются все стыки, сварные швы, внутренние поверхности и другие структурные элементы.
