Классификация магистральных труб
По материалу
Стальные
Получили наибольшее распространение за счет надежности, относительно невысокой цены и простоты сварки. Применяются во всех типах магистральных трубопроводов, но, в последние годы, процент использования стальных труб неуклонно падает. Основные причины этого низкая коррозионная стойкость материала, потребность в большом количестве компенсаторов различного типа при в трубопроводах, высокая трудоемкость прокладки.
Соединения стальных труб осуществляют с помощью сварки. От коррозии используют метод катодной защиты или покрытие битумно-резиновой изоляцией. Для транспортирования сильно агрессивных сред, применяют стальные трубы с внутренней изоляцией.
Чугунные
В основном применяются в системах водоснабжения и водоотведения. Достоинства — долговечность и коррозионная стойкость включая стойкость к коррозии под воздействием блуждающих токов. Применяются для магистралей в условиях больших нагрузок на грунт. Современные образцы изнутри покрываются цементно-песчаным составом, для уменьшения скорости образования отложений.
Учитывая то, что коррозионная стойкость зависит от целостности внутреннего и внешнего покрытия, основной недостаток — хрупкость материала, По этой же причине плети трубопроводов имеют ограниченную гибкость, что увеличивает риск протечек.
Для чугунных труб используют стыки с асбестоцементной заделкой, они эластичны, хорошо сопротивляются вибрационным нагрузкам и надежны. Существуют соединения на резиновых кольцах без чеканки.
В настоящее время применение этого типа труб ограничено из-за высокой цены и сложности укладки, обусловленной большим весом.
Полимерные (пластиковые)
Изготавливают из полиэтилена, поливинилхлорида, полипропилена, стеклопластика и др. В основном используются в системах водоснабжения, газоснабжения и тепловых сетях. Вид полимера подбирается в зависимости от санитарных требования (для питьевой воды) и условий эксплуатации.
При достаточной жесткости, такие трубы гибкие и эластичные, что позволяет компенсировать небольшие сдвиги грунта и тепловое расширение. Полная инертность к транспортируемым средам и устойчивость ко всем видам коррозии обеспечивают длительный срок службы. Для наземной прокладки используют предизолированные трубы — устойчивые к ультрафиолетовому излучению.
Полимерные магистральные трубы — наиболее прогрессивный вид, по мере развития химической промышленности, область применения постоянно расширяется
Асбестоцементные и бетонные
Отличаются высокой долговечностью готовых конструкций, коррозионной стойкостью механической прочностью и относительно низкой ценой. Внутренняя поверхность устойчива к образованию минеральных отложений и образованию ила. В основном используются для систем технического водоснабжения, водоотведения и канализации. Соединения для этого вида труб осуществляют муфтами с резиновыми кольцами.
По диаметру
К магистральным, по Российским нормативам, согласно ГОСТ 20295-85, относят трубы с диаметром более 114 мм. По европейской классификации — магистральными определяются трубы из любого материала с диаметром более 200мм.
В нефтяной отрасли, в зависимости от диаметра труб для магистральных нефтепроводов существует разделение на классы:
- I – диаметр более 1000 мм,
- II – от 500 до 1000мм,
- III – от 300 до 500 мм,
- IV – менее 300мм.
По исполнению
По Российской классификации выделяют трубы «обычного» и «северного» исполнения.
- В хладостойком исполнении к ударной вязкости и доле вязкой составляющей в изломе предъявляются требования, выполнение которых должно обеспечиваться при температуре минус 20 °С, а для образцов с U-образным концентратором при минус 60 °С
- В обычном исполнении требования смягчены до 0 и минус 40°С соответственно.
По внутреннему рабочему давлению
- Напорные. Для водоснабжения, газоснабжения, тепловых сетей, нефтегазопроводы.
- Безнапорные. Используются в системах водоотведения и канализации.
В газовой отрасли, в зависимости от рабочего давления, выделяют трубы для двух классов магистральных газопроводов:
- Класс I — режимы работы под давлением от 2,5 до 10 МПа (от 25 до 100 кгс/см2),
- Класс II — рабочий режим в пределах от 1,2 до 2,5 МПа (от 12 до 25 кгс/см2).
По рабочей температуре переносимой среды
- Используются в холодных трубопроводах (менее 0 °C).
- В нормальных сетях (от +1 до +45 °C).
- В горячих трубопроводах (выше 46 °C).
В целях защиты от коррозионного воздействия применяют покрытия, обладающие свойствами диэлектрика (защита от коррозии, порождаемой блуждающими токами), водонепроницаемости, термостойкости, эластичности и механической прочности.
Размеры скорлупы ППУ
Размерные параметры полиуретановых скорлуп должны сочетаться с диаметром трубопроводов, для изоляции которых они предназначены, в некоторых случаях производится и многослойная изоляция – это требует соответствия наружных и внутренних диаметров скорлуп различных типоразмеров.
Диаметр скорлупы ППУ внутренний
На строительном рынке представлены изделия с внутренним диаметром от 57 до 1420 мм. (ТУ 5768-001-86901126-2011) от ведущих крупных российских производителей, имеющих большие производственные площади. Многие кустарные предприятия производят свою продукцию с наиболее ходовыми размерами внутренних диаметров от 40 до 400 мм., удовлетворяющие нуждам большинства мелких потребителей.
Толщина скорлупы ППУ
Характеристики и размеры скорлуп тесно связаны с размерными параметрами трубопровода, на который они монтируются — чем больше диаметр, тем выше остальные размерные параметры, обычно толщина варьируется от 20 до 100 мм.
Угол примыкания полусегментов
Стандартная длина скорлуп составляет 1 метр, при разных диаметрах трубопроводов для облегчения монтажа и производства ее делают из различного количества сегментов, обычное число которых не превышает 4.
Соответствующий угол примыкания для сегментов (радиальный угол) по ТУ 5768-001-86901126-2011 составляет:
- 180 градусов для двух элементов, применяется, если трубопроводный диаметр не превышает 530 мм.
- 120 градусов для 3-х сегментов при наружных размерах трубопровода от 530 до 820 мм.
- 90 градусов при диаметрах магистрали от 820 до 1420 мм.
Рис. 10 Трубы в изоляции ППУ и скорлупа — маркировка

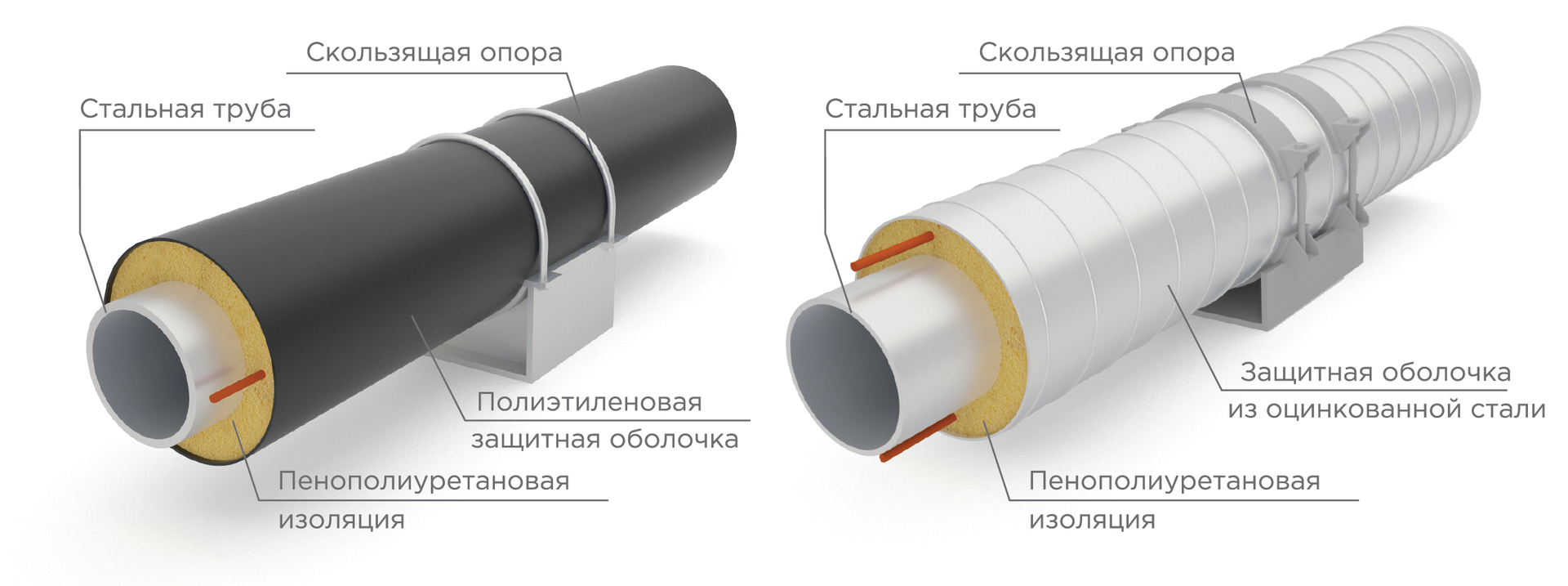

Разновидности труб с ППУ изоляцией
Расширение области использования диктует спрос на увеличение ассортимента продукции. По материалу изготовления внешнего покрытия трубы принято разделять на две категории:
- труба покрытая слоем полиэтилена. Находит применение в строительстве подземных сетей различного назначения.
- труба с оцинкованным покрытием. Больше подходит для строительства наземных трубопроводных сооружений, поскольку защитные свойства полиэтилена здесь не всегда эффективны перед разрушительной силой перепадов температурных показателей, солнечного излучения и иных агрессивных воздействий внешней среды.
По толщине слоя внешней изоляции изделия также различаются:
- 1 ППУ. Общепринятая маркировка для стандартной толщины слоя пенополиуретана. Изделие подходит для эксплуатации в условиях умеренного и теплого климата.
- 2 ППУ. Более толстый тип изоляции. Лучше подходит для холодных климатических условий.
Размеры и условные обозначения
Общие параметры ППУ трубы:
| внешний d трубы | внутренний d | толщина стенки | толщина оболочки |
| 32-1020 мм | 25-1000 мм | от 2 до 11 мм | 3,0-14,9 мм |
Для изделий, имеющих внешнее покрытие из оцинковки, допустимые размеры следующие:
| внешний d трубы | внутренний d | толщина стенки | толщина оболочки |
| от 32 до 530 мм | 25-500 мм | от 2 до 7 мм | 0,5-0,7 мм |
В качестве примера, типичная заводская маркировка для одного из стандартных видов трубы ППУ: Труба ППУ ст. 32х2 2 ППУ-ПЭ с ОДК ГОСТ 30731-2006.
- 32 – внешний диаметр трубы,
- 2 – толщина стенки рабочей трубы,
- 2 ППУ – тип изоляции,
- ПЭ – тип внешнего покрытия (для данной маркировки – полиэтилен).
Рекомендуем ознакомиться: ПНД труба для прокладки кабеля в земле
Монтаж труб с предварительной изоляцией
К сожалению еще можно встретить ситуацию, при которой стальная предизолированная труба в местах соединения утепляется традиционными материалами (стекловата, минеральные утеплители). Назвать рациональным такой подход к монтажу нельзя.
Установка труб с предварительной изоляцией
Получить высокую качественную изоляцию магистрали можно только при выполнении сборки трубопровода с применением термоусадочных муфт из ПНД. Благодаря их использованию появляется возможность получить практически монолитную тепло- и гидроизоляцию всего трубопровода.
Монтаж предизолированных труб по данной технологии выполняется следующим образом:
- Термоусадочная муфта, представляющая собой отрезок трубы ПНД соответствующего диаметра, одевается на одну из соединяемых труб. При этом она должна быть отодвинута не менее чем на 50 см от края трубы.
- После того как выполнена установка стыкуемых труб (соосность, сварочный зазор между торцами) выполняют сварочные работы. При монтаже теплотрасс и водопроводных коммуникаций применяется электрическая или газовая сварка. По завершению работ необходимо убедиться в качестве сварного соединения и дать стыку остыть.
- Термоусадочная муфта перемещается в рабочее положение (она должна полностью перекрывать неутепленные края двух соединенных труб).
- Муфта подвергается нагреву пламенем сварочной газовой горелки, при этом необходимо греть от середины к краям элемента. Нельзя перегревать и прожигать поверхность муфты.
- Под воздействием температуры муфта сжимается и плотно охватывает слой изоляции трубы.
- Завершающим этапом является заполнение муфты вспененным полиуретнаном.
ПРОДУКЦИЯ
В практике отечественного строительства все большее применение приобретает технология бесканальной прокладки трубопроводов, с использованием труб и фасонных изделий с индустриальной тепловой изоляцией из жесткого пенополиуретана (ППУ — изоляция) в защитной оболочке.
Предварительно изолированные трубопроводы предназначены для прокладки тепловых сетей с рабочим давлением не более 1,6 МПа и температурой не более 140˚С (допускается повышение температуры не более 150˚С в пределах графика качественного регулирования отпуска тепла 150 ˚С – 70 ˚С).ООО «ПК ДОНТЭС» — специализируется на производстве труб и фасонных изделий с тепловой изоляцией из пенополиуретана в гидрозащитной оболочке и отвечающих требованиям ГОСТ 30732 «Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана в полиэтиленовой оболочке» Трубы и фасонные изделия предварительно изолированные представляют собой жесткую конструкцию «труба в трубе», состоящую из стальной рабочей трубы, слоя ППУ – изоляции и внешней гидрозащитной трубы-оболочки из термосветостабилизированного полиэтилена высокой плотности — для подземной прокладки или тонколистовой оцинкованной стали – для надземной прокладки. По результатам сравнения ППУ – изоляция превосходит аналоги по основным свойствам: теплопроводности и длительности безотказной эксплуатации. Существенно повышает надежность работы предварительноизолированных трубопроводов наличие системы оперативного дистанционного контроля состояния ППУ — изоляции (СОДК), которая позволяет своевременно обнаружить и устранить протечку теплоносителя, предотвращая аварии типичные для тепловых сетей других конструкций. Высокую экономическую эффективность использования предварительно изолированных трубопроводов определяют следующие показатели: упрощение строительства, эксплуатации и ремонта; увеличение срока службы до 30-40 лет; снижение тепловых потерь до 8% (традиционные типы трубопроводов – 30 – 40%); снижение капитальных затрат на 15-20% (не требуется строительство железобетонных каналов); снижение эксплуатационных затрат в 9 раз; снижение ремонтных затрат в 3 раза. В практике отечественного строительства все большее применение приобретает технология бесканальной прокладки трубопроводов, с использованием труб и фасонных изделий с индустриальной тепловой изоляцией из жесткого пенополиуретана (ППУ — изоляция) в защитной оболочке Предварительно изолированные трубопроводы предназначены для прокладки тепловых сетей с рабочим давлением не более 1,6 МПа и температурой не более 140˚С (допускается повышение температуры не более 150˚С в пределах графика качественного регулирования отпуска тепла 150 ˚С – 70 ˚С).
Размеры труб в полиэтиленовой оболочке (в миллиметрах)
Наружный диаметр и минимальная толщина стенки стальных труб*
| Тип 1 | |||
| Средний наружный диаметр изолированных труб с полиэтиленовой оболочкой | Расчетная толщина слоя пенополиуретана | ||
| Номинальный | Предельное отклонение (+) | ||
| 32 х3,0 | 90; 110; 125 | 2,7; 3,5; 3,7 | 26,0; 36,5; 43,5 |
| 38 х3,0 | 110; 125 | 3,2; 3,7 | 33,0; 40,5 |
| 45 х3,0 | 125 | 3,7 | 37,0 |
| 57 х3,0 | 125 | 3,7 | 31,5 |
| 76 х3,0 | 140 | 4,1 | 29,0 |
| 89 х4,0 | 160 | 4,7 | 32,5 |
| 108 х4,0 | 180 | 5,4 | 33,0 |
| 133 х4,0 | 225 | 6,6 | 42,5 |
| 159 х4,5 | 250 | 7,4 | 41,5 |
| 219 х6,0 | 315 | 9,8 | 42,0 |
| 273 х7,0 | 400 | 11,7 | 57,0 |
| 325 х7,0 | 450 | 13,2 | 55,5 |
| 426 х7,0 | 560 | 16,3 | 58,2 |
| 530 х7,0 | 710 | 20,4 | 78,9 |
| 630 х8,0 | 800 | 23,4 | 72,5 |
| 720 х8,0 | 900 | 26,3 | 76,0 |
| 820 х9,0 | 1000 | 29,2 | 72,4 |
| 920 х 10,0 | 1100 | 32,1 | 74,4 |
| 1020 х 11,0 | 1200 | 35,1 | 70,4 |
| 1220 х 11,0 | 1425 | 38,2 | 79,0 |
| 1420 х 12,0 | 1600 | 41,2 | 90,0 |
| * Толщину стенки стальной трубы устанавливают в проекте. По согласованию с проектной организацией допускается также применение труб других диаметров. |
| Наружный диаметр и минимальная толщина стенки стальных труб* | Тип 2 | ||
| Средний наружный диаметр изолированных труб с полиэтиленовой оболочкой | Расчетная толщина слоя пенополиуретана | ||
| Номинальный | Предельное отклонение (+) | ||
| 32 х3,0 | — | — | — |
| 38 х3,0 | — | — | — |
| 45 х3,0 | — | — | — |
| 57 х3,0 | 140 | 4,1 | 38,5 |
| 76 х3,0 | 160 | 4,7 | 39,0 |
| 89 х4,0 | 180 | 5,4 | 42,5 |
| 108 х4,0 | 200 | 5,9 | 43,0 |
| 133 х4,0 | 250 | 7,4 | 54,5 |
| 159 х4,5 | 280 | 8,3 | 55,5 |
| 219 х6,0 | 355 | 10,4 | 62,0 |
| 273 х7,0 | 450 | 13,2 | 81,5 |
| 325 х7,0 | 500 | 14,6 | 79,5 |
| 426 х7,0 | 600; 630 | 16,3 | 77,6; 92,5 |
| 530 х7,0 | — | — | — |
| 630 х8,0 | — | — | — |
| 720 х8,0 | — | — | — |
| 820 х9,0 | 1100 | 32,1 | 122,5 |
| 920 х 10,0 | 1200 | 35,1 | 120,5 |
| 1020 х 11,0 | — | — | — |
| 1220 х 11,0 | — | — | — |
| 1420 х 12,0 | — | — | — |
| * Толщину стенки стальной трубы устанавливают в проекте. По согласованию с проектной организацией допускается также применение труб других диаметров. |
Перечень материалов для инженерных сетей:
| Стальные трубы в пенополиуретановой изоляции (трубы ППУ) с наружной полиэтиленовой оболочкой с системой ОДК (Оперативного Дистанционногоо Контроля) диаметром труб 15-720 мм с диаметром наружной оболочки 100-900 мм. | |
| Стальные трубы в пенополиуретановой изоляции (трубы ППУ) с наружной оболочкой из оцинкованной стали диаметром труб 15-720 мм с диаметром наружной оболочки 100-900 мм. | |
| Стальные отводы в ППУ (изоляция пенополиуретаном) /30 о , 45 о , 60 о , 90 о /, тройники в ППУ, переходы, трубоэлементы для неподвижных опор, концевые элементы. | |
| Опоры для трубопроводов: НЩО неподвижные железобетонные 2-трубные щитовые с ППУ изоляцией и подвижные скользящие хомутовые. | |
| Железобетонные комплектующие для теплотрасс: каналы непроходные КН-1,КН-2, КН-3, КН-4, КН-5, КН-6, КН-7, лотки, плиты перекрытия, опорные подушки ОП-1, ОП-2, ОП-3, ОП-4, тепловые камеры. | |
| Сильфонные компенсаторы КСО одинарные и двойные, узлы СКФТ в ППУ изоляции. | |
| Термолента (термоусаживаемая лента), манжеты и скорлупы ППУ для изоляции стыков трубопровода без покрытия и фольгированные, комплекты для заделки стыков КЗС (термоусажаваемая муфта + пенопакет монтажный, кронштейны для ОДК), кожухи защитные оцинкованные. | |
| Мастика битумно-резиновая МБРХ, МБРГ для гидроизоляции и защиты от коррозии соединений трубопроводов. |
Предизолированные трубы ППУ подразделяются:
1) по материалу внешней оболочки пенополиуретановой изоляции на два вида :
- в оцинкованной оболочке (для сетей прокладываемых наружным «воздушным» способом)
- в полиэтиленовой оболочке (для сетей прокладываемых подземным способом)
2) по толщине слоя пенополиуретановой изоляции на два типа:
- тип 1 обыкновенная (для местности с умеренным климатом)
- тип 2 усиленная (для местности с холодным климатом)
В Санкт-Петербурге обычно применяется тип 1, в Ленинградской Области и Северо-Западе Российской Федерации — тип 2.
При подземной прокладке предварительно изолированных труб ППУ целесообразно использовать бесканальную технологию. Бесканальная технология прокладки теплотрасс значительно удешевляет стоимость работ.
Стальные трубы и фасонные изделия в пенополиуретановой (ППУ) изоляции производятся по ГОСТ 30732-2006 только в заводских условиях, что позволяет обеспечить их высокое качество и надежность.
Система оперативного дистанционного контроля ОДК проходит тройной контроль:
- Проверяется после производства труб с ППУ изоляцией с системой ОДК.
- Проверяется перед отгрузкой труб с системой ОДК на объект заказчику.
- Проверяется перед разгрузкой труб с системой ОДК на объекте заказчика (по желанию клиента).
Компания «Ижора-Строй» обеспечивает быстрые сроки производства заказов любого объема.
Низкие цены. Продажа по безналичному расчету. Для постоянных клиентов возможна частичная предоплата и рассрочка платежа.
Высокое качество обслуживания.
Бесплатная доставка по Санкт-Петербургу (СПб) при заказе от 200 тыс. руб. В Ленинградской области стоимость доставки — договорная.
Индивидуальный подход и выгодные условия поставок
| Диаметр трубы х толщина стенки / Диаметр внешней оболочки, мм | |
| Тип 1 | Тип 2 |
| 57х3/125 | 57х3/140 |
| 76х3/140 | 76х3/160 |
| 89х4/160 | 89х4/180 |
| 108х4/180 | 108х4/200 |
| 133х4/225 | 133х4/250 |
| 159х4,5/250 | 159х4,5/280 |
| 219х6/315 | 219х6/355 |

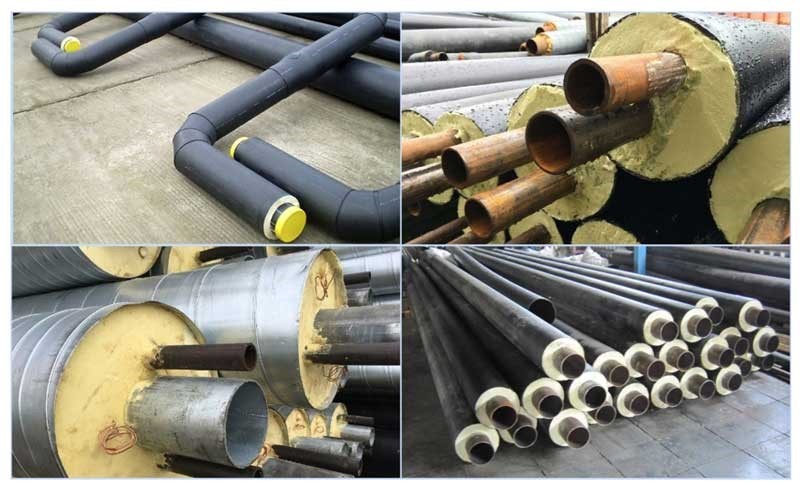

Примеры выпускаемых размеров труб с ППУ изоляцией
Вы можете оставить заявку на изготовление труб и комплектующих в изоляции ППУ, и наши менеджеры свяжутся с вами в ближайшее время:
Поиск товаров на сайте:
Контакты: Адрес: 196655, г.Санкт-Петербург, Колпино, Межевой пер., д.3
Пластиковые трубы в ППУ
Использование пластмассовых материалов для сооружения тепловых сетей и утепленных трубопроводов других предназначений на наших просторах началось сравнительно недавно. Их широкое распространение и многолетний опыт применения в европейских странах вызвали доверие. Полимерные трубы изолированные ППУ приспособлены для устройства систем горячего и холодного водоснабжения, канализации, отопления, пожаротушения, технологических, газо и нефтепроводов в условиях сурового климата и затопления территорий с укладкой выше уровня грунтового промерзания, что значительно сокращает сроки и стоимость сооружения коммуникаций.
В конструкцию теплоизолированного пластмассового изделия входит:
- основная труба из полиэтилена (ПНД, ПВД, РЕ-Х – сшитый ПЭ), так же она может быть из поливинилхлорида (ПВХ), полипропилена (РР), многослойных полимерных комбинаций;
- пенополиуретановое покрытие толщиной, соответствующей обычному 1 или усиленному 2 типу;
- защитная оболочка из оцинкованной стали или пластика. ППУ оболочка может быть без защитного слоя, так как конструкция обладает антикоррозийными свойствами. Для усиления конструкции корковый слой часто бывает гофрированным, увеличивая кольцевую жесткость.
Характеристики трубы ПНД в ППУ изоляции:
- эффективная теплоизоляция, за счет минимальной теплопроводности;
- рабочая температура от -140оС до 150оС. Пенополиуретановая изоляция устраняет температурные ограничения полиэтилена во внешней среде;
- температура рабочей среды 90оС, кратковременно 100оС;
- рабочее давление 1,6 МПа;
- нет текучести в условиях повышенной температуры;
- полное отсутствие коррозии, окисления, гниения;
- устойчивость к химическим веществам;
- нет гидравлического сопротивления и засорения благодаря гладкой внутренней поверхности пластиковой трубы;
- высокая прочность конструкции при минусовой температуре (не разрушается при замерзании воды);
- устойчивость к нагрузкам, изнашиванию, гидроударам;
- легкий вес;
- срок эксплуатации 50 лет.
Трубы из полимеров также выпускаются с теплоизолирующим слоем ППУ
Теплопроводность полиэтилена составляет 0,36 Вт/(м·К), стали 58 Вт/(м·К). Труба ПЭ по сути без дополнительной изоляции имеет теплосберегающие свойства.
Пластиковые трубопроводы так же могут оснащаться греющим кабелем с саморегулировкой. К рабочей ПНД трубе крепится канал, куда закладывается термокабель, подключаемый к электропитанию через выключатель. Полимерные составляющие кабеля создают эффект параллельного снижения сопротивления и температуры, при этом увеличивается движение тока (в полтора раза превышающего номинал) и соответственно выработка тепла. С повышением температуры получается обратный эффект, затем следует стабилизация процесса и трубопровод обогревается постоянным теплом, выделяемым греющим кабелем. Данная система не перегревается и не перегорает. Длина кабеля не должна превышать 75 м от одного источника питания.
Полимерные трубы ППУ бесшовные, их конструкция монолитна, монтаж надежен, укладка, нарезка просты и удобны. Есть ограничение по температуре и диаметру (диаметр теплового несущего трубопровода свыше 160 мм должен быть стальным).
Сортамент утепленных пластиковых трубных изделий стремительно расширяется. Среди наиболее востребованных материалов одно или многотрубные ППУ изолированные трубопроводы из полиэтилена гибкие и жесткие. Длина составляет 5-6 м, гибкие трубы поставляются в бухтах от 10 м до 400 м длиной.
Размеры ПНД (полиэтилен низкого давления) труб, изолированных ППУ в оцинкованной оболочке (ОЦ), указаны в таблице №4.
Пластиковые трубы бесшовные, они отличаются прочностью и долговечностью
Таблица 4
| Наружный Ø ПНД трубы, мм | Толщина стенки ПНД трубы, мм | Толщина ППУ, мм | Толщина защитной ОЦ оболочки, мм | ||
| тип 1 | тип 2 | тип 1 | тип 2 | тип 1, тип 2 | |
| 32 | 1,9 | 3,0 | 47,0 | 58,0 | 0,5 |
| 40 | 2,3 | 3,7 | 43,0 | 56,0 | 0,5 |
| 50 | 2,9 | 4,6 | 40,0 | 52,5 | 0,5 |
| 63 | 3,7 | 5,9 | 41,0 | 54,0 | 0,5 |
| 75 | 4,3 | 6,8 | 41,5 | 55,0 | 0,5 |
| 90 | 5,0 | 8,3 | 45,0 | 60,0 | 0,5 |
| 110 | 6,4 | 10,1 | 45,5 | 60,0 | 0,6 |
| 125 | 7,2 | 11,4 | 45,5 | 60,0 | 0,6 |
| 140 | 7,9 | 12,8 | 45,5 | 60,0 | 0,6 |
| 160 | 9,0 | 14,7 | 45,0 | 62,0 | 0,6 |
| 200 | 11,4 | 18,3 | 45,5 | 62,0 | 0,7 |
| 225 | 12,8 | 20,6 | 47,5 | 67,5 | 0,7 |
| 250 | 14,3 | 22,6 | 50,0 | 82,0 | 0,8 |
| 280 | 16,0 | 25,5 | 62,5 | 87,0 | 0,8 |
| 315 | 18,0 | 28,6 | 62,0 | 87,0 | 0,8 |
Перечень материалов для инженерных сетей:
| Стальные трубы в пенополиуретановой изоляции (трубы ППУ) с наружной полиэтиленовой оболочкой с системой ОДК (Оперативного Дистанционногоо Контроля) диаметром труб 15-720 мм с диаметром наружной оболочки 100-900 мм. | |
| Стальные трубы в пенополиуретановой изоляции (трубы ППУ) с наружной оболочкой из оцинкованной стали диаметром труб 15-720 мм с диаметром наружной оболочки 100-900 мм. | |
| Стальные отводы в ППУ (изоляция пенополиуретаном) /30 о , 45 о , 60 о , 90 о /, тройники в ППУ, переходы, трубоэлементы для неподвижных опор, концевые элементы. | |
| Опоры для трубопроводов: НЩО неподвижные железобетонные 2-трубные щитовые с ППУ изоляцией и подвижные скользящие хомутовые. | |
| Железобетонные комплектующие для теплотрасс: каналы непроходные КН-1,КН-2, КН-3, КН-4, КН-5, КН-6, КН-7, лотки, плиты перекрытия, опорные подушки ОП-1, ОП-2, ОП-3, ОП-4, тепловые камеры. | |
| Сильфонные компенсаторы КСО одинарные и двойные, узлы СКФТ в ППУ изоляции. | |
| Термолента (термоусаживаемая лента), манжеты и скорлупы ППУ для изоляции стыков трубопровода без покрытия и фольгированные, комплекты для заделки стыков КЗС (термоусажаваемая муфта + пенопакет монтажный, кронштейны для ОДК), кожухи защитные оцинкованные. | |
| Мастика битумно-резиновая МБРХ, МБРГ для гидроизоляции и защиты от коррозии соединений трубопроводов. |

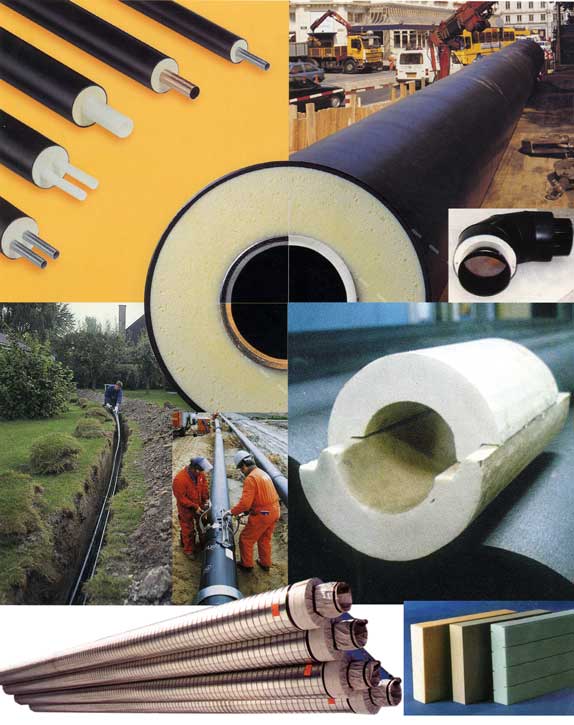

Предизолированные трубы ППУ подразделяются:
1) по материалу внешней оболочки пенополиуретановой изоляции на два вида :
- в оцинкованной оболочке (для сетей прокладываемых наружным «воздушным» способом)
- в полиэтиленовой оболочке (для сетей прокладываемых подземным способом)
2) по толщине слоя пенополиуретановой изоляции на два типа:
- тип 1 обыкновенная (для местности с умеренным климатом)
- тип 2 усиленная (для местности с холодным климатом)
В Санкт-Петербурге обычно применяется тип 1, в Ленинградской Области и Северо-Западе Российской Федерации — тип 2.
При подземной прокладке предварительно изолированных труб ППУ целесообразно использовать бесканальную технологию. Бесканальная технология прокладки теплотрасс значительно удешевляет стоимость работ.
Стальные трубы и фасонные изделия в пенополиуретановой (ППУ) изоляции производятся по ГОСТ 30732-2006 только в заводских условиях, что позволяет обеспечить их высокое качество и надежность.
Система оперативного дистанционного контроля ОДК проходит тройной контроль:
- Проверяется после производства труб с ППУ изоляцией с системой ОДК.
- Проверяется перед отгрузкой труб с системой ОДК на объект заказчику.
- Проверяется перед разгрузкой труб с системой ОДК на объекте заказчика (по желанию клиента).
Компания «Ижора-Строй» обеспечивает быстрые сроки производства заказов любого объема.
Низкие цены. Продажа по безналичному расчету. Для постоянных клиентов возможна частичная предоплата и рассрочка платежа.
Высокое качество обслуживания.
Бесплатная доставка по Санкт-Петербургу (СПб) при заказе от 200 тыс. руб. В Ленинградской области стоимость доставки — договорная.
Индивидуальный подход и выгодные условия поставок
| Диаметр трубы х толщина стенки / Диаметр внешней оболочки, мм | |
| Тип 1 | Тип 2 |
| 57х3/125 | 57х3/140 |
| 76х3/140 | 76х3/160 |
| 89х4/160 | 89х4/180 |
| 108х4/180 | 108х4/200 |
| 133х4/225 | 133х4/250 |
| 159х4,5/250 | 159х4,5/280 |
| 219х6/315 | 219х6/355 |
Примеры выпускаемых размеров труб с ППУ изоляцией
Вы можете оставить заявку на изготовление труб и комплектующих в изоляции ППУ, и наши менеджеры свяжутся с вами в ближайшее время:
Поиск товаров на сайте:
Контакты: Адрес: 196655, г.Санкт-Петербург, Колпино, Межевой пер., д.3
Предизолированные трубы для тепловых сетей. Стальные трубы в заводской изоляции из пенополиуретана
«Констрактика» осуществляет поставки предизолированных труб для тепловых сетей
Важно иметь в виду при проектировании теплосети, что изолированные трубы для теплотрасс с теплоизоляцией ППУ и защитной ПЭ или ОЦ оболочкой требуют гораздо меньше расходов в процессе эксплуатации, а система ОДК помогает контролировать состояние теплоизоляционного слоя и выявлять изменение уровня его влажности. Предизолированные трубы для тепловых сетей — это трубы с заводской теплоизоляцией, поставляемые на объект уже в готовом виде
В качестве тепловой изоляции применяется жесткий пенополиуретан согласно требованиям ГОСТ 30732-2006. При применении предизолированных трубопроводов с ППУ-изоляцией, согласно СП 124.13330.2012 «Тепловые сети. Актуализированная редакция СНиП 41-02-2003», использование системы СОДК является обязательным.
Для применения при проектировании и строительстве тепловых сетей в Москве современных высокоэффективных, энергосберегающих конструкций теплогидроизоляции труб и фасонных изделий, передовых методов прокладки тепловых сетей (в основном — бесканальных), позволяющих обеспечить высокую эксплуатационную надежность тепловых сетей и срок их службы не менее 25 лет при одновременном снижении непроизводительных потерь тепла в размере до 20% разработаны ТСН 41-307-2003 г. Москвы (МГСН 6.03-03) Проектирование и строительство тепловых сетей с индустриальной теплоизоляцией из пенополиуретана».
Подробно узнать об ассортименте предизолированных труб для тепловых сетей можно прямо в этом разделе сайта. Если вы уже знаете, какие именно предизолированные трубы ППУ вам требуются или вам нужна консультация, обращайтесь к менеджерам «Констрактики».
Оборудование для создания ППУ изоляции для труб
Линии по производству предлагаются как в виде укомплектованного изделия, так и отдельными рабочими узлами. Практикуется вариант, когда заказчик приобретает у компании набор чертежей для самостоятельного производства отдельных производственных участков. Комплектации производственных линий зависят от требований к мощности и площади цеха. Стандартное оборудование – это:
- рольганг стальных труб;
- цепной конвейер;
- рольганг полимерных изделий;
- рольганг готовых стальных труб;
- заливочные машины;
- заливочные столы;
- камеры для разогрева заготовк;
- кантователь готовых трубных конструкций;
- кантователь полиэтиленовых труб-оболочек;
- стол для сборки;
- гидростанция;
- накопитель.
Одним из важнейших элементов производственной линии является машина для заливки пенополиуретана, работающая в условиях повышенного давления. Заливочные машины позволяют создавать трубы всех диаметров, указанных в соответствующем ГОСТе. Некоторые машины комплектуются программируемыми контроллерами. Такое оборудование имеет до 60 различных режимов заливки.
Завод по производству ППУ труб должен иметь оборудование для работы с разными типами внешних оболочек
Также специальное оборудование потребуется для оцинковки внешней оболочки. Для изготовления пластиковых труб-оболочек понадобится нарезное и сварочное оборудования для работ с полимерными материалами.
Оборудование, работающее по технологии изоляции труб ППУ, имеет стандартную комплектацию:
- две емкости для смешивания компонентов;
- насос для закачки;
- гидростанция с мощностью в 3 кВт;
- электрический шкаф с автоматизированной системой управления;
- аппарат инжекции пенополиуретана.
Машины для заливки пенополиуретана имеют различия по производительности. От этого показателя, соответственно, будет зависеть стоимость станка. Для того, чтобы сделать правильный выбор, при покупке следует ориентироваться на планируемый диаметр выпускаемых изделий. Необходимо рассчитать количество впрыскиваемого ежеминутно пенополиуретана, и исхояд из этого показателя определять производительность станка. Например, диаметр трубопровода при диаметре внутренней трубы в 426 мм составит 560 мм. Для заполнения такого количества пространства потребуется 87 кг изоляционного материала. Значит, производительность машины для заливки требуется с показателем 96 кг в минуту.
При покупке сетей оборудования для труб в изоляции следует учитывать то, что в обязательном порядке потребуется монтаж, пуско-накладочные мероприятия и затраты средств на обучение рабочего персонала.
Все, что необходимо для организации изготовления ППУ труб, — это подробное изучение тонкостей производственного процесса и положений, освещенных в ГОСТ, СНиП и СП по трубам в изолированных материалах. Оборудование для заливки или напыления ППУ слоя (или скорлуп) выбирается в соответствии с индивидуальными требованиями к производительности.
