Сварочный выпрямитель: устройство, принцип работы, технические характеристики, разновидности

Выпрямление электроэнергии

До конца XIX века преобразование переменного напряжения в постоянное было проблемой. С изобретением диода — сначала вакуумного, а позже и полупроводникового — ситуация в корне изменилась. Благодаря своим уникальным свойствам, диод отлично различает полярность и позволяет легко сортировать токи с нужным направлением. Сначала для этих целей использовались отдельные диоды, позже появились диодные мосты, обеспечивающие высокое качество выпрямления.

https://youtube.com/watch?v=XamfUIu4wDI

Выпрямитель на одном диоде

Диод проводит ток только в одном направлении, именно поэтому его и называют полупроводниковым прибором. Если к катоду устройства подключить плюс источника напряжения, а к аноду — минус, диод будет вести себя как обычный проводник. Если полярность изменить, то прибор закроется и превратится в диэлектрик. Для ответа на вопрос о том, что это даёт, придется собрать простейшую схему и снова вооружиться осциллографом.

На схеме изображена работа полупроводникового диода в цепи переменного тока. Осциллограмма слева показывает картину на выходе трансформатора — обычный переменный ток. После диода всё существенно меняется — на графике исчезает отрицательная полуволна переменного напряжения. Ток еще не стал постоянным, но он уже не переменный — движения электрического заряда в обратном направлении нет. Такой род тока принято называть пульсирующим. Им еще нельзя питать электронику, но изменения налицо. Остаётся сгладить пики импульсов. Это делают с помощью конденсаторов.

На схеме представлен однополупериодный выпрямитель со сглаживающим конденсатором. Во время положительного импульса напряжение не только питает нагрузку, но и одновременно заряжает конденсатор. Когда импульс заканчивается, конденсатор отдает накопленную энергию, сглаживая скачки напряжения.

Двухполупериодный прибор

Несмотря на значительные успехи, достигнутые в преобразовании переменного тока в постоянный предыдущим экспериментом, результат ещё далек от идеала. Дело в том, что частота переменного тока довольно низкая (50 Гц), а навешивание сглаживающих конденсаторов имеет свои ограничения. Для того чтобы существенно улучшить форму выходного сигнала, нужно увеличить частоту.

Однако в розетках она строго фиксирована и не зависит от внешних факторов. Отрицательная полуволна напряжения срезается диодом. Поменять её полярность совсем несложно — достаточно лишь добавить несколько диодов, собрав мостовую схему. На рисунке представлен двухполупериодный выпрямитель на четырёх диодах, объясняющий то, как работает диодный мост:

При появлении положительной полуволны диоды VD2, VD3 окажутся включенными в прямом направлении и будут открыты. VD1, VD2 — закрыты. Полуволна свободно проходит к выходу выпрямителя. Когда напряжение сменит полярность, пары диодов поменяются местами — VD1 и VD4 откроются, VD2 и VD3 закроются. Отрицательная полуволна тоже пройдет к выходу, но поменяет полярность. В результате получится все то же импульсное однополярное напряжение, но частота его увеличится вдвое. Останется добавить сглаживающий конденсатор и посмотреть, что получится.

Двухполупериодный выпрямитель со сглаживающим конденсатором на изображении показывает, что поставленная задача решена: переменное напряжение преобразовано в постоянное. Конечно, постоянство неидеально — имеются пульсации, однако с ними можно бороться с помощью фильтров. К тому же любая электроника допускает ту или иную величину пульсаций.

Такая схема, состоящая из четырех диодов, стала классической и получила название диодного или выпрямительного моста. Существует отдельная категория электронных приборов — выпрямительные мосты. Они состоят из четырех диодов, соединенных между собой соответствующим образом. В качестве примера можно посмотреть на выпрямительный мост КЦ402Г и его электрическую схему.

Обслуживание и основные неисправности

Новые преобразователи обязательно продувают перед включением в сеть. Делать это лучше бытовым феном на среднем режиме нагрева. Нужно устранить скопившуюся пыль, возможную влагу, она снижает сопротивление медных обмоток встроенного трансформатора. Раз в квартал продувку повторяют.

После длительного хранения (до года) преобразователя, перед работой полезно «прокачать» полупроводники – дать выпрямителю поработать на разных режимах, начиная с минимального. После двухчасовой «обкатки» устройство будет стабильно работать, не откажет во время сварки

Важно следить за исправность вентилятора, оборудование не должно перегреваться

Возможные неисправности сварочного выпрямителя и методы их устранения:

Устройство не включается при подключении к сети. Такое возможно:

• при переломе жилы запитывающего проводника, брякают контакты в вилке – проверяют кабель, меняют вилку;
• в сети отсутствует напряжение – необходимо проверить входной рубильник;
• один из узлов вышел из строя – пора нести преобразователь в сервис или чинить устройства самостоятельно;
• выработан ресурс полупроводниковых элементов – требуется перепайка схемы.

Плавящийся электрод залипает, а преобразователь гудит – нужно:

• проверить исправность полупроводников и конденсатора;
• убедиться, что нет просадки питающей электросети;
• посмотреть целостность обмотки дросселя.

Преобразователь самопроизвольно отключается при работе – такое бывает:

• при перегреве, проверяют исправность вентилятора или охлаждающей системы;
• прорыве обмотки встроенного трансформатора – снимают старую, делают новую.

Устройство перестает выдавать питание нужных параметров – надо потрогать корпус, насколько он горячий, проверить подачу воздуха к вентилятору, дать генератору отдохнуть.

Прыгает напряжение холостого и рабочего тока – проверяют:

• ручку регулятора;
• предохранители первичной обмотки;
• плотность закрепления контактов клеммы у пускателя.

Схемы преобразователей указаны в инструкции по эксплуатации. Для ремонта устройств требуются электротехнические знания, навыки пайки. Лучше отдать устройство в сервисный центр. Они точно определят причину поломки, устранят ее.

Трансформаторные сварочные аппараты и кто сейчас ими пользуется

Самым древним представителем сварочных устройств является трансформаторный вид. Сегодня встречаются такие устройства все реже, но некоторые пользуются ими по сегодняшний день. Выясним, почему же трансформаторные аппараты отходят на свалку истории, так как используются ими сегодня все реже.

Главная особенность таковых устройств в том, что они имеют простую и примитивную конструкцию, состоящую из трансформатора — стального сердечника с двумя катушками. Посредством трансформатора происходит изменение величины сварочного тока, посредством которого происходит плавление металла. Для изменения сварочного тока, в трансформаторе происходит снижение напряжения. Именно поэтому трансформатор на таких аппаратах называется понижающим. Конструкция трансформаторной сварки представлена на фото ниже.

Одна из катушек трансформатора является первичной, а вторая вторичная. На первую подается напряжение из сети, а вторая обеспечивает понижение напряжения. Изменение тока в сторону снижения способствует формированию более устойчивой сварочной дуги. На выходе трансформаторного аппарата, как и на входе, получается переменный ток, который отрицательно отражается на качестве сварочных швов. Переменный ток способствует возникновению активного разбрызгивания металла, поэтому для снижения такого отрицательного эффекта, при работе с трансформаторными аппаратами применяются рутиловые и фтористо-кальциевые электроды. Причем сечение этих электродов должно быть в пределах 1,5-2,5 мм.

Трансформаторный аппарат отличается своими большими габаритами, но еще больший минус этого устройства в его значительном весе. Это делает инструмент неподвижным, а применяется он преимущественно в редких случаях с целью транспортировки. При таком недостатке надо отметить достаточно высокий показатель уровня КПД, составляющего 90%

Однако часть из этого значения полезной энергии израсходуется на нагрев, поэтому немаловажно применять аппарат совместно с охлаждающими вентиляторами

Нынешний спрос на трансформаторные аппараты обусловлен следующими преимуществами:

• Невысокая стоимость — несмотря на большие габариты и вес, стоят трансформаторные варианты ниже всех прочих моделей
• Надежность — обеспечивается за счет простой конструкции. Устройства, которые были изготовлены во времена СССР, продолжают активно использоваться мастерами, и не требуют при этом ремонта
• Долговечность — служат инструменты действительно очень долго, а в случае их выхода из строя, необходимо попросту заменить обмотку или сердечник

Рассматриваемый вид устройств подходит лучше всего для работы с низколегированными типами сталей. Перед тем, как вы решите отдать предпочтение трансформаторной сварке, рекомендуем взвесить их недостатки:

1. Большие габариты и вес
2. Большое потребление электрической энергии
3. Зависимость от величины входного напряжения. Малейшие скачки входного напряжения отражаются на качестве сварочного шва

Теперь еще один немаловажный момент — несмотря на простоту конструкции, далеко не каждый сможет работать трансформаторной сваркой. Для работы с этим инструментом понадобятся навыки и опыт. Однако даже у профессионалов не всегда удается получить качественный шов, и настроить стабильность дуги.

Это интересно! Делаем краткий вывод о возможности приобретения трансформаторных сварочных устройств — это не лучший вариант для новичков, а подходят они для тех, кто знает, что такое трансформаторная сварка, и при этом не хочет тратиться на более дорогие и альтернативные варианты сварочных устройств.

https://youtube.com/watch?v=iNks1lFX34c

Обзор видов

Классифицировать сварочные выпрямители можно по нескольким характеристикам. К примеру, они отличаются уровнем сложности и дополнительным функционалом. Преобразователи варьируются типом конструкции и способом регулировки силовых параметров.

В зависимости от типа исполнения конструкции, способны обслуживать как 1, так и несколько постов одновременно. Исходя из этого, их делят на однопостовые и многопостовые. Однопостовые модели используют сварщики-непрофессионалы. Многопостовой тип изделий применяют в промышленных условиях. За счет жесткой вольт-амперной характеристики обеспечивается неизменность напряжения каждого поста даже при холостом ходе.

Согласно основной классификации, выпрямители могут иметь регулируемый трансформатор, дроссель, тиристор, транзистор и инвертор. Транзисторные варианты работают на полупроводниках. Работа инверторных разновидностей основана на частотном повышении токовой нагрузки.

Исходя из вольт-амперных данных, сварочные преобразователи бывают не только оснащенными дросселем, но также предназначенными для ручной дуговой сварки. Они делятся на модификации автоматической и полуавтоматической сварки. При этом регулировка напряжения может быть витковой, магнитной, фазовой и импульсной.

Изделия первого типа имеют витковый реостат, служащий для изменения данных силы тока. Магнитные поля в изделиях второго типа становятся полями возбуждения либо резистентности напряжения. При фазовом регулировании используется и нулевой кабель. Импульсные типы устройств регулируются за счет осциллографа.

Классифицировать модификации можно по другим критериям. Например, они отличаются силой тока на выходе. Чем выше этот показатель, тем большей может быть толщина сварочного шва и качественней рез металла. Если устройство выдает небольшой ток, оно годится для работы с тонкими элементами.

Модели варьируются точностью регулировки. Чем выше данные показатели у конкретного устройства, тем проще работа мастера. Среди прочих критериев стоит отметить эффективность охлаждения и габариты конструкций. Что касается эффективности охлаждения, то она сказывается на долговечности изделий. В этом плане профессиональное оборудование считается лучшим.

Кроме того, их разделяют по типу вентилей, способу регулировки, схеме выпрямления, типу формирования вешней характеристики. Помимо изделия с дроссельным насыщением, они бывают с секционными обмотками трансформатора и подпиткой. При этом типы могут предназначаться не только для автоматической и полуавтоматической, но и механизированной сварки.

По типу конструкции они бывают одно-, двух- и трехфазными. Каждый тип изделия имеет свои особенности, отличается схемой и работает по-своему. Фазовое управление состоит в смене угла управления тиристоров, приводящих к смене напряжения трансформатора.

Однофазные

Изделия данного типа смонтированы на однофазном трансформаторе, который рассчитан на сеть 220В. Их масса зависит от массы понижающего трансформатора. Однополупериодный выпрямитель состоит из 1 диода-выпрямителя. На выходе получается пульсирующий постоянный ток. Эти модификации могут быть полно- или полумостовыми.

Двухфазные

Эти модификации имеют параллельное и последовательное подключение постов. Они укомплектованы двухфазным трансформатором. Благодаря этому снижается уровень пульсации тока на выходе. А это, в свою очередь, увеличивает КПД сварочного прибора, что сказывается на качестве сварного шва.

Трехфазные

Модификации данного типа предназначены для проведения ручной дуговой сварки. Зачастую они имеют 6-12 диодов с параллельным подключением. Данная схема выпрямления считается одной из ходовых. Эта мостовая схема обеспечивает равномерную нагрузку на все фазы силовой сети. Такая схема устройства позволяет уменьшить пульсации тока.

Классификация по видам: многопостные, однопостные и прочие

Существует несколько видов сварочных выпрямителей.

Сварочный пост – рабочее место сварщика. Выпрямители имеют конструкции, способные обслуживать как один пост, так и несколько одновременно. Если с одним постом все понятно, то как происходит функционирование группы постов, исключающая влияние друг на друга, требуется пояснить.

Сварочный 4-постовой выпрямитель ВДМ-6303С. Фото ВсеИнструменты.ру

Независимость в функционировании определяется неизменным напряжением холостого хода каждого поста. Это обеспечивается жесткой вольтамперной характеристикой. При падающей характеристике короткое замыкание на отдельном посту снижало бы напряжение на других постах и прекращало бы сварку. Каждый пост имеет дополнительное изменяемое сопротивление для регулирования силы тока.

Многопостовой сварочный выпрямитель используется в промышленных условиях. Однопостовые применяются не профессиональными сварщиками.

Сварочный выпрямитель ЭТА ВД-306 Б 3х380. Фото ВсеИнструменты.ру

Основное свойство для классификации сварочных выпрямителей – это различие по характеристикам выходного выпрямленного напряжения от сварочного тока. В зависимости от этой характеристики (пологопадающая, крутопадающая или универсальная) определяется применяемость выпрямителя к той или другой сварочной технологии.

Крутопадающая характеристика – для ручной дуговой сварки штучными покрытыми электродами, аргонодуговой сваркой с вольфрамовыми электродами, механизированной сваркой под флюсом на аппаратах с регулированием подачи электродной проволоки в зависимости от напряжения дуги.

Выпрямители с пологопадающей характеристикой – применяются при механизированной сварке с плавящимся электродом в среде защитных газов или под флюсом, при постоянной скорости подачи проволоки, не зависящей от напряжения дуги. Эти характеристики производитель получает с помощью регулировки трансформатора, регулированием индуктивного сопротивления дросселя или с помощью полупроводниковых приборов

Прежде всего важно знать для каких работ годится сварочный выпрямитель и его параметры

• Трансформаторные. Внутри силового трансформатора расположены подвижные катушки. Первичная регулировка производится переключением обмоток со схемы «звезда» на «треугольник». Более тонкая регулировка происходит за счет изменения расстояния между обмотками.
• Транзисторные. Полупроводник работает по принципу ключа. Транзистор настроен на определенную по величине силу тока. При этом регулировка сильного тока происходит за счет более слабого. Такой способ регулирования расширяет диапазон применяемых сварочных токов.
• С регулировкой дросселя насыщения. Обычно дроссель (индуктивное сопротивление) находится между трансформатором и выпрямительным блоком. Силовой трансформатор выдает постоянное напряжение. Использование индуктивного сопротивления позволяет изменять параметры и выпрямитель уже будет работать на падающей вольтамперной характеристике.
• Тиристорные. Здесь управление напряжением и силой тока осуществляется с помощью электронной схемы. В схеме есть подстроечный элемент, через который производится настройка напряжения и силы тока подводимых к электроду в месте сварки.
• Инверторные сварочные выпрямители. Производят регулировку сварочного тока по совсем другому принципу. Электронные приборы способны автономно осуществлять регулирование сварочного тока высокой частоты и уйти от повышения тока за счет снижения напряжения.

Выпрямитель инверторный Линкор ВД-201И. Фото Сварочные Технологии

Сварочные выпрямители подразделяются на бытовые, с мощностью не превышающей 200 А, полупрофессиональные (мощность – до 300 А) и профессиональные (свыше 300 А). Модели отличаются между собой по мощности, габаритам и количеству поглощаемой энергии.

Сварочный инверторный выпрямитель Foxweld ВД-306И, максимальный ток – 315 А. Фото ВсеИнструменты.ру

Основные технические данные выпрямителей: напряжение питающей сети и холостого хода, максимальная мощность работы, потребляемая мощность, тип сварочного тока, диаметр электродов, вес и габариты . Различные виды выпрямителей предназначены для разных работ – так, например, ВД2-313 используется для двухпостовой дуговой сварки стальных предметов, а ВДУ-506 – универсальный выпрямитель, способен проводить комплектацию сварочных автоматов и порошковую сварку.

Различные виды выпрямителей предназначены для разных работ — так, например, ВД2-313 предназначен для двухпостовой дуговой сварки стальных предметов, а ВДУ-506 — универсальный выпрямитель, способен проводить комплектацию сварочных автоматов и порошковую сварку.

Устройство сварочного выпрямителя и принцип работы

Среди различных аппаратов для электродуговой сварки выделяются устройства, способные не только повышать силу тока, необходимую для плавления кромок металлов, но и выравнивать переменную частоту напряжения до постоянного значения.

Это позволяет лучше формировать швы, уменьшает разбрызгивание жидкого металла, и дает более прочное соединение. Называется такой агрегат — сварочный выпрямитель.

Как он устроен и за счет чего происходит преобразование тока? Какие разновидности аппаратов существуют?

Выпрямитель — что это такое?

Сварочный выпрямитель — это аппарат, состоящий из нескольких блоков, в которых входящее напряжение понижается (V), и преобразовывается. Одновременно увеличивается величина А. В результате, на выходе получается постоянный ток достаточной силы, чтобы производить сварку стали и цветных металлов.

К выходящим клеммам устройства подсоединяются два кабеля (+ и -), один из которых крепится к свариваемому изделию, а второй заканчивается держателем или горелкой. В зависимости от конкретного полюса крепления к свариваемым частям определяется полярность и режим выполнения работы. Сварка происходит за счет замыкания дуги между соединяемой поверхностью и концом плавящегося электрода.

Преимущества использования

Эксплуатация выпрямителей в производстве при сварочных процессах дает несколько преимуществ перед обычными трансформаторами:

• более стабильное горение дуги;
• малое количество брызг расплавленного присадочного и основного металла;
• ровная поверхность шва с мелким чешуйчатым рисунком;
• лучшая свариваемость цветных и легированных металлов;
• экономия расходных материалов.

Применение выпрямителей

Устройства с постоянным током большой силы позволяют проводить сварочные работы покрытыми электродами на многих видах стали. В зависимости от возможностей регулировки, некоторые агрегаты способны сваривать металлы до 50 мм толщины (с разделкой кромок). При обратной регулировке выпрямителя, сварщик способен выполнять соединения на тонких изделиях с толщиной стенки 1 мм.

Сварочное устройство способно плавить как кромки основного металла, так и стержни электродов. Диаметр последних бывает от 2 до 6 мм. Кроме покрытых электродов выпрямители могут работать с присадочной проволокой, подающейся с катушки. Для этого их активно внедряют в полуавтоматы.

Преобразователи сварочного тока используются и для сварки неплавящимися электродами (вольфрамовыми, угольными). В этом случае сварочную ванну защищают инертными газами, подающимися в горелку через кабель-канал. Так, используя сварочный выпрямитель, можно сваривать чугун, нержавейку, и малоуглеродистую сталь.

Кроме сварки, агрегаты применяются для разрезания металлов электрической дугой. Данное действие возможно благодаря увеличению силы тока, которая прожигает сталь, не позволяя краям отверстия сходиться вновь. В отличие от трансформаторов, преобразователи с постоянным током позволяют экономить электроды при одинаковом объеме работ.

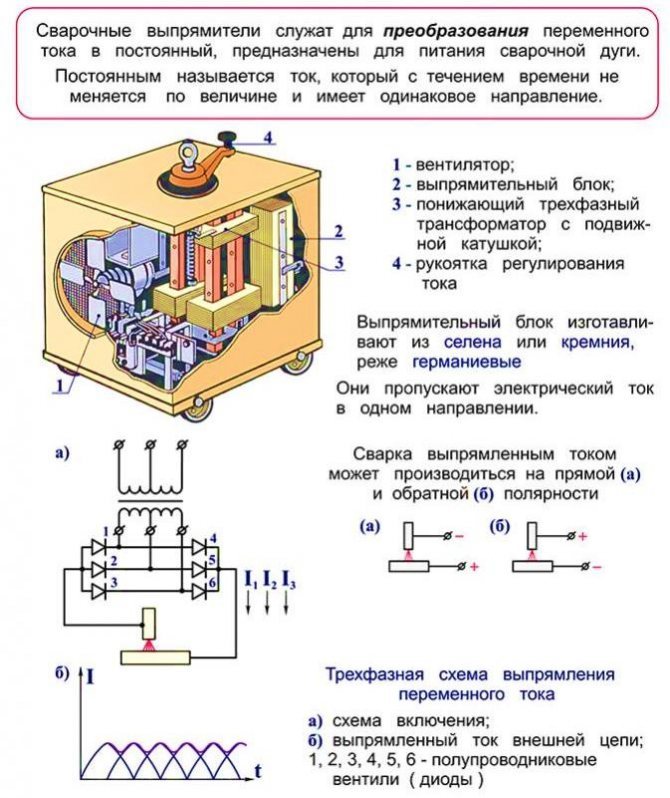

Устройство и принцип работы

Устройство сварочного выпрямителя включает в себя несколько блоков, обеспечивающих выполнение рабочего процесса. Основные элементы агрегата следующие:

• понижающий трансформатор;
• диоды;
• охлаждающий модуль;
• измерительные приборы;
• регуляторы тока.

Принцип работы выпрямителя заключается в подаче перемененного тока на первичную обмотку понижающего трансформатора. За счет электромагнитной индукции на вторичной обмотке создается поток напряжения с уменьшенным значением V, и возросшей силой тока А. Холостой ход работы аппарата не должен превышать 48V.

Это напряжение поступает на диоды. В качестве последних используются кремниевые элементы. Диод является полупроводником, обеспечивающим прохождение тока только в одну сторону. Это устраняет колебание его частоты и в зону сварки подается уже постоянное напряжение.

Поскольку диоды при этом нагреваются, то рядом с ними располагаются радиаторы и вентилятор. Постоянный обдув холодным воздухом позволяет увеличить продолжительность активной работы устройства, без перерыва на охлаждение.

Для контроля характеристик тока в систему устанавливаются амперметр и вольтметр. Многие модели снабжаются датчиком перегрева. При превышении показателей V срабатывает блок защиты, отключающий возможность сварки.

Что представляет собой сварочный выпрямитель. Схема и разновидности

16.02.2019

Назначение выпрямляющего оборудования – преобразование переменного тока питающей сети в постоянный определенной силы. Для сварочных работ главным показателем является ампераж. Сварочные выпрямители, по сути, усовершенствованные трансформаторы. Они не только способны генерировать ток определенных характеристик, но и выпрямлять его.

Это главное их отличие от аппаратов с переменным преобразователем. Устройства дополнительно оснащают полупроводниковыми фильтрами, конденсаторами, сглаживающими импульсный постоянный ток, делая его равномерным. Выпрямляющее оборудование лучше трансформаторов с точки зрения технологии сварки. Металл меньше разбрызгивается, стабильно поддерживается дуга.

Что такое сварочный выпрямитель

Оборудование представляет собой преобразовательный блок с вольтамперной регулировкой. У сварочного выпрямителя на выходе два провода с клеммами: плюс и минус. При подключении одной из них к электроду, а другой к металлу возникает высокотемпературная электрическая дуга, образующая ванну расплава.

Сварочные выпрямители разделяют по уровню сложности, дополнительным функциям. Но принцип устройства у всех одинаковый: помимо трансформатора, создающего необходимое напряжение, в схему включают полупроводники, пропускающие только положительную часть синусоиды переменного тока.

Применение сварочных выпрямителей

Аппараты применяют при сварке на низких и высоких токах, прямой и обратной полярности.

Силовые параметры регулируют по толщине металла, учитывают температуру пластичности обрабатываемого сплава.

К устройствам подключают:

• держатели с угольными плавкими электродами или вольфрамовыми тугоплавкими;
• подающие насадки полуавтоматов и автоматов.

Разновидности сварочных выпрямителей

Токогенерирующие сварочные преобразователи различают по конструкции и способу регулировки силовых параметров.

Виды выпрямителей:

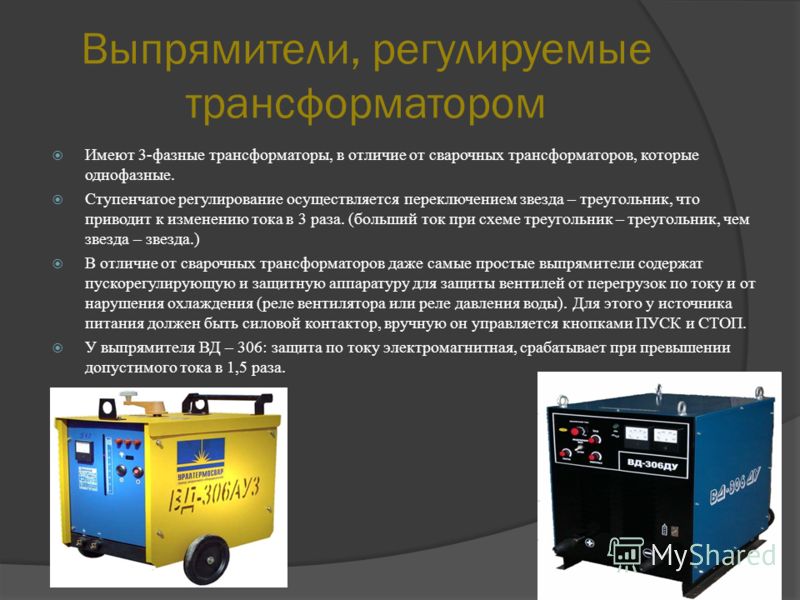

• регулируемые трансформатором;
• с дросселем – индукционной катушкой, сдерживающей резкие скачки напряжения;
• с регулирующими тиристорами, меняющими напряжение тока;
• с транзисторами – полупроводниками, сглаживающими скачки импульсного тока;
• инвертор – преобразователи с частотным повышением тока и регулятором его силы.

Классификация выпрямителей по возможностям регулировки вольт-амперных характеристик (несколько слов об особенностях каждого из аппаратов):

1. Трехфазные для ручной электродуговой сварки. Громоздкие модели трансформатором. Преобразователь работает с большими энергетическими потерями, возможности ограничены мощностью трансформатора металлическим или магнитным шунтом – дополнительным сопротивлением.
2. Автоматы и полуавтоматы. Силовой поток регулируется магнитным полем. Реостатная вторичная обмотка позволяет менять число витков — это принцип вольт-амперной регулировки. Для импульсной регулировки установлен осциллограф. Ток сначала выпрямляется, затем трансформируется в переменный высокой чистоты.
3. Дроссельные трехфазные выпрямители для дуговой и аргоновой сварки. Они оснащены дополнительным сердечником с обмоткой, выполняющим роль накопителя заряда, подаваемого на выпрямляющий конденсатор.

Преимущества и недостатки

Устройства отличаются большой мощностью при небольшом размере. Самые компактные – инверторы. Эти генерирующие устройства принято выделять в отдельную группу. В них трансформатор занимает не больше 1/5 объема.

Основное отличие других сварочных выпрямителей от трансформаторов – способность генерировать постоянный ток вместо переменного. С этой способностью связаны основные достоинства выпрямителей:

• когда на плавящийся электрод подается однополярный заряд, он быстрее разгорается;
• снижаются энергопотери – КПД трансформатора намного ниже;
• горение дуги стабилизируется;
• при равномерном плавлении стержня в ванне расплава возникает меньше брызг, снижается травматизм, риск случайных возгораний;
• шов удобнее контролировать, он получается ровный;
• расширяются возможности сварки;
• расход присадочных материалов уменьшается, при большом объеме работ экономия ощутима.

Наряду с достоинствами у большинства выпрямителей есть недостатки:

• потери мощности все же есть;
• при «просадке» напряжения сети они хуже работают;
• способны выйти из строя даже при коротких замыканиях в электроснабжающей сети;
• многие модели боятся влажности, запыленности.

Сварочные выпрямители — классификация

Сварочные выпрямители классифицируются по виду характеристик, они бывают с крутопадающими характеристиками, с жесткими характеристиками и универсальными характеристиками. Аппараты с типом характеристики, относящимся к крутопадающей, предназначаются для ручной сварки дуговым образом, либо для сварочных работ посредством неплавящегося электрода в защитном газе. Радиопомехи такого сварочного выпрямителя подавляются посредством специальных фильтров. Сварочные выпрямители с жесткими характеристиками работают посредством плавящегося в углекислом газе электрода. Универсалы могут эксплуатироваться на условиях хоть жесткой, хоть крутопадающей сварок.

Данные аппараты не требуют специального ухода, скорее важно знать правила по их эксплуатации. Нельзя оставлять аппараты на открытом для осадков пространстве, беречь их от повышенной влажности, применять только в надлежащих условиях и соблюдать технику безопасности

Техника безопасности

Для работы с генерирующим электрооборудованием разработаны правила

Перед включением важно соблюдать несколько пунктов:

1. Проверять систему заземления корпуса, это особенно актуально для мобильных установок, после транспортировки нужно убедиться, что заземление надежное.
2. Щетки коллектора должны быть в порядке. Для проверки штурвал реостата сдвигают в крайнее положение, до упора (направление штурвала совпадает с движением обмоток – только против часовой стрелки).
3. Следующий этап – установка токовых параметров, контролируют положение перемычки.
4. Подключение к сети осуществляет электрик с допуском. Он зажимает клеммы на электродвигателе в соответствии правилами безопасности ПЭУ.

Эксплуатационные требования ограничивают токовые характеристики:

• допустимая рабочая нагрузка 40 В;
• напряжение холостого хода не выше 85 В;
• при работе в помещениях с повышенной загазованностью, влажностью, запыленностью допустимое напряжение снижают до 12 В.

Необходимы специальные защитные средства: диэлектрические резиновые коврики, перчатки. Сварщикам необходима спецодежда, защищающая глаза, лицо, кожу рук, ног от воздействия сварочной электрической дуги, расплавленного металла.

Плазменная сварка

Современный способ соединения, резки металла. В быту используется мало, а вот при производстве изделий из высокопрочных, нержавеющих сталей этот способ стал очень востребованным. Температура в сопле плазмы достигает 30 000 °C.

Это позволяет на ограниченной площади быстро производить сварку высокой точности. Незаменима технология плазменной сварки при работе с металлами значительной толщины. Использование метода многократно сократило время операции по отношению к другим видам оборудования.

Оборудование достаточно дорого и в частных руках его не много. Какие бывают виды сварочных аппаратов этого типа? Конструктивно варить можно как дугой, так и плазменной струей.

В обоих случаях необходим инертный газ для создания среды и неплавящийся электрод. По мощности аппараты бывают трех видов: микроплазменные (0,1-25 А) средние (25-150 А) и оборудование на больших токах (свыше 150 А).

Информация о характеристиках основных видов сварочного оборудования поможет определиться, какой аппарат будет наилучшим в конкретной ситуации. Для домашнего пользования не обязательно покупать дорогостоящую профессиональную технику.

По базовым показателям бюджетные модели мало уступают специальным аналогам. Главным отличием становится время непрерывной работы. Профессиональное оборудование может работать часами, в отличие от простых аналогов. Понимая, какие бывают сварочные аппараты, какими характеристиками они обладают, сделать правильный выбор намного легче.

Как подключить балластник, балластный реостат

Балластный реостат (балластник) — устройство цепи со сварочным выпрямителем, с помощью которого сварщик производит регулировку тока. Принцип регулирования основан на действии известного в электротехнике закона Ома. Чем выше сопротивление, которое представляет собой балластник, тем меньше сила тока.

Обычно балластник представляет собой пружину, эффективность работы которой зависит от оптимально подобранных длине пружины, диаметру витков и проволоки, а также материала из которого она изготовлена. К пружине подключается контакт регулятора, перемещая который по направлению навивки, изменяют ее сопротивление, а значит и силу тока. Контакт регулятора соединяется с проводом держака сварочного аппарата. Другой конец подключается к питающей сети.

Главные преимущества однопостовых выпрямителей ВД

Сварка металлов и их конструкций при постоянном токе отличается наиболее высоким качеством, надежностью. Поэтому логичным выглядит стабильный рыночный спрос на выпрямители ВД. Именно однопостовые модели способны гарантировать отличное качество сварочных операций при минимальных затратах на закупку, а также последующее обслуживание аппаратов.

В трехфазном исполнении однопостовые модели подходят для выполнения обширного спектра сварочных операций в режиме любого уровня интенсивности. Электродами 5 мм работа вообще может проводиться без временных ограничений.

Для самих же однопостовых моделей характерно легкое возбуждение, горение сварочной дуги на максимально стабильном уровне. Эти показатели позволяют получать надежное соединение металлических деталей в любых пространственных положениях, создавать конструкции самой сложной конфигурации и объема. Использовать для этого спектра работы выпрямители позволяют электроды, как с основным, так и антикоррозийным покрытием. Расходуются они с предельным уровнем экономичности, соизмеримым с затратами электроэнергии в процессе работы оборудования от сети.
